MODE D'EMPLOI CRD8160B LG

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

FCC COMPLIANCE STATEMENT

Lisez attentivement et entierement ce manuel, afin de pouvoir utiliser toutes les caractéristiques et toutes les fonctions de votre apparéil.

ATTENTION: Pour réduire les risques de décharges electriques, ne demontez pas le capot (ou le panneau arriere) du lecteur.
Aucune des pieces internes ne doit être manipulée par l'utilisateur.
Toute intervention doit être effectuee par un personnel qualifie.
Le rayon laser utilise dans le lecteur CD-ROM est invisible à l'ceil nu. N'essayez donc pas de démonter le bolter. Pour toute intervention, adressez-vous a un personnel qualifie.

Cet apparéil utilise des disques CD-ROM portant ce label :

AVERTISSEMENT: Pour réduire les risques d'incendie ou de chic électrique, n'expose pas cet apparéil à la pluie ou à l'humidité.

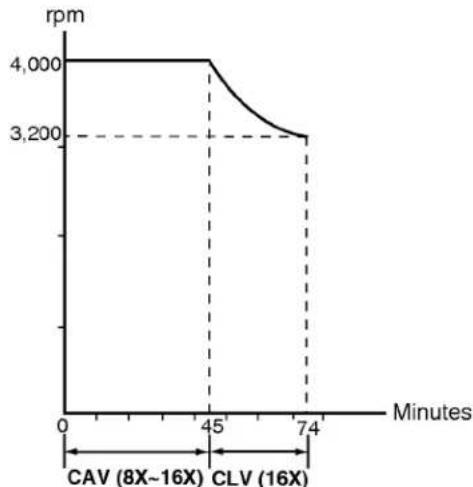

CAV+CLV：

Votre nouveau CD-ROM 16 vitesses combine une Velocite Angulaire (CAV) et une Velocite Lineaire Constante (CLV) afin d'atteindre une performance maximum.

Auparavant, les lecteurs de CD-ROM utilisaiient seulement la technologie de Velocatie Linéaire Constante (CLV) pour faire tourner le disque. Cela impliquait un taque de transfer des données constant par reglage de la rotation du CD-ROM. En d'autres terme, le moteur du lecteur ralentissait pour lire les données situées sur les pistes extérieures.

Cependant, comme le taux de transfer des lecteurs 8x augmentait au dela de 1.2 MB/sec, la rotation du moteur etait devenue si rapide qu'elle entraînait trop de vibration et de bruit.

Avec une combinaison des technologies de CAV et de CLV, LG Electronics est capable d'atteindre pour les lecteurs 16x, un taux maximum de transfer de 2.4 MB/sec, dans ce cas la vitesse augmente pour atteindre 100ms. De même, la combinaison des technologies de CAV et de CLV permet d'obtenir beaucoup moins de bruit et de vibration qu'aparavant, la technologico de CLV se contentait simplement de dire.

CHARACTERISTIQUES

Interface E-IDE

Temps d'accès moyen : 100 ms

Compatibilité PC multimedia

Prise en charge de plusieurs sessions CD photo

Petite largeur de bande de I'unité centrale (spéc. MPC)

Système de transfert de données 16X-speed.

Système intelligent pour la mise des données en mémoire tampon

Haute fidélité audio

Chargement avec plateau sans système de caddy

Conc pour un montager interne

Prise en charge de I'éjection en cas d'urgence

Réglage facile du son CD

PC IBM ou compatible avec les éléments suivants :

PC IBM compatible 486SX

Mémoire d'au moins 640 K

Lecteur de disquette (3 1/2 pouces)

Version 3.1 ou ultérieure de MS-DOS

Nom	Quantité
Mode d'emploi	1
Disquette d'installation	1
Câble Audio	1
Carte Contrôleur IDE	1 (en option)
Carte d'interface	1 (en option)

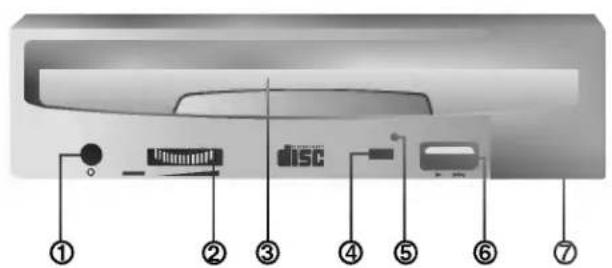

Figure 1. Face avant

FACE AVANT

1. Prise casque

Prise jack de 3,5mm de diametre pour le signal audio.

2. Commande de volume du casque

Réglez le niveau du volume de votre casque à l'aide de cette commande.

3. Plateau à disque

Installez le disque CD-ROM sur ce support.

4. Temoin d'activité

Ce témoin ne s'allume que pendant l'initialisation et la lecture de données sur le disque.

5. Trou d'éjection d'urgence

En foncez une tige à l'intérieur de ce trou pour ouvrir le support manuellement.

6. Touche Play/Skip (de lecture/saut)

Lorsqu'un disque est installé sur le plateau, cette touche lance la lecture à partu de la première plage. En cours de lecture, cette clle permet de passer à la prochaine plage du disque.

7. Touche Open/Close/Stop (ouverture/fermeture/arret)

Cette touche permet d'éjecter ou de fermer le plateau de lecteur.

Elles est opérationelle que si I'appareil est sous tension.

Si vous appuyez sur cette touche pendant la lecture d'un disque, la lecture s'arrête.

PANNEAU ARRIÈRE

1. Connecteur de Sortie Audio/Video numérique

Ceci est un connecteur de sortie numérique Audio ou Video.

Vos pouvez l'utiliser pour connecter la carte audio numérique ou video numérique.

2. Connecteur de sortie sonore

Le connecteur de sortie sonore est raccordé à la carte son.

3. Cavalier maitre/esclave

Le cavalier maitre/esclave permet de configurer le lecteur CD-ROM en mode "Maitre" ou "esclave" lorsqu'il fonctionne avec votre disque dur.

4. Connecteur d'interface

Acheminent des données. Raccordez le cable d'interface à ce connecteur et à la carte d'interface installée sur votre ordinateur.

5. Connecteur d'alimentation

Ce connecteur sert à l'alimentation CC du lecteur. Raccordez le cable d'alimentation à l'ordinateur et à ce connecteur.

Installation

Evitez de placer le lecteur a un endroit exposé à:

-unefortehumidite,
- une température elevée,
des vibrations mecaniques,
-la lumiere directe du soleil.

Fonctionnement

• Un chic brutal ou des vibrations excessives au cours de l'utilisation du lecteur peuvent entrainer un mauvais fonctionnement de l'appareil.
• Evitez de soumettre le lecteur à de brusques changements de température. Cela pourrait entrainer la formation de condensation à l'intérieur de l'appareil.

Transport

• Ne laïsez jamais de disque à l'intérieur du lecteur pendant le transport.

Cette section déscrit la procédure à suivre pour installer le lecteur CD-ROM sur votre ordinateur.

ATTENTION !!

Pour éviter d'endommager le lecteur, l'ordinateur et les unités périhériques, mettez l'ordinateur et, toutes unités périhériques connectées hors tension avant de procéder à l'installation matérielie.

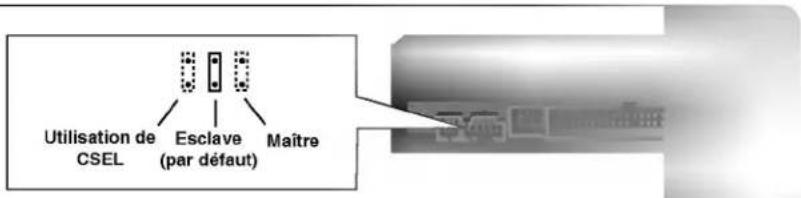

RéGLAGE DU CAVALIER EN MODE MAITRE/ESCLAVE

Vous trouverez à l'arrière du lccteur CD-ROM trois positions possibles pour le cavalier maître/esclave.

Ces positions permettent de configurer l'unité en mode CSEL(CS). MAITRE(MA) ou ESCLAVE(SL). Lorsque vous retirez le cavalier de la position CS, l'unité peut être configurée en mode Maitre(position MA) ou Esclave(position SL).

Lorsque vous reglez le cavalier sur la position CL(CSEL), la configuration de l'unité est déterminée par le signal de l'ordinateur.

Figure 3.Cavalier de configuration de l'unité

UTILISATION D'UN CONTROLEUR IDE PRINCIPAL:

Lu plupart des PC disposent d'un connecteur IDE capable de prendre en charge deux unités (une pour un disque dur, l'autre pour un disque dur ou un lecteur CD-ROM). Ce connecteur IDE se trouve soit sur la carte mère, soit sur une carte contrôleur.

II s'agir d'un connecteur IDE principal.

Dans ce ents, l'unité de disque dur qui contient le système d'exploitation pour l'initialisation doit être configuré en mode Maître (MA) et le lecteur CD-ROM en mode Escalve (SL).

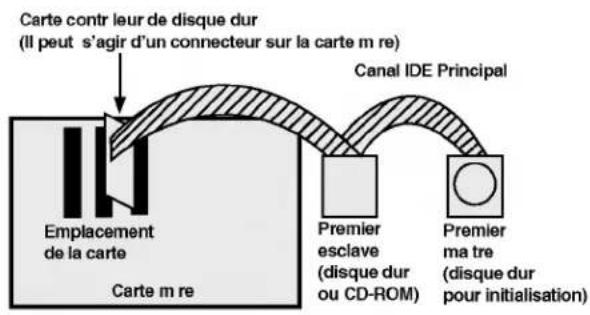

Figure 4. Configurations possibles du syst me

UTILISATION D'UN CONTROLEUR IDE AUXILIAIRE:

• Si vous PC dispose d'un contrôleur IDE auxiliaire sur la carte mère ou à un autre emplacement du système, chaque unité IDE connectée au contrôleur IDE auxiliaire doit également être configurée en mode Maitre (MA) ou Esclave (SL).

Dans ce cas,Vote système peut prendre en charge quatre unités périhériques, configuées comme suit: Maitre principal, Esclave principal, Maitre auxiliaire et Esclave auxiliaire.

• Maitre principal doit correspondre au disque dur contenant le système d'exploitation pour l'initialisation.

Enfin, le réglage du cavalier à l'arrière du lecteur permet de configurer votre unité CD-ROM comme Esclave principal, Maitre auxiliaire ou Esclave auxiliaire. Si l'unité CD-ROM est raccordée à un port auxiliaire comme Esclave, une unité Maitre (disque dur ou antré CD-ROM IDE) doit également correspondre à ce port.

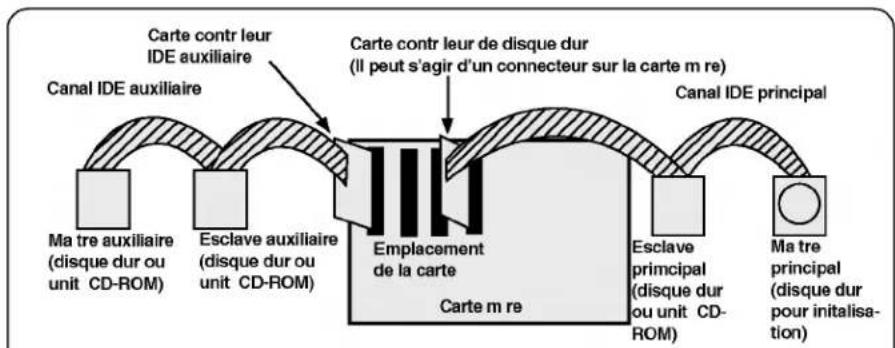

Figure 5. Configuration possible du syst me

ATTENTION:

Si vous avez un systeme avec deux canaux IDE (cas d'un PC améliore), n'installez pas la carte contrôleur IDE auxiliaire sur votre système.

MODE	CONTROLEUR IDE	REGLAGE CAVALTER
Esclave principal	Contrôleur principal	Cavalier sur SL
Maitre auxiliaire	Contrôleur auxiliaire	Cavalier sur MA
Esclave auxiliaire	Contrôleur auxiliaire	Cavalier sur SL
Utilisation de CSEL		Cavalier sur CS

MONTAGE DU LECTEUR CD-ROM

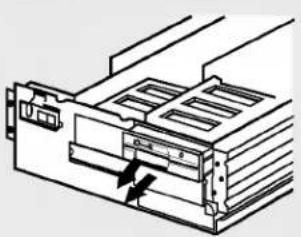

Figure 6. D montage du lecteur de disquette et du cache

1. Eteignez et débranchez votre ordinateur, ainsi que toutes les unités périphériques qui sont connectées dessus.

2. Enlevez le capot de l'ordinateur.

3. Demontez le panneau qui protège l'un des emplacements inutilisés à mi-hauteur de l'appareil.

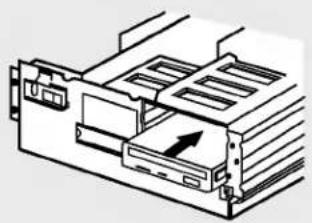

4. Faites glisser le lecteur CD-ROM dans son emplacement et fixez-le à l'aide des vis et des supports de fixation.

5. Branchez le cordon d'alimentation sur le connecteur d'alimentation.

Figure 7. Montage du lecteur

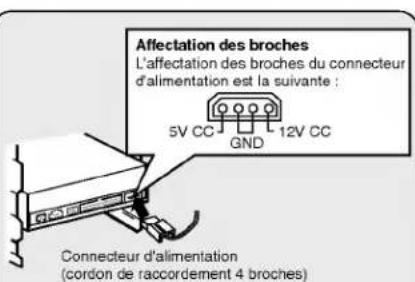

Figure 8. Raccordement du cordon d'alimentation

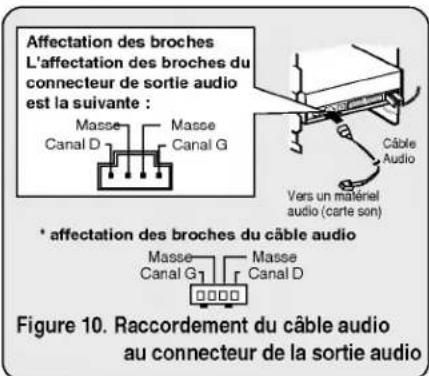

RACCORDEMENT DU CABLE AUDIO

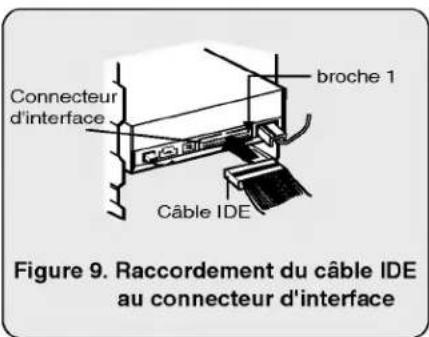

1. Raccordez le cable IDE 40 broches à l'arrière de l'unité de lecteur CD-ROM. Veillez à faire correspondre le côté rouge du cable à la broche 1 sur l'appareil.

Pour connecteur du matériel audio ou une carte son sur le lecteur CD-ROM, utilisez un cable audio.

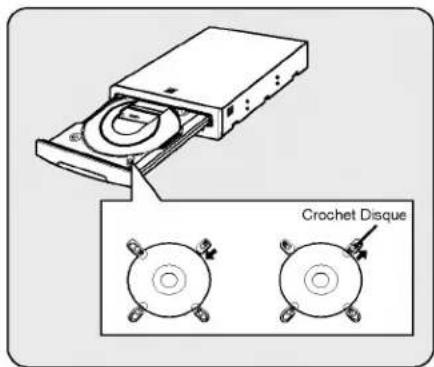

NOTE: Ce lecteur CD-ROM peut être utilisé verticalément

• Insérer un cd 12cm dans le lecteur CD-ROM uniquement après que le le spécial situé sur le tiroir soit mis en place.
• Vous ne pouvez pas utiliser de CD 8cm en position verticale. Ne pas toucher à la face sans étiquette du CD.

PROCEDURE D'INSTALLATION

Le programme INSTALL execute les fonctions suivantes:

• Permet à l'unilaisateur de sélectionner l'unité de disques destinataire pour l'installation des fichiers pilotes de l'unité CD - ROM.
• A moins d'une intervention de l'utilisateur, recherche le réseau \CDROM sur le disque destinataire et le créé, s'il n'existe pas.
• Copic le fichier de l'unité CD - ROM intitulé "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les fichiers des utilisaires dans le repertoire spécifique.
• Modifie votre fichier CONFIG.SYS pour répertorier l'emplacement et le nom du pilote de l'unité.
• Modifie votre fichier AUTOEXEC.BAT de manière à charger MSCDEX.
• Redonne la main à l'utilisateur à l'issue de l'installation.

LIST DES FICHIERS A INSTALLER SUR VOTRE PC

• MSCDEX.EXE Logiciel d'extension CD-ROM MS-DOS de Microsoft, qui permet à l'ordinateur d'acceder à l'unité CD-ROM.

• GSCDROM.SYS Pilote de l'unité CD-ROM.

• EJECT.EXE Programme du logiciel pour l'éjection du plateau de disque.
  ※ CLOSE.EXE Programme du logiciel pour la fermetre du plateau de disque.
  ※ LOCK.EXE Programme permettant de verrouiller la touche d'éjection.

Une foisverrouillée,la touche d'éjection ne fonctionne plus.

Cette fonction peut se révêler utile si vous utilisez le lecteur de disque.

CD-ROM pour un travail important.

• UNLOCK.EXE Programme permettant de déverrouiller la touche d'éjection.

Après l'exécution de ce programme, la touche d'éjection fonctionne de nouveau normalement.

LANCEMENT DU PROGRAMME INSTALL

a) Insérez la disquette d'installation contenant le programme pilote de l'unité CD - ROM dans le lecteur ajust.
b) Passer sur la disquette en tapant A: ou B: (selon le lecteur utilisé) à l'invite de DOS.
c) Tapez INSTALL et appuyez sur la touche [ENTER]
d) Le programme d'installation commence le chargement des fichiers. Lorsque l'opération est terminée, l'écran suivant affiche le repertoire d'installation du programme.
e) Suivez les instructions affichées l'ecran.
f) Si vous spécifie le chemin pendant l'installation, le programme d'installation copiera le pilote de l'unité CD - ROM "GSCDROM.SYS", le fichier d'extension CD-ROM Microsoft "MSCDEX.EXE" et les utilisaires dans le repertoire spécifique et modifiera automatiquement vos fichiers CONFIG.SYS, AUTOEXEC.BAT.
g) Une fois l'installation terminée, RedemarrezVote PC.

OPTIONS DU PROGRAMME D'EXTENSION CD-ROM MSCDEX.EXE

Piusreurs options doivent etre definiies dans le programme d'extension CD Microsoft.

PARAMETRE	DESCRIPTION
/D (NOM D'UNITE)	Indique à MSCDEX.EXE le nom du programme pilote (nom suivant l'expression "/D:" dans la ligne "DEVICE" du fichier CONFIG.SYS).
/E	Signale à MSCDEX.EXE l'utilisation de la mémoire étendue.
/L: (LETTRE D'UNITE)	Indique la lecture affectée à l'unité de lecteur CD-ROM.
/M: (VALEUK)	Indique à MSCDEX.EXE la quantité de mémoire affcétée à l'antémémoire. La valeur par défaut est 10 (10 kilo-octets).
/N	Fournit les statistiques sur l'utilisation de la mémoire (quantité de mémoire utilisée pour les tampons, les données résidentes et le code résidents).

DéPANNAGE

• Si le lecteur CD-ROM ne fonctionne pas lorsque l'unité de disque dur est églée sur le canal d'E/S IDE principal.

(SOLUTION) 1. Verifiez le cavalier maître/esclave du lecteur CD-ROM. Il doit être régle sur le mode esclave.

1. Verifiez que l'interface du disque dur est bien du type IDE.

2. Vérifiez le réglage du cavalier maître/esclave de votre disqueur. Les anciennes versions des disques durs de type IDE sont parfois configurées en mode Maître seulement (Master Only). Dans ce cas, contactez votre fournisseur de disque dur et modifiez le réglage du cavalier pour passer en mode Maître.

3. Si le lecteur ne fonctionne toujours pas, vous aurez besoin de la carte auxiliaire IDE (IDE secondary card).

4. Quand le lecteur CD-ROM n'installe pas OS/2 warp.

(Solution) 1. Sélectionner < NON-LISTED IDE CD >

AVERTISSEMENT:

1. Si vous voulez ajouter la ligne de commande WIN ou DOSSHELL dans votre fichier AUTOEXEC.BAT, voirlez à les placer après la ligne de commande MSCDEX.EXE.

GÉNÉRALITÉS

Capacité	553 MO (Type 1), 635 MO (Type 2)
Diamètre des disques	12 cmd/ 8cm
Vitesse de rotation	200-4,200 tours/min

PERFORMANCES

Interface Système compatible Débit de transfert Temps d'accès Durée de fonctionnement Taille de mémoire tampon Taux d'erreurs déactivé, Longueurs de bloc logique acceptées Mode de décodage

E-IDE IBC PC-AT ou compatible Débit du transfert de données = Maxi 2400 Ko/sec En moyenne 100 msec 125,000 heures (pourcentage d'utilisation 10%) 128 Ko 1 bloc/10^15 bits (code correcteur d'erreurs 1 bloc/10^12 (code correcteur d'erreurs activé) 2048, 2336, 2340, 2352 octets/bloc Audio, Mode 1, Mode 2-Forme 1, Mode 2-Forme 2

DONNÉES TECHNIQUES AUDIO

Réponse en fréquence	100 Hz-20 KHz ± 3 dB
Gamine dynamique	80 dB
Rapport signal/bruit	85 dB
Distorsion harmonique totale	0.01 % à 1 KHz
Séparation des canaux	80 dB à 1 KHz
Niveau du casque	0.70 V eff (33Ω)
Niveau de sortie ligne	1.0 V eff ± 20% (47KΩ)
Prise sortie ligne	Borne 4 broches (arrière)
Prise casque	ø 3.5 mm (avant)

12V ± 10%Ondulation <100m V crête à crête5V ± 5%Ondulation < 100m V crête à crête

1.0 A (maximum)0.6 A (maximum)
