MANUALE UTENTE CRD8160B LG

Lalettura attenta del presente manuale in ogni sua parte è necessaria per potere approfittare appieno delle caratteristiche e delle funzioni offerte dal CD-ROM Drive.

ATTENZIONE: Il laser impegato nel drive CD-ROM Drive potrebbe causare danni alla vista. Non si tenti perci di aprire la copertura. Per ridurre il rischio di scossa elettrica, non togliete la copertura (né il pannello posteriore). Non contiene nessuna parte che sua soggetta a manutenzione da parte dell'utente. Per la manutenzione, ricorrete a personale di manutenzione qualificato.

Questo apparecchio fa uso di dischi CD-ROM contrassegnati con questo simbolo:

ATTENZIONE:

Per ridure il rischio di incendio o di scossa elettrica, quello apparecchio non deve essere esposto alla pioggia o all'umidità.

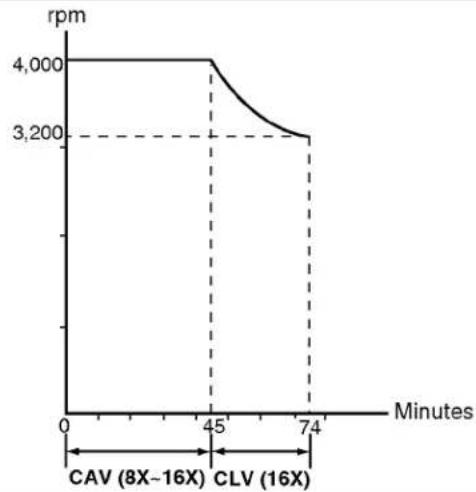

CAV +CLV:

Il vosto novolettore CD-ROM,perraggiungere la prestazione definitiva,utilizzaa combinazione di rotazione del disco a Velocita Angolare Costante (Constant Angular Velocity-CAV) e Velocita Lineare Costante (Constant Linear VelocityCLV).

In precedenza ilettori CD-ROM utilizzavano solo la technologia CLV per far ruotare il disco che risultava avere un data transfer rate costante regolando la rotazione del CD-ROM. In altre parole, il motore dellettore rallentava lalettura dei dati situati sulle tracce esterne.

Dato che il transfer rate aumento alla 1.2 MB/sec (8x), la rotazione del motore divertava casa veloche da causare vibrazione e rumore. Con una combinazione di technologie CAV e CLV, LG Electronics è in grado di raggiungere un transfer rate massimo di 2.4 MB/sec (16x) e ridure il tempo di accesso a 100ms. Contemporaneamente la Tecnologia CAV + CLV provoca molto meno rumore e vibrazione rispetto ai lettoni solo CLV ad alla velocità.

CARATTERISTICHE

Interfaccia E-IDE
Tempo di accesso medio 100ms
Compatible con PC multimedia
Supporto multisessione CD Photo
Larghezza di banda CPU piccola (spec. MPC)
■ Sistema di trasferimento dati 16x-speed
- Sistema intelligente di bufferizzazione dei dati
Supporto audio ad alta fedeltà
Caricamento da tray[vassoio]enzaistema caddy[carrello]
Progettazione specifica per il montaggio interno
Supporto per l'Espulsione di Emergenza
Semplice supporto di lavoro a pulsante per il CD audio

PC IBM o compatibile con i seguenti componenti di sistema:

486SX compatible IBM o quanto indicate SOPRA
un minimo di 640K di memoria
un drive per floppy disk (da 3,5 pollici)
versione MS-DOS 3.1 o superiore

*Accessori forniti:

Nome	Quantità
Manuale Utente	1
Dischetto per l'Installazione	1
Cavo Audio	1
Scheda di Comando IDE	1 (Optional)
Cavo di Interfaccia	1 (Optional)

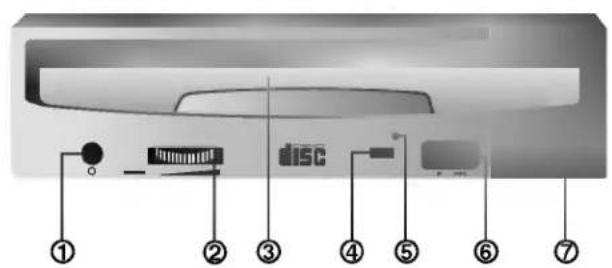

Figura 1. Pannello frontale

PANNELLO FRONTALE

1. Uscita cuffia

jack da 3,5mm per il monitoraggio del segnale audio.

1. Comando di Regolazione del Volume della Cuffia.

Regolazione del livello sonoro della cuffia.

1. Cassetto del Dischetto

Puo ricevere nel suo tray un dischetto CD-ROM.

1. Segnale di Occupato

Il segnale di Occupato si accende durante l'initializzazione e durante le operazioni di lelettura dei dati.

1. Foro per l'EspulSIONe di Emergenza

Per l'espulsione manuale del cassetto, si inserisca un'asticciola in quello punto.

1. Pulsante Play/Skip [Riproduzione/Salta]

Quando il CD Audio si trova nel Cassetto dei Dischetti, l'attivazione di quello dato permetterà di avviare la riproduzione del CD Audio alla prima pista in poi. Se il CD Audio sta riproduccendo, l'attivazione di quello dato farà avanzare la riproduzione alla pista successiva del CD Audio.

1. Pulsante Open/Close/Stop [Aperto/Chiuso/Stop]

Questo pulsante dovrè essere premuto per ottener l'apertura o la chiusura del tray del CD.

Il pulsante funzione solamente quando il drive riceve corrente.

Se il CD Audio sta riproducendo, lo si può fermare premendo quello pulsante.

PANNELLO POSTERIORE

1. Connettore Uscita Audio Digitale

Si tratta di un connettore per uscita audio digitale o di un connettore di uscita Video CD.

Si può collegare tale connettore alsystema audio digitale o alla schedà Video CD.

2. Connettore dell'Uscita Audio

Il Connetto dell'Uscita Audio é collegato con la sched a sonora.

3. Cavallotto Master/Slave/CSEL (Mastro/Schiavo/CSEL)

Questi tre cavallotti vengono usati per impostare il Drive CD-ROM come "Master", "Slave", oppure "CSEL".

Si veda la sezione : "INSTALLAZIONE DELL'HARDWARE"

4. Connettore d'Interfaccia.

Questo connettore a 40 pin si usa per trasfere e gestire i segnali fra il Drive CD-ROM e il proprio PC.

Si colleghi il cavo IDE a 40 pin del PC a tale connettore.

Se si fa uso della schedà IDE secondaria, si colleghi tale connettore alla schedà IDE secondaria using analto cavo IDE a 40 pin.

5. Connettore per l'allacciamento elettrico

Si colleghi a quello connettore un cavo elettrico proveniente dal computer.

Installazione

Si eviti di sistemare il drive in un luogo soggetto a:
-elevata umidita
-elevata temperatura
- vibrazioni meccaniche
- luce solare diretta

Funzionamento

• Durante il funzionamento, vibrazioni eccessive o scosse improvvise possono alterare il funzionamento dell'apparecchio.
• Si eviti di esporre il drive ad improvvisi cambiamenti di temperatura.

Ciò potrebbe provocare la formazione di condenza al suo interno.

Trasporto

• Prima di spostare il drive, si abbia sempre la precauzione di togliere il dischetto.

La presentesezionicontieneistruzioni sul modulo di installare il drive CD-ROM nel computer.

ATTENZIONE:

Per evitare danneggiamenti al drive CD-ROM, al computer e ai dispositivi periferici, si stacchi la corrente prima dell'infallazione del drive.

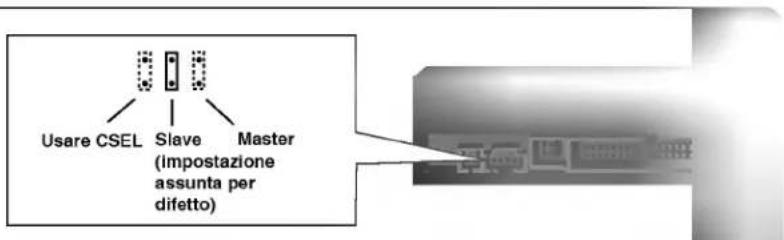

IMPOSTAZIONE DEL CAVALLOTTO MASTER/SLAVE

• Sul retro del Drive CD-ROM troverete tre cavallotti.

Questi cavallotti servono per impostare il Drive CD-ROM su "CSEL", "MASTER" oppure "SLAVE". Quando viene molto un cavallotto cortocircuito [shorting] nella posizione "CS" (CSEL), il dispositivo usa per la sua configurazione della posizione di cavallotto "MA" (Master) oppure "SL" (Slave).

Quando si insertisce il cavallotto "GS", l'apparecchio fa uso del segnale di interfaccia host CSEL per la sua configurazione. I cavallotti di configurazione dell'apparecchio dovanno essere accessibili dal retro del drive.

Figure 3. Cavalotto di Configurazione dell'Apparecchio

SE SI FA USO DI UN CONTROLLORE IDE PRIMARIO

La maggior parte del PC forniscono un connettore IDE per il supporto di due dispositivi (uno per il disco rigido, l'altro per il disco rigido o per il Drive CD-ROM). Tale connettore IDE si trova o sulla schedà madre o su una schedà di lavoro.

Questo è il connettore IDE primario.

In questo caso, il drive del disco rigido che contiene ilsystema operativo per il bootstrapping [introduzione di una sequenza di chiamata] dovrè essere impostato in modo Master, e il Drive CD-ROM dovrè essere impostato in modo Slave.

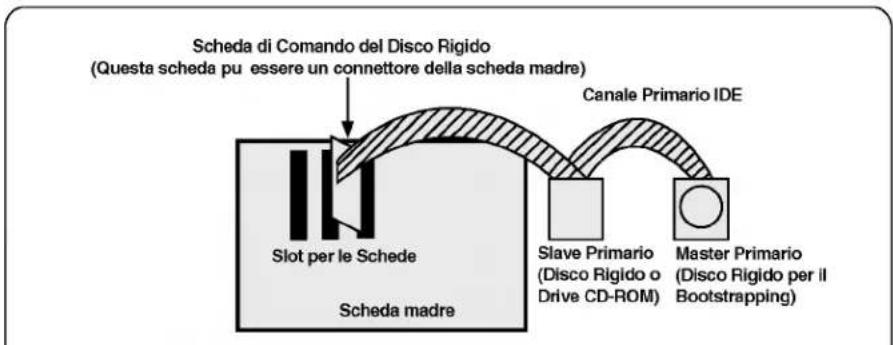

Figura 4. Una possibile configurazione di sistema

SE SI FA USO DI UN CONTROLLORE IDE SECONDARIO

• Se il PC dell'utente possiede un ulteriore controlore IDE secondario nella schedà madre oppure in uno slot delsystema,anche ciascun dispositivo IDE collegato al controlore IDE secondario dovrè essere impostato in modo Master o Slave.

In questo caso, ilsystema dell'utente più supportare fino a quattro dispositiivi: Master Primario, Slave Primario, Master Secondario e Slave Secondario.

• Il Master Primario dovra essere il disco rigido che contiene ilsystema operativo per il bootstrapping.

Infine, il Drive CD-ROM pourrait essere Slave primario, Master Secondario oppure Slave Secondario, e pourrait essere impostato configurando il cavalletto sul retro del Drive CD-ROM. Se il Drive CD-ROM è collegatoo alla porta secondaria come slave, il dispositivo master (disco rigido o un altro CD-ROM IDE) dovrá essere presente in quella porta.

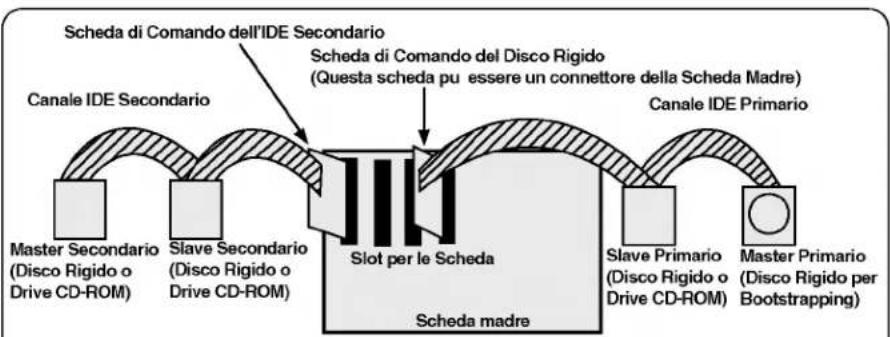

Figura 5. Una possibile configurazione di sistema

ATTENZIONE:

Se ilsystema dell'utente ha due canali IDE (nel caso di PC IDE arricchito), non si installi nel proprio systema la schedà di lavoro IDE secondaria.

MODO	CONTROLLORE IDE	IMPOSTAZIONE DEL CAVALLOTTO
Slave Primario	Controllore Primario	Cavallotto Slave Coperto
Master Secondario	Controllore Secondario	Cavallotto Master Coperto
Slave Secondario	Controllore Secondario	Cavallotto Slave Coperto
Usare Csel		Usare il Cavallotto Csel Coperto

MONTAGGIO DEL DRIVE CD-ROM

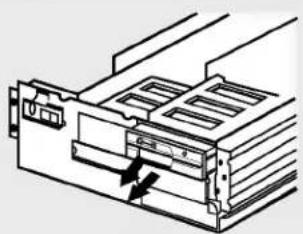

Figura 6. Togliere il Drive del Floppy Disk e la Piastra di Soppressione

1. Spagnere e staccare alla corrente il computer e tutti i dispositori i ded esso collegati.
2. Togliere la copertura dal computer.
3. Togliere il pannello frontale da uno slot non utilizzato a metà altezza.

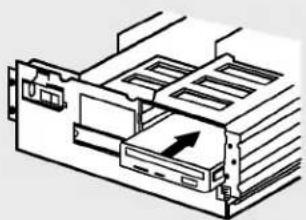

Figura 7. Montaggio deo Drive

1. Inserire il drive CD-ROM nello slot a meta altezza, e fermare il drive con viti e staffe.

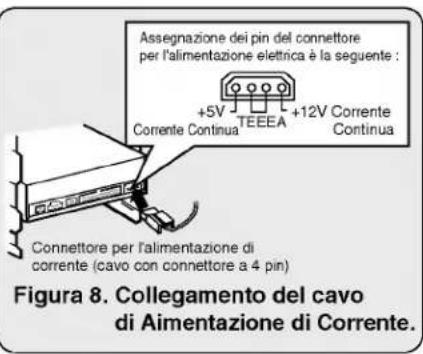

1. Inserire, premendo con forza, il connettore del cavo dell'alimentazione elettrica nel connettore di corrente.

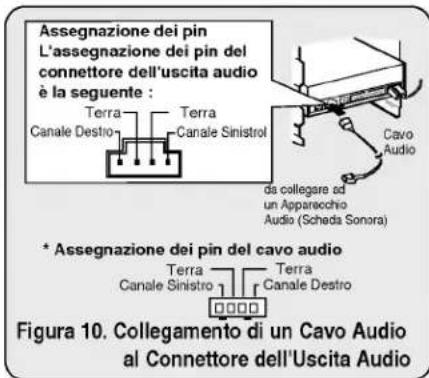

COLLEGAMENTO DI UN CAVO AUDIO

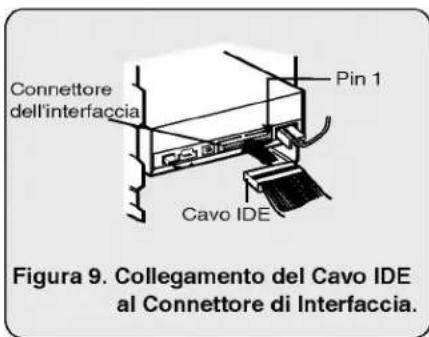

1. Collegare il Cavo IDE a 40 pin al retro del Drive CD-ROM. Ci si assicuri che l'estremita rossa del Cavo IDE sua collegata al Pin 1 del Drive CD-ROM.

Se si desidera collegare al Drive CD-ROM un appearecchio audio oppure una schedasonora, si usi uncavo audio per collegare il drive al dispositorio sonoro.

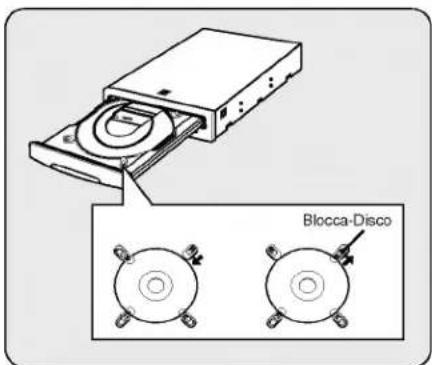

Nota: Questolettore di CD-ROMpuo essere usato in posizione verticale.

• Inserire un disco da 12cm nellettore soltanto dopo aver sistematico lo speciale Blocca-Disco sul porta dischetti.
  Non si cui usare in verticale un discoda 8cm. Non toccare il lato non etichettato del dischetto.

IlprogrammaINSTALLsvolgele seguentefunzioni:

• Permette all'utente di selezionare il disk drive di destinazione in cui saranno impostati i file del driver del dispositivo CD - ROM Drive.
• A meno che non sia modificato dall'utente, il programma INSTALLcca il disco destinazione per la directory (CDROM), e, se non la trovata, crea la directory (CDROM).
• Copia il file del driver del dispositivo CD - ROM Drive di nome "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM di nome "MSCDEX.EXE", e i file utility nella directory specificata.
• Modifica il file CONFIG.SYS dell'utente aggungendo nell'élenco la posizione e il nome del driver del dispositivo.
  * Modifica il file AUTOEXEC.BAT dell'utente in manera che carichi MSCDEX.
• Terminale operations e restituisce il commando all'utente

ELENCO DEI FILE DA INSTALLARE NEL PC DELL'UTENTE

*MSCDEX.EXE	Software Microsoft di Estensione MS.DOS CD-ROM, che permette al computer di accedere al drive CD-ROM.
*GSCDROM.SYS	Driver del dispositivo CD-ROM.
*EJECT.EXE	Programma di espulsione del software che può espellere il tray del CD.
*CLOSE.EXE	Programma di chiusura del software che può chiudere il tray del CD.
*LOCK.EXE	Programma che disabilita il Pulsante Eject [di Espulsione]. Il Pulsante Eject non funziona dello condizione bloccata "locked". La funzione lock è utile quando si usa il Drive CD-ROM per lavori importanti.
*UNLOCK.EXE	Programma che abilita il Pulsante Eject. Il Pulsante Eject funziona correttamente dopo l'esecuzione del programma di sblocco "unlock".

ESECUZIONE DEL PROGRAMMA INSTALL (Versione MS-DOS)

1. Inserire il dischetto di installmente del driver del dispositivo CD-ROM Drive nel drive appropriato.
2. Attivare il drive dei floppy disk digitando A: oppure B: secondo il caso, su richiesta del DOS.
3. Digitare la parola INSTALL e premere "ENTER(INVIO)"
4. Il programma INSTALL comincera a caricare. Alla fine dell'operazione, l'identificativo del programma INSTALL apparirà sullo schermo.
5. Seguire le istruzioni che appariranno sullo schermo.
6. Se si specificeranno le informazioni sul percorso durante l'installazione, il programma di installatione copiera il file del driver del dipositivo CD-ROM Drive denominato "GSCDROM.SYS", il file Microsoft di Estensione CD-ROM denominato "MSCDEX.EXE" e i file utility nella directory specificata, e modificHERa automaticamente i file CONFIG.SYS, AUTOEXEC.BAT.
7. Ad installmentazione ultimata, l'utente dovra rifare il bootstrapping del proprio PC.

OPZIONI MSCDEX.EXE DEL PROGRAMMA DI ESTENSIONE CD-ROM

Sono queste diverse opzioni che devono essere impostate per il programma Microsoft di Estensione CD.

Tali opzioni sono descripte qui di seguito:

PARAMETRO	DESCRIZONE
/D (Nome del Dispositivo)	Dice a MSCDEX.EXE il nome del driver del dispositivo (deve essere lo stesso di quello usato nell'espressionione "D:" della riga "DEVICE=" del file CONFIG.SYS).
/E	Dice a MSCDEX.EXE di usare la memoria espansa.
/L: (Nome del Dispositivo)	Indica la lettera drive da assegnare al driver CD-ROM.
/M: (Valore)	Dice a MSCDEX.EXE quanta memoria deve essere assegnata al caching [memoria nascosta]. Il valore usato per difetto è 10 (che rappresenta 10kilobyte).
/V	Fornisce statistiche d'uso della memoria, come quanta memoria è usata dai buffer, dai dati residenti e dal codice residente.

ATAPI INSTALLAZIONE (WINDOWS '95, ALTRI)

Per l'installazione del CD ROM drive in ambiente windows '95, non usare il driver contentuto nel floppy disk "MS-DOS CD-ROM EXTENSIONS WITH DEVICE DRIVERS".

Questo CD ROM drive é compatible con Windows '95, Windows NT 3.5 e OS/2 Warp, utilizes generally the driver support at di cui copra come per l'esempio successivo di Windows '95.

Per altri sistemi operativi quando è disponibile utilizzate i driver IDE CD-ROM della LG Electronics o GoldStar altrimenti selezionate IDE CD-ROM non in elenco.

(Per Windows '95)

1. Installare il CD ROM drive nel computer seguendo le istruzioni del manuale.
2. Accendere il computer. Durante la fase di avviamento di Windows '95, automaticamente potrebbe identificare il CD-ROM e caricare il driver, altrimenti procedere con le istruzioni.
3. Quando siete entrati in Windows '95 sare click sul pulsante di start, quindi su quello di configurazione (Setting). Fare click sul pannello di controllo e quando doppio click sull'icona Aggiungere Nuovo Hardware.Seguire le istruzioni del software e definire il driver generico.

RICERCA DEGLI ERRORI

• Quando il Drive CD-ROM non funziona con il drive del disco Rigido nel calale primario IDE I/O:

(SOLUZIONE) 1. Si verifici l'impostazione dei Cavalotti Mater/Slave del Drive CD-ROM.

1. Si verifiche che l'Interfaccia del proprio disco rigido sa la tipo IDE.
2. Si verifiche l'impostazione dei Cavallotti Master/Slave del proprio disco rigido. Alcuni dischi rigidi del tipo IDE vecchia versione erano per lo più impostati in modo Master Only (Solo Master). In tal caso, contattare il proprio fornitore del disco rigido eambiare l'impostazione dei cavallotti del disco rigido in modo Master.

3. Se il Drive CD-ROM non funzione in nessuno dei modi sovradescritti, è necessaria la schedà IDE secondaria. Se la schedà IDE secondaria è in uso, sare necessario impostare il Drive CD-ROM in modo Master.

4. Quando illettore di CD-ROM non installa OS/2 Warp.

(SOLUZIONE) 1. SeLECTIONARE "NON LISTED IDE CD" (Letteri IDE non in elenco).

ATTENZIONE:

1. Se si desidera aggiungere la riga del dato WIN o DOSSHELL in AUTOEXEC.BAT, ci si assicuri che la riga del dato MSCDEX.EXE appaia prima della riga del dato WIN oppure DOSSHELL.

GENERALITA

Capacità di Dati	553Mbyte (modulo 1), 635 Mbyte (modulo 2)
Diametro del disco	12 cm/8 cm
Velocità di Rotazione	200 - 4,200 giri al minuto

CARATTERISTICHE

Interfaccia Systema supportato Velocità di trasferimento Tempo di accesso MTBF Dimensione del buffer Frequenza di erre ECC accesso ECC off Logico supportato Lunghezza del Blocco Modo decodifica

E-IDE IBM PC-AT o Compatible Velocità di trasferimento dati sostenuti=Max 2400 Kbyte/sec Media di 100 ms 125,000 Ore di Accensione (Ciclo di servizio 10%) 128 Kbyte 1 blocco/1015bit (singolo), 1 blocco/1012bit (16x) 1 blocco/1012bit (singolo), 1 blocco/109bit (16x) 2048, 2336, 2340, 2352 Byte/blocco Audio, Mode 1, Mode 2-Form 1, Mode 2-Form 2

SPECIFICHE AUDIO

Risposta Frenenza	100 Hz - 20 kHz +1/-3 dB
Gamma dinamica	80 dB
Rapporto S/N	85 dB
THD	0.01% a 1 KHz
Separazione dei Canali	80 dB a 1 KHz
Livello Cuffia	0.70 Vrms (33Ω)
Livello Uscita Linea	1.0Vrms ± 20% (47kΩ)
Jack Uscita Linea	Terminale a 4 pin (Rear)
Jack Cuffia	ø 3.5mm (Davanti)

AMBIENTE

Temperatura

5 - 45 °C

REQUISITIDI POTENZA

12 V ± 10%Ondulazione < 100m Vpp5 V ± 5%Ondulazione < 100m Vpp

1.0A (Massimo)0.6A (Massimo)

NOTA: Le suddette specifiche possono variare senza preavviso a causa dei miglioramenti apportati al materiale.
