BEDIENUNGSANLEITUNG CRD8160B LG

CD-ROM LAUFWERK BEDIENUNGSHANDBUCH

MODELL:CRD-8160B

Um alle Mochglichkeiten und Funktionen Ihres CD-ROM Laufwerkes voll ausschopfen zu konnen, lessen Sieitte dieses Bedienungshandbuch aufmerksam und vollständig.

Achtung: Um die Gefahr eines elektrischen Schlages zu vermeiden, entfernen Sie nicht das Gehäuse.

Keine durch den Anwender zu reparierende Teile im Innem.

Überlassen Sie den Service qualifiziertem Service-Personal.

Da der im CD-ROM Laufwerk benutzte Laser gefährlich für die Augen ist, sollen den Sie keineswegs versuchen, das Gehäuse zu öffnen.

Lassen Sie den Service nur durch qualifizierte Servicestellten durchführten.

Dieses Laufwerk ist kompatibel zu CD-ROM Disk mit diesen Warenzeichen.

Warning: Um die Gefähr eines Feuers oder eines elektrischen Schlages zu vermeiden, setzen sie these Gerät niemals Regen oder Feuchtigkeit aus.

Dieses Produkt entspricht der EMC Richtlinie 89/336/EEC und ist demnach mit dem CE Label gekennzeichnet.

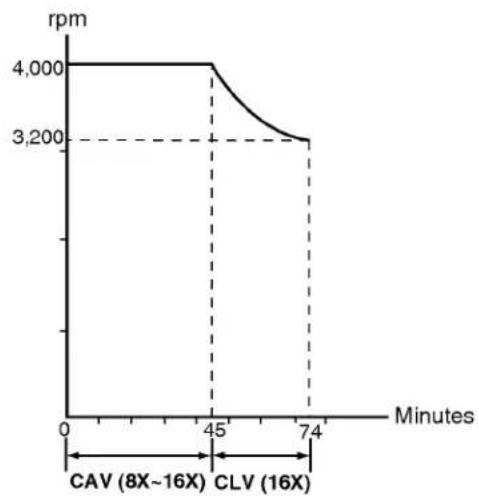

CAV+CLV：

Ihr neues 16fach CD - ROM Laufwerk nutzt eine Kombination von CAV = Constant Angular Velocity (Konstante Winkelgeschwindigkeit) und CLV = Constant Linear Velocity (Konstante Linear Geschwindigkeit) Steuerungstechnik für den Disc Antrieb, um Beste Abtastergebnisse zu erreichen. Herkömmliche Laufwerke setzen für den Antrieb der Disk ausschließlich CLV Technik ein, was durch Anpassung der Drehgeschwindigkeit zu einer gleichbleibenden Datenübertragungsleistung führt. Mit anderen Worten, der Antriebsmotor reduziert die Drehgeschwindigkeit, um die Spuren am äußerten Rand zu

Dennoch wurde die Umdrehungsgeschwindigkeit bei Datenübertragungsraten länger als 1,2MB/sec. = 8fach so schnell, daß zu viel Vibration und Gerasch entstand. Durch die Verbindung von CAV und CLV Technik ist das Laufwerk von LG Electronics in der Lage, eine maximale Datenübertragungsrate von 2,4MB/sec 16fach zu erreichen, bei einer Zugriffszeit von 100ms. Gleichzeitig führt die kombinierte Verwendung von CAV und CLV Technologie zu viel geringeren Vibrationen und Gerasch als die früheren CD - ROM Drives, die ausschließlich CLV Technik einsetzen.

PRODUKTMERKMALE

Enhanced-IDE Interface
100 ms mittlere Zugriffszeit
Multimedia PC kompatibel
■ Multisession Photo CD fahig
■ geringe CPU Belastung (gemäß MPC Spezifikationen)
16fach Datentransferrate
Intelligente Datenbufferung
HIFI Audioausgabe
■ elektrische Schubladenzuführung ohne Caddy
zum internen Einbau vorgesehen
Notauswurfunktion
Einfache Handhabung durch Audio CD Bedienungstaste

SYSTEMVORAUSSETZUNGEN

Ein IBM™ PC™ kompatibles System mit folgenden Komponenten:

■ IBM compatibles System mit min. 486 SX oder hoher
■ mindestens 640 k Speicher
3.5" Floppy Diskettenlaufwerk
MS-DOS Version 3.1 oder groBer

* MITGELIEFERTES ZUBEHÖR

Bezeichnung	Menge
Bedienerhandbuch	1
Installationsdiskette	1
Audiokabel	1
IDE Controller Karte	1 (Optional)
Interface Kabel	1 (Optional)

Abbildung 1. Frontansicht

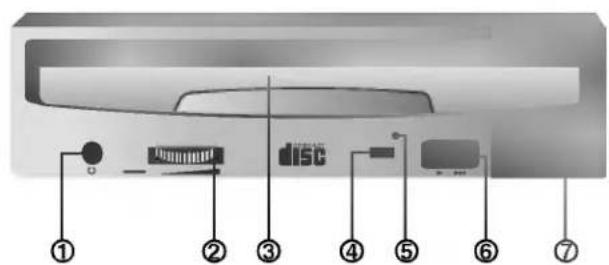

FRONTANSICHT

1. Kopfhörerbuchse

3.5 mm Klinkenbuchse zum Mithoren des Audiosignals

2. Kopfhorerlautstarkeregler

Regulieren Sie die Lautstärke der Kopfhörer

3. Diskschublade fur eine CD-Disk

4. Betriebs-LED

Die Betriebs LED leuchtet während der Initialisierung und während des Lesens von Daten.

5. Notauswurföffnung

Drucken Sie hier einen Draht ein, um die Schublade manuell zu öffnen.

6. Play/Skip (Abspielen/Weiterspringen) Taste

Bei Betätigen dieser Taste wird die Audio CD von Anfang an abgespielt. Erfolgt das Betätigen der Taste während die CD abgespielt wird, so wird zur nachsten Spur gewechselt.

7. Open/Close/Stop (Öffnen/SchlieBen/Stop) Taste

Drucken Sie diese Taste, um die Schublade zu öffnen oder zu schließen. Die Auswurftaste arbeitet nur, wenn das Laufwerk am Strom angeschlossen ist. Bei Drucken dieser Taste wird der Abspielvorgang der Audio CD gestopt.

RUCKANSICHT

1. Digitaler Audio Ausgang

Dies ist ein digitaler Audio Ausgang bzw. Video-CD Ausgang.
Hierdurch konnen Sie eine Verbindung zum digitalen Audio System bzw. zur Video-CD Schnittstellen-Karte (z.B. MPEG) herstellen.

2. Audioausgangbuchse

Dieser Steckverbinder dient der Verbindung mit ihrer Soundkarte

These drei Jumper werden dazu benutzt das CD-ROM Laufwerk in den "Master", "Slave" oder "CSEL" Modus zu setzen. Lesen Sie hierzu Kapitel "Hardwareinstallation"

4. Interface AnschluB

Dieser 40 polige Steckverbinder wird zur Signalübertragung zwischen dem CD-ROM Laufwerk und Ihrm PC benutzt. Verbinden Sie das 40 polige IDE - Kabel Ihres PC mit diesen Steckverbinder. Wenn Sie eine zweite IDE - Karte benutzten, verbinden Sie diese Steckverbinding mit der zweiten IDE - Karte.

5. Spannungseingangbuchse

Stecken Sie das Stromversorgungskabel Ihres Computers in diese Steckverbindung.

Installation

Vermeiden Sie es das Laufwerk folgenden Umgebungsbedingungen auszusetzen:

-hohe Luftfeuchtigkeit
-hohe Temperatur
-mechanische Erschütterungen
- direktes Sonnenlicht

Benutzung

• Starke Vibrationen oder plottliche Stöbe während des Betriebes konnen zu einer Fehlfunktion des Laufwerkes führen.
• Vermeiden Sie es das Laufwerk plötzlichen Temperaturwechseln auszusetzen. Dies wurde zu Kondenswasserbildung im Inneren des Laufwerkes führen.

Transport

• Entfernen Sie vor einem Transport immer die Disc.

Dieser Abschnitt beschreibt den Einbau des CD-ROM Laufwerkes in ihren Computer.

Warning:

Um das CD-ROM Laufwerk und ihren Computer, sowie Peripheriegeräte vor Beschädigungen zu schützen,ziehen Sie den Netzstecker,bevor Sie das Laufwerk einbauen.

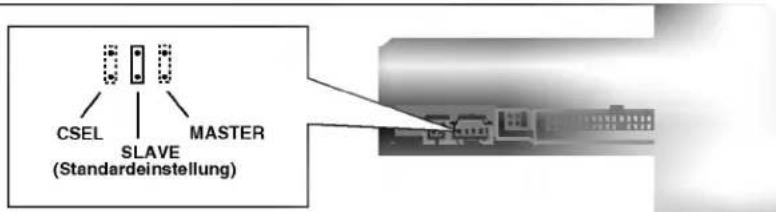

SETZEN DES MASTER / SLAVE JUMPERS

• Auf der Rückseite des CD-ROM Laufwerkes sehen Sie drei Jumper.

These Jumper werden benutzt um das CD-ROM Laufwerk in den "CSEL", "MASTER" oder "SLAVE" Modus zu setzen. Der Jumper muß in eine der drei möglichen Positionen gesteckt werden.

Wenn der Jumper auf die "CS" Position gesetzt wird, sollte das Laufwerk das CSEL Signal des Hostadapters zur Konfigurierung benutzen.

Die Jumper auf der Rückseite des Laufwerkes sollenn nach Einbau zuganglich bleiben.

Abbildung 3. Konfigurationsjumper

BEMERKUNG:

Die meisten PC's unterstützen über einen Anschluß zwei Geräte (eine Festplatte, und ein CD-ROM Laufwerk oder eine zweite Festplatte). Dieser IDE Anschluß befindet sich entweder auf dem Motherboard oder auf einer Steckkarte.

Dies ist der erste (primary) IDE Adapter.

Falls das Betriebssystem von der Festplatte geladen wird, muß diese in den Master Mode gesetzt sein und somit das CD-ROM Laufwerk in den Slave Modus gesetzt werden.

• Wenn Ihr PC über einen zusätzlichen zweiten (secondary) IDE Controller auf dem Motherboard oder auf einer Steckkarte verfügbar, so muß jeder der an diesen zweiten Controller angeschlossenen Geräte bereits entweder in den Master oder den Slave Mode gesetzt werden. In dieser Fall kann Ihr System vier Geräte unterstützen: Primary Master, Primary Slave, Secondary Master, Secondary Slave.

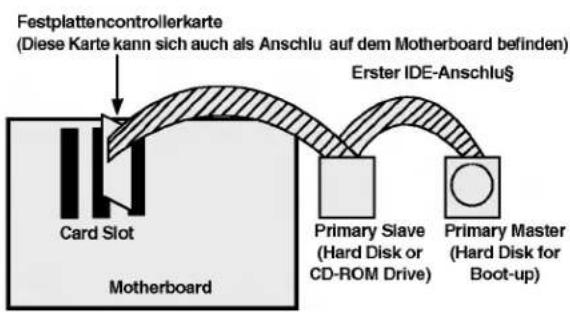

Abbildung 4. Mgliche Systemkonfiguration

FALLS SIE EINEN ZWEITEN IDE CONTROLLER BENUTZEN

• Wenn Ihr PC über einen zweiten IDE Controller auf dem Motherboard oder auf einem Slot verfügt, so muß jeder an den zweiten Controller angeschlossene Gerät entweder in den Master- oder Slavemode gesetzt sein.
• "Primary Master" sollte die Festplatte mit dem Betriebssystem, von dem gebootet wird sein.
  Ihr CD-ROM Laufwerk kann "Primary slave", "Secondary Master" oder "Secondary Slave" sein.
  Falls Ihr CD-ROM Laufwerk "Secondary Slave" sein soll, so muß ein Gerät (Hardisk oder CD-ROM) als "Secondary Master" angeschlossen sein.

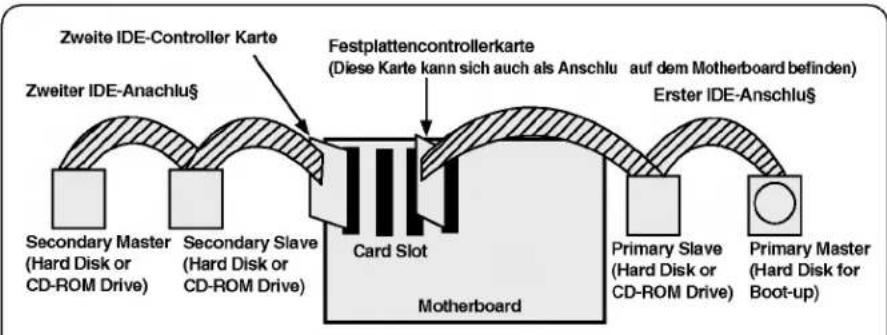

Abbildung 5. Mgliche Systemkonfiguration

Warning:

Wenn Sie bereits ein Computersystem mit zwei IDE Anschlüssen besitzen (sogenannte "Enhanced IDE PC) installieren Sie keine zweiten "secondary" IDE Controller!

MODE	IDE Controller	Jumper Einstellung
Primary Slave	Primary Controller	Slave Jumper gesetzt
Secondary Master	Secondary Controller	Master Jumper gesetzt
Secondary Slave	Secondary Controller	Slave Jumper gesetzt
Use Csel		Use Csel Jumper gesetzt

EINBAU DUS CD-ROM LAUFWERKES

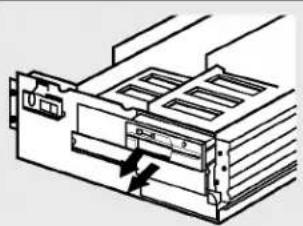

Abbildung 6. Entfernung des Floppylaufwerkes und der Frontblende

Schritt 1. Schalten Sie den Computer und allen Pheripheriegeräte aus und loseen Sie alle Verbindungs-kabel.
Schritt 2. Entfernen Sie den Deckel Ihres Computers.
Schritt 3. Entfernen Sie die Frontblende eines ungenutzten 5.25" Einbauschachtes mit halber Bauhöhe.

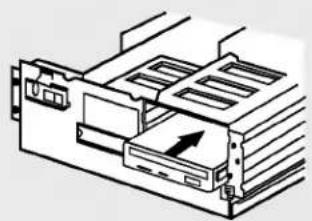

Abbildung 7. Einbau des Laufwerkes

Schritt 4. Schieben Sie das CD-ROM Laufwerk in den Einbauschacht, und sichern Sie das Laufwerk mit Einschubschienen und Schrauben.

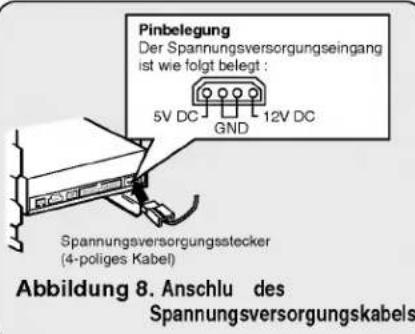

Schnitt 5.Drucken Sie den Spannungssversorgungsstecker vorsichtig in dieSpannungseingangsbuchse.

Abbildung 9. Verbinden des IDE Kabels mit der Schnittstelle

Schritt 6. Verbinden Sie das 40 polige IDE Kabel mit dem Anschluß auf der Rückseite des Laufwerkes. Stellen Sieitte sicher, daß die rote Ader des IDE-Kabels mit PIN 1 des CD-ROM Laufwerkes verbunden ist.

ANSCHLUB EINES AUDIOKABELS

* Pinbelegung des Audiokabels
GND GND linker Kanal rechter Kanal

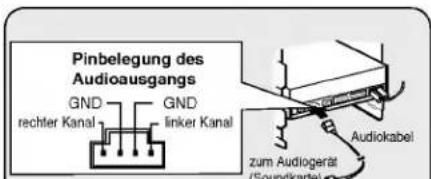

Abbildung 10. Verbinden des Audiokabel mit der Audioausgangbuchse

Benutzen Sie ein Audiokabel um Audiogerate oder eine Soundkarte mit dem CD-ROM Laufwerk zu verbinden.

Achtung: Dieses CD-ROM Laufwerk kann in vertikaler Position benutzt werden.

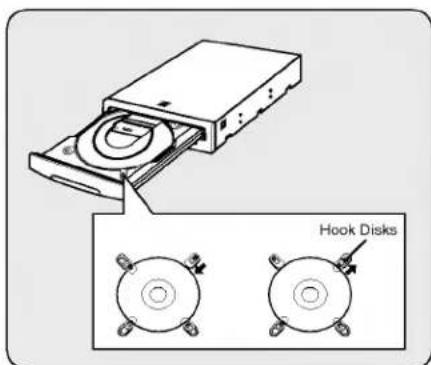

• Legen Sie erst eine 12cm CD in das Laufwerk ein, nachdem die speziellen Hook-Disks in die Schublade eingelegt worden sind.
• CD's von 8cm Großkonnen nicht gelesen werden. Vermeiden Sie die Berührung der CD-Unterseite.

DER SETUP-VORGANG

Das INSTALL - Programm unterstützt die folgenden Funktionen.

• Erlaubt die Festlegung des Laufwerkes auf dem die CD-ROM Laufwerk Geräteüber installiert werden, zu wahren.
• Wenn nicht vom Anwender geändert, sicht das INSTALL - Programm auf dem Standardlaufwerk nach dem Verzeichnis (CDROM) und richtig theses ein falls es nicht vorhanden ist.
  Kopiert den CD-ROM Laufwerk Geräteüber mit der Bezeichnung "GSCDROM.SYS", die Microsoft Betriebssystemerweiterung "MSCDEX.EXE" und einige Hilfsprogramme in das ausgewählte Verzeichnis.
• Ergänzt Ihr CONFIG.SYS File um den Gerätetreiberaufruf.
• Ergänzt Ihr AUTOEXEC.BAT File um den Ladeaufruf für MSCDEX.
• Beendet sich und übergibt die Systemkontrolle wieder an den Nutzer.

LISTEDERPROGRAMME DIE AUF IHREM PC INSTALLIERT WERDEN

* MSCDEX.EXE	Microsoft MSDOS Betriebssystemerweiterung für den Zugriff auf CD-ROM Laufwerke.
* GSCDROM.SYS	CD-ROM Geräteisterber.
* EJECT.EXE	Software zum Öffnen der Schublade über ein Programm.
* CLOSE.EXE	Software zum Schließen der Schublade über ein Programm.
* LOCK.EXE	Software die Eject Taste des Laufwerkes sperrt. Diese Funktion ist hilfreich gegen ein unbefugtes Öffnen des Laufwerkes.
* UNLOCK.EXE	Programm was die Sperre wieder aufhebt.

STARTEN DES INSTALL - PROGRAMMS

Schritt 1. Schiebern sie die CD-ROM Laufwerk Geräteber diskette in das 3.5" Laufwerk.

Schritt 2. Wechseln Sie auf das Floppylaufwerk

Schnitt 3. Geben Sie INSTALL ein und drucken Sie die [Enter] Taste

Schnitt 4. Das INSTALL - Programm wird geladen. Wenn der Ladevorgang abgeschlossen ist erscheidn nachfolgenden Fenster:

Schritt 5. Folgen Sie den Anweisungen auf dem Bildschirm.

Schritt 6. Wenn Sie die Pfad-Informationen während der Installierung spezifizieren, werden die CD-ROM Laufwerk Treiber-Datei "GSCDROM.SYS", die Microsoft CD-ROM Erweiterungsdatei "MSCDEX.EXE" und die Utility Dateien vorn Installierungsprogramm in das angegebene Verzeichnis hineinkopieret. Gleichzeitig werden die CONFIG.SYS Daten und die AUTOEXEC.BAT Daten modifiziert.

Schritt 7. Nach Abschluss der Installierung mussen Sie den PC erneut booten.

OPTIONEN DER CD-ROM BETRIEBSSYTEMERWEITERUNG MSCDEX.EXE

Es gibt eine Reihe von Optionen, die für die Microsoft Betriebssystemerweiterung festgelegt werden müssen. Diese sind nachfolgend beschrieben:

PARAMETER	BESCHREIBUNG
/D (Gerätname)	Teilt MSCDEX.EXE den Name des Gerätetreibers mit. (dieser muß mit dem in der "DEVICE=" Zeile im "/D:" Ausdruck benutzten Name übereinstimmen)
/E	Befieht MSCDEX.EXE expanded memory zu benutzen.
/L: (Gerätname)	Gibt den Laufwerksbuchstaben an, der dem CD-ROM Laufwerk zugewiesen wird.
/M: (Größe)	Sagt MSCDEX.EXE wieviel Speicher der Cache nutzen soll. Standardwert ist 10, was 10 kB entspricht.
/N	Gibt statistische Informationen über die Speichernutzung durch Buffer, residente Daten und residente Programme.

FEHLERBEHANDLUNG

• Wenn das CD-ROM Laufwerk nicht mit der Festplatte an der "primary IDE I/O Adresse" arbeitet.

(Lösung):

1. Überprüfen Sie den "Master/Slave Jumper" auf der Rückseite des CD-ROM Laufwerkes. Das CD-ROM Laufwerk muß auf Slave gesetzt werden.
2. Stellen Sie sichere, daß ihre Festplatte wirklich eine IDE Festplatte ist.
3. Überprüfen Sie den "Master/Slave Jumper" auf der Rückseite der Festplatte. Die Festplatte muß auf Master gesetzt werden. Einige alte IDE- Festplatten wurden vom Hersteller auf "Master only" gesetzt. In diesen Fall befragen Sie den Hersteller der Festplatte wie Sie diese in den Master Modus setzen können.

4. Falls das CD-ROM Laufwerk nach Durchführung obiger Arbeiten noch nicht Funktioniert, bereitsigen Sie eine zweite IDE Karte. Wenn Sie eine zweite IDE Karte benutzen müssen, ist es erforderlich den "Master/Slave Jumper" des CD-ROM Laufwerkes auf "Master" setzen.

5. Wird OS/2 Warp nicht vom CD-ROM Laufwerk installiert.

(Lösung) 1. Wahlen Sie "NON-LISTED IDE CD".

Warning

1. Wenn Sie WIN oder DOSSHELL Kommando in ihre AUTOEXEC.BAT eingefugen*, vierzehnungen, vergewissemeln Sie sich, ob die MSCDEX.EXE Datel vor dem Aufruf WIN oder DOSSHELL steht.

ALLGEMEINES

Datum	Datenlesekapazität
	Diskdurchmesser
	Umdrehungsgeschwindigkeit

GESCHWINDIGKEIT

Interface	Enhanced IDE
unterstütztes System	IBM PC-AT oder kompatible
Transferrate	ständige Datentransferrate = Max 2400Kbytes/s
Zugriffszeit	im Mittel 100 ms
Fehlerhäufigkeit	125,000 Stunden Einschaltdauer (bei 10% Zugriff)
Buffer Großbe	128 Kbytes
Unterstützte logische
Blocklänge	2048, 2336, 2340, 2352 Bytes / Block
dekodierbare Modi	Audio, Mode 1, Mode 2-Form 1, Mode 2 -Form 2

AUDIO SPEZIFKATIONEN

Frequenzbereich	100 Hz - 20kHz +1/-3dB
Dynamik Bereich	80 dB
S/N Verhältnis	85 dB
Klirrfaktor	0,01% bei 1 kHz
Kanaltrennung	80 dB bei 1 kHz
Kopfhörersignalpegel	0,70 Vss (33 Ohm)
Ausgangssignalpegel	1,0 Vss ± 20% (47 KOhm)
Ausgangssteckverbindung	4 pol Buchse (auf der Rückseite)
Kopfhörerstecker	3,5 mm Klinkenstecker (Vorderseite)

UMGEBUNGSTEMPERATUR

Temperatur

5 - 45 °C

STROMVERSORGUNG

12 V ± 10%Restwelligkeit < 100m Vss5 V ± 5%Restwelligkeit < 100m Vss

1,0A (maximal)0,6A (maximal)
