Caractéristiques techniques	Haut-parleur Sonus Faber Guarnieri Tradition, conception acoustique avancée, haut-parleurs en bois, réponse en fréquence précise.
Utilisation	Idéal pour les audiophiles, utilisation en home cinéma ou en système stéréo, compatible avec divers amplificateurs.
Maintenance et réparation	Nettoyage régulier avec un chiffon doux, vérification des connexions, pas de pièces remplaçables par l'utilisateur.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser les limites de puissance recommandées pour éviter les dommages.
Informations générales	Fabrication artisanale, design élégant, garantie constructeur, disponibilité de pièces de rechange limitées.

FOIRE AUX QUESTIONS - Guarnieri Tradition Sonus Faber

Comment connecter mon Sonus Faber Guarnieri Tradition à mon système audio ?

Vous pouvez connecter le Sonus Faber Guarnieri Tradition à votre système audio en utilisant des câbles de haut-parleur de qualité. Assurez-vous de respecter la polarité (+ et -) lors de la connexion.

Quels sont les dimensions des haut-parleurs Sonus Faber Guarnieri Tradition ?

Les dimensions des haut-parleurs Sonus Faber Guarnieri Tradition sont de 33 cm de hauteur, 20 cm de largeur et 32 cm de profondeur.

Quel est le poids des Sonus Faber Guarnieri Tradition ?

Chaque haut-parleur Sonus Faber Guarnieri Tradition pèse environ 12 kg.

Quel type d'amplificateur est recommandé pour les Sonus Faber Guarnieri Tradition ?

Il est recommandé d'utiliser un amplificateur avec une puissance entre 50 W et 200 W par canal pour tirer le meilleur parti des Sonus Faber Guarnieri Tradition.

Comment entretenir mes haut-parleurs Sonus Faber Guarnieri Tradition ?

Pour entretenir vos haut-parleurs, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le fini.

Y a-t-il des problèmes de compatibilité avec certains appareils ?

Les Sonus Faber Guarnieri Tradition sont compatibles avec la plupart des amplificateurs et récepteurs audio, mais il est recommandé de vérifier les spécifications de votre appareil pour s'assurer d'une bonne harmonie.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des câbles, assurez-vous qu'ils sont correctement branchés et en bon état. Testez également avec un autre amplificateur ou source audio pour identifier l'origine du problème.

Les haut-parleurs sont-ils garantis ?

Oui, les Sonus Faber Guarnieri Tradition sont généralement couverts par une garantie de deux ans, mais il est conseillé de vérifier les conditions spécifiques auprès de votre revendeur.

Comment optimiser l'acoustique de ma pièce pour les Sonus Faber Guarnieri Tradition ?

Pour optimiser l'acoustique, placez les haut-parleurs à distance des murs et des coins, et envisagez d’utiliser des panneaux acoustiques pour réduire les échos et améliorer la qualité sonore.

MODE D'EMPLOI Guarnieri Tradition Sonus Faber

FRANÇAIS 1 Informations générales 22

1.1 Informations pour l’utilisateur 22

1.2 Garantie et assistance après-vente 23

1.3 Déclaration de conformité 23

2 Informations de sécurité 24 3 Installation 24

3.2.1 Instructions pour le branchement 25

3.3 Conseils pour l’installation:

l’enceinte dans une pièce

3.3.1 Systèmes Home Cinéma et

4 Entretien et nettoyage 27 5 Élimination 27 6 Données techniques 28 7 Illustrations 30

7.4 L’enceinte dans une pièce 39

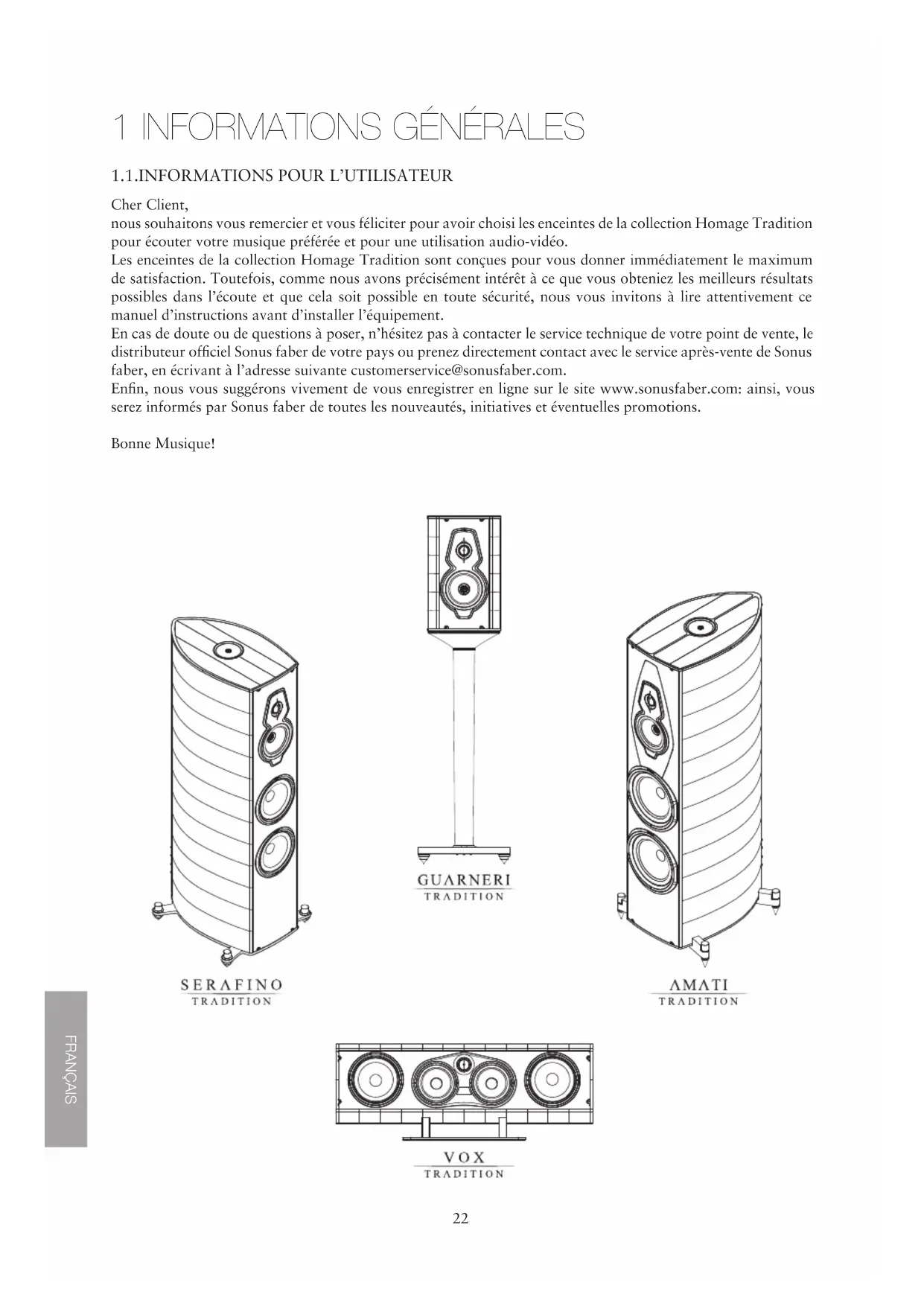

Cher Client, nous souhaitons vous remercier et vous féliciter pour avoir choisi les enceintes de la collection Homage Tradition pour écouter votre musique préférée et pour une utilisation audio-vidéo. Les enceintes de la collection Homage Tradition sont conçues pour vous donner immédiatement le maximum de satisfaction. Toutefois, comme nous avons précisément intérêt à ce que vous obteniez les meilleurs résultats possibles dans l’écoute et que cela soit possible en toute sécurité, nous vous invitons à lire attentivement ce manuel d’instructions avant d’installer l’équipement. En cas de doute ou de questions à poser, n’hésitez pas à contacter le service technique de votre point de vente, le distributeur officiel Sonus faber de votre pays ou prenez directement contact avec le service après-vente de Sonus faber, en écrivant à l’adresse suivante [e-mail]. Enfin, nous vous suggérons vivement de vous enregistrer en ligne sur le site www.sonusfaber.com: ainsi, vous serez informés par Sonus faber de toutes les nouveautés, initiatives et éventuelles promotions. Bonne Musique!

1.1.INFORMATIONS POUR L’UTILISATEUR

Sonus faber SpA dont le siège social est sis au Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, déclare, sous sa seule responsabilité que les Diffuseurs passifs appartenant à la

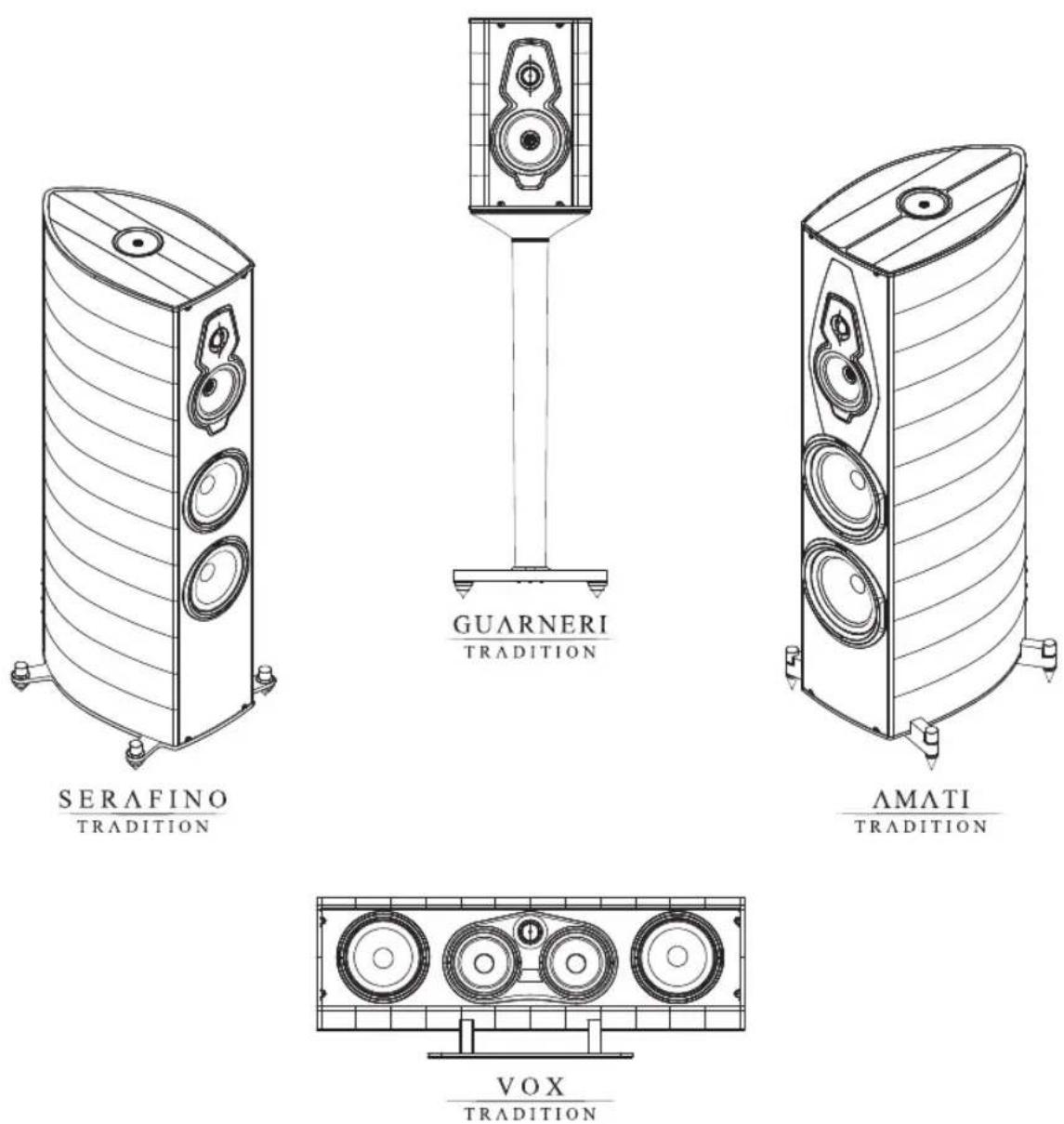

COLLECTION HOMAGE TRADITION

en votre possession a été conçue et fabriquée conformément à: Directive: 2014/30/UE (CEM) Compatibilité électromagnétique. 2011/65/UE (RoHS) Limitation de l’utilisation substances dangereuses dans les équipements électriques et électroniques. 2012/19/UE (DEEE) Déchets d’équipements électriques et électroniques. Normes: EN 60065:2014 Appareils audio, vidéo et appareils électroniques analogues - Exigences de sécurité. CEI EN 55013:2002 Récepteurs de radiodiffusion et de télévision et équipements associés - Caractéristiques des perturbations radioélectriques. EN 55020:2014 Récepteurs de radiodiffusion et de télévision et équipements associés - Caractéristiques d’immunité. EN 61000-4-3:2009 Compatibilité électromagnétique (CEM) - Partie 4-3 : techniques d’essai et de mesure - Essai d’immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques. EN 61000-6-1:2007 Normes génériques - Immunité pour les environnements résidentiels, commerciaux et de l’industrie légère. EN 61000-6-3:2013 Normes génériques - Norme sur l’émission pour les environnements résidentiels, commerciaux et de l’industrie légère. Arcugnano, 30/03/2016 Mauro Grange CEO

1.2.GARANTIE ET ASSISTANCE

APRÈS-VENTE Les enceintes de la collection Homage Tradition ont été conçues et fabriquées selon les standards de qualité les plus élevés. Toutefois, dans le cas (très improbable) d’une panne ou d’un mauvais fonctionnement les hautparleurs sont couverts par la garantie selon les termes prévus par la réglementation du pays où vous les avez achetés. Dans ce cas, nous invitons le propriétaire à s’adresse au revendeur Sonus faber auprès duquel il a effectué l’achat ou au distributeur officiel Sonus faber de votre pays; tous les contacts des distributeurs sont disponibles sur notre site http://sonusfaber.com/en-us/distributors. Par ailleurs, c’est dans votre intérêt que nous vous rappelons ce qui suit

• La garantie des enceintes couvre les éventuels défauts de fabrication;

• Conserver absolument le document prouvant l’achat de façon à pouvoir le montrer au revendeur en cas de nécessité;

• Conserver l’emballage original des enceintes pour qu’elles puissent être transportées sans dommages en cas d’expédition auprès du centre assistance autorisé;

• Les enceintes doivent être accompagnées d’une description du dysfonctionnement ou du défaut éventuellement rencontré. Les conditions suivantes annuleront la garantie du produit:

• Le produit a été démonté ou modifié par du personnel différent de celui du centre d’assistance autorisé par Sonus faber;

• Les conditions d’utilisation de l’appareil indiquées dans le paragraphe 6 Données techniques -Non tradurre le tabelle in FR- n’ont pas été respectées;

• Le produit a été utilisé de manière non conforme à ce qui est décrit dans ce manuel. FRANÇAIS24

• Le cas échéant, régler les pointes ou les pieds d’appui afin d’obtenir les meilleures conditions de stabilité possibles. Ne pas appuyer de corps étrangers pouvant compromettre l’intégrité ou la stabilité sur l’enceinte.

• Si l’enceinte est placée sur une autre surface d’appui que celles prévues (p. ex. étagères, bibliothèques ouvertes, meubles pour télévision, etc.), il faudra vérifier préalablement que ladite surface peut supporter le poids de la ou des enceintes. Vérifier également qu’il y a une friction suffisante afin d’éviter les déplacements de l’enceinte pouvant être causés par les vibrations qu’il produit pendant son utilisation. Le cas échéant utiliser des autocollants en caoutchouc que vous pourrez trouver dans toutes les quincailleries.

• Ne pas de mettre des objets contenant de l’eau, des liquides ou des substances inflammables ou liquéfiables sur l’enceinte.

• Respecter le plan de câblage indiqué dans le manuel d’instructions. Le branchement en parallèle de deux ou de plus de deux enceintes peut endommager votre amplificateur. En cas de doute, veuillez vous adresser à votre revendeur de confiance.

• Pendant le fonctionnement à haut volume du système de son, éviter de rester à proximité des enceintes. Cela peut provoquer des dommages permanents à l’ouïe. Tenir les enfants à une distance de sécurité d’au moins 50 cm de l’enceinte.

• Les Systèmes d’enceintes produisent un champ électromagnétique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des appareils électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l’enceinte. Si cela devait se vérifier, augmenter la distance de ces appareils des diffuseurs. Il est déconseillé de mettre des cartes de crédit ou d’autres dispositifs similaires à lecture magnétique sur l’enceinte.

• La technologie de fonctionnement des enceintes est basée sur les principes d’électromagnétisme, et par conséquent, l’utilisateur devra éviter d’utiliser des appareils qui génèrent de forts champs électromagnétiques qui pourraient perturber le fonctionnement de l’enceinte. Éviter de mettre des appareils d’émission et de réception tels que les téléphones mobiles, les téléphones sans fil, les installations d’intercommunication, etc. sur lesdites enceintes.

• Ne pas connecter directement avec un système de diffusion sonore à tension constante (100 V, 70,7 V ou semblables). Cela peut surcharger le système et endommager l’enceinte et/ou la centrale d’amplification.

• Ne pas approcher entre eux les câbles audio et les câbles de l’alimentation électrique. à proximité des câbles d’alimentation se trouver un champ électromagnétique qui peut causer un bourdonnement désagréable. Dans ce cas, penser à éloigner les câbles audio et les câbles d’alimentation.

• Le cas échéant, faire très attention au montage/ démontage du peigne tenseur de fil. S’assurer que les chevilles de l’étrier inférieur sont bien introduites dans leurs sièges avant de tendre les fils pour fixer l’étrier supérieur.

• Les bornes de l’enceinte sont équipées de raccord pour fiche banane et sont protégées par des capuchons amovibles afin d’éviter tout branchement accidentel à des prises de courantnon protégées. N’enlever lesdits couvercles que dans le cas où vous auriez l’intention de vous servir de ce type de connexion et qu’après avoir vérifié que l’autre bout du câble est connecté aux bornes de sortie de puissance de l’amplificateur.

2 INFORMATIONS DE SÉCURITÉ

3 INSTALLATION Procédez au déballage tel que décrit ci-dessous. Consultez les images du 7 Illustrations.

Tenir solidement l’appareil avec les deux mains pour éviter de le faire tomber! Les opérations indiquées sont effectuées avec une plus grande sécurité et commodité par deux personnes. es matériaux d’emballage peuvent polluer! Ne pas jeter ces matériaux comme des déchets domestiques mais les remettre à un centre de récolte et de recyclage des déchets. Ne pas laisser les matériaux d’emballage à disposition des enfants! Possibilité d’empoisonnement ou d’étouffement à cause d’ingestion. FRANÇAIS25 En plus des enceintes, les emballages contiennent: Suivre les indications suivantes selon le modèle que vous possédez. Consultez les images du 7 Illustrations. Le panneau postérieur de chaque enceinte présente des bornes de branchement qui acceptent des branchements avec des fiches fourches, des bananes et un câble dénudé. Les modèles Amati Tradition, Serafino Tradition et Guarneri Tradition présentent 4 terminaux qui permettent ces modalités de branchement: MONO-CÂBLAGE Les terminaux doivent être laissés branchés entre eux par des ponts et le branchement devra être effectué en connectant une enceinte aux bornes de sortie du canal droit de l’amplificateur et l’autre enceinte aux bornes de sortie du canal gauche de l’amplificateur, en respectant la polarité, exactement comme illustré sur la Figure 9. Si un ou plusieurs de ces articles étaient manquants, veuillez en avertir le revendeur auprès duquel vous avez effectué l’achat. Toutes les enceintes de la Collection Homage Tradition ont été emballées afin de préserver efficacement le contenu et dans le même temps, simplifier leur extraction. Suivre les indications suivantes générales:

• Conserver les matériaux d’emballage pour tout transport futur éventuel ;

• Ne pas porter de montre, bracelets, bagues, etc. afin d’éviter de rayer les enceintes et leurs finitions. De même, faire attention de protéger les enceintes contre d’éventuelles parties métalliques des vêtements, telles que des fermetures éclair, des boutons, des boucles, des rivets, etc.

• Pendant l’ouverture, suivre les indications reportées sur l’emballage.

Les branchements doivent être effectués avec les appareils éteints!

AMATI GUARNERI SERAFINO VOX

1 Book photos 1 Book photos 1 Book photos 1 Book photos 1 Manuel 1 Manuel 1 Manuel 1 Manuel 1 Linge de nettoyage 1 Linge de nettoyage 1 Linge de nettoyage 1 Linge de nettoyage 1 kit de nettoyage 1 kit de nettoyage 1 kit de nettoyage 1 kit de nettoyage 2 tendeur de fil 4 tendeur de fil 2 tendeur de fil 2 tendeur de fil 4 Pieds 4 Pieds 4 Sous-pointes 4 Sous-pointes 1 Sachet avec 8 vis 4 Bloqueur de pointe FRANÇAIS26 BI-CÂBLAGE Ce type de connexion sert à augmenter en général la qualité de reproduction et, en particulier, à améliorer la résolution des détails en basses fréquences. Il requiert l’utilisation de deux couples de câbles de puissance selon les modalités suivantes : retirer les branchements entre les terminaux (ponts), brancher chaque couple de terminaux indépendamment de l’amplificateur comme illustré sur la Figure 10. BI-AMPLIFICATION La bi-amplification améliore en général la reproduction du son, en apportant davantage de dynamique et un plus grand contrôle des basses fréquences. Sa réalisation prévoit l’utilisation de deux amplificateurs stéréophoniques, deux couples de câbles de puissance et le retrait des branchements entre les terminaux des enceintes. Un amplificateur sera utilisé pour l’amplification des hautes fréquences (canaux D et G) et branché avec un couple de câbles de puissance aux terminaisons dédiées aux enceintes pour les hautes fréquences. Le deuxième amplificateur sera utilisé pour l’amplification des basses fréquences (canaux D et G) et branché avec un couple de câbles de puissance aux terminaisons dédiées aux enceintes pour les basses fréquences. Voir la Figure 11. Le modèle Vox Tradition présente deux terminaux de branchement ; le type et la modalité de branchement sont montrés sur la Figure 12. Le serrage soigné des contacts et son contrôle périodique contribue à l’amélioration des prestations. Les enceintes de la collection Homage Tradition ont été conçues pour être facilement insérées dans une pièce. Pour obtenir les meilleures prestations, suivre ces indications. Consultez les images du 7 Illustrations.

1. Le choix de la pièce d’écoute et de l’emplacement

des enceintes influencent la performance de tout le système de reproduction. Il est préférable de choisir une pièce de forme irrégulière, parce que cela peut améliorer les performances dans le milieu choisi puisque la formation d’ondes stationnaires est ainsi limitée;

2. 2. Les tapis et les tentures en quantité non

excessive influencent positivement la réponse acoustique et contribuent à leur tour à l’absorption des réflexions et des ondes stationnaires générées dans la salle d’écoute;

3. Il n’existe pas de règles fixes et universelles

valables pour toutes les pièces. Toutefois une bonne approche au problème de la disposition des enceintes dans une pièce est de partir en divisant idéalement le plan de la pièce d’écoute en trois surfaces équivalentes, comme le montre les lignes en pointillées sur la Figura 13. Ensuite, il faudra placer les enceintes sur la première des lignes tracées (A), bien loin des murs latéraux, et placer le poste d’écoute sur la seconde (A), comme indiqué à la Figura 13. De cette façon, on garantit la présence d’une bonne quantité d’air tout autour des éléments impliqués dans la reproduction stéréophonique, en plaçant d’un côté les enceintes qui sont à même de travailler en toute liberté, et de l’autre la personne qui écoute, à l’abri des retours acoustiques générés à proximité des murs et des coins de la pièce. La Figura 14 montre la manière dont il faudrait faire converger les axes des enceintes vers le point d’écoute, en se croisant sur celui-ci et en créant de cette façon la configuration typique « en triangle isocèle ». Cet ultérieur détail, qui consiste à orienter les enceintes en visant littéralement les oreilles de celui qui écoute, permet d’améliorer considérablement la mise au point de l’image stéréophonique. Tout en étant conscients du fait que les conseils donnés visant à créer des conditions quasi idéales d’écoute ne pourront pas être appliqués par tous nos clients à cause de difficultés objectives liées à l’aménagement des espaces domestiques, nous vous conseillons de placer les deux enceintes loin des coins de la pièce et à une distance d’au moins 100 cm des murs latéraux et du mur du fond. De plus, nous conseillons de placer les deux enceintes à une distance minimale l’un de l’autre de 180 cm ainsi qu’entre chaque enceinte et le point d’écoute. Après les premières écoutes, une variation de la distance entre les enceintes et entre chacune d’elles et le point d’écoute pourra être nécessaire.

3.3.CONSEILS POUR L’INSTALLATION: L’ENCEINTE DANS UNE PIÈCE

FRANÇAIS27 Les diffuseurs de la collection Homage Tradition ne nécessitent pas d’entretien spécial à part un nettoyage régulier général. Pour préserver la finition des enceintes, les couvrir avec la housse de protection en tissu, surtout dans l’éventualité d’une période de repos prolongée du système. Élimination des appareils électriques et électroniques. Directive RAEE 2002/95/CE - RoHS 2011/65/EU Le symbole de la poubelle barrée présent sur l’appareil indique que le produit, en fin de vie utile, doit être traité séparément des déchets domestiques. L’utilisateur est responsable de la remise de l’appareil, en fin de vie, aux structures de récolte appropriées. La récolte différenciée appropriée pour le lancement successif de l’appareil remis au recyclage, au Pour nettoyer le bois de la caisse, il est déconseillé d’utiliser des produits tels que la cire ou des détergents, qui pourraient tacher ou endommager le bois ou les enceintes. Utiliser un chiffon doux (en microfibre par exemple, comme celui qui est fourni) et éventuellement juste humidifié (avec le liquide fourni). Le bois est un matériau naturel et toujours Les enceintes de la collection Homage Tradition peuvent être utilisées, en plus que pour l’écoute stéréophonique traditionnelle, dans des systèmes de « home cinéma » et « multicanal ». À part les règles indiquées en ce qui concerne les diffuseurs des canaux principaux (frontaux), les enceintes destinées à la reproduction des canaux postérieurs devront être placés comme indiqué sur la Figura 14, avec l’enceinte centrale exactement en ligne avec l’axe vertical passant par le centre de l’écran vidéo (au-dessus ou en dessous de l’écran) alors que le subwoofer pourra être indifféremment placé dans n’importe quel point de la pièce d’écoute en évitant cependant de le placer à proximité des angles. Pour plus de détails sur la meilleure mise au point, nous vous conseillons de lire attentivement les indications fournies avec votre système d’amplification. vivant, il est donc sensible aux agents extérieurs. Éviter de placer le haut-parleur à proximité de sources de chaleur ou près des fenêtres ou des baies vitrées, surtout pendant les mois d’été. Ne pas laisser les enceintes exposées aux rayons du soleil. Pour nettoyer les surfaces métalliques et le verre des enceintes de la collection Homage Tradition, utiliser le linge et le liquide fourni. S’il y a de la poussière sur le meuble, les panneaux frontaux et les enceintes, utilisez un pinceau doux en faisant très attention de ne pas endommager les membranes délicates des enceintes. Ces attentions conservent parfaitement les enceintes pendant de nombreuses années. Le temps contribuera à améliorer le son du fait du rodage des parties en mouvement (membranes et suspensions), et la chambre acoustique réagira de mieux en mieux au fur et à mesure qu’elle sera utilisée: les mêmes règles sont valables pour les instruments de musique à cordes ! traitement et à l’élimination compatible avec l’environnement permet d’éviter des effets négatifs possibles sur l’environnement et sur la santé et favorise le recyclage des matériaux dont est composé le produit. Pour plus d’informations relatives aux systèmes de récolte disponibles, s’adresser au service local d’élimination des déchets, ou au revendeur / magasin où a été effectué l’achat.

5 ÉLIMINATION Risques d’endommagement du meuble de l’appareil ! N’utilisez pas de produits de nettoyage, de cire pour meubles, de liquides détergents ou d’alcool. N’utilisez pas de chiffon rugueux. Cetappareil contient des matériaux qui peuvent polluer s’ils sont dispersés dans l’environnement. Remettez l’appareil à éliminer à un centre de collecte différenciée. FRANÇAIS28 AMATI System
