MODE D'EMPLOI B1271A1CH Tripp Lite

Manuel de l'utilisateur

Prolongateur 4K 60 Hz USB Type-C™ à HDMI sur câblage Cat6

Modèle : B127- 1A1- CH

USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.

English 1 • Espanol 9 • Pyszczny 25

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Transmetteur local
• Récepteur
• Source d'alimentation externe (entree : 100 à 240 V, sortie : 24 V 1 A)
• Adaptateurs de fiche : NEMA 1-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie)
• Quincaillerie de montage
• Manuel de l'utilisateur

Accessoires en option

Cordon de raccordement à fils rigides 24 AWG Cat6 de la série N202
- Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A
- Câbles USB-C de la série U420

Caracteristiques du produit

• Prolonge un signal 4:4:4 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source.
• Le port 3.0 de la distribution de puissance USB-C fournit le chargement du dispositif tout en prénant en charge une entrée pouvant atteindre jusqu'à 60 W (20 V 3 A).
• Le port HDMI local intégré prend en charge la technologie multirésolution, permettant la connexion des moniteurs locaux de différentes résolutions sans avoir d'effet sur le signal prolongé 4K @ 60 Hz.
• L'appareil récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au recepteur à distance d'être installés au mur, montés dans un bâti ou sur un poteau
• Prend en charge 8 canaux de modulation par impulsion et codage linéaire, AC-3, l'audio numérique DTS et USB Type-C 1.2.
• Prêt à l'emploi -aucun logiciel ou gestionnaire de périphérique requis

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer pour afficher à 60 Hz. Reverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle_annocée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrons peuvent avoir un réglage par défaut configuré à HDMI 1.4.
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Confirmer que le réglage Ultra HD (UHD) Deep Color (couleur fonçée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/dumontateur quels ports HDMI prennant en charge UHD Deep Color (couleur fonçée ultra-haute définition).

Remarque: Si l'utilisateur souhaite raccorder un monitreur local à l'installation, selon la marque/le modele de la télévision/du monitreur, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le monitreur pour obtenir une résolution de 4K 60 Hz.

Instructions de montage

La quincaillerie de montage est incluse pour permettre différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent etre fixes pour différentes installations.

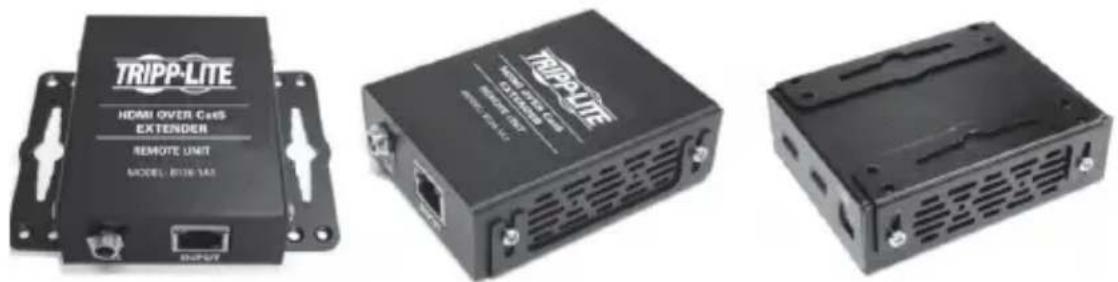

Montage au mur

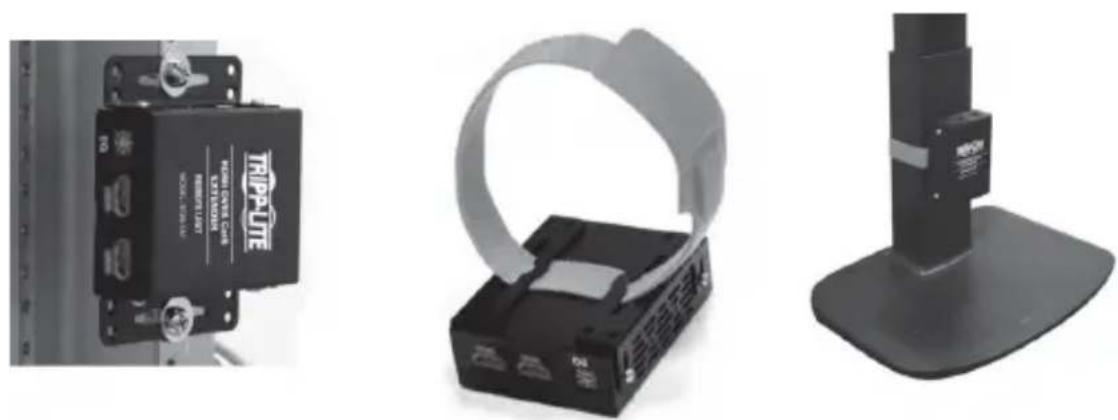

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Installation

Remarques :

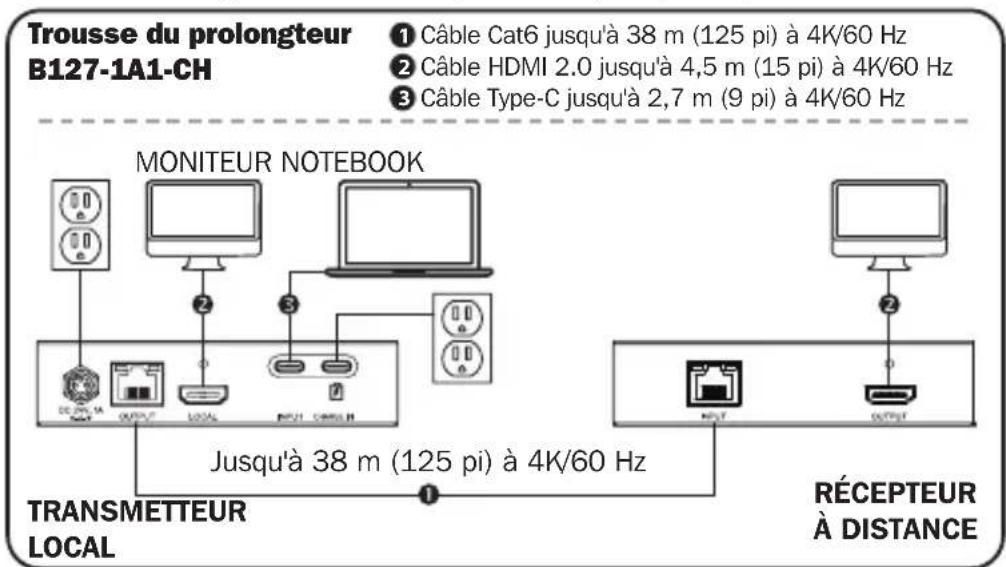

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les cables à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limite qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
3) Aucune alimentation exter n'est requise pour les recepteurs à distance en raison de la technologie alimentation par cable (PoC) incorporee au transmetteur.

1. S'assurer que tout l'équipement de l'installation — comme les télévisions/moniteurs, ordinateurs portables et le transmetteur — est hors tension.
2. À l'aide d'un cable USB Type-C ( comme les cables de la série U420 de Tripp Lite), connecter la source USB-C au port INPUT (entrée) sur le transmetteur local.

Installation

1. Facultatif : à l'aide d'un cable HDMI 2.0 ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter la source HDMI au port LOCAL sur le transmetteur.
2. Facultatif : à l'aide d'un adaptateur d'alimentation de la distribution de puissance de la source, brancher le connecteur USB-C dans le port CHARGE IN (entree de la charge) sur le transmetteur local. Le port 3.0 de la distribution de puissance USB-C prend en charge une entree pouvant atteindre jusqu'à 60 W (20 V 3 A).
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Levoyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s/allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s/allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source USB-C sous tension. Levoyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la presente garantie, vous doivent obtenir un numéro d'autorisération de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union europeenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipment usage au recyclage pourvu qu'il soit remplace par un équipement équivalent (ça la varie selon les pays)
• De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

AVERTISSEMENT

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou affecter de façon majeure sa sécurité ou son efficacité.
