MANUAL DE USUARIO B1271A1CH Tripp Lite

Manual del Propietario

Extensor USB Tipo C™ a HDMI sobre Cat6 4K 60 Hz

Modelo: B127-1A1-CH

USB Tipo C y USB C sonmares commerciales registradas del USB Implementers Forum

English 1 • Français 17 • Pycckn 25

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

• Unidad Transmisora Local
• Unidad Receptora
• Fuente de Alimentacion Extera (Entrada: 100V 240V ), Salida: 24V 1A)
• Adaptadores de Clavija: NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).
• Accesorios de Instalación
• Manual del Propietario

Accesorios Opcionales

• Cable Patch Cat6 de Alambre Sólico 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
• Cables USB C de la Serie U420

Characteristicas del Producto

• Extienda una seals de 4K (3840 x 2160 @60 Hz) 4:4:4 hasta a 38 m [125 pies] de la fuente
• El puerto USB C PD 3.0 proporcióna la energia de dispositivos cuando soja, una entrada de hasta 60W (20V 3A).
• El puerto HDMI local incorporealsoportatecnologia de multiresolution,permitiendolaconexiondemonitores localesdevariasresolucionessinafectarlasenalextendida de4K @60Hz.
• Launidad receptora remota cuenta con un control de ecualización (EQ) incorporable y ajuste deImagen EDID automatístico
• Incluye los accesos de instalación que permitte instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.
• Soporta LPCM de 8 canales, AC-3, audio digital DTS y USB Tipo C 1.2.
• Conectar y Usar—No require software ni controladores

Limitación de Responsabilidad

Antes de la instalación, revise los siguientes ajustes de su(s) fuente(s) y TV o Monitor(es):

1. Configure el monitor a 60Hz . Revise la configuración de fabrica, ya que como valor predeterminado pueda estar configurado para una Frequencia (Hz) menor que la announcements.
2. Asegurar de que el valor de entrada de su monitor está configurado a HDMI 2.0. Algunas pantallas peuvent tener una configuración predeterminada a HDMI 1.4
3. Verifique que su monitoronga habilita la direccion HDR. Algunas pantallas peuvent tener esta direccion deshabilitada como configuracion de fabrica.
4. Cerciórese que la Configuración de Color Verdadero Ultra HD [UHD] está fácilada en su TV o Monitor. Confirme con el fabricante de su Televisor o Monitor qué puertos HDMI soportan Color Verdadero UHD.

Note: Si desea conectar un monitor local a su instalacion,dependiendo del fabricante o modelos de su televisor o monitor,可以更好 ser necessario deshabilitar el ajuste de color verdadero UHD en su televisor o monitor local para lograr la resolution 4K 60Hz.

Instrucciones de Instalación

Se incluyen accesorios de instalación para permitir una variedad de métodos de instalación. Las siguientes imagenes ilustran como poder fingarse los soportes de instalación incluidos para las differentes instalaciones.

Instalación en la Pared

Instalación en

Rack de 19"

de Ancho Instalación en Poste

Instalación

Notas:

1) Haga pruebas para asegurar que toda la instalacion trabajo correctamente antes de tender los cables a工程技术 y paredes.
2) Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre sólico 24 AWG.El uso de cable Cat6 de alambre trenzado o cable con un calibre (AWG) mayor a 24 AWG, resultaré en una distancia de extension más corta. Un cableado de número mayor de calibre, como 26 AWG,tiene capacité de transmisión mas limitada que el cableado de menor calibre. Todos los cables Cat6 de la Serie N202 de Tripp Lite estarches con cableado de alambre sólico 24 AWG.
3) No se requires alimentación externa en las unidades receptoras remotas debido a la Tecnología PoC incorpora de las unidades transmisoras.

1. Asegürese de que todos los equipos en la instalación – como televisores, monitores, laptops y el transmisor – estén apagados.
2. Usando un cable USB Tipo C (como los cables U420 de Tripp Lite), conecte la fuente de USB C al puerto marcado INPUT en launidad transmisora local.

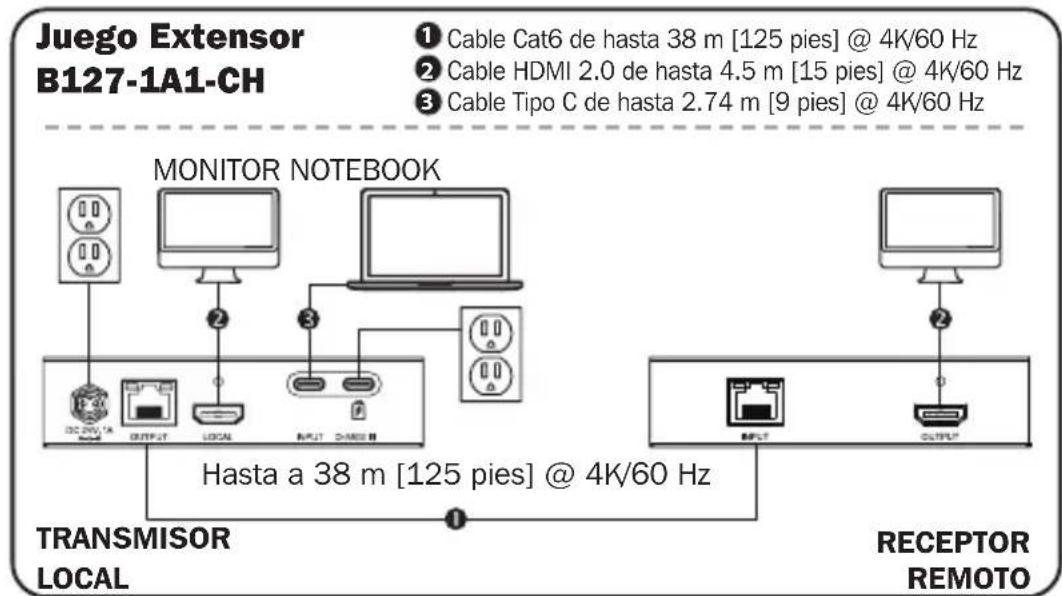

Instalación

1. Ooptional: Utilizando un cable HDMI 2.0 (como los cables série P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte la fuente de HDMI al puerto marcado LOCAL en launidad transmisora local.
2. Ooptional: Usando el adaptor de corriente PD de su fuente, enchufe el conductor USB C en el puerto de ENTRADA DE CARGA en launidad transmisora local. El puerto USB C PD 3.0 soporta entrada de hasta 60W (20V 3A).
3. Usando cable Cat6, conecte el puerto RJ45 en launidad transmisora local al puerto RJ45 en launidad receptora remota.
4. Utilizando un cable HDMI 2.0 (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), conecte launidad receptora remota del puerto HDMI a un monitor.
5. Encienda susTelevisores ymonitores conectados.ElLED LOCAL (naranja) se iluminará paraindicar que Puerto local hasido conectado a una pantalla.
6. Conecte la fuente de alimentación externa a launidad transmisora local y enchufela en un tomacorrientes de pared (optional), un Supresor de Sobretensiones, una Unidad de Distribución de Energía [PDU] o un Sistema de Respaldo Ininterruptible [UPS] de Tripp Lite. El LED POWER (verde) en launidad transmisora local se iluminará para indicar que launidad está recubiendo energia de la fuente de alimentación externa. El LED POWER (verde) en launidad receptora remota se iluminará para indicar que launidad está recubiendo energia de launidad transmisora local a性和 de una Tecnología PoC.
7. Encienda la fuente USB C. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se está recibiendo una seals de la fuente.
