DCode 700095000000090 - Baignoire Duravit - Notice d'utilisation et mode d'emploi gratuit

Marque	Duravit
Modèle	DCode 700095000000090
Type de produit	Baignoire encastrable (alcôve, coin, contre-cloison)
Matériau	Acrylique avec base contreplaqué
Dimensions (L x l x H)	1700 x 700 x 460 mm
Poids	Environ 30 kg
Alimentation	Aucune (baignoire non électrique)
Fonctions principales	Baignoire de bain standard avec évacuation et trop-plein (non fournis)
Accessoires fournis	Cadre de support, pieds réglables, vis et rondelles
Accessoires optionnels	Bride de carrelage (790112), supports muraux (791224, 791212, etc.)
Installation	Professionnelle requise, conforme aux codes locaux
Entretien et nettoyage	Nettoyer avec un chiffon doux et produit non abrasif ; utiliser du silicone à base d'alkoxy pour les joints
Sécurité	Vérifier l'absence de câbles électriques dans les cloisons avant perçage
Pièces détachées et réparabilité	Pièces disponibles via Duravit ; réparation par un professionnel recommandée
Garantie	Consulter les conditions Duravit
Normes	UPC, Code national de la plomberie du Canada, CSA B45.5-17/IAPMO Z124-2017

FOIRE AUX QUESTIONS - DCode 700095000000090 Duravit

Quel type de baignoire est le Duravit DCode 700095 ?

C'est une baignoire encastrable conçue pour une installation en alcôve, coin ou contre-cloison, en acrylique avec base en contreplaqué.

Quelles sont les dimensions de cette baignoire ?

Les dimensions typiques sont : Longueur 1700 mm, Largeur 700 mm, Hauteur 460 mm. Vérifiez la fiche technique sur pro.duravit.us pour les dimensions exactes.

L'évacuation et le trop-plein sont-ils fournis ?

Non, l'évacuation et le trop-plein ne sont pas inclus et doivent être achetés séparément. Le raccordement est illustré dans la notice.

Puis-je installer la baignoire moi-même ?

L'installation doit être réalisée par un plombier professionnel conformément aux codes locaux. Des connaissances en plomberie et construction sont requises.

Comment niveler la baignoire ?

Utilisez les pieds réglables fournis. Placez la baignoire sur ses pieds, vérifiez le niveau avec un niveau à bulle, ajustez les pieds et serrez le contre-écrou.

Quel type de silicone utiliser pour les joints ?

Utilisez du silicone à base d'alkoxy. Le silicone à base d'acide acétique peut endommager l'acrylique. Appliquez le silicone après installation et laissez sécher 24h avant de remplir.

Comment entretenir la baignoire en acrylique ?

Nettoyez avec un chiffon doux et un nettoyant non abrasif. Évitez les éponges rugueuses et les produits chimiques agressifs.

Quelles précautions de sécurité dois-je prendre ?

Avant de percer les cloisons, assurez-vous qu'il n'y a pas de fils électriques ou de chauffage derrière. Portez des équipements de protection.

Où puis-je trouver les pièces détachées ?

Les pièces détachées sont disponibles via Duravit ou les revendeurs agréés. Les accessoires optionnels comme la bride de carrelage (790112) sont listés dans la notice.

La baignoire est-elle conforme aux normes ?

Oui, elle est conforme au Uniform Plumbing Code (UPC), au Code national de la plomberie du Canada et à la norme CSA B45.5-17/IAPMO Z124-2017.

MODE D'EMPLOI DCode 700095000000090 Duravit

Baignoire, carrelée (alcôve, coin, contre-cloison)

À propos de ces instructions

Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.

Lectorat ciblé et compétences

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.

Explication des mots-clés et des symboles

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.

ATTENTION

S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau

Indication de la durée (par ex. 10 minutes)

Action requise

Instructions sur la sécurité

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.

Observez les règlements d'installation locaux et les normes nationales particulières en tout temps.

Avant l'installation

Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur pro.duravit.us.

Les produits sont conformes aux codes suivants :

• Uniform Plumbing Code (UPC ^® )
• Code national de la plomberie du Canada

Les produits sont conformes aux normes suivantes :

• CSA B45.5-17/IAPMO Z124-2017

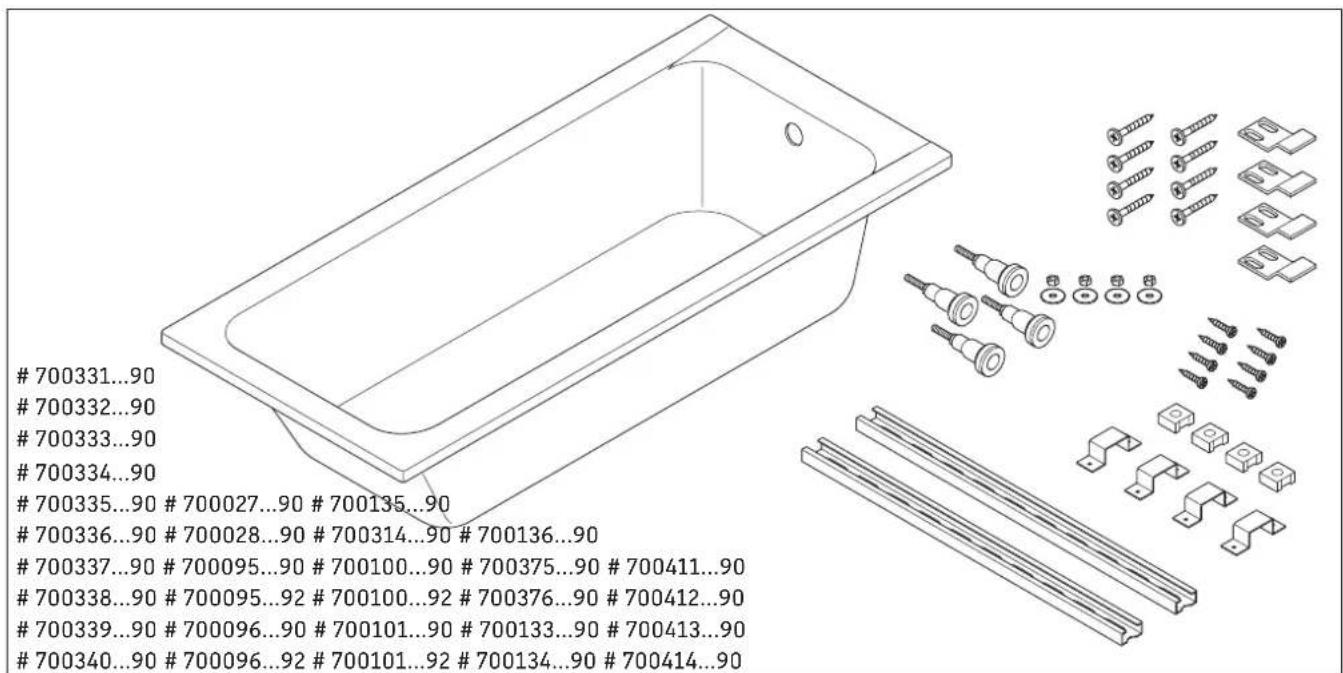

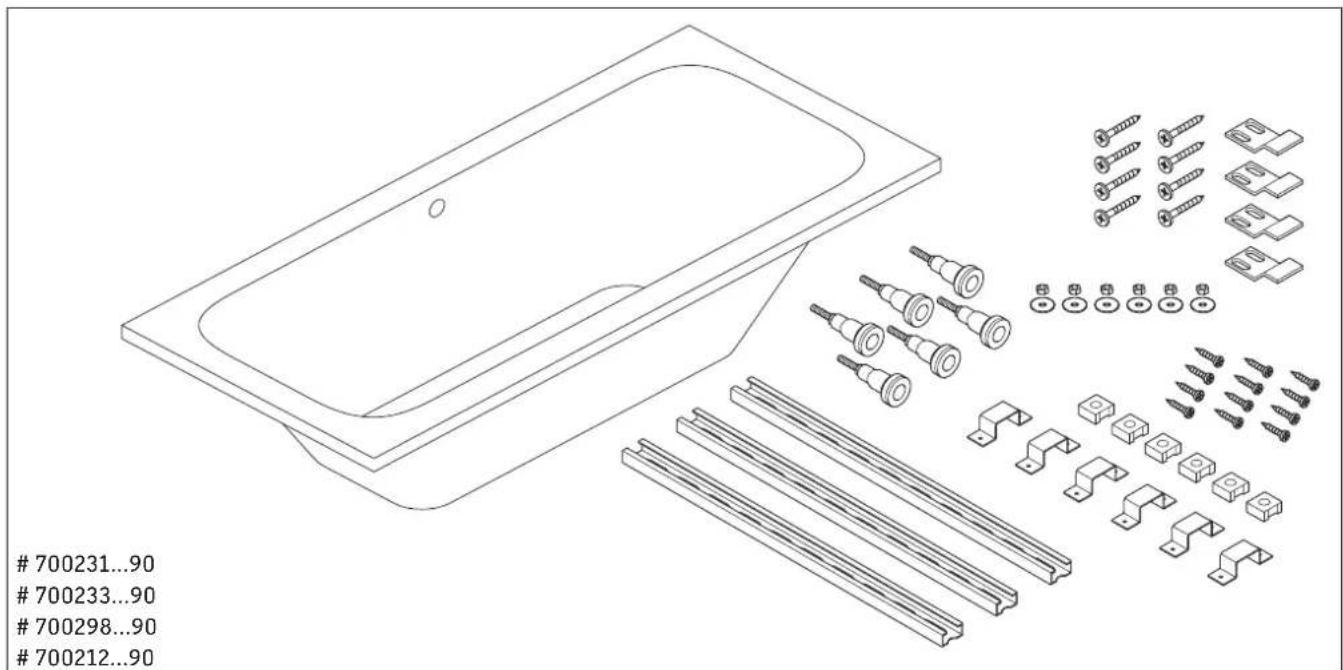

Accessoires optionnels (non fournis)

790112 (bride de carrelage)

791224

791212

790252

790220

790219

791264

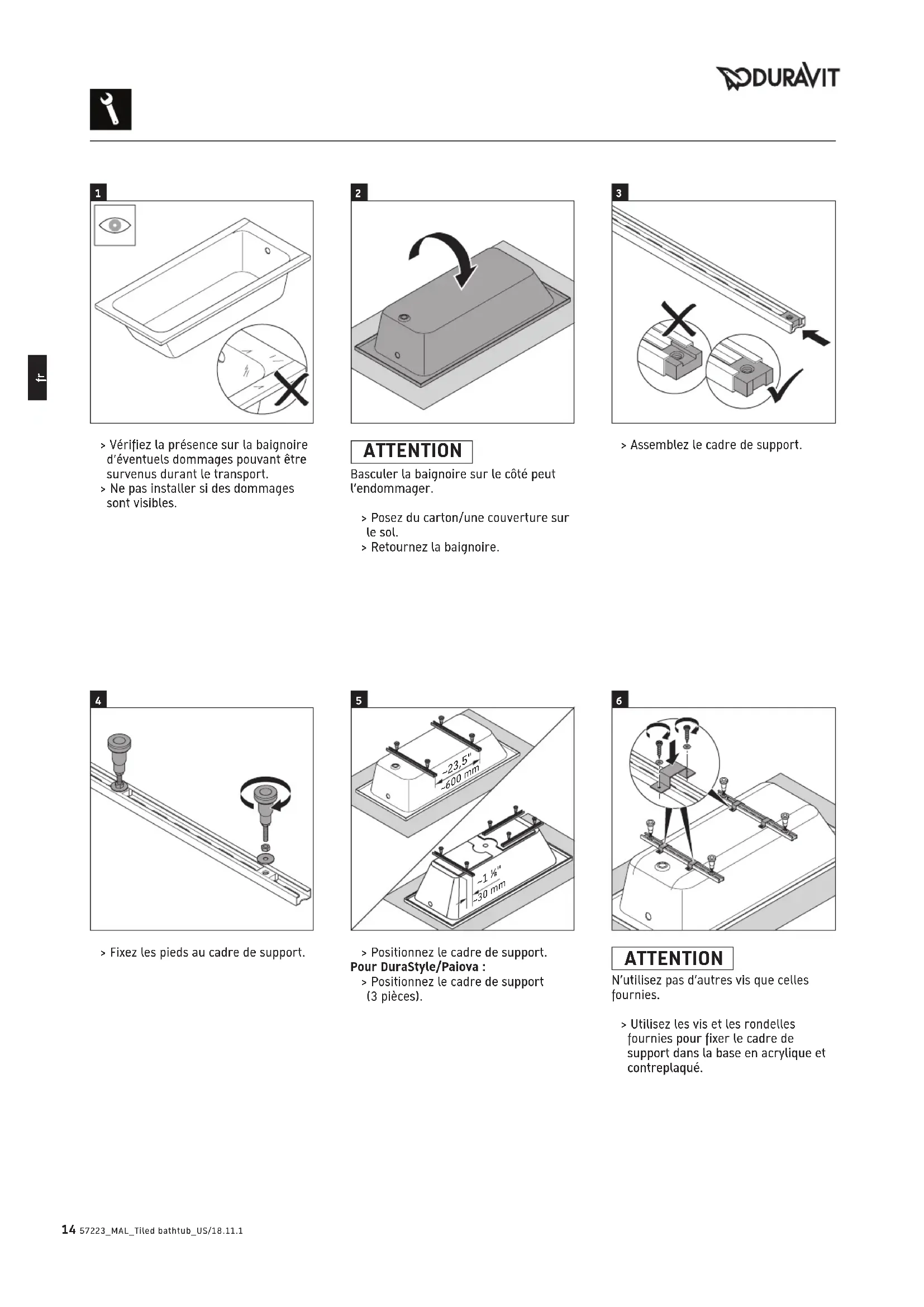

Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.

2

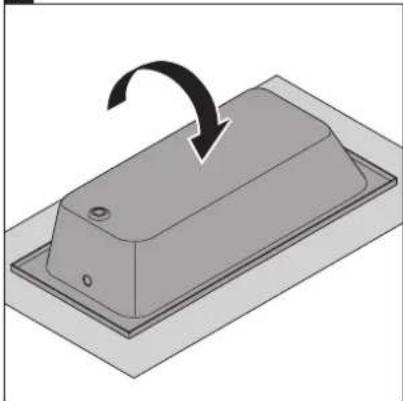

Basculer la baignoire sur le côté peut l'endommager.

Posez du carton/une couverture sur le sol.
Retournez la baignoire.

3

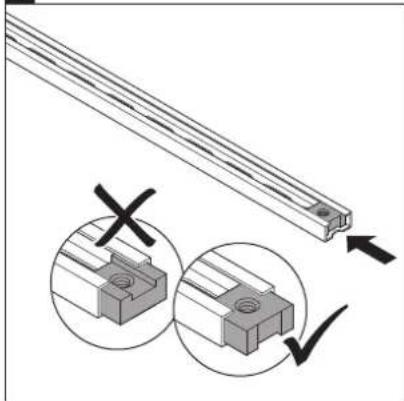

Assemblez le cadre de support.

4

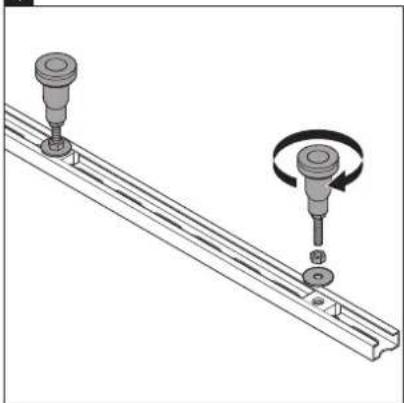

Fixez les pieds au cadre de support.

5

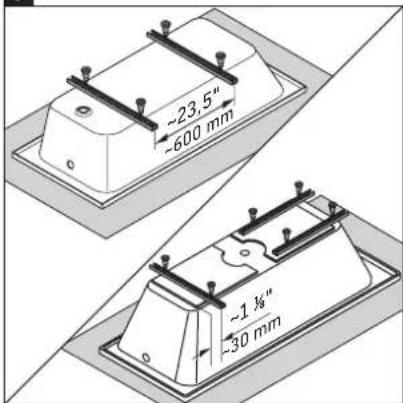

Positionnez le cadre de support. Pour DuraStyle/Paiova :
Positionnez le cadre de support (3 pièces).

6

N'utilisez pas d'autres vis que celles fournies.

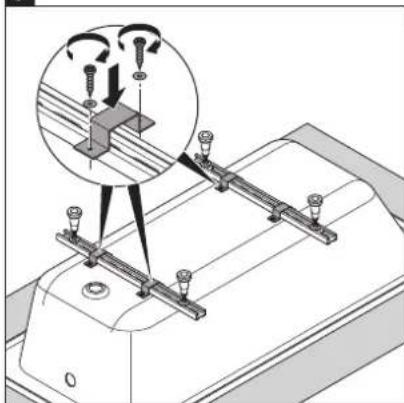

Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.

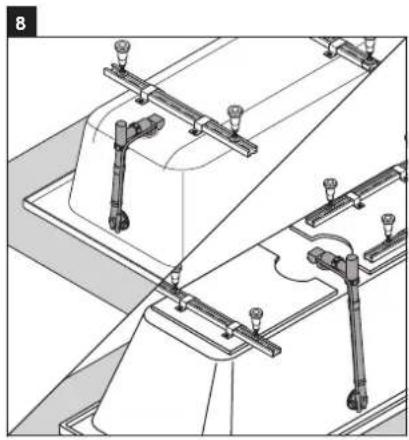

Nivelez les pieds avant de poser la baignoire.

Raccordez l'évacuation et le trop-plein (non fournis).

Placez la baignoire sur ses pieds.

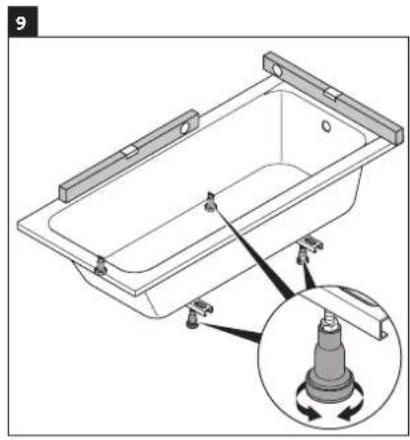

Assurez-vous que la baignoire est nivelée.

Ajustez les pieds si nécessaire.

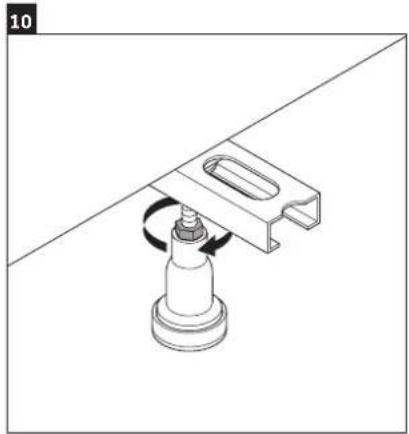

Resserrez le contre-écrou pour fixer les pieds.

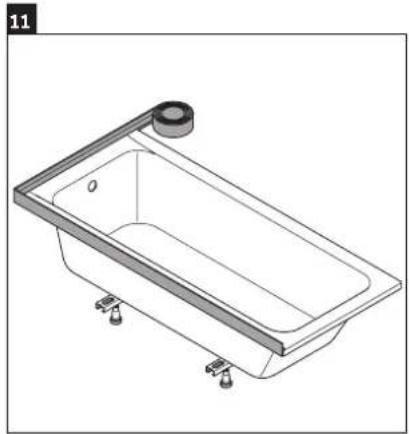

Fixez la bride de carrelage (non fournie).

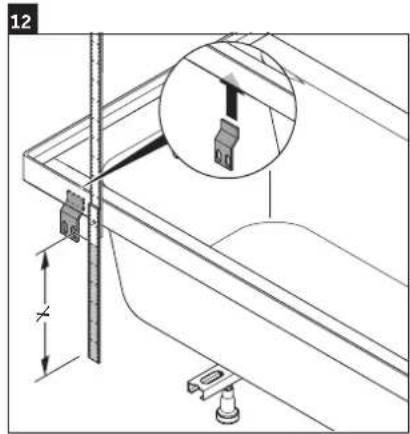

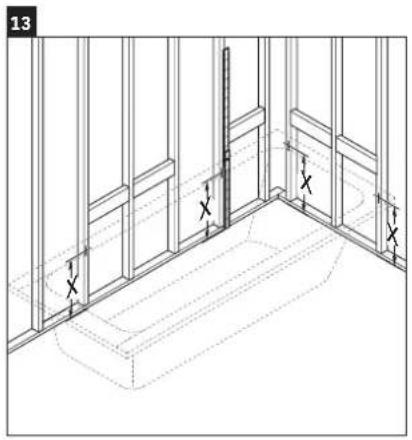

Mesurez la hauteur pour les supports.

Marquez les trous pour les supports dans le cadre mural.

AVERTISSEMENT

Blessures mortelles par choc électrique!

Un contact avec les fils électriques peut entraîner un choc électrique.

Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

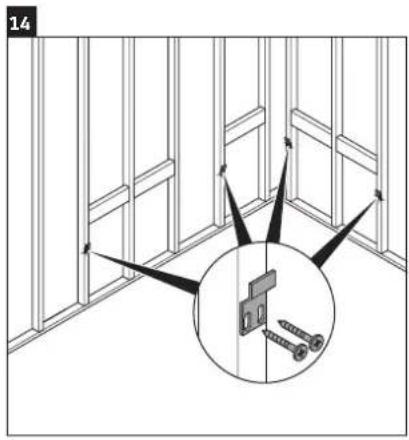

Apposez 4 supports de montage sur le cadre de la cloison pour le support latéral de la baignoire.

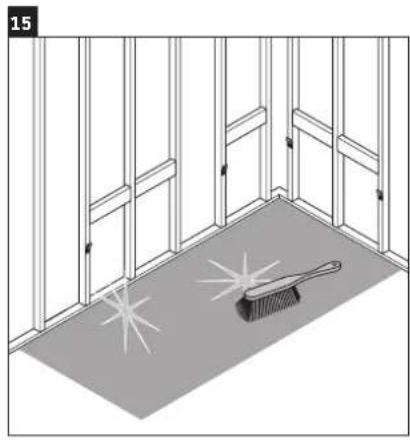

Nettoyez la surface sous la baignoire.

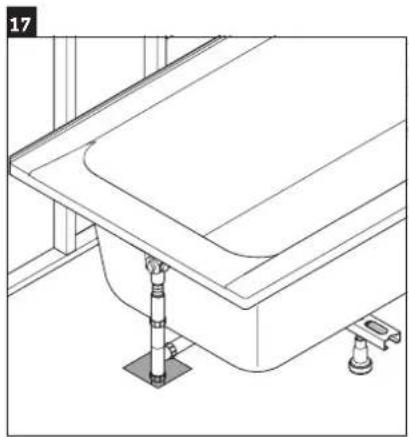

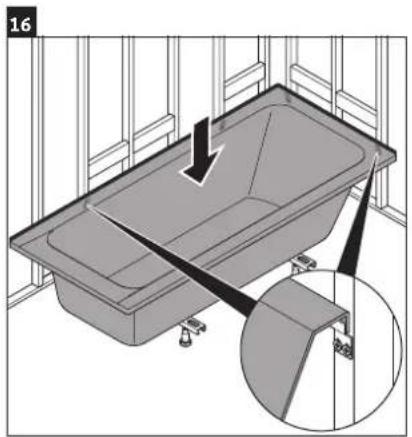

Placez la baignoire dans le cadre prévu.

Protégez la baignoire en la posant sur les supports muraux.

trop-plein au système d'évacuation.

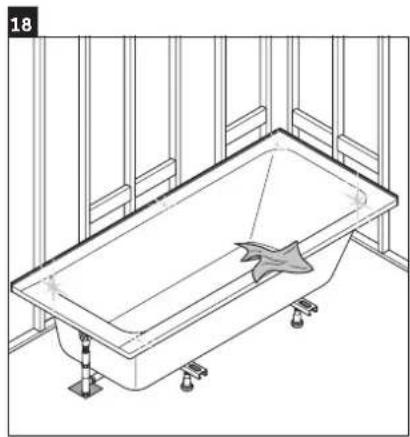

Nettoyez la baignoire. > Raccordez l'évacuation

19

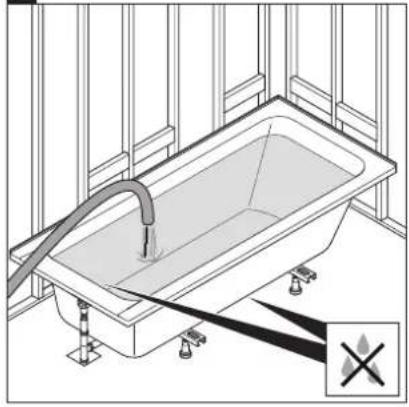

Remplissez la baignoire d'eau.
Vérifiez la présence d'éventuelles fuites.

20

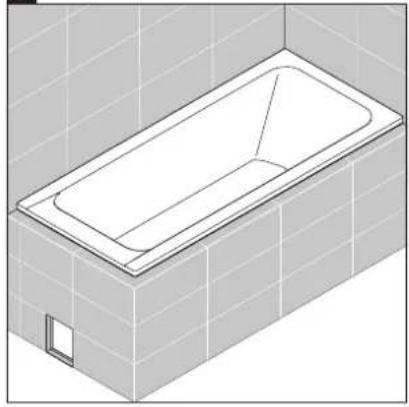

Terminez la cloison et le carrelage.

Installez une trappe d'accès 7% x 7% in (200 x 200 mm) dans la zone d'évacuation et de trop-plein.

21

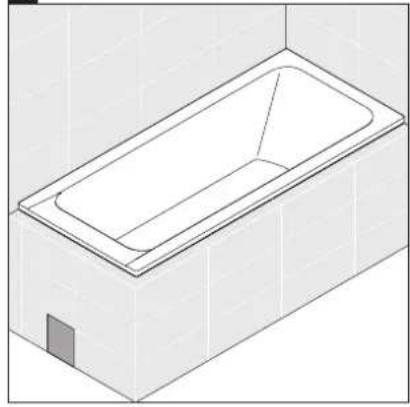

Fermez la trappe d'accès.
Scellez pour éviter les projections d'eau.
Ouvrez uniquement à l'aide d'un outil.

22

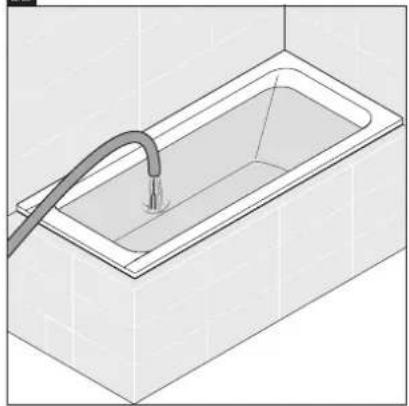

Remplissez la baignoire d'eau.

23

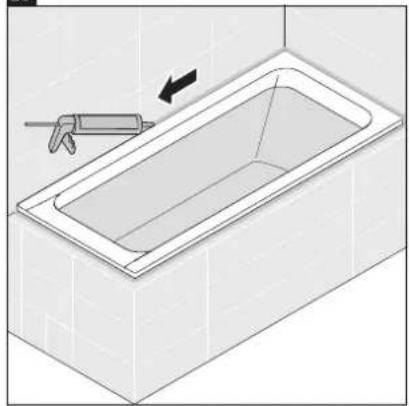

Le silicone à base d'acide acétique peut endommager la baignoire.

Utilisez du silicone à base d'alkoxy.

Appliquez le silicone nécessaire.

Utilisez du silicone à base d'alkoxy. Appliquez le silicone nécessaire.

24

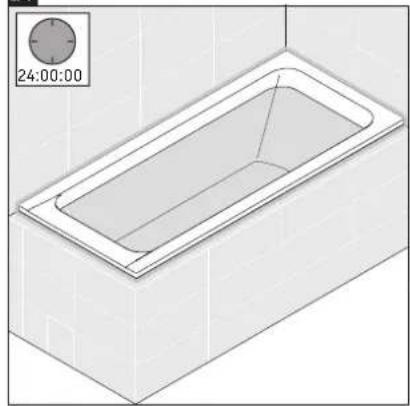

Laissez reposer pendant 24 h avant de vider.
