D-Code 700405000000090 - Baignoire Duravit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Baignoire
Marque	Duravit
Modèle	D-Code 700405000000090
Matériau	Acrylique et contreplaqué
Dimensions (L x l x H)	Environ 1700 x 700 x 600 mm (estimation)
Poids	Environ 40 kg (estimation)
Bride de carrelage intégrée	Oui
Pieds réglables	Oui, plage de 130 à 200 mm
Cadre de support	Oui (fourni)
Fixations latérales	6 brides de fixation pour cloison
Type d'installation	Professionnelle, par plombier autorisé
Normes	UPC, Code national de la plomberie du Canada, CSA B45.5-17/IAPMO Z124-2017
Contenu de la livraison	Baignoire, cadre de support, pieds, vis, rondelles, brides de fixation
Accessoires optionnels	Kit de fixation 791224, joint 790252
Entretien	Nettoyage avec produits non abrasifs, silicone recommandé pour acrylique
Sécurité	Attention aux câbles électriques lors de l'installation
Évacuation et trop-plein	Non fournis, à raccorder

FOIRE AUX QUESTIONS - D-Code 700405000000090 Duravit

Quelle est la hauteur des pieds réglables ?

Les pieds réglables permettent une hauteur de 130 à 200 mm (5 1/2 à 7 1/2 pouces).

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation est de niveau professionnel et doit être réalisée par un plombier autorisé pour garantir la conformité et la sécurité.

Quels accessoires sont optionnels pour ce modèle ?

Les accessoires optionnels sont le kit de fixation (réf. 791224) et le joint (réf. 790252), non fournis avec la baignoire.

Comment vérifier l'étanchéité après installation ?

Remplissez la baignoire d'eau, vérifiez les fuites, puis appliquez le silicone. Laissez reposer 24 heures avant de vider.

Quel type de silicone dois-je utiliser ?

Utilisez uniquement un silicone recommandé pour les baignoires en acrylique afin d'éviter tout endommagement.

La baignoire est-elle livrée avec le cadre de support ?

Oui, pour les modèles D-Code, le cadre de support est inclus et doit être assemblé selon les instructions.

Quelles normes respecte ce produit ?

La baignoire est conforme au Uniform Plumbing Code (UPC), au Code national de la plomberie du Canada et à la norme CSA B45.5-17/IAPMO Z124-2017.

Puis-je installer la baignoire moi-même ?

Il est déconseillé : l'installation nécessite des compétences en plomberie et construction. Mieux vaut confier à un professionnel.

Comment entretenir la surface en acrylique ?

Nettoyez avec un chiffon doux et un produit non abrasif. Évitez les éponges rugueuses qui pourraient rayer la surface.

Que faire en cas de dommage constaté à la livraison ?

Ne pas installer si des dommages sont visibles. Inspectez la baignoire dès réception et contactez votre revendeur.

MODE D'EMPLOI D-Code 700405000000090 Duravit

Baignoire avec bride de carrelage intégrée

À propos de ces instructions

Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.

Lectorat ciblé et compétences

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.

Explication des mots-clés et des symboles

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.

ATTENTION

S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau

Indication de la durée (par ex. 10 minutes)

Action requise

Instructions sur la sécurité

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.

Observez les règlements d'installation locaux et les normes nationales particulières en tout temps.

Avant l'installation

Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur www.pro.duravit.us.

Les produits sont conformes aux codes suivants :

• Uniform Plumbing Code (UPC ^® )
• Code national de la plomberie du Canada

Les produits sont conformes aux normes suivantes :

• CSA B45.5-17/IAPMO Z124-2017

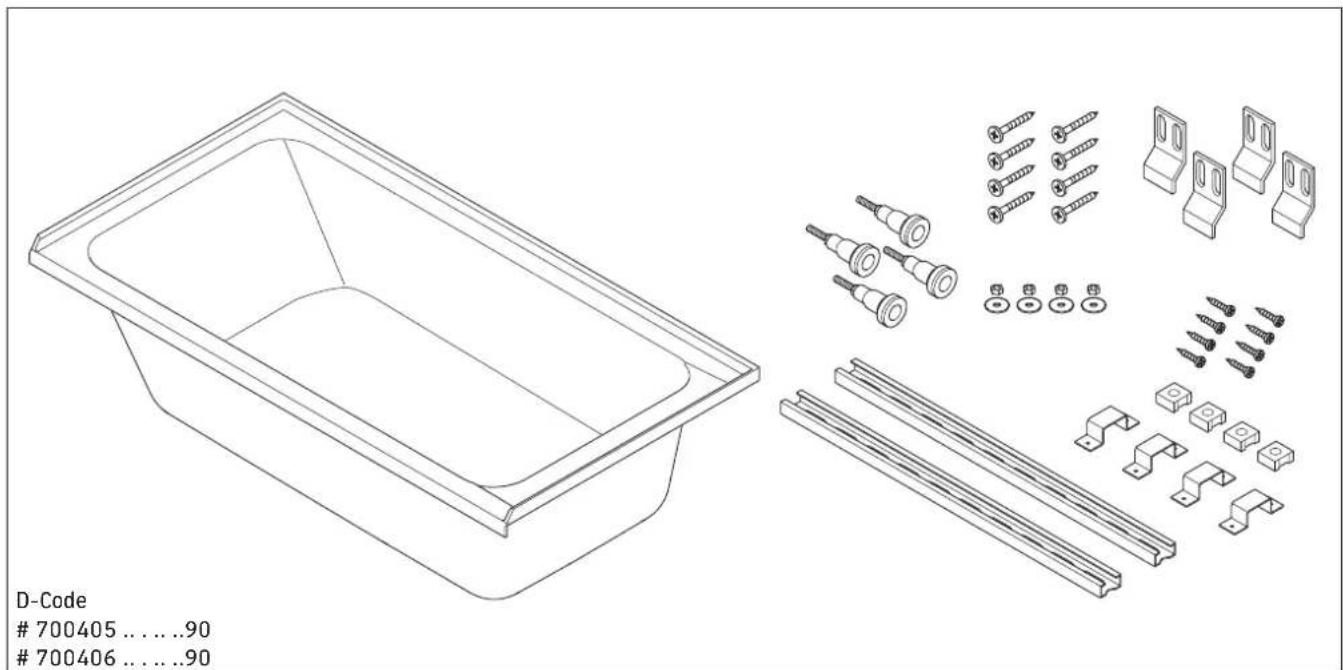

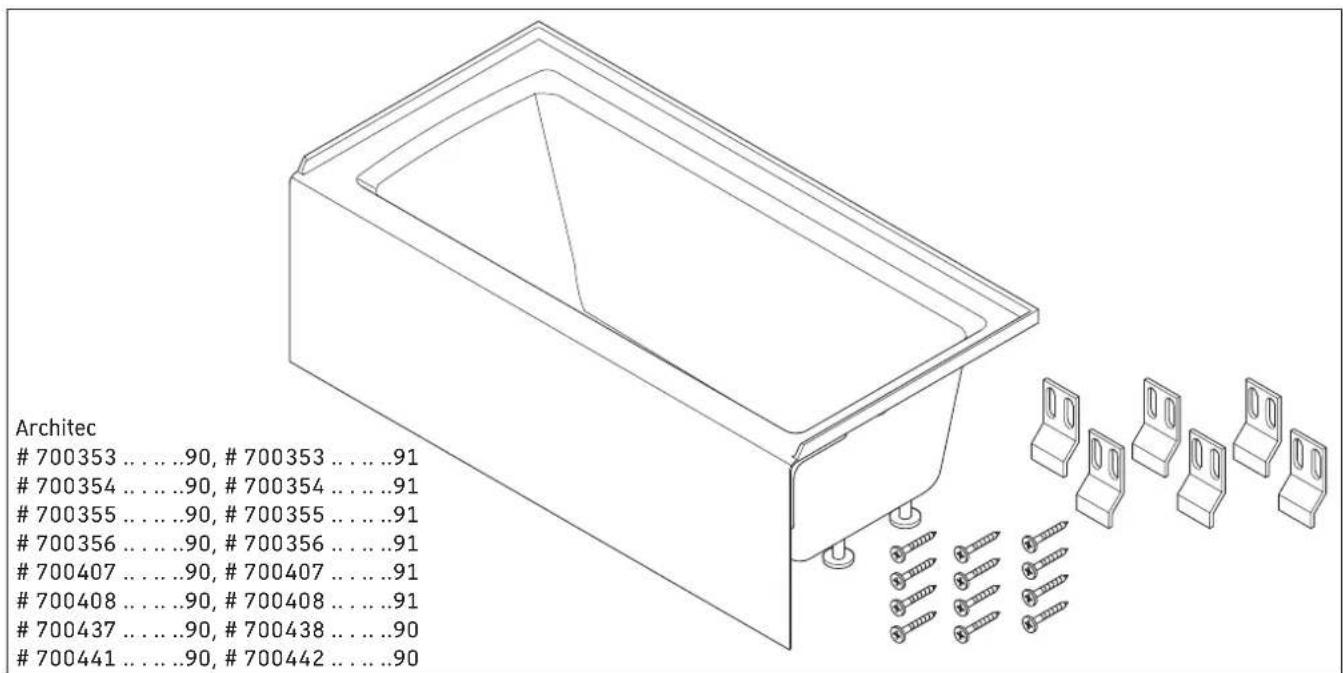

Contenu de la livraison

Accessoires optionnels (non fournis)

791224

790252

Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.

2

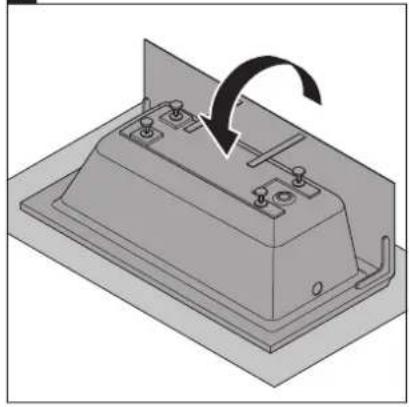

Pœsez du carton/une couverture sur le sol.
Retournez la baignoire.

3

Pour les baignoires Architec :

Nivelez les pieds avant de poser la baignoire.

4

Pour les baignoires D-Code :

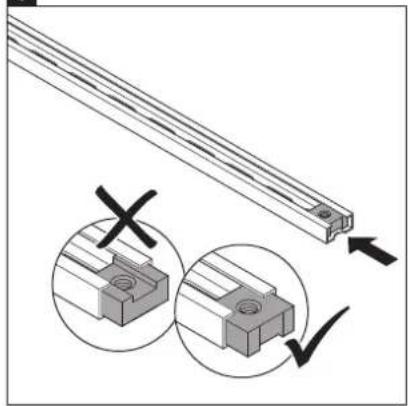

Assemblez le cadre de support.

5

Pour les baignoires D-Code :

Fixez les pieds au cadre de support.

6

Pour les baignoires D-Code :

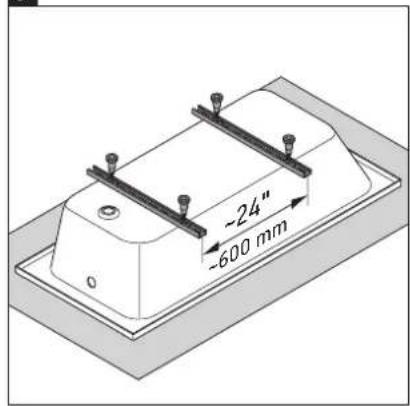

Positionnez le cadre de support.

Pour les baignoires D-Code :

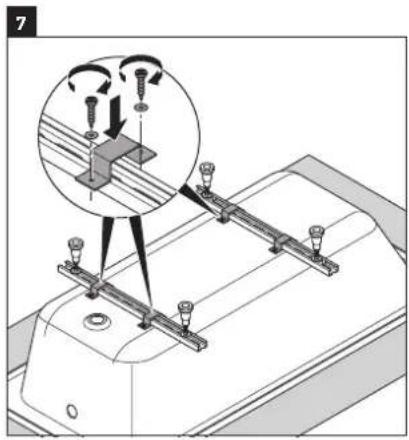

Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.

ATTENTION

N'utilisez pas d'autres vis que celles fournies.

Pour les baignoires D-Code :

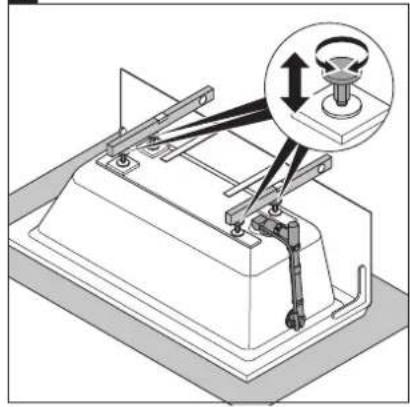

Nivelez les pieds avant de poser la baignoire.

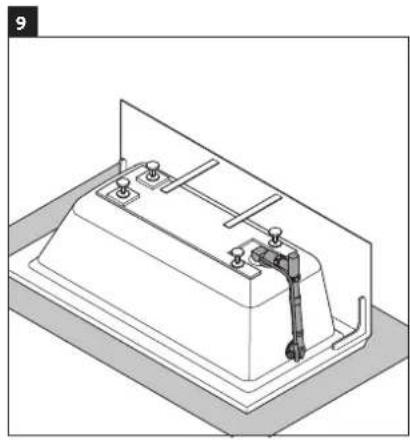

Raccordez l'évacuation et le trop-plein (non fournis).

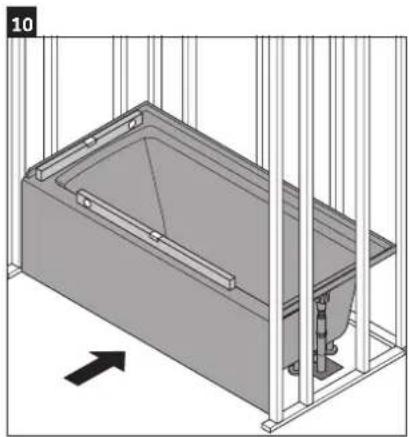

Placez la baignoire dans le cadre prévu.

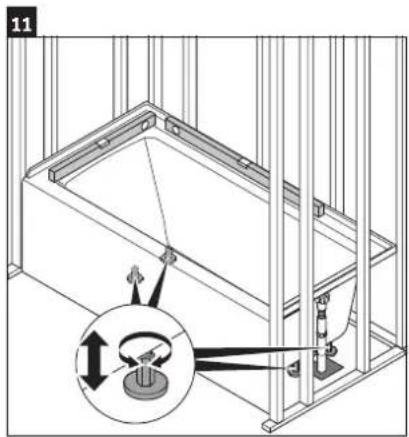

Assurez-vous que la baignoire est nivelée.

Ajustez les pieds si nécessaire.

Pour les baignoires D-Code :

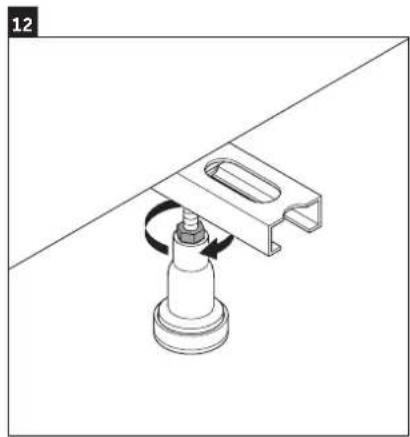

Resserrez le contre-écrou pour fixer les pieds.

AVERTISSEMENT

Blessures mortelles par choc électrique!

Un contact avec les fils électriques peut entraîner un choc électrique.

Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

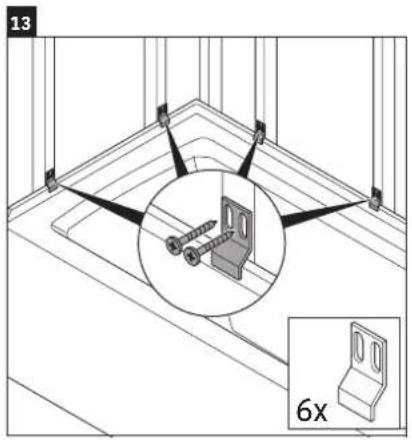

Apposez 6 brides de fixation sur le cadre de la cloison pour le support latéral de la baignoire.

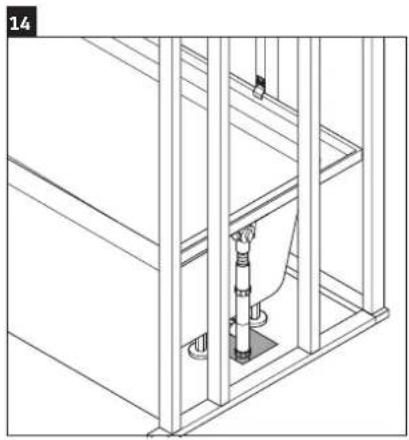

plein au système d'évacuation.

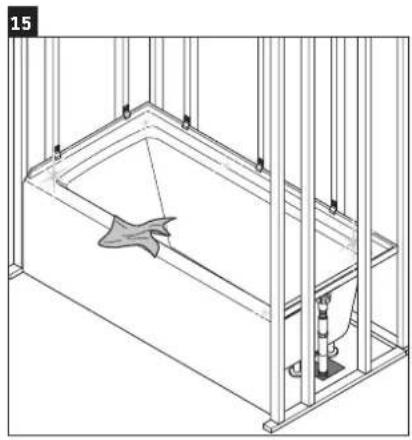

Nettoyez la baignoire. > Raccordez l'évacuation

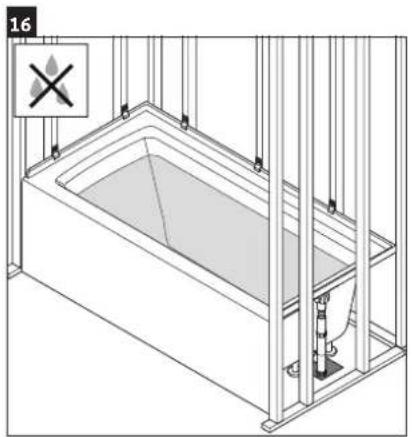

Remplissez la baignoire d'eau. Vérifiez la présence d'éventuelles fuites.

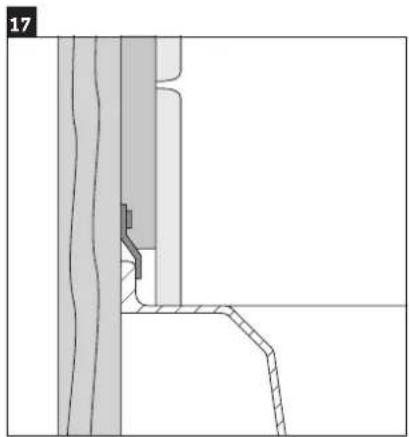

Terminez la cloison et le carrelage. Assurez-vous d'installer un panneau mural résistant à l'eau.

Appliquez uniquement le silicone recommandé pour les baignoires en acrylique.

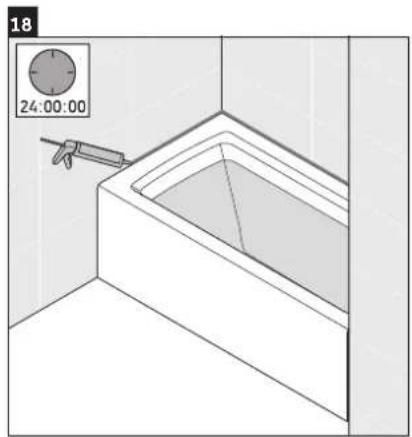

Remplissez la baignoire d'eau. Appliquez le silicone nécessaire. Laissez reposer pendant 24 h avant de vider.
