Tipo de producto	Bañera
Marca	Duravit
Modelo	D-Code 700405000000090
Material	Acrílico y contrachapado
Dimensiones (L x l x H)	Aproximadamente 1700 x 700 x 600 mm (estimación)
Peso	Aproximadamente 40 kg (estimación)
Brida de azulejo integrada	Sí
Patas ajustables	Sí, rango de 130 a 200 mm
Bastidor de soporte	Sí (incluido)
Fijaciones laterales	6 bridas de fijación para tabique
Tipo de instalación	Profesional, por fontanero autorizado
Normas	UPC, Código Nacional de Fontanería de Canadá, CSA B45.5-17/IAPMO Z124-2017
Contenido del envío	Bañera, bastidor de soporte, patas, tornillos, arandelas, bridas de fijación
Accesorios opcionales	Kit de fijación 791224, junta 790252
Mantenimiento	Limpieza con productos no abrasivos, silicona recomendada para acrílico
Seguridad	Atención a los cables eléctricos durante la instalación
Desagüe y rebosadero	No incluidos, deben conectarse

Preguntas frecuentes - D-Code 700405000000090 Duravit

¿Cuál es la altura de las patas ajustables?

Las patas ajustables permiten una altura de 130 a 200 mm (5 1/2 a 7 1/2 pulgadas).

¿Debo contratar a un profesional para la instalación?

Sí, la instalación es de nivel profesional y debe ser realizada por un fontanero autorizado para garantizar el cumplimiento y la seguridad.

¿Qué accesorios son opcionales para este modelo?

Los accesorios opcionales son el kit de fijación (ref. 791224) y la junta (ref. 790252), no incluidos con la bañera.

¿Cómo verificar la estanqueidad después de la instalación?

Llene la bañera de agua, verifique las fugas, luego aplique la silicona. Deje reposar 24 horas antes de vaciar.

¿Qué tipo de silicona debo usar?

Use únicamente una silicona recomendada para bañeras de acrílico para evitar daños.

¿La bañera se entrega con el bastidor de soporte?

Sí, para los modelos D-Code, el bastidor de soporte está incluido y debe ensamblarse según las instrucciones.

¿Qué normas cumple este producto?

La bañera cumple con el Uniform Plumbing Code (UPC), el Código Nacional de Fontanería de Canadá y la norma CSA B45.5-17/IAPMO Z124-2017.

¿Puedo instalar la bañera yo mismo?

No se recomienda: la instalación requiere habilidades de fontanería y construcción. Es mejor confiarla a un profesional.

¿Cómo mantener la superficie de acrílico?

Limpie con un paño suave y un producto no abrasivo. Evite las esponjas ásperas que podrían rayar la superficie.

¿Qué hacer si se detectan daños en la entrega?

No instale si se ven daños. Inspeccione la bañera al recibirla y contacte a su distribuidor.

MANUAL DE USUARIO D-Code 700405000000090 Duravit

Instrucciones de montaje y uso

Bañera con cinta selladora para juntas de azulejos

Architec

# 700353 .....90

# 700353 .....91

# 700354 .....90

700354....91

# 700355 .....90

# 700355 .....91

# 700356 .....90

# 700356 .....91

# 700407 .....90

# 700407 .....91

# 700408 .....90

# 700408 .....91

# 700437 .....90

# 700438 .....90

# 700441 .....90

# 700442 .....90

D-Code

# 700405 .....90

# 700406 .....90

Important information 4

Installation 5

Remarques importantes 10

Montage 11

Información importante 16

Montaje 17

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

Lectores destinatarios y cualificaciones

Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de construcción así como cumplir los códigos de fontanería. Recomendamos encomendar la instalación del producto a un fontanero profesional.

Explicación de las palabras clave y de los símbolos

ADVERTENCIA

Indica una situación peligrosa que puede provocar la muerte o lesiones graves si no se evita.

AVISO

Se utiliza para describir prácticas no relacionadas con lesiones físicas.

Inspección (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones sean estancas al agua.

Indicación del tiempo (p. ej. 10 minutos)

Se requiere una acción

Instrucciones de seguridad

Daños materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.

Antes de la instalación

Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.us.

Los productos cumplen los siguientes códigos:

• Código de fontanería uniforme (UPC ^® )
• Código canadiense de fontanería

Los productos cumplen las siguientes normas:

• CSA B45.5-17/IAPMO Z124-2017

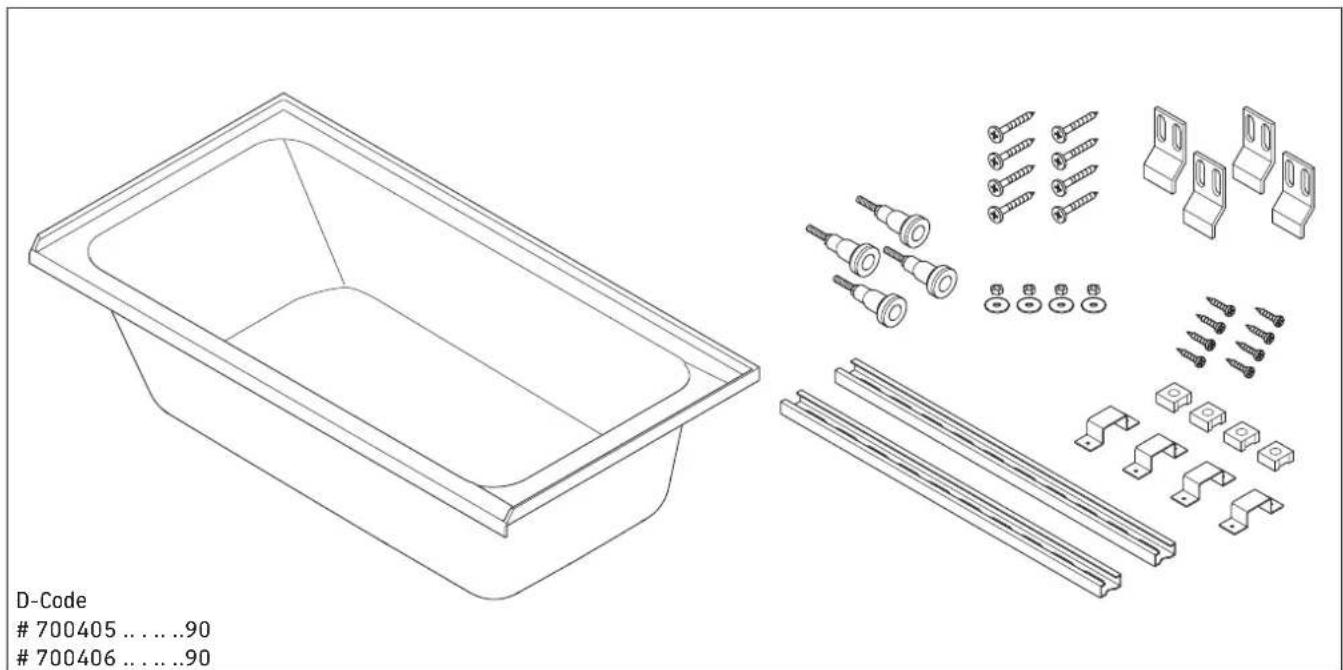

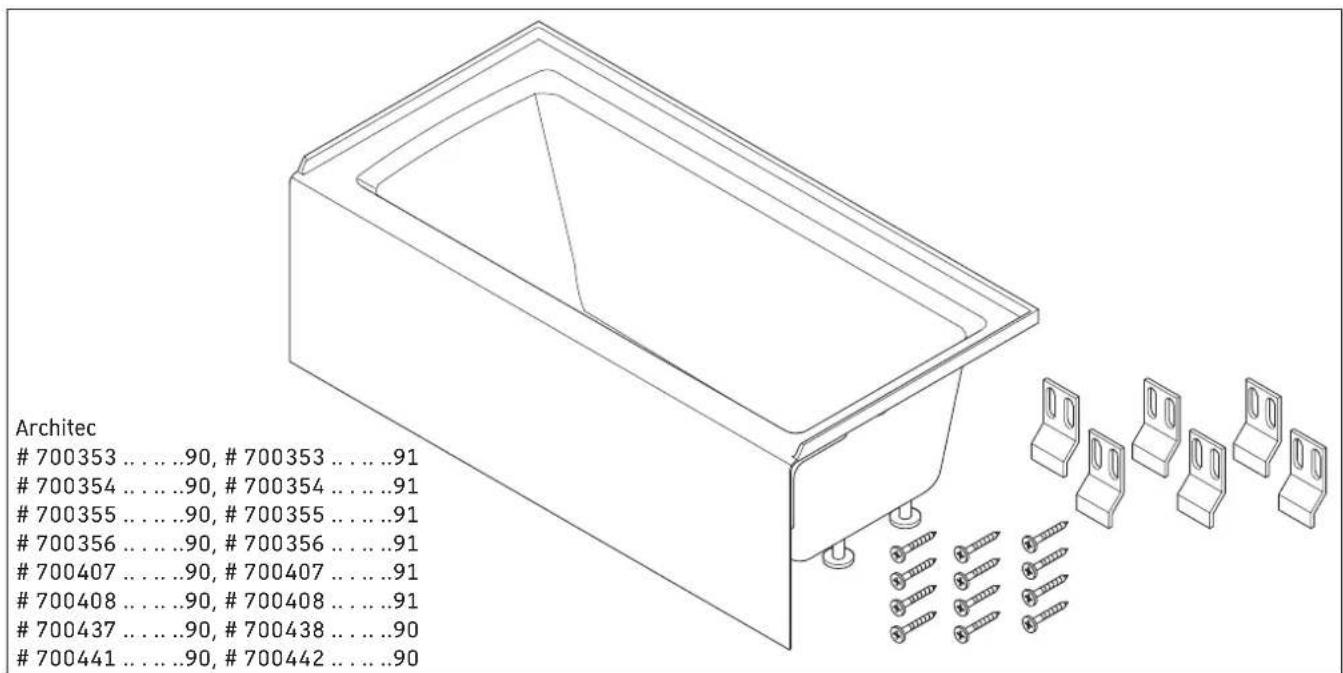

Contenido de la entrega

Accesorios opcionales (no incluidos)

Inspeccionar la bañera por si hubiera ocurrido algún daño potencial durante el transporte.
No instalar el producto si hay daños visibles.

2

Colocar un cartón o una manta sobre el suelo.

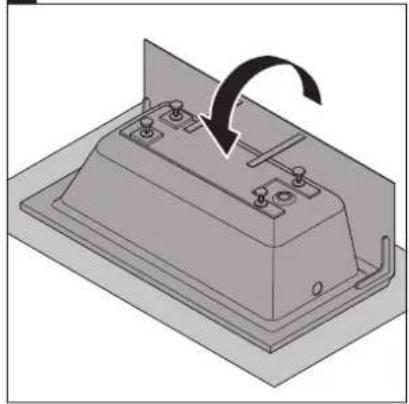

Dar la vuelta a la bañera.

3

Para bañeras Architec:

Nivelar las patas antes de ajustar la bañera.

4

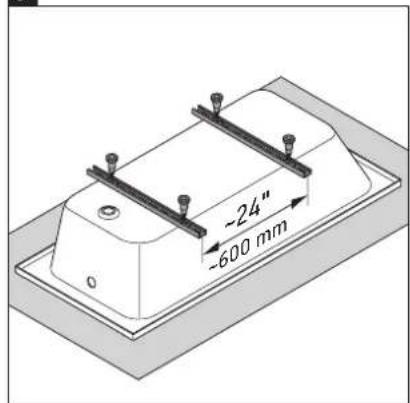

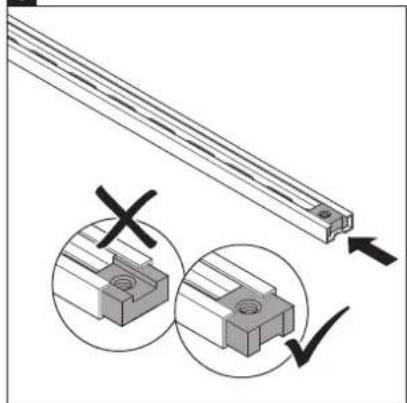

Montar el marco de apoyo.

5

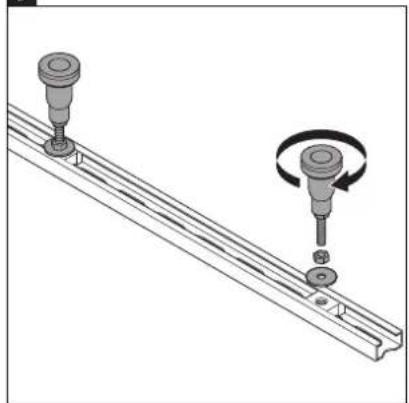

Fijar las patas ajustables al marco de apoyo.

6

Colocar el marco de apoyo.

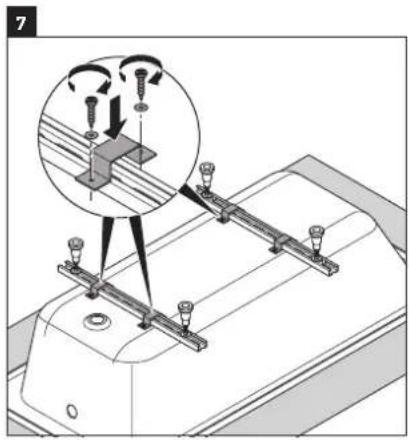

Utilizando los tornillos y arandelas suministrados, fijar el marco de apoyo en la base acrílica y de contrachapado.

AVISO

No utilizar tornillos diferentes a los suministrados.

Nivelar las patas antes de ajustar la bañera.

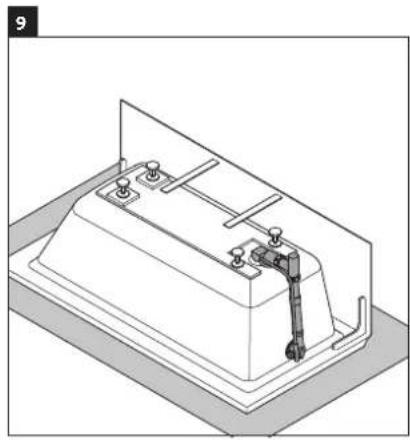

Conectar la tubería de residuos y el rebosadero (no incluidos).

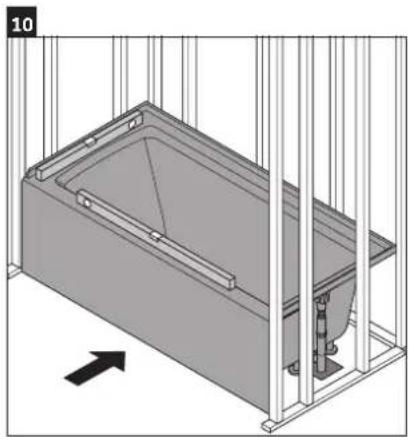

Encajar la bañera en el área designada en el marco.

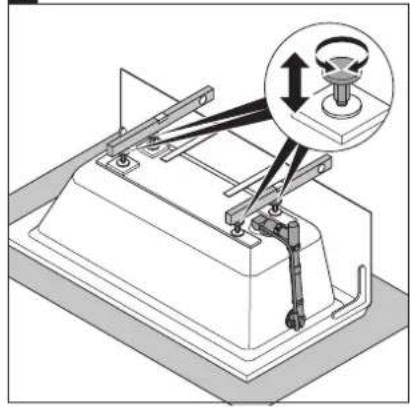

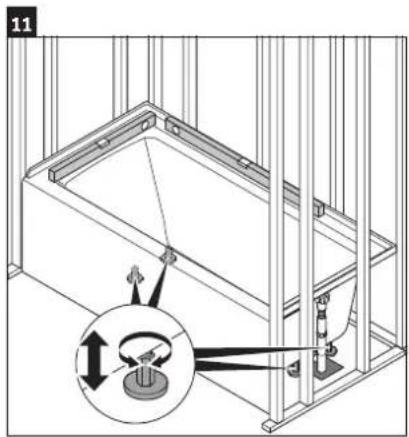

Asegurarse de que la bañera esté nivelada. Ajustar las patas en caso necesario.

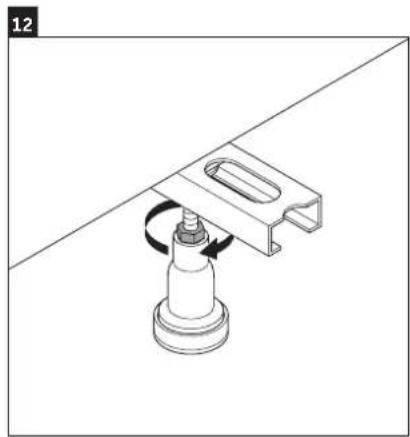

Apretar la contratuerca para fijar las patas ajustables.

ADVERTENCIA

¡Peligro de lesiones mortales por descarga eléctrica!

El contacto con el cableado eléctrico puede producir descarga eléctrica.

Asegurarse de que no haya ningún cable eléctrico ni ningún circuito de calefacción detrás de la pared o debajo del suelo, ya que podría afectar la instalación.

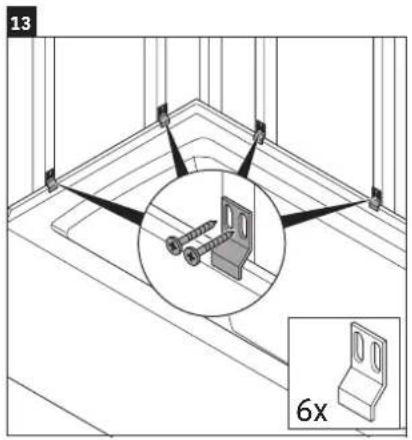

Fijar 6 grapas al marco adosado a la pared para sujetar la bañera en los laterales.

rebosadero al sistema de desagüe.

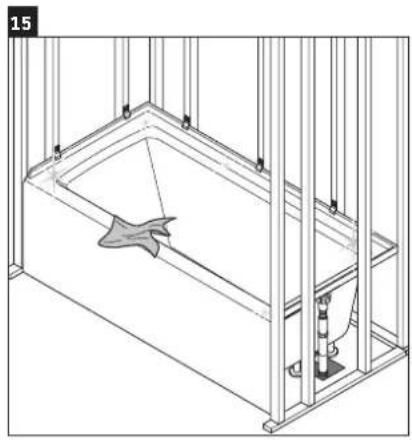

Limpiar la bañera. > Conectar la tubería de resic

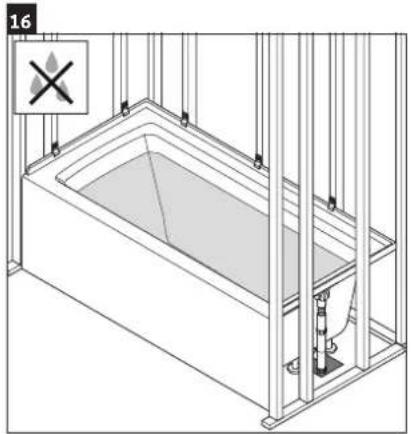

Llenar con agua la bañera.

Inspeccionar por si hubiera posibles fugas.

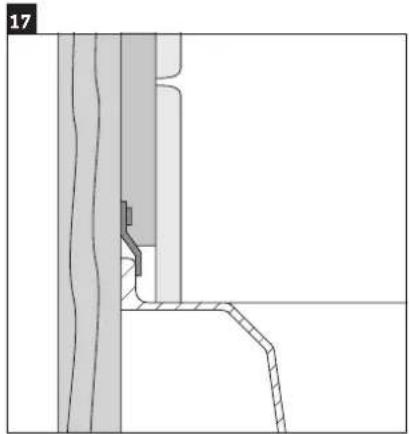

Realizar el acabado en la pared y los azulejos.

Asegurarse de instalar un tablero resistente al agua.

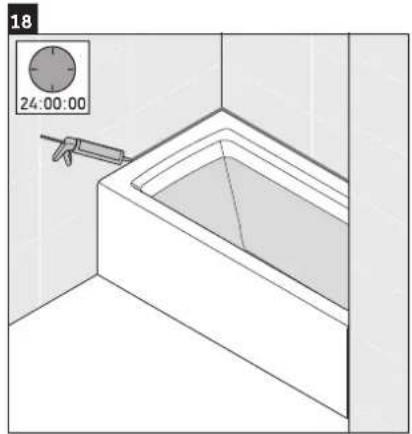

Aplicar solamente silicona recomendada para bañeras acrílicas.

Llenar con agua la bañera.

Aplicar silicona según sea necesario.

Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.
