MANUAL DE USUARIO Architec 700442000000090 Duravit
Instrucciones de montaje y uso
Bañera con cinta selladora para juntas de azulejos
Architec
# 700353...90
700353...91
700354...90
700354...91
# 700355...90
# 700355...91
# 700356...90
# 700356...91
# 700407...90
# 700407...91
700408...90
700408...91
# 700437...90
# 700438...90
700441...90
# 700442...90
D-Code
# 700405...90
# 700406...90
Important information 4
Installation 5
Remarques importantes 10
Montage 11
Información importante 16
Montaje 17
Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.
Lectores destinatarios y cualificaciones
Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de construcción así como cumplir los códigos de fontanería. Recomendamos encomendar la instalación del producto a un fontanero profesional.
Explicación de las palabras clave y de los símbolos
ADVERTENCIA
Indica una situación peligrosa que puede provocar la muerte o lesiones graves si no se evita.
AVISO
Se utiliza para describir prácticas no relacionadas con lesiones físicas.
Inspección (p. ej. por si hubiera arañazos)
Comprobar que no haya fugas y que todas las conexiones sean estancas al agua.
Indicación del tiempo (p. ej. 10 minutos)
Se requiere una acción
Instrucciones de seguridad
Daños materiales y/o en el producto
El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.
Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.
Antes de la instalación
Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.es.
- Código de fontanería uniforme (UPC ^® )
- Código canadiense de fontanería
• CSA B45.5-17/IAPMO Z124-2017
Contenido de la entrega
700354...90, # 700354...91
700355...90, # 700355...91
700356...90, # 700356...91
700407...90, # 700407...91
700408...90, # 700408...91
700437...90, # 700438...90
700441...90, # 700442...90
700406...90
Accesorios opcionales (no incluidos)
Inspeccionar la bañera por si hubiera ocurrido algún daño potencial durante el transporte.
No instalar el producto si hay daños visibles.
2
Colocar un cartón o una manta sobre el suelo.

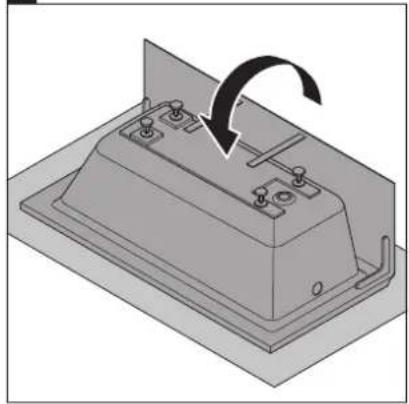

Dar la vuelta a la bañera.
3
Para bañeras Architec:
Nivelar las patas antes de ajustar la bañera.
4

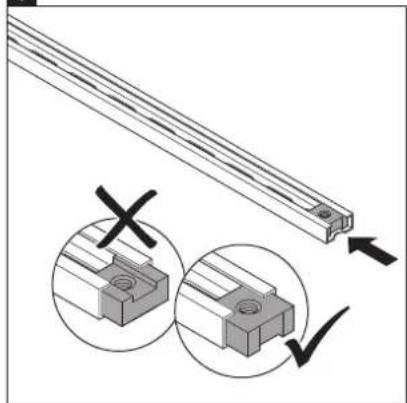

Montar el marco de apoyo.
5

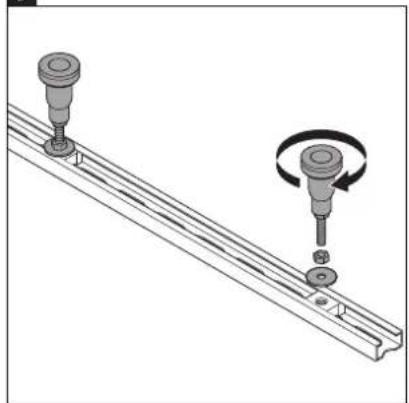

Fijar las patas ajustables al marco de apoyo.
6


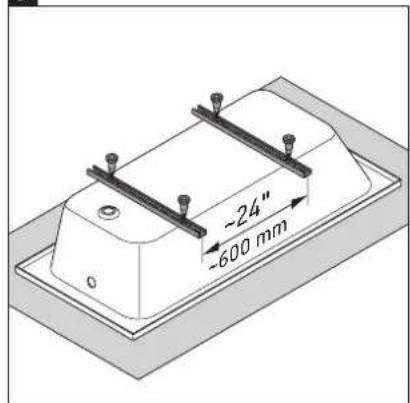

-24" -600 mmColocar el marco de apoyo.

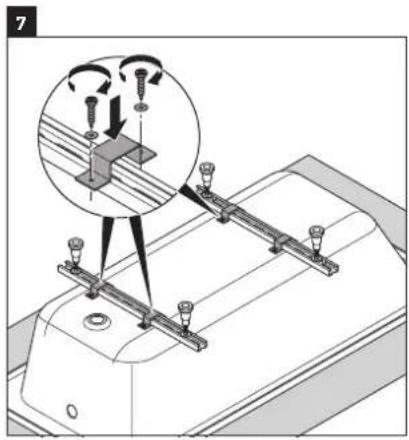

Utilizando los tornillos y arandelas suministrados, fijar el marco de apoyo en la base acrílica y de contrachapado.
AVISO
No utilizar tornillos diferentes a los suministrados.


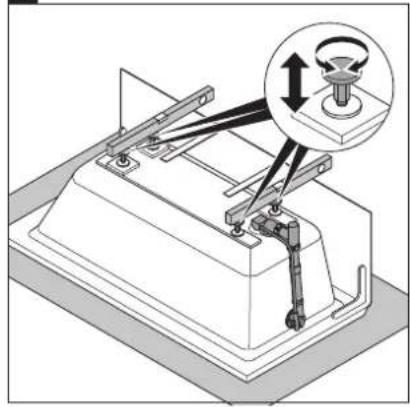

8 5 ½" - 7 ½" 130 - 200 mmNivelar las patas antes de ajustar la bañera.

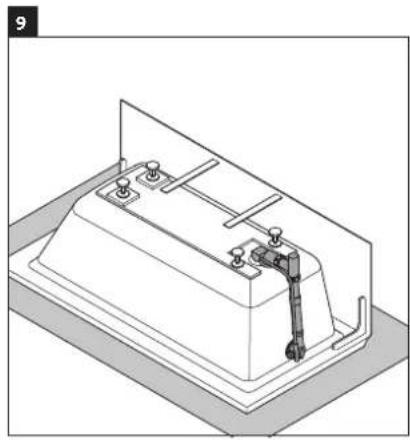

Conectar la tubería de residuos y el rebosadero (no incluidos).

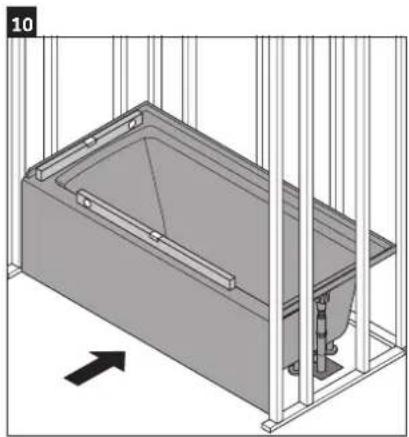

Encajar la bañera en el área designada en el marco.


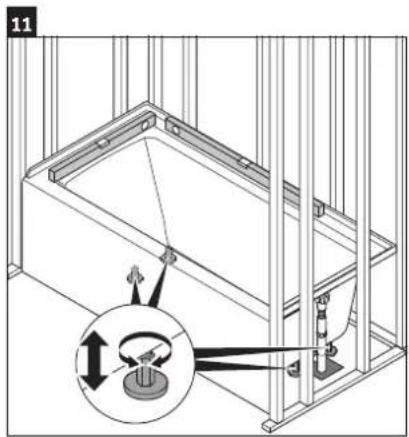

11Asegurarse de que la bañera esté nivelada. Ajustar las patas en caso necesario.

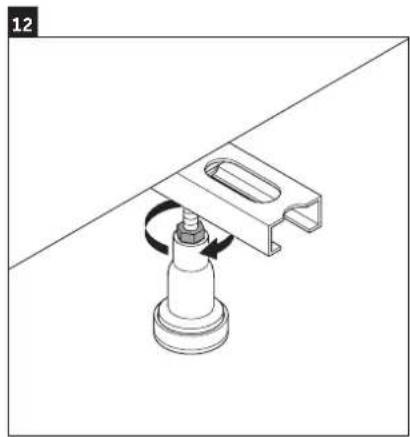

Apretar la contratuerca para fijar las patas ajustables.
¡Peligro de lesiones mortales por descarga eléctrica!
El contacto con el cableado eléctrico puede producir descarga eléctrica.
Asegurarse de que no haya ningún cable eléctrico ni ningún circuito de calefacción detrás de la pared o debajo del suelo, ya que podría afectar la instalación.

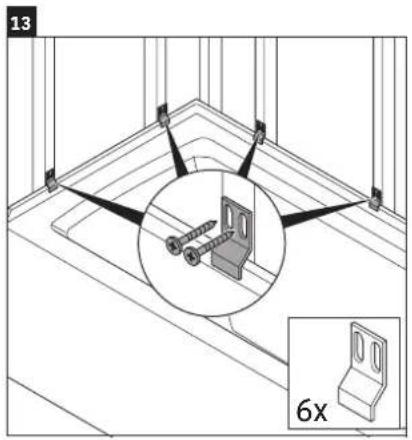

Fijar 6 grapas al marco adosado a la pared para sujetar la bañera en los laterales.

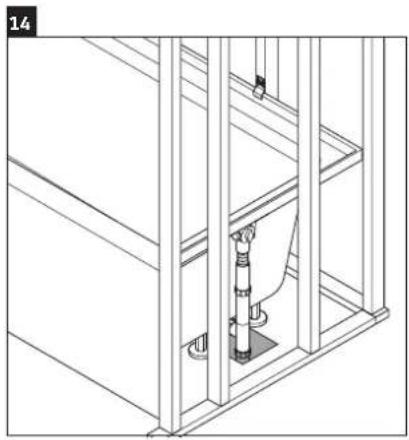

rebosadero al sistema de desagüe.

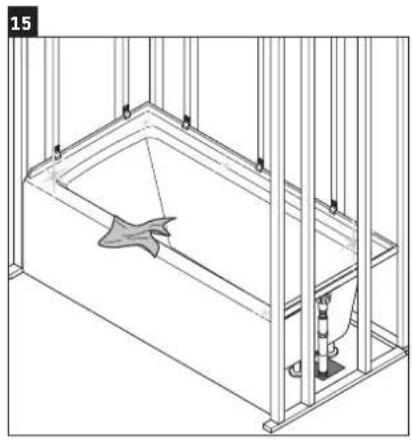

Limpiar la bañera. > Conectar la tubería de resic

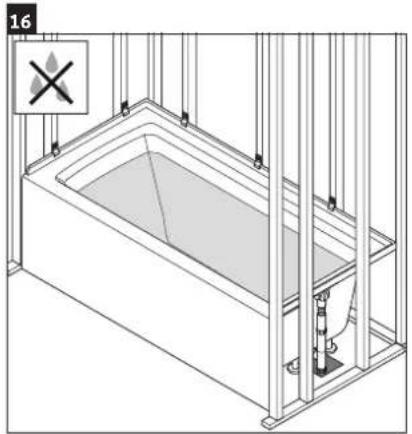

Llenar con agua la bañera.
Inspeccionar por si hubiera posibles fugas.

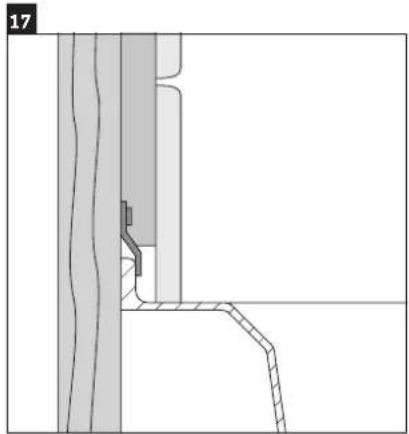

Realizar el acabado en la pared y los azulejos.
Asegurarse de instalar un tablero resistente al agua.
La silicona con ácido acético puede dañar la bañera.
Utilizar silicona sobre base de alcoxi.
Llenar con agua la bañera.

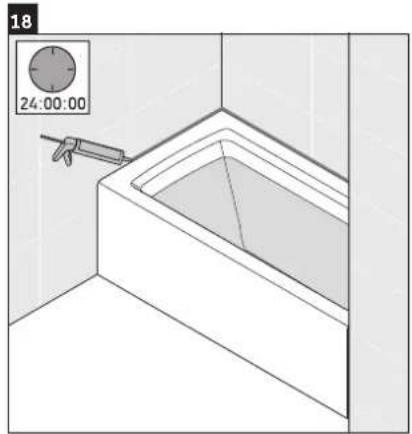

Aplicar silicona según sea necesario.
Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.
