| Caractéristiques techniques | Baignoire Duravit Architec, dimensions 1700 x 700 mm, en acrylique, finition blanche. |
|---|---|
| Capacité d'eau | Volume d'eau : environ 200 litres. |
| Utilisation | Conçue pour un usage domestique, idéale pour les bains relaxants. |
| Installation | Installation encastrée ou sur pieds, nécessite un raccordement à l'eau et à l'évacuation. |
| Maintenance | Nettoyage avec des produits non abrasifs recommandés pour préserver la surface. |
| Sécurité | Conforme aux normes de sécurité en vigueur, surface antidérapante recommandée. |
| Informations générales | Garantie de 5 ans, produit fabriqué en Europe. |
FOIRE AUX QUESTIONS - Architec 700442000000090 Duravit
Questions des utilisateurs sur Architec 700442000000090 Duravit
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Baignoire au format PDF gratuitement ! Retrouvez votre notice Architec 700442000000090 - Duravit et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Architec 700442000000090 de la marque Duravit.
MODE D'EMPLOI Architec 700442000000090 Duravit
Baignoire avec bride de carrelage intégrée
À propos de ces instructions
Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.
Lectorat ciblé et compétences
Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.
Explication des mots-clés et des symboles
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.
ATTENTION
S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.
Inspection (par ex. des rayures)
Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau
Indication de la durée (par ex. 10 minutes)
Action requise
Instructions sur la sécurité
Endommagement d'un produit et/ou d'une propriété
Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.
Observez les règlements d'installation locaux et les normes nationales particulières en tout temps.
Avant l'installation
Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur pro.duravit.us.
• Uniform Plumbing Code (UPC ^® )
• Code national de la plomberie du Canada
• CSA B45.5-17/IAPMO Z124-2017

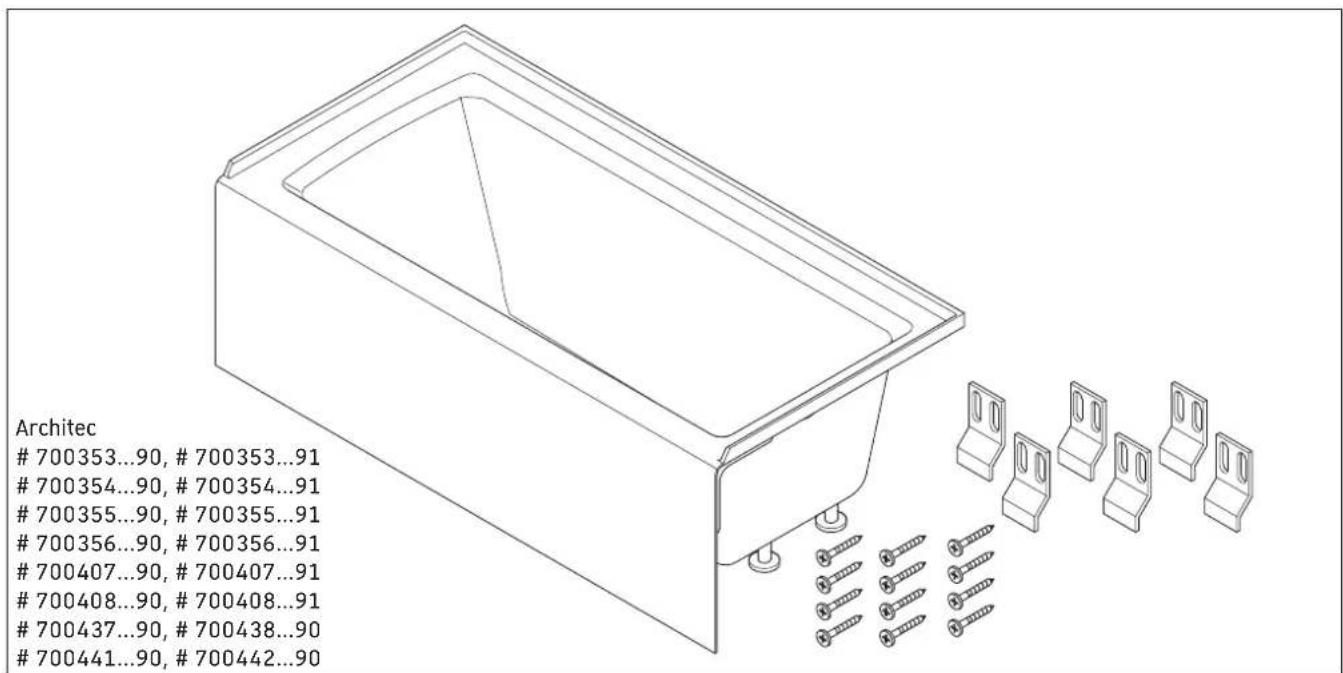

Contenu de la livraison
700354...90, # 700354...91
700355...90, # 700355...91
700356...90, # 700356...91
700407...90, # 700407...91
700408...90, # 700408...91
700437...90, # 700438...90
700441...90, # 700442...90
700406...90
Accessoires optionnels (non fournis)
791224
790252
Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.
2

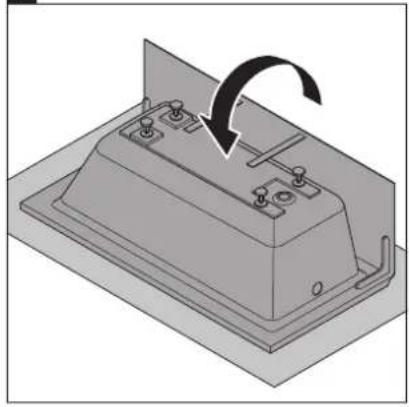

Pœsez du carton/une couverture sur le sol.
Retournez la baignoire.
3
Pour les baignoires Architec :

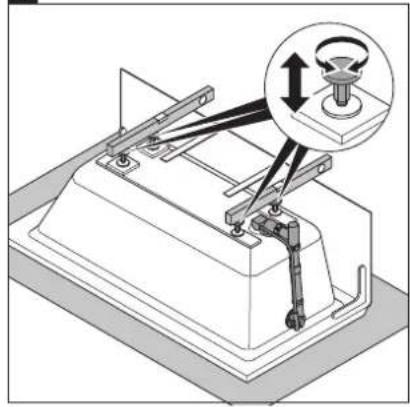

Nivelez les pieds avant de poser la baignoire.
4
Pour les baignoires D-Code :

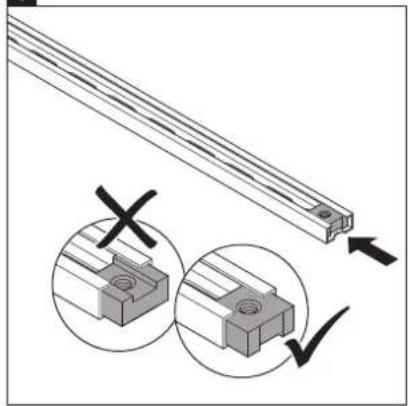

Assemblez le cadre de support.
5

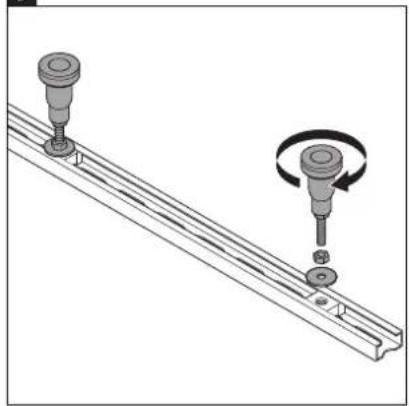

Pour les baignoires D-Code :
Fixez les pieds au cadre de support.
6


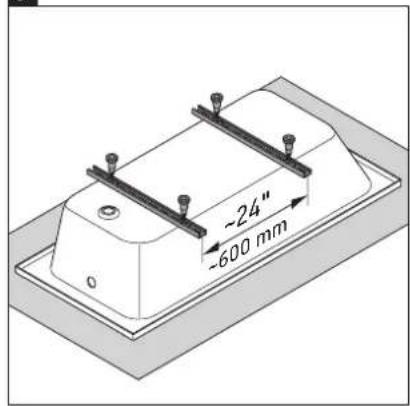

-24" -600 mmPour les baignoires D-Code :
Positionnez le cadre de support.

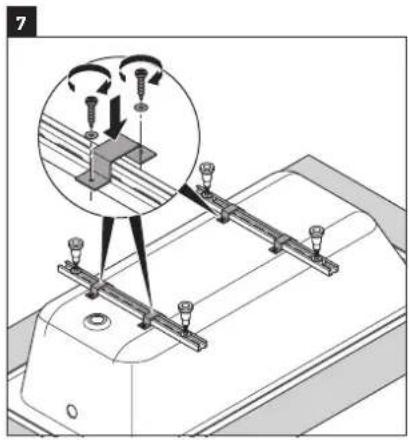

Pour les baignoires D-Code :
Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.
ATTENTION
N'utilisez pas d'autres vis que celles fournies.
Nivelez les pieds avant de poser la baignoire.

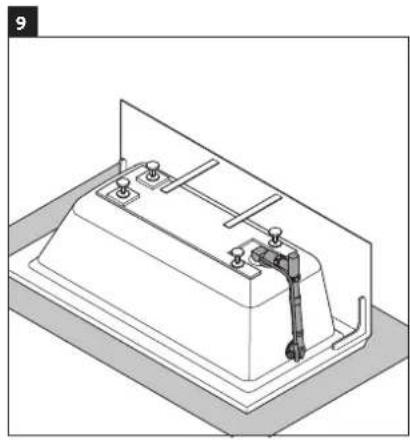

Raccordez l'évacuation et le trop-plein (non fournis).

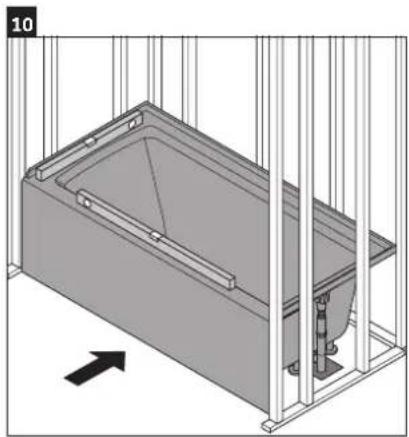

Placez la baignoire dans le cadre prévu.


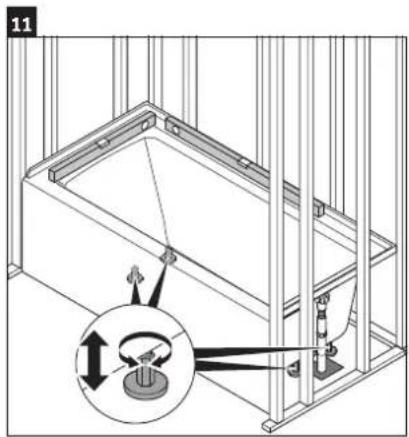

11Assurez-vous que la baignoire est nivelée.
Ajustez les pieds si nécessaire.

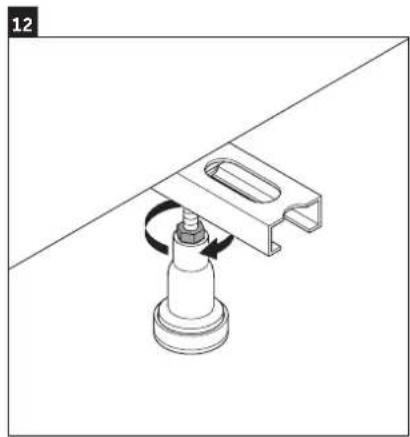

Pour les baignoires D-Code :
Resserrez le contre-écrou pour fixer les pieds.
13
Blessures mortelles par choc électrique!
Un contact avec les fils électriques peut entraîner un choc électrique.
Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

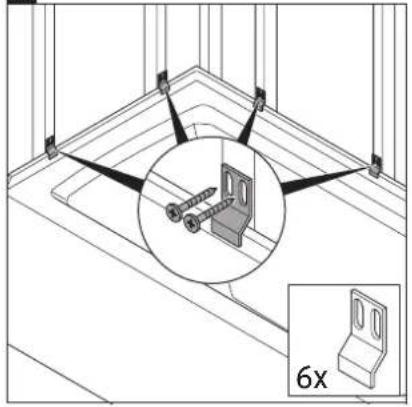

Apposez 6 brides de fixation sur le cadre de la cloison pour le support latéral de la baignoire.
16

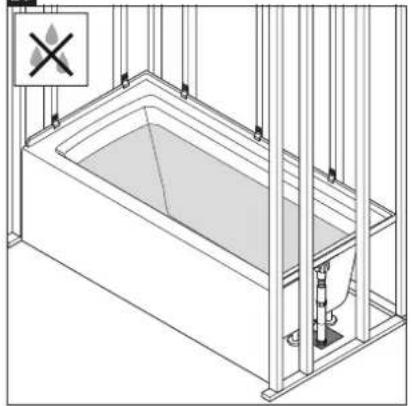

Remplissez la baignoire d'eau.
Vérifiez la présence d'éventuelles fuites.
14
plein au système d'évacuation.
15

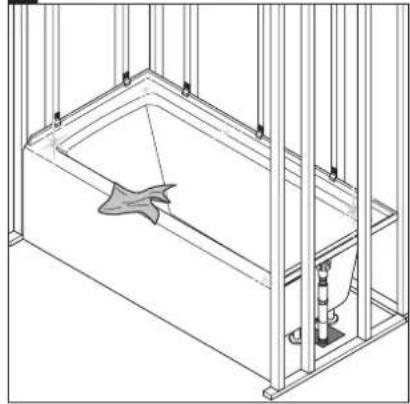

Nettoyez la baignoire. > Raccordez l'évacuation
17

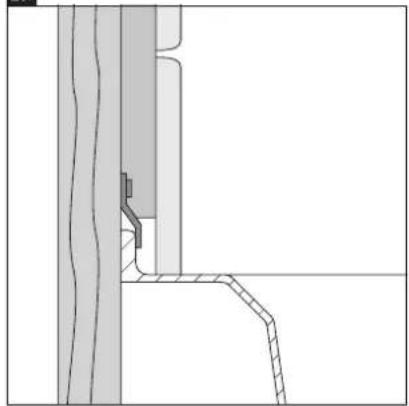

Terminez la cloison et le carrelage.
Assurez-vous d'installer un panneau mural résistant à l'eau.
18

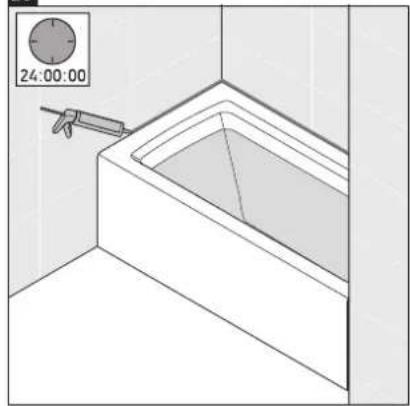

Le silicone à base d'acide acétique peut endommager la baignoire.
Utilisez du silicone à base d'alkoxy.
Remplissez la baignoire d'eau.
Appliquez le silicone nécessaire.
Laissez reposer pendant 24 h avant de vider.
Remplissez la baignoire d'eau. Appliquez le silicone nécessaire. Laissez reposer pendant 24 h avant de vider.
