MANUAL DE USUARIO Starck 700335000000090 Duravit
Instrucciones de montaje y uso
Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)
Daro Starck
700027...90 #700331...90
700028...90 #700332...90
700333...90
D-Code
700334...90
# 700095...90 #700335...90
# 700095...92 #700336...90
# 700096...90 #700337...90
# 700096...92 #700338...90
# 700100...90 #700339...90
# 700100...92 #700340...90
# 700101...90
700101...92
Vero
700133...90
DuraStyle
700134...90
700231...90 #700135...90
700233...90 #700136...90
700298...90
Vero Air
Happy D.2
700411...90
700314...90 #700412...90
700413...90
Paiova
700414...90
700212...90
P3 Comforts
700375...90
700376...90
Important information 4
Installation 5
Remarques importantes 11
Montage 12
Información importante 18
Montaje 19
Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.
Lectores destinatarios y cualificaciones
Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de construcción así como cumplir los códigos de fontanería. Recomendamos encomendar la instalación del producto a un fontanero profesional.
Explicación de las palabras clave y de los símbolos
ADVERTENCIA
Indica una situación peligrosa que puede provocar la muerte o lesiones graves si no se evita.
AVISO
Se utiliza para describir prácticas no relacionadas con lesiones físicas.
Inspección (p. ej. por si hubiera arañazos)
Comprobar que no haya fugas y que todas las conexiones sean estancas al agua.
Indicación del tiempo (p. ej. 10 minutos)
Se requiere una acción
Instrucciones de seguridad
Daños materiales y/o en el producto
El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.
Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.
Antes de la instalación
Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.es.
- Código de fontanería uniforme (UPC ^® )
- Código canadiense de fontanería
• CSA B45.5-17/IAPMO Z124-2017

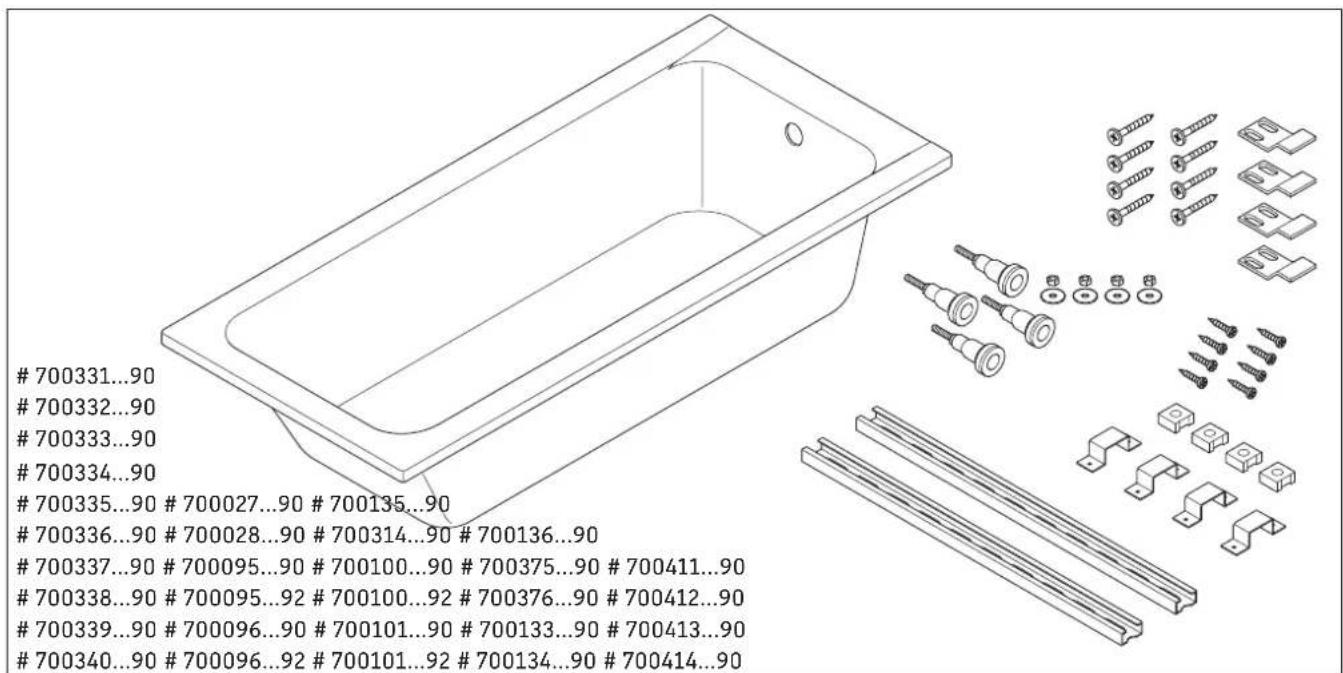

Contenido de la entrega
700332...90
700333...90
700334...90
700335...90 # 700027...90 # 700135...90
700336...90 # 700028...90 # 700314...90 # 700136...90
700337...90 # 700095...90 # 700100...90 # 700375...90 # 700411...90
700338...90 # 700095...92 # 700100...92 # 700376...90 # 700412...90
700339...90 # 700096...90 # 700101...90 # 700133...90 # 700413...90
700340...90 # 700096...92 # 700101...92 # 700134...90 # 700414...90
700233...90
700298...90
700212...90
Accesorios opcionales (no incluidos)
790112 (cinta selladora para juntas de azulejos)
791224
791212
790252
790220
790219
791264
Inspeccionar la bañera por si hubiera ocurrido algún daño potencial durante el transporte.
No instalar el producto si hay daños visibles.
2
Si se inclina la bañera sobre uno de sus lados, se pueden producir daños en la misma.
Colocar un cartón o una manta sobre
el suelo.

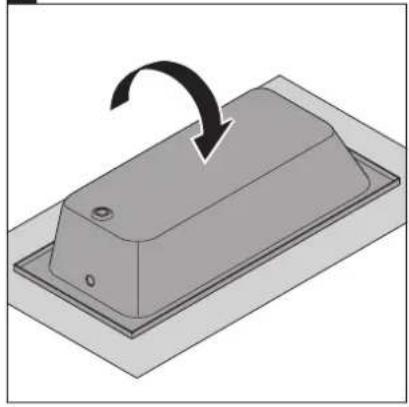

Dar la vuelta a la bañera.
3

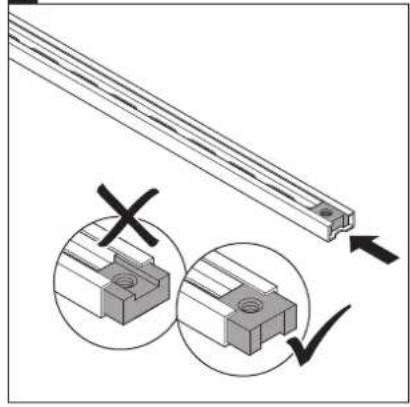

Montar el marco de apoyo.
4

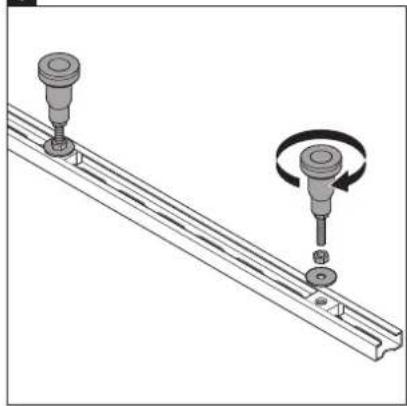

Fijar las patas ajustables al marco de apoyo.
5


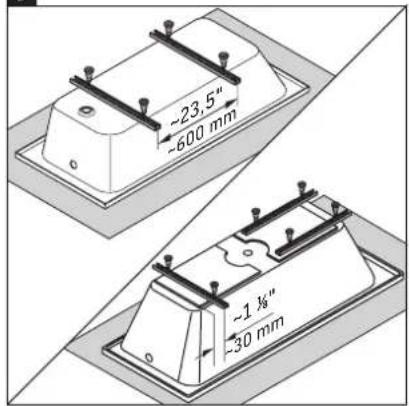

-23,5" -600 mm -1 ½" -30 mmColocar el marco de apoyo.
Colocar el marco de apoyo (3 piezas).
Para DuraStyle/Paiova:
6
No utilizar tornillos diferentes a los suministrados.

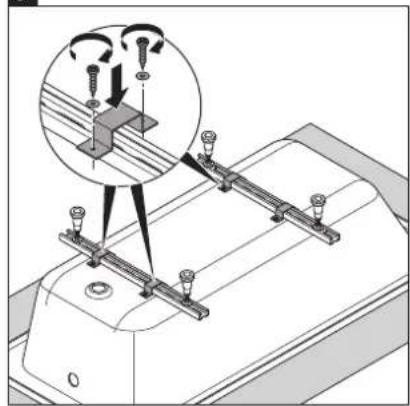

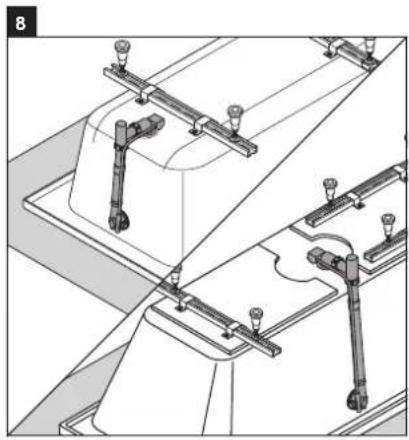

Utilizando los tornillos y arandelas suministrados, fijar el marco de apoyo en la base acrílica y de contrachapado.
Conectar la tubería de residuos y el rebosadero (no incluidos).


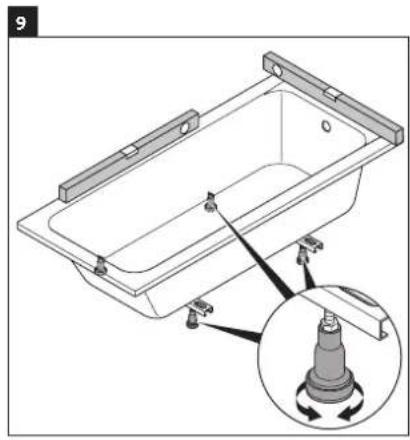

9Colocar la bañera sobre sus patas ajustables.
Asegurarse de que la bañera esté nivelada.
Ajustar las patas en caso necesario.

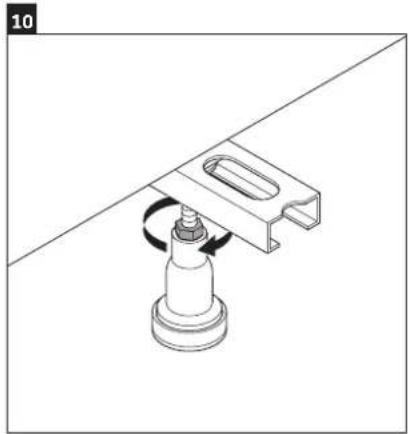

Apretar la contratuerca para fijar las patas ajustables.

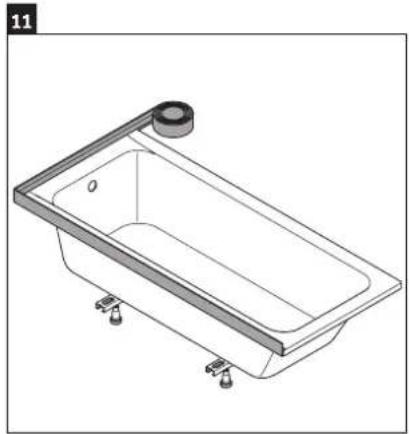

de azulejos (no incluida).


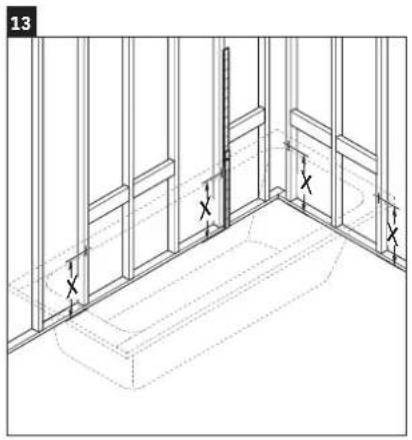

12 xMedir la altura para los soportes. > Pegar la cint
Marcar los orificios para los soportes en el marco adosado a la pared.
¡Peligro de lesiones mortales por descarga eléctrica! El contacto con el cableado eléctrico puede producir descarga eléctrica.
Asegurarse de que no haya ningún cable eléctrico ni ningún circuito de calefacción detrás de la pared o debajo del suelo, ya que podría afectar la instalación.

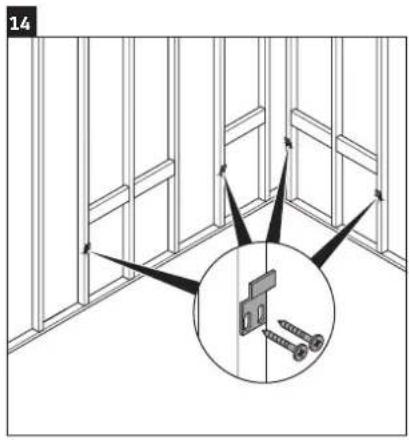

Fijar 4 soportes al marco adosado a la pared para sujetar la bañera en los laterales.

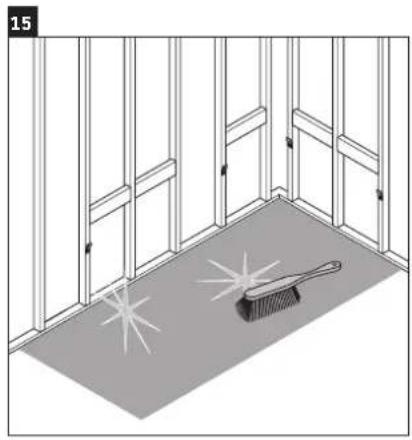

Limpiar la zona debajo de la bañera.

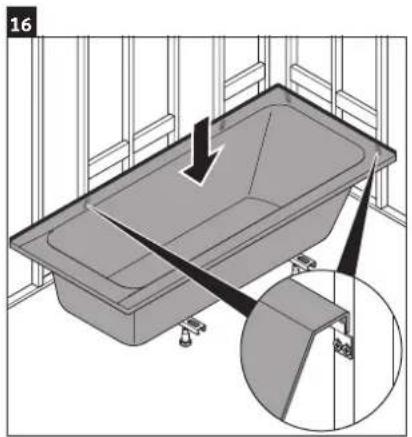

Encajar la bañera en el área designada en el marco.
Asegurar la bañera fijándola en los soportes de pared.

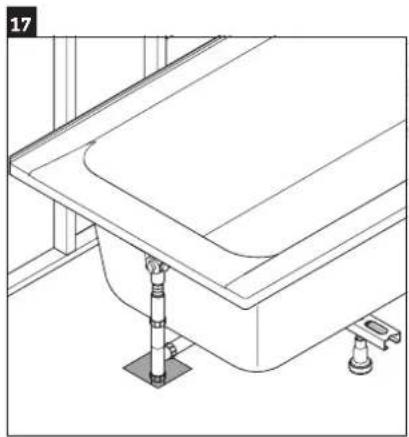

rebosadero al sistema de desagüe.

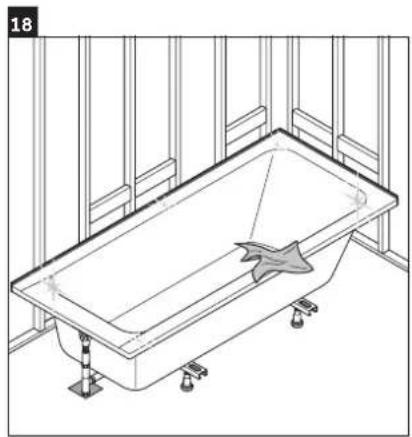

Limpiar la bañera. > Conectar la tubería de resic
19

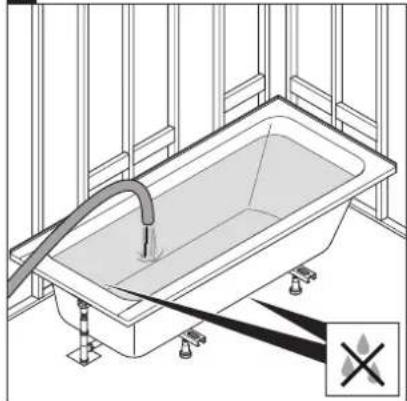

Llenar con agua la bañera.
Inspeccionar por si hubiera posibles fugas.
20
Realizar el acabado en la pared y los azulejos.

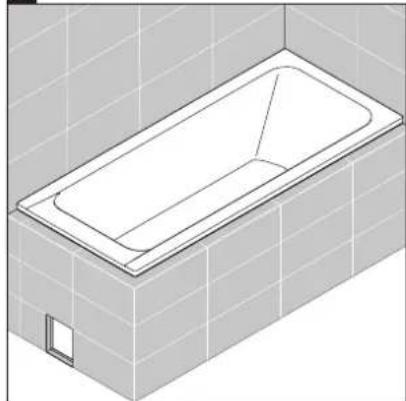

Incorporar un panel de acceso 200 x 200 mm (7% x 7% in) en la zona del desagüe y el rebosadero.
21

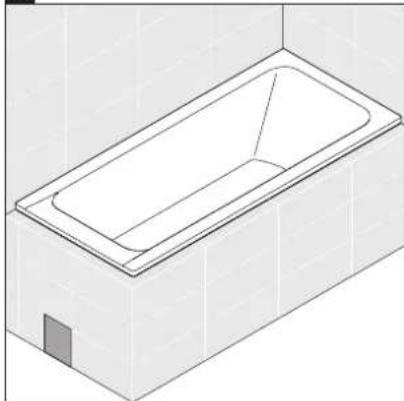

Cerrar el panel de acceso.
Sellarlo para evitar que salpique agua.
Abrirlo exclusivamente utilizando una herramienta.
22

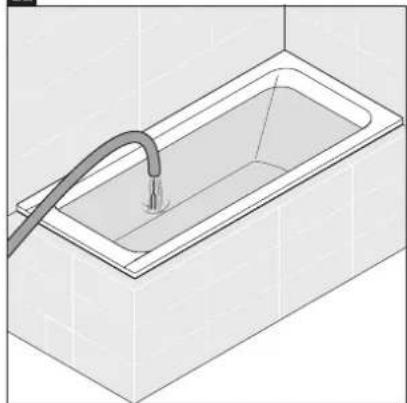

Llenar con agua la bañera.
23
La silicona con ácido acético puede dañar la bañera.
Utilizar silicona sobre base de alcoxi.

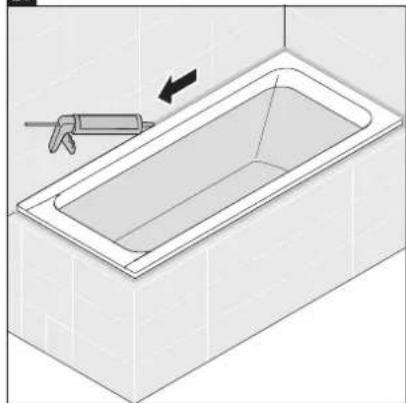

Aplicar silicona según sea necesario.
24

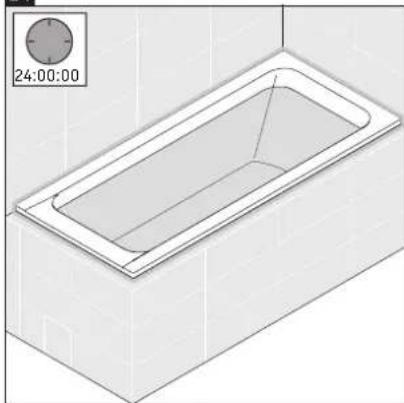

Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.
