MANUAL DE USUARIO D-Neo 700477000000090 Duravit

Instrucciones de montaje y uso

Bañera de pie

Cape Cod

700330....90

# 700459 .....90

D-Neo

# 700477 .....90

DuraSquare

700430....90

700460....90

Happy D.2 Plus

700453....90

Luv

# 700434 .....90

# 700461 .....90

Vero Air

# 700418 .....90

White Tulip

700468 .....90

700469....90

# 700470 .....90

Important information 4

Installation 5

Remarques importantes 10

Montage 11

Información importante 16

Montaje 21

Measurements; mesures; dimensiones 22

Las instrucciones de instalación son parte del producto Duravit y deben leerse con atención antes de la instalación.

Lectores destinatarios y cualificaciones

Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de montaje así como cumplir la reglamentación de fontanería. La instalación del producto solo puede llevarse a cabo por un fontanero profesional.

Explicación de las palabras clave y de los símbolos

AVISO

Se utiliza para describir prácticas no relacionadas con lesiones físicas.

Inspección (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones sean estancas al agua

Indicación del tiempo (p. ej. 10 minutos)

Se requiere una acción

Instrucciones de seguridad

Daños materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.

Un manejo descuidado puede causar daños en la superficie de las bañeras lacadas.

Proteja la bañera de los golpes y los arañazos durante la instalación y el transporte.

Antes de la instalación

Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.us.

UPC C®

Los productos cumplen los siguientes códigos:

• Código de fontanería uniforme (UPC®)
• Código canadiense de fontanería

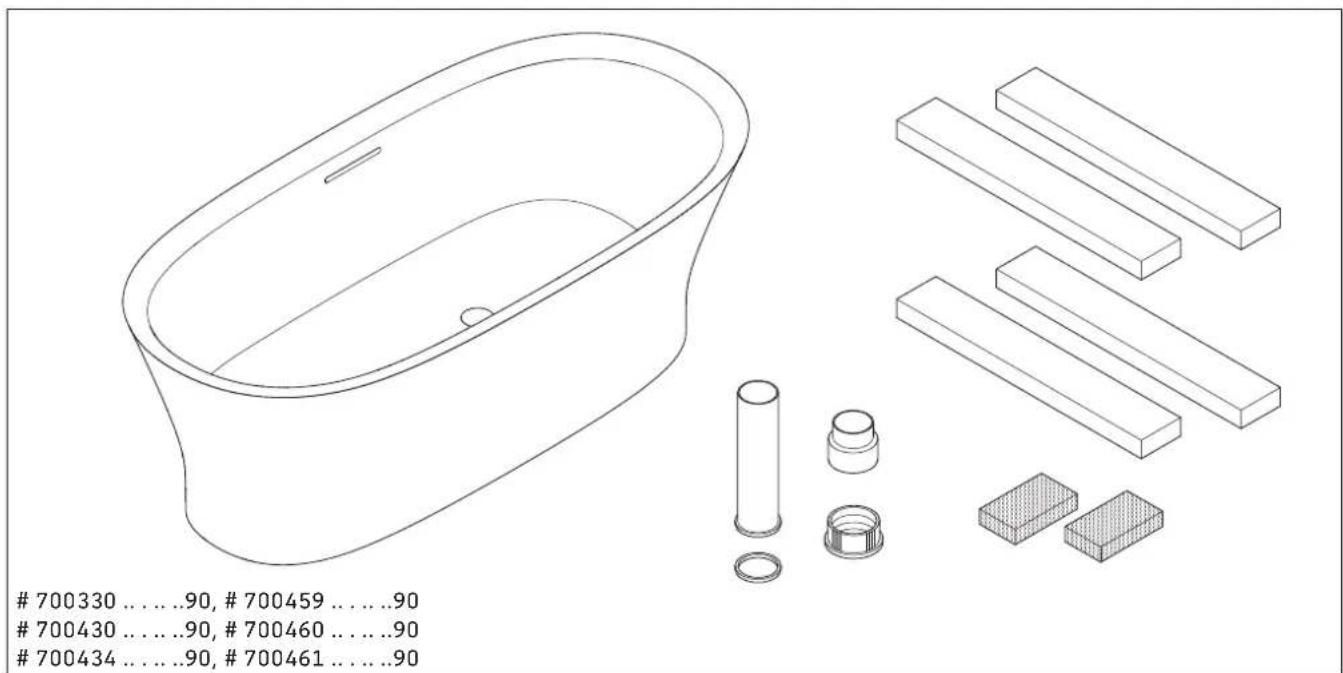

Contenido del suministro

700330 ....90, # 700459 ....90

700430 ....90, # 700460 ....90

700434 ....90, # 700461 ....90

Accesorios opcionales (no incluidos)

Desagüe para bañera en suelo

Inspeccionar la bañera por si hubiera ocurrido algún daño durante el transporte.
No instalar el producto si hay daños visibles.

2

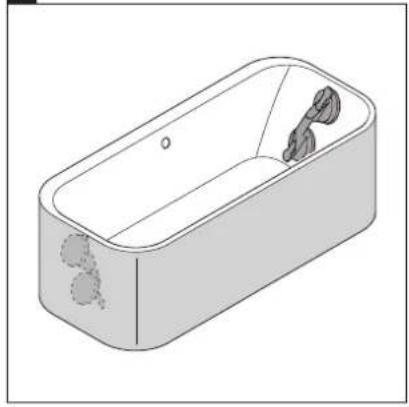

Los elevadores por succión pueden causar daños en la superficie de las bañeras lacadas.

Coloque los elevadores por succión en el interior de las bañeras lacadas para evitar que se dañe la superficie lacada.

3

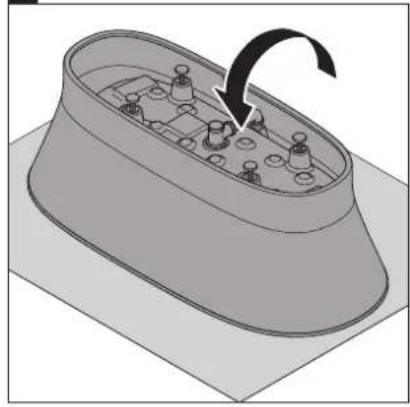

Si se inclina la bañera sobre uno de sus lados, se pueden producir daños en la misma.

Colocar un cartón o una manta sobre el suelo.
Dar la vuelta a la bañera.

4

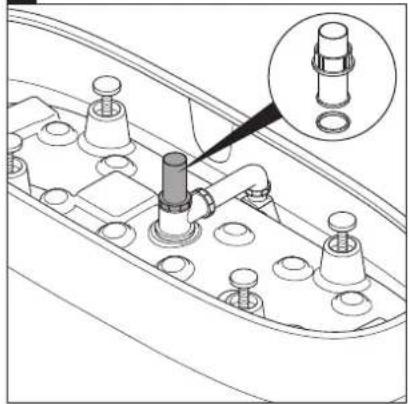

Conectar el empalme al desagüe de la bañera.

5

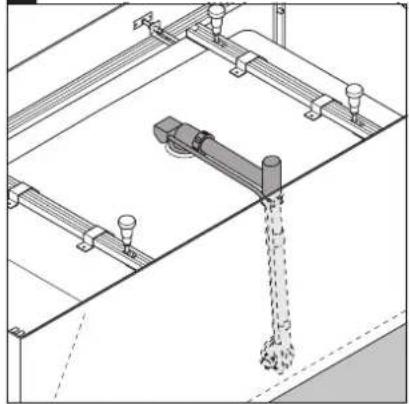

Conectar la tubería de residuos y el rebosadero.

6

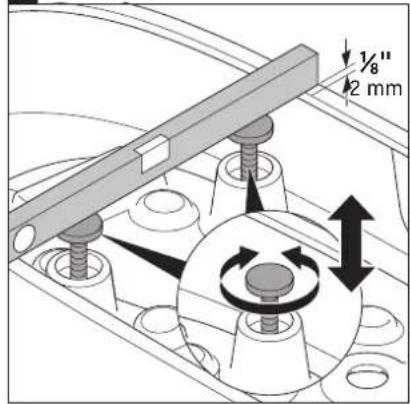

Nivelar las patas antes de ajustar la bañera.

Asegurarse de que la zona del suelo esté limpia y nivelada.
En caso de irregularidades, compensarlas ajustando las patas de la bañera.

Para colocar el desagüe, observar las dimensiones (vease el capítulo "dimensiones").

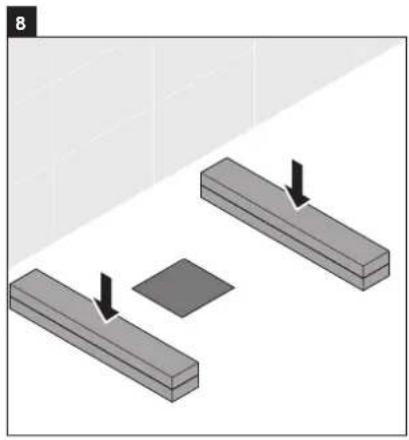

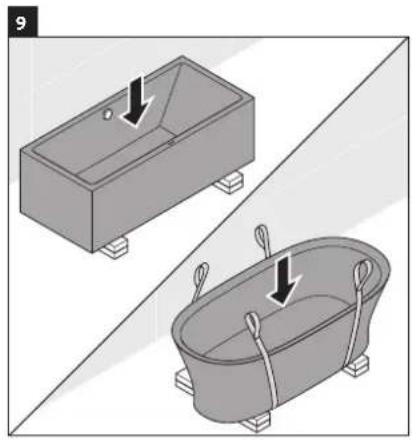

Colocar las ayudas de instalación según corresponda.

Retirar las ayudas de instalación.
Conectar la bañera al sistema de desagüe.

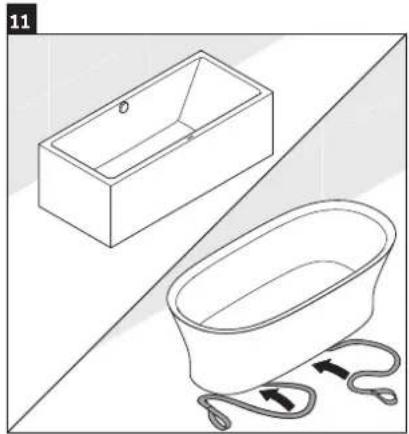

Deslizar las correas por debajo de la bañera.

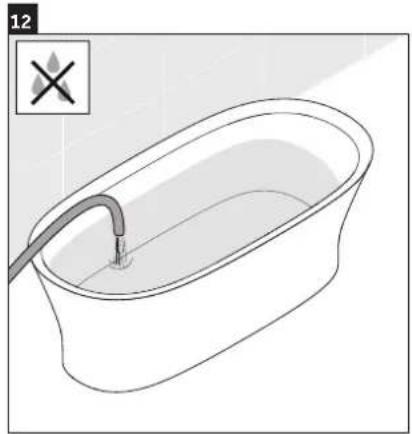

Llenar con agua la bañera.
Inspeccionar por si hubiera posibles fugas.
Asegurarse de que los accesorios sean a prueba de agua.

5% 150 mm

AVISO

Aplicar solamente silicona recomendada para bañeras acrílicas/ de material mineral.

Aplicar silicona al 100 % alrededor de la base de la bañera. Dejar una pequeña zona abierta.

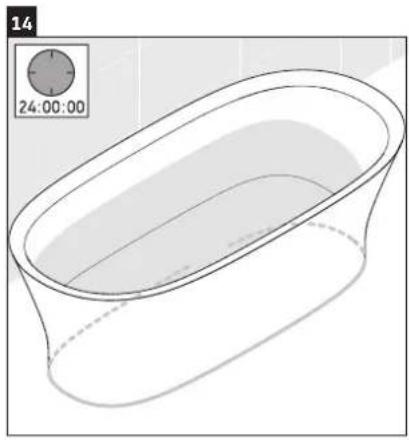

Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.

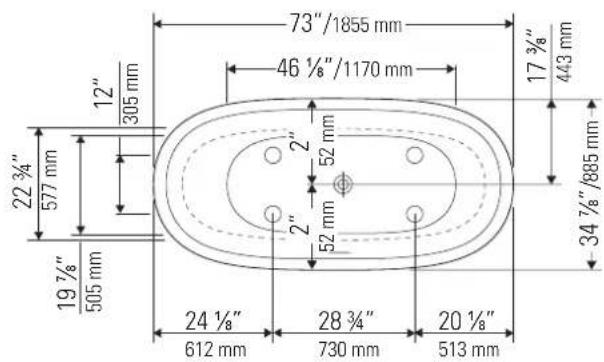

Cape Cod #700330 .....90

73"/1855 mm 46 ½"/1170 mm 12" 305 mm 22 ¾" 577 mm 19 ¾" 505 mm 2" 52 mm 2" 52 mm 24 ½" 612 mm 28 ¾" 730 mm 20 ½" 513 mm 17 ¾" 443 mm 34 ½"/885 mm
