Marca	Duravit
Modelo	DCode 700095000000090
Tipo de producto	Bañera empotrable (alcoba, rincón, contrapared)
Material	Acrílico con base de contrachapado
Dimensiones (L x A x H)	1700 x 700 x 460 mm
Peso	Aproximadamente 30 kg
Alimentación	Ninguna (bañera no eléctrica)
Funciones principales	Bañera de baño estándar con desagüe y rebosadero (no incluidos)
Accesorios incluidos	Marco de soporte, patas ajustables, tornillos y arandelas
Accesorios opcionales	Brida de alicatado (790112), soportes de pared (791224, 791212, etc.)
Instalación	Profesional requerida, conforme a los códigos locales
Mantenimiento y limpieza	Limpiar con un paño suave y producto no abrasivo; usar silicona a base de alkoxy para las juntas
Seguridad	Verificar la ausencia de cables eléctricos en los tabiques antes de perforar
Piezas de repuesto y reparabilidad	Piezas disponibles a través de Duravit; se recomienda reparación por un profesional
Garantía	Consultar las condiciones de Duravit
Normas	UPC, Código Nacional de Plomería de Canadá, CSA B45.5-17/IAPMO Z124-2017

Preguntas frecuentes - DCode 700095000000090 Duravit

¿Qué tipo de bañera es la Duravit DCode 700095?

Es una bañera empotrable diseñada para instalación en alcoba, rincón o contrapared, de acrílico con base de contrachapado.

¿Cuáles son las dimensiones de esta bañera?

Las dimensiones típicas son: Longitud 1700 mm, Ancho 700 mm, Alto 460 mm. Verifique la ficha técnica en pro.duravit.us para las dimensiones exactas.

¿Se incluyen el desagüe y el rebosadero?

No, el desagüe y el rebosadero no están incluidos y deben comprarse por separado. La conexión se ilustra en el manual.

¿Puedo instalar la bañera yo mismo?

La instalación debe ser realizada por un fontanero profesional de acuerdo con los códigos locales. Se requieren conocimientos de plomería y construcción.

¿Cómo nivelar la bañera?

Utilice las patas ajustables incluidas. Coloque la bañera sobre sus patas, verifique el nivel con un nivel de burbuja, ajuste las patas y apriete la contratuerca.

¿Qué tipo de silicona usar para las juntas?

Use silicona a base de alkoxy. La silicona a base de ácido acético puede dañar el acrílico. Aplique la silicona después de la instalación y deje secar 24 horas antes de llenar.

¿Cómo mantener la bañera de acrílico?

Limpie con un paño suave y un limpiador no abrasivo. Evite esponjas ásperas y productos químicos agresivos.

¿Qué precauciones de seguridad debo tomar?

Antes de perforar los tabiques, asegúrese de que no haya cables eléctricos o calefacción detrás. Use equipo de protección.

¿Dónde puedo encontrar las piezas de repuesto?

Las piezas de repuesto están disponibles a través de Duravit o distribuidores autorizados. Los accesorios opcionales como la brida de alicatado (790112) se enumeran en el manual.

¿La bañera cumple con las normas?

Sí, cumple con el Código Uniforme de Plomería (UPC), el Código Nacional de Plomería de Canadá y la norma CSA B45.5-17/IAPMO Z124-2017.

MANUAL DE USUARIO DCode 700095000000090 Duravit

Instrucciones de montaje y uso

Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)

Daro Starck

700027...90 #700331...90

700028...90 #700332...90

700333...90

D-Code

700334...90

# 700095...90 #700335...90

# 700095...92 #700336...90

# 700096...90 #700337...90

# 700096...92 #700338...90

# 700100...90 #700339...90

# 700100...92 #700340...90

# 700101...90

# 700101...92

Vero

700133...90

DuraStyle

700134...90

700231...90 #700135...90

700233...90 #700136...90

700298...90

Vero Air

Happy D.2

700411...90

700314...90 #700412...90

700413...90

Paiova

700414...90

700212...90

P3 Comforts

700375...90

700376...90

Important information 4

Installation 5

Remarques importantes 11

Montage 12

Información importante 18

Montaje 19

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

Lectores destinatarios y cualificaciones

Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de construcción así como cumplir los códigos de fontanería. Recomendamos encomendar la instalación del producto a un fontanero profesional.

Explicación de las palabras clave y de los símbolos

ADVERTENCIA

Indica una situación peligrosa que puede provocar la muerte o lesiones graves si no se evita.

AVISO

Se utiliza para describir prácticas no relacionadas con lesiones físicas.

Inspección (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones sean estancas al agua.

Indicación del tiempo (p. ej. 10 minutos)

Se requiere una acción

Instrucciones de seguridad

Daños materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.

Antes de la instalación

Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.es.

Los productos cumplen los siguientes códigos:

• Código de fontanería uniforme (UPC ^® )
• Código canadiense de fontanería

Los productos cumplen las siguientes normas:

• CSA B45.5-17/IAPMO Z124-2017

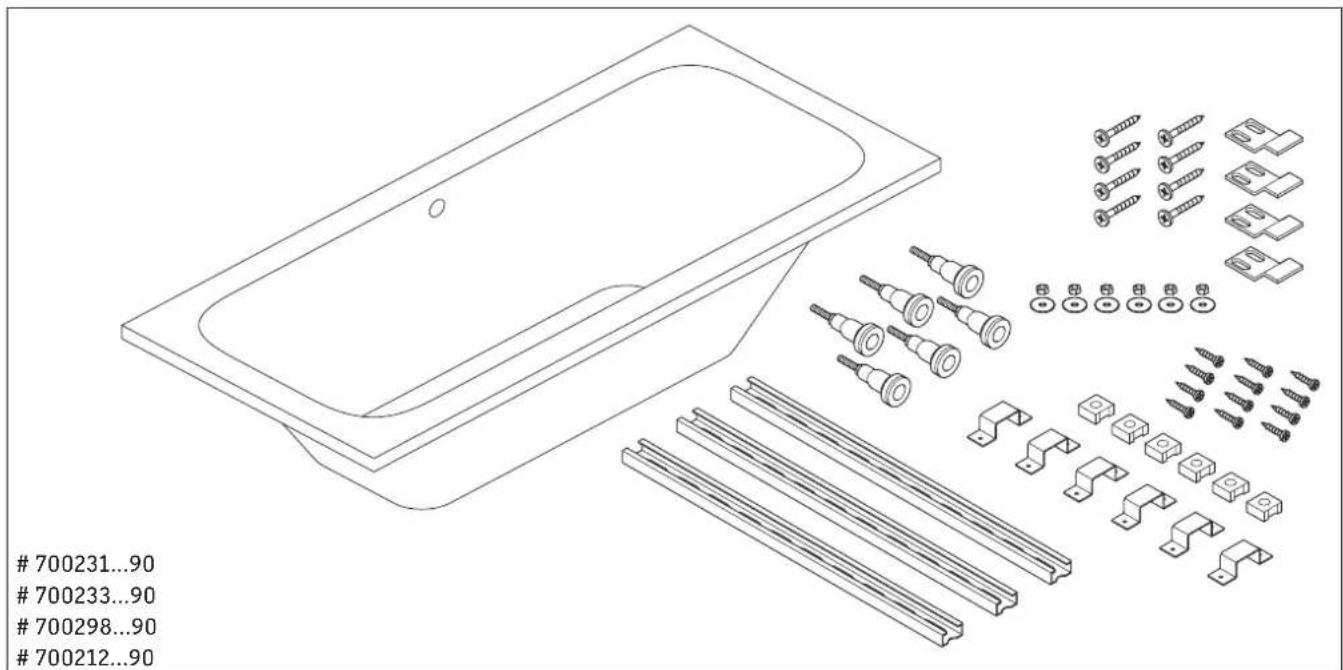

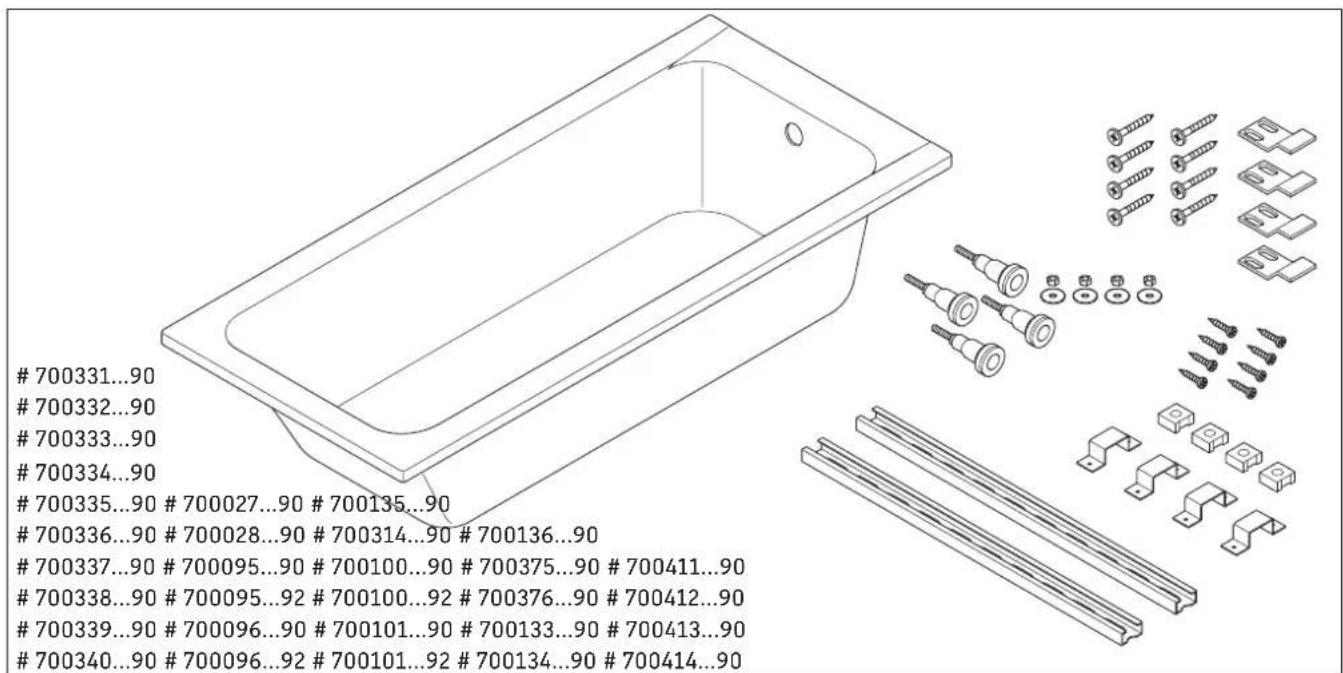

Contenido de la entrega

Accesorios opcionales (no incluidos)

790112 (cinta selladora para juntas de azulejos)

791224

791212

790252

790220

790219

791264

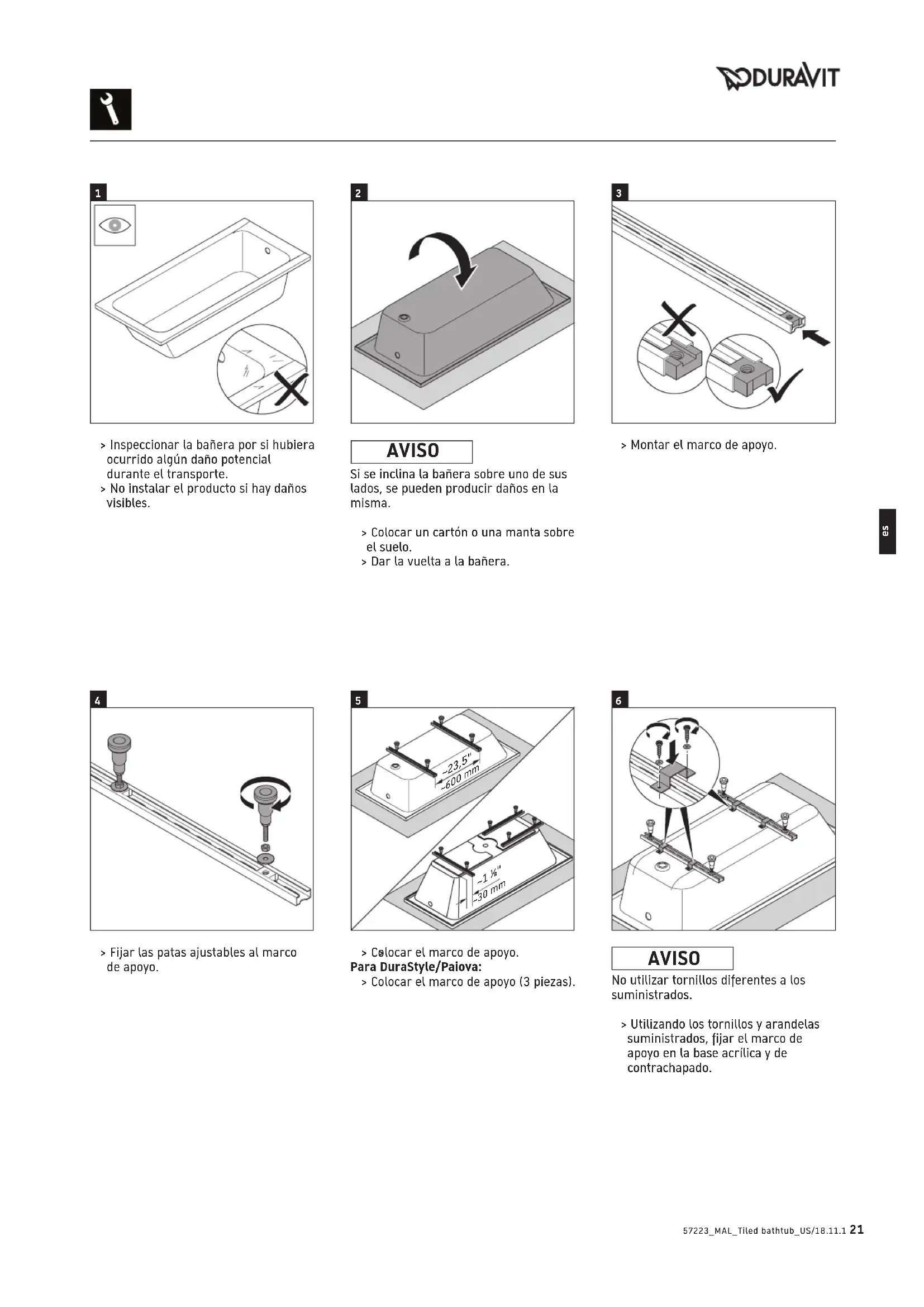

Inspeccionar la bañera por si hubiera ocurrido algún daño potencial durante el transporte.
No instalar el producto si hay daños visibles.

2

Si se inclina la bañera sobre uno de sus lados, se pueden producir daños en la misma.

Colocar un cartón o una manta sobre
el suelo.

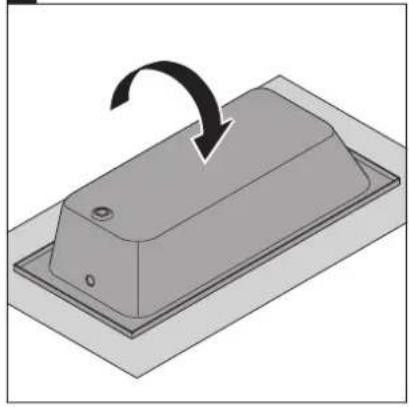

Dar la vuelta a la bañera.

3

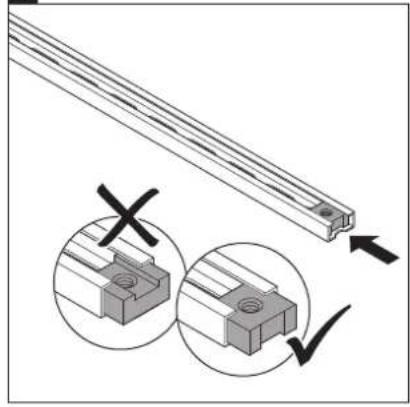

Montar el marco de apoyo.

4

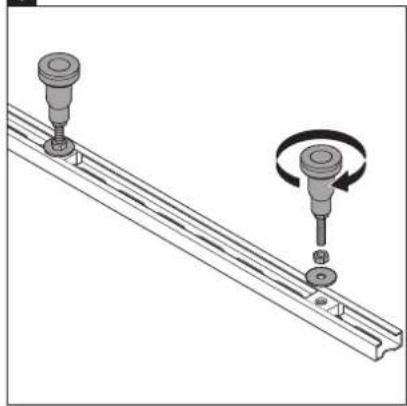

Fijar las patas ajustables al marco de apoyo.

5

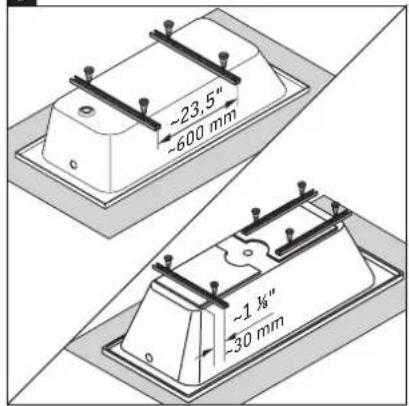

Colocar el marco de apoyo.
Colocar el marco de apoyo (3 piezas).

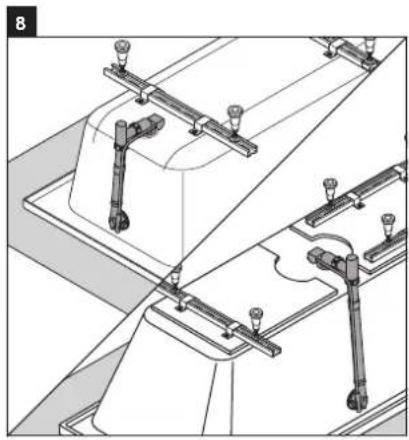

Para DuraStyle/Paiova:

6

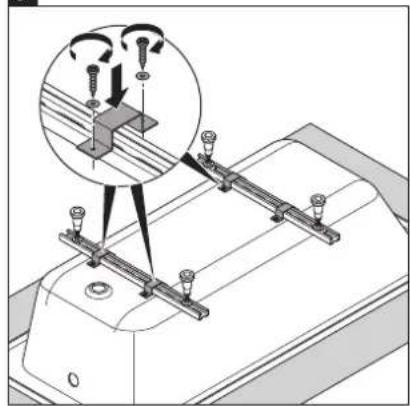

No utilizar tornillos diferentes a los suministrados.

Utilizando los tornillos y arandelas suministrados, fijar el marco de apoyo en la base acrílica y de contrachapado.

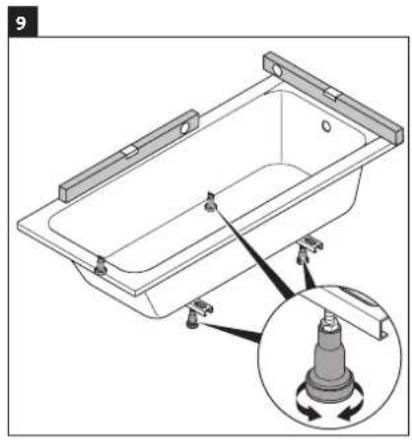

Nivelar las patas antes de ajustar la bañera.

Conectar la tubería de residuos y el rebosadero (no incluidos).

Colocar la bañera sobre sus patas ajustables.
Asegurarse de que la bañera esté nivelada.
Ajustar las patas en caso necesario.

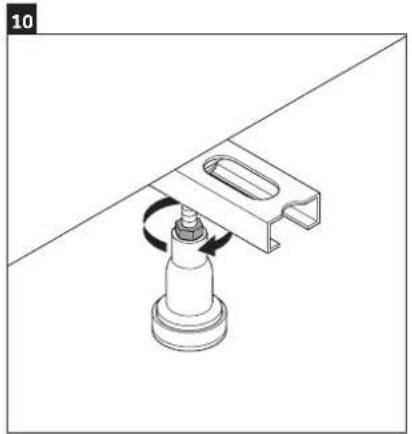

Apretar la contratuerca para fijar las patas ajustables.

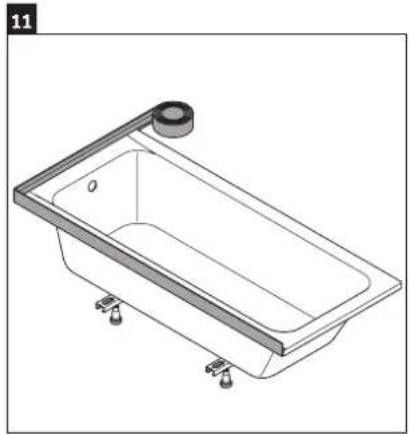

de azulejos (no incluida).

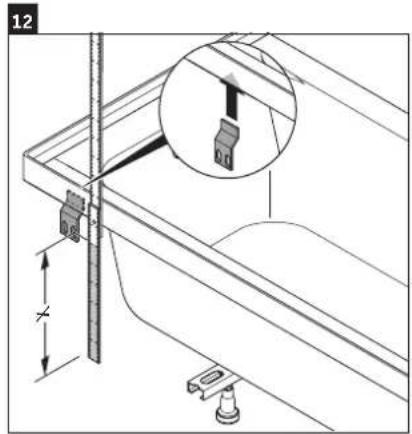

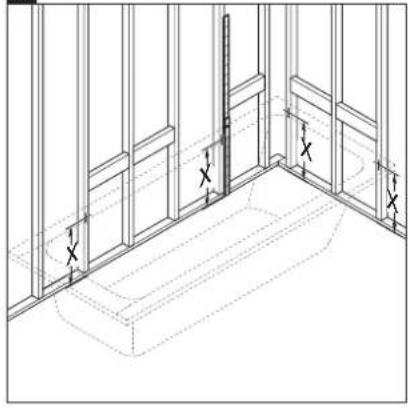

Medir la altura para los soportes. > Pegar la cint

13

Marcar los orificios para los soportes en el marco adosado a la pared.

14

¡Peligro de lesiones mortales por descarga eléctrica!

El contacto con el cableado eléctrico puede producir descarga eléctrica.

Asegurarse de que no haya ningún cable eléctrico ni ningún circuito de calefacción detrás de la pared o debajo del suelo, ya que podría afectar la instalación.

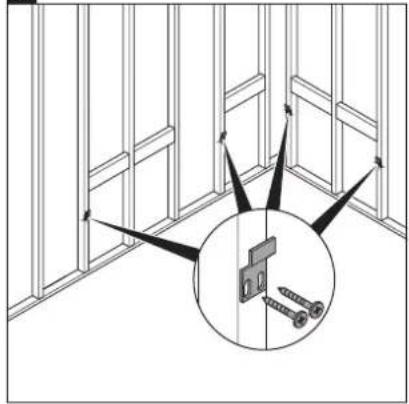

Fijar 4 soportes al marco adosado a la pared para sujetar la bañera en los laterales.

15

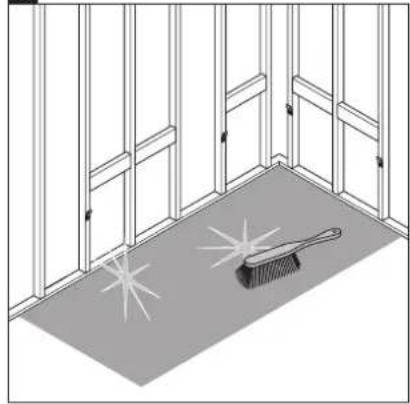

Limpiar la zona debajo de la bañera.

16

Encajar la bañera en el área designada en el marco.

Asegurar la bañera fijándola en los soportes de pared.

17

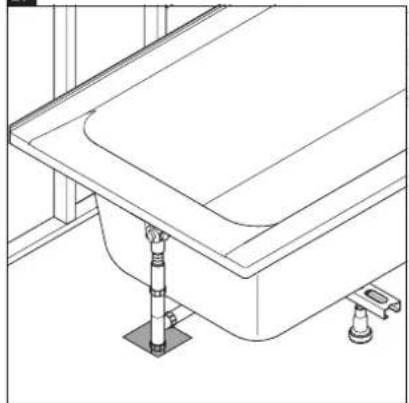

rebosadero al sistema de desagüe.

18

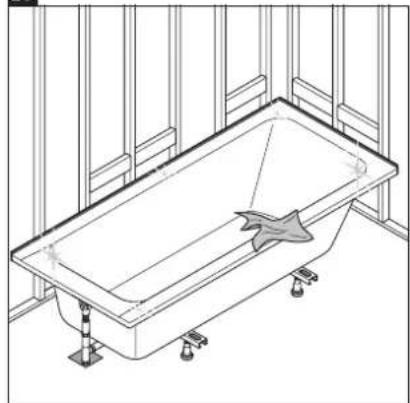

Limpiar la bañera. > Conectar la tubería de resid

19

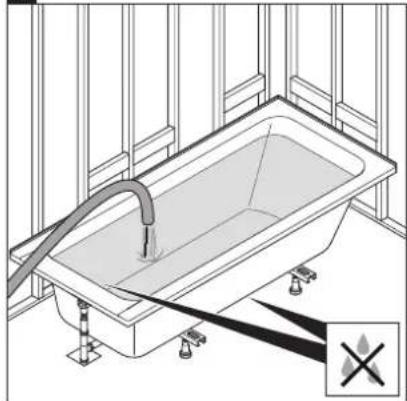

Llenar con agua la bañera.
Inspeccionar por si hubiera posibles fugas.

20

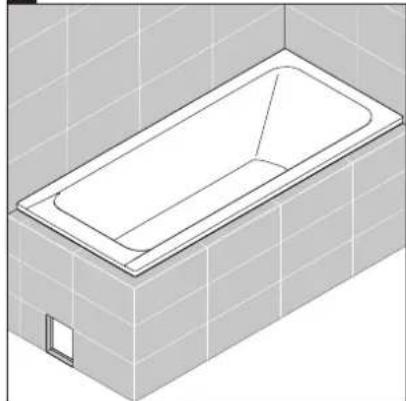

Realizar el acabado en la pared y los azulejos.

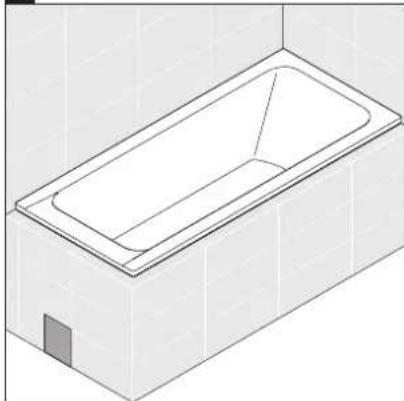

Incorporar un panel de acceso 200 x 200 mm (7% x 7% in) en la zona del desagüe y el rebosadero.

21

Cerrar el panel de acceso.
Sellarlo para evitar que salpique agua.
Abrirlo exclusivamente utilizando una herramienta.

22

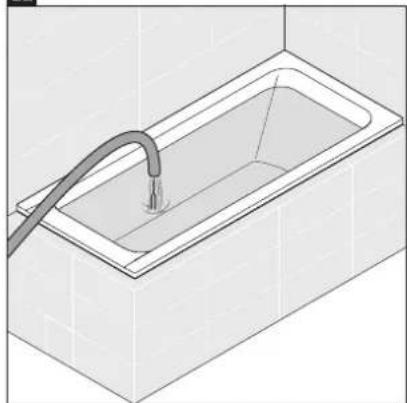

Llenar con agua la bañera.

23

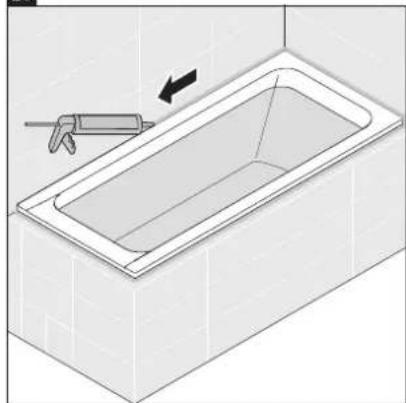

La silicona con ácido acético puede dañar la bañera.

Utilizar silicona sobre base de alcoxi.
Aplicar silicona según sea necesario.

24

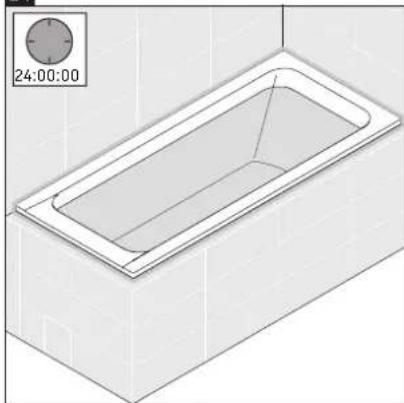

Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.
