FOIRE AUX QUESTIONS - Commercial 463657524 CHAR BROIL

Comment allumer le barbecue ?

Ouvrez le couvercle, tournez le bouton du brûleur sur HAUTE et appuyez sur le bouton d'allumage électronique (pile AA) jusqu'à l'allumage. Si pas d'allumage en 5 secondes, attendez 5 minutes et réessayez.

Que faire en cas d'odeur de gaz ?

Coupez immédiatement l'alimentation en gaz au réservoir. Éteignez toute flamme, ouvrez le couvercle. Si l'odeur persiste, éloignez-vous et appelez les pompiers ou le fournisseur de gaz.

Comment nettoyer les brûleurs ?

Fermez le gaz et les boutons. Retirez les grilles et les couvre-brûleurs. Démontez les brûleurs, nettoyez les tubes avec un crochet en fil rigide ou une brosse, et soufflez avec de l'air comprimé. Remontez en vérifiant l'étanchéité.

Quelle est la garantie de ce barbecue ?

Garantie limitée : 10 ans sur les brûleurs inox, 3 ans sur la cuve/couvercle/grilles/émetteurs, 1 an sur les autres pièces. Valable uniquement pour l'acheteur initial, nécessite une preuve d'achat et un enregistrement.

Puis-je utiliser du charbon de bois ?

Oui, avec le kit accessoire optionnel (réf. 3339889W04). Utilisez un plateau à charbon, allumez les brûleurs à gaz pendant 15 minutes couvercle fermé, puis éteignez et attendez 5 minutes avant de cuisiner. N'utilisez jamais d'alcool ou d'essence.

Comment entreposer le barbecue ?

Nettoyez-le, fermez le gaz et débranchez le réservoir. Entreposez le réservoir à l'extérieur, loin des enfants. Couvrez le barbecue s'il reste dehors. Pour un stockage intérieur, le réservoir doit être débranché et stocké à l'extérieur.

Que faire si les flammes sont faibles ?

Vérifiez le niveau de gaz dans le réservoir. Si la soupape de remplissage excessif s'est déclenchée, fermez les boutons, attendez 30 secondes, puis rallumez. Si le problème persiste, débranchez et rebranchez le régulateur.

Comment vérifier les fuites de gaz ?

Utilisez une solution d'eau savonneuse (50 % eau, 50 % savon doux). Badigeonnez les raccords : valve, régulateur, tuyau. Si des bulles apparaissent, fermez immédiatement le gaz et resserrez les raccords. N'utilisez jamais de flamme nue.

Puis-je utiliser une plaque de cuisson ?

Oui, une plaque de cuisson est incluse. Placez-la sur les grilles après avoir retiré les émetteurs et les grilles de cuisson. Assurez-vous que le bac à graisse est vide avant chaque utilisation pour éviter les incendies de graisse.

Comment changer la pile de l'allumeur ?

La pile est située dans le module d'allumage électronique. Retirez le couvercle du module, remplacez la pile AA 1,5 V en respectant les polarités. Utilisez une pile alcaline neuve. Refermez le module.

MODE D'EMPLOI Commercial 463657524 CHAR BROIL

• Clé régliable (non comprise)
• Tournevis (non comprise)
• Clé mixte de 7/16 po (non comprise)
  Dispositif de blocage pour roulettes (comprise)

Pourvoiresecurite. 14-16
Utilisation et entretien 16-24
Garantie limitée 25
Scheme des pieces. 38
Nomenclature des pieces 40
Listedesferrures 42
Assemblage. 43-58
Dépannage 61-62
Fiche d'enregistrement 67

INSTALLLEUR / ASSEMBLEUR :

Vousdezelaisserlepresentmanualseecluent.

CLIENT :

Conservez ce manuel pour consultation future.

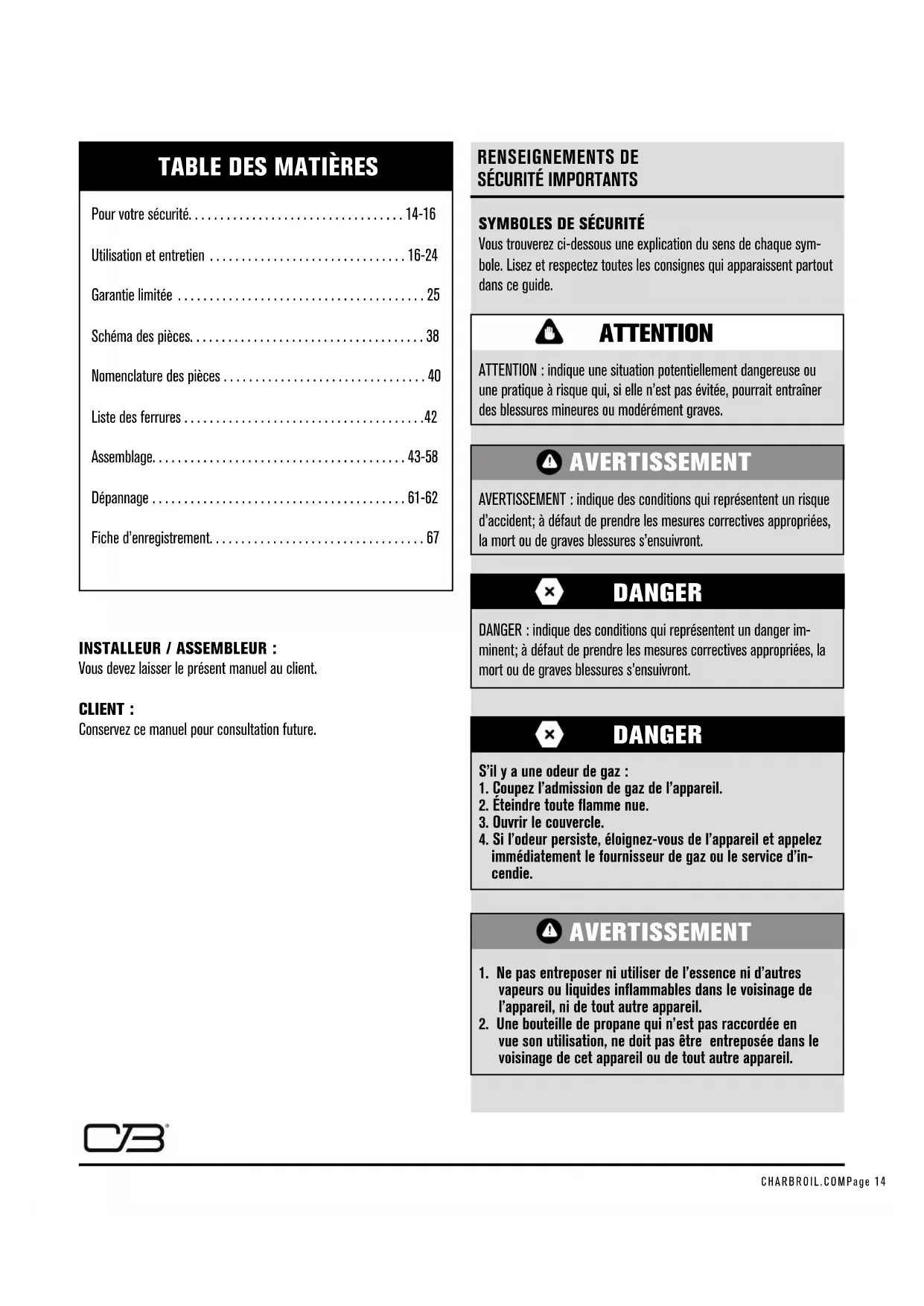

RENSEIGNEMENTS DE SÉCURITE IMPORTANTS

SYMBOLES DE SECURITE

Vous trouvrez ci-dessous une explication du sens de chaque symbole. Lisez et respectez toutes les consignes qui apparaissent partout dans ce guide.

ATTENTION

ATTENTION: indique une situation potentiellement dangereuse ou une pratique à risque qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou moderément graves.

AVERTISSEMENT

AVERTISSEMENT : indique des conditions qui représentent un risque d'accident; à défaut de prendre les mesures correctives appropriées, la mort ou de graves blessures s'ensuivront.

DANGER

DANGER : indique des conditions qui représentent un danger imminent; à défaut de prendre les mesures correctives appropriées, la mort ou de graves blessures s'ensuivront.

DANGER

S'il y a une odeur de gaz :

1. Coupe l'admission de gaz de l'appareil.
2. Eteindre toute flamme nue.
3. Ouvrir le couvercle.
4. Si l'odeur persististe, éloignez-vous de l'appareil et appelez immédiatement le fournisseur de gaz ou le service d'in-cendie.

AVERTISSEMENT

1. Ne pas entreposer ni utiliser de l'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de l'appareil, ni de tout autre apparéil.
2. Une bouteille de propane qui n'est pas raccordée en vue son utilisation, ne doit pas etre entreprises dans le voisinage de cet apparéil ou de tout autre apparéil.

POUR VOTRE SECURITE - INSTALLATION DE VOTRE GRIL

ATTENTION

Pourutilisationdomestiqueuniquement.Nepasutiliser àdesfins commerciales.

Lire et respecter toutes les consignes de sécurité, les instructions d'assemblage et les directives d'emploi et d'entretien avant d'essayer d'assemblier cet apparéil ou de l'utiliser pour la cuisson.

Certaines pieces peuvent être munies de bords coupantsl. Portez des gants de protection au besoin.

Incendies de Graisse

Il n'est pas possible d'etreindre des incendies de graisse en fermentant le couvercle. Les grils sont bien aérés pour des raisons de sécurité.
- N'utilise pas d'eau pour eteindre un incendie de graisse. Cela pourrait causer des blessures. Si un incendie de graisse se declare, fermez les boutons et l'alimentation en gaz du réservoir de GPL.
Si le grill n'a pas ete nettoye regulierement, un feu de graisse pourrait s'ensuivre et endommager le produit. Surveiliez bien le grill durant le prechauffage ou lorsque vous brulez des residues d'aliments au cas ou un feu de graisse se produirait.
- La meilleure façon d'empêcher les yeux de friture est de procéder à un nettoyage régulier du grill en suivant les consignes indiquées dans le guide sous les rubriques Nettoyage général du grill et Nettoyer le dispositif du brûleur.

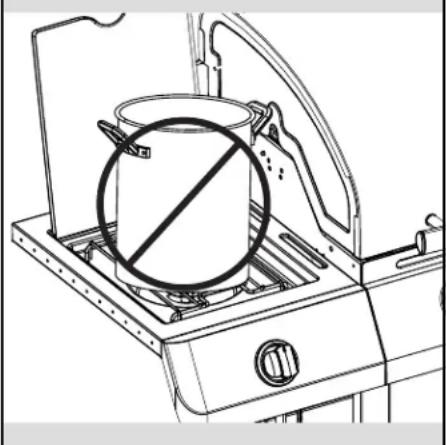

Utiliser des pots de plus de 6 quarts de la capacité pourrait dépasser le poids limite du plateau brûleur l'etal ou Côté plateaue qui entraîne la défaillance du grill panier composants.

AVENTISSEMENT

Ne pas suivre toutes les instructions du fabricant pourrait cause des préjudices physiques graves et des dommages matériels.

N'essayez pas de réparer ou de modifier le tuyau, le système de valve ou le régulateur pour corriger un défaut « présumé ». Toute modification à cet assemblage annule votre garantie en plus de creator un risque de fuite de gaz et d'incendie. N'utilise que des pieces de rechange approvées, fournies par le fabricant.

Ne couvrez pas les grilles avec des feuilles d'aluminium ou tout autre matière. Cela empêchera la ventilation du brûleur et sera à l'origine de conditions potentiellement dangereuses pouvant entraîner des dommages matériels ou des blessures graves.

Ce produit peut vous exposer à des produits chimiques, y compris plomb que l'Etat de Californie connait cause le cancer et les malformations congenitales ou autres problèmes de reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

EXTÉRIEUR

• Un apparéil est considéré comme étant à l'extérieur s'il est installé dans un abri responsable au maximum des parois sur trois côts, mais sans toit; toutes les ouvertures doivent être ouvertes en permanence; les portes coulissantes, les portes de garage, les fenêtres et les ouvertures grillées ne sont pas considérées comme des ouvertures permanentes;
• Un apparéil est considéré comme étant à l'extérieur s'il est installé avec un abri qui est au plus une enceinte partielle compensant un toit et un maximum de deux parois laterales. Les parois laterales peuvent être paralleles, comme dans le cas d'un passage recouvert, ou perpenduculaires l'une à l'autre; toutes les ouvertures doivent être ouvertes en permanence; les portes coulissantes, les portes de garage, les fenêtres et les ouvertures grillagées ne sont pas considérées comme des ouvertures permanentes ; ou
• Un apparéil est considéré comme étant à l'extérieur s'il est installé avec un abri qui est au plus une enceinte partielle compensant un toit et trois parcis laterales, pour autant que 30% ou plus de la péripérie horizontale de l'enceinte soit ouverte en permanence. Toutes les ouvertures doivent être ouvertes en permanence; les portes coulissantes, les portes de garage, les fenêtres et les ouvertures grillagées ne sont pas considérées comme des ouvertures permanentes.

AIER

1. Fermer le bouton de commande du brûleur O.
2. Ouvrir le couvercle.
3. Attendre cinq minutes et repeter l'opération.

Si le brûleur s'éteint, le gaz continuera de se répandre à l'extérieur du brûleur et pourrait s'enflammer accidentellement en engendrant un risque de blessure pour la personne.

• N'entreposez JAMAIS un réservoir de gaz de rechange sous un appeareil au gaz, à proximite de celui-ci ou dans un endroit fermé.

• Ne remplissez jamais le réservoir à plus de 80% de sa capacité.
• Un réserve de rechange rempli excessivement ou mal entreposé constitue un danger en raison des possibités de fuite de gaz à partir de la soupape de sureté et de décharge. Cela peut causeur un incendie intense avec risques de dommages matériels, de blessures graves, voire de mort.
• Si vous voyagez, sentez, ou entendez une fuite de gaz, éloignez-vous immédiatement du réservoir de gaz et de l'appareil et appelezez cette service d'accendie.

UTILISATION ET ENTRETIEN

Mesures de sécurité pendant l'installation

• Utilisez grill, comme l'achat, avec seulement LP (propane) du gaz et le régulateur / valve de montage fourni. Si votre barbecue est prét Dual Fuel, un kit de conversion doit être acheté pour une'utilisation avec du gaz naturel.
• L'installation du grille doit se conformer aux codes locaux, ou en leur absence, au National Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane Installation Code, CSA B149.1, au Code sur le stockage et la manipulation du propane B149.2.
• Tous les accessoires électriques (la rotinsoire, par exemple) doivent être mis à la terre conformément aux codes locaux ou au National Electrical Code, ANSI / NFPA 70 ou au Code canadien de l'électricité CSA C22.1. Tenez les cordons d'alimentation et les tuyaux d'alimentation en combustible loin de toute surface chaude.
• Ce grill est homologué en matière de sécurité aux États-Unis ou au Canada seulement. Ne le modifie pas pour une'utilisation dans un autre endroit. Toute modification creera un risque d'accident.

Démontage, transport et entreprises du réservoir de gaz

• FERMEZ tous les boutons de réglage et la valve du réservoir de gaz. Tournez à la main l'écrou d'accoupling dans le sens contraire des aiguilles d'une montre; n'utilise pas d'outils pour débrancher le réservoir. Desserrez la vis du réservoir située sous la tablette inférieure ou déconnectez les autres dispositifs de retenue, puis souleverze le réservoir de gaz et retirez-le du chariot. Installez le capuchon de suturet sur la valve du réservoir à gaz. Utilisez always the capuchon et la bretelle de retenue fournis avec la valve. Faute d'utiliser le capuchon de suturet selon les consignes, des blessures graves et des dommages matériels pourraient s'ensuivre.
• Un réservoir de gaz qui a été débranché pour le transport ou pour l'entreposage doit composer un capuchon de sécurité (tel qu'illustré). N'entreposez pas un réservoir de gaz dans un endroit fermé tel qu'un abri d'auto, un garage, un porche, un patio couvert ou d'autres constructions. Ne laissez jamais un réservoir de gaz dans un vehicule qui pourrait s'échauffer au soleil.
• N'entreposez pas un réservoir de gaz dans un endroit où les enfants jouent.

VALVE DU RÉSERVoyer

Reservoir de gaz.

• Le réserve de GPL utilisé avec votre grill doit satisfaire aux exigences suivantes:
  Utilisez seulement un réservoir de GPL avec les dimensions suivantes : diamètre de 30,5 cm (12 po) x hauteur de 45,7 cm (18 po) et de capacité maximale de (20 lb).

• Les réservoirs de GPL doivent être fabriques et étiquêtes conformément aux specifications pour les réservoirs de GPL du ministère du Transport (Department of Transportation : DOT) des États-Unis ou, au Canada, des normes CAN/CSA-B339 relatives aux cylindres, sphères et tubes pour le transport des matières dangereuses de Transport Canada (TC). Voir l'étiquette sur le collier du réservoir de GPL

• La valve du réservoir de GPL doit composer:

• Un orifice de sortie de type 1 compatible avec le régulateur ou le grill.

• Une soupape de sûreté et de décharge.

• Un dispositif de protection contre le replissage excessif homologué UL. Ce dispositif de sécurité est identifié par un unique volant de manoeuvre triangulaire. Utilisez seulement des réservoirs dotés de ce type de valve.

• La bouteille de gaz propane doit être positionnée verticallyment de façon à permettre l'élimination des vapeurs et elle doit comprendre un collier pour

protégé le robinet de la bouteille. Toutjours conserver les bouteilles de gaz propane en position verticale lors de leur utilisation, leur transport ou leur entroposage.

VOLANT DE MANIEUVRE DU DISPOSITIF DE PROTECTION CONTRE LE REMPISSAGE EXCESSIF

Réserveur de gaz à la verticale pour permettre l'elimination des vapeurs

GPL (Gaz de petrole liquéfié, ou gaz propane liquide)

• Le GPL n'est pas toxique; il est incolore et inodore lorsqu'il est produit. Pour votre propre protection, une odeur est ajoutée au GPL (semblable à l'odeur de chou pourri) afin que vous puissiez le sentir.
• Le GPL est très inflammable et peut s'allumer de manière inattendue.

Remplissage du réservoir de GPL

• Ne faites appel qu'aux services de distributeurs autorisés d'expérience.
• Le réseau de GPL doit être purgé avant le remplissage.
• Le distributeur NE doit JAMAIS replir le réservoir de GPL à plus de 80 % de sa capacité volumétrique. Le volume de propane dans un réservoir varie selon la température.
• La présence de givre sur le régulateur indique un replissage excessif. Fermez immidiatement la valve du réservoir de GPL etappelezvoire distributeur de GPL local pour obtenir de I'aide.
• Ne relâchēs pas de gaz de pétrole liquefied (propane) dans l'air. Cela constitue une pratique dangereuse.
• Pour vider le gaz contenu dans un réserve de GPL, demandez l'aide d'un distributeur de GPL ou du service d'incendie local. Regardez dans l'annuaire téléphonique sous « Fournisseurs de gaz » afin de localiser le distributeur de gaz/agree le plus proche de chez vous.

UTILISATION ET ENTRETIEN

Échange de réserve de GPL

• Plusieurs commercants qui vendent la unité offrent la possibilité de souscrite à un service d'échéance de réservoirs vides. Ne faites appel qu'aux services d'entreprises dignes de confiance qui soumettent leurs bouteilles de gaz à des inspections et des essais et qui certifient leurs bouteilles de gaz. N'échéze votre réservoir que contre un réservoir équipé d'un dispositif de protection contre le remplissage excessif tel que décrit dans la section sur le « Réservoir de GPL » du réseau guide.
• Gardez toujours le réserve de GPL neuf ou échéné en position verticale lors de son utilisation, de son transport et de son entroposage.
• Effectuez un essai d'étanchéité des réservoirs de GPL neufs et échangés AVANT de les connecter à l'appareil.
• Mettre capuchon de suturetantipoussiere sur la sortie du robinet d'une bouteille qui n'est pas utilisée. Utiliser uniquement le type capuchon de suturetantipoussiere fourni avec le robinet de la bouteille. D'autres types de bouchons pourraient ne pas etre etanches et permettre des fuites de propanee.

Essai d'etanchéité d'un réservoir de GPL

Pour vous propres sécurité

• Il est nécessaire de procéder à un essai d'étanchéité chaque fois que le réservoir de GPL est échéné ou rempli.
• Ne fumez pas pendant l'essay d'étanchéité.
• N'utilise pas de flamme neue pour détecter une fuite de gaz.
  L'essay d'étanchéité de l'appareil doit se faire à l'extérieur, dans un endroit bien ventilé, loin de sources d'ignition telles que les appareils menagers fonctionnant au gaz ou à l'électricité. Au cours de l'essay d'étanchéité, gardez l'appareil loin des flammes nues et des étincelles.
• Utilisez un pinceau propre et une solution à mesures égales d'eau et d'un savon doux. Appliquez la solution savonneuse sur les endroits marqués d'une flèche sur le schéma ci-dessous.
• N'utilise pas de produits d'entretien menagers. Ils pouraient endommager des composants du circuit de gaz.

AVERTISSEMENT

Si des bulles « moussantes » apparaissent, n'utilise pas le réserve de GPL et ne le déplacez pas. Appelez un fournisseur de GPL ou votre service d'incendie!

DANGER

• N'insérez aucun corps étranger dans l'orifice de sortie de la valve ou dans la soupape de sûreté. Vous pourriez endommager la valve et provoquer une fuite. Une fuite de propane peut provoquer une explosion, un incendie, des blessures graves ou la mort.

Connexion du régulateur au réservoir de GPL

1. Le réserve de GPL doit être attaché à l'appareil de façon sécurité. (Reportez-vous à la section sur l'assemblage.)
2. FERMEZ tous les boutons de réglage
3. Fermez le réservir de gaz en tournant le volant de manqueevre de la valve à fond dans le sens des aiguilles d'une montre.
4. Enlever le capuchon de protection du robinet de la bouteille de gaz propane. Toujours utiliser le capuchon et la sangle fournis avec le robinet.

N'utilise pas de bouchon de transport de produits petroliers (piece en plastique avec filtage extérieur)! Il empêchera le dispositif de sureté de la valve de fonctionner.

1. En tenant le régulateur, insérez le mamelon adaptateur dans la valve du réservoir de GPL. Serrez l'écrou de raccord à la main, en tenant le régulateur aligné avec la valve du réservoir de GPL de manière à ne pas fausser le filetage.

1. Serrez à fond l'écrou de raccord en tournant dans le sens des aiguilles d'une montre. Le régulateur s'attachaera de façon étanche au dispositif de non-retour de la valve du réservoir de GPL ce qui occasionnera une certaine résistance. Une rotation supplémentaire d'un demi à trois quart de tour est nécessaire pour achiever le raccordement. Ne serrez qu'à la main - n'utilise pas d'outils.

REMARQUE: Si vous n'arrivez pas à compléter le raccordement, débranchez le régulateur et repêze les étapes 5 et 6. S'il vous est toujours impossible d'achever le raccordement, ne vous servez pas de ce régulateur!

UTILISATION ET ENTRETIEN

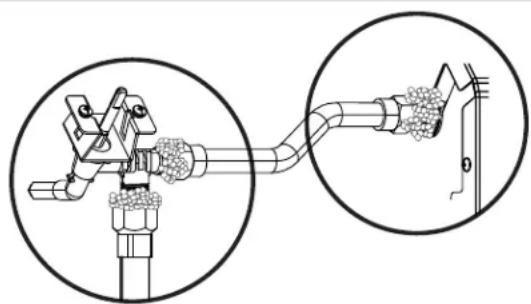

Essai d'etanchéité des valves, des tuyaux et du régulateur

1. Tournez tous les boutons de réglage en position d'arret (OFF).
2. Assurez-vous que le régulateur est attaché de façon étanche à la valve du réservoir.
3. Ouvre la valve du réservoir complètement en la tournant dans le sens contraire des aiguilles d'une montre. Si vous entendez un souffle ou un sifflement, fermez immédiatement la valve du gaz. Cela indique que le raccord compte uneuite importante. Corrigez le problème avant de poursuivre.
4. Badigeonnez les raccords suivants de solution savonneuse : ou d'autres accessoires sur votre grille.

REMARQUE: bordure de la tablette du brûleur l'边际 et d'autres parties non représentées pour plus de clarté.
REMARQUE: Voitre grill peut ne pas avoir un bruleur de cote d'etagere.

1. Si des bulles « moussantes » apparaissent, c'est qu'il y a une fuite. Fermez immeditatement la valve du réserve de gaz et reserrez tous les raccords. Si vous n'arrivez pas à arreter les fuites, n'essayez pas de les colmater vous-même. Appelez-nous pour obtenir des pieces de rechange. Pour commander des pieces de rechange, appepelez le Centre de service pour grils et donnez le numéro de série, le modele et le nom des pieces dont vous avez besoin.
2. Fermez toujours la valve du réserve de GPL après chaque essai d'étanchéité en tournant le volant de manèuvre dans le sens des aiguilles d'une montre.

Consignes de sécurité

• Avant d'ouvrir la valve du réservoir de GPL, vérifie que l'écrou de raccord est bien serré.
• Lorsque vous n'utilise pas le grill, mettez tous les boutons de réglage et la valve du réservoir de GPL en position d'arret.
• Ne déplacez jamais le grill lors de l'utilisation ou pendant qu'il est encore chaud.
• Certaines surfaces seront chaudes pendnat l'utilisation de l'appareil. Utilisez des ustensiles de cuisson à long manche et des gants afin d'éviter les brûlures et les éclaboussures.
• Le brûleur létalé et la tablette latérale supportent une charge maximale de 10 lb.
• Le plateau ou le réservoir d'écoulement de laGRAISSIDoit est en place quand vous utilisez le gril et etre vide apres chaque utilisation. N'enlevez pas le plateau ou le réservoir d'écoulement de laGRAISSe avant que le gril ne soit complètement refroidi.
• Si vous remarquez que de laGRAISSO uqu'une autre matierechaude s'egouttu dugril sur la valve, le tuyau ou le regulateur, coupez immediatement l'alimentation en gaz.Determinez I'origine du probleme, corrigez-le,puis nettoyez et inspectez lesysteme de valve,le tuyau ou le regulateur avant de continuer.Effectuez un essai d'etanchete.
• Nettoyez souvent le grill, de préférence après chaque employé. Si une Brosse avec soies est employée pour nettoyer les surfaces de cuisson du grill, assurez-vous qu'aucune soie ne reste sur les surfaces avant de procéder à la cuisson. Il est déconseilé de nettoyer les surfaces de cuisson alors que le grill est chaud.
• Gardez les orifices du cylindre (chariot du grill) dégagés et libres de tout débris.
• Ne rangez pas d'objets ou de matériel aux à l'intérieur du chariot du gril et contribuant à bloquer la circulation d'air dans la partie inférieure du tableau de commande ou de la cuvette du foyer.
• Le régulateur peut émettre un bourdonnement ou un sifflement en cours de fonctionnement. Cela n'effecte ni la sécurité ni le bon fonctionnement du grill.
• En cas de problème avec votre gril, consultez la section «Dépannage»,
• Si du givre se forme sur le régulateur, fermez le gril immédiatement, ainsi que la valve du réservoir de GPL. Cela indique que le réservoir est défectueux et qu'il ne faut l'utiliser avec aucun apparemil. Adressez-vous au fournisseur de gaz!

Files

a. Format /Type/Désignation des piles: AA
b. Tension nominale: 1,5V
c. Nombre de piles requis : 1 PC
d. Piles fournies

Les piles non rechargeables ne doivent pas etre rechargées. Elles doivent etre insérées en respectant la belle polarité. Les piles usées doivent etre reliées du produit. Ne pas jeter les piles au feu, elles pourraient exploser ou couler.

N'avalez pas la pile.

A VERTISSEMENT

N'utiliez pas le gril avant d'en avoir verifie I'etanchete.
- Si une fuite est détectée, STOP! Fermer le gaz à la source et remédier à la fuite.
- Si vous n'arrivez pas à arrêter une fuite de gaz en fermant la zone de conge de vanne de la bouteille de GPL et appelez le service d'incendie!
- L'appareil d'utilisation extérieure du gaz n'est pas concu pour etre instalé sur ou dans un bateau.
- L'appareil d'utilisation extérieure du gaz n'est pas concu pour être installé sur ou dans un VR.
- Ne tentez jamais de raccorder ce gril au système de GPL autonome d'une tente-caravane ou d'une autocaravane.
RISQUE DE SUFFOCATION - Petites pieces. Déconseillé aux enfants de moins de 3 ans.

UTILISATION ET ENTRETIEN

AVERTISSEMENT

INSPECTION DU JOINT D'ETANCHÉITE EN CAOUTCHOUC DE LA BONBONNE DE GAZ PROPANE

• Inspectez le joint d'étanchéité en caoutchouc de la bonbonne de gaz propane à la recherche de fissures, d'usure ou de dégradation avant chaque usage. Un joint de caoutchouc endommage peut entrainer une fuite de gaz, pouvant possiblement causer une Explosion, un incendie ou des blessures graves.
  Il est recommandé d'inspector le joint d'étanchéité en caoutchouc chaque fois que vous connectez la bonbonne de gaz propane à l'appareil, chaque fois qu'elle a été remplie ou si elle n'a pas été utilisée depuis plus de 60 jours.
• N'utilisez PAS une bonbonne de gaz propane dont le joint d'etanchéte en caoutchouc est endommagé. Le joint en caoutchouc NE PEUT PAS être réparé ou remplace. Achetez une nouvelle bonbonne ou échangez-la. Vous devez faire l'inspection du joint d'etanchéte avant d'accepter une nouvelle bonbonne ou un échange. N'insérez PAS d'outils ou d'objets étrangers dans l'ouverture du robinet de la bonbonne, car cela pourrait endommager le joint d'etanchéte en caoutchouc.
• Vous DEVEZ suivre la procédure de vérification des fuites indiquée dans les instructions du manuel d'assemblage chaque fois que la bonbonne de gaz propane est branchée à l'article. Référez-vous aux instructions du manuel d'assemblage pour la marche à suivre et les emplacements à vérifier pour des fuites.

AVERTISSEMENT

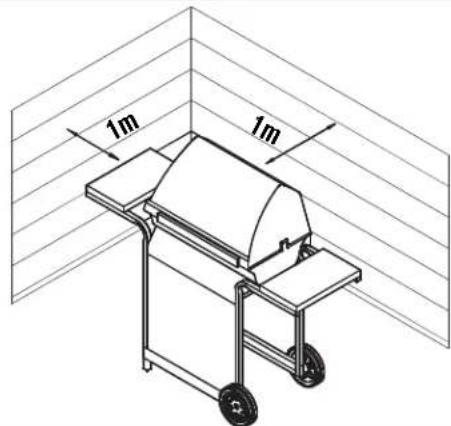

Pour utiliser votre grill en toute sécurité et pour éviter des blessures graves :

• Ne laissiez pas les enfants utiliser le grill ou jouer à proximé de celui-ci.
• Gardez l'espace autour du gril propre et libre de tout matériel inflammable.
• Ne bouchez pas les troussitués sur les cotoès ou à l'arrête du grill.
• Verifiez periodiquement les flammes du bruleur
• Ne vous servez du gril que dans un endroit bien aéré. Ne l'utilise JAMAIS dans un endroit fermé comme un abri d'auto, un garage, un porche, un patio couvert ou sous toute surface surplombante qu'elle qu'elle soit.
  N'utilisez pas de charbon ni de briquettes en ceramique dans un gril a gaz.
• Ne couvrez pas les grilles avec des feuilles d'aluminium ou tout autre matière. Cela empêchera la ventilation du brûleur et sera à l'origine de conditions potentiellement dangereuses pouvant entrainer des dommages matériels ou des blessures graves.
• Gardez une distance d'au moins 1 m (3 pieds) entre le grill et tout mur ou surface.
• Gardez une distance de 3 m (10 pi) entre le grill et tout objet inflatable ou toute source d'ignition telle que la veilleuse d'un chauffe-eau, un apparéil electroménager sous tension, etc.

N'essayez JAMAIS d'allumer un bruleur lorsque le couvercle du grill est fermé. Une accumulation de gaz non brûlé à l'intérieur d'un gril fermé constitue un danger.
- N'utilisez pas le grill lorsque le réserve de GPL n'est pas dans la position appropriée telle que spécifiée dans les instructions d'assemblage.
- Refermez toujours la valve du réservoir et enlevez l'écrou de raccord avant de déplacer le réservoir de GPL de sa position de fonctionnement.
- Résidents d'appointements:
- Renseignez-vous auprès de l'administration pour connaître quelles sont les exigences et les codes d'incendie applicables à l'utilisation d'un grill à gaz dans votre immeuble. Si l'utilisation du grill est permise, utilisez-le à l'extérieur au rez-de-chaussée à une distance de 1 m (3 pi) des murs ou des rampes. Ne l'utilise pas sur un balconon ou en dessous de celui-ci.

UTILISATION ET ENTRETIEN

Allumage

• Ne pas se pencher sur le grill au moment de l'allumage.
• Tourner le bouton de commande du brûleur à gaz vers O (« arrêt »).
• Ouvr le couvercle avant de l'allumer l'appareil ou du réallumer.
• Ouvrir le robinet de la bouteille de gaz propanee.
• Pour allumer, pousser et tourner le bouton vers HAUTE. Pousser et tener aussi le bouton d'ALLUMAGE ÉLECTRONIQUE jusqu'à l'allumage du brûleur.
• Si l'appareil ne s'allume pas en 5 secondes, fermez le robinet du brûleur, attendez 5 minutes, et procèdez de nouveau à l'allumage.
• Repeter les étapes de 4 à 5 pour allumer les autres principaux brûleurs.

AVERTISSEMENT

Fermez les boutons de contrôle et le gaz au niveau du réserve ou de la source d'alimentation quand l'appareil n'est pas utilisé.

ATTENTION

Si le brûleur ne s'allume PAS dans les 5 secondes, mettez tous les boutons de contrôle des brûleurs en position d'arrêt, attendez 5 minutes, puis répéze la procédure d'allumage. Si le brûleur ne s'allume pas lorsque la valve est ouverte, le gaz continuera de s'échapper du brûleur et pourrait s'enflammer accidentellement et cause des blessures.

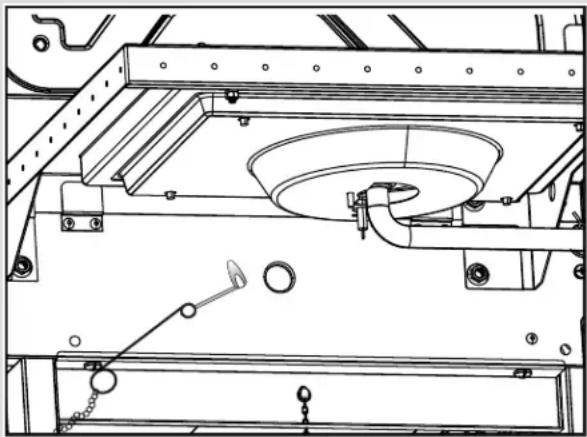

Allumage avec une allumette

• Ne pas se pencher sur le grill au moment de l'allumage.
• Tourner le bouton de commande du brûleur à gaz vers © (« arrêt »).
• Ouvrir le couvercle avant de l'allumer I'appareil ou du reallumer.
• Ouvrir le robinet de la bouteille de gaz propanee.
• Placez l'allumette dans le support d'allumette (pendant du panneau lateral du gauche du grid). Allumez l'allumette; allumez alors le bruleur en plaçant l'allumette par le trou de lumière d'allumette du gauche du grid. Pousser immédiatement et tournez le bouton du bruleur à l'extreme gauche en position maximale. Assurez-vous que le bruleur s'est allumé et qu'il reste.
• Allumez les brûleurs adjacents un après l'autre en enforcant et en tournant les boutons correspondants sur la position maximale.

ATTENTION

Il n'est pas possible d'eteindre des incendies de graisse en fermant le couvercle. Les grils sont bien aérés pour des raisons de sécurité.
- N'utilissez pas d'eau pour être un incendie de graisse. Cela pourrait cause des blessures. Si un incendie de graisse se déclare, fermez les boutons et l'alimentation en gaz du réservoir de GPL.
- Ne laissiez pas le grill sans surveillance lorsque vous le préchauffez ou que vous brûlez les résidus de nourriture au maximum. Si le grill n'a pas été nettoyé régulierement, un incendie de-graisse peut se déclarer et endommager l'appareil.

UTILISATION ET ENTRETIEN

Installation et entreprises de la plaque de cuisson

1. Lorsque le grill est froid, retireer les grilles de cuisson et émetteurs.
2. Placer le plaque à friré dans le grille.

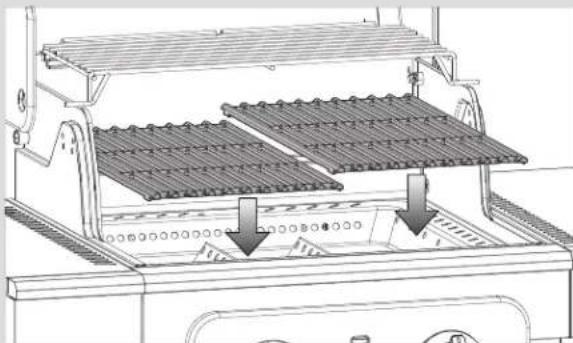

Enlever les grilles de cuisson et émetteurs

Mise en place adequate du plaque a frie

Placez la plaque de cuisson sur le support de rangement de la plaque chauffante lorsqu'elle n'est pas utilisé.

ATTENTION

Vérifie que le recipient àgraissé est vide avant chaque utilisation. L'utilisation de la plaque de cuisson encourage l'accumulation de graissé et de débris alimentaires dans le recipient àgraissé.Consultez les conseils de sécurité à la page 6 pour en savoir plus.

Entretien de la plaque de cuisson

Première utilisation
- Avant d'utiliser votre plaque de cuisson, lavez-la soigneusement avec un liquide vaissele doux pour enlever le revetement de protection applique pour l'expedition. Rincez-la a I'eau chaude et sechez-la complètement avec un chiffon doux ou un essuie-tout. NE LA LAISSEZ JAMAIS SECHER A L'AIR. Apprezez maintainant la plaque de cuisson pour prévenir la rouille et éviter que les alimentés collent.

Appret
- Une huile de cuisson à point de fumée élevé ( comme l'huile d'avocat, d'olive ou de canola) est recommendée pour l'après initiaI. Étendez une fine couche d'huile sur toute la surface, y compris les parois et lescoins, avec un essie-tout. Allumez la plaque de cuisson et laissez-la chauffer à feu vif pendant 20 à 30 minutes, couvercle fermé. Éteignez les brûleurs et laissez la plaque de cuisson refroidir. Notre plaque de cuisson devrait pesenter une surface noire, lisse et brillante. Notre plaque de cuisson est maintainant préte à l'emploi.
- Prévention de la rouille
- Renouvelez fréquement l'ajpret de votre plaque de cuisson, surtout si elle est neue. Si de la rouille se forme, cela signifie que la plaque de cuisson n'a pas été suffisamment apprétede ou que l'ajpret a brûlé. Frottez la tache de rouille avec une brosse dure ou de la laine d'acier. Appliquez à nouveau une couche d'huile de cuisson et ajprétes à nouveau la plaque.
- Entretien
- Ne brûlez pas les restes d'aliments après les avoir grillés. Si des particules alimentaires ou de l'huile restent sur la plaque de cuisson, essuyez-les ou brossez-les vers le bac de récapération des graisses. Il n'y a pas de mal à laisser un peu d'huile sur la surface de la plaque de cuisson, cela permet de la recouvrir d'une couche protectorie. Plus vous utiliserez votre plaque de cuisson, plus l'entretien sera facile. Pour nevoir effectuer l'entretien minimum seulement, rangez vos appeareil dans un endroit sec. Si vous stockez vos plaque de cuisson pendant une période prolongée, appliquez une fine couche d'huile de cuisson sur votre plaque, puis essuyez-la avec un essuie-tout.

UTILISATION ET ENTRETIEN

Consignes d'allumage du charbon de boiss

• Ne pas se pencher sur le grill au moment de l'allumage.
• Lorsque le grill est froid, retirer les grilles de cuisson et émetteurs.
• Placer le plateau de charbon de bois dans le gril.
• Déposer une couche de charbon de bois dans le plateau, 3 lbs maximale.
• Remetre en place les grilles de cuisson
• Allumer les brûleurs en suivant les consignes d'allumage du charbon de bois avec le couvercle ouvert.
• Faire fonctionner les brûleurs à gaz pendant 15 minutes avec le couvercle fermé.
• Tourner le bouton de réglage vers O
• Ouvrez le couvercle et attendez 5 minutes, ou jusqu'à ce que le charbon de bois devient blanc, avant d'ajouter la nourriture.

AVERTISSEMENT

• Ne faites pas fonctionner les brûleurs à gaz pendant plus de 15 minutes lorsque vous utilisez du charbon.
  N'utilise jamais d'esence à briquet, de kerosene, d'esence ou d'alcool pour allumer du charbon.
• Attention! Ne pas utiliser d'alcool, d'essence ou tout autre liquid analogue pour allumer ou reactiver le barbecue.
• N'utilise jamais de morceaux de bois ou de produit à allumage instantané dans votre barbecue.
• Allumez le charbon UNIQUEMENT lorsque le plateau à charbon est correctement positionné dans le,chambre de combustion. Voir la figure.
• Retirez le plateau à charbon de la chambre de combustion et rangez-le si vous utilisez uniquement le barbecue avec du gaz.
• N'active pas le brûleur à gaz si le plateau à charbon est installé dans la chambre de combustion sans charbon.

Enlever les grilles de cuisson et émetteurs

Mise en place adequate du plateau de copeaux

Remetre en place les grilles de cuisson

AVENTISSEMENT

RISQUE D'INTOXICATION AU MONOXYDE DE CARBONED

La combustion du bois à l'intérieur peut vous tuer. Il dégage du monoxyde de carbone qui est inodore. NE JAMAIS faire brûler des copeaux de bois dans une maison, un vehicule ou une tente.

AVERTISSEMENT

Un feu au charbon bois une fois terminé peut semble eteint, toutefois des braises non consumetes peuvent retenir la chaleur encore pendant 24 heures. De plus, exposées à l'air, elles peuvent s'enflammer de manière inattendue. Ce type de braises à l'extérieur du foyer du grill représenté un risque d'incendie et elles peuvent enflammer des surfaces combustibles comme les comptoirs en bois.

Recommendations de nettoyage

• Nettoyer gril après chaque utilisation du charbon de bois.
  S'assurer que les briquettes sont bien eteintes et que l'appareil est completement refroidi avant de nettoyer.
  Retirer le plateau de charbon de bois et vider toute la cendre.

Ànoter:Apresutilisation,le plateau de charbonde boispeut se decolorer.Cet effet est normal lors de sonutilisation.

UTILISATION ET ENTRETIEN

Vérification du réglage de la flamme

• Enlevez les grilles et les couvre-brûleurs. Allumez les brûleurs et tournez les boutons de la position maximale à la position minimale. La flamme doit être plus petite en position minimale qu'en position maximale. Effectuez également une vérification de la flamme sur le brûleur lésral. Effectuez toujours une vérification du réglage de la flamme avant chaque utilisation. Si vous ne VOYZ que de petites flammes, consultez le paragraphe « Baisse soudaine ou faible flamme » de la section Dépannage.

Pour eteindre le grill

• Tournez tous les boutons en position d'arrêt. FERMEZ le réserve de GPL en tournant le volant de manoeuvre à fond dans le sens horsaire.

Vérification du dispositif d'allumage

• Fermez l'alimentation en gaz au niveau du réservoir de GPL. Poussez le bouton d'allumage electronique et tenez-le enforcé. Vous devriez entendre des « clics » et voir des étincelles chaque fois entre le boitier du collecteur ou le brûleur et l'électrode. Consultez la section « Dépannage » s'il ne se produit pas de clics ou d'étincelles.

Vérification du système de valve

• Important: assurez-vous que la source d'alimentation en gaz est fermée avant de vérifier les valves. Mettez les boutons en position d'arrêt. Pour vérifier les valves, poussez et relâcher les boutons de commande. Ces derniers devraient revenir en position initiale par effet de ressort. Si ce n'est pas le cas, remplacez l'assemblage de valve avant d'utiliser le grill. Tournez les boutons en position minimale, puis de nouveau en position d'arrêt. Les valves doivent tourner facilement.

Verification des tuyaux de gaz

• Avant chaque utilisation, examinez les tuyaux afin de voir s'ils sont coupés, usés ou pliers. Remplacez les tuyaux endommages avant d'utiliser le grill. N'utilise que le système de valve, le tuyau et le régulateur exigés par le fabricant.

Entreposage de votre grill

Nettoyez les grilles de cuisson.
- Entreposez le grill dans un endroit sec.
Lorsque le réserve de GPL est connecté au grille, entreposez-les à l'extérieur dans un endroit bien aéré et hors de portée des enfants.
- Couvre le gril s'il est entreprises à l'extérieur. Le fabricant offre un choix complet de couvertures de gril à charbroil.com.
- Entreposez le grill à l'intérieur SEULEMENT si le réservoir de GPL est fermé, détaché du grill et entrepose à l'extérieur.
- Lorsque vous pouze réutiliser le grill après une période d'entreposage, suivez les instructions de « Nettoyage du brûleur » avant d'allumer le grill.

ATTENTION

ATTENTION AUX ARAIGNÉES!

ARAGNEES ET TOILES À L'INTERIEUR DU BRULEUR

Si notre grill devient difficile à allumer ou que la flamme est faible, vérifie et nettoyez les tubes venturi et les brûleurs.

Des araignées ou de petits insectes peuvent creer des problèmes de «回头 de flamme » en construisant des nids et en pondant dans les tubes venturi ou les brûleurs et en obstruant ainsi l'écoulement de gaz. Le gaz refoule peut s'enflammer derrière le tableau de commande. Ce回头 de flamme peut endommager le grill et causer des blessures. Afin de prévenir les retours de flamme et de garantir le bon fonctionnement du brûleur et du tube venturi, il faut restorer et nettoyer l'assemblage lorsque l'appareil n'a pas été utilisé depuis longtemps.

Nettoyage general du grill

• Ne confondez pas les accumulations brunes ou noires de graisse et de fumée avec de la peinture. Utilisez une solution puissant de détergent et d'eau ou utilisez un produit de nettoyage pour grils et une Brosse à récurer sur les surfaces interieures du couvercle du gril et du fond de celui-ci. Rincez et laissersez secher complètement à l'air. N'utilisez pas de produit de nettoyage caustique pour grill ou four sur les surfaces peintes.

• Pièces de plastique : lave à l'eau savonnexe chaude et séchez en essuyant.

• N'utilise pas de Citrisol, de produits de nettoyage abrasifs, d'agents de dégraisse ou de produits de nettoyage de gril concentré sur les pièces en plastique. Cela pourrait les endommager et cause des défaillances dans leur fonctionnement.

• Surfaces en porcelaine : la composition de ces surfaces étantsemblable au verre, la plupart des résidus peuvent etre nettoyés avec un chiffon à l'aide d'une solution de bicarbonate de sodium et d'eau ou d'un nettoyant spécialement formule. Utilisez de la poudre a recycler non abrasive pour les taches tenaces.

• Surfaces peintes : lavez avec un détergent doux ou avec un nettoyant non abrasif et de l'eau chaude savonneuse, puis essuyez avec un chiffon doux non abrasif.
• Surfaces d'acier inoxydable : afin de conserver l'apparance de qualite supérieure de votre gril, lavez les surfaces d'acier inoxydable au moyen de détergent doux et d'eau chaude savonneuse puis essuyez-les au moyen d'un chiffon doux après chaque utilisation. Les dépôts de graisse cuits sur la surface peuvent nécessiter l'utilisation d'un tampon nettoyeur en plastique abrasif. Frottez dans le sens du fini afin d'éviter d'endommager les surfaces. N'utilise pas de tampon abrasif sur les endroits comportant des éléments graphiques.
• Surfaces de cuisson: Si une Brosse avec soies est employée pour nettoyer les surfaces de cuisson du grill, assurez-vous qu'aucune soie ne reste sur les surfaces avant de proceser à la cuisson. Il est déconseilé de nettoyer les surfaces de cuisson alors que le grill est chaud.

UTILISATION ET ENTRETIEN

Nettoyage de l'assemblage du brûleur

Suivez ces instructions pour nettoyer ou remplacer des pieces du bruleur ou si vous éprouvez de la difficulté à allumer le grill.

1. Fermez tous les boutons de réglage, ainsi que la valve du réservoir de gaz.
2. Enlevez les grilles et les couvre-brûleurs.
3. Suppression de report des tubes et de pieces de fixation brûleurs.
4. Detacher electrode de bruleur.

REMARQUE: la suppression / Détachment de la méthode dépend de la configuration du brûleur. Voir les différentes configurations dans les illustrations ci-dessous.

1. Soulevez chaque brûleur avec soin en l'éloignant des ouvertures du système de valve.

Nous recommendons trois façons de nettoyer les tubes des brûleurs. Choisissez cette qui vous semble la plus facile.

(A) Faites un petit crochet à l'aide d'un fil raide (un cintre léger fait très bien l'affaire). Passez le crochet à plusieurs reprises dans chaque tube de brûleur.

(B) En utilisant un goupillon écroit à mancheSouple (ne vous servez pas d'une brosse métallique en laiton),passez-en les poils plusieurs fois dans chaque tube de brûleur.
(C) Portez des lunettes de sécurité: servez-vous d'un tuyau à air pour forcer un jet d'air dans le tube du bruleur qui sortira par les orifices de combustion. Examinez chaque orifice afin de vous assurer que de l'air sort par chacun des trous.

1. Passez une Brosse métallique sur toute la surface extérieure du brûleur pour enlever les résidues de nourriture et les saletés.

2. Nettoyez tout orifice bouche avec un fil raide tel qu'un trombone depie.

3. Verifiez si les brûleurs ne sont pas endommages. En raison de l'usure normale et de la corrosion, certains troucs peuvent s'être agrandis. Si vous notez de larges fissures ou de grands troucs, remplacez le brûleur.

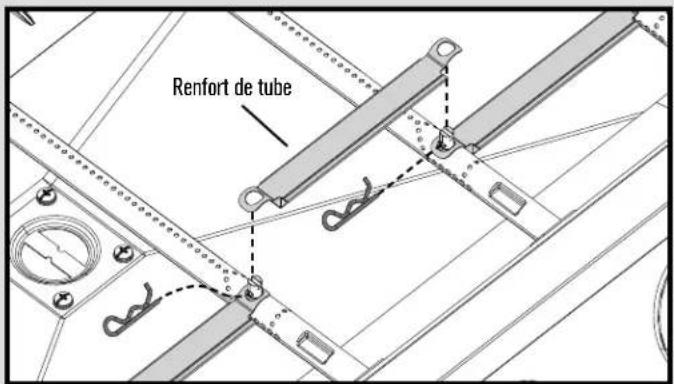

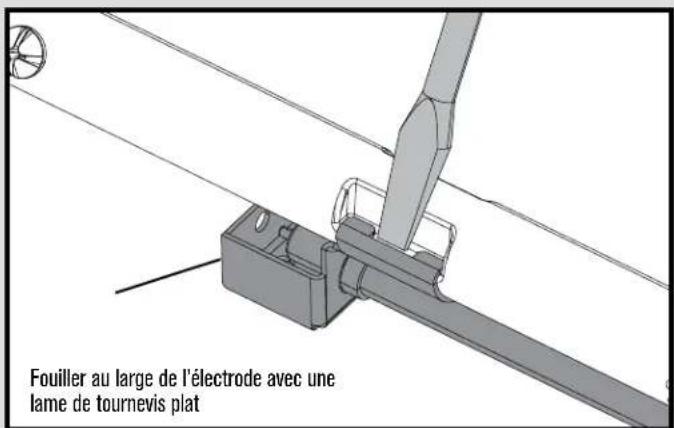

TRÉS IMPORTANT : les tubes de brûleur doivent entraîr à nouveau dans les ouvertures de la valve. Voir les schémas à droite.

Maniere correcte de fixer le bruleur au systeme de valve Electrode

1. Fixe l'electrode au bruleur.
2. Replace soigneusement les brûleurs.
3. Fixez les brûleurs à leur support dans le foyer.
4. Repositionnez les renforts de tube et fixez-les aux brûleurs. Réassemblez les couvre-brûleurs et les grilles de cuisson.
5. Avant d'utiliser à nouveau le gril pour la cuisson, faites un « essai d'étanchéité » et une « vérification du réglage de la flamme »

GARANTIE LIMITEE

La presente garantie n'est valide que pour les apparciels achetés aupres d'un detaillant autorise. Le fabricant garantit a lacheteur initiaI, et unquement celui-ci, que le produit est exempt de tout defaut de materiel et de main-d'oeuvre, dans la mesure ou il a ete assemblé correctement, qu'il est utilise de facon normale et raisonnable a des fins personnelles, et ce, pendant la durée de la période indique ci-dessous et commençant le jour de la d'achat du produit*. Le fabricant se reserve le croit de demander au client que les pieces defectueuses lui soient expediées, port ou fret prépayé, pour fins d'examen.

PORTEE DE LA COUVERTURE PÉRIODE DE COUVERTURE TYPE DE DÉFAILLANCES COUVERTES

Brûleur en acier inoxydable 10 ans à compter de la date d'achat * Perforation, Défauts de fabrication et de		matériel Uniquement
Chambre de combustion, couvercle, grills de cuisson et les émetteurs 3	ans à compter de la date d'achat *
Reste des pieces 1 an à compter de la date d'achat *

*Remarque : dans la mesure où le client inscrit le produit et fournit un exemplaire du reçu de caisse ou de la facture portant la date de l'achat, la période de couverture de la garantie sera étendue de façon à commencer à la date d'achat du produit.

Lacheteur initial assume la responsabilité de l'ensemble des frais d'expédition pour le remplacement de pieces en vertu des modalités de la presente garantie limitée.

Cette gantie limite n'est valide quaux Etats-Unis et au Canada;elle n'est en vigueur que pour Iacheteur initiau du produit et n'est pas transfereable.Le fabricant exigera une preuve de la date d'achat.Par consequent,voysdevezconservetreceasseouvetrefacture.Lenregistrementduprodutnecnstuepasunepreudivchat.Inappartientpasufabricantdetenir un dossier des achat des clients.

La presente garantie limitee vise UNIQUEMENT le fonctionnement du produit et elle ne touche donc pas les questions esthetiques, telles les egratignures, les bosses, la corrosion ou la decoloration causee par la chaleur, des nettoyants abrasifs ou chimiques, quelle outil que ce soit employe lors de l'assemblage ou de I'installation de I'appareil, la rouille en surface, ni la decoloration des surfaces en acer inoxydable. La peinture n'est pas garatie et requiert des retouches. Rouille n'est pas considere comme un materiel de fabrication ou de defaut.

La presente garantie limitée ne couvre pas le remboursement de frais associés à un inconvenient, à une perte de nourriture, à des blessures personnelles ou au bris de biens matériels.

ÉLÉMENTS NON REMBOURSÉS PAR LE FABRICANT :

1. Frais d'expédition, service régulier ou accélééré, tant pour une piece couverte par la garantie que pour une piece de rechange.
2. Visite d'un réparateur à votre domicile.
3. Les réparations lorsque le produit est employé à des fins autres qu'un usage normal résidentiel pour une seule famille.
4. Des dommages, des defaillances ou des difficultés de fonctionnement décaulant d'un accident, d'une modification, d'une manipulation négligente, d'une mauvaise utilisation, d'un usage abusif, d'un incendie, d'une inondation, d'une catastrophe naturelle, d'une installation ou d'un entretien inadéquats, d'un montage non conforme aux codes de l'électricité et de plomberie en vigueur, ou de l'utilisation de produits non approuvés par le fabricant.
5. Toute perte de nourriture causée par une défaillance du produit ou des difficultés de fonctionnement.
6. Les pieces de rechange ou les coûts de la main-d'oeuvre pour un appareil ayant fonctionné hors des États-Unis ou du Canada.
7. Le ramassage et la livreaison du produit.
8. La réparation de pieces ou de systèmes suite à des modifications non autorisées apportées au produit.
9. Le démontage ou la réinstallation de l'appareil.

STIPULATION D'EXONERATION DE GARANTS ET LIMITATION DES RECOURS

La réparation ou le remplacement d'une pièce défectueuse constitueur voitre seuil recours en vertu des modalités de la presente garantie limite. En cas de probleme de disponibilité des pieces, le constructeur se reserve le droit de rempacer des pieces similaires qui sont eaglement fonctionnels. Le fabricant n'assure aucune responsabilité pour tout dommage consecutif ou accessoire decoulant d'une violation soit de la presente garantie soit de toute autre garantie tacite, ou pour une defaillance ou des dommages resultant d'une calamite naturelle, d'un entretien inadequat, d'un incendie de graisse, d'un accident, d'une modification apportee à l'appareil, du remplacement de pieces par une personne autre que le fabricant, d'un mauvais usage, du transport, d'une utilisation commerciale, d'un usage abusif, de la presence d'environnementes hostles (temps non clement, catastrophes naturelles, alteration par les animaux), d'une installation inadequate ou non conforme aux codes locaux, ou des instructions imprimées du fabricant.

LA PRESENTE GARANTIE LIMITÉE CONSTITUÉ L'UNIQUE GARANTIE EXPLICITE ÉMISE PAR LE FABRICANT. LE FABRICANT NE FORMULE AUCUNE DÉCLARATION NI DESCRIPTION DE RENDEMENT ASSOCIÉE AU PRODUIT, PEU IMPORTE OU CELLE-CI POURRAIT FIGURER, SAUF DANS LES ENONCÉS DE LA PRESENTE GARANTIE LIMITÉE. TOUTE PROTECTION DE GARANTIE TACITE DÉCOULANT DES LOIS D'UN ETAT OU D'UNE PROVINCE, Y COMPRIS LES GARANTS IMPLICITES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE OU OBJECTIFPARTICULAR., SE LIMITE À LA DUREE DE LA PRESENTE GARANTIE LIMITÉE.

Ni les représentants commerciaux ni les détaillants vendant l'appareil n ont l'autorisation de produit une garantie supplémentaire ni de promettre des recours s'ajoutant à ceux mentionnés ci-dessus, qu'ils soient ou non compatibles avec ceux-ci. Dans tous les cas, la responsabilité maxiale du fabricant ne pourrait dépasser le prix d'achat de l'appareil paye par l'acheteur initial.

REMARQUE: certains États ou certaines provinces n'autorisent pas les exclusions ou les restrictions de dommages consécutifs ou accessoires, de sorte qu'il est possible que certaines des restrictions ou exclusions ci-dessus ne s'appliquent pas à vous. La presente garantie limitée vous donne des droits juridiques spécifique qui sont exposés aux générés. Il est possible que vous disposiez d'autres droits qui peuvent varier d'un État et d'une province à l'autre. Dans l'État de Californie uniquement, si la remise en état ou le remplacement du produit n'est pas commercialement possible, le détaillant ayant vendu l'appareil ou le fabricant rembourseront le montant payé par l'acheteur, et déduiront une somme directement proportionnelle à l'utilisation par l'acheteur initial avant la découverte de la non-conformité. De plus, dans l'etat de Californie uniquement, vous pouvez rapporter l'appareil au détaillant qui vous a vendu le produit afin de bénéficier des privilèges que vous donne la présente garantie limitée.

Si vous désirez qu'une obligation, qu'elle qu'elle soit, soit exécutée en vertu de la presente garantie limitée, vous doivent écrire à :

Consumer Relations

P.O.Box 1240

Columbus, GA 31904-1240

Les retours de marchandise des clients ne seront acceptés que si une autorisation de return (Return Authorization) valide a ete obtenue au prealable. Les retours autorises doyen etre clairement identifiés par leur numero sur l'extérieur de I'emballage.De plus, le fret ou les frais d'expedition doivent etre prepayes.Tout retour de marchandise d'un client qui ne satisfait pas a ces criteres sera refusé.

INDICE DE MATERIALS

REMARQUE: certaines pieces montrées dans les étapes d'assemblage peuvent être légèrement différentes de celles destinées à votre modele de grill. La méthode d'assemblage reste cependant la même.

LISTA DE PARTES

Clave Cant. Descripción

1 1 TAPA SUPERIOR

2 1 MEDIDOR DE TEMPERATURA

3 1 PLACA DEL LOGOTIPO

4 1 ASA DE TAPA SUPERIOR

5 1 HERRAJES, TAPA SUPERIOR

6 2 PARADA DE LA TAPA

7 3 TOPE DE CAUCHO PARA LA TAPA, C. ORIFICIO

8 1 CAMARA DE COMBUSTION

9 1 PANEL DE LA CAMARA DE COMBUSTION, LADO IZQUIERDO

10 1 PANEL DE LA CAMARA DE COMBUSTION, LADO DERECHO

11 2 ESTRIBO PARA QUEMADOR

12 2 QUEMADOR PRINCIPAL

13 2 ELECTRODO, QUEMADOR PRINCIPAL

14 1 TUBO DE ARRASTRE DEL QUEMADOR

15 1 TABLERO DE CONTROL SUPERIOR

16 1 TABLERO DE CONTROL PRINCIPAL

17 1 MODULO DE INTERRUPTOR DE ENCENDIDO

18 2 MARCO, PERILLA DE CONTROL

19 2 PERILLA DE CONTROL

20 1 UNIDAD DE MANGUERA/VÁLVULA/REGULADOR

21 1 PROTECTOR TÉRMICO, PANEL DE CONTROL

22 1 REPISA DEL LADO IZQUIERDO

23 1 MÁSCARA SUPERIOR, REPISA DEL LADO IZQUIERDO

24 1 MÁSCARA INFERIOR, REPISA DEL LADO IZQUIERDO

25 1 TOALLERO

26 1 SOPORTE DEL ANTERA, REPISA DEL LADO DERECHO

27 1 SOPORTE TRASERA, REPISA DEL LADO DERECHO

28 1 REPISA DEL LADO DERECHO

29 1 MÁSCARA SUPERIOR, REPISA DEL LADO DERECHO

30 1 MÁSCARA INFERIOR, REPISA DEL LADO DERECHO

31 1 ABRAZADERA, P/ MODULO DE EI

32 1 MODULO DE ENCENDIDO ELECTRónico

33 1 TAPA, MODULO DE ENCENDIDO ELECTRónico

Clave	Cant.	Descripción
34	1	PROTECTOR CONTRA EL CALOR, MODULO DE ENCENDIDO ELECTRONICO
35 1	PANEL TRASERO, SUPERIOR
36 1	PANEL LATERAL IZQUIERDO DEL CARRITO
37 1	TOPE DE CAUCHO, REPISA DEL LADO DERECHO
38 1	PANEL LATERAL DERECHO DEL CARRITO
39 1	PROTECTOR CONTRA EL CALOR, TANQUE
40 1	PUERTA, SIN ASA
41 1	PASADOR FIO, PARA PUERTA
42 1	PASADOR DE RESORTE, PARA PUERTA
43 1	ASA DE PUERTA
44 1	SOPORTE DE ALMACENAMIENTO DE LA PLANCHA
45 1	PANEL TRASERO, INFERIOR
46 1	REPISA INFERIOR
47 1	TORNILLO PARA EL TANQUE
48 2	ABRAZADERA PARA IMÁN
49 2	UNIDAD DE IMÁN
50 2	RUEDA, CON BLOQUEO
51 2	RUEDA, FIJA
52 1	PORTAFÓSFORDOS
53 2	REL, BANDEJA PARA LA GRASA
54 1	BANDEJA PARA LA GRASA
55 2	BLOQUE DE PESO
56 2	PARRILLA PARA COCINAR, EMISOR INFRARROJO
57 2	REJILLA DE COCCión
58 1	REJILLA PARA CALENTAR ALIMENTOS
59 1	PLANCHA
60 1	MANGUERA/ REGULADOR PARA REPUESTO SOLAMENTE

No se ilustra

... 1 MANUAL DE ARMADO

... 1 PAQUETE DE TORNILLERIA

... 1 HERRAMIENTA DE LIMPIEZA PARA EL EMISOR IR

... 1 OLAVIJA PARA LA RUEDA

Key/ Réf./ Clave Descrip
A+B	Eyebolt, w/ 1/4 nut Anneau à visser, avec écrou de 1/4 Câncamo, con tuercà de 1/4	1
C	1/4-20 x 3/8" Screw Vis 1/4-20 x 3/8 po Tornillo de 1/4 -20 x 3/8"	1
D	1/4-20 x 1/2" Screw Vis 1/4-20 x 1/2 po Tornillo de 1/4 -20 x 1/2"	25
E	1/4-20x3/4" Screw Assembly Assemblage de vis 1/4-20x3/4 po Montaje de tornillo de 1/4 -20 x 3/4"	2
F	Shoulder Screw Vis à épaulement Tornillo con pivote	4
G	1/4-20 Flange Nut Écrou à embase 1/4-20 Tuerca con brida de 1/4-20	4
H	#10-24 x 1/2" Screw Vis n° 10-24 x 1/2 po Tornillo de No. 10-24 x 1/2"	10
J	#10-24 Screw Vis n° 10-24 Tornillo de No. 10-24	8
K	Cleaning tool Nettoyage de l'instrument Herramienta de limpieza para el emisor IR	1
L	Caster Pin Dispositif de blocage pour roulettes Clavija para la rueda	1
M	Rubber Bumper Butée en caoutchouc Tope de caucha	1
N	#8 Screw Vis n° 8 Tornillo de No. 8	1
P	Flat Washer Rondelle plate Arandela plana	1
R	Battery AA Pile AA Bateria AA	1

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

Jx2

Dx4

Nx1

Px1

Mx1

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

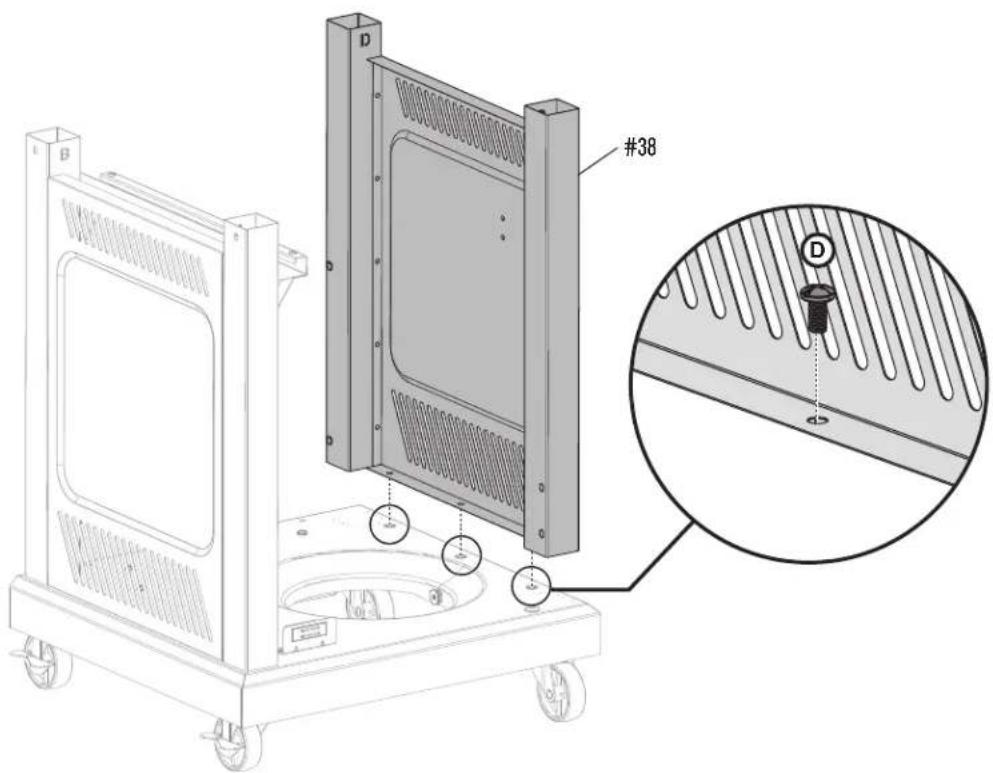

5
Dx3

6
Dx3

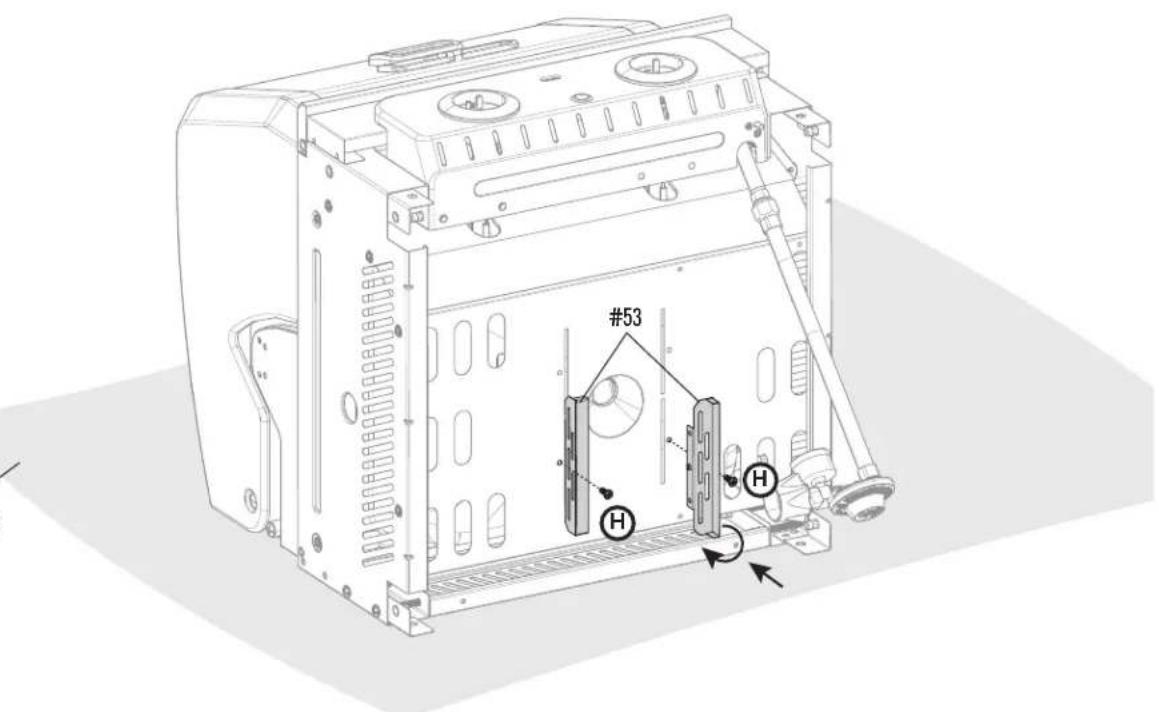

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

Dx4

Hx2

Cardboard

Carton

Carton

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

Jx4

Cardboard
Carton
Carton

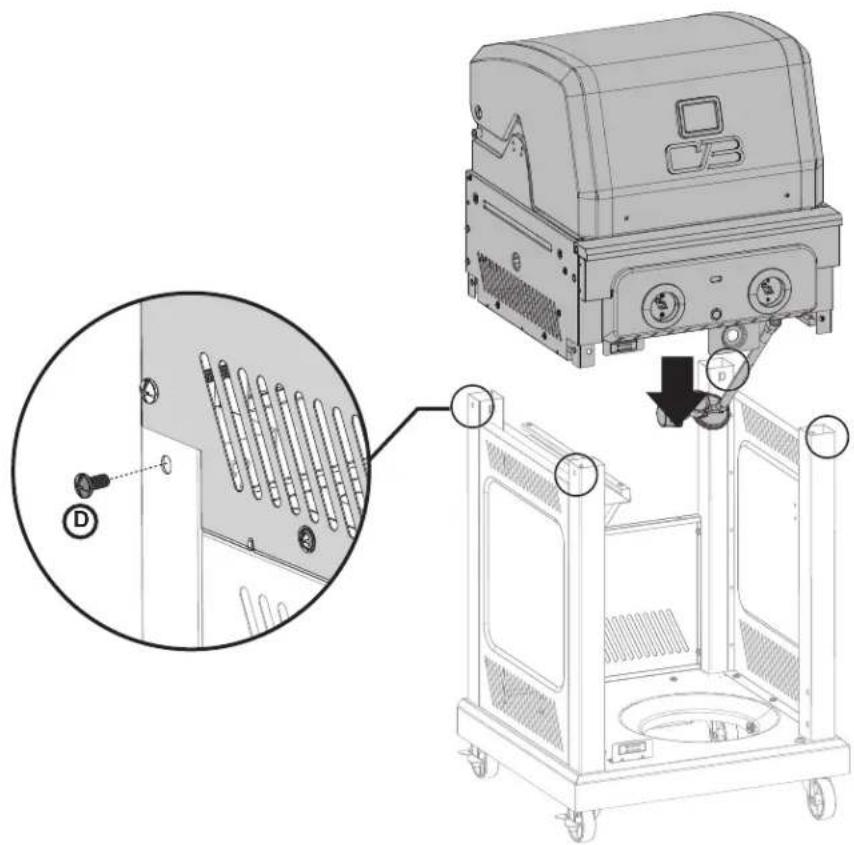

10

Dx4

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

11

Ex2

12

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

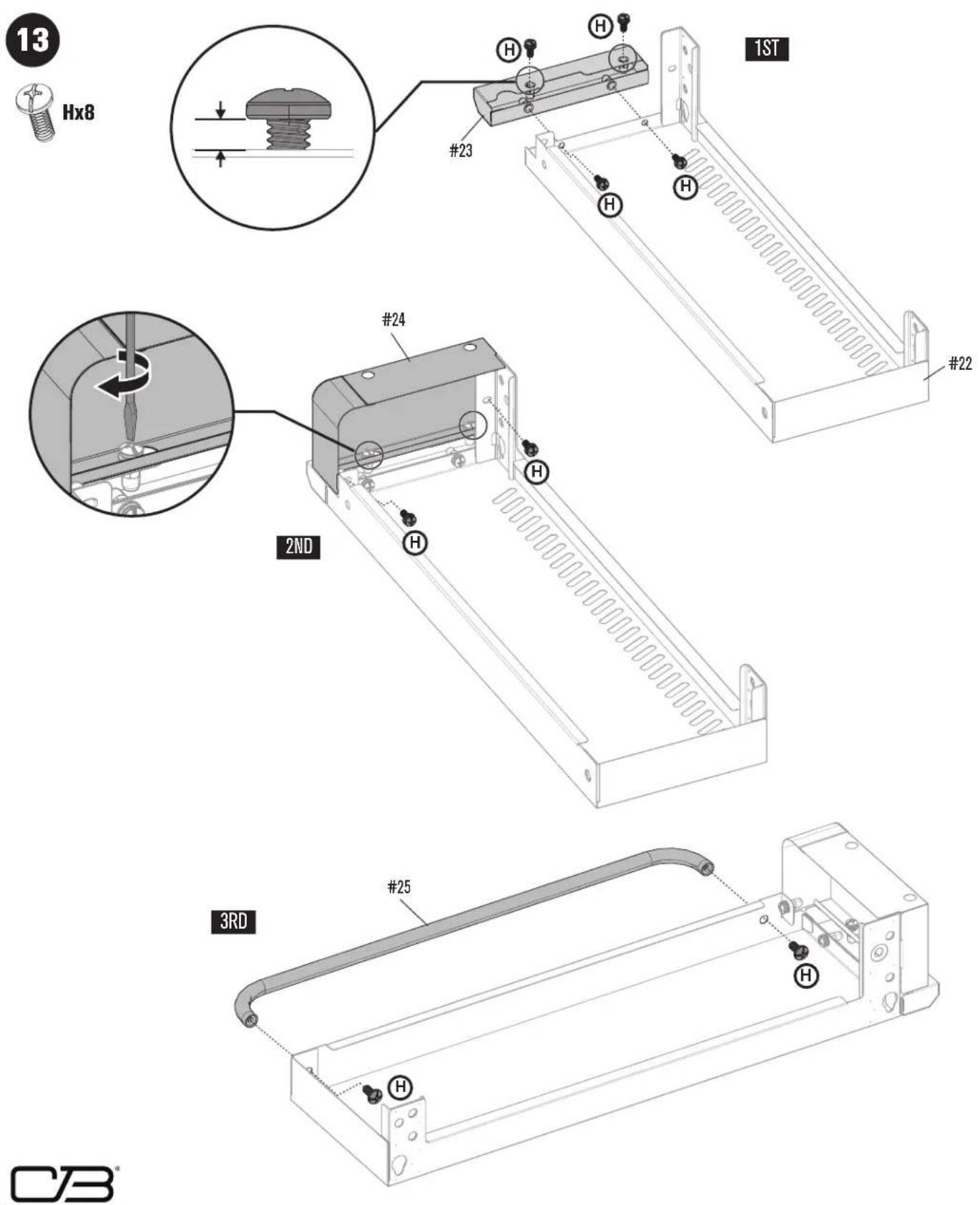

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

14
Cx1

Dx1

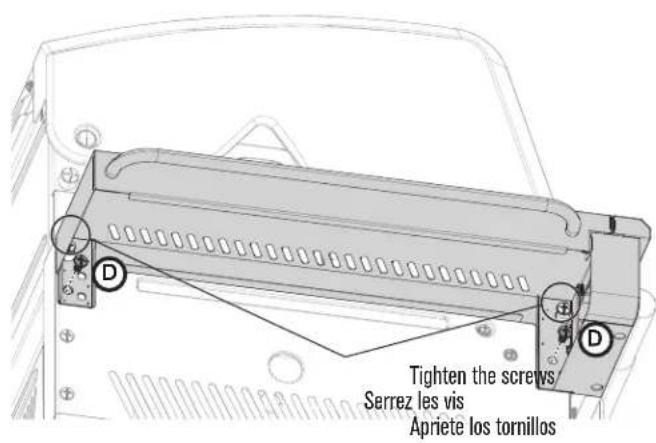

15
Dx2

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

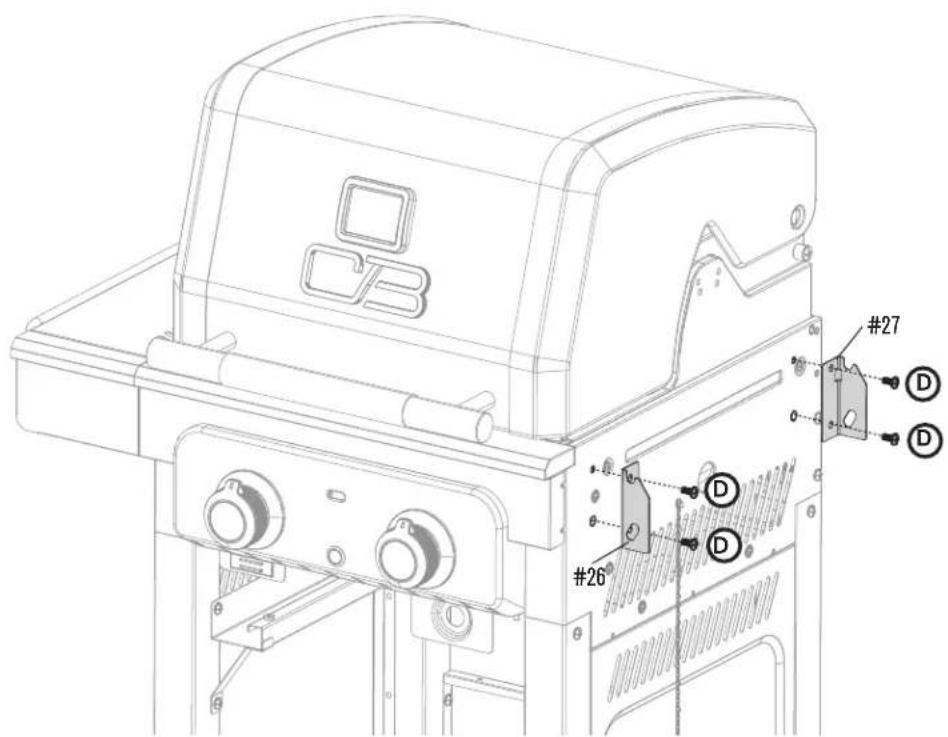

16

Dx4

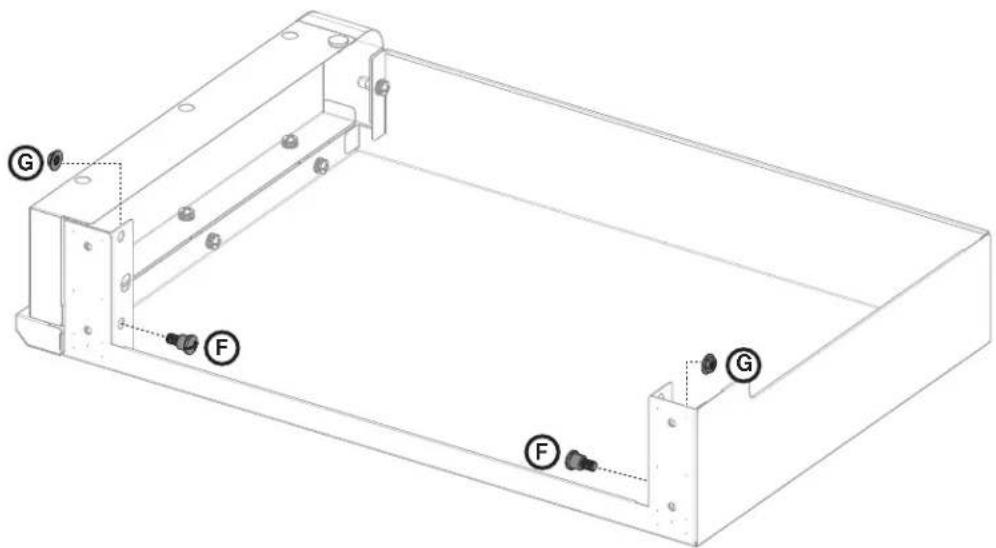

17

Fx2

Gx2

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

18

Fx2

Gx2

C73

ASSEMBLY / ASSEMBLAGE / ASSEMBLEA

19

OPTION / OPTION / OPCION - 1

IMPORTANT : Les émetteurs infrarouges doivent être placés de manière que les deux parois plates se chevauchent pour fournir une protection contre les flambées soudaines.

Inspectez votre grille infrarouge avant chaque utilisation pour vous assurer que les orifices ne sont pas recouverts de débris. Reportez-vous au guide des grillades pour connaître les consignes de nettoyage détaillées

NOTE: Locate griddle on the griddle storage bracket while not in use. REMARQUE : Placez la plaque de cuisson sur le support de rangemen de la plaque chauffante lorsqu'elle n'est pas utilisé.

Si le plateau d'écoulement de la graisse n'est pas installé, de la graisse chaude pourrait s'écouler de la partie inférieure du grill et provoquer un risque d'incendie ou des dommages matériels.

REMARQUE: Retirez la plaque de cuisson de l'armoire avant de placer la bouteille de GPL dans le chariot. Une fois que la bouteille de GPL est fixée en place comme indiqué, rangez la plaque de cuisson en l'accrochant sur son support de rangement.

REMARQUE: La cuisson au charbon de bois est disponible avec l'achat de la trousse d'accessoires 3339889W04.

URGENCES: si une fuite de gaz ne peut pas etre arrete, ou si un incendie se propage en raison d'une fuite de gaz, appelez le service d'incendie.

Urgences Cause possible Prévention/Solution
Fuite de gaz sur un tuyau cassé, coupé ou brûlé.	• Tuyau endommagé.	• Fermez l'alimentation en gaz au niveau du réservoir ou à la source au niveau du système de distribu-tion du gaz naturel. Cessez d'utiliser ce produit et remplanter la vanne / tuyau / régulator. Une fois valve / tuyau / régulator remplace conduite vérification de fuite complète par manuel.
Fuite de gaz du réservoir de GPL.	• Défaillance mécanique due à la rouille ou à une mauvaise manipulation.	• Remplacez le réservoir de gaz.
Fuite de gaz de la valve du réservoir de GPL.	• Défaillance de la valve du réservoir due à une mauvaise manipulation ou à une défaillance mécanique.	• Fermez l'alimentation en gaz au niveau du valve du réservoir de GPL. Rapportez le réservoir de GPL au fournisseur.
Fuite de gaz entre le réservoir de GPL et le raccord du régulateur.	• Une Installation inadéquate, un raccord pas assez sauf ré et une défaillance du joint d'échéité en cauchouch du robinet de la bouteille de gaz.	• Fermer le robinet de la bouteille de gaz propane. Enlever le détendeur de la bouteille de gaz et inspector visulement le joint d'échéité en cauchouch dans le robinet de la bouteille de gaz pour voir s'il est défectueux. Si c'est le cas ou si est impossible de réparer la fuite, remplanter la bouteille de gaz propane. Voir Essai d'échéité de la bouteille de gaz propane et Branchement du détendeur à la bouteille de gaz propane.
Feu sortant du panneau de commande.	• Feu dans le tube du brûleur au niveau du brûleur d'à un blocage.	• Fermez tous les boutons de réglage, ainsi que la valve du réservoir. Laissez le couvercle ouvert pour permettre aux flammes de s'éteindre. Une fois le feu est ent et l'appareil refroidit, enlevée le brûleur et inspectez-le afin d'identifier la présence de rouille ou de nids d'aralgées. Consultez les pages concernant les dangers naturels et celles sur le nettuyage du brûleur.
Feu de graisse ou grosses flammes continues au dessus de la surface de cuisson.	• Accumulation excessive de graisse autour du brûleur.	• Fermez tous les boutons de réglage, ainsi que la valve du réservoir. Laissez le couvercle ouvert pour permettre aux flammes de s'éteindre. Une fois le refroidissement terminé, enlevez les particules d'aliments et la graisse accumulés à l'intérieur du foyer, du plateau d'écuillage de la graisse et des autres surfaces.

Dépannage

Problème Cause possible Prévention/Solution
Le dispositif d'allumage n'allume pas le(s) brûleur(s). (Voir également la section Dépannage pour les dispositifs d'allumage électroniques) suite à la page suivante.	PROBLÉMES RELATIFS AU GAZ : • Voir les instructions sur le parneau de commande et dans la section Utilisation et entretien. • Assurez-vous que le système de valve est bien inséré dans les tubes du brûleur. • Assurez-vous que les tubes du brûleur ne sont pas obstrués par des toiles d'araignées ou par autres matérières. Voir la section sur le nettoyage et l'entretien. • Verifie que le réservir de GPL n'est pas vide. Si le réservir de GPL n'est pas vide, consultez l'article « Baisse subite de la circulation du gaz ». • Tournez l'écrou de racord et le réservir de GPL ne sont pas complètement branchés. PROBLÉMES ÉLECTRIQUES : • L'électrode est fendue ou cassée. Des étincelles se produit à l'endetroit de la fissure. • La pointe de l'électrode n'est pas placée au bon endroit. (Ne s'applique pas SUREFIRE) • Des fils ou l'électrode sont couverts de résidues de cuisson. • Les fils sont débranchés ou le contact est mauvais. • Court-circuit (étincelles) entre le dispositif d'allumage et l'électrode. • La pile est epuisée. ALLUMAGE ÉLECTRONIQUE : • Pas d'étincelles, pas de bruit d'allumage. • Pas d'étincelles, quelques bruits d'allumage. • Les étincelles sont prsentes, mais pas au niveau de l'électrode ou pas à pleyne puissance.	Voir les instructions sur le parneau de commande et dans la section Utilisation et entretien. Assurez-vous que le système de valve est bien inséré dans les tubes du brûleur. Assurez-vous que les tubes du brûleur ne sont pas obstrués par des toiles d'araignées ou par autres matérières. Voir la section sur le nettoyage et l'entretien. Verifie que le réservir de GPL n'est pas vide. Si le réservir de GPL n'est pas vide, consultez l'article « Baisse subite de la circulation du gaz ». Tournez l'écrou de racord d'environ un demi-tour ou de trois quarts de tour supplémentaire jusqu'à ce qu'il soit bloqué à fond. Ne serrez qu'à la main - n'utilise pas d'outils. Remplacez la ou les electrodes. Brûleurs principaux : • La pointe de l'électrode doit être orientée vers l'orifice de gaz du brûleur. La distance doit se situer entre 1/8 pc et 1/4 pc. Ajustez au besoin. Brûleur l'aléral : • La pointe de l'électrode doit être orientée vers l'orifice de gaz du brûleur. La distance doit se situer entre 1/8 pc et 3/16 pc. Ajustez au besoin. Nettoyez les fils ou les electrodes au moyen d'alcool à friction et d'un chiffon propre. • Rebrancheç les fils ou remplacez les electrodes et les fils. • Remplacez le cable d'allumage ou l'électrode. • Remplacez par une nouvelle pile alcaline. • Reportez-vous à la section I du système d'allumage électronique. • Reportez-vous à la section II du système d'allumage électronique. • Reportez-vous à la section III du système d'allumage électronique.
Le brûleur ne s'allume pas avec des allumettes.	Consullez la section « PROBLÉMES RELATIFS AU GAZ » • L'allumette est trop courte. • Méthode incorrecte d'allumage avec une allumette.	Utilissez des allumettes à tige longue (allumettes conques pour l'allumage de foyers). Reportez-vous à la section « Allumage avec une allumette » dans le manuel d'utilisation et d'entretien.

Dépannage (suite)

Problème Cause possible Prévention/Solution
Baisse subite du flux de gaz ou flambre faible.	• Le gaz est épuisé. • La soupape de replissage excessif a été déclenchée.	• Vérifie que le réservir de GPL contient bien du gaz. • Fermez les boutons, attendéz 30 secondes et alluméz le grill. Si les flammes sont toujours faibles, fermez les boutons et la valve du réservoir. Débranchez le régulateur. Rebranchez le régulateur et faites un essai d'échéété. Ouvrez la valve du réservoir, attendéz 30 secondes, puis alluméz le grill.
Les flammes s'étignent. • Vents forts ou	afalços. • Niveau de gaz bas. • La soupape de replissage excessif a été déclenchée.	• TSe placer devant le grill pour faire face au vent ou augmenter la hauteur de la flamme en tournant le robinet de gaz au maximum. • Remplissez le réservir de gaz. • Reportez-vous à la section « Baisse subite de l'écoulement du gaz » ci-dessus.
Flambées soudaines. • Accumulation de gaz	gasse. • Excès de gras dans la vande. • Température de cuisson excessive.	• Nettoyez les brûleurs et la partie interieure du grill ou du foyer. • Enlevez le gras de la vande avant la cuisson. • Ajustez (abaissez) la température selon le cas.
Incédie de graisse persistant.	• Graisse coïncée par l'accumulation de nourriture autour du système du brûleur.	• Tournez les boutons en position d'arret (OFF). Fermez l'alimentation en gaz au niveau du réservoir de GPL. Laissez le couverde en position et laisserze le feu s'épouceur. Lorsque le grill a refroiti, enlevez et nettoyez toutes les pièces.
Retour de flamme... (incendie dans les tubes du brûleur).	• Le brûleur ou les tubes du brûleur sont bloqués.	• Tournez les boutons en position d'arret (OFF). Nettoyez les brûleurs ou les tubes de brûleur. Voir la section sur le nettoyage du brûleur du manuel d'utilisation et d'entretien.
Un brûleur ne s'allume pas à partir d'autres brûleurs.	• Accumulation de graisse ou de particules d'alments dans le(s) extrémité(s) des renforts de tube.	• Nettoyez le(s) renfort(s) de tube au moyen d'une Brosse métallique.

Dépannage - Allumage électronique

Problème (allumage) Cause possible Vérification de la procédure Prévention/Solution
SECTION I Pas d'étinçelles apparaissent à tout moment des electrodes d'allumage électronique Buttonis pressées, pas de bruit peut être entendu à partir de bougies module.	• La pile n'est pas installée correctement. • La pile est épuisée. • Le boulon n'est pas installé correctement. • Le module de production d'étinçelles est défectueux.	• Vérifie l'orientation de la pile. • Cette pile a-t-elle déjà été utilisée? • Vérifie que le filage est bien engagé. Le boulon doit se déplacer librement de haut en bas. • Si aucune étinçelle n'est produit avec une nouvelle pile et un bon raccord de fils, le module est défectueux.	• Installé la pile (assurez-vous que les polarités « - » et « + » sont orientées correctement, avec le côté « + » sur la fin de la PAC. • Remplace la pile avec une nouvelle pile alcaline. • Desserrez l'assemblage du capuchon du bouton et installez-le de nouveau, en vous assurant que le filage est aligné et engagé complètement. • Remplacez le module d'étinçelles.
SECTION II Pas d'étinçelles apparaissent à tout moment des electrodes d'allumage électronique Buttonis pressé, le bruit peut être entendu à partir de bougies module.	• Les fils de sortie ne sont pas branchés.	• Les fils de sortie sont-il branchés et étanches?	• Enlevez et rebranchez tous les fils de sortie du module et des electrodes.
SECTION III Des étinçelles sont générées, mais pas vis-à-vis de toutes les electrodes ou alors, les étinçelles ne sont pas à pleine puissance.	• Les fils de sortie ne sont pas branchés. • Amorgage d'arc électrique loin des brûleurs. • Pile fable. • Les electrodes sont moulées. • Les étectrodes sont fendues ou cassées. Des étinçelles apparaissent à l'endetroit de la fissure.	• Les fils de sortie sont-il branchés et étanches? • Si possible, observelez le grin dans l'ob-scurité. Faibles fonctionner le dispositif d'allumage et cherchez l'amorgage de l'arc entre les fils de sortie et le cadre du grille. • Toutes les étinçelles sont réalisées, mais fables ou lentes. • Y-a-t-il une accumulation d'humidité sur l'électrode ou dans les ouvertures du brûleur? • Examinez les electrodes pour d'éventu-elles fissures.	• Enlevez et rebranchez tous les fils de sortie du module et des electrodes. • Si vous voyage des étinçelles autres que celles des brûleurs, les fils d'isolation sont peut-être endommages. Remplacez les fils. • Remplacez la pile avec une nouvelle pile alcaline. • Essuyez l'humidité avec une serviette de papier. • Remplacez les étectrodes fendues ou cassées.

Deux manières pratiques d'enregistrer votre produit:

Veuillez replir cette carte et joindre une copie de votre reçu de vente. Renvoyez-le dans les 10 jours de l'achat pour le service de garantie. Une preuve d'achat sera nécessaire. La garantie n'est pas transférable.

Serial Number | Numéro de série | Numéro de série

1. Date of Purchase | Date d'achat | Fecha de comprà
2. Store Name | Nom du magasin | Nombre de la tienda
3. Purchase Price | Prix d'achat | Precio de compra

9 Your Gender | Sexo | Sexe: Male | Masculin | Masculino Female | Femelle | Femenino

We respect your privacy | Nous respectons votre vie privée | Respetamos su privacidad

Si vous préférez receivevoir des offres et promotions spéciales de Char-Broil, veuillez vérifier ici:

Joignez une copie de votre reçu de vente ici.

The product associated with this guide was manufactured in China. Le produit associé à ce guideline a été fabriqué en Chin.
