PWS 0167 - Ventilateur Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Marque	Orbegozo
Modèle	PWS 0167
Type de produit	Ventilateur sur pied
Vitesses	3 (faible, moyenne, élevée)
Oscillation	Oui, réglable (marche/arrêt)
Inclinaison	Réglable (desserrer la vis du joint)
Hauteur réglable	Oui, par desserrage de la vis du mât
Diamètre des pales	Environ 40 cm (estimation)
Matériau des pales	Métal
Grille de protection	Avant et arrière, métallique
Alimentation	230 V ~ 50 Hz (prise secteur standard)
Puissance	Environ 45 W (estimation)
Poids net	Environ 3,5 kg
Dimensions (H x L x P)	Environ 130 x 40 x 40 cm (monté)
Base	Ronde, en plastique, stable
Mât	Métallique, démontable
Usage	Domestique uniquement
Entretien	Nettoyer avec un chiffon humide ; débrancher avant
Sécurité	Grille de protection, arrêt en cas de basculement (non spécifié), ne pas utiliser près d'eau
Garantie	Légale, selon législation en vigueur
Certifications	Directive Basse Tension 2014/35/EU, Directive EMC 2014/30/EU

FOIRE AUX QUESTIONS - PWS 0167 Orbegozo

Comment assembler le ventilateur Orbegozo PWS 0167 ?

Fixez d'abord le mât sur la base avec la vis prévue. Montez le moteur sur le support moteur en haut du mât et serrez la vis. Placez la grille arrière, puis la lame sur l'arbre du moteur en serrant la vis. Enfin, fixez la grille avant en enclenchant les rebords.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton rotatif à l'arrière du moteur. Les positions sont : 0 (arrêt), 1 (vitesse basse), 2 (vitesse moyenne), 3 (vitesse élevée).

Comment activer l'oscillation ?

Dévissez la vis située sous le moteur et poussez-la dans la position souhaitée. Pour activer l'oscillation, placez la vis sur le symbole correspondant. Vous pouvez également désactiver l'oscillation en tournant la vis.

Comment régler l'inclinaison du ventilateur ?

Desserrez légèrement la vis sur le joint entre la tête du moteur et le mât. Inclinez la tête à l'angle désiré, puis resserrez la vis.

Comment ajuster la hauteur du ventilateur ?

Desserrez la vis perpendiculaire au mât, faites glisser le mât vers le haut ou le bas jusqu'à la hauteur souhaitée, puis resserrez la vis.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide pour essuyer les grilles et les pales. N'utilisez pas d'essence, de solvants ou de benzène. Évitez que de l'eau pénètre dans le moteur.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez que la fiche est bien branchée et que le bouton de vitesse n'est pas sur 0. Si le cordon est endommagé ou l'appareil dysfonctionne, contactez un service technique agréé via le site https://orbegozo.com/asistencia-technica/.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour un usage domestique en intérieur. Ne l'utilisez pas près d'une fenêtre ou dans un endroit humide pour éviter les risques électriques.

Comment ranger le ventilateur quand je ne l'utilise pas ?

Vous pouvez le ranger assemblé ou partiellement démonté, dans un endroit sec et sûr. Couvrez la tête pour le protéger de la poussière. Si vous le démontez, conservez l'emballage d'origine si possible.

Où puis-je trouver la notice ou des pièces de rechange ?

La notice est disponible gratuitement sur www.orbegozo.com ou sur notice-facile.com. Pour les pièces détachées, contactez le service technique via le même site.

MODE D'EMPLOI PWS 0167 Orbegozo

Veuillez dire attentivement ce manuel avant d'utiliser cet appeareil et conserveze-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optime d'utilisation.

1. Cet apparéil peut être utilisé par des enfants 8 ans ou plus et des personnes représentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet apparéil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.
2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet apparéil.
3. Gardez l'appareil et le cable à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agrée.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
8. Ne pas manipuler l'appareil, les mains mouillées.

9. Ne jamais placer l'appareil pres dans leau ou autre liquide.

10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.

11. L'appareil doit être installé suivant les normes nationales pour les installations électriques.
12. Cet apparéil n'est apte que pour une utilisation domestique.
13. En cas qui vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com

14. AVENTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

15. Ne mettez jamais en marche un apparéil ayant une prise ou un cable abîmé, ou après un disfonctionnement de l' apparéil, ou dans tous les cas s'il est tombé ou abîmé. Suívez les instructions de garantie.

16. Placez le ventilateur sur une surface stable et plane pour éviter qu'il soit bancal.
17. Ne mettez pas le ventilateur en marche sans attacher la grille frontale.
18. N'introduisez jamais de doigts, de crayons ou tout autre objet dans la grille lorsque le ventilateur fonctionne.
19. Débranche la fiche lors d'un déplacement d'un lieu à un autre.
20. Débranche la fiche lorsque vous retirez le système de protection pour le nettoyer.
    Assurez-vous que le ventilateur se trouve sur une surface

stable et plane lorsqu'il fonctionne pour éviter qu'il se renverse.

• N'UTILISEZ JAMAIS un ventilateur pres d'une fenêtre. La pluie peut creer un danger électrique. Ne laissez pas le ventilateur fonctionner pres d'un endroit où l'eau peut être stockée pour éviter tout danger électrique possible.
• Ce produit a été consu uniquement pour une utilisation en zones habitables (et non pas pour des endroits constamment exposés à l'humidité).
• Ne jamais placer le ventilateur pres de flammes, cusinières ou apparèils de chauffage.
• Ne pas obstruer le flux d'air.

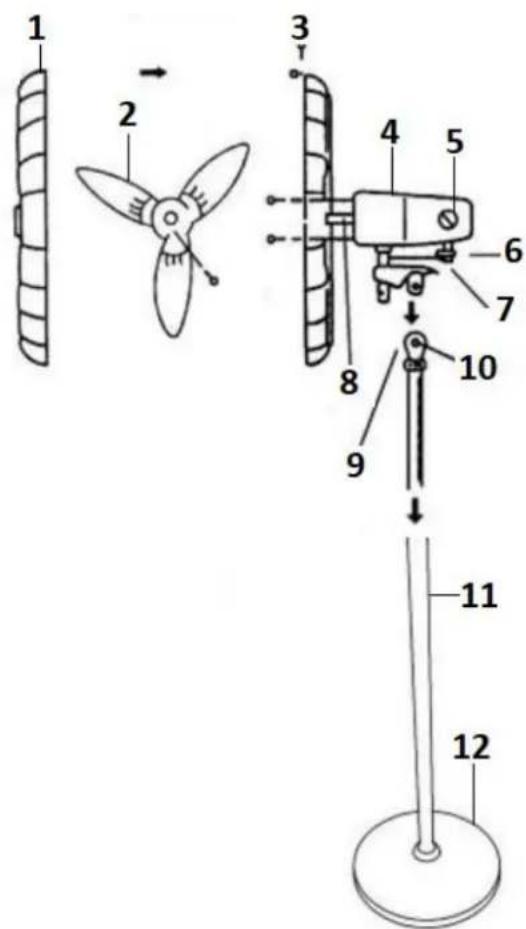

DESCRIPTION

1. Grille de devant.
2. Lame métallique.
3. Grille d'arrière.
4. Moteur.
5. Bouton de commande de vitesse (arrière).
6. Osciller.
7. Selecteur de rotation.
8. Arbre du moteur.
9. Support moteur.
10. La vis du moteur s'ajuste et s'incline.
11. Hampe.

12. Base.

13. Retirez la vis du bas du mât. Placez le mât sur la base et vissez-le au bas de la base.

14. Placez le moteur du ventilateur sur le support moteur du haut du mât et fixez-le avec la vis.
15. Placez la grille arrière devant le moteur et vissez-la.
16. Placez la lame dans l'arbre du moteur et assurez-vous de serrer la vis. Pour fixer la grille avant, il est juste nécessaire de la placer devant la grille arrière et de l'ajuster avec les rebords du cadre.
    Pour modifier la hauteur du ventilateur, il suffit de desserrer la vis perpendicular au mât et de monter ou

descendre jusqu'à obtenir la hauteur désirée. Avec cela, resserrez la vis.

FONCTIONNEMENT

• 1^a étape: placez la base du ventilateur sur une surface plane et stable.
• 2^ étape: Assurez-vous que le bouton de vitesse est en position 0. Branchez le cordon dans n'importequelle prise secteur standard.
• 3^ étape: La vitesse est ajustée en déplaçant le bouton à gauche ou à droit sur le réglage souhaite (0-OFF; 1-Vitesse basse; 2-V. Moyenne; 3-V. Haute)

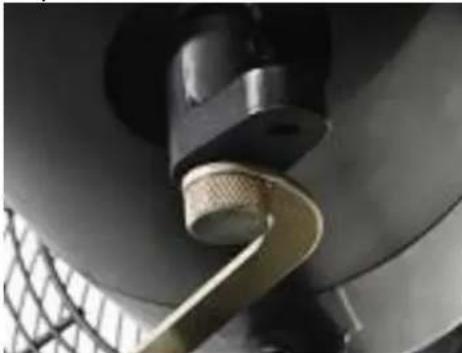

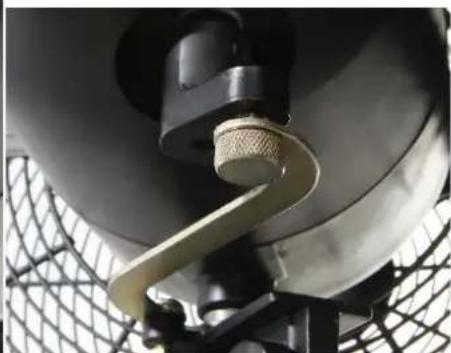

• 4^ étape : pour connecter la fonction d'orientation, dévissez la vis situation sous le moteur et changez de position comme illustré ci-dessous.

No oscillation Oscillation

• Si vous souhaitez modifier l'inclinaison de la tete du ventilateur, desserrez un peu la vis sur le joint de la tete du moteur et de la hampe, déplacez la tete du moteur sur l'inclinaison souhaitée et reisserrez la vis.

RANGEMENT DU VENTILATEUR

Vouss pouvez ranger le ventilateur pendant le reste de l'année, en le laissant complètement assemblé ou en le démonant partiellement. L'endroit où vous le rangez doit être un lieu sur et sec.

• Si vous le rangez demonté, nous vous recommendons d'utiliser son carton d'emballage d'origine, ou au moins un carton aux dimensions appropriées.
• Si vous le rangez assemblé ou partiellement démonté, recouvre la tête du ventilateur pour le protégé de la poussière.
• Vous doivent toutes vider le réserve d'eau si vous n'utilise pas le ventilateur pendant plus d'une semaine.

NETTOYAGE

Suivez ces instructions pour une utilisation sure et appropriée de ce ventilateur électrique. N'oubliez pas :

• Débrancher le ventilateur avant de le démonter ou de le nettoyer.
• Utilisez un chiffon humide pour nettover le ventilateur
• Éviter que'il tombe ou que de l'eau rentre dans la carcasse du moteur.
• Ne pas employerer d'essence, de dissolvants, ni de benzène pour le nettoyer.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive europeenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèls menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collège séparée. Les

consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Cet apparéil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

GARANTIE

Cet appeareil est couvert et bénéficia de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valorier vosre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo.com/asistencia-technica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usage due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont déterminrés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. (Consultez les conditions légales sur notre site).
