PWS 0167 - Ventilador Orbegozo - Manual d'usuari gratuït

Marca	Orbegozo
Model	PWS 0167
Tipus de producte	Ventilador de peu
Velocitats	3 (baixa, mitjana, alta)
Oscil·lació	Sí, regulable (encesa/apagada)
Inclinació	Regulable (afluixar el cargol de la junta)
Alçada regulable	Sí, afluixant el cargol del màstil
Diàmetre de les pales	Aproximadament 40 cm (estimació)
Material de les pales	Metàl·lic
Reixa de protecció	Davant i darrere, metàl·lica
Alimentació	230 V ~ 50 Hz (endoll estàndard)
Potència	Aproximadament 45 W (estimació)
Pes net	Aproximadament 3,5 kg
Dimensions (A x L x P)	Aproximadament 130 x 40 x 40 cm (muntat)
Base	Rodona, de plàstic, estable
Màstil	Metàl·lic, desmuntable
Ús	Domèstic únicament
Manteniment	Netejar amb un drap humit; desendollar abans
Seguretat	Reixa de protecció, aturada en cas de bolcada (no especificat), no utilitzar prop de l'aigua
Garantia	Legal, segons la legislació vigent
Certificacions	Directiva de Baixa Tensió 2014/35/UE, Directiva EMC 2014/30/UE

Preguntes freqüents - PWS 0167 Orbegozo

Com muntar el ventilador Orbegozo PWS 0167?

Primer fixeu el màstil a la base amb el cargol previst. Munieu el motor al suport del motor a la part superior del màstil i premeu el cargol. Col·loqueu la reixa posterior, després la pala a l'eix del motor prement el cargol. Finalment, fixeu la reixa frontal encaixant les vores.

Com ajustar la velocitat del ventilador?

Utilitzeu el botó giratori a la part posterior del motor. Les posicions són: 0 (aturada), 1 (velocitat baixa), 2 (velocitat mitjana), 3 (velocitat alta).

Com activar l'oscil·lació?

Descargoleu el cargol situat sota el motor i empènyer-lo a la posició desitjada. Per activar l'oscil·lació, col·loqueu el cargol al símbol corresponent. També podeu desactivar l'oscil·lació girant el cargol.

Com ajustar la inclinació del ventilador?

Afluixeu lleugerament el cargol de la junta entre el cap del motor i el màstil. Inclineu el cap a l'angle desitjat, després torneu a estrènyer el cargol.

Com ajustar l'alçada del ventilador?

Afluixeu el cargol perpendicular al màstil, feu lliscar el màstil cap amunt o cap avall fins a l'alçada desitjada, després torneu a estrènyer el cargol.

Com netejar el ventilador?

Desendolleu sempre l'aparell abans de netejar. Utilitzeu un drap humit per netejar les reixes i les pales. No utilitzeu gasolina, dissolvents ni benzè. Eviteu que l'aigua entri al motor.

Què fer si el ventilador no funciona?

Comproveu que l'endoll està ben connectat i que el botó de velocitat no està a 0. Si el cable està danyat o l'aparell no funciona, poseu-vos en contacte amb un servei tècnic autoritzat a través del lloc web https://orbegozo.com/asistencia-technica/.

Puc utilitzar el ventilador a l'exterior?

No, aquest ventilador està dissenyat únicament per a ús domèstic a l'interior. No l'utilitzeu prop d'una finestra o en un lloc humit per evitar riscos elèctrics.

Com guardar el ventilador quan no l'utilitzo?

Podeu guardar-lo muntat o parcialment desmuntat, en un lloc sec i segur. Cobriu el cap per protegir-lo de la pols. Si el desmunteu, conserveu l'embalatge original si és possible.

On puc trobar el manual o peces de recanvi?

El manual està disponible gratuïtament a www.orbegozo.com o a notice-facile.com. Per a les peces de recanvi, poseu-vos en contacte amb el servei tècnic a través del mateix lloc web.

MANUAL D'USUARI PWS 0167 Orbegozo

Llegiu atentament aquest manual abans d'utilizar aquest aparell i deseu-lo per autures consultes. Només aixi podreu obtenir els millors resultats i la maxima seguretat d'us.

ESPÁNOL

1. Aquest aparell el PODen utilizezar nens amb edat de 8 anys i superior i persones amb capacitats fisiques, sensorials o mentals reduides o manca dexperiencia i coneixement, si sels ha donat la supervisio o formació apropriades respecte a lus de laparell dunaforma segura i comprenen els perills que implica. Els nens no han de jugar amb laparell. La neteja i el manteniment que ha de fer l'usuari no l'han de fer els nens sense supervisió.
2. Cal supervisor els nens per assegurar-se que no juguen amb aquest aparell.
3. Mantingueu l'aparell i el cable fora de l'abast dels nens moins de 8 anys.
4. ATENCIO: Per a la segurette dels vostres nens no deixeu material d'embalatge (bosses de plastic, cartró, polietilè, etc.) al vosre abast.
5. Si el cable dalimentacio está danyat, ha de ser substituitt pel fabricant, el servei专业技术 o qualsevol autre professional qualificat.
6. No disconnecteeu mai estirant el cable.
7. No el poseu en funciona si el cable o l'endoll está malmesos o si observesque l'aparell no funciona correctamente.
8. No manipuleu l'aparell amb les mans mullades.

9. No submergiu l'aparell en aigua o qualsevol autre liquid.

10. Abans de netejar, observeu que l'aparell está disconnectat.

11. L'aparell s'ha d'installar segons la reglamentacion nacional per a instalaciones electriques.
12. Aquest aparell es només per aús domèstic.
13. En cas de nécessitar una copia del manual d'instrukciones, podeu trobar-la a www.orbegozo.com

14. ADVERTIMENT: En cas de mala utilització, hi ha risc de possibles ferides.

15. No poseu en fonctionament cap aparell amb el cable o l'endoll danyat, o despres que l'aparellhabi funcionat malamente ohabi caigut o avariat.

16. No poseu en marxa el ventilador sense la reixeta frontal.
17. Mai introduitiu els dits, llapis o qualsevol autre objecte atramés de la reixeta quam el ventilador estigui enfunccionament.
18. Desendolleu l'aparell quand el mogueur d'un lloc a l'altre.
19. Desendolleu l'aparell quand traieu les reixetes protectores per netejar-lo.
20. En posar en marxa l'aparell assegureu-vos de col·locar-lo sobre una superficie plana i estable per evitar que bolqui.
21. NO Utilizeu el ventilador en una finestra. La pls a pot occasionar un perill de naturalesa electrica. No deixeu el ventilador en funciona a prop d'on s'hagi recollit aigua per evitar possibles riscos de caracteter elecric.
22. Aquest produit està dissenyat únicament per a un és a

zones habitables (i no per a lllocs constantment exposats a la humitat).

• No colloqueu el ventilador a prop de flames enceves, cuines o aparells de calefaccio.
  No obstruiu el flux d'aire.

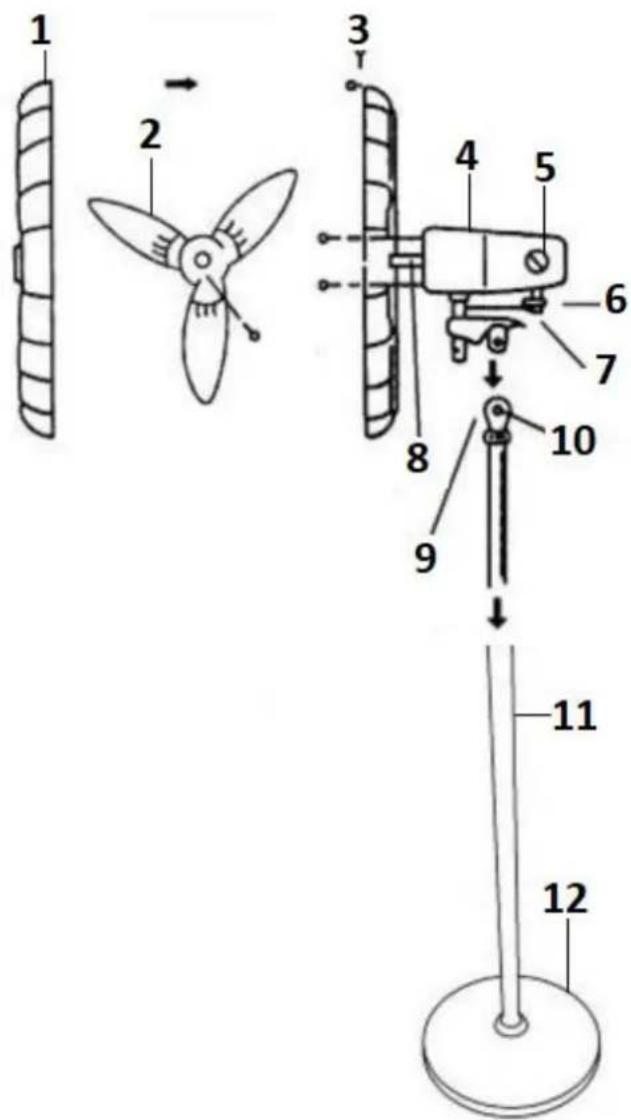

DESCRIPCIO I MUNTATGE

1. Reixeta davantera.
2. Aspa.
3. Reixeta del darrere.
4. Motor.
5. Selector de velocitat.
6. Oscil-lacio.
7. Selector d'oscil-lacio.
8. Eix del motor.
9. Suport del motor.
10. Cargol ajust del motor i inclinacion
11. Mastil.

12. Base.

13. Traieu el cargol de la part de baix del pal.
    Colloqueu el pal sobre la base i cargoleu-lo per la part inferior de la base.

14. Situeu el motor del ventilador al suport del motor a la part superior del pal i fixeu-lo ajustant el cargol.
15. Poseu la reixeta del darrere davant del motor i cargoleu-la. Colloqueu l'aspa a l'eix del motor i assegureu-la prement el cargol de l'aspa. Per fixar la reixeta frontal només cal collocar-la davant de la part posterior i ajustar-la amb les pestanyes que hi ha en el marc d'aquesta.
16. Per modificar l'alcada del ventilador només heu d'afluixar el cargol que está perpendicular al pal i pajar o baixar el motor fins a assolir l'alcada desitjada. Torneu a prémer el cargol.

• Pas 1: Situeu la base del ventilador sobre una superficie plana i estable.
• Pas 2: Assegureu-vos que el selector de velocitat sigui 0. Connecteu el cable a un endoll de corrent altern.
• Pas 3: La velocitat s'ajusta girant el controlador a la dreta oa l'esquerra (0-Apagat; 1-Baixa; 2-Mitja; 3-Alta).

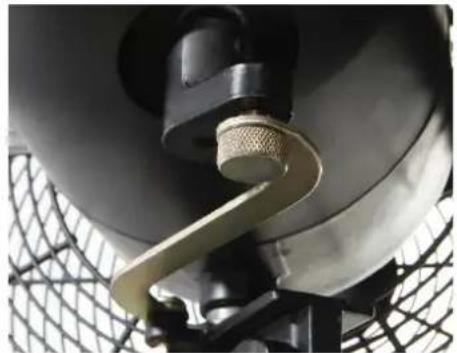

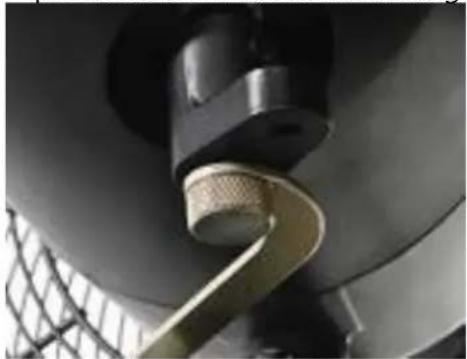

• Pas 4: Per connectar l'oscil-lacio, traieu el cargol de l'oscil-lacio situat sota el motor i canvieu-lo de posicio tal com es veu a les imatques de sota. Aquest comencarà a oscil-lar.

No oscil-la

• Si voleu canviar la inclinacion del capcal, afluixeu una mica el cargol situat a la connexio del motor amb el pal, moveu el motor a la inclinacion desitjada i torneu a premer el cargol.

EMMAGATZEMATGE DEL VENTILADOR

El ventilador es pot emmagatzemar durant la resta de l'any completeness acoblat o parcialment desmuntat. Es important que el lloc on s'emmagatzemi sigui un lloc sec i segur.

• Si l'emmagatzema desmuntat, us recomanem que utiliser le vostra caixa original, o almenys una caixa amb les dimensions apropriades.
• Si l'emmagatzema muntas o parcialment desmuntas, cobriu el cap del ventilador per protegir-lo de la Pols.

NETEJA I MANTENIMENT

Utilizeu un drap humit per treure la pols de laparell.
- No empar ni benzina, ni dissolvents, ni benze en la neteja.
- Desconnector l'aparell abans de desmuntar-lo o netejar-lo.
- Impedir que caigui o entri aigua a la carcassa del motor.

ELIMINACIO DEL ELECTRODOMESTIC VELL

A base a la Norma europea 2012/19/EU de Residus de aparells Elctrics i Electronics (RAEE), els electrodomestics vells no poder ser llançats a els contentiders municipals habituals; han de ser recollits selectivement per optimizar la recuperacion i reciclat de els components i materials que els constitueixen, i reduir el impacte a la salute humana i el medi ambient. El symbol del cub de escombrarias ratllat es marca sobre tots els productes per recordar al consumidor la obligacion de separar-los per a la recollida selectiva. El

consumidor ha de contactar amb l'autoritat local o amb el venedor per informar-se en relacio amb la correcta eliminacion de la seva electrodomestic vell.

DECLARACION DE CONFORMITAT:

Aquest dispositiu compleixels requisits de la Directiva de Baixa Tensio 2014/35/EU iels requisits de la directiva de Compatabilitat Electromagnetica 2014/30/EU.

GARANTIA

Aquest aparell está cobert i compta amb el dret de la garantia legal d'acord amb la legislacion vigent des de la data de compra. Conserveu el tiquet de compra per poder reclamar el vostre dret a la garantia. Per trobar el servei més proper a la seva localitzacion contacteu a trovés del seguent enllac web: https://orbegozo.com/asistencia-technica/

Per a qualsevol tipus de consulta, dubte o incidencia podeu posar-vos en contacte amb nosaltres a trovés del nostre correu electronic reflectit a la pagina principal d'aquest manual oa trovés del nostre servei d'assistencia tecnica a https://orbegozo.com/contacto/

Orbegozo no es fa responsable dels components i accessoris que són objecte de desgast a causa de l'us, aixi com els compostos peribles o que s'hagin deteriorat per un u's indegut. Tampoc no se'n fara responsable si el proprietari ha modificat技术和icament l'aparell. Consulteu les condizioni legals a la notre page web.
