| Type de produit | Cheminée électrique |
| Marque | Klarstein |
| Modèle | Lausanne |
| Références produit | 10012127, 10031843 |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Puissance de chauffage nominale | 2000 W |
| Puissance de chauffage minimale | 1000 W |
| Niveaux de puissance | 2 (1000 W / 2000 W) |
| Type de régulation de chaleur | Contrôle électronique avec programmation hebdomadaire |
| Simulation de flammes | Oui, par LED |
| Rétroéclairage | 7 couleurs réglables |
| Télécommande | Oui |
| Minuterie | Programmateur hebdomadaire, 10 réglages |
| Plage de température réglable | 15-30 °C |
| Fonction démarrage adaptatif | Oui |
| Hauteur d'installation minimale | 30 cm au-dessus du sol |
| Hauteur recommandée | 60 cm |
| Protection contre la surchauffe | Oui, arrêt automatique avec réinitialisation manuelle |
| Sécurité enfants | Ne pas laisser jouer, tenir à distance |
| Consommation en veille | 0.48 W |
| Nettoyage | Chiffon doux et sec ; vitre avec chiffon humide |
| Système d'éclairage | LED non remplaçable par l'utilisateur |
| Type de fixation | Murale |
| Accessoires fournis | Télécommande, pierres décoratives, pattes de fixation, vis, chevilles |
| Fabricant | Chal-Tec GmbH, Berlin, Allemagne |
FOIRE AUX QUESTIONS - Lausanne Klarstein
Questions des utilisateurs sur Lausanne Klarstein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cheminée au format PDF gratuitement ! Retrouvez votre notice Lausanne - Klarstein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Lausanne de la marque Klarstein.
MODE D'EMPLOI Lausanne Klarstein
Remarque: l'appareil ne convient pas en tant que source principale de chauffage.

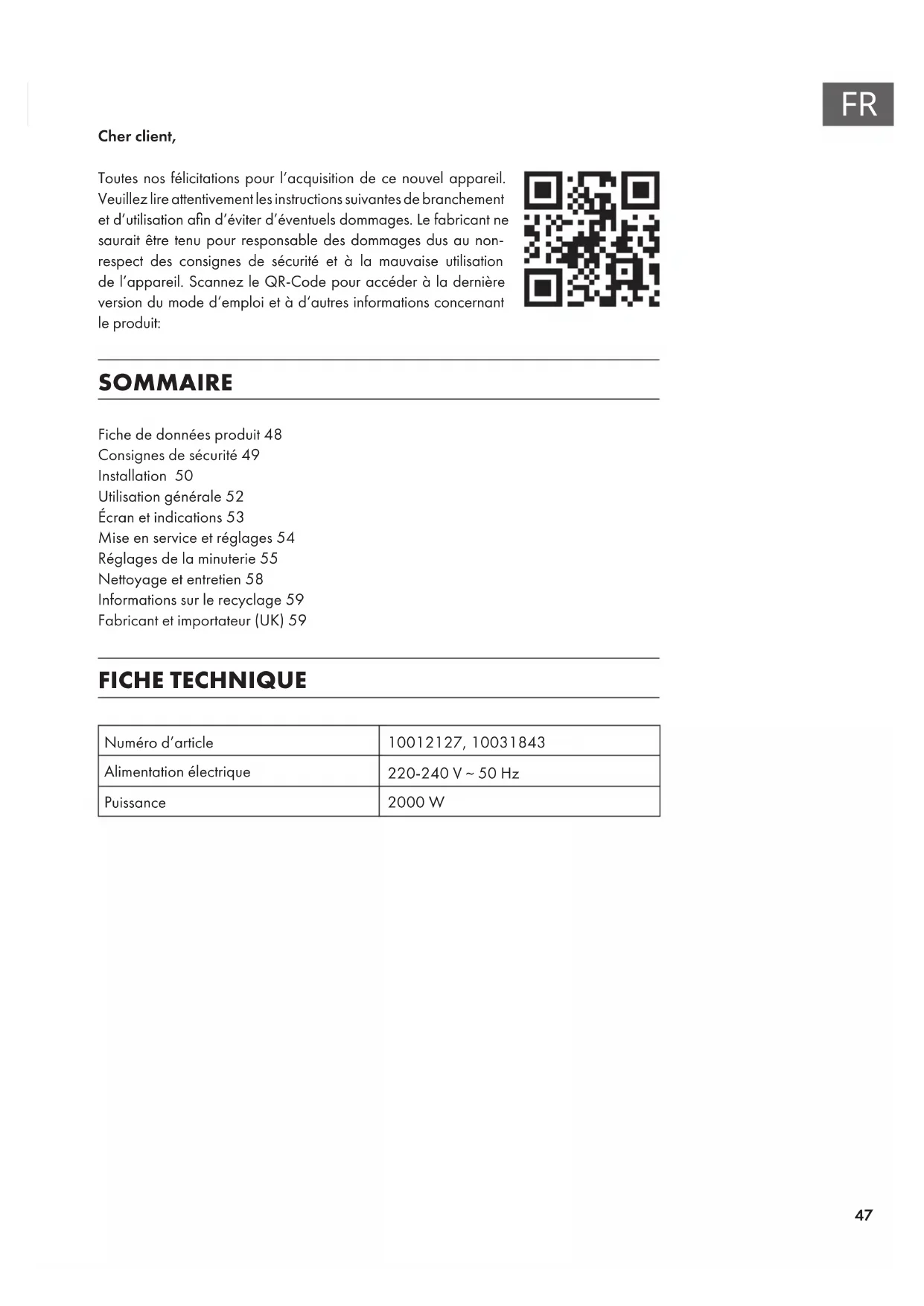

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'eventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour acceder à la première version du mode d'emploi et à d'autres informations concernant le produit:
SOMMAIRE
Fiche de données produit 48
Consignes de sécurité 49
Installation 50
Ecran et indications 53
Mise en service et réglages 54
Réglages de la minuterie 55
Nettoyage et entretien 58
Informations sur le recyclage 59
Fabricant et importateur (UK) 59
FICHE TECHNIQUE
| Numero d'article | 10012127, 10031843 |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Puissance | 2000 W |
| Référence (s) du produit 10012 | ||||||
| Donnée Symbole Valeur Unité Donnée Unité | 127, 10031843 | |||||
| Puisance calorifique Uniquement pour les radiateurs électriciens | ques à accumulation : Type de régulation de l'apport de chaleur | |||||
| Puisance calorifique nominale | Pnom 2,0 kW Régulation manuelle | Régulation manuelle de l'apport de chaleur avec thermostat intégré | Sans objet | |||
| Puisance calorifique minimale (indicative) | Pmin | 1,0 | kW | Sans objet | ||
| Puisance maximale continue de chauffage | Pmax,c | 2,0 | kW | Régulation électronique de l'apport de chaleur avec indication de la tempête et/ou de l'extérieur | Sans objet | |
| Consommation de courant auxiliaire | Apport de chaleur assisté par ventilateur | Sans objet | ||||
| A puissance calorifique nominale (moteur de ventilateur) | elmax | 0,014 | kW | Type de chauffage/contrôle de la tempête de la pièce | ||
| A puissance calorifique minimale (moteur de ventilateur) | elmin | 0,014 | kW | Chauffage à une seule vitesse, pas de contrôle de la tempête ambiente | non | |
| En mode veille | eLSB | 0,48 | W | Deux vitesses ou plus régibles manuelle, pas de contrôle de la tempête ambiente | non | |
| Contrôle de la tempête ambiente par thermostat mécanique | non | |||||
| Contrôle électronique de la tempête ambiente non | non | |||||
| Contrôle électronique de la tempête ambiente et régulation par jour | non | |||||
| Contrôle électronique de la tempête ambiente et régulation par semaine | oui | |||||
| Autres options de régulation | ||||||
| Contrôle de la tempête ambiente avec détention de présence | non | |||||
| Contrôle de la tempête ambiente avec détention de fenêtre ouverte | non | |||||
| Avec option télécommande | non | |||||
| Avec contrôle du démarrage du chauffage | oui | |||||
| Avec limitation de la durée de fonctionnement | non | |||||
| Avec globe noir capteur de tempête | non | |||||
| Coordonnées de contact | Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne | |||||
CONSIGNES DE SECURITE
- Les enfants à partir de 8 ans ainsi que les personnes dont les capacités physiques, mentales ou sensorielles sont réduites peuvent utiliser l'appareil à condition d'avoir assimilé au préalable les consignes d'utilisation et de sécurité de l'apparil transmises par une personne responsable de leur sécurité.
Surveillance les enfants, ne les laissez pas jouer avec l'appareil. - Tenez les enfants de moins de 3 ans éloignés de l'appareil.
- Les enfants entre 3 et 8 ans peuvent utiliser l'appareil uniquement s'ils ont assimilé au préalable les consignes d'utilisation et de sécurité de l'appareil transmises par une personne responsable de leur sécurité. Les enfants entre 3 et 8 ans ne sont pas autorisés à brancher l'appareil, à le nettoyer ou à l'entreinir.
ATTENTION
Risque de brûlure ! certaines parties de l'appareil peuvent être très chaudes pendant le fonctionnement. Veillez à ce que les enfants ou les handicapés n'approchent pas trop de l'appareil.
- Si le cable secteur ou la fi che sont endommages, faites-les replacer par le fabricant un service professionnel agreeé ou une personne de qualifi cation équivalente.
- Avant l'utilisation, vérifi ez la tension sur la plaque signalétique de l'appareil. Ne branchez l'appareil que sur des prises de la tension correspondante.
- Allumez l'appareil seulement une fois qu'il a été correctement installé.
- N'installez pas l'appareil directement sous une prise de courant.
- Laissez autour de l'appareil un espace de 1 mètre minimum avant les meubles et autres objets infammables tels que les rideaux. Ne placez aucun liquide infimmable ou explosif ni des tissus à proximite de l'appareil.
- Ne laïsez pas l'appareil sans surveillance, tant qu'il est en service ou qu'il est branché sur le secteur.
- L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires. Cela comprend les cuisines de bureaux, les auberges, hotels, motels et installations proposant des services de type Bed & Breakfast.
- Contrôlez régulierrement le bon état de l'appareil. n'utilise pas l'appareil s'il est endommagé.
- Les réparations ne doivent être effectuées que par des professionnels et sont nécessaires lorsque l'appareil, le cable secteur ou la fi che ont été endommagés, si des liquides ont coule dessus, si des objets sont tombés dessus, si l'apparéil a été exposé à la plue ou à l'humidité, s'il est tombé ou s'il ne fonctionne pas normalement.
- Ne faites pas passer le cable d'alimentation sous un tapis.
- Ne faite spasPENDREle cable d'alimentation sur un rebord coupant ni passer sur des surfaces chaudes.
Pour eviter les surchauffes, ne recouvre pas l'appareil et veillez a ce que les fentes d'agération ne soient pas obstruées. - Ne plongez jamais l'appareil dans l'eau ni dans d'autres liquides.
- N'installez pas l'appareil dans une salle de bains ou à proximé immediate d'une douche ou d'une piscine.
-
N'utilisez pas l'appareil à l'extérieur.
-
Ne touchez pas l'appareil avec les mains mouillées.
- Ne placez pas l'appareil sur ou à proximé d'une surface chaude.
- Avant le nettoyage, débranchez toujours la fiche de la prise et laissez l'appareil refroidir complètement.
- N'utilisez aucun produit de nettoyage chimique.
- Utilisez uniquement les accessoires fournis, faute de quoi l'appareil pourrait représenter un danger pour l'utiliser ou tomber en panne.
- Ne soulevez pas l'appareil par le panneau avant.
- Ne branchez pas l'appareil sur une prise de courant à démarriage différé ou télécommandée.
Remarque: si vous appareil est équipé d'un capteur de mesure et de contrôle de la température ambiente, n'installez pas l'appareil dans les pieces o se trouvent des personnes qui ne peuvent utiliser elles-mêmes l'appareil ni quitter la piece de leurs propres moyens.
INSTALLATION
Ne branche pas l'appareil tant qu'il n'est pas complètement et correctement installé. Avant l'installation, lisez la notice consciencieusement et installez l'appareil seulement une fois que vous avez lu et compris tous les conseils.
Tenez-vous en scrupuleusement aux indications de mesures du guide d'installation. Veillez à n'endommager aucun cable dans le platre du mur lors de l'installation. Soyez très prudent lorsque vous perceze les trous.
Remarque: cet apparéil est conçu pour être fixé définitivement au mur et doit être installé à une hauteur minimale de 30 cm au-dessus du sol. Les pattes de support doivent être montées horizontally et le cable doit être passé derrière la cheminée à droite.

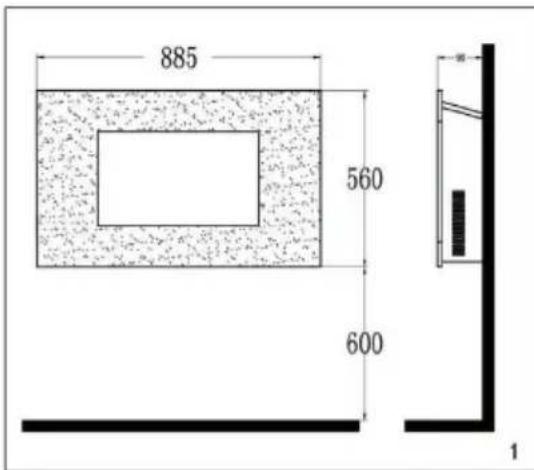

Pour que vous puissiez bien voir votre cheminée, nous vous conseillons de l'installer à 60 cm de hauteur (voir schéma 1). Fixez les pattes de fixation supérieures au mur. Vous trouverez les mesures conséillées sur le schéma 2. Pour réaliser les percages, utilisez un foret de 6 mm.

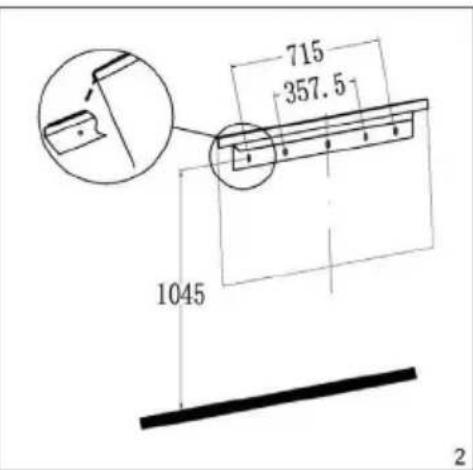

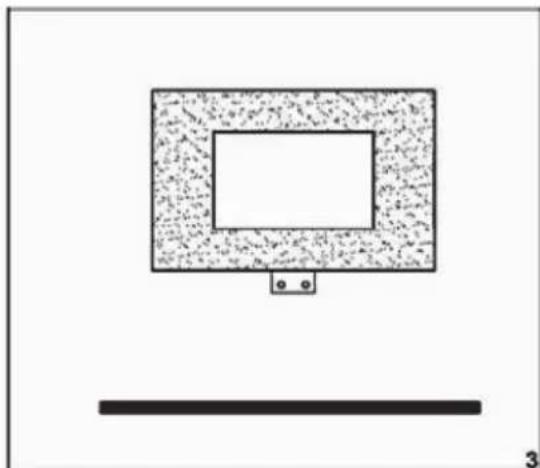

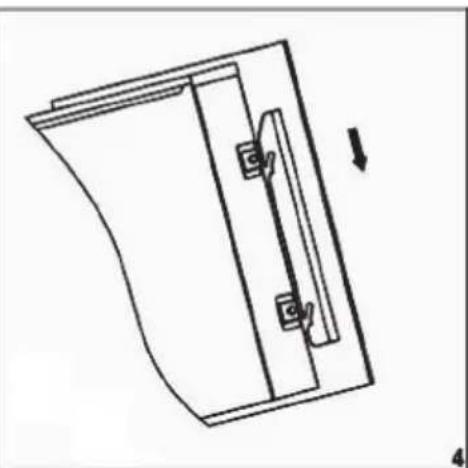

Fixez les attes de fixation inférieures sur l'appareil et les emplacements des trous au mur en Maintenant l'appareil avec précaution contre le mur (il est nécessaire d'être à deux pour cela). Reposez l'appareil et perceze les trous. Enfin, posez l'appareil sur les pattes supérieures et fixez les pattes inférieures au mur avec des vis, voir schémas 3 et 4. Une fois la cheminée fixée, vous pouvez prendre les pierres dans l'emballage et les installer dans la position de votre choix le long de l'unité d'éclairage.
UTILISATION GÉNÉRALE
Remarque: vous pouvez piloter la cheminée soit avec les touches de la cheminée elle-même (en haut à droite), soit par la télécommande.
Utilisation manuelle
- Placez le commutateur à bascule en position ON pourmettre l'appareil en ordre de marche. Vous pouvez entendre un bip.
- Appuyez une fois sur la touche [O/I] pour activer la simulation de flammes, un témoin LED s'allume. Appuyez sur la même touche pendant 3 secondes pour activer la fonction dimm, maintenez la touche jusqu'à ce que vous obtieniez le niveau de luminosité souhaite.
- Appuyez une fois sur la touche [POWER] pour allumer la puissance la plus basse (1000W). Appuyez deux fois sur la touche [POWER], pour démarrer la plus forte puissance de chauffage (2000W). Appuyez trois fois sur la touche [POWER] pour éteindre le chauffage.
- Ur régler la couleur du rétroéclairage (7 couleurs au besoin), appuyez sur la touche [BACK LIGHT].

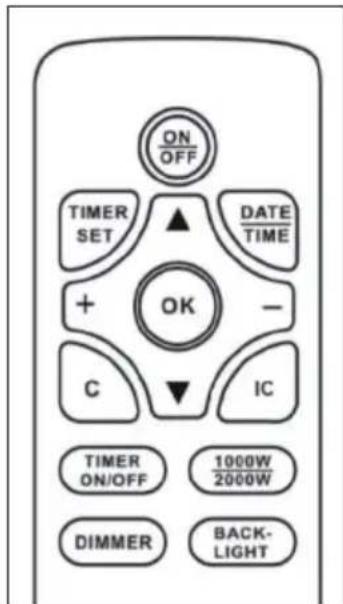

Utilisation par télécommande
Pour que la télécommande fonctionne, l'interrupteur à bascule doit se trouve sur ON. Un bip signale que l'appareil est allumé.
Le recepteur de l'appareil a besoin d'un peu de temps pour reconnaître le transmetteur. N'appuyez plus sur aucune touche pendant 2 secondes pour que l'appareil fonctionne normalement.

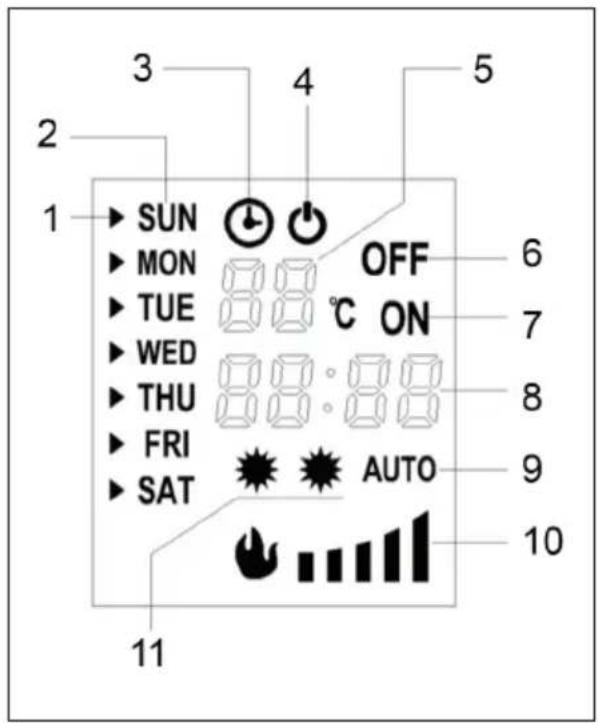

1 flèche
2 jour de la semaine
3 Minuterie
4 Veille
5 affichage de la températe et fémoin du nombre choisi
6 Eteindre la minuterie
7 Minuterie allumée
8 Affichage de l'heure
9 Contrôle automatique du chiffage
10 Luminosité des flammes
11 Puissance calorifique
Affichage de la température et témoin de numéro de réglage de la minuterie (5)
En principe, l'écran indique la température ambiente. Pendant le réglage de la température, c'est la température réglée qui est affichée. Si vos reglez la minuterie, c'est alors le nombre de réglage qui est affiché.
Affichage de l'heure (8)
Par défaut, l'heure actuelle est affichée. Lorsque vous reglez la minuterie, c'est la durée de la minuterie qui est affichée ici.
Réglage de la minuterie de démarrage ou d'arrêt
Lorsque vous reglez la minuterie, les durées régles et le nombre de réglage de la minuterie s'affichent à l'écran.
| 05 ON 23:40 | L'affichage de cet exemple indique l'heure de début du réglage 5. |
| 05 OFF 06:10 | L'affichage de cet exemple indique l'heure de fin du réglage 5. |
Luminosité des flumes
La luminosité des flammes est régiable en 5 niveaux et est affichée.
Démarrage de l'appareil
1 Branchez la fiche dans une prise.
2 Bascules I'interrupteur sur ON.
3 Appuyez sur la touche [I/O] ou la touche [ON/OFF] de la télécommande pour démarrer l'appareil.
4 Appuyez une fois sur la touche [1000W/2000W] pour démarrer la plus faible puissance de chauffage (1000 W), appuyez de nouveau sur la touche pour activer la plus forte puissance (2000 W). Appuyez une troisième fois sur la touche pour éteindre le chauffage.
5 Appuyez plusieurs fois sur la touche [DIMMER] pour réduire la luminosité.
6 Appuyez sur la touche [BACK LIGHT] pur désir l'une des 7 couleurs de rétroéclairage disponibles.
Fonction de contrôle de démarrage adaptatif
Appuyez sur la touche [IC] de la télécommande pour démarrer la fonction de contrôle de démarrage adaptatif. Lorsque vous activez cette fonction, l'appareil ajusté la puissance de chauffage automatique en se basant sur la température ambiente et la température régée. Si une minuterie a été programmée, il se peut que le chauffage démarre avant l'heure programmée.
Remarque : la fonction n'est disponible que si vous avez programmé une minuterie pour la semaine.
Réglage de la date et de l'heure
1 Appuyez sur la touche [DATE/TIME] et utilisez les touches fléchées [ ] [ ] pour régler la date.
2 Appuyez de nouveau sur la touche [DATE/TIME et utilisez les touches [+ / - ] pour régler les heures.
3 Appuyez de nouveau sur la touche [DATE/TIME] et utilisez les touches [+ / - ] pour régler les minutes.
4 Appuyez sur la touche [OK] pour sauvegarder les réglages.
Réglage de la température
La température prérogée est de 22^ . Appuyez sur les touches [+ / - ] pour régler la température de de votrechoix entre 15 - 30^
RéGLAGES DE LA MINUTERIE
- Il existe 10 réglages différents pour la minuterie.
- Choque réglage possède une heures de début, une heures de fin et une température.
- La durée maximale régblé est de 23 heures et 50 minutes.
- Vous pouvez programmer un réglage pour un jour donné ou plusieurs jours.
- L'heure régée est celle du début. Si l'heure de fin se trouve le jour suivant, vous n'avez besoin de régler que l'heure de fin.
Affichages des réglages de la minuterie
1 Appuyez sur la touche [TIMER SET].
2 Utilisez les touches [+ / - ] pour parcouir les une après les autres les heures de debut.
3 Pour afficher les heures de fin, appuyez sur la touche [ ]
4 Utilisez les touches [+ / - ] pour parcourir les une après les autres les heures de fin.
5 Pour effacer le réglage en cours, appuyez sur la touche [C].

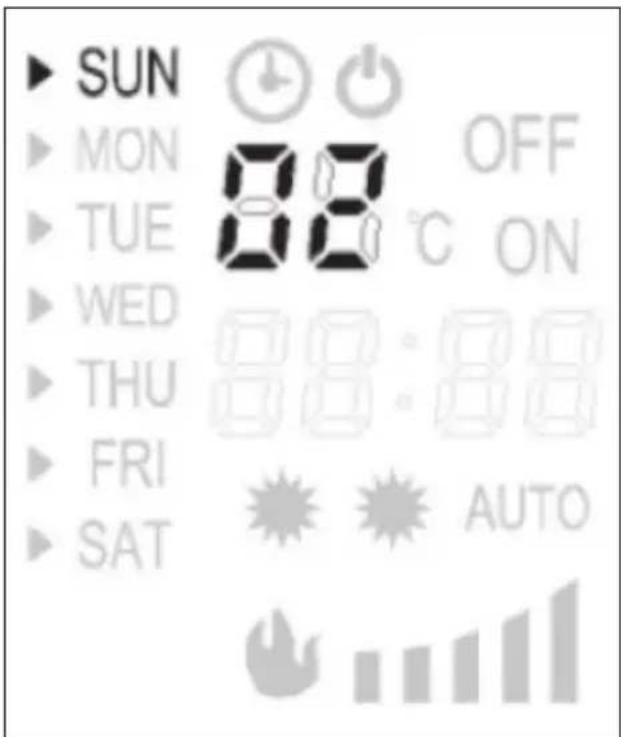

Réglages de la minuterie
(1) Choix du nombre de réglage
Appuyez sur la touche [TIMER SET]. Le numéro de réglage de la minuterie clignote à l'écran. Utilisez la touche [+ / - ] pour sélectionner un autre numéro de réglage. Dans l'exemple, le numéro de réglage [02] est affchéé.
(2) Choix du (des) jour(s) de la semaine
Appuyez sur la touche [TIMER SET] et la flèche sur la gauche de l'écran se met à clignoter. Utilisez la touche [ou [ ] pour déplacer la flèche en face du jour de la semaine choisi. Appuyez ensuite sur [+] pour activer le jour de la semaine ou appuyez sur [-] pour désactiver le jour de la semaine, jusqu'à avoir procédé à tous les réglages.
(3) Réglage de l'heure de début
1 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des heures clignote.
2 Utilisez les touches [+ / - ] pour regler les heures.
3 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des minutes clignote.
4 Utilisez les touches [+ / - ] pour regler les minutes.
(4) Réglage de l'heure de fin
1 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des heures clignote.
2 Utilisez les touches [+ / - ] pour regler les heures.
3 Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage des minutes clignote.
4 Utilisez les touches [+ / - ] pour regler les minutes.
(5) Réglage de la température
Appuyez sur la touche [TIMER SET] jusqu'à ce que l'affichage de la température clignote. Utilisez les touches [+ / - ] po régler la température. Avec [+] vous augmentez la température, avec la touche [-] vous la réduisez.
Terminez en appuyant de nouveau sur [TIMER SET] et appuyez ensuite sur [OK] pour sauvegarder les réglages.
Conseils important pour la minuterie
- La touche [TIMER ON/OFF] sert à allumer et éteindre la minuterie.
- Si le courant est coupé momentanément ou que la fich est retiree, les reglages seront conserves, toutefois vous devrez a nouveau regler la date et l'heure.
- Lorsque la minuterie de la semaine est activée vous doivent également allumer le chauffage, faute de quoi seule la simulation de flammes fonctionnera.
Protection contre la surchauffe
L'appareil est équipé d'une protection contre la surchauffe qui se déclenché lorsque le radiateur surchauffe (par ex en cas d'aération bouchée). Pour des raisons de sécurité la cheminée NE POT PAS se remètre en marche toute seule. Pour réinitialiser la protection anti surchauffe, débranchez la cheminée du secteur, et laissez-la refroidir au moins 15 minutes. Rebranchez la fiche dans la prise et rallumez la cheminée.
Résolution des problèmes
| Problème Cause possible et solution | |
| Le ventilateur ne fonctionne pas. Contrôlez | vos fusibles. |
| Vérifiez si la protection anti surchauffe s'est déclenchée. | |
| La simulation de flames ne fonctionne pas. | Faites contrôle l'appareil par un spécialiste qualifié. |
NETTOYAGE ET ENTRETIEN
Avant le nettoyage, débranchez la fiche de la prise et laissez l'appareil refroidir complètement. Nettoyez les surfaces externes avec un chiffon doux et sec. N'utilise jamais de produit abrasif.
Remarque: nettoyez la vitre avec un chiffon humide. N'utilisez jamais de nettoyant courant pour vitres!
Ce produit n'utilise pas de lampas standard pour la simulation de flammes. L'appareil utilise un système de LED pilote électroniquement. Ce système NE PEUT PAS est entretenu par l'utilisateur. Faites effectuer les réparations par un electricien qualifié uniquement.
INFORMATIONS SUR LE RECYCLAGE
S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques etlectroniques dans voitr pays,ce symbole sur le produit ou sur I'emballage indique que cet apparéil ne doit pas être jété avec les ordures menagères. Vousdezez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques.La mise au rebut conforme aux régles protège I'environnement et la santé de vossemblables des conséquences négatives.Pour plus d'informations sur le recyclage et l'élimination de ce produit,veuillez contacter voitr autorité locale ou voitr service de recyclage des déchets menagers.
Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne doivent pas les jeter avec les ordures menagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usages. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
