MODE D'EMPLOI CRAZYDANCEFLOOR AFX

L'appareil est conforme à la norme CE Uniquement pour utilisation à l'intérieur Appareil de classe II ne nécessitant pas de mise à la terre. Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti- lisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu- rez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Uniquement pour utilisation à l'intérieur!

• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys- fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta- chées identiques aux pièces d’origine.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..

DISPOSITIF DE COUPURE

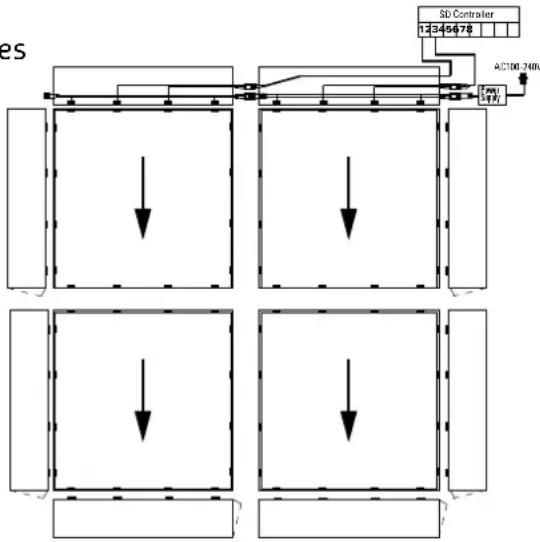

Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.FR 6 © Copyright LOTRONIC 2022 INSTALLATION Soyez très prudent lors de l'installation pour éviter les chocs et les dommages. Assemblez d'abord toutes les dalles avant de connecter la piste de danse au secteur et au signal. Les dalles doivent être reliées les unes aux autres selon les èches en dessous avec la bonne orientation. NE PAS faire pivoter les dalles de 90° ou 180°! Placer les dalles sur le sol en suivant le sens des èches et aligner parfaitement les aimants sur les aimants de la dalle précédente sinon le signal et le courant ne seront pas transmis correctement. Les 4 coins de chaque dalle sont vides pour faire passer le signal et les lignes électriques. Une fois que vous avez assemblé votre piste de danse, connectez le contrôleur et l'adaptateur secteur au bord supérieur de la piste de danse selon l'illus- tration. Branchez chaque sortie du contrôleur sur une colonne. Chaque colonne peut être composée de 16 dalles au maximum. Donc, un contrôleur peut piloter 16 dalles multiplié par 8 canaux = 128 dalles. Maintenant, placez les bords autour de la piste de danse. Les bordures disposent d'un chemin de câble à l'intérieur pour passer le cable signal (DMX) et le câble d'alimentation. Branchez maintenant le cordon d'alimentation sur le bloc d'alimentation fourni. Branchez les cordons DMX du contrôleur sur une table de mixage DMX ou un contrôleur DMX. UTILISATION Fonctionnement manuel Appuyez une fois sur la touche MENU pour aller en mode "Pattern". Appuyez deux fois sur la touche MENU pour aller en mode "Sound Control". Le symbole s'affiche. Dans ce mode, le Dancefloor réagit au bruit ambiant capté par le microphone intégré. Appuyez trois fois sur la touche MENU pour aller en mode "Audio control". Le symbole s'affiche. Dans ce mode, le Dancefloor est piloté par la musique sur la carte SD. Pour régler la vitesse, appuyez sur la touche SPEED. Plus la valeur est petite, plus la vitesse est élevée. Fonctionnement avec le Contrôleur SD Vue de dessus Le contrôleur possède 4 boutons sur le dessus: MENU, SPE/EN, MODE et MODE FONCTIONNEMENT MANUEL Appuyez une fois sur la touche MENU pour aller en mode "Pattern". Appuyez deux fois sur la touche MENU pour aller en mode "Sound Control". Le symbole s'affiche. Dans ce mode, le Dancefloor réagit au bruit ambiant capté par le microphone intégré. Appuyez trois fois sur la touche MENU pour aller en mode "Audio control". Le symbole s'affiche. Dans ce mode, le Dancefloor est piloté par la musique prevenant d'une source audio externe tel qu'un lecteur CD branché sur la fiche IN du contrôleur. Pour régler la vitesse, appuyez sur la touche SPEED. Plus la valeur est petite, plus la vitesse est élevée. PowerSupplySD ControllerAC100-240V1 2 3 4 5 6 7 8 MENU SPD/EN MODE

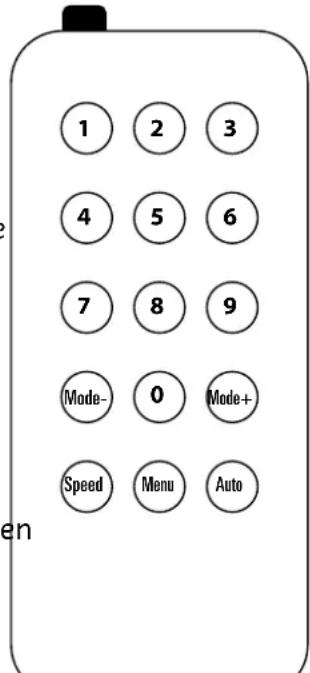

Touche Fonction MENU Sélection entre le mode Animation/Activation par la musique / Activation par la source audio connectée. Maintenir appuyé pendant 2 secondes pour rentrer dans le menu de réglage. SPEED/ENTER Mode normal: 1-18 niveaux Mode Animation: 1-9 niveaux En mode de réglage, appuyez sur [enter] pour sauvegarder le réglage afché. L'effet changera immédiatement. MODE Animation précédente MODE Animation suivante Menu Afchage Instructions Entrez dans le menu de réglage Maintenir la touche [MENU] apuyée pendant 2 secondes pour rentrer dans le menu de réglage Menu setting

1) Appuyez sur [ ] [ ], sélectionnez master-slave,

appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitter

DMX address Adresse DMX**

1) Appuyez sur [ ] [ ], sélectionnez DMX address,

appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitter

Time, date Semaine Date Heure

1) Appuyez sur [ ] [ ], sélectionnez l'heure et la

date, appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitter

Language Chinois Anglais

1) Appuyez sur [ ] [ ], sélectionnez language,

appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitter

Brightness setting Luminosité **

1) Appuyez sur [ ] [ ], sélectionnez brightness

setting, appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitter

Sensitivity setting Sensibilité **

1) Appuyez sur [ ] [ ], sélectionnez Sensitivity,

appuyez sur [ ENTER ]

2) Appuyez sur [ ] [ ] pour faire la sélection

3) Appuyez sur [ ENTER ] pour sauvegarder

4) Appuyez sur [ MENU ] pour quitterFR 8

© Copyright LOTRONIC 2022 Quitter le menu de réglage Maintenir la touche [MENU] apuyée pendant 2 se- condes pour quiter le menu de réglage et revenir au mode Contrôle

UTILISATION AVEC UN CONTROLEUR DMX

Branchez le cordon DMX du contrôleur SD sur une table de mixage ou contrôleur DMX. MODE MANUEL Appuyez sur la touche MENU du contrôleur SD. Vous êtes maintenant en mode Pattern et vous pouvez choisir le contrôle par le son ou par l'audio. Appuyez à nouveau sur la touche MENU pour aller en mode Son. Un petit haut-parleur s'afche dans l'angle supérieur droit. Dans ce mode, l'animation est piloté par la musique ambiante. Vous pouvez appuyez à nouveau sur la touche MENU pour aller en mode Audio. Dans ce mode, une petite note de musique s'afche dans l'angle supérieur droit. Vous pouvez régler la vitesse au moyen de la touche SPEED sur le contrôleur SD. Fonction Audio (audio control) Branchez la che IN du contrôleur SD sur la sortie d'un équipement audio (lecteur CD, etc.). Le contrôleur adaptera l'effet en fonction du niveau acoustique. Si le volume est élevé, le spectre audio monte très haut. Si le volume est faible, il reste très bas. Le contrôleur possède 19 animations acoustiques intégrées. Fonction Son (sound control) Placez le contrôleur à proximité d'un équipement de sonorisation. Mettez le contrôleur manuel- lement en mode Son (Sound) en appuyant 3x sur la touche MENU jusqu'à ce que le symbole d'un haut-parleur s'afche dans l'angle supérieur droit de l'écran. Vous pouvez régler la sensibilité du micro dans le menu de réglage. TELECOMMANDE La télécommande fournie a une portée de 10-15m. Elle vous permet de sé- lectionner le mode de fonctionnement et de régler la vitesse. Chaque télécommande correspond à un contrôleur. Si la vitesse réglée sur le contrôleur n'est pas la même que sur la télécommande, la télécommande ne fonctionne pas. CONNEXION DMX Branchez le câble XLR sur la sortie mâle de votre contrôleur et l'autre extré- mité sur l'entrée femelle de l'appareil. Vous pouvez ainsi brancher plusieurs appareils en série.

RÉGLAGE DE L'ADRESSE DMX

1. Maintenez la touche MENU appuyée pendant 2 secondes pour aller en

mode de réglage. Sélectionnez DMX ADDRESS et appuyez sur ENTER. CANAUX DMX CH Function DMX address Description 1 Sensitivity 0-42 MIN 43-85 2 86-128 3 129-171 4 172-214 5 215-255 Sensitivity MAX
