MODE D'EMPLOI Eco Gamma 103 CasaFan
Consigne de sécurité....2, 10–12
Pièce détachée 28–29
Montage du support de plafond....32–34
Raccordement électrique 43
Assemblage 35-45
Mise en service / Recodage....46–48
Fonctionnement ....49–51
Dépannage....54
Nettoyage / Maintenance 54
Conseils et astuces....61
Mise au rebut....64
ES
INDICE
Montage plafondbeugel.... 32–34
A propos du mode d'emploi
Lisez attentivement le mode d'emploi avant d'utiliser le ventilateur CasaFan. Pour la sécurité des personnes, il est important de suivre ces instructions !
| Explication des symboles: |
| AVERTISSEMENT : Tension électrique ! | ATTENTION |
| Vous avertit d’un danger immédiat pour la vie. Indique les risques pour votre santé et les éventuels risques de blessure. |
| Les appareils électriques présentent un danger de mort par électrocution s’ils sont mal utilisés, mal installés ou si les consignes de sécurité ne sont pas respectées ! |
CONSIGNES DE SÉCURITÉ
- Gardez le mode d'emploi à portée de main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.
- Ce ventilateur sert à la circulation de l'air ambiant sec. L'utilisation dans des machines, à l'extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d'explosion est interdite.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'une supervision appropriée ou des instructions détaillées pour utiliser l'appareil en toute sécurité aient été données et qu'elles comprennent les risques encourus.
- Nettoyage et entretien utilisateur ne doit pas être fait par des enfants sans surveillance.
- Si un mouvement de pendule inhabituel est observé, cesser de l'utiliser cesse immédiatement d'utiliser le ventilateur de plafond et contacter le fabricant, son agent de service ou une personne qualifiée dans le cadre.
- Le système de suspension doit être installé par le fabricant, son service clientèle ou des personnes dûment qualifiées utilisant des pièces de rechange d'origine,
- Les pièces de la suspension de sécurité ne peuvent être remplacées que par le fabricant, un partenaire de service ou une person-
FR
ne dûment qualifiée et uniquement avec des pièces de rechange d'origine.
- Avant d'accéder au raccordement et à l'installation, le courant doit être coupé à tous les pôles (fusible dans la boîte à fusibles).
- Les enfants ne doivent pas jouer avec l'appareil.
- Avant de nettoyer ou d'entretenir le ventilateur, éteignez-le ou coupez le courant en coupant le fusible dans la boîte à fusibles.
- Le raccordement électrique et l'entretien électrique de ce ventilateur ne peuvent être effectués que par un électricien formé, un électricien qualifié ou une personne dûment qualifiée.
- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.
- Ne faites pas passer les câbles sur des bords tranchants et n'écrasez jamais les câbles pendant l'installation.
- Ne faites fonctionner le ventilateur de plafond que lorsqu'il est complètement assemblé !
- AVERTISSEMENT ! Le raccordement au réseau nécessite un sectionneur bipolaire dont la largeur d'ouverture des contacts est d'au moins 3 mm. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles techniques en vigueur.
- La sécurité électrique du ventilateur n'est garantie que si le système de mise à la terre de l'installation du bâtiment est installé conformément à la réglementation et que le ventilateur y est connecté.
- Le branchement au réseau auquel le ventilateur est raccordé doit être conforme aux normes locales applicables.
- Choisissez un endroit sûr et sécuritaire pour l'assemblage et que le site d'installation choisi permet au ventilateur de tourner librement.
- La structure de la boîte de sortie doit pouvoir supporter le poids 4 fois du ventilateur (en mouvement) minimum.
- La distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
- Tenez le ventilateur éloigné des sources de chaleur. La distance minimale par rapport aux radiateurs et aux poêles est de 1,5 m.
- Après le montage complet de votre ventilateur, assurez-vous que toutes les connexions sont parfaitement réalisées et serrer bien les vis et les écrous.
Respectez les consignes d'élimination !
Nos ventilateurs de plafond sont des produits de qualité et conçus pour une longue durée de vie.
- Ne jetez pas un appareil en fin de vie et les piles nécessaires à son fonctionnement dans les ordures ménagères !
- Informez-vous sur les possibilités locales de reprise et de recyclage et utilisez les points de collecte existants dans votre région pour l'élimination.
- Éliminez les matériaux d'emballage qui ne sont plus nécessaires de manière écologique et inaccessibles aux enfants.
- Il existe un risque de suffocation pour les enfants par inhalation ou ingestion de parties de l'emballage.
PIÈCE DÉTACHÉE (Figure U, page 28)
Déballez le ventilateur et comparez le contenu de l'emballage pour vérifier qu'il est complet.
Toutes les parties représentées dans l'illustration doivent être contenues et non endommagées.
| Caractéristiques techniques : |
| Typ Eco Gamma | 103 | Eco Gamma 137 |
| Tension nominale 100 - 240 V ~ |
| Fréquence 50/60 Hz | |
| Puissance moteur 1,0 - 14,6 W 1,1 - 26,4 W | |
| Classe de protection I/IP20 |
| Vitesses 6 (avec télécommande) |
| Cotes ∅ × H (mm) 1100 × 350/270 1370 × 350/270 | |
| Distance plafond – pales env. 295/215 mm env. 295/215 mm |
| Poids env. 8,1 kg 8,4 kg | | |
| Lumière optionnelle Leuchte Gamma #9511001 |
| Cycle de maintenance | annuellement |
| Sous réserve de modifications techniques. |
1 Support de montage 9 Support tige de plafond 16 b. Vis des pales (15×)
② Vis du chache de fixation (4×) ⑩ Vis du support de tige de plafond (2×) ⑰ Cache inférieur
3 Bornier de raccordement 11 Goupille d'arrêt 18 Télécommande
4 Corde de sécurité Goupille de sécurité Vis des supportes pales (10×)
5 Câble de connexion 13 Unité moteur Vis à bois (2×) 20
6 Cache de fixation 14 Cache supérieur 21 Crochet corde de sécurité
7 Cache des vis de fixation 15 Pales (5×) 22 Sûreté des transports (3×)
8 Tige de plafond avec hémisphère 16 a. Support des pales (5×) 23 Anneau de montage pour faible hauteur d'installation
IT COMPONENTI
FR AVERTISSEMENT : Risque de choc électrique ! Avant de commencer l'installation, coupez l'alimentation électrique au niveau du boîtier principal ou coupez le courant en retirant le fusible.
⚠️ ATTENTION : Respecter toutes les consignes de montage. Une installation incorrecte peut entraîner des blessures et des dommages matériels.
- Le lieu d'installation (plafond) doit avoir une capacité de charge d'au moins 34 kg.
- Utilisez uniquement pour votre type de plafond vis et chevilles (non fournies) appropriées.
1 Fixez le support de plafond 1 avec 2 vis. Serrez les vis.
2 Fixer le crochet pour la corde de sécurité au plafond comme indiqué.
3 Retirez les 3 serrures de transport 📃ur le moteur avant de commencer le montage.
FR Retirez l'épingle et la goupille de sécurité de la tige de plafond et réservez les pour une utilisation ultérieure. Assembler le cache de fixation, le cache des vis et la cache supérieur avec la tige.
FR Suspendez le ventilateur de plafond pré-assemblé dans le support de fixation au plafond. Placer la corde de sécurité dans le crochet prévu et tirez-la fermement vers le bas, de manière à la bloquer dans le crochet et l'empêcher de ressortir. Effectuez le branchement électrique comme indiqué à la page 43.
FR 1. Enlevez le couvercle de l'auvent.
- Dévissez 3 vis (décalées à 120°) du moteur au niveau du montage de la tige de plafond.
FR Placez l'anneau de montage et l'auvent sur le support de la tige de plafond de sorte que les 3 vis du moteur dépassent des 3 trous plus grands de l'auvent et de l'anneau de montage.
Vissez l'anneau de montage avec le capot sur le moteur en utilisant les 3 vis retirées précédemment.
FR Accrochez le corde de sécurité avec le ventilateur de plafond prémonté dans le crochet prévu à cet effet et serrez-le.
FR 1. Effectuez le branchement électrique comme indiqué à la page 43.
-
Pousser le cache supérieur vers le haut et le tourner dans la fixation à baïonnette formée par les vis.
-
Serrer les 4 vis.
FR Connectez les câbles avec la tension du secteur à la borne de lustre selon le schéma ① Si vous souhaitez allumer une lumière optionnelle au moyen d'un interrupteur séparé, procédez selon le schéma ②
FR Fixez les 5 supports de pales au moteur avec 2 vis à ailettes chacun.
Mettez le couvercle inférieur et fixez-le avec 3 vis.
Votre ventilateur de plafond est maintenant prêt pour la mise en service.
- Plusieurs ventilateurs de plafond peuvent être connectés à une seule télécommande.
- Si plusieurs ventilateurs de la portée radio doivent être programmés sur leur propre émetteur portatif, seul le ventilateur à programmer doit être mis en marche ; il en va de même pour la reprogrammation et l'apprentissage de nouvelles tailles et de nouveaux numéros de pales.
IT NOTA SUL TELECOMANDO
FR Insérer 1 pile type 6F22 (9V) dans l'émetteur de la télécommande. N'appuyez sur aucune touche !
FR Allumez l'alimentation électrique du ventilateur de plafond (fusible).
FR Au cours des 60 premières secondes après la mise sous tension: Appuyez sur le bouton « OFF » jusqu'à ce que vous entendiez deux bips sonores pour confi rmer.
FR Enseignement de la taille et du nombre des pales

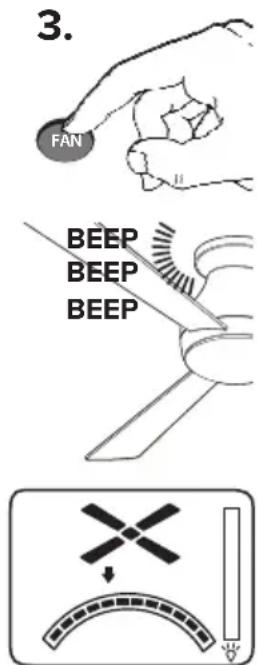

FR Dans les 120 premières secondes après la mise sous tension et la mise en place de la batterie : Appuyez sur la touche « FAN » jusqu'à ce que vous entendiez 3 tonalités BEEP.
- Le moteur passe alors de la vitesse maximale à l'arrêt. Le niveau le plus élevé s'affi che sur l'écran de la télécommande.
- A la fin de la procédure d'apprentissage, 3 autres tonalités BEEP reten-
tissent pour confi rmer. Votre ventilateur de plafond est maintenant prêt à fonctionner.
FR Appuyez sur le bouton « FAN » pour allumer le ventilateur en première vitesse.
FR Chaque pression sur le bouton « FAN » enclenche la vitesse supérieure.
FR Appuyez sur « F/R » pour changer le sens de rotation.
FR La fonction minuterie est activée en appuyant sur le bouton pendant que le ventilateur fonctionne. Le ventilateur s'arrêtera après écoulement de la durée programmée.
FR Chaque pression supplémentaire sur ce bouton augmente la durée de fonctionnement d'une heure.
FR Appuyez sur le « OFF » pour éteindre le ventilateur de plafond.
FR Appuyez sur le bouton « LIGHT » pour allumer l'éclairage optionne.
REMARQUE: L'éclairage est en option et non inclus avec votre ventilateur de plafond.
FR Appuyez à nouveau sur le bouton «LIGHT» pour éteindre l'éclairage en option.
| FR CONSEILS EN VUE DE REMÉDIER AUX INCIDENTS |
| Incident Remède | |
| Le ventilateur ne se met pas en marche | - Vérifiez les fusibles du secteur et les autres connexions.- Vérifiez si le ventilateur est correctement connecté au secteur.- Répéter le codage de la commande à distance- Changez la pile de l’émetteur portatif si nécessaire. |
| Le ventilateur émet des bruits | - Vérifiez si toutes les vis sont correctement serrées.- Laissez au ventilateur et aux roulements une période de rodage de 24 heures. La plupart des bruits disparaissent après ce lapse de temps. |
| Le ventilateur vibre trop | - Toutes les vis lors du montage du ventilateur, en particulier celles relatives à l’axe, ont une fonction importante. Vis Non serrés sont la principale cause des déséquilibres. Faire S’il vous plaît assurer que toutes les vis sont serrées.- Toutes les pales ont été pesées et groupées en fonction de leur poids. Le bois est un matériau naturel. La densité peut varier et provoquer des vibrations même si toutes les pales présentent le même poids. Dans certaines circonstances, les vis sont différents serrés. S’il vous plaît corriger cela.REMARQUE: Faible déséquilibres jusqu’à environ 10 mm du centre sont normaux avec des pales en bois naturel et ne manquent pas.- Vérifiez si le support de montage est correctement ancrée dans le plafond. |
| Important :L’ouverture de l’appareil et les réparations sont l’affaire exclusive d’un électricien qualifié ! |
AVERTISSEMENT : Risque de choc électrique ! Coupez le courant au niveau de a boîte à fusibles ou du disjoncteur avant de nettoyer ou d'entretenir votre ventilateur.
- N'utilisez jamais d'eau pour nettoyer votre ventilateur de plafond. L'appareil ne doit pas se mouiller.
- N'utilisez pas d'alcalis ou d'essence pour le nettoyage.
- Nettoyer les pales et le moteur si nécessaire avec un chiffon sec.
Contrôle régulier
- Vérifiez une fois par an toutes les vis, en particulier celles de la suspension au plafond, pour l'étanchéité.
- Vérifier les connexions électriques pour une connexion correcte.
FR Conseils et astuces
Protection Lock: L'électronique du moteur EC / DC a une fonction de sécurité intégrée contre le blocage et le freinage pendant le fonctionnement. Si des objets bloquent l'aile ou le moteur, le moteur arrête et tente après environ 30 secondes pour exécuter. Si cela échoue, l'électronique commute en mode de verrouillage. S'il vous plaît supprimer les obstacles et réinitialiser l'électronique.
Réinitialiser: Tourner l'émetteur de la télécommande du moteur. Tournez après 10 secondes à nouveau.
Protection contre les surcharges (limite de courant): L'électronique limite le débit de courant maximum. Si des raisons inconnues respectives sur la valeur maximale, elle est limitée. Cette mesure vise à protéger le moteur et l'électronique.
Conseils
- Si votre ventilateur après puissance commence, cela est dû à la fonction de mémoire de l'électronique. Elle se souvient du dernier réglage avant de couper l'alimentation électrique.
- Lorsque le ventilateur de plafond ou la lumière en option ne fonctionne pas, éteindre l'appareil pendant au moins 10 secondes, puis tourner à nouveau. En cas de doute, s'il vous plaît répéter le codage du ventilateur de plafond avec la télécommande.
- Pour programmer le «mode d'apprentissage», il est nécessaire que chaque ventilateur séparé individuellement la zone de réception de la tension (par exemple, avec un interrupteur mural).
- En fonction de la position du moteur, le moteur devra se déplacer brièvement vers l'avant puis vers l'arrière, ce qui est tout à fait normal.
L'emballage est composé de matériaux respectueux de l'environnement que vous pouvez jeter dans les points de recyclage locaux.
Le marquage des matériaux d'emballage aide à trier les déchets, ceux-ci sont identifiés par des abréviations (a) et des numéros (b). Ceux-ci ont la signification suivante : 1 - 6 = matières plastiques / 20 - 22 = papier et carton / 80 - 99 = matériaux composites.
Le produit et les matériaux d'emballage sont recyclables, éliminez-les séparément pour une meilleure valorisation des déchets. Le logo Triman n'est valable que pour la France.
Ne jetez pas les appareils électriques et les pile portable avec les ordures ménagères !
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa transposition en droit national, les déchets d'équipements électriques et les déchets de piles doivent être collectés séparément et recyclés de manière écologique.
Dans l'intérêt de la protection de l'environnement, ne jetez pas le produit avec les déchets ménagers, mais recyclez-le correctement. Vous pouvez obtenir des informations sur les points de collecte auprès de votre revendeur spécialisé ou de votre administration locale.
IT SMALTIMENTO
CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente.
