NÁVOD K OBSLUZE Eco Gamma 103 CasaFan

Bezpečnostní pokyny....2, 19–21

Součásti ventilátoru....30–31

Montáž stropní držák....32–34

Elektrické zapojení.... 43

Sestavení 35–45

Uvedení do provozu/Přepsat....46–48

Ovládání....49–51

Řešení závad....57

Čištění a údržba....57

Před použitím stropního ventilátoru CasaFan si pozorně přečtěte tyto pokyny. Pro bezpečnost osob je důležité dodržovat tyto pokyny!

Význam symbolů
VAROVÁNÍ: Elektrické napětí!	POZOR:
Varuje vás před bezprostředním ohrožením života.	Označuje zdravotní rizika a možné škody na majetku.
V případě elektrických zařízení může nesprávné použití, ne-správná instalace a nedodržení bezpečnostních pokynů vést k usmrcení elektrickým proudem!

BEZPEČNOSTNÍ INSTRUKCE

- Návod k obsluze uschovejte na dosah ruky. Nikdy nepřenechejte druhé osobě ventilátor bez manuálu k obsluze/montáži.

- Tento stropní ventilátor slouží k cirkulaci vzduchu v místnosti. Použití ve strojích, veku, v garážích, ve vlhkém prostředí nebo v prostředí s rizikem výbuchu nebo požáru není dovoleno.

- Tento přístroj smí být ovládán dětmi od věku 8 let a osobami se sníženými zrakovými, fyzickými nebo mentálními schopnostmi nebo nedostatkem zkušeností za dozoru zkušené osoby nebo po důkladném poučení o používání přístroje v souladu s bezpečnostními pokyny.

- Jeho údržbu a čištění nesvěřujte dětem bez řádného dohledu dospělé osoby.

- Pokud se vyskytnou neobvyklé pohyby kyvadla nebo zvuky, okamžitě vypněte ventilátor a kontaktujte výrobce, jeho zákaznický servis nebo vhodně kvalifikovanou osobu.

- Díly bezpečnostního odpružení smí vyměňovat pouze výrobce, servisní partner nebo vhodně kvalifikovaná osoba a pouze originální náhradní díly. Před samotným začátkem zapojování musí být veškeré dráty izolovány.

- Montáž závěsného systému musí být provedena výrobcem, jeho zákaznickým servisem nebo příslušně kvalifikovanými osobami za použití originálních náhradních dílů.

CZ

- Před přístupem k připojení a instalaci musí být napájení vypnuto na všech pólech (pojistka v pojistkové skříni).

- Děti nesmějí hrát se zařízením.

- Před čištěním nebo servisem ventilátor vypněte nebo odpojte napájení vyjmutím pojistky z pojistkové skříňky.

- Elektrické připojení a údržbu tohoto ventilátoru smí provádět pouze vyškolený elektrikář, kvalifikovaný elektrikář nebo vhodně kvalifikovaná osoba.

- Informace o napětí na typovém štítku se musí shodovat s místním síťovým napětím.

- Ventilátor smí být provozován pouze kompletně smontovaný!

- Ved'te kabely po ostrých hranách a během instalace je nestlačujte!

- VAROVÁN! Sítové připojení vyžaduje dvoupólový odpojovač s šířkou otvoru kontaktu alespoň 3 mm. Oddělovací zařízení musí být integrováno do pevného vedení v souladu s platnými technickými pravidly.

- Elektrická bezpečnost ventilátoru je zaručena pouze tehdy, pokud je správně nainstalován uzemňovací systém instalace budovy a je k němu připojen ventilátor.

- Sítové připojení, ke kterému je připojen ventilátor, musí odpovídat platným místním normám.

- Zvolte bezpečné místo instalace, kde se do lopatek ventilátoru nezachytí žádné předměty.

- Struktura stropu musí být schopna nést 4krát větší hmotnost ventilátoru (kvůli pohybu).

- Chraňte ventilátor před zdroji tepla. Minimální vzdálenost k sála-vým ohřívačům a pecím je 1,5 m.

- Všechny lopatky ventilátoru musí mít minimální vzdálenost 2,30 m od podlahy.

- Před prvním spuštěním ventilátoru důkladně zkontrolujte veškeré elektrické zapojení a ukotvení tělesa, aby se předešlo případným nehodám, úrazu elektrickým proudem popřípadě požáru.

Dodržujte pokyny k likvidaci!

Naše stropní ventilátory jsou kvalitní výrobky a jsou navrženy pro dlouhou životnost.

• Nevyhazujte zařízení a žádné baterie potřebné pro provoz zařízení do domácího odpadu!
• Zjistěte informace o místních možnostech vracení a recyklace a k likvidaci použijte sběrná místa ve vaší oblasti.
• Zlikvidujte obal s ohledem na životní prostředí a držte mimo do-sah dětí.
• Vdechnutím nebo spolknutím částí obalu hrozí riziko udušení pro děti.

SOUČÁSTI VENTILÁTORU (obrázek U, straně 30)

Rozbalte ventilátor a porovnejte obsah balení pro úplnost.

Všechny části na obrázku musí být zahrnuty a nepoškozené.

Technické údaje:
Typ	Eco Gamma103	Eco Gamma137
Napětí 100 - 240 V	~
Kmitočet 50/60 Hz
Výkon 1,0 - 14,6 W 1,1 - 26,4 W
Třída ochrany I/IP20
Počet rychlostí 6 (s dálkovým ovládáním)
Rozměry ∅ × V (mm) 1100 × 350/270 1370 × 350/270
Vzdál. Lopatek od stropu cca. 295/215 mm cca. 295/215 mm
Hmotnost cca. 8,1 kg 8,4 kg
Doplňkový světelný kit	Leuchte Gamma #9511001
Servisní interval	1 ročně
Technické změny vyhrazeny.

Montážní konzole Záznamová stroprýč b. Šroub lopatky (11c)
② Šroub pro baldachýn (4×) ⑩ Montážní šroub (2×) Spodní kryt ⑪
③ Lesk terminálu ⑪ Zajištovací kolík ⑱ Dálkové ovládání
4 Bezpečnostní lanoč 12 Závlačka 19 Šrouby držáku lopatek (10×)
5 Propojovací kabel 13 Motor 20 Šroub do dřeva (2×)
6 Baldachýnn 14 Horní kryt 21 Háček bezpečnostního lana
7 Krycí kroužek (Baldachýn) 15 Lopatka (5×) 22 Transportní zámek (3×)
8 Prodlužovací tyč s polokouli 16 a. Desky držáku lopatek (5×) 23 Montazni kroužek pro montaž bez stropní tyče

COMPONENTEN

CZ ▲ VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem! Před zahájením instalace vypněte přívod elektriny v hlavní skříňce nebo odpojte napájení odstraněním pojistky.

⚠️ POZOR: Dodržte všechny montážní pokyny. Nesprávná instalace může vést ke zranění a věcným škodám.

• Místo montážní (strop) musí mít nosnost nejméně 34 kg.
• Používejte pouze šrouby a hmoždinky vhodné pro váš typ stropu (nejsou součástí dodávky).

1 Připevněte montážní konzole 1pomocí 2 šroubů. Utáhněte šrouby.
2 Připevněte hák 2bezpečnostního lano ke stropu, jak je znázorněno.
3 Před zahájením instalace odstraňte 3 přepravní zámky 27 na motoru.

CZ Odstraňte zajišťovací kolík a závlačku ze stropního sloupu a odložte je pro budoucí použití. Podle obrázku namontujte vrchlík, spodní kryt vrchlíku a kryt držáku stropní tyče se stropní tyčí.

CZ Předsestavený stropní ventilátor zavěste do stropního držáku. Zavěste bezpečnostní lano do příslušného háku a pevně ho stáhněte dolů, aby nemohlo vyskočit. Provedťe elektrické připojení, jak je znázorněno na straně 43.

CZ 1. Sejměte kryt vrchlíku z vrchlíku.

1. Odšroubujte 3 šrouby (odsazené pod úhlem 120°) z upevnění stropní tyče.

CZ Umístěte montážní kroužek a kryt na upevnění stropního sloupu tak, aby 3 šrouby na motoru vyčnívaly přes 3 větší otvory v krytu a v montážní konzole. Pomocí 3 šroubů, které jste dříve odstranili, našroubujte montážní kroužek s krytem na motor.

CZ Zavěste bezpečnostní lano s předmontovaným stropním ventilátorem na dodaný hák a utáhněte jej.

CZ 1. Provedte elektrické připojení, jak je znázorněno na straně 43.

1. Posuňte vrchlík nahoru a pomocí šroubů vrchlíku jej otočte do bajonetové tvarovky.

2. Utáhněte 4 šrouby vrchlíku.

CZ Připojte kabel sítovým napětím podle schématu ① ke svorce lesku. Pokud chcete přepnout volitelné světlo pomocí samostatného spínače, postupujte podle schématu ②

CZ Připevněte 5 křídlových držáků k motoru pomocí 2 křídlových šroub. Nasadťe spodní kryt a zajistěte jej 3 šrouby. Váš stropní ventilátor je nyní připraven k provozu poprvé.

• K jednomu ručnímu vysílači lze připojit několik stropních ventilátorů.
• Pokud má být na vlastních ručních vysílačích naprogramováno několik ventilátorů v dosahu rádia, musí být zapnut pouze ventilátor, který je právě naprogramován. Totéž platí pro přeprogramování a výuku nových velikostí a čísel lopatek.

NL NOTA OVER DE AFSTANDSBEDIENING

Vložte 1 baterii typ 6F22 (9V) do ručního vysílače dálkového ovládání. Ještě nestiskněte žádná tlačítka!

CZ Zapněte přívod elektriny pro stropní ventilátor (pojistka).

CZ Během prvních 60s poté, co byl přiven elektrický proud: Stiskněte tlačítko „OFF“, dokud neuslyšite dva tóny BEEP.

CZ Naprogramujte počet a velikost lopatek

CZ Stiskněte tlačítko „FAN“ do 120 sekund, dokud neuslyšíte 3 tóny BEEP.

- Motor nyní běží z nejvyšší úrovně do klidového stavu. Nejvyšší úroveň je zobrazena na displeji ručního vysílače. - Po ukončení výuky zazní 3 tóny BEEP jako potvrzení. Váš stropní ventilátor je nyní připraven k použití.

CZ Stisknutím tlačítka „FAN“ spustíte ventilátor na nízkou rychlost.

CZ Opětovným stisknutím tlačítka „FAN“ se motor ventilátoru přepne o krok rychleji.

CZ Stisknutím tlačítka „F/R“ změníte směr otáčení.

CZ Když je motor v chodu, stisknutím tlačítka ⑨nastavíte časovač vypnutí. Po uplynutí nastaveného času se ventilátor vypne.

cz Každé stisknutí tohoto tlačítka zvýší čas časovače vypnutí o jednu hodinu.

CZ Stisknutím tlačítka „OFF“ vypněte stropní ventilátor.

CZ Stisknutím tlačítka „LIGHT“ zapněte volitelné osvětlení.

POZNÁMKA: Lampa je volitelná a není součástí stropního ventilátoru.

CZ Opětovným stisknutím tlačítka „LIGHT“ vypnete volitelné osvětlení.

CZ POZNÁMKY K ŘEŠENÍ ZÁVAD
Závada Náprava
Ventilátor se netočí	- Zkontrolujte domácí pojistky a další zapojení.- Zkontrolujte zapojení ventilátoru.- Opakujte kódování ventilátoru pomocí dálkového ovladače.- V případě potřeby vyměňte baterii v ručním vysílači.
Ventilátor je hlučný	- Zkontrolujte, že jsou všechny šrouby řádně dotaženy.- Nechte ventilátor běžet po 24 hodin. Po této době by se měla ložiska řádně usadit a zvuky odeznít.
Ventilátor příliš vibruje	- Veškeré šrouby na ventilátory plní svoji funkci, obzvláště ty, které jsou napojeny na hlavní osu přístroje a jakékoli jejich uvolnění způsobí značnou odchylku v pohybu ventilátoru. Prosím zkontrolujte, že jsou veškeré šrouby řádně dotaženy.- Všechny lopatky byly zváženy a dle hmotnosti roztříděny. Dřevo je přírodní materiál, jehož hustota se mění v průběhu jednoho kusu a tyto rozdíly mohou způsobit vibrace ventilátoru. Jakýkoli nedotažený šroub na lopatce může mít za důsledek značné výky-vy celé vrtule.Opravte to prosím.POZNÁMKA: Výkyvy do 10 mm jsou akceptovatelné a rozhodně neznamenají poškozený ventilátor.- Zkontrolujte, zda je montážní konzola pevně ukotven ke konstrukci budovy.
Důležité:Otevírání přístroje a jakékoli technické úpravy nebo opravy smí vykonávat pouze kvalifikovaný elektrikář!

ČIŠTĚNÍ/ÚDRŽBA

VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem! Před čištěním nebo opravou ventilátoru vypněte napájení pojistkové skříňky nebo jističe.

• Nikdy nepoužívejte vodu k čištění ventilátoru. Spotřebič nesmí navlhnout.
• K čištění nikdy nepoužívejte benzín nebo podobné hořlavé čisticí prostředky.
• V případě potřeby otřete lopatek a motor suchým hadříkem.

Pravidelné kontroly

• Zkontrolujte veškeré šrouby a případně je dotáhněte. Obzvláště se zaměřte na šrouby držící konzolu u stropu.
• Zkontrolujte, že je řádně provedeno elektrické zapojení.

Blokovací ochrana: Elektronika motoru EC/DC má integrovanou bezpečnostní funkci proti blokování a brzdění během provozu. Pokud objekty blokují křídla nebo motor, motor se zastaví a pokusí se po přibližně 30 sekundách restartovat. V opačném případě se elektronika přepne do režimu uzamčení. Odstraňte překážky a resetujte elektroniku.

Reset: Vypněte motor dálkovým ovladačem dálkového ovladače. Po 10 sekundách znovu zapněte.

Ochrana proti přetížení (omezení proudu): Elektronika omezuje maximální proudový proud. Pokud překročí maximální přípustnou hodnotu z neznámých důvodů, bude to omezeno. Toto opatření slouží k ochraně motoru a elektroniky.

Tipy

1. Pokud se ventilátor po zapnutí spustí, je to kvůli paměťové funkci elektroniky. Pamatuje si poslední nastavení před vypnutím napájení.
2. Pokud nefunguje stropní ventilátor nebo volitelný indikátor, vypněte přístroj nejméně po dobu 10 sekund a znovu jej zapněte. V případě pochybností zopakujte kódování stropního ventilátoru dálkovým ovladačem.
3. Pro programování v „režimu učení“ je nutné, aby každý ventilátor v oblasti příjmu byl oddělen od napětí (např. Pomocí vypínače na stěnu).
4. Při každém startu motor „hledá“ svou výchozí polohu. Krátké dopředu a dozadu je zapotřebí v závislosti na poloze motoru a zcela normální.

NL Hints en tips

Obal je vyroben z materiálů šetrných k životnímu prostředí, které můžete odevzdat na místních recyklačních místech.

Označení obalových materiálů pomáhá při třídění odpadu, jsou označeny zkratkami (a) a čísly (b).

Ty mají následující význam: 1 – 6 = plasty / 20 – 22 = papír a lepenka / 80 – 99 = kompozity.

Výrobek a obalové materiály jsou recyklovatelné, pro lepší recyklaci odpadu je likvidujte odděleně. Logo Triman platí pouze pro Francii.

Nevyhazujte elektrické spotřebiče a prénosné baterie do domovního odpadu!

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její implementace do vnitrostátního práva musí být odpadních elektrických zařízeních a odpadní baterií sbírány odděleně a recyklovány způsobem šetrným k životnímu prostředí.

Po skončení životnosti výrobku jej nevyhazujte do domovního odpadu, ale v zájmu ochrany životního prostředí jej odborně recyklujte. Informace o sběrných místech získáte u svého specializovaného prodejce nebo na místním úřadě

NL VERWIJDERING

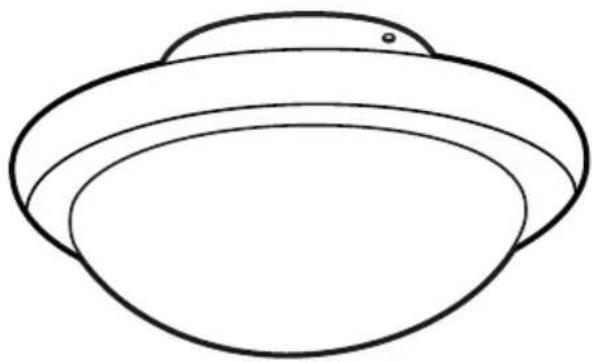

GB Matching luminaires
IT Luci abbinate
CZ Odpovídající světla

Leuchte Gamma

9511001

CasaFan si vyhrazuje právo provádět jakékoli změny produktu bez předchozího upozornění.
