| Type de produit | Porte tambour manuelle |
| Marque | KABA (dormakaba) |
| Positionnement gamme | Entree de gamme (The Value Choice) |
| Nombre d'ailes | 3 ou 4 |
| Construction des ailes | Aluminium boulonne |
| Construction de l'enclos | Aluminium, acier inoxydable ou bronze (soude) |
| Finitions disponibles | Anodise, peint, placage inox, placage bronze |
| Mecanisme de rotation | Bookfold a commande manuelle |
| Joints d'etancheite | Caoutchouc et feutre |
| Norme etancheite a l'air | UL E783 et UL E283 |
| Auvent | Surface lisse sans secteurs ni supports apparents |
| Statut du produit | Discontinue - pieces et support limites disponibles |
FOIRE AUX QUESTIONS - Crane Series 1000 KABA
Qu'est-ce que la KABA Crane Series 1000 et a quoi sert-elle ?
La Crane Series 1000 est une porte tambour manuelle de la marque KABA (aujourd'hui dormakaba), concue pour les entrees d'immeubles tertiaires, commerciaux ou hospitaliers. Elle est positionnee comme la solution economique de la gamme Crane. Son fonctionnement manuel permet un controle naturel du flux de passages sans motorisation.
En combien de configurations d'ailes la Crane Series 1000 est-elle disponible ?
La Crane 1000 est disponible en version 3 ailes et en version 4 ailes. Le choix depend du debit de passages souhaite et des contraintes architecturales du site. Les dessins techniques officiels (shop drawings) pour chaque configuration sont disponibles aupres de dormakaba.
Quelles finitions peut-on choisir pour la Crane Series 1000 ?
Les ailes (construction boulonnee en aluminium) sont disponibles en :
- Aluminium anodise
- Aluminium peint
- Aluminium claque inox ou bronze
La porte tambour tourne trop vite ou trop lentement : comment regler la vitesse ?
Le reglage de la vitesse s'effectue via le mecanisme bookfold integre dans le pivot superieur. Commencez par verifier que les joints en caoutchouc et en feutre ne sont pas colles ou deformes, car une friction excessive ralentit la porte. En cas de doute, contactez un technicien agree dormakaba pour eviter tout endommagement du pivot.
Comment entretenir les joints d'etancheite de la Crane Series 1000 ?
Inspectez les joints en caoutchouc et en feutre tous les six mois. Nettoyez-les avec un chiffon humide sans solvant agressif. Si un joint est craque, ecrase ou manquant, remplacez-le rapidement : un joint defaillant reduit l'etancheite a l'air et peut augmenter les courants d'air et la consommation energetique.
La Crane Series 1000 est-elle encore en production ? Peut-on obtenir des pieces ?
Non, la Crane Series 1000 est officiellement discontinuee. dormakaba indique que des pieces de rechange et un support technique restent disponibles en quantite limitee. Pour toute commande de pieces, contactez directement le service apres-vente dormakaba via leur site officiel dormakaba.com.
Comment nettoyer les vitrages de la porte tambour ?
Utilisez un nettoyant vitres classique non abrasif et une raclette ou un chiffon microfibre. Evitez les produits a base d'ammoniaque concentre sur les profiles en aluminium anodise, qui peuvent ternir la surface. Nettoyez de preference en dehors des heures de fort trafic pour eviter les traces de mains immediates.
La Crane 1000 respecte-t-elle des normes d'etancheite a l'air ?
Oui, les portes tambour Crane manuelles sont testees et conformes aux normes d'infiltration d'air UL E783 et UL E283. Ces certifications garantissent que la porte limite efficacement les echanges thermiques entre l'interieur et l'exterieur, contribuant a la performance energetique du batiment.
Que faire si la porte se bloque ou refuse de pivoter ?
Verifiez d'abord qu'aucun objet ne coince les ailes ou le bas de l'enclos. Inspectez ensuite les joints : un joint gonfle ou mal positionne peut bloquer la rotation. Si le pivot superieur (mecanisme bookfold) est en cause, n'essayez pas de forcer : faites appel a un technicien. Ne graissez jamais les joints en feutre avec un lubrifiant huileux, cela les deteriore.
Quelle est la difference entre la Crane 1000 et les series 2000 et 3000 ?
La Crane 1000 est la gamme entree de gamme (construction boulonnee, finitions standards). La Crane 2000 monte en gamme avec des ailes en construction claquee semi-custom, et la Crane 3000 propose une construction entierement soudee et entierement sur mesure. Le choix depend du budget, du niveau de personnalisation et des exigences esthetiques du projet.
Questions des utilisateurs sur Crane Series 1000 KABA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Portes au format PDF gratuitement ! Retrouvez votre notice Crane Series 1000 - KABA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Crane Series 1000 de la marque KABA.
MODE D'EMPLOI Crane Series 1000 KABA
CRANE REVOLVING DOORS
1000 Series Product Selector Guide
Crane 1000-M Series
| Model Material Canopy | Fascia Ht | Attachment Plans1 | Diameter Wing Style Option | Door Wings | Door Opening Ht | Enclosure Material | Enclosure Glass | Enclosure Base | ||
| AL1000 Aluminum | 4", 8", or 12" | A,B,C,D,F | 6'-6", 7' (ID) 8' (OD) | Narrow or Medium | 3 or 4 7' | up to 9' Glass | 7/16" clear or tinted2 | 4" | ||
| SS1000 | Aluminum Clad, Stainless Steel (#304, #316) | 4", 8", or 12" | A,B,C,D,F | 6'-6", 7' (ID) 8' (OD) | Narrow or Medium | 3 or 4 7' | up to 9' Glass | 7/16" clear or tinted2 | 4" | |
| BZ1000 | Aluminum Clad, Bronze (#220, #280), Nickel Silver | 4", 8", or 12" | A,B,C,D,F | 6'-6", 7' (ID) 8' (OD) | Narrow or Medium | 3 or 4 7' | up to 9' Glass | 7/16" clear or tinted2 | 4" | |
Crane 1000-A Series
| Model Material Canopy | Fascia Ht | Attachment Plans1 | Diameter Wing Style Option | Door Wings | Door Opening Ht | Enclosure Material | Enclosure Glass | Enclosure Base | ||
| AL1000 | Aluminum | 8" or 12" | A,B,C,D,F | 8', 9', 10', 12' (OD) | Medium or Wide | 3 or 4 8'-6" | Glass | 7/16" clear or tinted2 | 4" | |
| SS1000 | Aluminum Clad, Stainless Steel (#304, #316) | 8" or 12" | A,B,C,D,F | 8', 9', 10', 12' (OD) | Medium or Wide | 3 or 4 8'-6" | Glass | 7/16" clear or tinted2 | 4" | |
| BZ1000 | Aluminum Clad, Bronze (#220, #280), Nickel Silver | 8" or 12" | A,B,C,D,F | 8', 9', 10', 12' (OD) | Medium or Wide | 3 or 4 8'-6" | Glass | 7/16" clear or tinted2 | 4" | |
Crane 1000-S Series
| Model Material Canopy | Fascia Ht | Attachment Plans1 | Diameter Wing Style Option | Door Wings | Door Opening Ht | Enclosure Material | Enclosure Glass | Enclosure Base | ||
| AL1000 | Aluminum | 12" | A,B,C,D,F | 6'-6", 7' (ID)8' (OD) | Narrow or Medium | 3 or 4 | 7' up to 8'-6" | Glass | 7/16" clear or tinted2 | 4" |
| SS1000 | Aluminum Clad, Stainless Steel (#304, #316) | 12" | A,B,C,D,F | 6'-6", 7' (ID)8' (OD) | Narrow or Medium | 3 or 4 | 7' up to 8'-6" | Glass | 7/16" clear or tinted2 | 4" |
| BZ1000 | Aluminum Clad, Bronze (#220, #280), Nickel Silver | 12" | A,B,C,D,F | 6'-6", 7' (ID)8' (OD) | Narrow or Medium | 3 or 4 | 7' up to 8'-6" | Glass | 7/16" clear or tinted2 | 4" |
Available Finishes
| AL1000 Clad SS1000 Clad BZ1000 Clad | |
| Clear Anodized #4 Satin #4 Satin | |
| Dk BZ Anodized #7 Mirror #7 Mirror | |
| Custom Anodized Custom | |
| Painted |

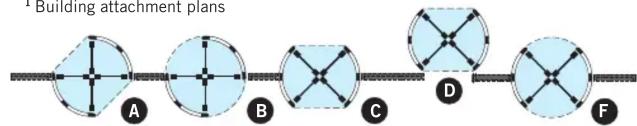

1 Building attachment plans
2 Center post required
NOTE: Contact us or visit our web site for information about other Crane products.
844-SPECNOW (844-773-2669)
specnow@dorma-usa.com
DORMA USA, Inc.
Dorma Drive,Drawer AC
Reamstown, PA 17567
www.dorma.com
DORMA
