Keyscan LUNA - Système de sécurité et de contrôle d'accès KABA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Logiciel de contrôle d'accès avec controleur monoporte (SDAC)
Marque / Fabricant	KABA / dormakaba
Nombre de portes maximum	6 (6 unités SDAC par licence LUNA)
Connectivité réseau	WiFi 802.11 b/g/n (point-à-point ou WLAN)
Capacité utilisateurs par SDAC	10 000
Buffer transactionnel	6 000 transactions
Formats de credentials supportés	Keyscan 36 bits, Keyscan mobile 36 bits, 26 bits Wiegand, Large Card Decimal, Large Card Hex
Tension d'alimentation SDAC	12 V CC
Consommation SDAC	170 à 200 mA
Courant relais porte	500 mA à 12 V CC
Dimensions SDAC (H x L x P)	17,46 cm x 19,37 cm x 4,45 cm
Poids SDAC	780 g
Matériau boîtier SDAC	Acier 22 GA, revêtement poudre noire
Température de fonctionnement SDAC	0 °C à 49 °C
Fréquence lecteur K-SMART3 inclus	13,56 MHz (RFID) + BLE (Bluetooth Low Energy)
Portée lecture carte K-SMART3	~3 cm sur et hors métal
Température de fonctionnement lecteur K-SMART3	-40 °C à +66 °C
Planifications horaires	10
Groupes d'accès	15
Jours fériés configurables	30
Compatibilité serrures offline	Serrures électroniques E-Plex (nombre illimité)

FOIRE AUX QUESTIONS - Keyscan LUNA KABA

Qu'est-ce que le KABA Keyscan LUNA et pour quel type d'installation est-il prévu ?

Le Keyscan LUNA est un logiciel de contrôle d'accès édité par dormakaba (gamme KABA), conçu pour les petites structures souhaitant sécuriser 1 à 6 portes. Il pilote des unités SDAC (Single Door Access Controller) via WiFi, sans câblage réseau complexe. C'est une solution simple et économique adaptée aux PME et commerces.

Combien de portes peut-on gérer avec une licence Keyscan LUNA ?

Une licence LUNA permet de configurer et gérer jusqu'à 6 unités SDAC, soit jusqu'à 6 portes contrôlées. En complément, elle peut également programmer un nombre illimité de serrures électroniques E-Plex offline.

Comment le contrôleur SDAC communique-t-il avec le logiciel LUNA ?

Le SDAC se connecte en WiFi 802.11 b/g/n, soit en mode point-à-point avec un PC portable, soit via un réseau WLAN existant. La configuration réseau s'effectue via le serveur web intégré à l'unité SDAC.

Que contient le kit LUNA SDACSKT ?

Le kit comprend :

• 1 unité SDAC (contrôleur monoporte)
• 1 lecteur K-SMART3 13,56 MHz compatible mobile BLE
• 10 cartes d'identification K-SECURE1K
• 1 alimentation PS1225 12 V CC 2,5 A

Il suffit d'ajouter un PC sous Windows avec le logiciel LUNA pour démarrer.

Quels formats de badges et cartes sont compatibles avec le Keyscan LUNA ?

Le système accepte les formats de credentials suivants : Keyscan 36 bits, Keyscan mobile 36 bits (smartphone), Large Card Decimal, Large Card Hex et 26 bits Wiegand standard. Cette compatibilité couvre la majorité des badges du marché.

Combien d'utilisateurs peut-on enregistrer dans le système ?

Chaque unité SDAC peut stocker jusqu'à 10 000 utilisateurs avec leurs droits d'accès. Elle conserve un buffer local de 6 000 transactions en cas de coupure réseau avec le PC.

Le lecteur K-SMART3 est-il compatible avec un smartphone ?

Oui, le K-SMART3 supporte la lecture BLE (Bluetooth Low Energy) avec quatre niveaux de portée configurables, compatible avec les credentials Keyscan mobile 36 bits sur smartphone. La portée de lecture par carte sans contact est d'environ 3 cm.

Quelle alimentation électrique faut-il prévoir pour le SDAC ?

Le SDAC fonctionne en 12 V CC, avec une consommation typique de 170 à 200 mA. Le relais de sortie porte supporte jusqu'à 500 mA à 12 V pour alimenter un dispositif de verrouillage électrique. Le kit SDACSKT inclut une alimentation PS1225 12 V CC 2,5 A.

Quelles sont les températures de fonctionnement acceptées ?

L'unité SDAC fonctionne entre 0 °C et 49 °C. Le lecteur K-SMART3 supporte des températures de -40 °C à +66 °C, ce qui le rend utilisable en installation extérieure protégée.

Que faire si le SDAC ne répond plus au logiciel LUNA ?

Vérifiez d'abord que le PC et l'unité SDAC sont sur le même réseau WiFi. Accédez au serveur web intégré du SDAC pour reconfigurer les paramètres réseau si nécessaire. Contrôlez également que l'alimentation 12 V CC est correctement branchée et que le voyant d'alimentation est allumé.

Comment consulter l'historique des accès et générer des rapports ?

Le logiciel LUNA intègre un module de rapports transactionnels permettant de suivre tous les passages enregistrés, utile pour les audits et les investigations de sécurité. Les données sont stockées sur le PC exécutant LUNA. Le buffer du SDAC conserve 6 000 événements en cas de déconnexion temporaire.

Le Keyscan LUNA gère-t-il les plannings d'accès et les jours fériés ?

Oui, le système permet de configurer 10 planifications horaires, 15 groupes d'accès distincts et jusqu'à 30 jours fériés personnalisables. Cela permet d'autoriser automatiquement ou de bloquer l'accès selon les horaires et le calendrier de l'entreprise.

MODE D'EMPLOI Keyscan LUNA KABA

Contrôleur d'accès pour 1 à 6 portes

Une idée grandiose pour les applications dans les petites entreprises.

Lancement de Luna, un nouveau système de contrôle d'accès spécialement conçu pour les installations comptant jusqu'à 6 portes.

La solution LUNA ^MC de Keyscan est composée de deux composants :

• Unité de contrôle d'accès SDAC
  • Logiciel LUNA de Keyscan

L'unité SDAC est offerte par l'entreprise de votre distributeur privilégié Le logiciel complet LUNA de Keyscan peut être téléchargé en tout temps depuis le site Web de dormakaba.

L'unité de contrôle d'accès LUNA™ SDAC est conçue pour protéger une porte avec jusqu'à deux lecteurs et une gâche électrique ou une serrure magnétique. L'unité fonctionne à l'aide d'un accès Wi-Fi point à point ou sur un WLAN avec un PC exécutant le logiciel de contrôle d'accès LUNA™.

LUNA™ de Keyscan est un logiciel complet de contrôle d'accès conçu pour gérer jusqu'à six (6) unités de contrôle d'accès LUNA™ SDAC. LUNA™ est très puissant bien qu'il soit assez petit pour être stocké et exécuté à partir d'un disque flash USB.

La combinaison de ces unités de contrôle d'accès et du logiciel complet avec un simple ordinateur aide à rendre le contrôle d'accès plus accessible, permettant aux petites entreprises de tirer avantage de la sécurité et la commodité d'un système de contrôle d'accès pour une fraction du prix.

Capacités de LUNA™ :

• Gestion des occupants : gestion des utilisateurs, assignation des identifiants et des permissions.
• Gestion matérielle : installez et configurez jusqu'à six (6) unités de contrôle SDAC.
• Paramètres : adaptez les performances et les préférences.
• Niveaux d'accès : définissez les niveaux d'autorisation et les groupes d'utilisateurs.
• Horaires : pour la performance du système préautorisé. Aussi disponible pour les paramètres de planification des jours fériés.
• Rapports de transactions : pour signaler certaines ou toutes les utilisations et transactions du système pour les audits et les enquêtes.

Avantages de LUNA™ :

• Logiciel complet et facile à utiliser.
• Base de données cryptée.
• Logiciel qui répond aux besoins de contrôle d'accès des petites entreprises.
• Téléchargeable et peut être exécuté à partir d'une clé mémoire.
• Pas de frais de licence ou de frais récurrents.
• Le logiciel peut gérer jusqu'à six unités SDAC.

Fonctions et avantages

• Deux processeurs assurent le plein fonctionnement du panneau, même pendant les téléchargements du système.
• Connexion Wi-Fi point à point ou WLAN seulement.
• Un relais sous tension nominale de 500 mA à 12 VCC.
• Deux ports de lecteur (entrée/sortie) avec relais sous tension nominale de 500 mA à 12 VCC.
• Une copie du logiciel LUNA peut programmer et gérer jusqu'à six (6) unités SDAC.
• Configuration du réseau par serveur Web avec carte Wi-Fi intégrée. Carte dotée de commutateurs DIP pour les options du système.
• Quatre entrées défonçables de 1/2 pouce pour maximiser la souplesse d'installation et la dissimulation des câbles.

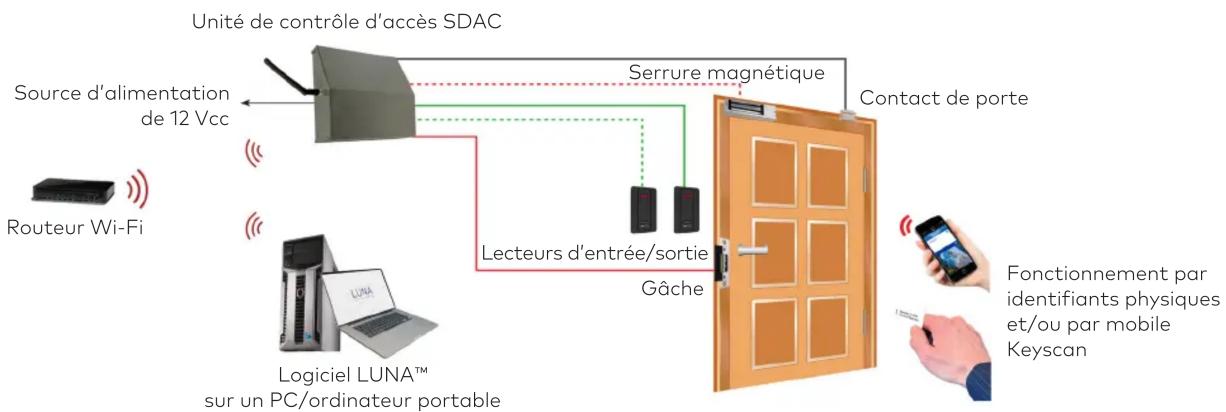

Installation Wi-Fi normale :

Spécifications

Portes prises en charge 1
Ports pour lecteur 2 (entrée/sortie)
Dimensions 19,05 x 17,14 x 4,44 cm (7,5 x 6,75 x 1,75 po)
Poids 780 g (1,7 lb)
Entrées pour dispositif de requête de sortie (RDS) (supervisées) 1
Entrées pour contact de porte 1
Nombre de détenteurs d'identifiant 10 000
Registre de transactions 6000
Horaires 10
Groupes 15
Jours fériés 30
Champs globaux en option (définis par l'utilisateur) 10
Couleur	Gris

© dormakaba, 2018. L'information contenue dans cette fiche est à titre indicatif seulement. dormakaba se réserve le droit de faire des modifications aux designs et spécifications en tout temps sans préavis ou obligation. Document Imprimé au Canada.
