| Marque | ADE |
| Modèle | WS 1911 |
| Type de produit | Station météo radiopilotée avec projecteur |
| Alimentation station de base | Adaptateur secteur 5 V~ (inclus) + pile mémoire CR2032/3 V |
| Alimentation capteur extérieur | 2 piles LR3 (AAA) / 1,5 V (incluses) |
| Plage de température intérieure | -10 °C à 50 °C (15 °F à 122 °F) |
| Plage de température extérieure | -40 °C à 70 °C (-40 °F à 158 °F) |
| Plage d'humidité | 20 % à 95 % |
| Portée capteur extérieur | Environ 60 mètres (en champ libre) |
| Fréquence d'émission | 433,92 MHz |
| Affichage | Écran LCD avec rétroéclairage (4 niveaux) + projecteur rotatif 180° |
| Fonctions météo | Prévisions animées, température/humidité intérieure/extérieure, indice de bien-être, alarme de gel, indicateur de moisissures |
| Horloge | Radiopilotée DCF77, double alarme avec snooze réglable |
| Projection | Affiche heure et températures intérieure/extérieure, luminosité réglable |
| Nombre de capteurs extérieurs | Jusqu'à 3 (1 inclus) |
| Garantie | 2 ans |
| Entretien | Nettoyer avec un chiffon légèrement humide, débrancher l'adaptateur avant nettoyage |
| Sécurité | Ne pas immerger ; utiliser l'adaptateur fourni ; tenir hors de portée des enfants de moins de 8 ans ; piles à manipuler avec précaution |
| Accessoires inclus | Station de base, capteur extérieur sans fil, adaptateur secteur, piles (1x CR2032, 2x AAA) |
| Déclaration de conformité | Directives 2014/53/UE et 2011/65/UE |
FOIRE AUX QUESTIONS - WS 1911 ADE
Questions des utilisateurs sur WS 1911 ADE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Station Météo au format PDF gratuitement ! Retrouvez votre notice WS 1911 - ADE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS 1911 de la marque ADE.
MODE D'EMPLOI WS 1911 ADE
Nous sommes ravis que vous ayez choisi un appareil de haute qualité de la marque ADE, qui allie des fonctions intelligentes à un design exceptionnel. Grâce à cette station météo, vous disposerez d'un seul coup d'œil de toutes les informations sur la météo et la température. Les années d'expérience de la marque ADE garantissent une haute technicité et une qualité éprouvée.
Nous vous souhaitons beaucoup de plaisir à l'utilisation de votre nouvelle station météo.
L'équipe ADE
Contenu de l'emballage
- La station météo est composée des éléments suivants :
-Station de base avec projecteur
-Capteur sans fil extérieur
- Piles :
-1 pile CR2032 /3 V pour la station de base
-2 piles LR3/R3 (AAA) /1,5 V pour le capteur extérieur
- Adaptateur secteur pour la station de base
- Mode d'emploi
Table des matières
Contenu de l'emballage.... 132
Généralités.... 135
Utilisation conforme....136
Sécurité .... 136
Fonctionnalités de la station météo radiopilotée .....141
Vue de derrière....143
Vue de dessus....144
Capteur sans fil extérieur.... 145
Mise en marche initiale ....146
Capteur sans fil extérieur ....146
Station de base 147
Lancer la réception sans fil....148
Liste de contrôle en cas de données erronées affichées à l'écran.... 149
Régler l'heure et la date manuellement .....150
Activer manuellement la réception du signal .....151
Choisir l'emplacement....152
À propos de l'émetteur de signal horaire DCF77......156
Écran de la station de base 157
Données météorologiques ....157
Données propres à l'intérieur.... 158
Affichage de l'heure, de la date et du jour de la semaine.... 159
Prévisions et tendances météorologiques .....160 Évolution des températures et de l'humidité de l'air.....162
Autres données météorologiques et fonctions.... 162 Indice de bien-être.... 162 Données thermiques enregistrées.... 163 Alarme de gel.... 164 Indicateur de moisissures.... 165
Réveil....165 Régler l'heure de réveil....165 Allumer/éteindre la fonction réveil....167 Au moment du réveil....167
Utiliser la projection .... 168 Autres fonctions .... 169 Rétroéclairage de l'écran.... 169 Changement d'unité de mesure de la température.... 169 Indication de pile faible.... 169
Nettoyage .... 170 Problèmes/solutions .... 170 Caractéristiques techniques .... 172 Déclaration de conformité .... 173 Garantie .... 174 Mise au rebut .... 174

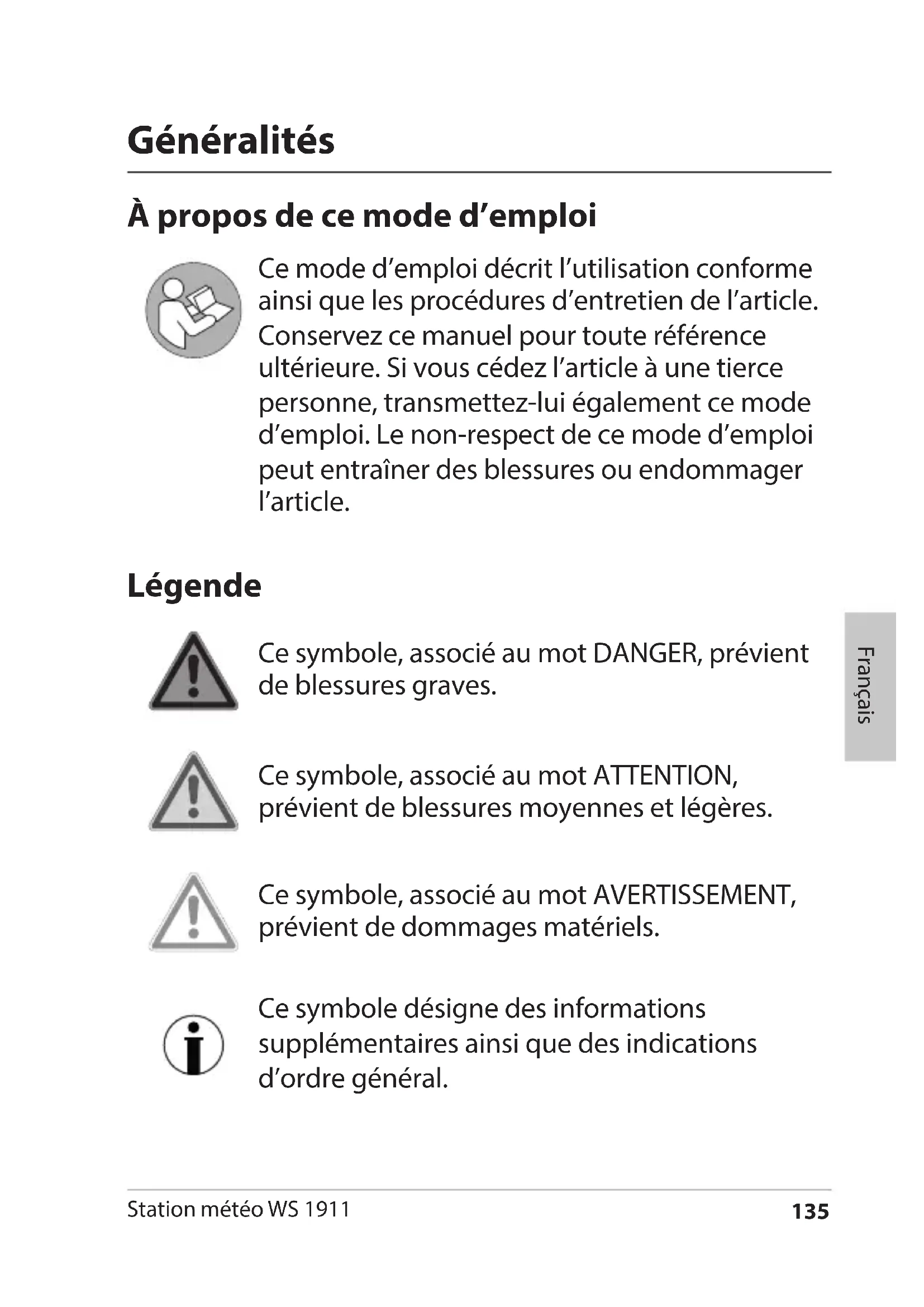

À propos de ce mode d'emploi
Ce mode d'emploi décrit l'utilisation conforme ainsi que les procédures d'entretien de l'article. Conservez ce manuel pour toute référence ultérieure. Si vous cédez l'article à une tierce personne, transmettez-lui également ce mode d'emploi. Le non-respect de ce mode d'emploi peut entraîner des blessures ou endommager l'article.
Légende
Ce symbole, associé au mot DANGER, prévient de blessures graves.
Ce symbole, associé au mot ATTENTION, prévient de blessures moyennes et légères.
Ce symbole, associé au mot AVERTISSEMENT, prévient de dommages matériels.
Ce symbole désigne des informations supplémentaires ainsi que des indications d'ordre général.
Utilisation conforme
- La station météo - composée d'une station de base et d'un capteur extérieur sans fil - affiche diverses données météorologiques provenant de l'environnement immédiat. La station météo calcule une prévision météorologique d'après les données thermiques mesurées.
- La station météo affiche également la date et l'heure et est munie d'une fonction réveil.
- Elle n'est pas adaptée à une utilisation commerciale pour les prévisions météorologiques ou la mesure de données météorologiques.
Sécurité
- Cet appareil peut être utilisé par des enfants dès l'âge de 8 ans ainsi que par des personnes aux capacités physiques, sensorielles ou mentales limitées ou de peu d'expérience et/ou de connaissances si ceux-ci sont sous surveillance ou ont été instruits de l'utilisation conforme de l'article et comprennent les risques qui en découlent.
- L'appareil et l'adaptateur secteur doivent être tenus hors de portée des enfants de moins de 8 ans.
- Le nettoyage et l'entretien ne doivent pas être réalisés par des enfants, à moins qu'ils aient 8 ans révolus et soient sous surveillance.
- Les piles peuvent présenter un danger mortel. Gardez les piles hors de portée des enfants. Si une pile a été avalée ou introduite d'une quelconque autre manière dans le corps, consultez immédiatement un médecin. Elles peuvent en effet entraîner, en moins de 2 heures, de graves brûlures caustiques internes potentiellement mortelles.
- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- La station météo et l'adaptateur secteur ne doivent pas être immergés dans de l'eau ou dans d'autres liquides. Risque d'électrocution! Pour cette raison, n'utilisez pas la station de base de la station météo radio à proximité de sources d'humidité, par ex. un évier.
- N'utilisez que l'adaptateur secteur inclus et ne le remplacez que par un adaptateur du même type. L'adaptateur secteur ne doit être utilisé que dans des espaces intérieurs secs et doit être protégé de l'humidité.
Danger pour les enfants
- Tenez les enfants éloignés des matériaux d'emballage et des petits éléments faisant partie du contenu de l'emballage. Il existe un risque d'étouffement en cas d'ingestion.
Risque d'électrocution
- Branchez l'appareil sur une prise électrique installée de manière conforme et dont la tension correspond aux « Caractéristiques techniques ».
- Veillez à ce que la prise électrique soit bien accessible de façon à pouvoir rapidement retirer la fiche en cas de besoin.
- N'utilisez pas la station météo radio si l'adaptateur secteur ou le câble de l'adaptateur sont endommagés.
- Ne couvrez pas l'adaptateur secteur avec des rideaux, journaux, etc. et veillez à une aération suffisante. L'adaptateur secteur peut chauffer.
- Déroulez complètement le câble de l'adaptateur secteur avant de le brancher. Faites attention à ce que des rebords tranchants ou des objets chauds n'endommagent pas le câble.
- Débranchez l'adaptateur secteur de la prise :
-avant de nettoyer la station météo radio,
-lorsqu'un dysfonctionnement se produit au cours d'un orage. - Pour ce faire, tirez toujours sur l'adaptateur et non sur le câble.
- Ne modifiez pas l'article ou le câble de raccordement. Confiez exclusivement les réparations à un atelier spécialisé, car des réparations non conformes représentent un danger pour l'utilisateur.
- Ne remplacez pas le câble de l'adaptateur secteur. Si le câble ou l'adaptateur secteur est endommagé, celui-ci doit être mis au rebut et remplacé par un adaptateur secteur de même type.
Risque de blessures
- Attention : Risque d'explosion en cas de manipulation non conforme des piles. Les piles ne doivent pas être chargées, réactivées avec d'autres moyens, démontées, jetées au feu ou court-circuitées.
- Évitez que le liquide des piles n'entre en contact avec la peau, les yeux et les muqueuses. En cas de contact, rincez immédiatement les zones concernées avec de l'eau claire et consultez immédiatement un médecin.
Remarque sur les dangers matériels
- Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.
- Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée.
- Le capteur extérieur est protégé contre l'humidité, mais doit davantage l'être contre les facteurs directs de l'humidité, par exemple la pluie.
- Retirez les piles de la station de base et du capteur extérieur lorsqu'elles sont usées ou lorsque vous n'utilisez pas la station météo pendant une période prolongée. Vous éviterez ainsi les dommages qui pourraient résulter d'une fuite des piles.
- N'exposez pas les piles à des conditions extrêmes, en les conservant par exemple sur une source de chaleur ou à la lumière directe du soleil. Risque accru de fuite pour les piles !
- Si nécessaire, nettoyez les bornes des piles et les contacteurs de l'appareil avant l'insertion.
- Changez toujours toutes les piles de la station de base ou du capteur extérieur en même temps.
- N'employez que des piles d'un même type, ne mélangez pas des types de piles différents, ni des piles usées et des piles neuves.
- N'apportez aucune modification à l'appareil. Confiez exclusivement les réparations à un atelier spécialisé et respectez les conditions de garantie.
- N'utilisez en aucun cas des produits ménagers durs, rugueux, abrasifs ou similaires pour nettoyer la station météo. Cela pourrait rayer les surfaces.
Fonctionnalités de la station météo radiopilotée
Station météo
- Prévisions météorologiques animées
- Affichage de températures intérieure et extérieure (°C et °F)
- Hygromètre d'intérieur et d'extérieur (%)
- Affichage du point de condensation et de l'indice de chaleur
- Indicateur de moisissures et indice de bien-être
- Alarme de gel
- Horloge radiopilotée (signal temporel DCF) avec double alarme et fonction de répétition d'alarme SNOOZE
- Affichage de la date et du jour de la semaine
- Écran LCD avec rétroéclairage et afficheur à projections supplémentaire
- 4 niveaux de luminance réglables
- Afficheur à projections pivotant à 180°
Capteur sans fil extérieur
- Portée jusqu'à 60 mètres (en plein air)
Station de base

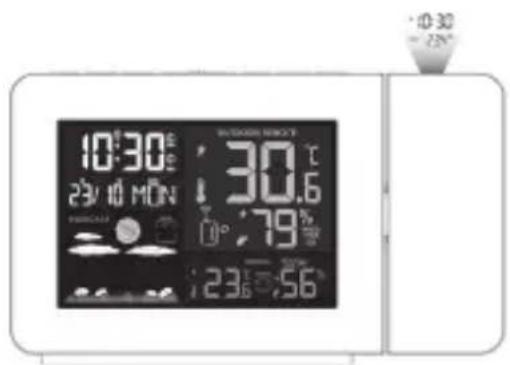

Vue de face
2 voir « Données météorologiques à l'intérieur »
3 Voir « Prévisions et tendances météorologiques »
4 voir « Affichage de l'heure, de la date et du jour de la semaine »
Vue de derrière
6 Projecteur rotatif
7 Capteur de température
8 Compartiment à pile mémoire CR2032 de 3 V
9 Mise en marche/arrêt du projecteur
10 Mise en marche/arrêt des sonneries de réveil 1 et 2
11 Prise AC 5V pour adaptateur secteur
Non illustré :
-Adaptateur secteur
Vue de dessus
13 - Déclenchement du mode de réglage de l'heure de réveil
- Affichage des heures de réveil
14 Affichage des valeurs MIN et MAX enregistrées
15 • Activation/suppression de l'éclairage de l'écran
• Activation de la fonction de répétition de la sonnerie du réveil
16 • Sélection du capteur
• Réglage des valeurs (augmenter)
17 • Activation manuelle de la réception du signal
• Désactivation de la réception du signal
• Changement d'unité de mesure de la température
18 Affichage miroir de la projection
19 Lentille du projecteur
Capteur sans fil extérieur
21 Compartiment à piles (2 x LR03, 1,5 V)
- Procédez dans l'ordre indiqué et insérez d'abord les piles dans le capteur extérieur. C'est uniquement de cette manière que la station météo pourra parfaitement fonctionner.
- N'utilisez pas de piles rechargeables, car celles-ci ont une tension trop faible (seulement 1,2 V au lieu de 1,5 V). Cela affecte notamment la précision de la mesure.
- Utilisez de préférence des piles alcalines plutôt que des piles au zinc-carbone. Les piles alcalines durent plus longtemps, particulièrement en cas de températures extérieures basses.
Capteur sans fil extérieur
-
Retirez le couvercle du compartiment à piles à l'arrière du capteur extérieur en appuyant avec un peu de force sur la flèche imprimée. Faites glisser le couvercle du compartiment à piles du capteur extérieur dans la direction de la flèche.
-
Insérez 2 piles de type LR3/R3 (AAA) / 1,5 V tel qu'indiqué au fond du compartiment à piles. Veillez à la bonne polarité des piles (+/-).
-
Faites à nouveau glisser le couvercle du compartiment à piles dans le capteur extérieur.
Station de base
La station de base fonctionne uniquement à l'électricité du secteur. En cas de panne de courant, la pile mémoire permet uniquement d'enregistrer les réglages pendant plusieurs heures et de ne pas les perdre.
Batterie de secours
La station de base peut également fonctionner sans pile mémoire. Il est toutefois impossible de la faire fonctionner uniquement au moyen d'une pile mémoire.
- Ouvrez le compartiment à pile situé à l'arrière de la station de base à l'aide d'une pièce de monnaie ou autre, en faisant tourner le couvercle rond à fond, dans le sens antihoraire.
- Retirez le couvercle.
- Glissez la pile contre les ressorts de contact sous les grandes pattes de retenue angulaires. La pile s'enclenche alors sous les languettes latérales pour être bien maintenue en place dans son support. Respectez la polarité. La borne plus (+) doit être orientée vers le haut.
Replacez le couvercle du compartiment à pile et tournez-le à fond dans le sens horaire. Raccordement à l'alimentation électrique
AVERTISSEMENT Risque de dommages matériels
- N'utilisez que l'adaptateur secteur fourni à la livraison.
- Branchez la prise de l'adaptateur secteur fourni dans la prise AC 5V de la station de base.
- Branchez l'adaptateur secteur dans une prise dont la tension est conforme aux « Caractéristiques techniques ».
- Attendez env. 30 minutes. La station de base a besoin de ce temps pour collecter toutes les valeurs et recevoir les signaux radio de l'émetteur de signal horaire.
Lancer la réception sans fil
Dès que la station de base est sous tension, toutes les notifications s'affichent brièvement en même temps à l'écran qui s'éclaire.
L'appareil se règle ensuite sur réception, le nombre d'ondes radio indiquant la qualité de la réception : plus il y a d'ondes radio affichées à l'écran, plus la réception est bonne.
Lors de la réception, seule la touche fonctionne, toutes les autres touches sont désactivées pendant ce laps de temps.
- Peu de temps après, les données météorologiques en provenance du capteur extérieur s'affichent à l'écran. Ces données seront désormais transmises plusieurs fois par minute et actualisées en permanence.
- Dès qu'un signal suffisamment fort est détecté en provenance de l'émetteur de signal horaire, les données correspondantes s'affichent à l'écran et le symbole d'antenne radio s'affiche en permanence. Ce processus peut durer quelques minutes.
La station météo se règle alors automatiquement sur réception plusieurs fois chaque nuit. L'heure indiquée est alors comparée à l'heure de l'émetteur de signal horaire et, le cas échéant, rectifiée.
Dans le cas où un signal suffisamment fort n'a pas été détecté, la station de base interrompt le processus de réception après quelques minutes et le symbole d'antenne radio s'éteint. Le processus de réception sera relancé un peu plus tard.
Dans ce cas, l'heure continue de fonctionner normalement (à partir de l'heure de départ « 00:00 »).
Liste de contrôle en cas de données erronées affichées à l'écran
| Aucun affichage de données de l’émetteur de signal horaire | |
| 1. Vérifiez que l’emplacement de la station de base est adapté, voir « Choisir l’emplacement ». | |
| 2. Relancez le processus de réception manuellement en maintenant la touche [IMAGE] enfoncée pendant env. 3 secondes. | |
| 3. Attendez que la station de base repasse plus tard automatiquement sur réception. Veuillez noter que la réception est meilleure pendant la nuit. | |
| 4. Procédez aux réglages manuels si la réception est impossible là où vous vous trouvez, voir « Régler l’heure et la date manuellement ». | |
| Aucun affichage de données en provenance du capteur extérieur | |
| 1. Vérifiez que vous avez correctement installé les piles. | |
| 2. Vérifiez si l’emplacement du capteur extérieur est approprié, voir « Choisir l’emplacement ». | |
| 3. | Maintenez la touche + /+ enfoncée pour lancer la réception radio manuelle par capteur extérieur. |
Régler l'heure et la date manuellement
Si, pendant le réglage, il s'écoule plus de 30 secondes entre l'actionnement de deux touches ou boutons, le réglage prend automatiquement fin et devra être entrepris de nouveau.
- Maintenez la touche 📂 enfoncée jusqu'à ce que le symbole du pylône radio et « ON » ou « OFF » clignotent à l'écran.
- Réglez la réception automatique de l'émetteur de signal horaire sur « ON » (recommandé) à l'aide de la touche +OH ou -SPF
- Appuyez sur pour sauvegarder le réglage. « 00 » s'affiche à l'écran.
-
Procédez ensuite comme indiqué ci-après.
-Appuyez sur ^set/6 pour sauvegarder un réglage.
-Appuyez sur +CH ou pour régler la valeur. -
Procédez ensuite aux réglages suivants :
-Fuseau horaire dans lequel vous vous trouvez (pour l'Europe continentale, sélectionnez 00)
-Affichage au format 24 ou 12 heures
-Heure
-Minutes
-Année
-Mois
-Jour
-Format de la date
-Langue (uniquement pour l'affichage des jours de la semaine).
-Affichage de la météo
- Pour terminer, appuyez sur set(4).
Activer manuellement la réception du signal
Si le symbole signal radio ci-contre ne s'affiche plus, les signaux radio de l'émetteur de signal horaire ne sont plus réceptionnés. L'affichage de l'heure continue cependant d'être précis.
-Maintenez la touche enfoncée jusqu'à ce que le signal radio s'affiche de nouveau. La réception radio manuelle est alors lancée.
Nota :
- S'il n'y a pas de réception, le symbole réception disparaît après quelques minutes et l'heure continue de s'afficher normalement à l'écran.
- S'il y a réception, la station de base se règle sur l'heure de l'émetteur de signal horaire. Si vous avez déjà réalisé un réglage manuel de l'heure et de la date, ceux-ci seront ajustés automatiquement.
Choisir l'emplacement
AVERTISSEMENT Risque de dommages matériels
- Protégez la station de base de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil.
- Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée.
Réception radio entre la station de base et le capteur extérieur sans fil
- La distance entre la station de base et le capteur extérieur ne doit pas dépasser 60 mètres. Cette portée maximale n'est cependant possible qu'en cas de « contact visuel direct ».
- Des matériaux de construction peu perméables aux ondes électromagnétiques, tels que le béton armé, réduisent ou empêchent la réception radio entre la station de base et le capteur extérieur.
-
Les appareils tels que les téléviseurs, les téléphones sans fil, les ordinateurs et les lampes fluorescentes peuvent également perturber la réception radio.
-
Ne placez pas la station de base et le capteur extérieur directement au sol. Cela limite la portée.
- En cas de basses températures en hiver, la puissance des piles du capteur extérieur peut fortement diminuer. Cela diminue la portée de transmission.
Réception radio entre la station de base et l'émetteur de signal horaire
- Installez-la à distance des ordinateurs, des moniteurs et des téléviseurs. Les stations de base des téléphones sans fil ne devraient pas se trouver à proximité directe de la station de base.
- Veuillez noter que la réception est meilleure pendant la nuit. Si la station de base n'avait pas de réception dans la journée, il est fort possible que le signal soit immédiatement reçu et à pleine puissance dans les heures nocturnes.
- Indépendamment de votre emplacement, il se peut dans quelques rares cas que les signaux de la station de base d'un autre émetteur de signal horaire soient reçus, ou même que les signaux de deux émetteurs de signal horaire soient reçus alternativement. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, changez la station de base de place.
- La réception peut être perturbée par les conditions météo (par exemple par un orage).
- Il peut arriver que l'émetteur soit mis à l'arrêt pour de courtes durées, par exemple pour des travaux d'entretien.
Installer la station de base
-Installez la station de base si possible près d'une fenêtre. En général, c'est là que la réception est la meilleure.
Positionner le capteur extérieur
RISQUE de blessures graves
-En cas d'installation murale, veillez à ce qu'aucun câble électrique, tuyau de gaz ou d'eau ne se trouve dans le mur. Il existe un risque d'électrocution en cas de contact avec le foret d'une perceuse!
Le capteur extérieur est équipé d'un œillet de suspension à l'arrière.
-Installez ou accrochez le capteur extérieur à un endroit où il est protégé des conditions météorologiques directes (pluie, soleil, vent etc.). Des emplacements adaptés sont par ex. sous un auvent ou sous un abri de voiture.
Utiliser d'autres capteurs
La station de base est livrée avec un capteur. Vous pouvez cependant l'utiliser avec au maximum trois capteurs extérieurs.
Pour plus d'informations ou une commande payante, veuillez vous adresser à : service@ade-germany.de.
- Les éventuels capteurs extérieurs supplémentaires pourront être placés dans différentes pièces ou à l'extérieur.
- Il faudra attribuer à chaque capteur son propre numéro (numéro de canal de transmission).
- Le capteur standard fourni est toujours affecté au canal numéro 1. L'attribution de ce numéro est fixe et il est impossible de le modifier.
Procédure à suivre :
- Rapprochez la station de base et les nouveaux capteurs extérieurs autant que possible.
- Retirez le couvercle du compartiment à piles à l'arrière des capteurs extérieurs.
- Réglez un canal propre à chaque nouveau capteur extérieur à l'aide des commutateurs. Comme le capteur fourni utilise généralement le canal 1, sélectionnez le canal 2 pour le deuxième capteur, et le canal 3 pour le troisième.
- Placez deux piles du type indiqué au fond du compartiment. Veillez à respecter la polarité (+/-).
- Refermez le couvercle du compartiment batterie.
Sélectionnez le capteur extérieur (1, 2 ou 3) correspondant à l'aide de la touche +CH pour afficher ses données. Nota :
- Vous pouvez également appuyer sur la touche à plusieurs reprises, jusqu'à ce que affiche à l'écran de la station de base, à côté du numéro du capteur extérieur. Ceci indique que les données des capteurs extérieurs seront automatiquement demandées et affichées les unes après les autres.
- Si le numéro du canal ne s'affiche pas après avoir introduit les piles, appuyez sur le bouton TX de chaque capteur sans fil. Les données météorologiques seront ainsi directement communiquées à la station de base.
Vous pouvez ensuite installer les nouveaux capteurs extérieurs à leur emplacement effectif.
À propos de l'émetteur de signal horaire DCF77
L'horloge radiopilotée intégrée à la station de base reçoit ses signaux radio de l'émetteur de signal horaire DCF77. Celui-ci émet sur une fréquence à ondes longues de 77,5 kHz ; son heure est l'heure officielle en vigueur dans la République fédérale d'Allemagne.
L'émetteur de signal horaire est situé à Mainflingen, près de Francfort-sur-le-Main, et alimente la plupart des horloges radiopilotées d'Europe de l'Ouest ; sa portée s'étend à près de 2000 km.
Dès que la station de base est alimentée en courant, elle s'allume sur réception et cherche le signal de l'émetteur DCF77. Si le signal est assez puissant, la date et l'heure s'affichent.
La station de base s'allume plusieurs fois en journée et synchronise l'heure avec le signal radio de l'émetteur DCF77. En cas de non-réception, comme cela peut se produire par temps d'orage, l'appareil continue de fonctionner avec précision puis se remet automatiquement en mode de réception à l'heure programmée suivante.
Écran de la station de base
Données météorologiques
2 Humidité de l'air en pourcentage
3 Risque de moisissures : LO = faible, ME = moyen, HI = élevé
4 Tendance de l'humidité de l'air (voir « Évolution des températures et de l'humidité de l'air »)
5 Symbole de permutation automatique entre les données des capteurs extérieurs (uniquement lorsque plusieurs capteurs extérieurs sont connectés à la station météo)
6 Affichage du canal de transmission actuel
7 Tendance de la température (voir « Évolution des températures et de l'humidité de l'air »)
Données propres à l'intérieur
2 Humidité de l'air en pourcentage
3 Voir « Indice de bien-être »
4 Température en °C ou en °F
5 Tendance de la température (voir « Évolution des températures et de l'humidité de l'air »)
Affichage de l'heure, de la date et du jour de la semaine
2 Heure de réveil 1 activée
(« M-F » = lundi à vendredi en anglais)
3 Heure de réveil 2 activée
(« S-S » = samedi et dimanche en anglais)
4 Date, mois et jour de la semaine (en fonction du réglage)
5 Heure au format 12 heures ou 24 heures
Prévisions et tendances météorologiques
Après la mise en marche initiale, la station météo aura besoin de 12 heures pour collecter et analyser les premières données météorologiques et aucune prévision ne pourra être réalisée pendant cet intervalle de temps.
Les prévisions météorologiques sont issues des données collectées et des variations de pression atmosphérique mesurées.
La prévision se réfère à la zone entourant la station météo dans un rayon d'environ 30 à 50 km pour une durée concernant les 12 à 24 heures à venir.
La précision des prévisions météorologiques est d'environ 75 %.
fortement pluvieux /orageux chute de neige
D'autres interprétations météos sont possibles selon la tendance de la pression atmosphérique.
pression ascendante
pression constante
pression descendante
Deux exemples :
- Les prévisions météos indiquent de la pluie, la pression baisse rapidement et fortement >> de fortes pluies sont probables.
- Les prévisions météos indiquent de la pluie, la pression a augmenté au cours des 12 dernières heures mais est légèrement redescendue au cours des 3 dernières heures >> de faibles pluies sont probables.
Évolution des températures et de l'humidité de l'air
En ce qui concerne les valeurs de température et d'humidité de l'air mesurées par la station de base et le capteur extérieur, l'évolution est indiquée par des flèches :
montante
descendante
Aucun affichage constante
Autres données météorologiques et fonctions
Indice de bien-être
L'indice de bien-être recoupe la température (T) et l'humidité de l'air (H). Ces valeurs sont mesurées par la station de base.
T : très agréable
H : très agréable
T: agréable
H : agréable
T : légèrement trop froid ou trop chaud
H : légèrement trop sec ou trop humide
T : trop froid ou trop chaud
H : trop sec ou trop humide
T : beaucoup trop froid ou trop chaud
H : beaucoup trop sec ou trop humide
Données thermiques enregistrées
En appuyant à plusieurs reprises sur la touche, les valeurs suivantes s'affichent en ce qui concerne les 24 dernières heures :
- température intérieure et extérieure la plus élevée et la plus faible avec affichage de l'humidité de l'air correspondante,
- point de condensation (extérieure)
- indice de chaleur (extérieure)
- Le point de condensation correspond à la température à ne pas atteindre afin que la condensation à l'instar de la rosée ou du brouillard se forme à partir de l'air humide.
-
L'indice de chaleur recoupe la température ainsi que l'humidité de l'air et affiche la température ressentie.
-
Appuyez 1 fois : les valeurs de température MAX s'affichent
- Appuyez 2 fois : les valeurs de température MIN s'affichent
- Appuyez 3 fois : le point de condensation s'affiche
- Appuyez 4 fois : l'indice de chaleur s'affiche
- Appuyez 5 fois : l'écran normal s'affiche
Lorsque « LL.L » ou « HH.H » s'affiche à l'écran, la température est inférieure ou supérieure à la plage d'affichage.
Afficher les valeurs d'autres capteurs extérieurs
Ces consignes ne s'appliquent que si vous avez connecté plusieurs capteurs extérieurs à la station météo :
-Appuyez sur la touche +CH pendant l'affichage.
Supprimer les valeurs MAX/MIN
-Pendant l'affichage, maintenez la touche enfoncée pendant env. 3 secondes, jusqu'à ce que les valeurs de température MAX et MIN affichées soient supprimées.
Alarme de gel
ice
Aussitôt que le capteur extérieur détecte une température comprise entre -1 °C et +3 °C (+30 °F à +37 °F), le symbole d'alarme de gel clignote à l'écran.
Nota :
- Même si l'alarme de gel ne clignote pas, en cas de températures proches du point de congélation, il existe toujours un risque de gel ou de verglas. Un capteur extérieur peut mesurer uniquement la température ambiante du lieu dans lequel il est installé.
- Il est impossible de forcer l'arrêt du clignotement. Il s'arrêtera automatiquement dès que la température se trouvera hors de la plage susmentionnée.
- Si vous avez connecté plusieurs capteurs extérieurs à la station de base : repérez le capteur (= son numéro de canal à l'écran) ayant déclenché l'alarme de gel.
Indicateur de moisissures
L'indicateur de moisissures (affichage « MOLD » sur l'écran) recoupe la température et l'humidité de l'air.
L'indicateur montre la probabilité d'une formation de moisissures.
Affichages possibles : LO (faible), ME (moyen) et HI (élevé).
Il existe un indicateur de moisissures pour l'intérieur et l'extérieur.
Réveil
L'appareil offre la possibilité de régler deux heures de réveil indépendamment l'une de l'autre :
- une heure de réveil pour la période allant du lundi au vendredi (affichage « M-F ») et
- une heure de réveil pour le samedi et le dimanche (affichage « S-S »).
- Il est également possible de combiner les deux heures de réveil de sorte à être réveillé à la même heure tout au long de la semaine.
Régler l'heure de réveil
Lorsque plus de 30 secondes s'écoulent entre deux pressions sur des touches, le processus de réglage s'arrête et doit être repris.
Les deux heures de réveil se règlent de la même façon.
- Sélectionnez « AL1 » à l'aide de la touche
Observez l'affichage sur l'écran.
- Maintenez appuyé pendant quelques secondes, jusqu'à ce que l'indication de l'heure du réveil se mette à clignoter.
- Réglez le chiffre des heures pour l'heure de réveil voulue avec les touches + et -
- Appuyez sur ALARM. Les chiffres des minutes pour l'heure de réveil clignotent à l'écran.
- Réglez le chiffre des minutes pour l'heure de réveil voulue avec les touches CH et CFY
- Appuyez sur ALARM.
« M-F » clignote à l'écran. - Réglez la plage de réveil souhaitée à l'aide de la touche ou « M-F », « S-S », ou bien « M-F » et « S-S ».
- Appuyez sur ALARM.
« 05 » (= réglage standard de 5 minutes) et « Z ^z » clignotent à l'écran. - Réglez la période souhaitée pour la fonction Snooze (période entre deux alarmes) à l'aide de la touche ou Lorsque vous sélectionnez « OFF », la fonction Snooze se désactive.
- Appuyez sur ALARM.
- Procédez tel que décrit pour configurer l'ALARM2 de la même façon. Si vous ne souhaitez pas régler de deuxième heure de réveil, appuyez simplement sur à plusieurs reprises, jusqu'à ce que l'écran normal s'affiche de nouveau.
Allumer/éteindre la fonction réveil
- Mettez l'interrupteur ALARM1 ou ALARM2, ou les deux, situés à l'arrière de l'appareil. sur ON.
« M-F » ou « S-S », ou bien « M-F » et « S-S » s'affiche en conséquence.
La fonction réveil est activée.
Pour désactiver une fonction réveil, mettez l'interrupteur correspondant sur OFF.
Au moment du réveil
À l'heure programmée, vous êtes réveillé par une sonnerie, le signal s'amplifiant progressivement.
Arrêter la sonnerie de réveil
-Appuyez sur n'importe quelle touche de la station de base (sauf SNOOZE/LIGHT) pour arrêter la sonnerie. Après 24 heures, la sonnerie est de nouveau déclenchée.
Fonctlon d'arrêt automatique
Si vous n'appuyez sur aucune touche, la sonnerie s'éteint automatiquement au bout de 2 minutes. Après 24 heures, la sonnerie est de nouveau déclenchée.
Répétition (fonction Snooze)
-Appuyez 1 fois sur la touche lorsque la sonnerie retentit.
La sonnerie de réveil s'arrête selon le réglage effectué (réglage standard : 5 minutes). Le réveil se déclenchera de nouveau après ce délai. Ce processus peut être répété plusieurs fois.
-Pour arrêter le mode Snooze, appuyez sur la touche de votre choix (sauf SNOOZE/LIGHT) ou maintenez enfoncé pendant plus de 2 secondes.
Utiliser la projection
La projection fonctionne uniquement lorsque la pièce est suffisamment sombre.
- Dirigez le projecteur sur un mur ou un plafond. Distance recommandée : 1 à 3 mètres.
- Mettez l'interrupteur Projection sur ON.
- Appuyez sur la touche 📧 au cas où l'image du projecteur est inversée sur le mur ou au plafond.
L'affichage projeté comporte l'heure ainsi que la température intérieure et extérieure, qui changent toutes les 5 secondes. La valeur de la température extérieure (canaux 1 à 3) affichée en permanence apparaît simultanément à l'écran.
- En appuyant sur pendant plus de 3 secondes, vous pouvez réduire ou augmenter la luminosité de la projection.
- À la réception des données de l'émetteur de signal horaire, la projection s'arrête automatiquement pour éviter les troubles de réception.
Rétroéclairage de l'écran
-Sélectionnez le rétroéclairage de l'écran souhaité en appuyant à plusieurs reprises sur SET/※
-Appuyez sur SNOOZE/LIGHT pour éclairer l'écran pendant env. 15 secondes maximum.
À la réception des données de l'émetteur de signal horaire, le rétroéclairage de l'écran s'arrête automatiquement pour éviter les troubles de réception.
Changement d'unité de mesure de la température
-Appuyez sur pour permuter entre les e mesures en degrés Celsius (°C) et degrés Fahrenheit (°F).
Indication de pile faible
La station de base et le capteur extérieur disposent chacun d'une indication de pile faible.
Lorsque le symbole de la pile 📄 s'affiche, remplacez toutes les piles de l'appareil concerné.
Si vous avez connecté plusieurs capteurs extérieurs à la station météorologique : remplacez les piles du capteur extérieur dont le numéro de canal est concerné.
Nettoyage
- Débranchez l'adaptateur secteur de la station de base.
- Si besoin, essuyez la station de base et le capteur extérieur avec un chiffon propre et légèrement humidifié.
Problèmes/solutions
| Dysfonctionnement Cause | possible |
| Le signal DCF77 pour l'heure ne peut pas être réceptionné. | Vérifiez l'emplacement choisi.Lancez éventuellement la réception radio manuellement.Réglez l'heure manuellement. |
| La température transmise par le capteur extérieur semble trop élevée. | Vérifiez si le capteur est exposé directement à la lumière du soleil. |
| « H.HH » ou « LL.L » s'affiche au lieu des valeurs mesurées.L'affichage est illisible, le fonctionnement est défectueux ou les valeurs sont manifestement fausses. | Les valeurs se situent en dessus ou en dessous de la plage de mesure.Réinitialisez la station météorologique aux paramètres d'usine.1. Retirez les piles du capteur extérieur et débranchez l'adaptateur secteur de la station de base de la prise.2. Patientez un instant.3. Procédez tel que décrit à « Mise en marche initiale ». |
| La station de base ne reçoit pas de signaux du capteur extérieur. | Assurez-vous qu'aucune interférence électrique ne se trouve près du capteur extérieur et de la station de base.Vérifiez les piles du capteur extérieur.Rapprochez ou éloignez la station de base du capteur extérieur. |
| L'heure diffère précisément d'une heure ou deux. | ▪ Vous avez apparemment défini un mauvais fuseau horaire. Sélectionnez le fuseau horaire européen « 00 ». |
| Le réveil n'a pas sonné. | ▪ Avez-vous activé la bonne heure de réveil ? Vérifiez si le jour de réveil et le réglage (« M-F » ou « S-S ») correspondent. |
Caractéristiques techniques
Station de base
Modèle : Station météo WS 1911
Entrée : 5 V\~
Pile : 1 x CR2032/3 V
Plage de mesure
- Température : de -10 °C à 50 °C (de 15 °F à 122 °F)
-Humidité de l'air : 20 % à 95 %
Capteur sans fil extérieur
Piles : 2x LR6 (AA) / 1,5 V
Plage de mesure :
- Température : -40 °C à 70 °C (-40 °F à 158 °F)
-Humidité de l'air : identique à la station de base
Portée : env. 60 mètres (milieu ouvert)
Fréquence d'émission : 433,92 MHz
Puissance d'émission max. : + 10 dBm
Adaptateur secteur
Entrée : 230 V\~, 50 Hz
Sortie : 5 V\~ / 150 mA
Classe de protection : || ||
Distributeur : Waagen-Schmitt GmbH
Hammer Steindamm 27–29
22089 Hambourg - Allemagne
Nos produits font l'objet de développements et d'améliorations continuels. Pour cette raison, des modifications de design et des modifications techniques peuvent survenir à tout moment.
Déclaration de conformité
La société Waagen-Schmitt GmbH déclare par la présente que la station météo WS 1911 correspond aux directives 2014/53/UE et 2011/65/UE.
Le texte intégral de la Déclaration de conformité européenne est disponible à l'adresse www.ade-germany.de/doc.
La déclaration perd sa validité si l'appareil subit une modification sans notre accord.
Hambourg, janvier 2021
Waagen-Schmitt GmbH
Garantie
Chère cliente, cher client,
Waagen-Schmitt GmbH garantit la prise en charge gratuite, par des réparations ou par un échange, de tout dysfonctionnement résultant d'un défaut matériel ou de fabrication pendant 2 ans à compter de la date d'achat.
Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur.
Mise au rebut
Élimination de l'emballage
Éliminez les emballages de façon conforme. Jetez le papier et le carton avec les papiers de récupération, les plastiques dans les collecteurs de matières recyclables.
Mise au rebut de l'article
Veuillez éliminer l'article selon les prescriptions en vigueur dans votre pays en matière de traitement des déchets.
Les appareils électriques ne doivent pas être éliminés avec les déchets ménagers classiques
À la fin de sa durée de vie, l'article doit être soumis à une élimination contrôlée. Ainsi, les matières utiles contenues dans l'appareil pourront être recyclées, avec un moindre impact sur l'environnement. Déposez l'appareil usagé dans un point de collecte pour les déchets électroniques ou dans un centre de recyclage.
Pour plus d'informations, adressez-vous à votre service de collecte local ou à votre municipalité.
Les piles et batteries ne doivent pas être éliminées avec les déchets ménagers
Toutes les piles et batteries doivent être déposées dans un point de collecte de votre localité ou rapportées à leur point d'achat. Les piles et batteries seront ainsi traitées dans le respect de l'environnement.
