WS 1911 - Stazione Meteo ADE - Manuale utente e istruzioni gratuiti

Marca	ADE
Modello	WS 1911
Tipo di prodotto	Stazione meteorologica radiocontrollata con proiettore
Alimentazione stazione base	Adattatore di rete 5 V~ (incluso) + batteria di memoria CR2032/3 V
Alimentazione sensore esterno	2 batterie LR3 (AAA) / 1,5 V (incluse)
Intervallo di temperatura interna	da -10 °C a 50 °C (da 15 °F a 122 °F)
Intervallo di temperatura esterna	da -40 °C a 70 °C (da -40 °F a 158 °F)
Intervallo di umidità	dal 20% al 95%
Portata sensore esterno	Circa 60 metri (in campo libero)
Frequenza di emissione	433,92 MHz
Display	Schermo LCD con retroilluminazione (4 livelli) + proiettore rotante 180°
Funzioni meteo	Previsioni animate, temperatura/umidità interna/esterna, indice di benessere, allarme di gelo, indicatore di muffe
Orologio	Radiocontrollato DCF77, doppia sveglia con snooze regolabile
Proiezione	Mostra ora e temperature interna/esterna, luminosità regolabile
Numero di sensori esterni	Fino a 3 (1 incluso)
Garanzia	2 anni
Manutenzione	Pulire con un panno leggermente umido, scollegare l'adattatore prima della pulizia
Sicurezza	Non immergere; utilizzare l'adattatore fornito; tenere fuori dalla portata dei bambini di età inferiore a 8 anni; maneggiare le batterie con cura
Accessori inclusi	Stazione base, sensore esterno senza fili, adattatore di rete, batterie (1x CR2032, 2x AAA)
Dichiarazione di conformità	Direttive 2014/53/UE e 2011/65/UE

Domande frequenti - WS 1911 ADE

Come impostare l'ora manualmente se il segnale DCF non viene ricevuto?

Tenere premuto il tasto SET/※ fino a quando il simbolo del traliccio lampeggia. Utilizzare +CH o -°C/°F per impostare la ricezione su "OFF". Premere SET/※ per confermare, quindi impostare successivamente il fuso orario (00 per l'Europa), il formato 12/24h, l'ora, i minuti, l'anno, il mese, il giorno, il formato della data e la lingua. Terminare premendo SET/※.

Perché la temperatura esterna non viene visualizzata?

Verificare che le batterie del sensore esterno siano installate correttamente (2 batterie AAA). Assicurarsi che la distanza tra la stazione e il sensore non superi i 60 m e che non vi siano ostacoli (cemento armato). Tenere premuto il tasto +CH per avviare una ricerca manuale del sensore.

Come usare il proiettore?

Posizionare l'interruttore "Projection" sul retro su ON. Dirigere il proiettore verso una parete o soffitto a 1-3 m. Premere per invertire l'immagine se necessario. La luminosità si regola tenendo premuto per più di 3 secondi. La proiezione funziona solo al buio.

Come impostare la sveglia?

Premere ALARM per selezionare AL1 o AL2. Tenere premuto ALARM fino a quando l'ora lampeggia. Utilizzare +CH e -°C/°F per impostare l'ora e i minuti. Premere ALARM per confermare, quindi scegliere l'intervallo di ripetizione (L-V, S-D, o entrambi) e la durata dello snooze (OFF o 5-?? minuti). Utilizzare gli interruttori posteriori per attivare la sveglia.

Cosa significa il simbolo del ghiaccio lampeggiante?

Il simbolo dell'allarme di gelo (❄) lampeggia quando la temperatura esterna è compresa tra -1°C e +3°C. Si spegne automaticamente quando la temperatura esce da questo intervallo. Indica un rischio di gelo, anche se la temperatura non è esattamente a 0°C.

Come ripristinare la stazione meteorologica alle impostazioni di fabbrica?

Rimuovere le batterie dal sensore esterno e scollegare l'adattatore di rete dalla stazione base. Attendere qualche istante, quindi ricollegare l'adattatore e reinserire le batterie nel sensore. Seguire quindi le fasi di accensione iniziale.

Come cambiare l'unità di temperatura da °C a °F?

Premere il tasto -°C/°F (situato in alto) per passare da gradi Celsius a Fahrenheit. L'unità cambia per tutte le temperature visualizzate.

Cos'è il segnale DCF77?

Il DCF77 è un trasmettitore di segnale orario situato a Mainflingen (Germania) che diffonde l'ora ufficiale su 77,5 kHz. La vostra stazione riceve questo segnale per sincronizzarsi automaticamente. La portata è di circa 2000 km. Se la ricezione è scarsa, l'ora può essere impostata manualmente.

Come pulire la stazione meteorologica?

Scollegare l'adattatore di rete dalla stazione base. Pulire la stazione e il sensore esterno con un panno pulito e leggermente umido. Non utilizzare prodotti abrasivi o detergenti aggressivi. Non immergere mai l'apparecchio in acqua.

Come sostituire le batterie del sensore esterno?

Aprire il vano batterie sul retro del sensore premendo sulla freccia e facendo scorrere il coperchio. Sostituire le due batterie con batterie nuove tipo LR3 (AAA) / 1,5 V, rispettando la polarità. Chiudere il coperchio. Utilizzare preferibilmente batterie alcaline per una maggiore durata con temperature fredde.

MANUALE UTENTE WS 1911 ADE

La ringraziamo per aver scelto un prodotto di alta qualità della ADE che unisce funzioni intelligenti e un design fuori dal comune. Con questa stazione meteo avete sempre in vista differenti parametri del tempo e della temperatura. La lunga esperienza della ADE garantisce standard tecnici elevati e qualità consolidata.

Auguriamo il massimo profitto e divertimento dal controllo e l'esame dei dati meteo.

Il Suo team ADE

Ambito della fornitura

• Stazione meteo composta da:
  -Stazione base con proiezione
  -Sensore radio esterno
• Batterie:
  -1 formato CR2032 /3 V per la stazione base
  -2 formato LR3/R3 (AAA) /1,5 V per il sensore radio esterno
• Alimentatore per la stazione base
• Istruzioni per l'uso

Indice dei contenuti

Ambito della fornitura.... 176

Informazioni generali.... 179

Destinazione d'uso 180

Sicurezza....180

Caratteristiche della stazione meteo con orologio radiocontrollato....185

Stazione base....186

Lato anteriore....186

Lato posteriore....187

Vista dall'alto....188

Sensore radio esterno....189

Messa in funzione ....190

Sensore radio esterno 190

Stazione base....191

Avvio della ricezione....192

Lista di controllo con indicazione dei dati sul display....193

Impostazione manuale di ora e data ....194

Avvio manuale della ricezione radio....195

Scelta della posizione 196

Informazioni sul trasmettitore di segnale orario DCF77 200

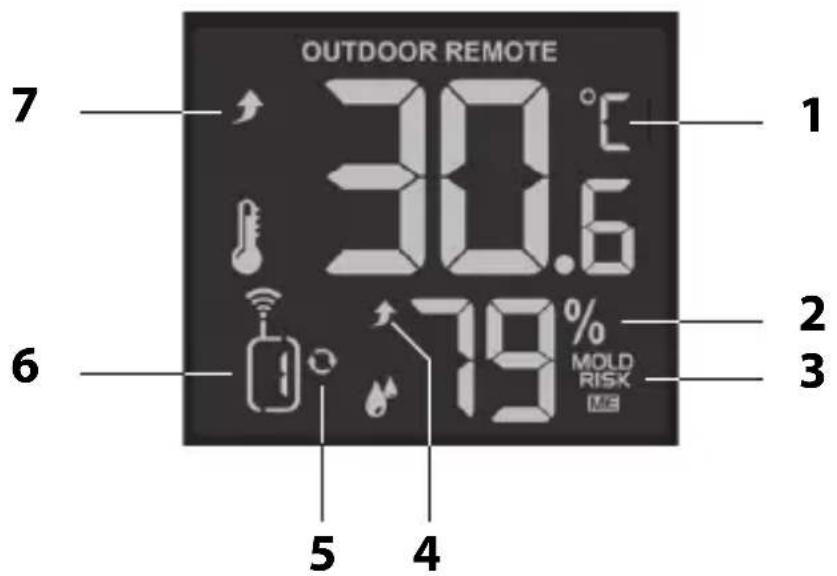

Visualizzazione del display della stazione base .....201 Dati meteo nelle aree esterne .....201

Dati meteo nelle aree interne....202

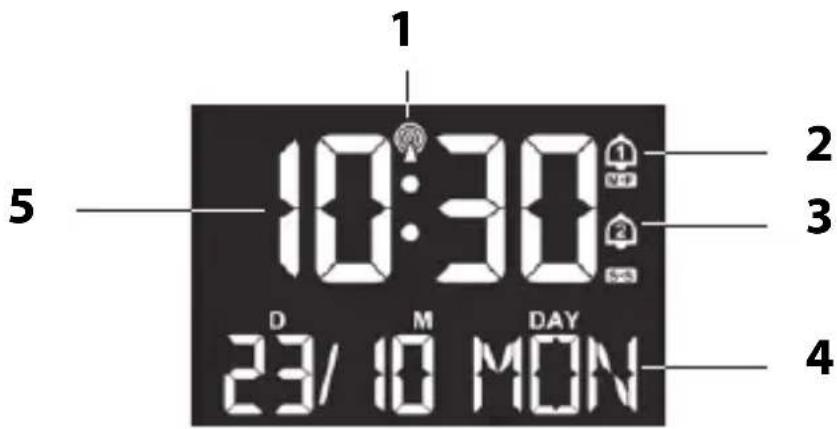

Indicazione dell'ora, della data e della settimana202

Previsioni del tempo e tendenza del tempo......203

Tendenza della temperatura e dell'umidità .....205

Ulteriori dati meteo e funzioni ......205

Indicatore del livello di benessere ....205

Dati meteorologici memorizzati ......206

Allarme gelo....207

Indicatore di muffa....208

Sveglia 208

Impostazione della sveglia....208

Attivazione e disattivazione della sveglia......210

Risveglio 210

Utilizzo della proiezione 211

Altre funzioni 212

Illuminazione del display....212

Selettore unità di misura della temperatura......212

Indicazione di sostituzione della batteria ...... 212

Pulizia....213

Risoluzione dei problemi....213

Dati tecnici 215

Dichiarazione di conformità....216

Garanzia 217

Smaltimento....217

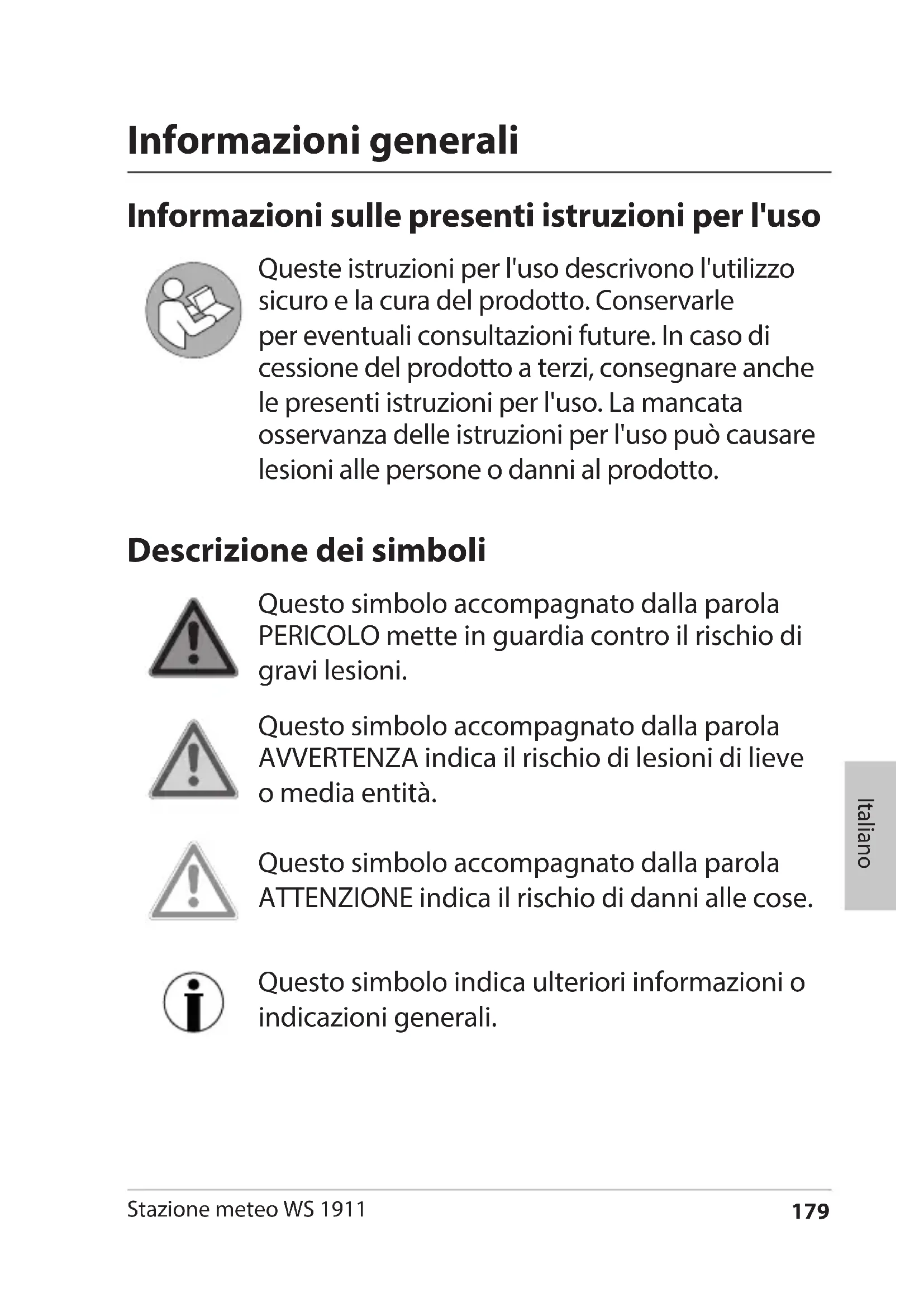

Informazioni sulle presenti istruzioni per l'uso

Queste istruzioni per l'uso descrivono l'utilizzo sicuro e la cura del prodotto. Conservarle per eventuali consultazioni future. In caso di cessione del prodotto a terzi, consegnare anche le presenti istruzioni per l'uso. La mancata osservanza delle istruzioni per l'uso può causare lesioni alle persone o danni al prodotto.

Descrizione dei simboli

Questo simbolo accompagnato dalla parola PERICOLO mette in guardia contro il rischio di gravi lesioni.

Questo simbolo accompagnato dalla parola AVVERTENZA indica il rischio di lesioni di lieve o media entità.

Questo simbolo accompagnato dalla parola ATTENZIONE indica il rischio di danni alle cose.

Questo simbolo indica ulteriori informazioni o indicazioni generali.

Destinazione d'uso

• La stazione meteo, costituita da una stazione base e da un sensore radio esterno, visualizza diversi dati meteorologici provenienti dalle immediate vicinanze. Dai dati meteo misurati la stazione effettua una previsione meteo.
• Inoltre, la stazione meteo mostra la data e l'ora e dispone di una sveglia.
• La presente stazione meteo non è adatta per un uso commerciale o per la misurazione di dati meteorologici.

Sicurezza

- Il presente dispositivo può essere utilizzato dai bambini dagli 8 anni in su, nonché da persone con menomazioni fisiche, mentali o sensoriali, o non dotate di adeguata conoscenza o esperienza, purché controllate o opportunamente informate sul corretto uso del dispositivo e sui rischi derivanti dal suo utilizzo.

- Tenere il dispositivo e l'alimentatore lontano dalla portata dei bambini di età inferiore agli otto anni.

- Pulizia e manutenzione del prodotto non devono essere affidate ai bambini, a meno che essi non abbiano più di 8 anni e siano opportunamente assistiti.

- Le batterie possono essere letali. Per questo conservare le batterie in un luogo fuori dalla portata dei bambini. Se una batteria è stata ingerita o è entrata nel corpo in qualsiasi altro modo, consultare immediatamente un medico. In caso contrario, si possono verificare gravi ustioni interne entro 2 ore, che possono provocare la morte.

- Sorvegliare i bambini per evitare che giochino con l'apparecchio.

- Non immergere in acqua o altri liquidi la stazione meteo con orologio radiocontrollato e l'alimentatore. Pericolo di scosse elettriche! Non utilizzare la base della stazione meteo con orologio radiocontrollato vicino a lavandini e altri oggetti contenenti acqua o fonti di umidità.

- Utilizzare sempre l'alimentatore fornito in dotazione e sostituirlo solo con uno dello stesso tipo. Utilizzare l'alimentatore solo in ambienti interni asciutti e proteggerlo dall'umidità.

Pericolo per i bambini

- Tenere lontano dalla portata dei bambini il materiale di imballo e i componenti della fornitura di piccole dimensioni. In caso di ingestione sussiste il pericolo di soffocamento.

Pericolo da elettricità

- Collegare il dispositivo ad una presa correttamente installata, la cui tensione corrisponda a quella indicata nei "Dati tecnici".

- Accertarsi che la presa sia facilmente accessibile, in modo che in caso di necessità l'alimentatore possa essere scollegato velocemente.

- Non utilizzare la stazione meteo se l'alimentatore o il cavo dello stesso sono danneggiati.

- Non avvolgere l'alimentatore elettrico con tende, giornali e simili, assicurandone al contempo un'adeguata ventilazione. L'alimentatore potrebbe surriscaldarsi.

- Srotolare completamente il cavo di alimentazione prima di collegarlo. In tal caso, fare attenzione che il cavo non sia danneggiato da spigoli appuntiti o fonti di calore.

- Rimuovere l'alimentatore elettrico dalla presa di corrente nei seguenti casi:

-prima di procedere alla pulizia della stazione meteo con orologio radiocontrollato,

-se durante il funzionamento, in concomitanza di manifestazioni temporalesche, si presenta chiaramente un disturbo.

-In tal caso, estrarre sempre l'alimentatore tirando la spina, non il cavo.

- Non tentare di apportare modifiche all'oggetto né al cavo di connessione. Consentire solo riparazioni ad opera di laboratori specializzati, poiché eventuali riparazioni apportare in modo scorretto possono esporre a seri pericoli l'utente.

- Non sostituire il cavo dell'alimentatore elettrico. Se l'alimentatore elettrico o il relativo cavo sono danneggiati, sostituire immediatamente l'alimentatore con uno dello stesso tipo.

Rischio di lesioni

- Attenzione: L'utilizzo improprio delle batterie può costituire un pericolo di esplosione. Le batterie non devono essere ricaricate, riattivate con altri mezzi, smontate, buttate nel fuoco o messe in cortocircuito.

- Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In caso di contatto con il liquido, lavare subito con acqua abbondante e consultare immediatamente un medico.

Nota sui danni materiali

- Proteggere la stazione base e il sensore esterno da polvere, urti, temperature estreme e non esporre il dispositivo direttamente alla luce solare.

- Proteggere la stazione base dall'umidità. Collocare la stazione base solo in un ambiente interno asciutto.

• Il sensore esterno è protetto dall'umidità, ma deve essere protetto dall'esposizione diretta all'umidità, ad es. dalla pioggia.
• Rimuovere le batterie dalla stazione base e dal sensore esterno quando sono esaurite, o in caso di inutilizzo prolungato della stazione meteo. In tal modo si eviteranno danni causati da eventuali perdite di liquido dalle batterie.
• Non sottoporre la batteria a temperature estreme, ad esempio conservandole vicino a termosifoni o alla luce diretta del sole. Serio rischio di fuoriuscita di liquido!
• Se necessario, pulire i contatti del dispositivo e le batterie prima di inserirle.
• Sostituire le batterie della stazione base o del sensore esterno sempre tutte insieme.
• Utilizzare solo batterie dello stesso tipo, non utilizzare insieme tipi differenti di batterie o batterie nuove e usate.
• Non apportare nessuna modifica al dispositivo. Consentire solo riparazioni ad opera di laboratori specializzati, prestando attenzione a rispettare le condizioni di validità della garanzia.
• Non usare mai in nessun caso detergenti contenenti agenti forti, graffianti o abrasivi per la pulizia della stazione meteo. In caso contrario, la superficie del dispositivo potrebbe essere graffiata.

Caratteristiche della stazione meteo con orologio radiocontrollato

Stazione meteo

• Previsioni meteo animate
• Indicazione temperatura interna ed esterna (°C e °F)
• Igrometro interno ed esterno (%)
• Indicazione del punto di rugiada e dell'indice di calore
• Indicazione di muffa e del benessere
• Allarme gelo
• Orologio radiocontrollato (segnale orario DCF) con due sveglie e funzione di ripetizione SNOOZE
• Indicazione della data e dei giorni della settimana
• Display LCD con retroilluminazione e visualizzazione a proiezione
• 4 livelli di luminosità regolabili
• Visualizzazione con proiezione girevole a 180°

Sensore radio esterno

- Portata fino a 60 metri (in campo aperto)

Stazione base

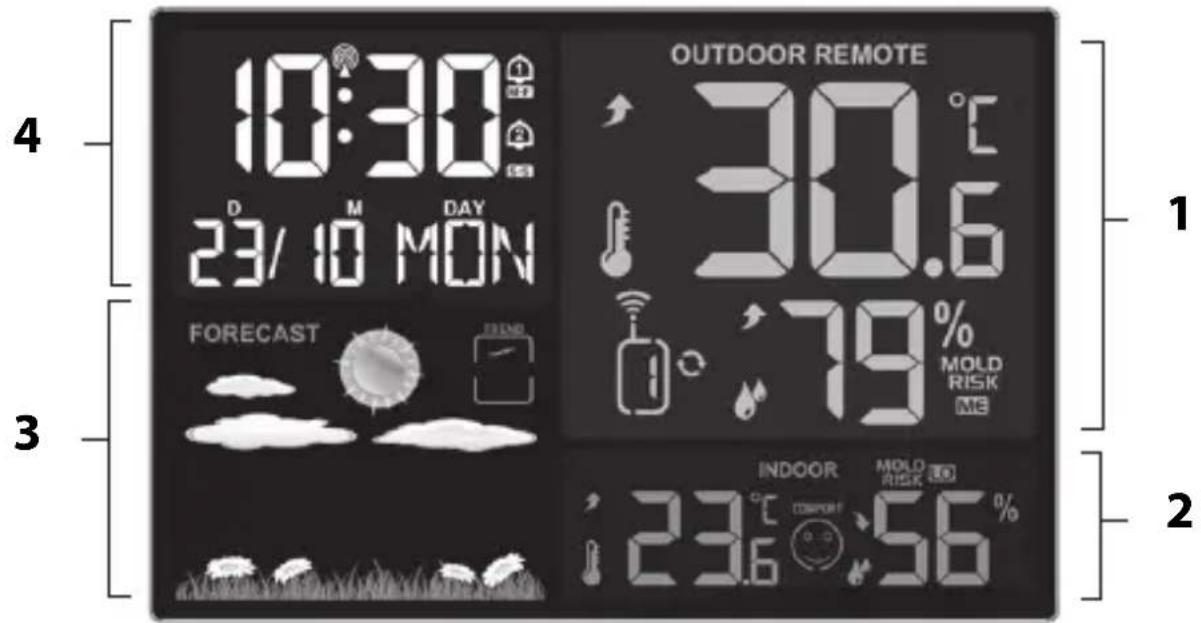

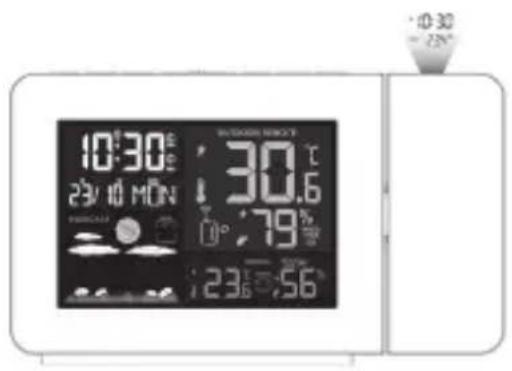

Lato anteriore

10:30 23V 10 MUN 30.6 79% 23:56 10:30 23°

10:30 D M DAY 23/10 MON FORECAST INDOOR MOLD RISK 79% MOLD RISK INDOOR MOLD RISK 23.6 5.6 %

1 Vedere "Dati meteo nelle aree esterne".
2 Vedere "Dati meteo nelle aree interne".
3 Vedere "Previsioni del tempo e tendenza del tempo"
4 Vedere "Indicazione dell'ora, della data e della settimana".

Lato posteriore

6 7 8 9 10 11 AC 5V

6 Proiettore girevole
7 Sensore di temperatura
8 Vano batteria per accumulatore CR2032, 3 V
9 Accensione e spegnimento della proiezione
10 Attivazione e disattivazione della sveglia 1 e 2
11 Presa di collegamento AC 5 V per l'adattatore di rete

Senza illustrazione:

-Alimentatore

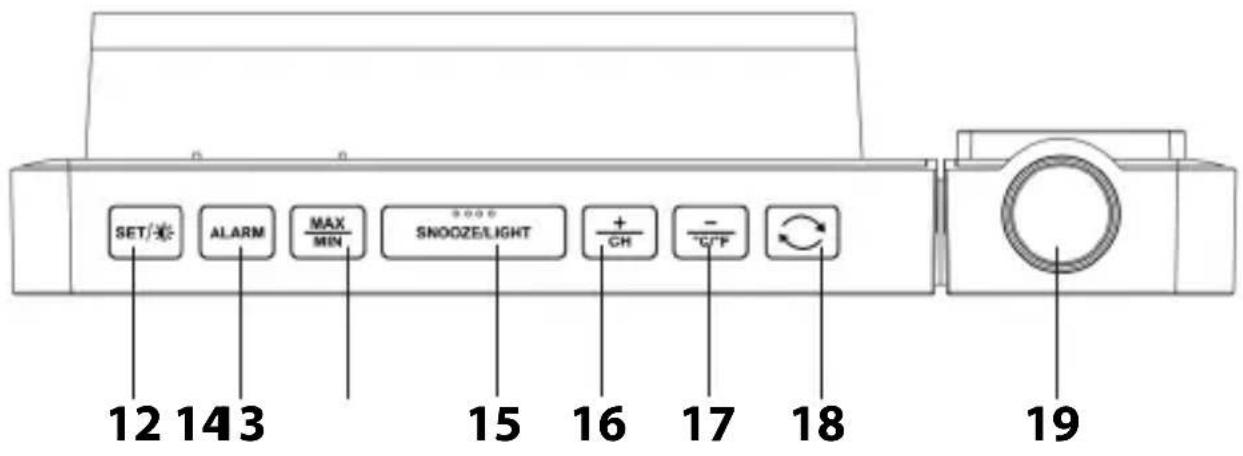

Vista dall'alto

SET/× ALARM MAX MIN 3000 SNOOZE/LIGHT +CH -°C/°F 12 14 3 15 16 17 18 19

12 Regolazione dell'illuminazione del display

13 · Passaggio alla modalità di impostazione dell'orario per la sveglia

- Visualizzazione degli orari della sveglia

14 Richiamo dei valori MIN e MAX memorizzati

15 • Attiva/Disattiva l'illuminazione del display

- Attivazione ripetizione della sveglia

16 · Selezione del sensore radio

- Impostazione dei valori (verso l'alto)

17 · Impostazione manuale della trasmissione radio

- Interruzione della trasmissione radio

- Selettore unità di misura della temperatura

18 Capovolgimento a specchio della proiezione

19 Obiettivo del proiettore

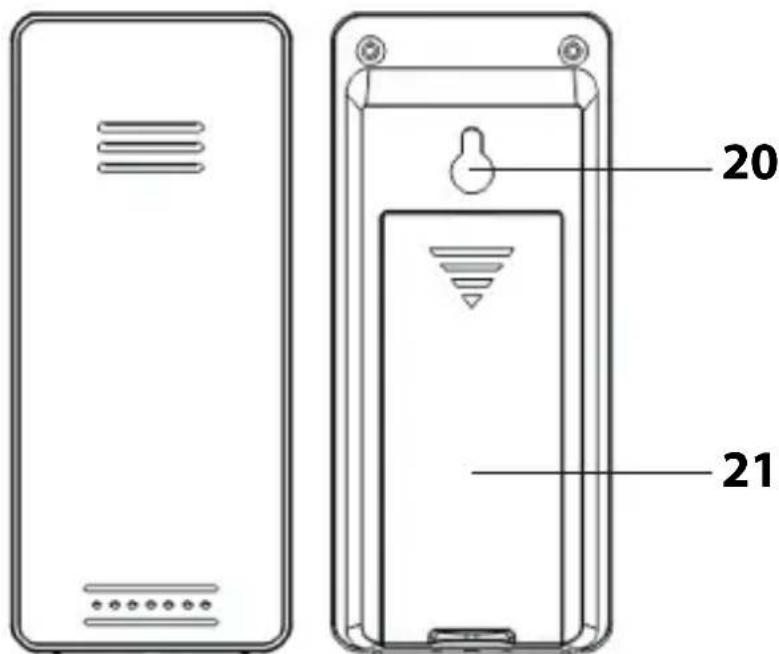

Sensore radio esterno

20 21

20 Occhiello di sospensione
21 Portabatterie (2x LR03, 1,5 V)

• Procedere nell'ordine indicato e inserire prima le batterie nel sensore radio. Solo in questo modo la stazione meteo funzionerà correttamente.
• Non usare batterie ricaricabili, poiché la loro tensione è troppo bassa (solo 1,2 V invece di 1,5 V). Questo comprometterebbe, tra l'altro, l'accuratezza dei dati misurati.
• Se possibile, utilizzare batterie alcaline anziché zinco-carbone. Le batterie alcaline durano di più e sono più adatte ad un uso esterno a basse temperature.

Sensore radio esterno

1. Rimuovere il coperchio del vano batteria situato sul retro del sensore esterno, applicando una leggera pressione sulla freccia stampata. Per rimuovere il coperchio del vano batteria dal sensore esterno, farlo scorrere nella direzione indicata dalla freccia.
2. Inserire due batterie di tipo LR3/R3 (AAA)/1,5 V come indicato sul fondo del vano batterie. Rispettare la corretta polarità (+/-).
3. Rimettere a posto il coperchio del vano batteria del sensore esterno.

Stazione base

La stazione base può funzionare solo tramite alimentazione elettrica. In caso di mancanza di corrente, l'accumulatore garantisce solo che le impostazioni vengano memorizzate per diverse ore e non vadano perse.

Batteria di riserva

La stazione base può essere utilizzata anche senza accumulatore. Tuttavia non è consentito l'utilizzo con solamente l'accumulatore.

1. Con una moneta o simili, aprire il vano batteria sul retro della stazione base ruotando fino in fondo il coperchio rotondo in senso antiorario.
2. Rimuovere il coperchio.
3. Spingere le batterie contro le molle di contatto sotto le grandi linguette di bloccaggio angolari. La batteria scatta poi in posizione sotto le alette di fissaggio laterali in modo che la batteria si inserisca saldamente nell'apposita sede.
   Rispettare la corretta polarità. Il polo positivo (+) deve essere rivolto verso l'alto.

Riposizionare il coperchio del vano batteria e ruotarlo fino in fondo in senso orario. Effettuazione del collegamento elettrico

ATTENZIONE a eventuali danni al prodotto

- Utilizzare solo l'alimentatore fornito.

1. Innestare la spina dell'adattatore di rete in dotazione nel connettore AC 5V della stazione base.
2. Inserire la spina dell'alimentatore in una presa la cui tensione corrisponda a quella indicata nella scheda dei "Dati tecnici".
3. Attendere circa 30 minuti. per consentire alla stazione base di raccogliere i dati meteo e ricevere il segnale dal trasmettitore del segnale orario.

Avvio della ricezione

Non appena la stazione base viene alimentata, tutti gli indicatori appaiono sul display per un breve istante e il display si illumina.

Poi, il dispositivo entrerà in modalità di ricezione; il numero di onde radio indica la qualità del segnale ricevuto: quante più onde radio appaiono sul display, tanto più forte sarà il segnale radio.

Durante la ricezione, solo il pulsante è attivo, tutti gli altri pulsanti sono disattivati.

• Dopo breve tempo nel display vengono visualizzati i dati meteo rilevati dal sensore radio esterno. Da questo momento in poi tali dati saranno trasmessi più volte al minuto e costantemente aggiornati.
• Non appena il segnale del trasmettitore del segnale orario viene ricevuto con sufficiente intensità, sul display vengono visualizzati in modo permanente i dati corrispondenti e il simbolo della torre radio. Questo processo può durare alcuni minuti.

Da questo momento, la stazione meteo entrerà automaticamente ogni notte più volte in modalità di ricezione. L'ora visualizzata sarà sincronizzata con quella del trasmettitore del segnale orario.

Se il dispositivo non riceve un segnale sufficientemente forte, la stazione base uscirà dalla modalità di ricezione e l'icona dell'antenna trasmittente si spegnerà. La ricezione sarà riavviata in un secondo momento.

In tal caso, l'indicazione dell'orario avviene lo stesso (a partire dall'orario iniziale "00:00").

Lista di controllo con indicazione dei dati sul display

Nessuna indicazione dei dati dal trasmettitore di segnale orario
1.	Dapprima, controllare che la stazione base sia collocata in una posizione adeguata, consultare in proposito la sezione "Scelta della posizione".
2.	Avviare di nuovo il processo di ricezione manualmente tenendo premuto il tasto per circa 3 secondi.
3.	Attendere che la stazione base torni automaticamente a ricevere in un secondo momento. Di solito, la ricezione è migliore durante le ore notturne.
4.	Effettuare le impostazioni manuali, se la ricezione non è possibile nella posizione scelta, si veda "Impostazione manuale di ora e data".
Nessuna indicazione di dati dal sensore radio esterno
1.	Verificare se le batterie sono inserite correttamente.
2.	Assicurarsi che il luogo del sensore esterno sia adatto, vedere “Scelta del luogo”.
3.	Tenere premuto il tasto 📄 per avviare la ricezione radio manuale del sensore esterno.

Impostazione manuale di ora e data

Se si attendono più di 30 secondi circa tra una pressione e l'altra dei tasti, il processo di regolazione termina automaticamente e sarà necessario ripeterlo da capo.

1. Tenere premuto il tasto finché nel display non lampeggia il simbolo della torre di trasmissione e "ON" o "OFF".
2. Tramite il tasto o impostare la ricezione automatica del trasmettitore del segnale orario su "ON" (consigliato).

3. Premere 📂 per memorizzare l'impostazione. Sul display "00".

4. Procedere come descritto.

-Premere ogni volta SET/XP, per salvare un'impostazione.

-Premere il tasto 📄 o 📋 per impostare il valore desiderato.

5. Eseguire le impostazioni seguenti:

-Fuso orario del luogo in cui ci si trova (per l'Europa continentale scegliere 00)
-Visualizzazione in formato 24 o 12 ore
-Ore
-Minuti
-Anno
-Mese
-Giorno
-Formato data
-Lingua (si riferisce solo alla visualizzazione del giorno della settimana)
-Indicazione del meteo

6. Infine, premere SET/01.

Avvio manuale della ricezione radio

Se il simbolo del segnale radio non appare nella parte sinistra dello schermo, vuol dire che il dispositivo non è più in grado di ricevere segnali radio dal trasmettitore del segnale orario. Anche in tal caso, l'indicazione dell'orario continua ad apparire con precisione.

-Tenere premuto il tasto finché il simbolo del segnale radio non riappare. In tal modo la ricezione di segnale è stata avviata manualmente.

Note:

• Se la ricezione non è andata a buon fine, il simbolo della ricezione radio scompare dopo alcuni minuti, ma l'orario continua ad essere correttamente indicato sullo schermo.
• Se la ricezione ha luogo, la stazione base si sintonizza sull'orario dell'emittente del segnale orario. Se sono già state effettuate impostazioni manuali della data e dell'ora, queste vengono regolate automaticamente.

Scelta della posizione

ATTENZIONE a eventuali danni al prodotto

• Proteggere la stazione base da polvere, urti, temperature estreme, umidità e luce solare diretta.
• Proteggere la stazione base dall'umidità. Collocare la stazione base solo in un ambiente interno asciutto.

Ricezione radio tra la stazione base e il sensore radio esterno

• La distanza massima tra la stazione base e il sensore esterno è di 60 metri. Tale distanza è però possibile solo in presenza di una linea di visibilità non ostruita.

• Particolari materiali da costruzione eventualmente interposti, come il cemento armato, tendono a ridurre o impedire la ricezione del segnale scambiato tra la stazione base e il sensore esterno.

• Anche dispositivi quali televisori, telefoni cordless, computer e tubi fluorescenti, possono disturbare la trasmissione.

• Non collocare la stazione base e il sensore esterno direttamente sul terreno. Questo ne limiterebbe la distanza di funzionamento.
• A causa delle basse temperature invernali, le prestazioni delle batterie del sensore esterno tendono a diminuire sensibilmente. Anche questo fattore può ridurre la distanza di trasmissione.

Ricezione tra il trasmettitore di segnale orario e la stazione base

• Tenerlo lontano da televisori, computer e monitor. Inoltre, anche le stazioni base dei telefoni cordless non dovrebbero essere collocate nelle immediate vicinanze della stazione base.
• Di solito, la ricezione è migliore durante le ore notturne. Per cui, se la stazione base non riceve alcun segnale durante il giorno, è molto probabile che la ricezione avverrà di sera, in modo rapido e a piena potenza.
• A seconda della posizione è possibile che in casi individuali la stazione base riceva i segnali da un altro trasmettitore del segnare orario o anche alternativamente da due trasmettitori del segnale orario. Questo non è un difetto. In questo caso modificare la posizione della stazione base.
• Anche condizioni meteo avverse possono produrre interferenze alla ricezione, ad esempio in caso di temporali.

- Occasionalmente, ad esempio in caso di lavori di manutenzione, possono verificarsi delle interruzione del segnale.

Installazione della stazione base

-Collocare la stazione base quanto più vicino possibile a una finestra. Qui di solito la ricezione è migliore.

Collocazione del sensore esterno

PERICOLO di lesioni gravi

-Se l'unità è installata su muro, è importante che nel luogo dell'installazione non ci siano cavi elettrici e condutture del gas o dell'acqua. Altrimenti, quando si praticano dei fori, sussiste il pericolo di scosse elettriche.

Il sensore radio esterno dispone di un occhiello di sospensione sul retro.

-Collocare o fissare il sensore esterno in posizione protetta dall'esposizione diretta agli agenti atmosferici (pioggia, sole, vento.). Posizioni consigliate per l'installazione sono, ad esempio, sotto una tenda o sotto la copertura dei posti auto.

Utilizzo di sensori radio aggiuntivi

La stazione di base è impostata come radiosveglia. È possibile utilizzare fino a tre sensori esterni.

Per maggiori informazioni o per ordine contattare [e-mail].

• I sensori esterni radio possono essere collocati in stanze diverse o all'aperto.
• Ad ogni sensore deve essere assegnato un numero (= n. del canale di trasmissione).
• Il sensore standard incluso nella fornitura ha sempre il numero di canale 1. Questo numero è fisso e non può essere modificato.

Procedere come segue:

1. Posizionare la stazione base e i nuovi sensori esterni vicini tra loro.
2. Rimuovere il coperchio del vano batterie dal retro dei sensori esterni.
3. Utilizzare gli interruttori per impostare un canale separato per ogni nuovo sensore esterno. Poiché il sensore incluso nella fornitura utilizza per impostazione predefinita il canale 1, selezionare il canale 2 per il secondo sensore e il canale 3 per il terzo.
4. Inserire due batterie del tipo illustrato sul fondo. Fare attenzione alla corretta polarità (+/-).
5. Richiudere il coperchio del vano batterie.

Con il tasto 🚠, selezionare il sensore esterno corrispondente (1, 2 o 3), per visualizzarne i dati. Note:

- È possibile inoltre premere più volte il tasto finché nel display della stazione base accanto al numero del sensore esterno non viene visualizzato questo segnale indica che i dati dei sensori esterni saranno automaticamente rilevati e mostrati uno dopo l'altro.

- Se il numero di canale non viene visualizzato dopo aver inserito le batterie, premere il pulsante TX sul relativo sensore radio. In questo modo i dati meteo sono forniti direttamente alla stazione meteo.

Infine, collocare il nuovo sensore nel luogo in cui si intende utilizzarlo.

Informazioni sul trasmettitore di segnale orario DCF77

L'orologio a controllo radio, compreso nella stazione meteo, riceve il segnale radio dal trasmettitore del segnale di sincronizzazione orario DCF77. Che trasmette l'ora esatta e ufficiale dalla Germania sulla frequenza a onde lunghe 77,5 kHz.

Il trasmettitore è situato a Mainflingen, nei pressi di Francoforte sul Meno, e il suo segnale raggiunge orologi radiocontrollati in un raggio di fino a 2.000 km nell'Europa occidentale.

Non appena la stazione base riceve corrente, essa entra in modalità di ricezione, mettendosi alla ricerca del segnale proveniente dal trasmettitore DCF77. Quando la ricezione del segnale orario è sufficientemente forte, data e ora compariranno sullo schermo.

La stazione base passa in modalità ricezione più volte al giorno, per sincronizzare l'orario con il segnale radio proveniente dal trasmettitore DCF77. In caso di mancata ricezione, ad esempio durante un forte temporale, il dispositivo continuerà a funzionare normalmente ed accederò alla modalità di ricezione alla prossima ora impostata.

Visualizzazione del display della stazione base

Dati meteo nelle aree esterne

OUTDOOR REMOTE 30.6°C 7 1 2 3 6 79% MOLD RISK MB 5 4

1 Temperatura esterna in °C o °F
2 Umidità in percentuale
3 Rischio muffa: LO = basso, ME = medio, HI = alto
4 Tendenza per l'umidità dell'aria, vedere "Tendenza per la temperatura e per l'umidità dell'aria"
5 Simbolo per il cambio automatico della visualizzazione dei sensori esterni (solo quando più di un sensore esterno è collegato alla stazione meteo).
6 Indicazione del canale di trasmissione corrente.
7 Tendenza per la temperatura, vedere "Tendenza per la temperatura e per l'umidità dell'aria"

Dati meteo nelle aree interne

INDOOR MOLD 23.6 % CONSPORT 5 4 3 1 2

1 Rischio muffa: LO = basso, ME = medio, HI = alto
2 Umidità in percentuale
3 vedere "Indice della sensazione di benessere"
4 Temperatura in gradi Celsius o Fahrenheit
5 Tendenza per la temperatura, vedere "Tendenza per la temperatura e per l'umidità dell'aria"

Indicazione dell'ora, della data e della settimana

1 2 3 4 5 10:30 D M DAY 23/10 MON

1 Simbolo per la ricezione radio del segnale DCF77
2 La sveglia 1 è attiva ("M-F" = lunedì - venerdì)
3 La sveglia 2 è attiva ("S-S" = sabato - domenica)
4 Data, mese e giorno della settimana (in base all'impostazione)
5 Orario in formato 12 o 24 ore

Previsioni del tempo e tendenza del tempo

Dopo la messa in funzione, la stazione meteo impiega circa 12 ore per raccogliere ed elaborare i dati ricevuti e produrre previsioni del tempo attendibili.

Le previsioni del tempo sono prodotte utilizzando i dati raccolti e le variazioni della pressione atmosferica.

Le previsioni coprono un'area con un raggio di circa 30 - 50 km dalla stazione e sono valide per le prossime 12 - 24 ore.

La percentuale di precisione delle previsioni del tempo è di circa il 75%.

FORECAST TREND

forte pioggia/temporale neve

Insieme alla tendenza della pressione atmosferica, è possibile ottenere ulteriori informazioni sul tempo.

pressione atmosferica in aumento

pressione atmosferica invariata

pressione atmosferica in diminuzione

Due esempi:

• Le previsioni indicano pioggia, la pressione è in rapida diminuzione >> sono probabili forti piogge.
• Le previsioni indicano pioggia, la pressione atmosferica è salita nelle ultime 12 ore, ma poi è leggermente diminuita nelle ultime 3 ore >> pioggia leggera probabile.

Tendenza della temperatura e dell'umidità

Per i valori di temperatura e umidità misurati dalla stazione base e dal sensore esterno, la tendenza viene visualizzata sotto forma di freccia:

in aumento

in diminuzione

nessuna indicazione invariata

Ulteriori dati meteo e funzioni

Indicatore del livello di benessere

L'indice di benessere unisce temperatura (T) e umidità (L). I valori vengono misurati dalla stazione base.

T: molto piacevole

L: molto piacevole

T: piacevole

L: piacevole

T: un po' troppo freddo o caldo

L: un po' troppo secco o umido

T: troppo freddo o caldo

L: chiaramente troppo secco o umido

T: molto freddo o caldo

L: molto secco o umido

Dati meteorologici memorizzati

Premere ripetutamente il tasto per visualizzare i seguenti valori delle ultime 24 ore:

- temperatura interna ed esterna massima e minima con indicazione dell'umidità corrispondente,

- Punto di rugiada (esterno)

- Indice di calore (esterno)

- Il punto di rugiada è la temperatura al di sotto della quale il vapore acqueo si separa sotto forma di rugiada o nebbia dall'aria umida.

- L'indice di calore è determinato dalla temperatura e dall'umidità relativa e indica la temperatura percepita.

• Premere 1 volte per: visualizzare i valori della temperatura MAX
• Premere 2 volte per: visualizzare i valori della temperatura MIN
• Premere 3 volte per: visualizzare il punto di rugiada
• Premere 4 volte per: visualizzare l'indice di calore
• Premere 5 volte per: la visualizzazione normale del display

Nel caso in cui nel display viene visualizzato "LL.L" o "HH.H", significa che la temperatura è inferiore o superiore al campo di visualizzazione

Visualizzazione dei valori dei sensori esterni aggiuntivi

Solamente se alla stazione meteorologica wireless sono collegati più sensori esterni:

-Durante la visualizzazione premere il tasto

Cancellazione die valori MAX/MIN memorizzati:

-Durante la visualizzazione tenere premuto il tasto per circa 3 secondi, finché i valori mostrati MAX e MIN per la temperatura non scompaiono.

Allarme gelo

Non appena il sensore esterno misura una temperatura compresa tra -1 e +3 °C (da +30 a +37 °F), sul display lampeggia il simbolo dell'allarme gelo.

Note:

• Anche se l'allarme gelo non lampeggia, vi è sempre il rischio di gelo o di ghiaccio nero a temperature intorno al punto di congelamento. Un sensore esterno può misurare la temperatura locale solo sul luogo di installazione.
• Il lampeggio non può essere disattivato. Si arresta automaticamente non appena la temperatura è al di fuori dell'intervallo specificato.
• Nel caso in cui alla stazione base siano collegati diversi sensori esterni: osservare quale sensore (= osservare il numero del canale sul display) ha fatto scattare l'allarme gelo.

Indicatore di muffa

L'indicatore di muffa (indicazione sul display "MOLD") è determinato dalla temperatura e dall'umidità.

L'indicatore mostra quanto sia alta la probabilità di formazione di muffe.

Indicazioni possibili: LO (bassa), ME (media) e HI (alta).

L'indicatore di muffa è disponibile per le aree interne ed esterne.

Sveglia

Il dispositivo offre la possibilità di impostare due sveglie indipendenti l'una dall'altra:

• Una sveglia da lunedì a venerdì (Indicazione sul display "M-F") e
• una sveglia da sabato a domenica (Indicazione sul display "S-S").
• Inoltre, è possibile combinare entrambe le sveglie in modo da essere svegliati alla stessa ora per tutta la settimana.

Impostazione della sveglia

Se tra una pressione del tasto e l'altra passano più di 30 secondi, la procedura di impostazione è terminata e deve essere ripetuta.

Entrambe le sveglie vengono impostate nello stesso modo.

1. Selezionare "AL1" con il tasto ALARM.

Prestare attenzione alle indicazioni sul display.

1. Tenere premuto per alcuni secondi, fino a quando l'icona della sveglia lampeggia.
2. Mediante il tasto 🧑️ o 🧑️ impostare l'ora della sveglia desiderata.
3. Premere ALARM. I minuti dell'ora della sveglia lampeggeranno sul display.
4. Mediante il tasto + CH o impostare i minuti della sveglia desiderati.
5. Premere ALARM

Nel display lampeggia "M-F".

1. Con il tasto o ,impostare i periodi di attivazione della sveglia desiderati: "M-F", "S-S" oppure "M-F" e "S-S".
2. Premere ALARM

Nel display lampeggia "05" (= impostazione standard di 5 minuti) e "Z".

1. Con il tasto ☐ o ☐ impostare l'intervallo di tempo desiderato per la funzione Snooze (intervallo di tempo tra due allarmi). Se si seleziona "OFF", la funzione Snooze viene disattivata.
2. Premere ALARM
3. Procedere come descritto per effettuare le stesse impostazioni per ALARM2. Se non si desidera impostare una seconda sveglia è sufficiente premere ripetutamente 📄, fino al ritorno alla visualizzazione normale.

Attivazione e disattivazione della sveglia

-Spostare uno o entrambi gli interruttori situati sul retro del dispositivo ALARM1 e ALARM2 su ON.

Il display mostra di conseguenza "M-F" o "S-S" o "M-F" e "S-S".

La funzione della sveglia è attivata.

Per disattivare una sveglia, spostare l'interruttore corrispondente su OFF.

Risveglio

All'ora impostata, l'unità emetterà un segnale di sveglia la cui intensità aumenterà in maniera graduale.

Disattivazione della sveglia

-Premere un pulsante della stazione base (tranne SNOOZE/LIGHT) per disattivare la sveglia. Suonerà nuovamente dopo 24 ore.

FunzioneDlarresto automatico

Se non viene premuto alcun tasto, la sveglia si spegne automaticamente dopo 2 minuti. Suonerà nuovamente dopo 24 ore.

Ripetizione della sveglia (funzione Snooze)

- Quando la sveglia suona, premere una volta il pulsante

Il segnale della sveglia si interrompe in base all'impostazione effettuata (Impostazione predefinita: 5 minuti). Dopodiché, il dispositivo si riaccende e la sveglia suona di nuovo. Questa azione può essere ripetuta più volte.

-Per terminare la modalità Snooze, premere un tasto qualsiasi (eccetto SNOOZE/LIGHT) oppure tenere premuto per più di 2 secondi.

Utilizzo della proiezione

La proiezione funziona solamente quando la stanza è sufficientemente buia.

1. Rivolgere il proiettore verso una parete o il soffitto. Distanza consigliata: da 1 a 3 metri.
2. Spostare l'interruttore Projection su ON.
3. Premere il tasto 📊, nel caso in cui la proiezione sulla parete o il soffitto sia invertita a specchio.

La proiezione mostra l'ora e la temperatura interna ed esterna, con l'indicazione che cambia ogni 5 secondi. Per la temperatura esterna (canali 1-3), viene sempre visualizzato il valore che appare contemporaneamente anche sul display.

• Premendo 🕒 per più di 3 secondi, è possibile diminuire o aumentare la luminosità della proiezione.
• Durante la ricezione dei dati dal trasmettitore del segnale orario, la proiezione viene automaticamente interrotta per evitare interferenze di ricezione.

Illuminazione del display

-Premere ripetutamente per selezionare la luminosità del display desiderata.

-Premere SNOOZEILIGHT per illuminare il display al massimo per circa 15 secondi.

Durante la ricezione dei dati dal trasmettitore del segnale orario, l'illuminazione del display viene automaticamente interrotta per evitare interferenze di ricezione.

Selettore unità di misura della temperatura

-Premere per cambiare unità di misura tra gradi Celsius (°C) e Fahrenheit (°F).

Indicazione di sostituzione della batteria

La stazione base e il sensore esterno dispongono entrambi di un'indicazione di sostituzione della batteria.

Se viene mostrato il simbolo 📋, significa che è necessario sostituire completamente le batterie del dispositivo in questione.

Solo nel caso in cui alla stazione meteorologica wireless siano stati collegati diversi sensori esterni: osservare l'indicazione dei canali per sostituire le batterie per il sensore esterno corrispondente.

Pulizia

1. staccare la spina dell'alimentatore dalla stazione base.
2. Se necessario, strofinare la stazione base e il sensore esterno con un panno morbido leggermente inumidito.

Risoluzione dei problemi

Problema Possibile causa
Al momento la ricezione del segnale DCF77 è impossibile.	· Controllare la posizione in cui è situato il dispositivo.· Se necessario, avviare la procedura manuale di ricezione del segnale.· Impostare manualmente l'orario.
L'indicazione della temperatura del sensore esterno appare troppo alta.	· Controllare che il sensore non sia esposto direttamente alla luce solare.
Il display mostra "H.HH" o "LL.L" al posto dei valori di misurazione.	· I valori si trovano sopra o sotto l'intervallo di misura.
Il display è illeggibile, la funzione non è chiara oppure i valori sono chiaramente errati.	Ripristinare le impostazioni di fabbrica della stazione meteo.1. Rimuovere le batterie dal sensore esterno e scollegare la spina dell'adattatore CA per la stazione base dalla presa di corrente.2. Attendere qualche istante.3. Procedere come descritto al punto "Messa in funzione".
La stazione base non riceve segnali dal sensore esterno.	Assicurarsi che non ci siano dispositivi elettrici che possano causare interferenze, in prossimità del sensore radio o della stazione base.Controllare le batterie nel sensore esterno.Avvicinare la stazione base al sensore esterno o viceversa.
Il tempo differisce esattamente di una o due ore.	Probabilmente, si è impostato un fuso orario sbagliato. Selezionare "00" per l'Europa continentale.
La sveglia non ha suonato.	È stato attivato l'orario di sveglia corretto? Controllare se il giorno della sveglia e l'impostazione ("M-F" o "S-S") corrispondono.

Dati tecnici

Stazione base

Modello: Stazione meteo WS 1911

Ingresso: 5 V\~

-Umidità atmosferica: 20 - 95%

Sensore radio esterno

Batterie: 2 di tipo LR6 (AA) da 1,5 V

Portata:

- Temperatura: da -40 a 70 °C (da -40 a 158 °F)

-Umidità atmosferica: come per la stazione di base

Portata: circa 60 metri (in campo aperto)

Frequenza di trasmissione: 433,92 MHz

Max. potenza di trasmissione: + 10 dBm

Alimentatore

Ingresso: 230 V\~, 50 Hz

Uscita: 5 V\~ / 150 mA

Classe di protezione:

Distributore: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Amburgo, Germania

I nostri prodotti sono costantemente sviluppati e perfezionati. Pertanto, modifiche tecniche e nel design sono possibili in qualsiasi momento.

Dichiarazione di conformità

Con la presente, Waagen-Schmitt GmbH dichiara che la stazione meteorologica WS 1911 è conforme alle direttive 2014/53/UE e 2011/65/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.ade-germany.de/doc

La presente dichiarazione perde ogni sua validità qualora al dispositivo vengano apportate modifiche senza la nostra autorizzazione.

Amburgo, gennaio 2021

Waagen-Schmitt GmbH

Garanzia

Gentile Cliente,

La ditta Waagen-Schmitt GmbH garantisce la riparazione o la sostituzione gratuita dell'unità per un periodo di 2 anni a partire dalla data di acquisto, nel caso di difetti di materiale o fabbricazione del prodotto.

A tale scopo, consegnare al rivenditore il prodotto e la prova di acquisto (citando i motivi del reclamo).

Smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio nella raccolta differenziata. Conferire il cartone nella raccolta della carta e la pellicola in quella del materiale riciclabile.

Smaltimento del prodotto

Smaltire il prodotto secondo le norme vigenti nel proprio paese.

Il dispositivo non deve essere smaltito con i normali rifiuti domestici

Al termine della sua vita utile, l'apparecchio deve essere smaltito in modo appropriato. In tal modo si rende possibile il riutilizzo del materiale riciclabile contenuto nell'apparecchio limitando l'impatto sull'ambiente. Smaltire l'apparecchio usato presso un centro di raccolta per rifiuti elettrici o un centro di riciclaggio. Per ulteriori informazioni rivolgersi alla ditta di smaltimento locale o alla propria amministrazione comunale.

Le batterie e gli accumulatori non devono essere smaltiti con i rifiuti domestici

Le batterie e gli accumulatori devono essere consegnati presso un centro di raccolta comunale o di quartiere, oppure presso il proprio rivenditore, al fine di garantire il loro smaltimento in modo rispettoso dell'ambiente.

Szanowny Kliencie!
