| Marque / Fabricant | dormakaba (anciennement DORMA / KABA) |
| Modèle | ES84 |
| Type de produit | Gâche électrique basse saillie tout-en-un |
| Alimentation électrique | 12 V / 24 V CA ou CC |
| Solénoïde | Mono-solénoïde multi-tension |
| Mode de verrouillage | Fail-safe / Fail-secure sélectionnable |
| Réglage de position | Ajustement horizontal intégré |
| Connectique | Connecteurs enfichables (plug-in) |
| Force de maintien | Jusqu'à 680 kg (1 500 lb) |
| Profil | Basse saillie (low profile) |
| Mainerie | Sans main (non-handed) |
| Applications | Portes d'entrée, portes coupe-feu, issues de secours, locaux commerciaux |
| Certification | UL / CUL |
FOIRE AUX QUESTIONS - ES84 KABA
A quoi sert la gâche électrique KABA ES84 ?
La KABA ES84 est une gâche électrique basse saillie tout-en-un pour entrées à pène demi-tour (centerline latch). Elle permet de contrôler l'accès à une porte depuis un système de contrôle d'accès (badge, digicode, interphone) en libérant le pène sur commande électrique.
Quelles tensions d'alimentation le ES84 accepte-t-il ?
Le ES84 accepte le 12 V et le 24 V, aussi bien en courant alternatif (CA) qu'en courant continu (CC). Son solénoïde multi-tension unique s'adapte sans réglage supplémentaire à l'une ou l'autre de ces alimentations.
Quelle est la différence entre le mode fail-safe et le mode fail-secure ?
Fail-safe (normalement déverrouillé) : la porte s'ouvre automatiquement en cas de coupure de courant, ce qui est requis sur les voies d'évacuation. Fail-secure (normalement verrouillé) : la porte reste verrouillée sans courant, privilégié pour les zones sécurisées. Le ES84 permet de choisir ce mode sur la gâche elle-même.
Comment sélectionner le mode fail-safe ou fail-secure sur le ES84 ?
Le mode de verrouillage est sélectionnable directement sur le corps de la gâche, généralement via un cavalier ou un commutateur accessible après ouverture du boîtier. Reportez-vous à la notice d'installation fournie avec le produit pour la position exacte de ce sélecteur.
Pourquoi la gâche ES84 ne libère-t-elle pas le pène à la commande ?
Vérifiez en priorité : la présence de la tension d'alimentation (12 ou 24 V CA/CC), le bon raccordement sur les connecteurs enfichables et la position du sélecteur fail-safe/fail-secure. Un mauvais alignement horizontal du boîtier peut également empêcher le pène d'entrer correctement dans la gâche.
Comment régler l'alignement horizontal du ES84 ?
La gâche ES84 intègre un réglage horizontal. Desserrez les vis de fixation du boîtier, glissez-le jusqu'à l'alignement correct avec le pène de la serrure, puis resserrez. Ce réglage compense les légers défauts d'aplomb entre le vantail et le dormant.
Le ES84 est-il compatible avec les portes coupe-feu et les issues de secours ?
Oui, la gamme ES Series dormakaba est conçue pour les portes coupe-feu, pare-fumée et les portes sur issues de secours. La gâche est certifiée UL/CUL. Vérifiez que la référence commandée correspond bien à l'indice de résistance au feu exigé par votre installation.
Quelle est la différence entre le ES84 et le ES86 ?
Le ES84 est la version basse saillie (low profile), adaptée aux faux-dormants fins et aux profilés étroits. Le ES86 est la version profil standard pour les dormants classiques. Leurs caractéristiques électriques et fonctionnelles sont identiques.
Comment câbler le ES84 dans un système de contrôle d'accès ?
La gâche utilise des connecteurs enfichables (plug-in) intégrés pour un raccordement rapide sans soudure. Branchez les fils de la centrale de contrôle d'accès en respectant la polarité si vous utilisez du courant continu.
La gâche KABA ES84 est-elle directionnelle (main gauche ou main droite) ?
Non, la gâche ES84 est sans main (non-handed) : elle s'installe indifféremment sur une porte ouvrant à gauche ou à droite, sans pièce spécifique à commander.
Questions des utilisateurs sur ES84 KABA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Serrure électrique au format PDF gratuitement ! Retrouvez votre notice ES84 - KABA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES84 de la marque KABA.
MODE D'EMPLOI ES84 KABA

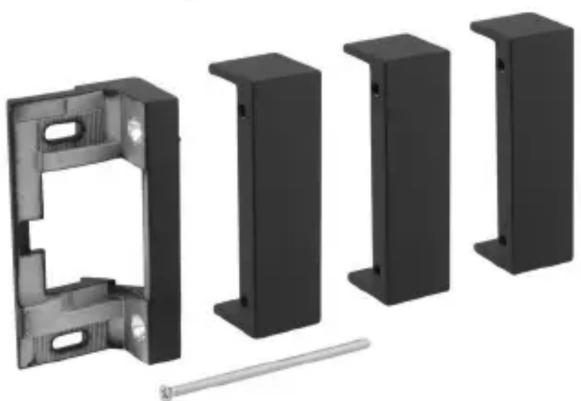

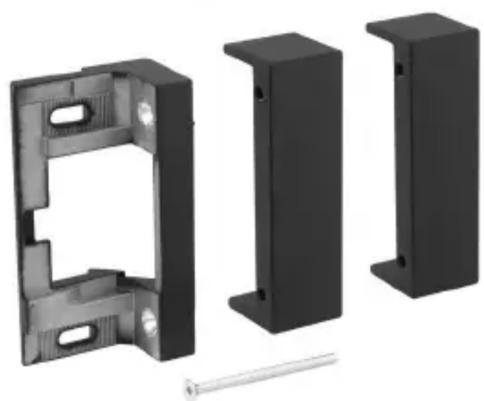

ES84 / ES86 SERIES ELECTRIC STRIKE LIP EXTENSIONS
Electric Strike Accessories
Extension Mounting Instructions
For Center-Hung Doors or Deep-Reveal Frames
1" Extension
6-32 x 1" Screws
2" Extension
6-32 x 2" Screws
3" Extension
6-32 x 3" Screws
NOTE: These ES84 series Low Profile photos show how the extensions mount.
The strike lip bracket will look slightly different on the Standard Profile ES86 series.
