| Caractéristique | Détails |
|---|---|
| Type de siège | Siège de voiture pour enfant |
| Groupes de poids | Groupes 0+/1 (0 à 18 kg) |
| Installation | Installation avec ceinture de sécurité ou système ISOFIX |
| Orientation | Orientation arrière jusqu'à 18 kg, puis avant |
| Système de sécurité | Protection latérale, harnais à 5 points |
| Confort | Rembourrage en mousse, plusieurs positions d'inclinaison |
| Matériaux | Tissu lavable, cadre en plastique robuste |
| Dimensions | Dimensions compactes pour un meilleur ajustement dans le véhicule |
| Poids | Environ 12 kg |
| Entretien | Housse amovible et lavable en machine |
| Normes de sécurité | Conforme aux normes ECE R44/04 |
| Garantie | Garantie de 2 ans |
FOIRE AUX QUESTIONS - RAVA Nuna
Questions des utilisateurs sur RAVA Nuna
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Siège de voiture au format PDF gratuitement ! Retrouvez votre notice RAVA - Nuna et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RAVA de la marque Nuna.
MODE D'EMPLOI RAVA Nuna

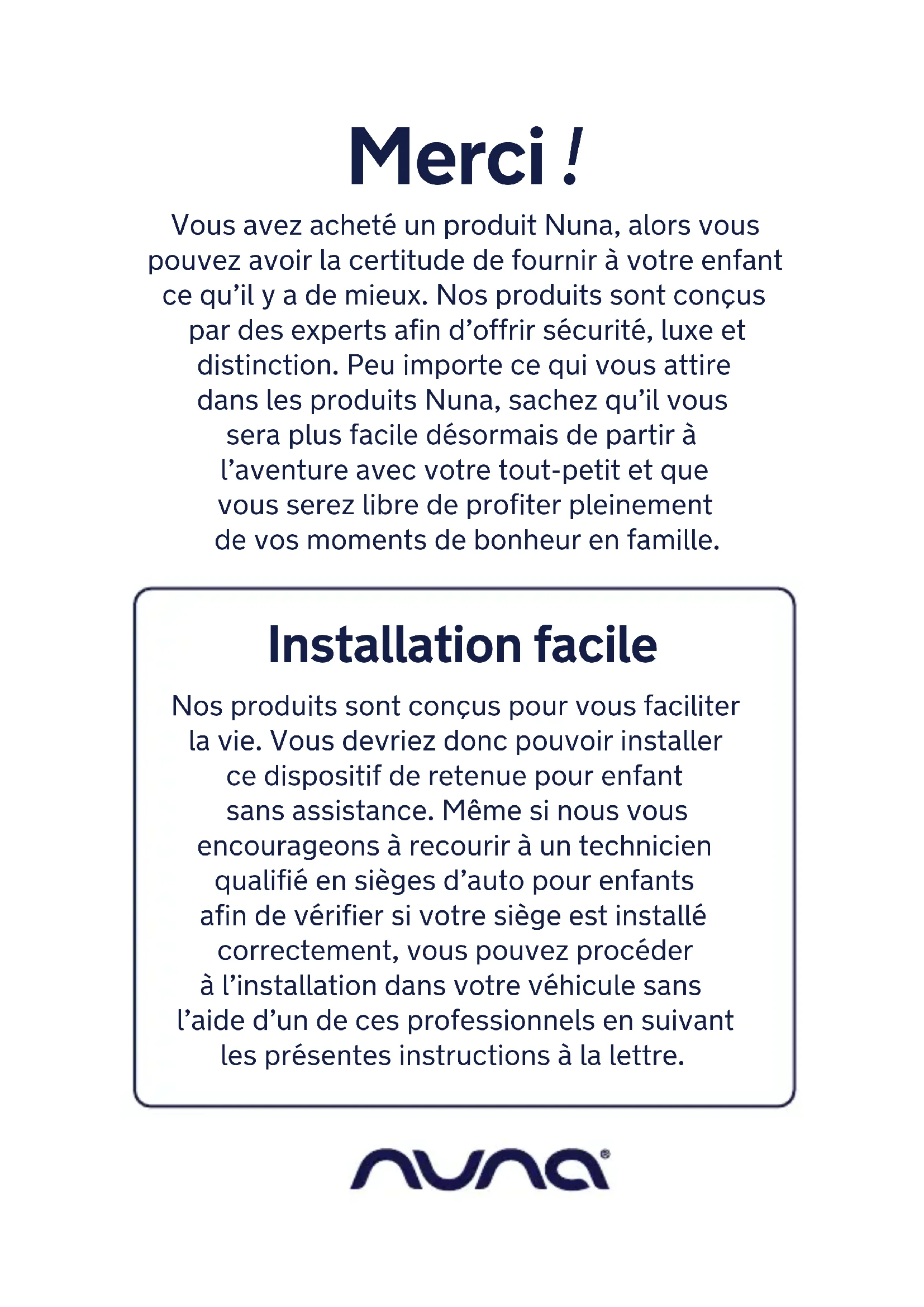

280 RAVA instructions ENInstallation facile Nos produits sont conçus pour vous faciliter la vie. Vous devriez donc pouvoir installer ce dispositif de retenue pour enfant sans assistance. Même si nous vous encourageons à recourir à un technicien qualifié en sièges d’auto pour enfants afin de vérifier si votre siège est installé correctement, vous pouvez procéder à l’installation dans votre véhicule sans l’aide d’un de ces professionnels en suivant les présentes instructions à la lettre. Merci ! Vous avez acheté un produit Nuna, alors vous pouvez avoir la certitude de fournir à votre enfant ce qu’il y a de mieux. Nos produits sont conçus par des experts afin d’offrir sécurité, luxe et distinction. Peu importe ce qui vous attire dans les produits Nuna, sachez qu’il vous sera plus facile désormais de partir à l’aventure avec votre tout-petit et que vous serez libre de profiter pleinement de vos moments de bonheur en famille.82 RAVA – Mode d’emploi
MISE EN GARDE : L’utilisateur doit lire attentivement, comprendre et suivre toutes les instructions et mises en garde dans le présent manuel et sur les étiquettes de l’ensemble de retenue pour enfant. Si cette consigne n’est pas respectée, l’enfant pourrait subir des BLESSURES GRAVES ou MORTELLES. Ranger le manuel dans la poche derrière la base pour consultation ultérieure.83RAVA – Mode d’emploi
Table des matières Anglais 2 Français (FR) Renseignements importants Renseignements sur le produit et enregistrement 84 Mises en garde 86 Compatibilité dans le véhicule 88 Aperçu de l’ensemble de retenue pour enfant Aperçu des caractéristiques 96 Utilisation des caractéristiques 98 Exigences relatives à l’enfant 124 Installation face à l’arrière Configuration face à l’arrière 126 Installation avec la ceinture sous-abdominale et le baudrier 128 Installation avec la sangle universelle d’ancrage 130 Installation avec la ceinture sous-abdominale 132 Installation face à l’avant Configuration face à l’avant 134 Installation avec la ceinture sous-abdominale et le baudrier 136 Installation avec la sangle universelle d’ancrage 138 Installation avec la ceinture sous-abdominale 140 Attacher l’enfant dans l’ensemble de retenue 142 Installation dans un avion 145 Nettoyage et entretien 146 Installation de la housse du siège 150 Vérification du fonctionnement du harnais 153 Nettoyage du dispositif d’ajustement du harnais 15684 RAVA – Mode d’emploi
Renseignements sur le produit et enregistrement Nom de modèle : _________________________________________________________________________________________________________________________ Numéro de modèle : _______________________________________________________________________________________________________________ Date de fabrication : ________________________________________________________________________________________________________________ Enregistrement du produit Indiquer ci-dessus les renseignements requis. Le nom, le numéro de modèle et la date de fabrication sont indiqués sur une étiquette apposée sous l’ensemble de retenue. Remplir la carte d’enregistrement affranchie qui est fixée à la housse du siège et la poster dès aujourd’hui. Les ensembles de retenue pour bébé peuvent faire l’objet d’un rappel pour des raisons de sécurité. Le propriétaire doit enregistrer cet ensemble de retenue pour être informé des rappels. Il doit faire parvenir son nom et son adresse ainsi que le numéro de modèle et la date de fabrication de l’ensemble de retenue à l’adresse suivante : Nuna Canada 2520 Ave Marie-Curie Saint-Laurent (Québec) H4S 1N1 1 800 667-4111 Le produit peut aussi être enregistré en ligne : www.nunababy.ca85RAVA – Mode d’emploi
Nous joindre Pour obtenir des pièces de rechange, du service ou des renseignements additionnels concernant la garantie, communiquer avec notre service à la clientèle. Téléphone: 1-800-667-4111 courriel: info@nunababy.ca86 RAVA – Mode d’emploi
RISQUE DE BLESSURES GRAVES OU MORTELLES. Ne jamais laisser l’enfant sans surveillance dans l’ensemble de retenue. Personne ne doit installer ou utiliser l'ensemble de retenue sans avoir lu le mode d'emploi. Ne jamais laisser l’ensemble de retenu détaché dans le véhicule, même lorsque l’enfant ne s’y trouve pas. Il pourrait être projeté durant une collision et blesser les occupants du véhicule. Pour éviter les risques d’étranglement, ne pas laisser l’enfant jouer avec la ceinture du véhicule ni avec les sangles de l’ensemble de retenue. Dans la mesure du possible, garder les ceintures inutilisées hors de portée. Couvrir l’ensemble de retenue lorsque le véhicule est garé au soleil. Certaines pièces de l’ensemble de retenue peuvent devenir brûlantes au soleil. Vérifier la température des pièces avant d’asseoir l’enfant dans l’ensemble de retenue. Ne pas ajouter de produits ou d’accessoires dont l’utilisation avec cet ensemble de retenue n’a pas été approuvée par Nuna Canada. Le non-respect de cette directive pourrait compromettre la sécurité de l’enfant et annuler la garantie. Ne pas utiliser l’ensemble de retenue si les sangles du harnais sont coupées, effilochées ou endommagées de quelque manière que ce soit.87RAVA – Mode d’emploi
Pour savoir s’il est possible de remplacer les pièces endommagées, composer le 1-800-667-4111. Ne modifier aucune pièce de l’ensemble de retenue. Remplacer ce dispositif de retenue pour enfant s’il a été impliqué dans un accident modéré ou grave. Les sièges auto ne doivent pas être automatiquement remplacés à la suite d’un accident mineur. Un accident mineur est un accident dans lequel toutes les conditions suivantes sont réunies : Le véhicule peut quitter le lieu de l’accident, la porte du véhicule la plus proche du siège auto n’a pas été endommagée, aucun des passagers n’a été blessé lors de l’accident, les coussins gonflables du véhicule ne se sont pas déployés lors de l’accident et le siège auto ne présente aucun dommage visible. Ne pas utiliser l’ensemble de retenue plus de 10 ans après la date d’achat (preuve d’achat requise) ou de fabrication (si la preuve d’achat est manquante). Consulter l’étiquette sous la base de l’ensemble de retenue pour connaître ces dates. Cet ensemble de retenue convient uniquement aux véhicules appartenant aux classes suivantes : voitures particulières, véhicules à usages multiples et camions avec ceintures sous-abdominales/ baudrier et connecteurs de DUA.88 RAVA – Mode d’emploi

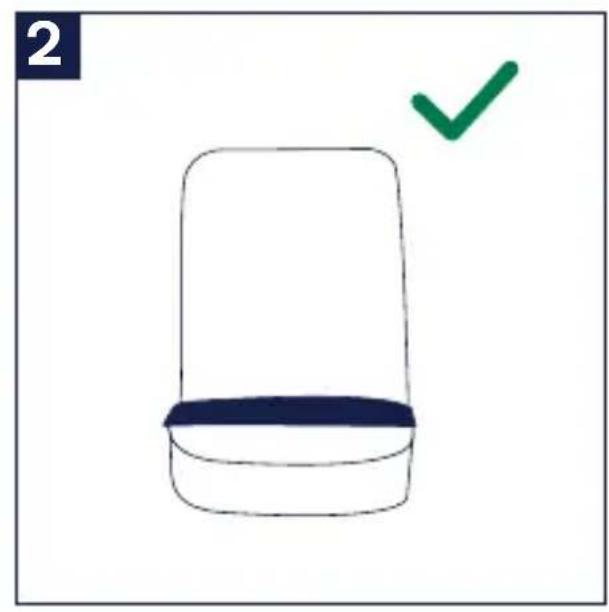

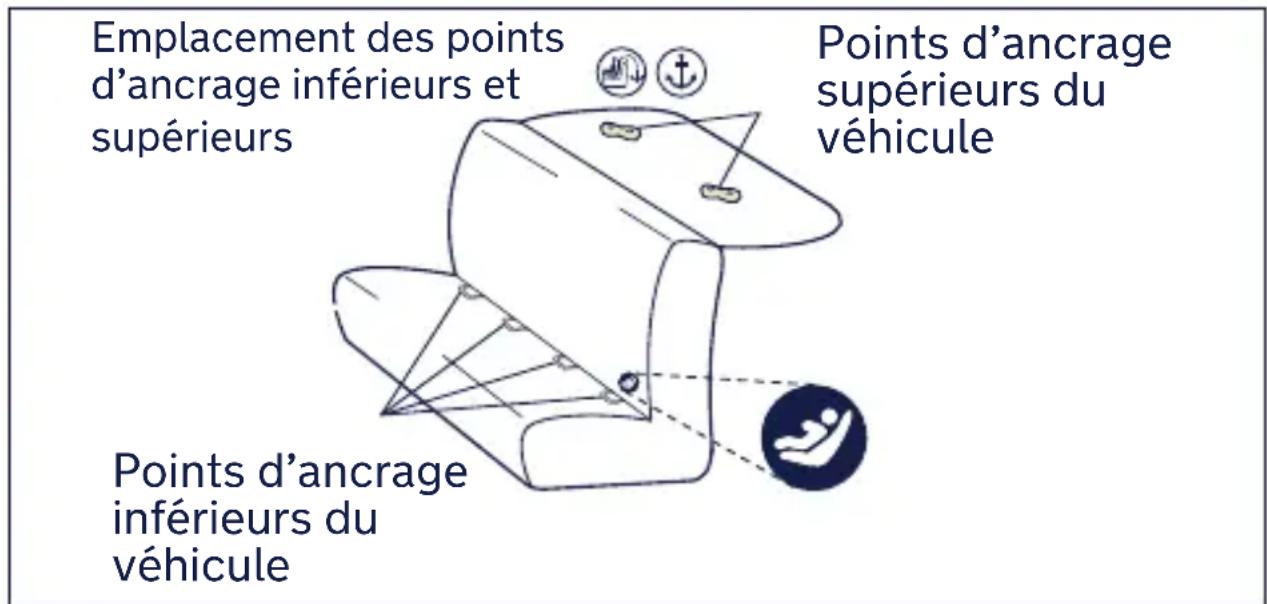

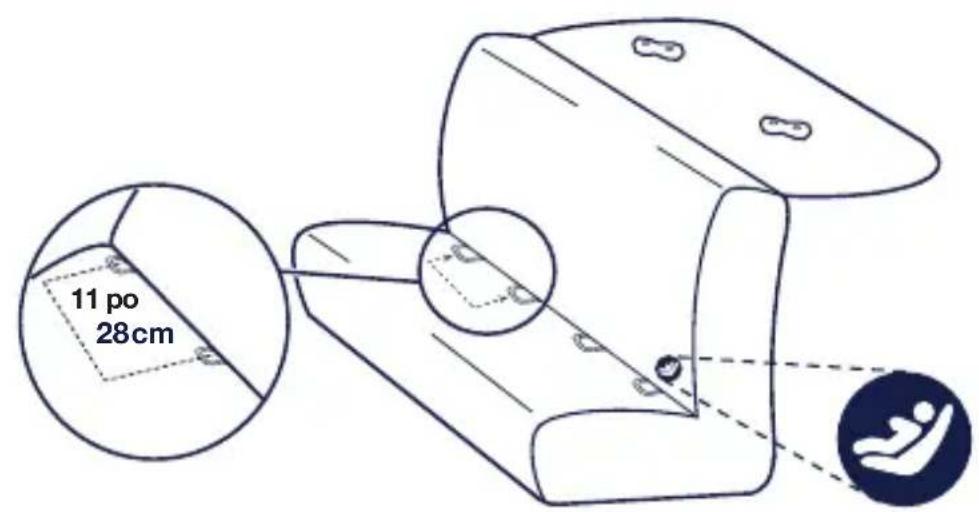

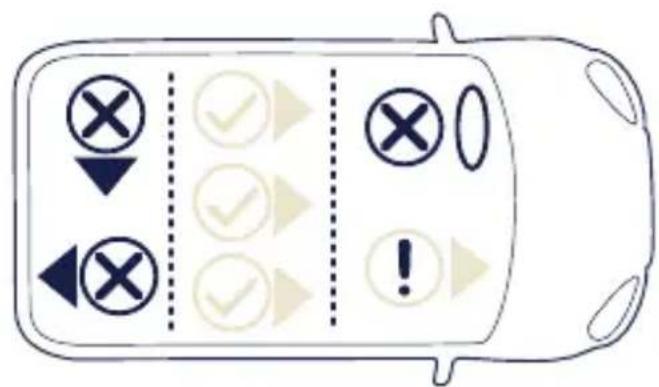

Compatibilité dans le véhicule MISE EN GARDE : L’utilisateur DOIT lire, comprendre et suivre TOUTES les instructions et mises en garde du manuel d’entretien du véhicule relatives aux ensembles de retenue pour utiliser cet ensemble correctement et de façon sécuritaire. Dans le véhicule, cet ensemble de retenue DOIT être installé sur un siège orienté vers l’avant. NE PAS l’installer sur un siège orienté vers l’arrière ou les côtés du véhicule.
MISE EN GARDE : RISQUES DE
BLESSURES GRAVES OU MORTELLES. NE JAMAIS installer l’ensemble de retenue face à l’arrière sur un siège muni d’un coussin gonflable frontal, à moins que le coussin gonflable ne soit désactivé. Si le véhicule est muni de coussins gonflables latéraux du côté passager avant, consulter le manuel d’entretien du véhicule pour connaître les instructions d’installation d’un ensemble de retenue.89RAVA – Mode d’emploi
IMPORTANT: Selon les statistiques, les enfants courent moins de risques durant un accident lorsqu'ils sont attachés correctement sur l’un des sièges arrière du véhicule, par rapport à un siège avant. Il est possible d’installer cet ensemble de retenue sans les ceintures du véhicule en accrochant la sangle universelle d’ancrage de l’ensemble de retenue aux points d’ancrage inférieurs du véhicule. Le DUA (dispositif d’universel d’ancrage) est un dispositif qui permet d’installer un ensemble de retenue pour enfant sans utiliser la ceinture de sécurité du véhicule. Pour déterminer si le véhicule est muni d’un DUA et savoir comment utiliser le DUA correctement pour installer l’ensemble de retenue, consulter le manuel d’entretien du véhicule. MISE EN GARDE : NE PAS UTILISER la sangle universelle d’ancrage du DUA pour fixer l’ensemble de retenue face à l’arrière lorsque l’enfant pèse plus de 15,8 kg (35 lb) ou face à l’avant lorsque l’enfant pèse plus de 18,1 kg (40 lb). Points d’ancrage inférieurs du véhicule Points d’ancrage supérieurs du véhicule Emplacement des points d’ancrage inférieurs et supérieurs90 RAVA – Mode d’emploi
MISE EN GARDE : NE PAS UTILISER la sangle universelle d’ancrage du DUA pour fixer l’ensemble de retenue face à l’arrière lorsque l’enfant pèse plus de 15,8 kg (35 lb) ou face à l’avant lorsque l’enfant pèse plus de 18,1 kg (40 lb). Pour connaître les limites de poids des ancrages d’attache, consulter le manuel d’entretien du véhicule. Cet ensemble de retenue est conçu pour être utilisé avec un DUA dont les points d’ancrage inférieurs sont espacés de 28 cm (11 po), soit la distance standard. Pour vérifier si les points d’ancrage inférieurs du DUA sont espacés de 28 cm (11 po), il faut prendre la mesure à partir du centre d’un point d’ancrage jusqu’au centre de l’autre point d’ancrage. 11” 28cm 11 po91RAVA – Mode d’emploi

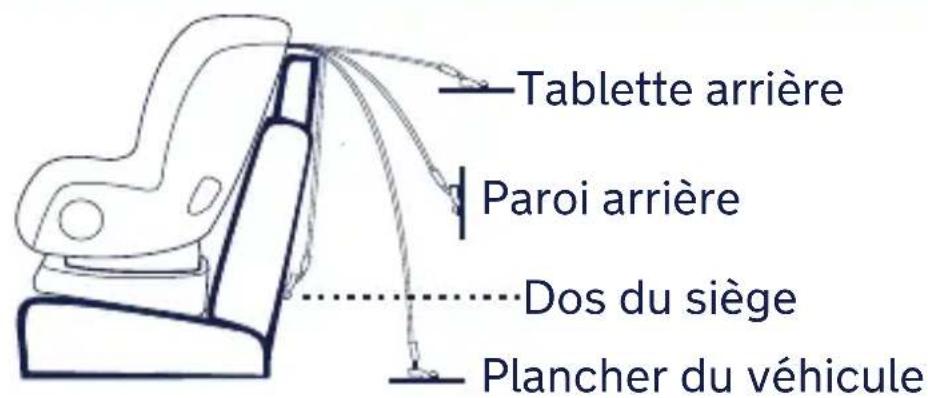

Tablette arrière Paroi arrière Dos du siège Plancher du véhicule La sangle d’attache doit être utilisée CHAQUE FOIS que l’ensemble de retenue est installé face à l’avant, car elle solidifie l’installation. MISE EN GARDE : NE JAMAIS utiliser l’ensemble de retenue sur un siège de véhicule qui ne permet pas une installation sécuritaire. Un ensemble de retenue mal installé ne protège pas l’enfant durant une collision.92 RAVA – Mode d’emploi
Les ceintures de sécurité suivantes PEUVENT être utilisées pour attacher l’ensemble de retenue :

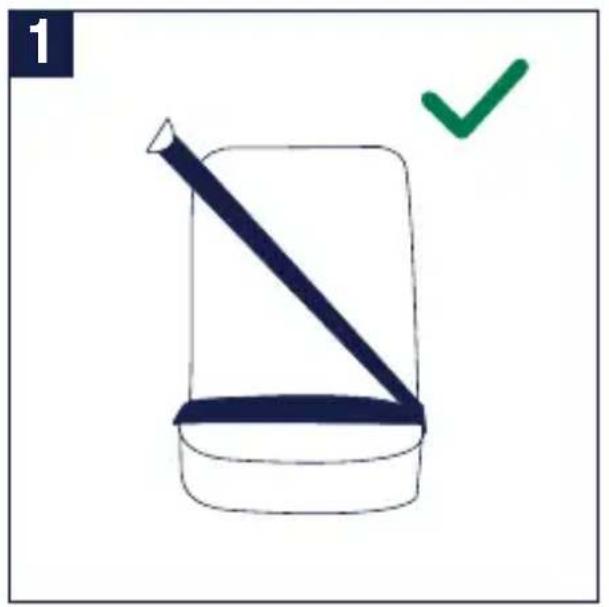

1 - Ceinture sous-abdominale et baudrier
2 - Ceinture sous-abdominale seulement
Les ceintures DOIVENT pouvoir être bloquées. Consulter le manuel d’entretien du véhicule pour déterminer si les ceintures de sécurité se bloquent par commutation du rétracteur ou si elles comportent une plaque de blocage qui empêche les ceintures de se desserrer. S’il est impossible de bloquer les ceintures en utilisant un des moyens ci-dessus, communiquer avec le service à la clientèle de Nuna pour obtenir une pince de blocage.93RAVA – Mode d’emploi
1 294 RAVA – Mode d’emploi
Ceintures de sécurité qui NE PEUVENT PAS servir à attacher l’ensemble de retenue : Les ceintures de sécurité ci-dessous NE DOIVENT PAS être utilisées pour attacher l’ensemble de retenue. Elles ne permettront pas une installation solide et sécuritaire. Consulter le manuel d’entretien du véhicule pour connaître les sièges sur lesquels installer l’ensemble de retenue à l’aide des ceintures du véhicule ou du DUA.

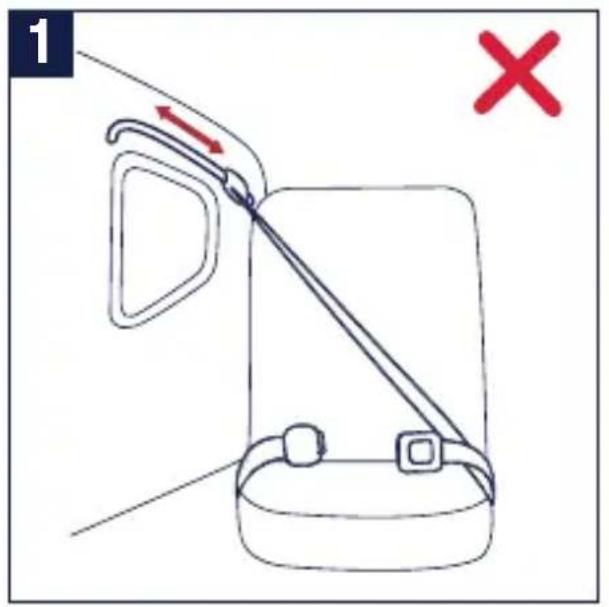

1 - Ceinture automatique
Ne pas utiliser ce type de ceinture, à moins de pouvoir enlever le baudrier et bloquer la ceinture sous- abdominale et que son utilisation soit permise par le fabricant du véhicule.

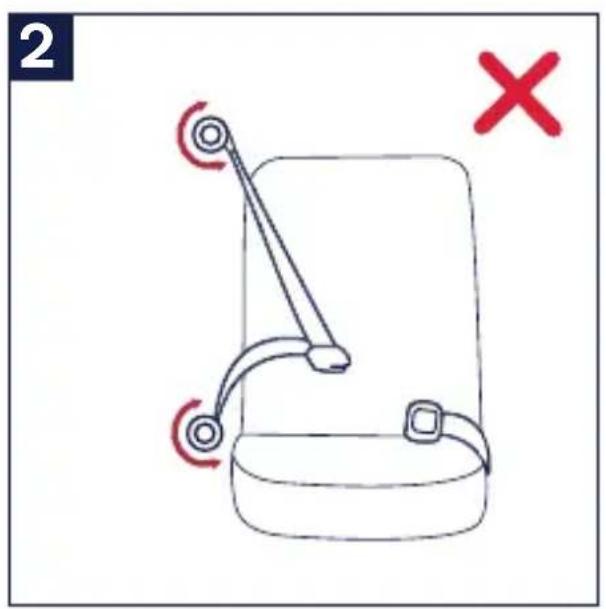

2 - Ceinture et baudrier à deux rétracteurs
Si le fabricant le permet, utiliser uniquement la ceinture sous-abdominale pour attacher l’ensemble de retenue conformément aux directives du présent mode d’emploi et du manuel d’entretien du véhicule.
3 - Ceinture sous-abdominale à rétracteur sans blocage
(verrouillage d’urgence seulement) Ce type de ceinture se bloque durant une collision ou un arrêt brusque du véhicule et doit être utilisé uniquement avec une pince de raccourcissement. Au besoin, communiquer avec le fabricant du véhicule.
4 - Ceinture avec coussin gonflable
Ne pas utiliser ce type de ceinture pour attacher l’ensemble de retenue.
5 - Ceinture montée sur la portière
Ne pas utiliser ce type de ceinture pour attacher l’ensemble de retenue.

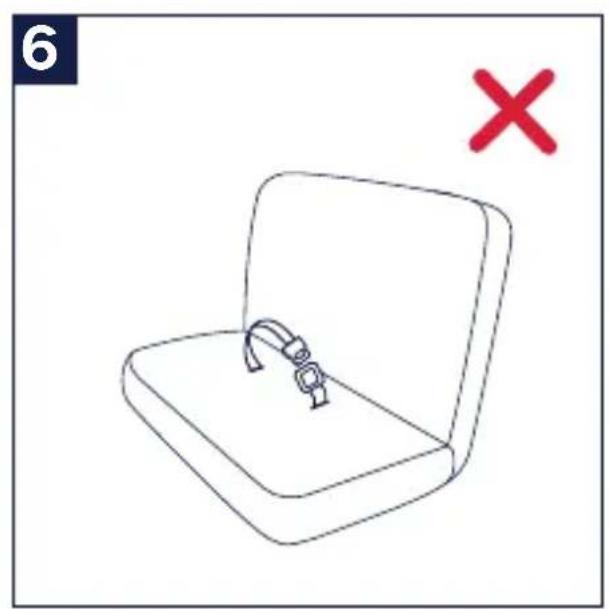

6 - Ceinture sous-abdominale ancrée devant la jonction
du siège et du dossier Ne pas utiliser ce type de ceinture pour attacher l’ensemble de retenue.95RAVA – Mode d’emploi
396 RAVA – Mode d’emploi

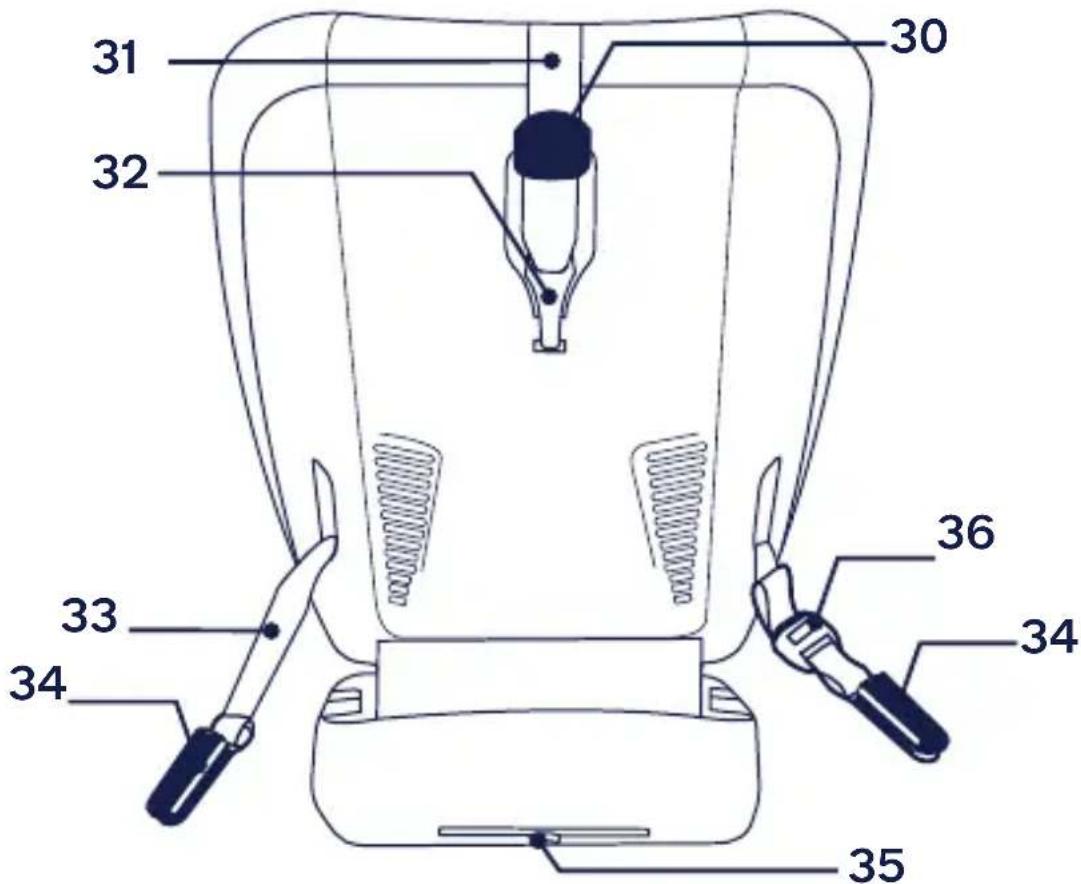

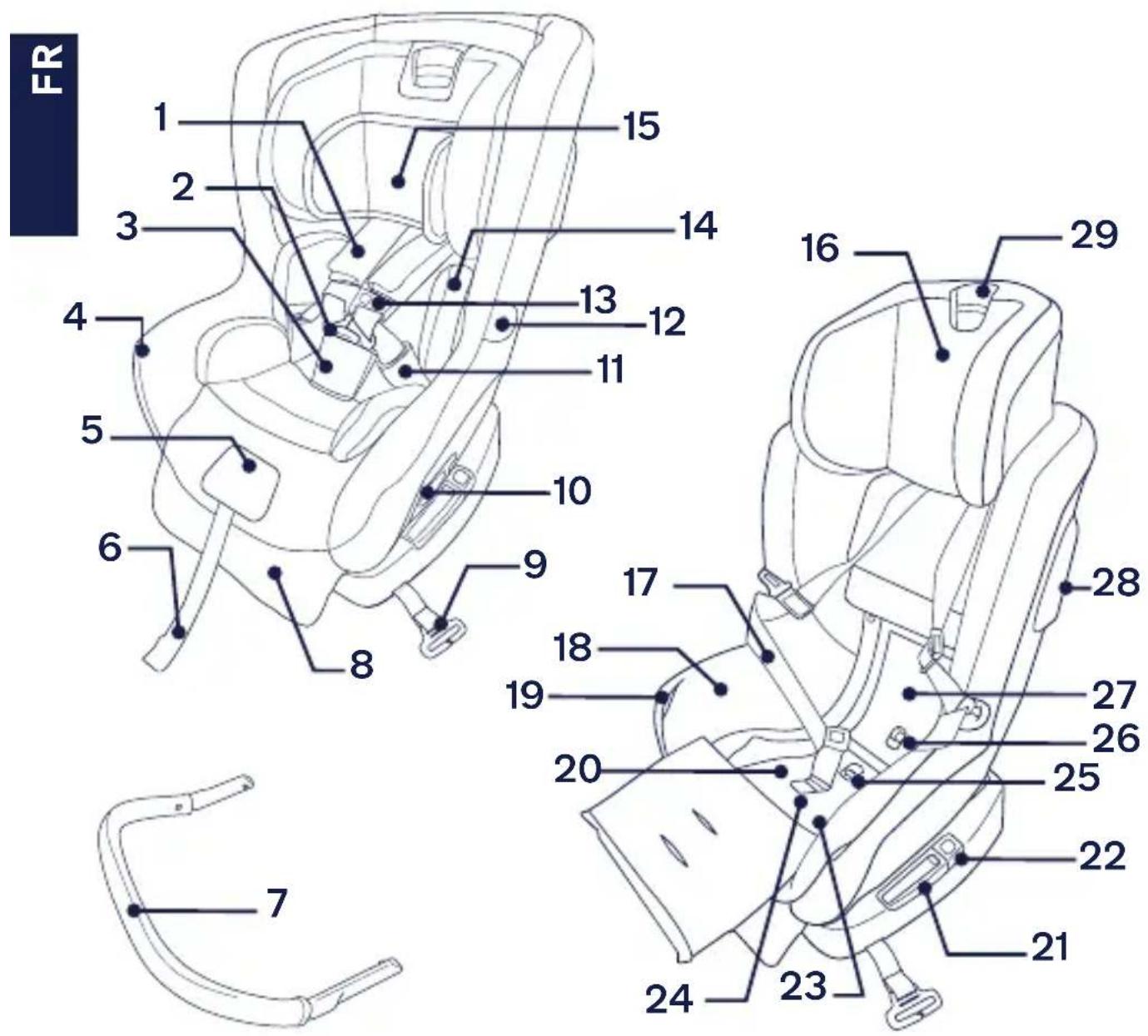

Aperçu des caractéristiques 1 Couvre-bretelles 2 Boucle du harnais 3 Coussinet d’entrejambe 4 Bouton de la barre de redressement 5 Bouton de desserrement du harnais 6 Sangle d’ajustement du harnais 7 Barre de redressement 8 Repose-jambes 9 Pince à baudrier 10 Porte-gobelet 11 Coussinets de ceinture 12 Fente pour la boucle 13 Attache pectorale 14 Coussin réducteur 15 Réducteur d’appuie-tête 16 Appuie-tête 17 Bretelle
18 Housse du siège 19 Support de la barre de redressement 20 Compartiment de la sangle universelle d’ancrage (sous la porte) 21 Indicateur d’inclinaison 22 Bouton d’inclinaison 23 Porte de tension pour installation vers l’arrière 24 Plaque pour sangle d’entrejambe 25 Bouton de la porte de tension pour installation vers l’arrière 26 Bouton de la porte de tension pour installation vers l’avant 27 Porte de tension pour installation vers l’avant 28 Dispositifs de protection latérale (SIP) 29 Bouton de réglage de l’appuie-tête 30 Pièce de réglage de la sangle d’attache 31 Sangle d’attache 32 Crochet d’attache 33 Sangle universelle d’ancrage 34 Connecteurs universels d’ancrage (DUA) 35 Compartiment pour le mode d’emploi 36 Boucle d’ajustement de la sangle universelle d’ancrage
3698 RAVA – Mode d’emploi
Utilisation des caractéristiques Utilisation du harnais

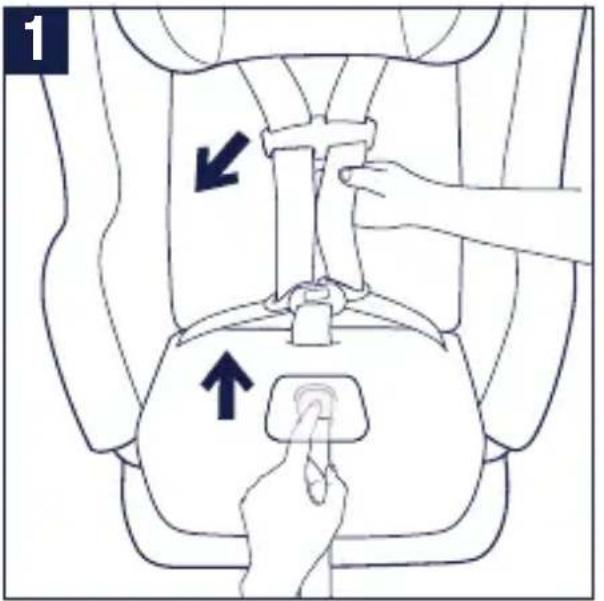

1 - Pour desserrer le harnais
Appuyer sur le bouton de desserrement et tirer sur les bretelles.

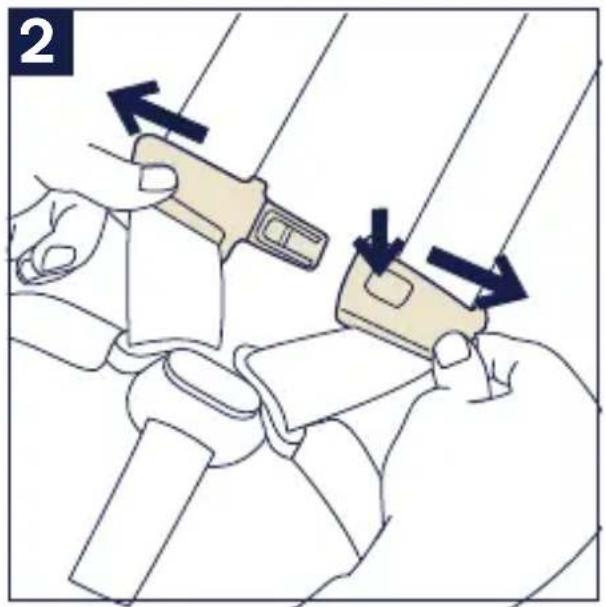

2 - Pour ouvrir l’attache pectorale
Presser le bouton sur le devant de l’attache et tirer pour séparer l’attache en deux.

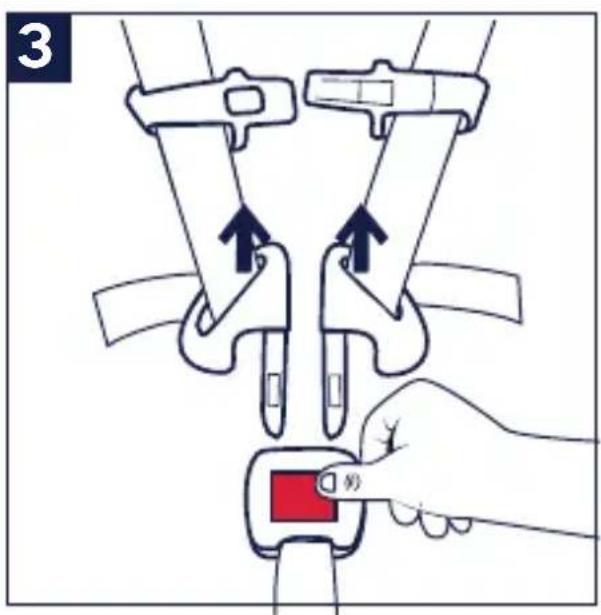

3 - Pour déboucler le harnais
Appuyer sur le bouton rouge et tirer sur les languettes pour les sortir de la boucle.
4 - Pour utiliser les fentes pour la boucle
Desserrer et détacher le harnais. Insérer les languettes de la boucle dans les fentes.

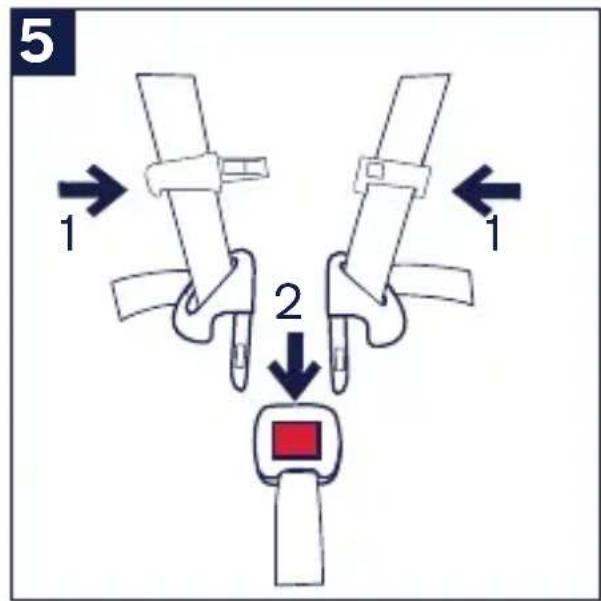

5 - Pour fermer l’attache pectorale.
Réunir les deux pièces de l’attache jusqu’à ce qu’elles s’emboîtent avec un déclic. Tirer pour vérifier la solidité. (1) Pour boucler le harnais Insérer les languettes dans la boucle jusqu’à ce qu’elles se bloquent avec un déclic. Tirer sur les boucles pour en vérifier la solidité. (2)

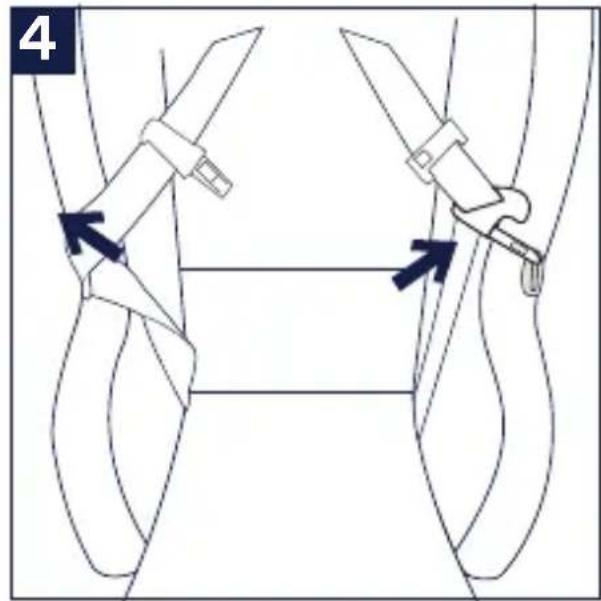

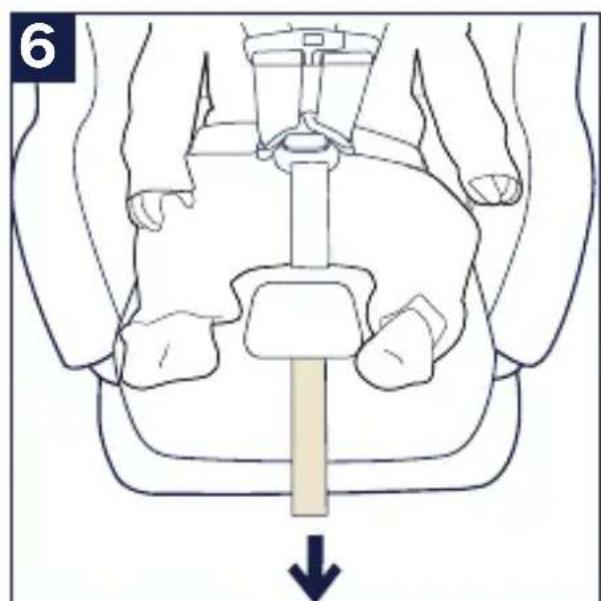

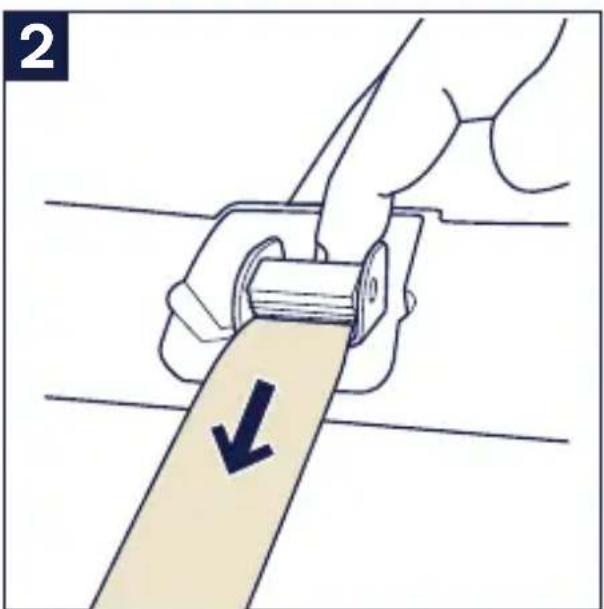

6 - Pour serrer le harnais
Tirer sur la sangle d’ajustement.99RAVA – Mode d’emploi
1100 RAVA – Mode d’emploi

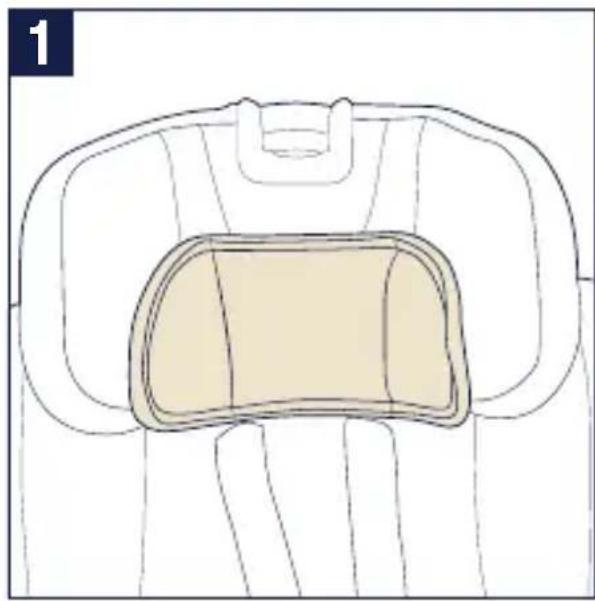

Utilisation du réducteur d’appuie-tête
1 - Le réducteur d’appuie-tête peut être utilisé pour
améliorer le confort ou le soutien d’un enfant de 2,3 à 5 kg (5-11 lb) UNIQUEMENT. Utilisation des couvre-bretelles et du coussinet d’entrejambe

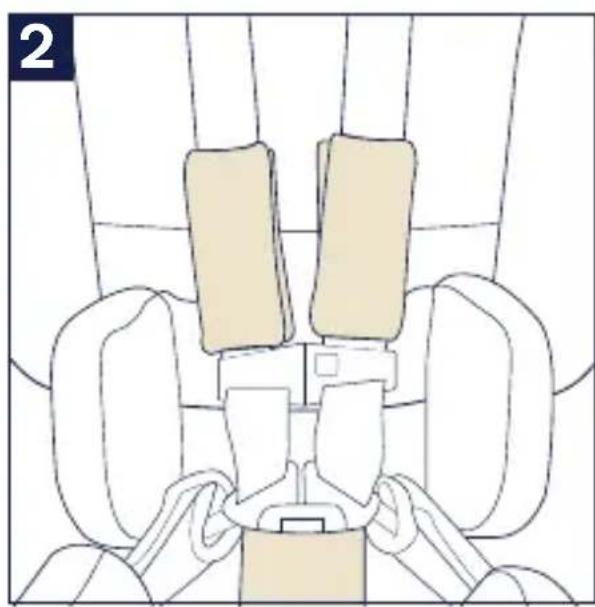

- Les couvre-bretelles peuvent être utilisés pour améliorer le confort d’un enfant de 2,3 à 5 kg (5-11 lb) UNIQUEMENT. Réglage de l’appuie-tête

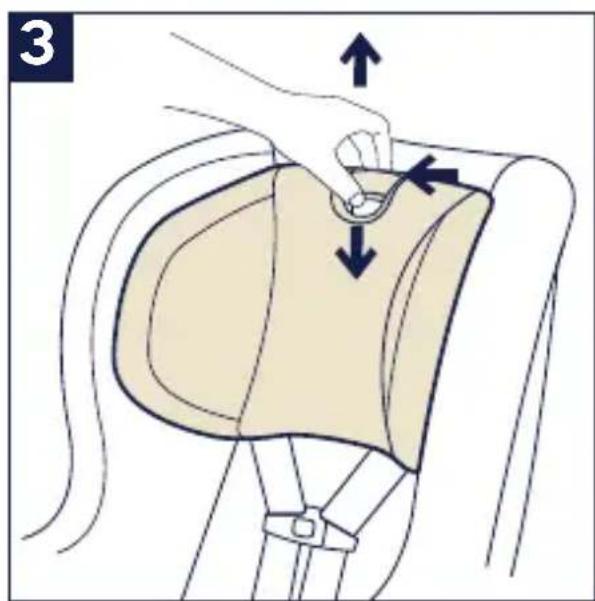

- Après avoir desserré le harnais (p. 90), presser le bouton de réglage de l’appuie-tête et monter ou baisser l’appuie-tête jusqu’à la position souhaitée. Lâcher le bouton et faire glisser l’appuie-tête légèrement vers le haut ou vers le bas jusqu’à ce qu’il se bloque dans la position d’utilisation appropriée.101RAVA – Mode d’emploi

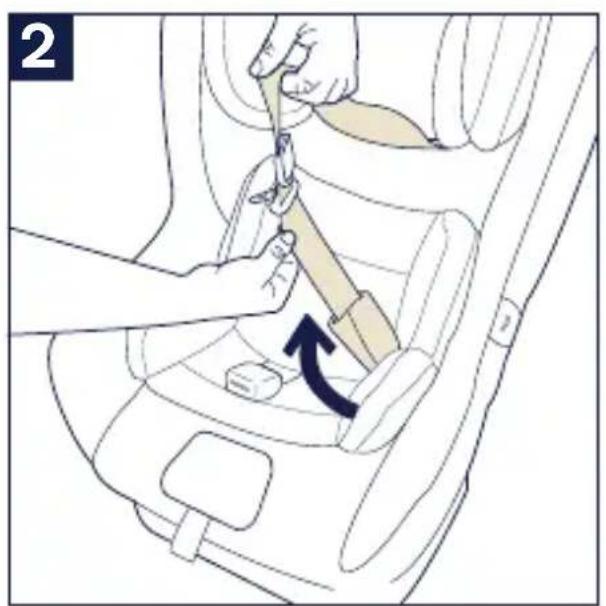

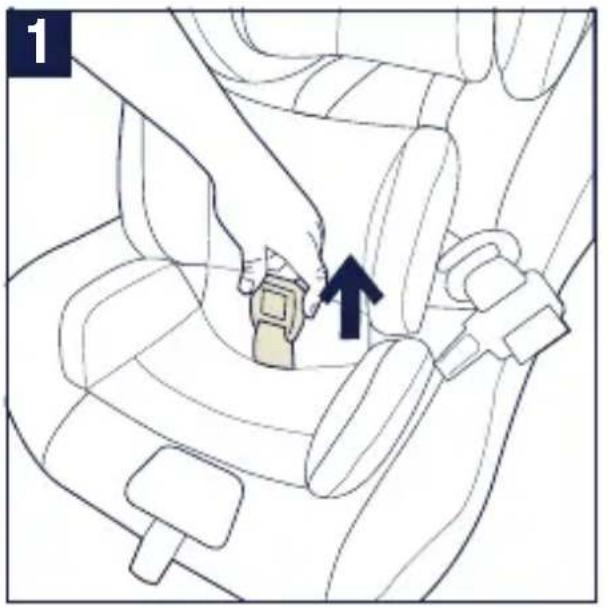

Utilisation du coussin réducteur Le coussin réducteur permet de mieux ajuster le harnais et régler l’angle d’inclinaison pour un petit bébé de 2,3 à 5 kg (5-11 lb). Le harnais DOIT être placé À LA MÊME HAUTEUR ou LÉGÈREMENT PLUS BAS que les épaules de l’enfant. Le réducteur d’appuie-tête peut être utilisé pour améliorer le confort d’un enfant de 2,3 à 5 kg (5-11 lb). Installation du coussin réducteur
- Passer la boucle du harnais dans la fente située au fond du coussin réducteur.
2 - Passer les bretelles dans les trous situés de chaque
côté du coussin réducteur.

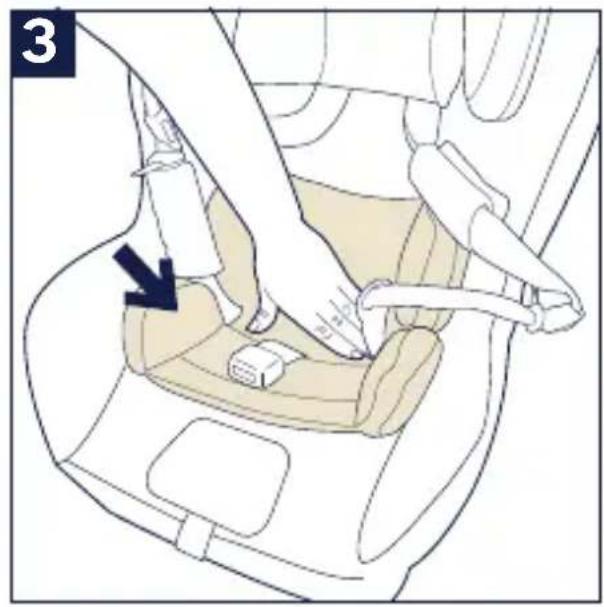

3 - Appuyer le coussin réducteur fermement au fond
de l’ensemble de retenue.

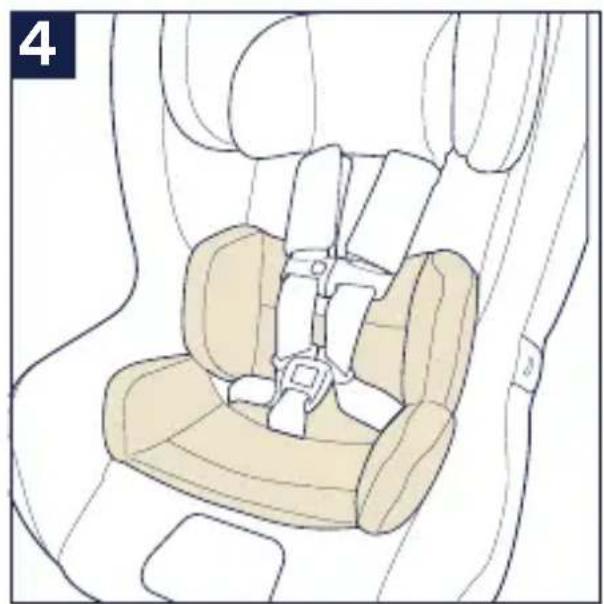

4 - S’assurer que le coussin réducteur est placé
correctement. Lorsqu’il est bien installé, le coussin réducteur n’entrave pas l’utilisation des sangles du harnais et de la sangle d’entrejambe. La sangle d’entrejambe doit être bloquée vers l’intérieur lorsque le coussin réducteur est utilisé.103RAVA – Mode d’emploi
42104 RAVA – Mode d’emploi

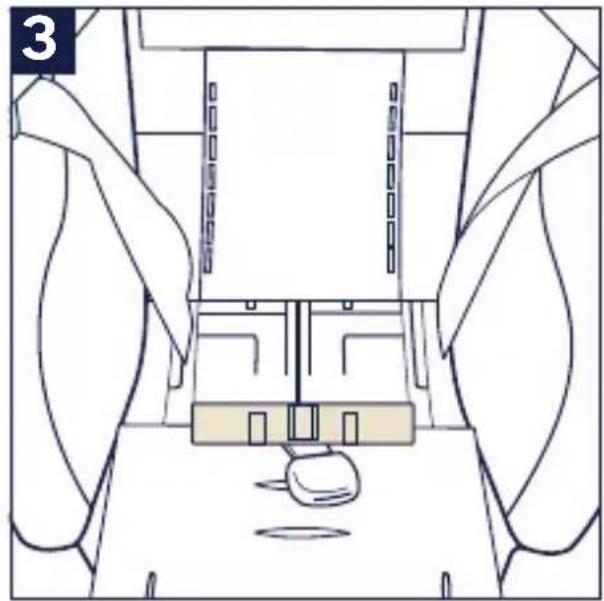

Utilisation des portes de tension Cet ensemble de retenue pour enfant est muni de deux portes de tension qui facilitent l’installation sécuritaire dans le véhicule. Elles sont situées sous la housse du siège. La porte supérieure (ROUGE) sert à installer l’ensemble de retenue face à l’avant et la porte inférieure (BLEUE) sert pour l’installation face à l’arrière. Enlever le coussin réducteur, desserrer et déboucler le harnais (p. 90), puis insérer les languettes de la boucle dans les fentes prévues à cet effet (p. 90).

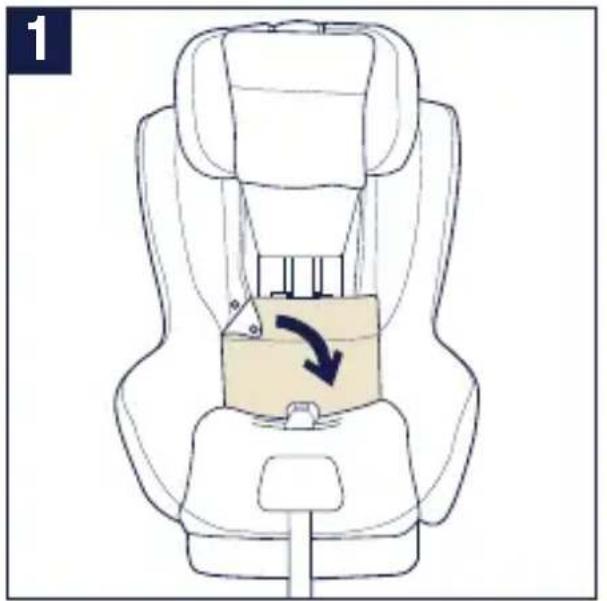

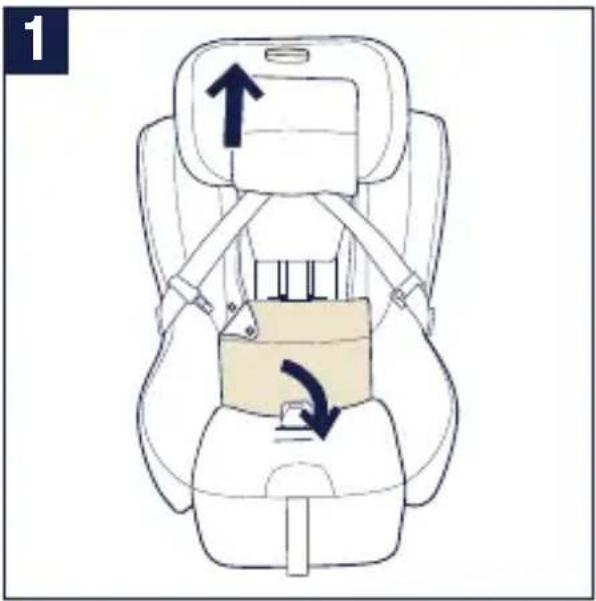

1 - Monter l’appuie-tête au maximum, détacher la housse
du siège et la replier vers l’avant.

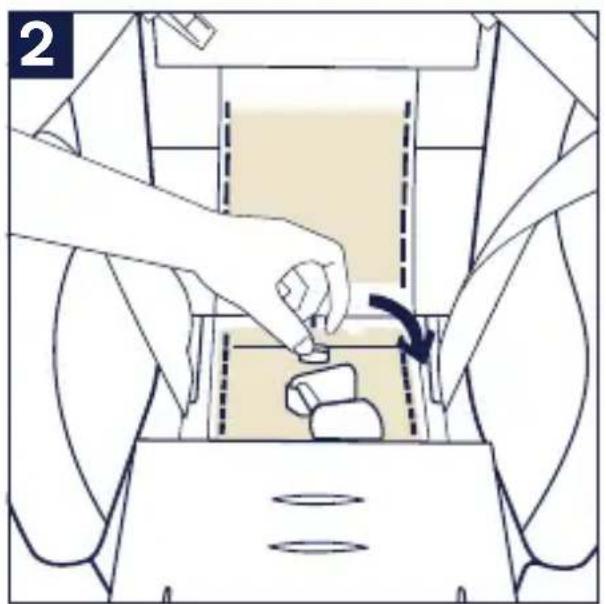

2 - Presser le bouton d’ouverture de la porte de tension
3 - Soulever la porte de tension.

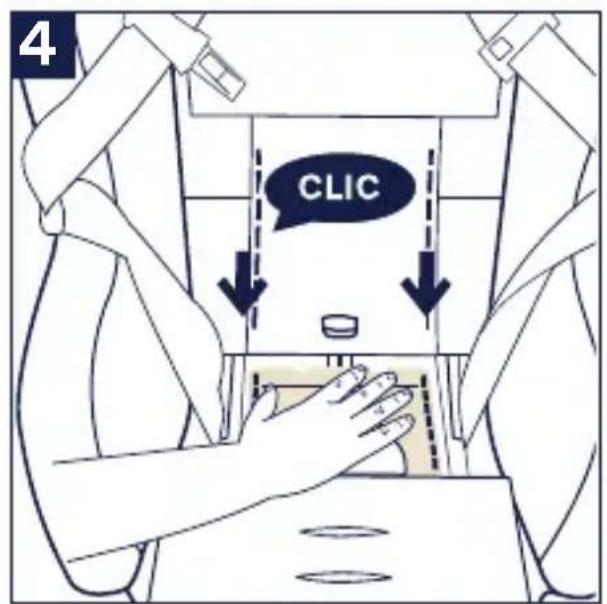

4 - Refermer la porte de tension en exerçant une
forte pression jusqu’à ce que les deux verrous s’enclenchent. Remettre la housse en place et, au besoin, le coussin réducteur (p.94)105RAVA – Mode d’emploi
2106 RAVA – Mode d’emploi

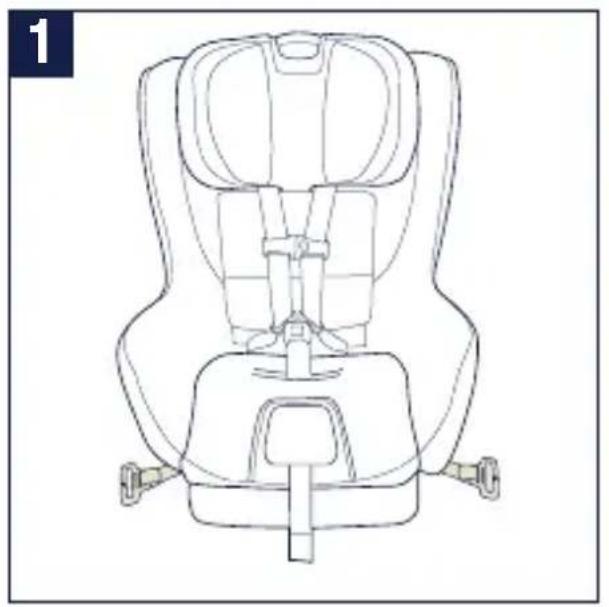

Utilisation de la pince à baudrier La pince à baudrier est utilisée UNIQUEMENT pour installer l’ensemble de retenue face à l’arrière et pour un enfant de 2,3 à 18,1 kg (5-40 lb). Elle DOIT être utilisée lorsque l’ensemble de retenue est attaché avec la ceinture du véhicule. La pince à baudrier aide à maintenir le baudrier dans la bonne position. Installation de la pince à baudrier
- Utiliser la pince à baudrier située du côté opposé à la boucle de la ceinture du véhicule.

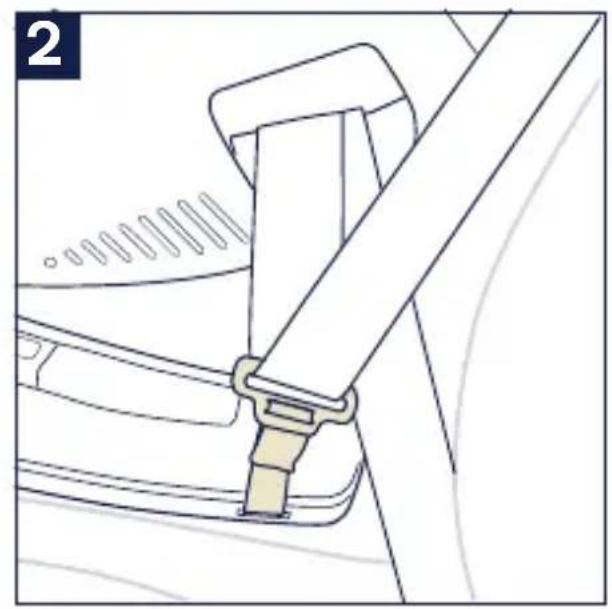

2 - Passer le baudrier du véhicule dans la pince. Veiller
à ne PAS insérer la ceinture sous-abdominale dans la pince avec le baudrier. S’assurer que la pince à baudrier se trouve devant la ceinture sous-abdominale et qu’elle ne nuit pas à son action.107RAVA – Mode d’emploi
1 2108 RAVA – Mode d’emploi

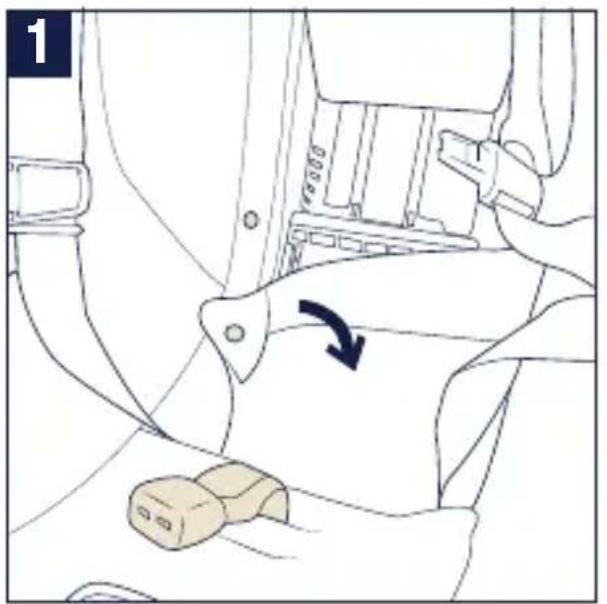

Ajustement de la sangle d’entrejambe La sangle d’entrejambe comporte deux positions. Choisir la position la plus près de l’enfant, mais non en dessous. Enlever le coussin réducteur (p. 94), puis desserrer et déboucler le harnais (p. 90).
1 - Détacher la housse du siège et la replier vers l’avant
en prenant soin de sortir la sangle d’entrejambe par la fente de la housse.

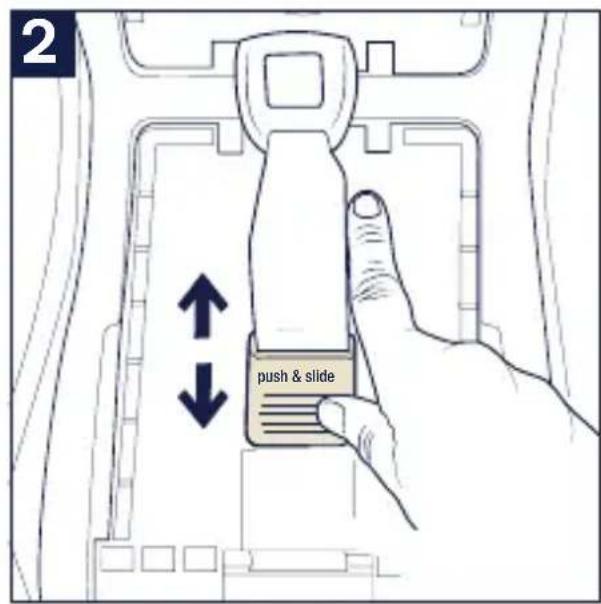

2 - Appuyer sur la plaque de la sangle d’entrejambe,
la faire glisser vers l’avant ou vers l’arrière, puis la bloquer dans la position souhaitée. Passer de nouveau la sangle d’entrejambe par la fente de la housse, puis remettre la housse en place et, au besoin, le coussin réducteur (p. 94).109RAVA – Mode d’emploi

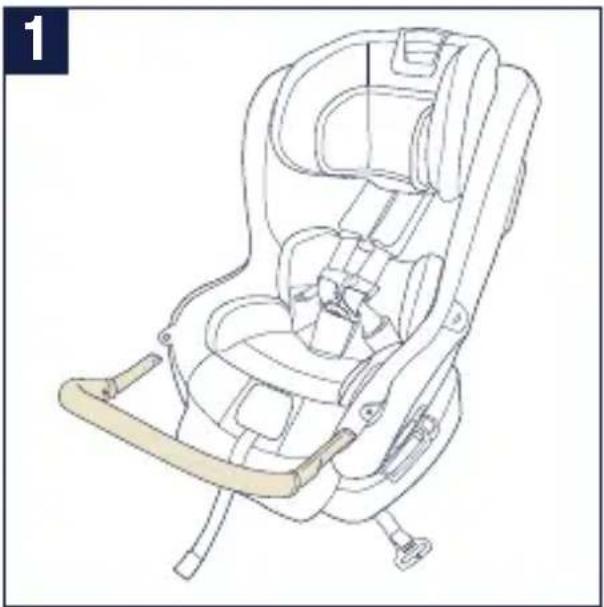

Utilisation de la barre de redressement La barre de redressement est utilisée UNIQUEMENT pour installer l’ensemble de retenue face à l’arrière et pour un enfant de 2,3 à 18,1 kg (5-40 lb). La barre de redressement réduit la rotation de l’ensemble de retenue durant un accident et augmente la stabilité de l’ensemble de retenue quand celui-ci est installé face à l’arrière. Installation de la barre de redressement
- Repérer les supports de la barre de redressement au pied de l’ensemble de retenue, de chaque côté.

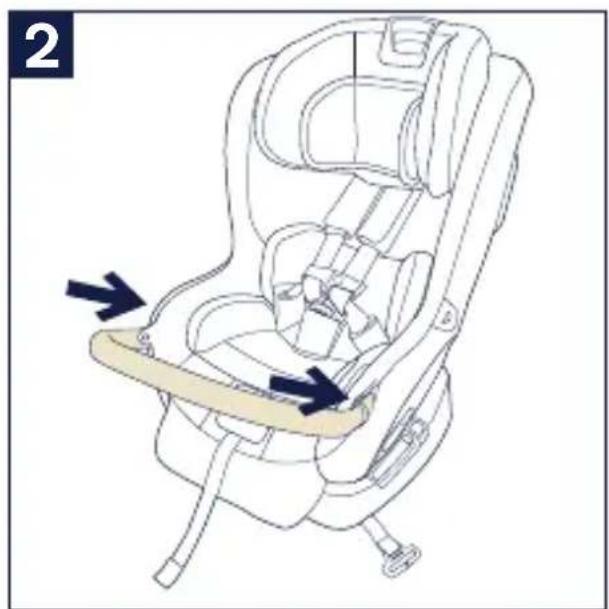

2 - Glisser les extrémités de la barre de redressement dans
les supports. Appuyer sur la barre de redressement jusqu’à ce qu’elle soit solidement installée.
3 - Fixer la barre de redressement en attachant le bouton
situé sur le siège au bouton situé sur la barre. Procéder ainsi des deux côtés du siège. Tirer légèrement sur la barre de redressement pour vérifier la solidité de l’installation. Retirer la barre de redressement
- Détacher chaque bouton situé sur la barre de redressement.

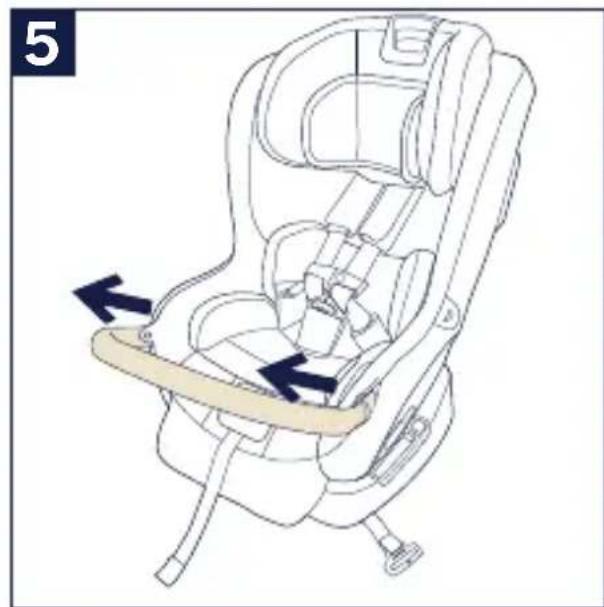

5 - Tirer sur chaque côté de la barre de redressement
pour la retirer. MISE EN GARDE : Pour prévenir les chutes : NE JAMAIS transporter l’ensemble de retenue par la barre de redressement. NE JAMAIS UTILISER LA
Utilisation et rangement de la sangle universelle d’ancrage La sangle universelle d’ancrage, rangée sous la porte de tension pour installation vers l’arrière, peut être utilisée au lieu de la ceinture du véhicule pour assujettir l’ensemble de retenue. La sangle universelle d’ancrage ne doit pas être utilisée pour assujettir l’ensemble de retenue face à l’arrière si l’enfant pèse plus de 15,8 kg (35 lb), ou face à l’avant si l’enfant pèse plus de 18,1 kg (40 lb).

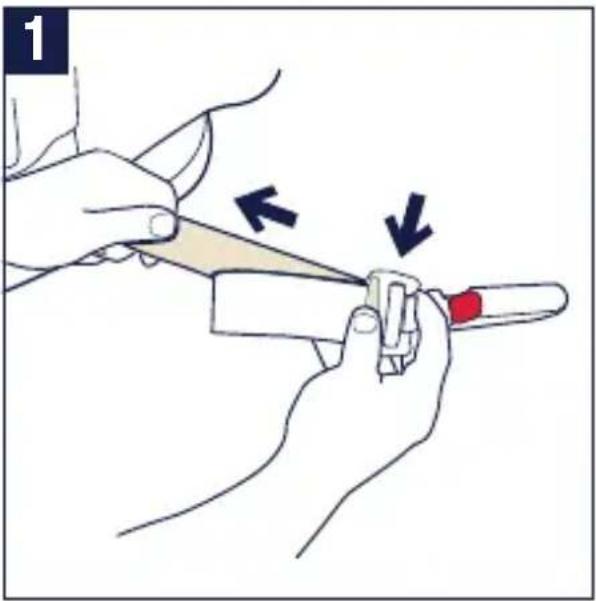

1 - Pour utiliser la sangle universelle d’ancrage, ouvrir la porte
de tension pour installation vers l’arrière (p. 96), sortir la sangle du compartiment et l’allonger en appuyant sur le bouton.
2 - Pour fixer la sangle universelle d’ancrage aux points
d’ancrage inférieurs du véhicule, pousser sur les connecteurs jusqu’à ce qu’ils s’accrochent aux points d’ancrage; tirer pour vérifier la solidité.

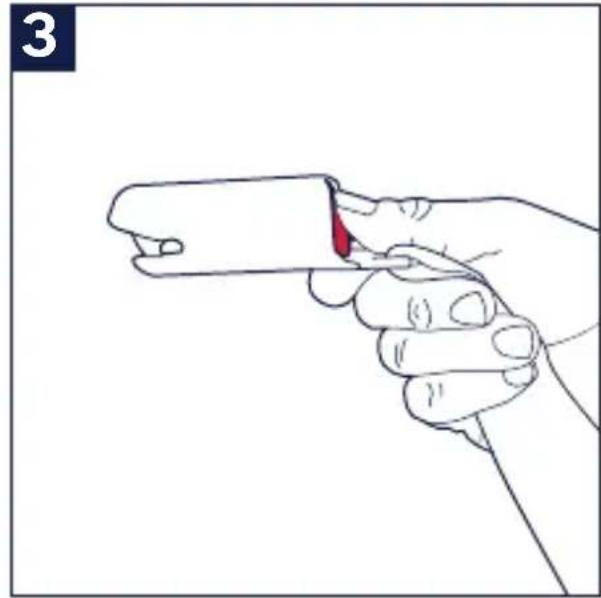

3 - Pour décrocher la sangle universelle d’ancrage, presser le
bouton rouge de chaque connecteur et tirer sur la sangle

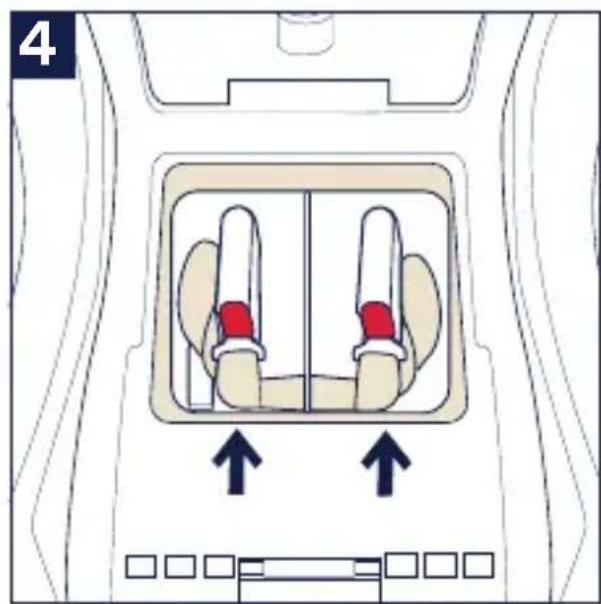

4 - Pour le rangement, plier la sangle universelle d’ancrage avec
la boucle d’ajustement de la sangle universelle d’ancrage et la placer dans le compartiment de rangement. Ranger l’autre sangle universelle d’ancrage dans le compartiment adjacent. Rentrer tout excès de sangle. Lorsqu’elle ne sert pas, la sangle universelle d’ancrage DOIT être rangée correctement dans le compartiment situé sous la porte de tension pour installation vers l’arrière; elle NE DOIT PAS empêcher la fermeture de la porte.113RAVA – Mode d’emploi
42114 RAVA – Mode d’emploi

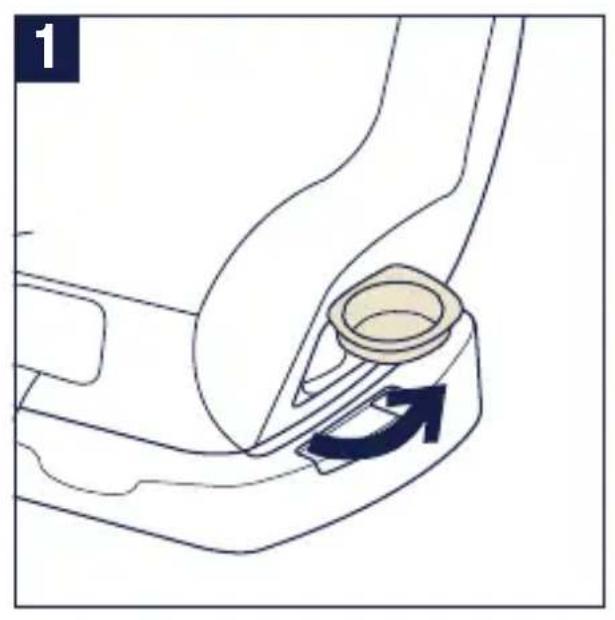

Utilisation des porte-gobelets
1 - Faire pivoter un porte-gobelet et le bloquer en position

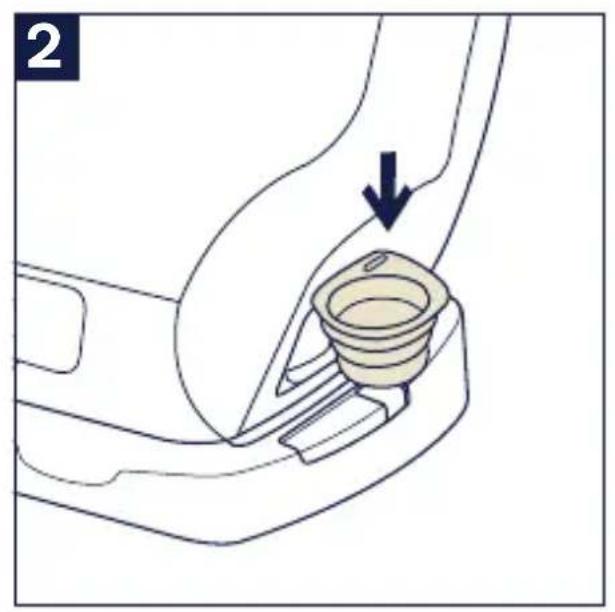

2 - Appuyer au fond du porte-gobelet pour le déployer.

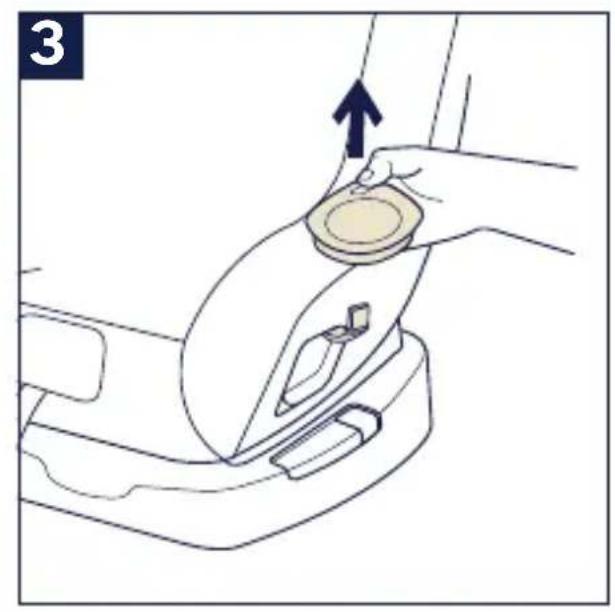

3 - Une fois déployé, le porte-gobelet peut être enlevé
pour le nettoyage ou pour faciliter le passage de la ceinture au moment d’assujettir l’ensemble de retenue face à l’arrière.

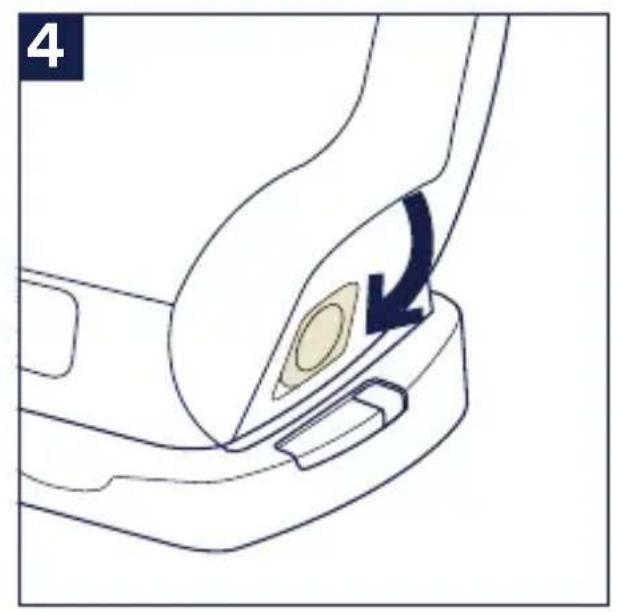

4 - Pour ranger le porte-gobelet, le replier et le faire
pivoter vers le bas. Il faut ouvrir les porte-gobelets pour accéder aux points de passage de la ceinture durant l’installation de l’ensemble de retenue face à l’arrière. Après l’installation, les porte-gobelets peuvent être refermés sur la ceinture du véhicule. NE PAS mettre de contenants en verre ou en métal ni d’objets durs ou coupants dans le porte-gobelet. Durant un accident, ils pourraient causer des blessures graves.115RAVA – Mode d’emploi
42116 RAVA – Mode d’emploi

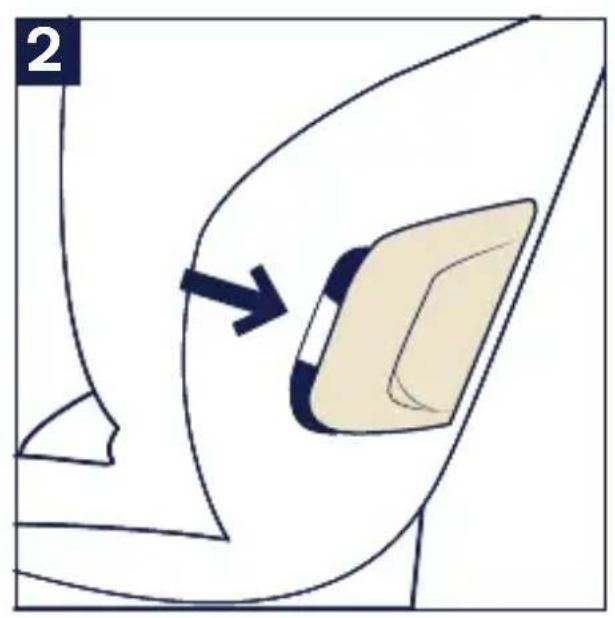

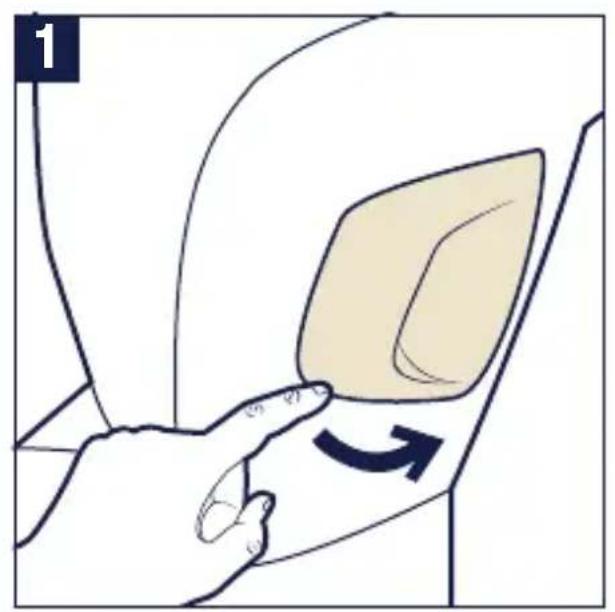

Utilisation des dispositifs de protection latérale (SIP) Les dispositifs de protection latérale (SIP) doivent être utilisés uniquement du côté de la porte. Si l’ensemble de retenue est installé au milieu de la banquette, ne pas utiliser les dispositifs de protection latérale.
1 - Ouvrir le dispositif (SIP) en tirant jusqu’à ce qu’il se
bloque. 2 Pour le rangement, appuyer sur le bouton et pousser le dispositif (SIP) vers l’intérieur.117RAVA – Mode d’emploi

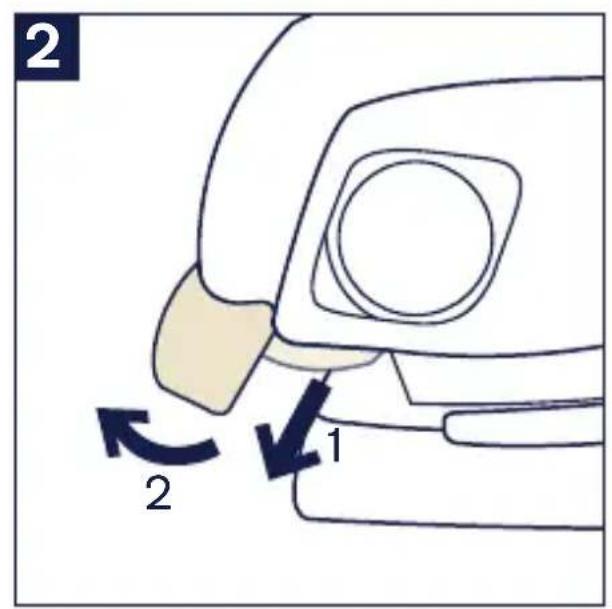

Utilisation du repose-jambes Le repose-jambes doit être utilisé pour augmenter l’espace pour les jambes ou améliorer l’installation lorsque l’ensemble de retenue fait face à l’arrière, ou pour procurer plus de confort à l’enfant lorsque l’ensemble est installé face à l’avant. Il est conçu pour changer de position sans se briser en cas de forte pression.
1 - Incliner l’ensemble de retenue jusqu’à la position 1
d’installation face à l’arrière (EN BLEU).
2 - Mettre le repose-jambes à la POSITION
D’UTILISATION en le tirant vers le bas, puis vers l’avant.

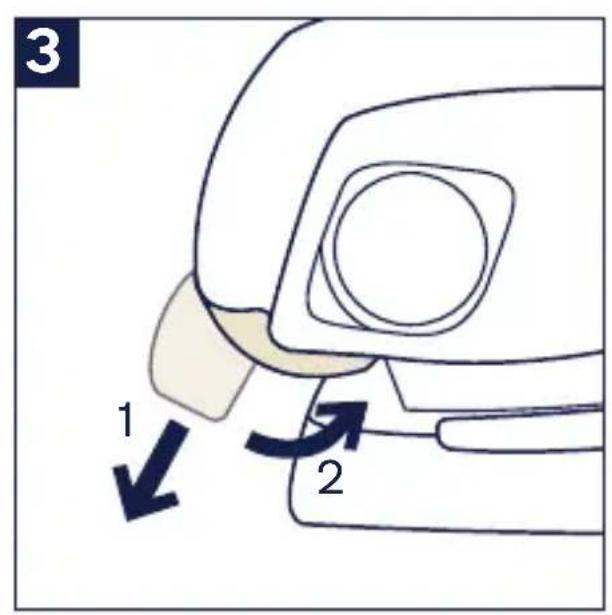

3 - Mettre le repose-jambes à la POSITION DE
RANGEMENT en le tirant vers le bas pour déverrouiller, puis en le faisant pivoter vers l’arrière. Le repose-jambes DOIT être utilisé, peu importe si l’ensemble de retenue est installé face à l’arrière ou face à l’avant.119RAVA – Mode d’emploi
3120 RAVA – Mode d’emploi

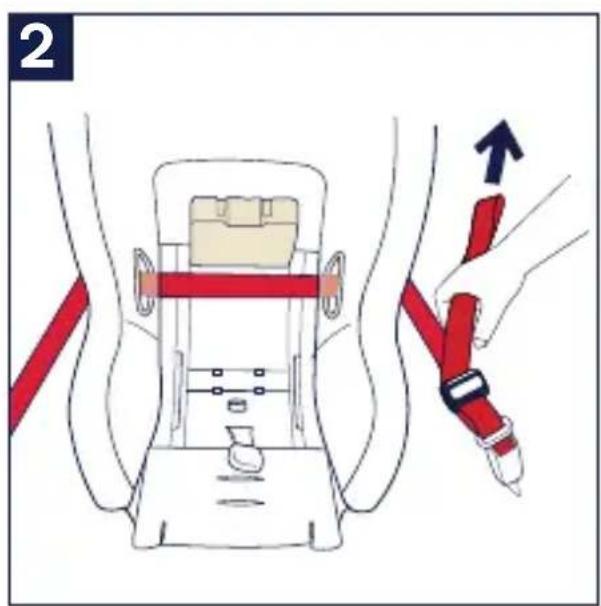

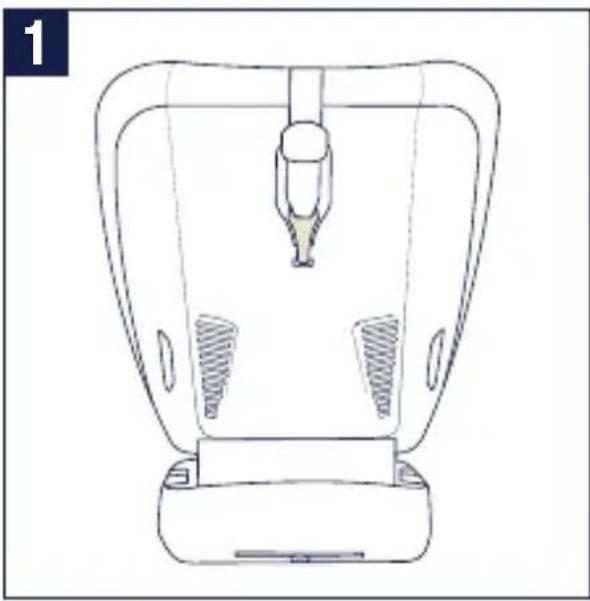

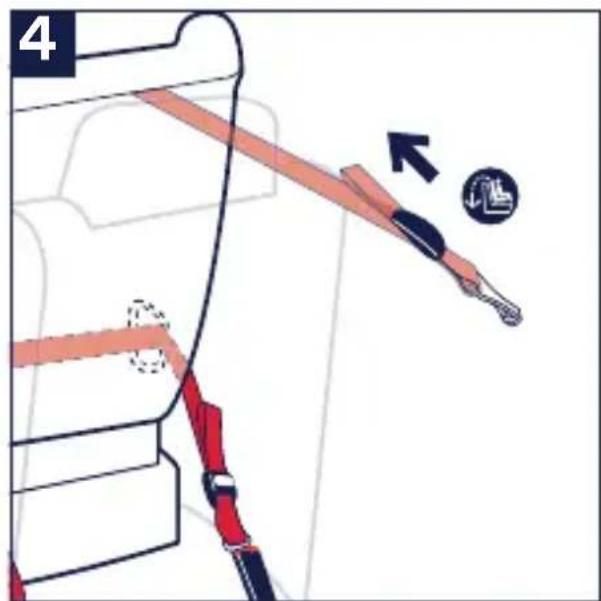

Utilisation de la sangle d’attache
1 - Desserrer la sangle et la décrocher de son point de

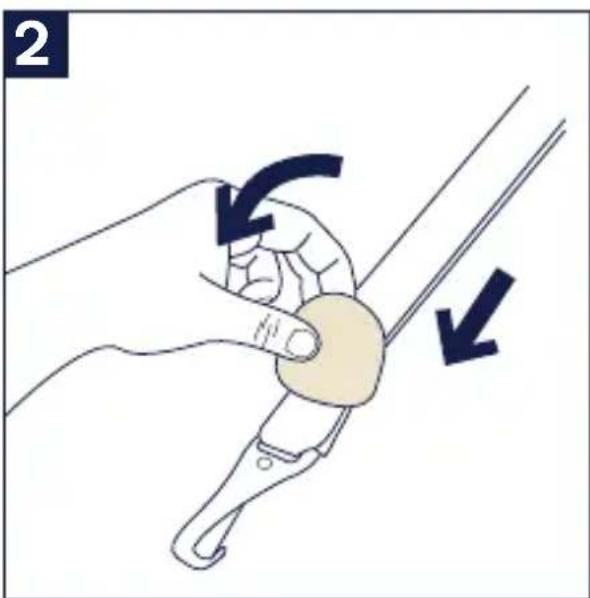

2 - Pour allonger la sangle, incliner la pièce de réglage et

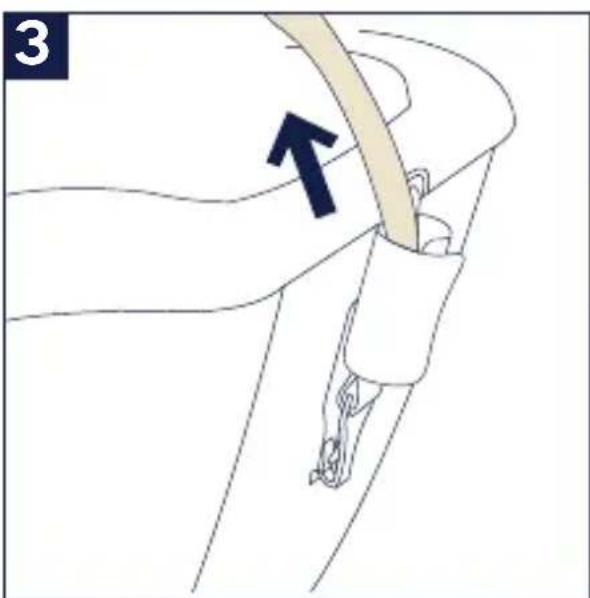

3 - Pour ranger la sangle, l’accrocher à l’arrière du siège et
la raccourcir en tirant sur son extrémité libre. La sangle doit être rangée dans la gaine fournie. Lorsqu’elle ne sert pas, la sangle d’attache DOIT être rangée correctement.
MISE EN GARDE : TOUJOURS UTILISER LA
SANGLE D’ATTACHE pour installer l’ensemble de retenue face à l’avant (voir le guide d’entretien du véhicule). NE JAMAIS UTILISER LA SANGLE D’ATTACHE POUR INSTALLER L’ENSEMBLE DE RETENUE FACE À L’ARRIÈRE.121RAVA – Mode d’emploi
3122 RAVA – Mode d’emploi

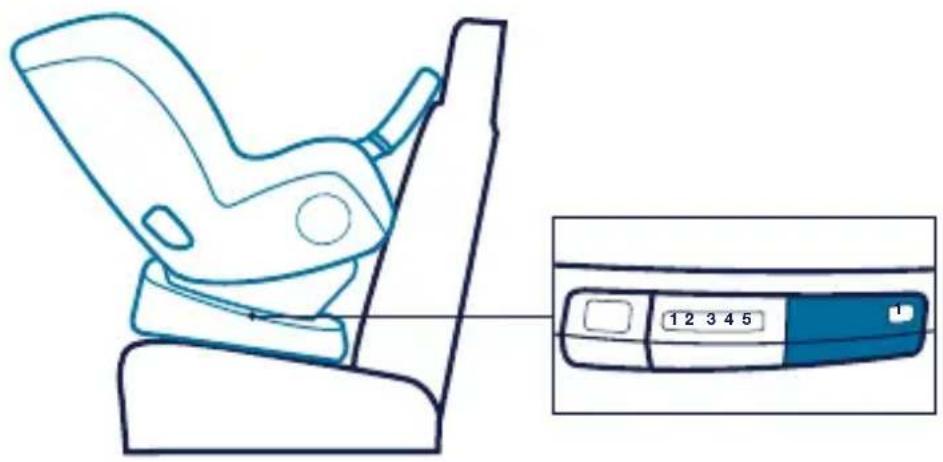

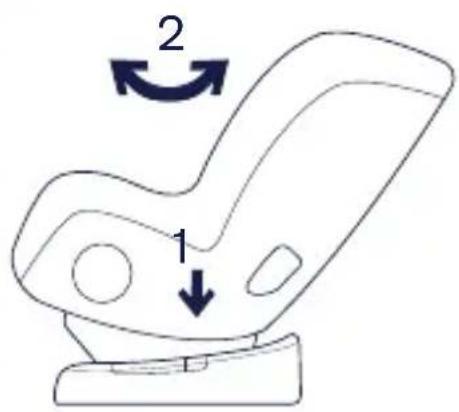

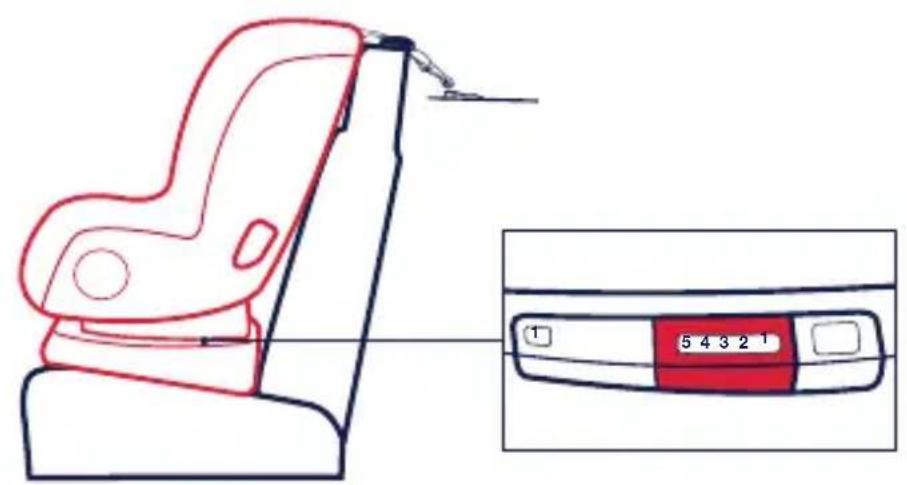

Utilisation du dispositif d’inclinaison Cet ensemble de retenue s’incline en six (6) positions. L’angle d’inclinaison peut être modifié pour procurer plus de confort à l’enfant ou améliorer l’installation de l’ensemble de retenue.
1 - La position 1 (EN BLEU) est pour une installation face
à l’arrière avec un enfant de 2,3 à 18,1 kg (5-40 lb).

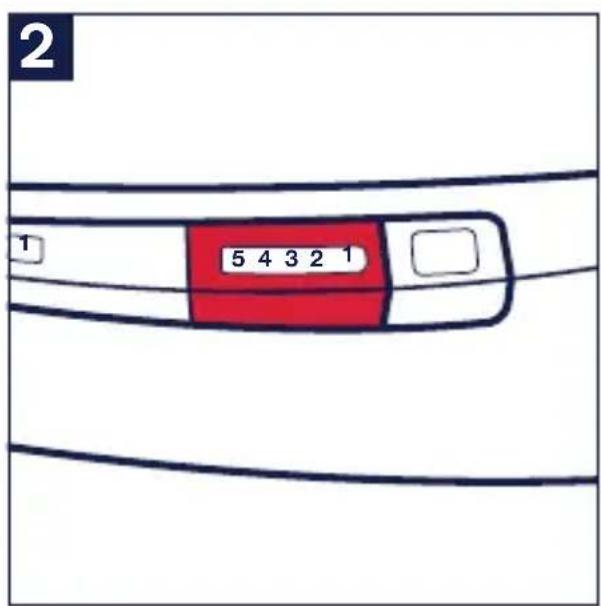

2 - Les positions 1 à 5 (EN ROUGE) sont pour une
installation face à l’avant avec un enfant de 11,3 à 29,4 kg (25-65 lb). Réglage de l’inclinaison
- Appuyer sur le bouton d’inclinaison (1) de chaque côté de l’ensemble de retenue et incliner l’ensemble de retenue dans la position souhaitée. (2) Lâcher le bouton et s’assurer que l’ensemble de retenue est bloqué dans la position d’inclinaison souhaitée. Si la tête du bébé bascule vers l’avant et si le bébé pèse entre 2,3 et 5 kg (5-11 lb), utiliser le coussin réducteur afin de mieux adapter l’angle d’inclinaison à un petit bébé. Pour modifier l’inclinaison après l’installation, il faut désinstaller l’ensemble de retenue, sélectionner la nouvelle position d’inclinaison, puis réinstaller l’ensemble de retenue.123RAVA – Mode d’emploi
3124 RAVA – Mode d’emploi
Exigences relatives à l’enfant L’enfant à qui cet ensemble de retenue est destiné doit répondre à TOUTES les exigences de poids et de taille ci-dessous : Poids : De 2,3 à 29,4 kg (5-65 lb) Taille : 124 cm (49 po) ou moins Le coussin réducteur (p. 94) doit servir uniquement à un bébé de 2,3 à 5 kg (5-11 lb). Installation face à l’arrière recommandé jusqu’à 2+ ans 2,3-18,1 kg ou (5-40 lb) hauteur : 124 cm (49 po) ou moins Installation face à l’avant recommandé à partir de 2 ans 11,3-29,4 kg (25-65 lb) hauteur : 124 cm (49 po) ou moins ceinture du véhicule
ceinture du véhicule et sangle d’attacheToujours utiliser la sangle d’attache pour installer l’ensemble de retenue face à l’avant.sangle d’ancrage inférieur sangle d’ancrage inférieur coussinréducteurPosition d’inclinaison 12,3 kg(5 lb) 5 kg (11 lb)11,3 kg(25 lb)15,8 kg(35 lb)18,1 kg(40 lb)29,4 kg(65 lb) MISE EN GARDE : Utiliser soit la ceinture du véhicule, soit les ancrages inférieurs. Ne jamais utiliser les deux méthodes pour installer l’ensemble de retenue.125RAVA – Mode d’emploi

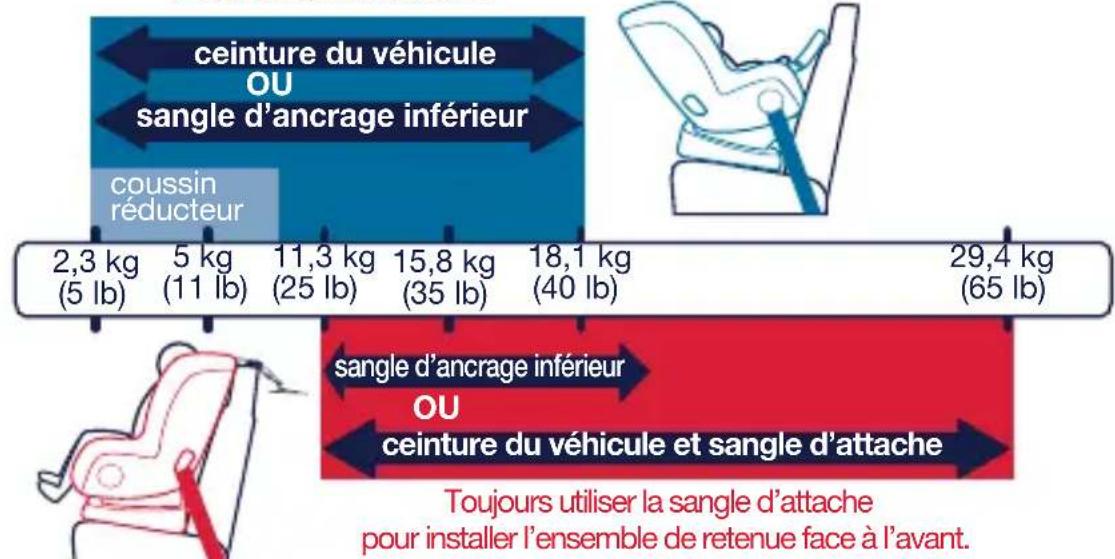

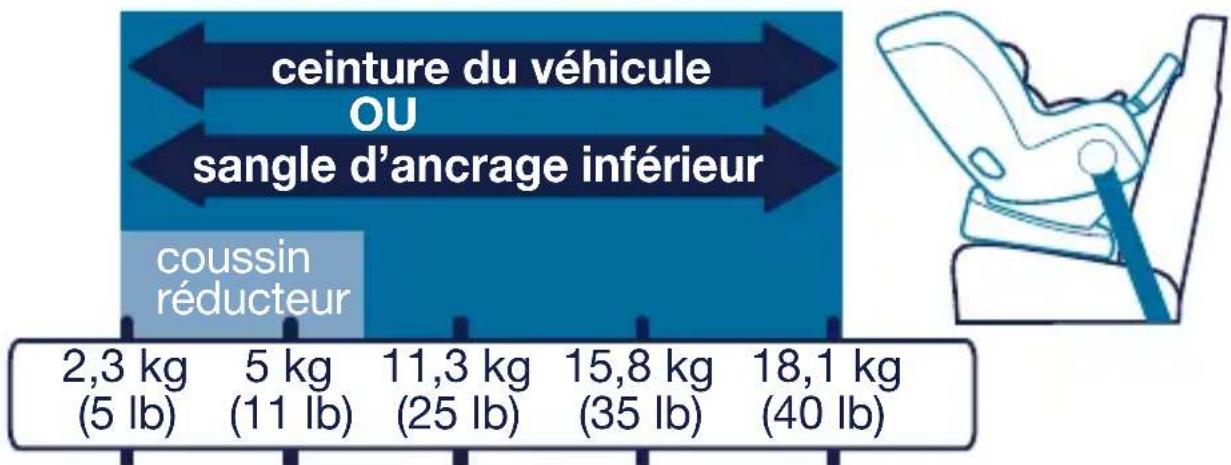

Installation face à l'arrière recommandé jusqu’à 2 ans et plus 2,3-18,1 kg (5–40 lb) ceinture du véhicule
sangle d’ancrage inférieur coussin réducteur Position d’inclinaison 1 2,3 kg (5 lb) 5 kg (11 lb) 11,3 kg (25 lb) 15,8 kg (35 lb) 18,1 kg (40 lb) La Société canadienne de pédiatrie recommande d’asseoir les enfants face à l’arrière le plus longtemps possible, jusqu’à ce qu’ils aient atteint les limites de taille et de poids maximales de leur siège d’auto. hauteur : 124 cm (49 po) ou moins126 RAVA – Mode d’emploi

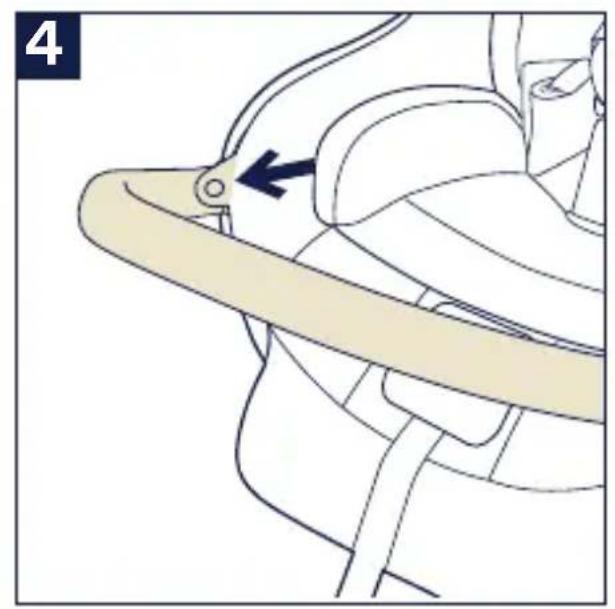

Configuration face à l’arrière Avant l’installation, ranger la sangle d’attache. Placer le repose-jambes dans la position d’installation (p. 110).

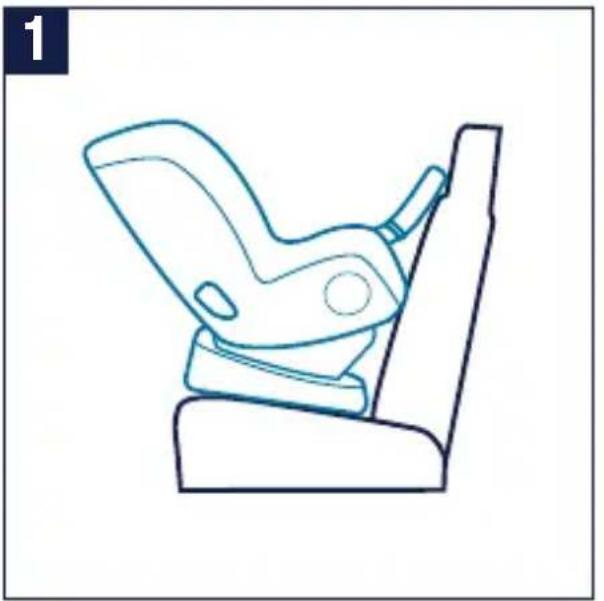

1 - Placer l’ensemble de retenue face à l’arrière sur un siège
compatible du véhicule (p. 80).

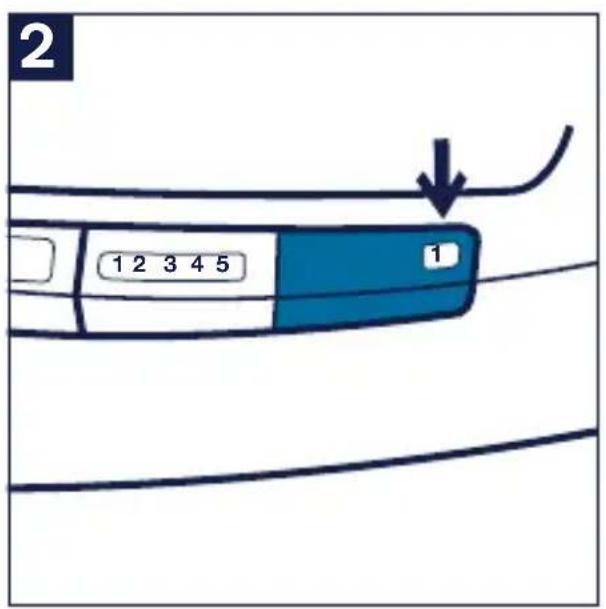

2 - Sélectionner la position d’inclinaison 1 (EN BLEU) (p. 114).
Desserrer et déboucler le harnais, puis insérer les languettes de la boucle dans les fentes prévues à cet effet (p. 90). Placer les porte-gobelets en POSITION D’UTILISATION afin d’accéder aux points de passage de la ceinture du véhicule pour installation face à l’arrière (p. 106). Au besoin, enlever les porte-gobelets.

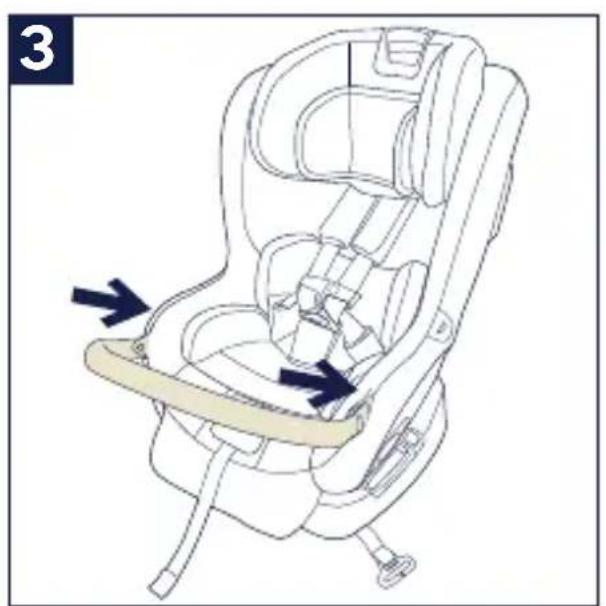

3 - Glisser les extrémités de la barre de redressement dans
les supports. Appuyer sur la barre de redressement jusqu’à ce que ses extrémités soient complètement logées dans les supports.
4 - Fixer la barre de redressement en attachant le bouton
situé sur le siège au bouton situé sur la barre. Procéder ainsi des deux côtés du siège.

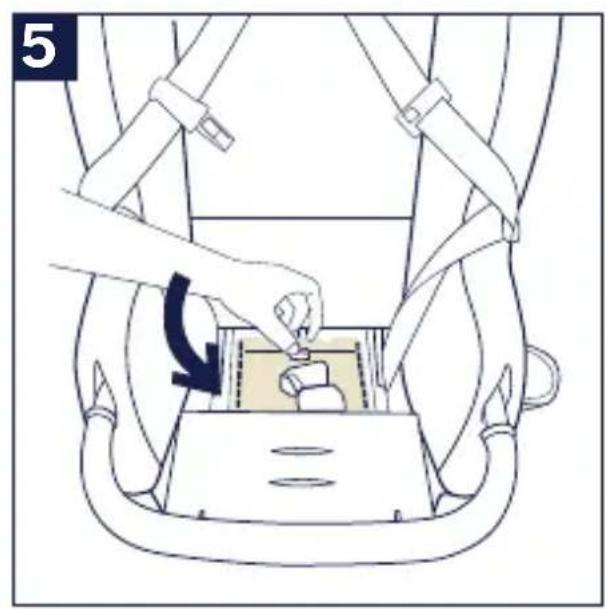

5 - Enlever le coussin réducteur, soulever la housse du siège
et ouvrir la porte de tension pour installation vers l’arrière (p. 96). Compléter l’installation au moyen de la ceinture sous- abdominale et le baudrier du véhicule (p. 120), de la sangle universelle d’ancrage (p. 122) ou d’une ceinture sous- abdominale compatible du véhicule (p. 124). Si la tête du bébé bascule vers l’avant et si le bébé pèse entre 2,3 et 5 kg (5-11 lb), utiliser le coussin réducteur afin de mieux adapter l’angle d’inclinaison à un petit bébé.127RAVA – Mode d’emploi
3128 RAVA – Mode d’emploi MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation. Installation avec la ceinture sous-abdominale et le baudrier (mode d’installation à privilégier)

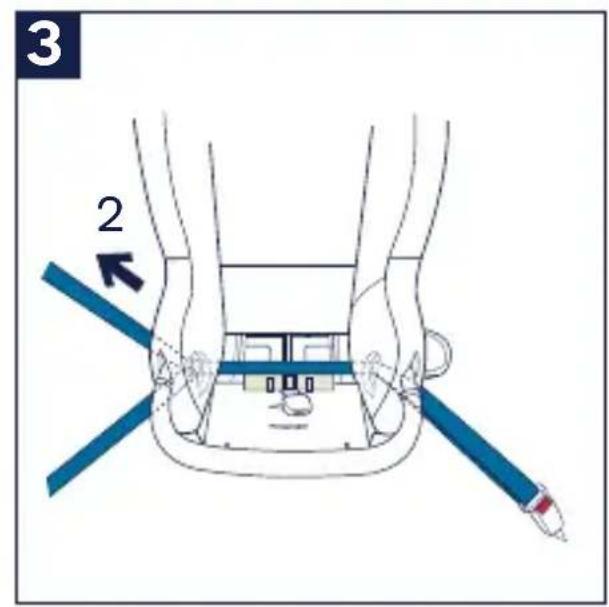

1 - Passer la ceinture sous-abdominale et le baudrier dans
les points de passage BLEUS pour installation face à l’arrière, puis boucler la ceinture sous-abdominale et le baudrier. La ceinture du véhicule doit passer sous la porte de tension. (1)
2 - Insérer le baudrier dans la pince à baudrier située du
côté opposé à la boucle de la ceinture du véhicule; NE PAS insérer la ceinture sous-abdominale dans la pince.

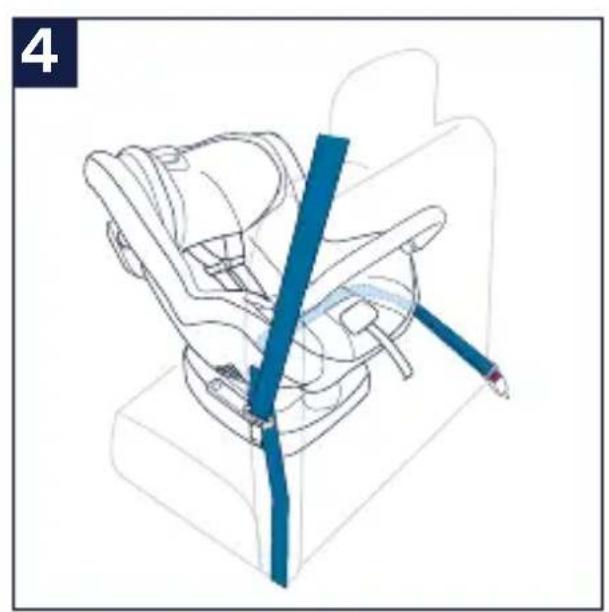

3 - Tendre au maximum la ceinture du véhicule pour
assujettir correctement l’ensemble de retenue. Bloquer la ceinture du véhicule (consulter le guide d’entretien du véhicule). (2)
4 - Fermer la porte de tension et remettre la housse du

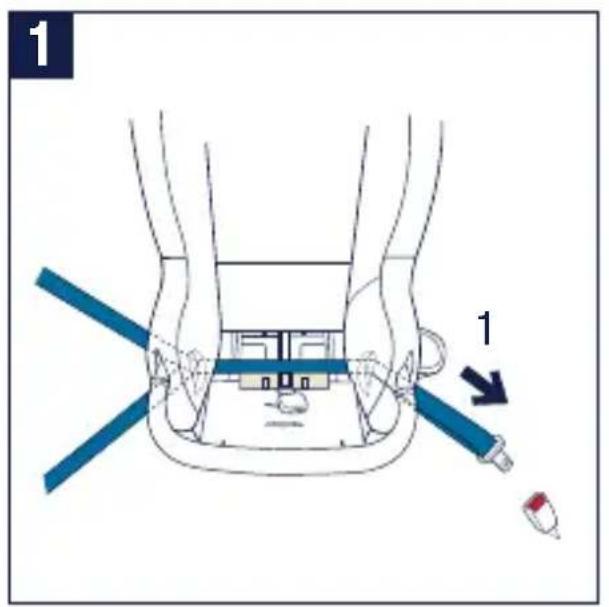

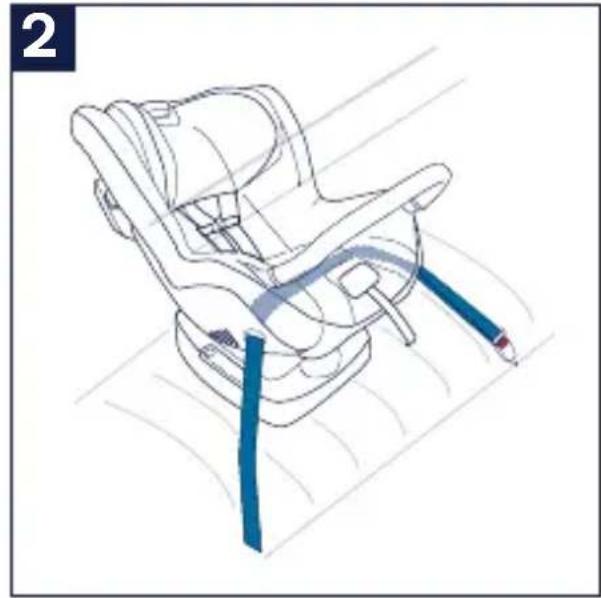

siège en place. Tirer sur le baudrier pour vérifier s’il est bloqué. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’arrière et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation129RAVA – Mode d’emploi
face à l’arrière, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache n’est pas utilisée pour l’installation face à l’arrière; elle est rangée derrière l’ensemble de retenue. Les porte-gobelets peuvent être placés dans n’importe quelle position après l’installation. Le baudrier est correctement installé dans la pince à baudrier et celle-ci est placée devant la ceinture sous- abdominale sans nuire à son action.
42130 RAVA – Mode d’emploi

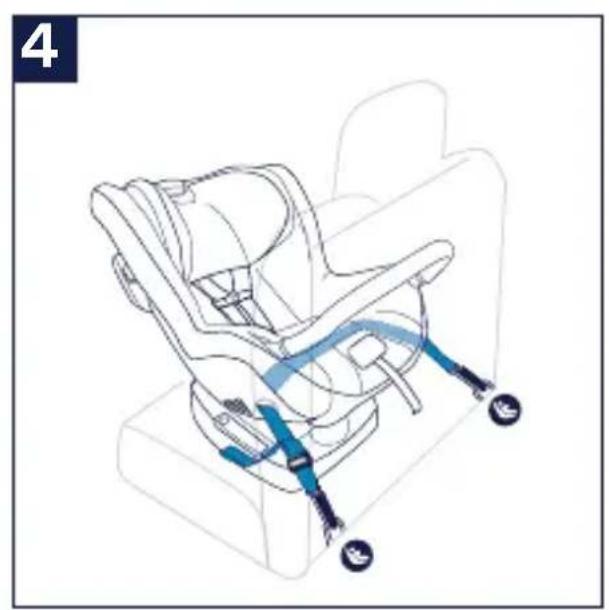

Installation avec la sangle universelle d’ancrage
- Sortir la sangle universelle d’ancrage du compartiment (p. 104 ) et la faire passer dans les points de passage BLEUS sous les porte-gobelets.

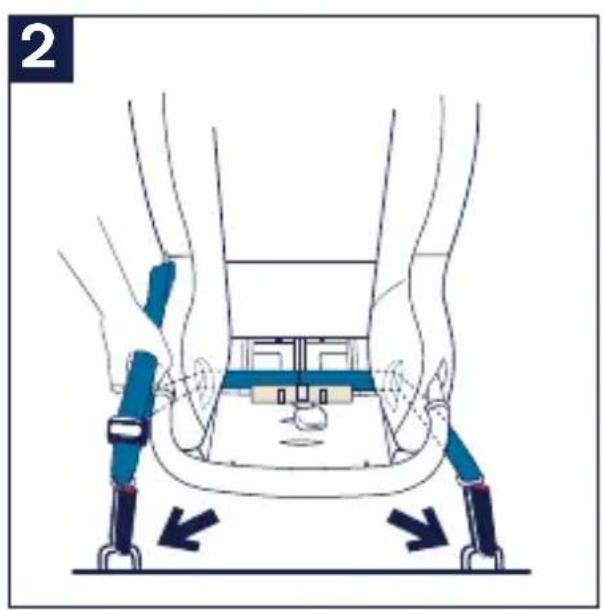

2 - Allonger la sangle universelle d’ancrage au besoin
(p. 104) et l’accrocher aux points d’ancrage inférieurs du véhicule.

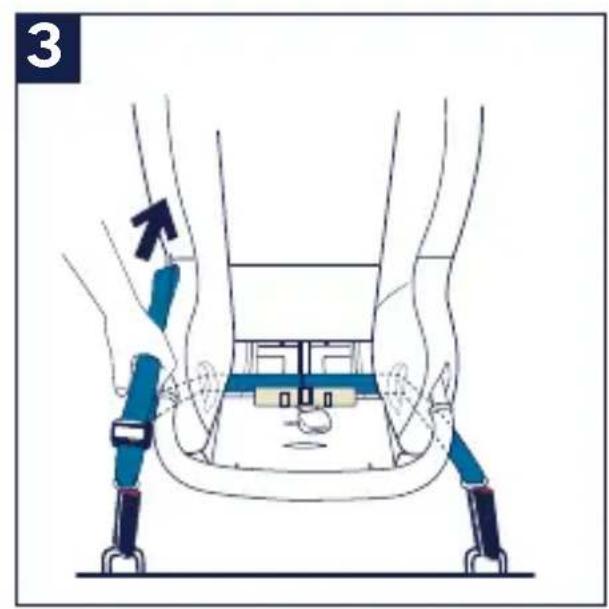

3 - Tendre la sangle universelle d’ancrage au maximum en
tirant sur la boucle à son extrémité.
4 - Fermer la porte de tension et remettre en place la
housse du siège et, au besoin, le coussin réducteur. Passer la sangle d’entrejambe dans la fente de la housse. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’arrière et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. MISE EN GARDE : Ne pas utiliser ce mode d’installation si l’enfant pèse plus de 15,8 kg (35 lb). MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation.131RAVA – Mode d’emploi

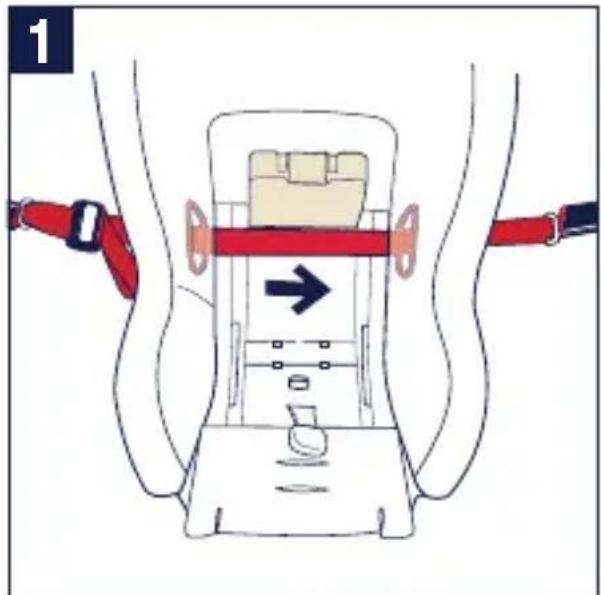

Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation face à l’arrière, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache n’est pas utilisée pour l’installation face à l’arrière; elle est rangée derrière l’ensemble de retenue. Les porte-gobelets peuvent être placés dans n’importe quelle position après l’installation.
42132 RAVA – Mode d’emploi
Installation avec la ceinture sous-abdominale
1 - Passer la ceinture sous-abdominale dans les points de
passage BLEUS pour installation face à l’arrière, puis boucler la ceinture sous-abdominale. (1) Tendre au maximum la ceinture sous-abdominale. (2)
2 - Fermer la porte de tension et remettre en place la
housse du siège et, au besoin, le coussin réducteur. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’arrière et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation face à l’arrière, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache n’est pas utilisée pour l’installation face à l’arrière; elle est rangée derrière l’ensemble de retenue. Les porte-gobelets peuvent être placés dans n’importe quelle position après l’installation. MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation.133RAVA – Mode d’emploi
1 2134 RAVA – Mode d’emploi

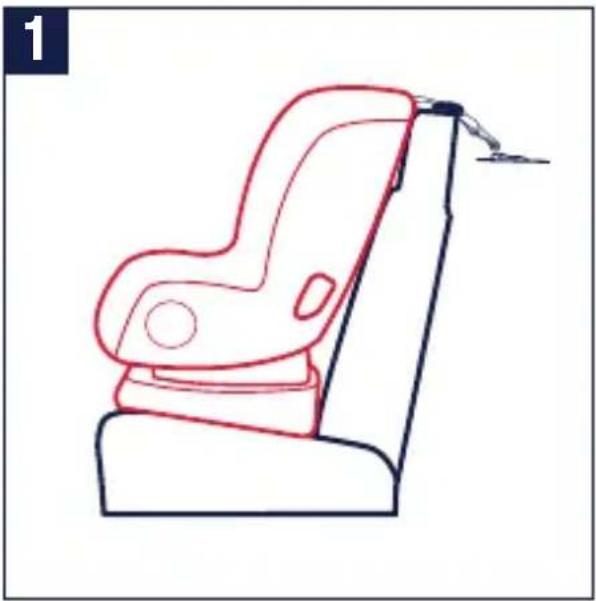

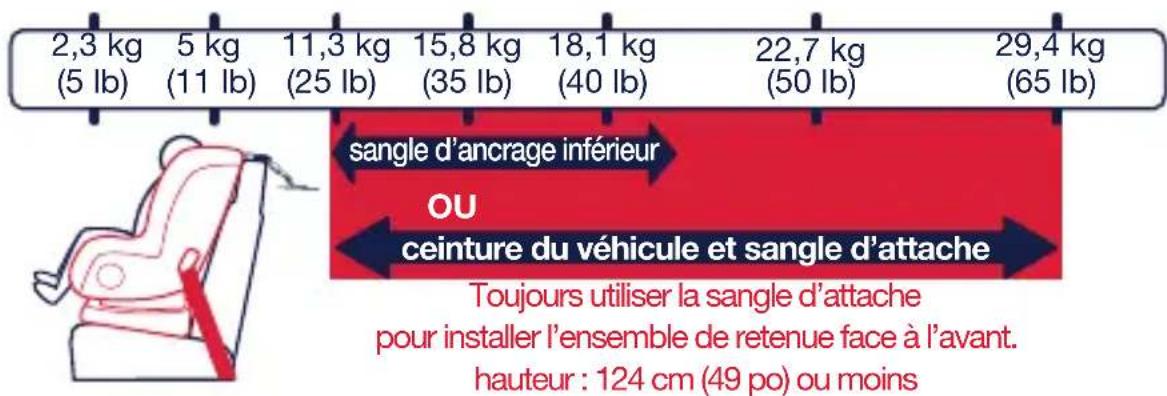

Installation face à l’avant recommandé à partir de 2 ans 11,3-29.4 kg (25-65 lb) Configuration face à l’avant Décrocher la sangle d’attache de son point de rangement et allonger la sangle pour utilisation (p. 112). Déplacer le support du repose-jambes en position d'installation (p.110). 1 Placer l’ensemble de retenue face à l’avant sur un siège compatible du véhicule (p. 80). 2 Sélectionner la position d’inclinaison 1 à 5 (EN ROUGE) (p. 114). Desserrer et déboucler le harnais, puis insérer les languettes de la boucle dans les fentes prévues à cet effet (p. 90). 3 Monter l’appuie-tête au maximum, soulever la housse du siège et ouvrir la porte de tension pour installation vers l’avant (p. 96). Compléter l’installation au moyen de la ceinture sous- abdominale et le baudrier du véhicule (p. 128), de la sangle universelle d’ancrage (p.130) ou d’une ceinture sous- abdominale compatible du véhicule (p. 132).
sangle d’ancrage inférieurceinture du véhicule et sangle d’attacheToujours utiliser la sangle d’attache pour installer l’ensemble de retenue face à l’avant.hauteur : 124 cm (49 po) ou moins2,3 kg(5 lb) 5 kg (11 lb)11,3 kg(25 lb)15,8 kg(35 lb)18,1 kg(40 lb)22,7 kg(50 lb)29,4 kg(65 lb)135RAVA – Mode d’emploi
3136 RAVA – Mode d’emploi
Installation avec la ceinture sous-abdominale et le baudrier (mode d’installation à privilégier)

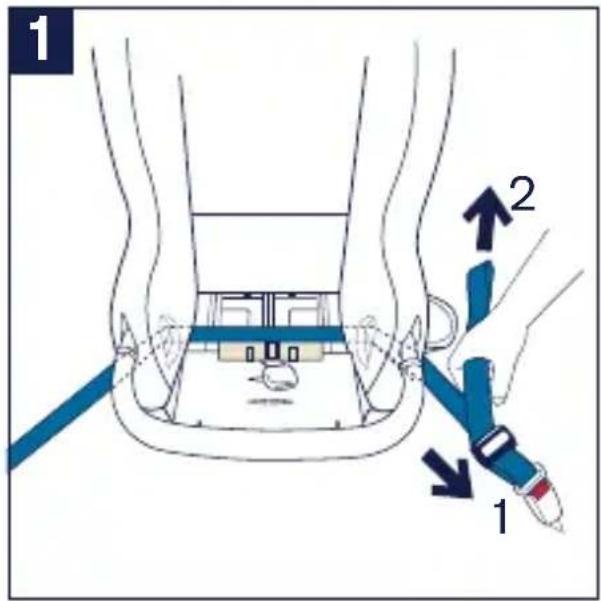

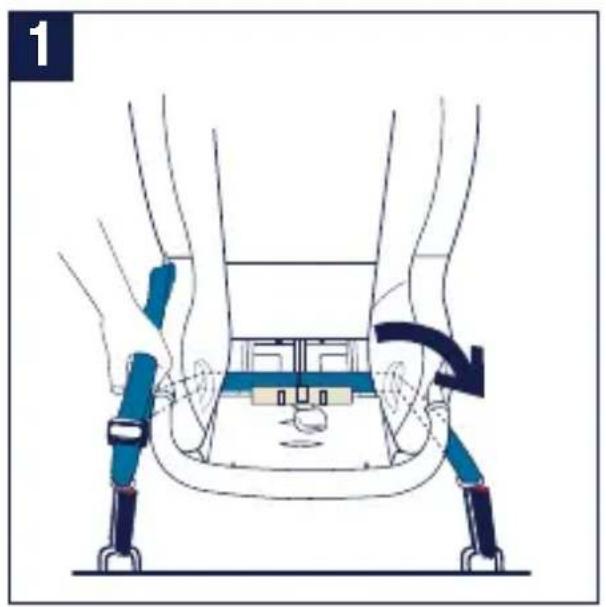

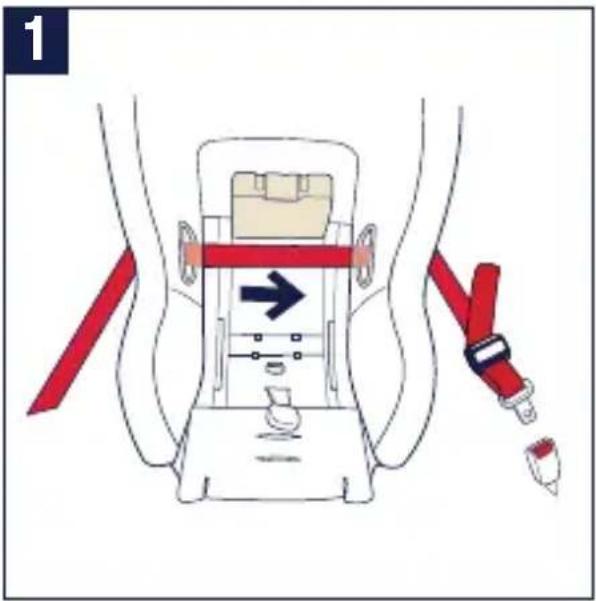

1 - Passer la ceinture sous-abdominale et le baudrier
dans les points de passage ROUGES pour installation face à l’avant, puis boucler la ceinture sous-abdominale et le baudrier.

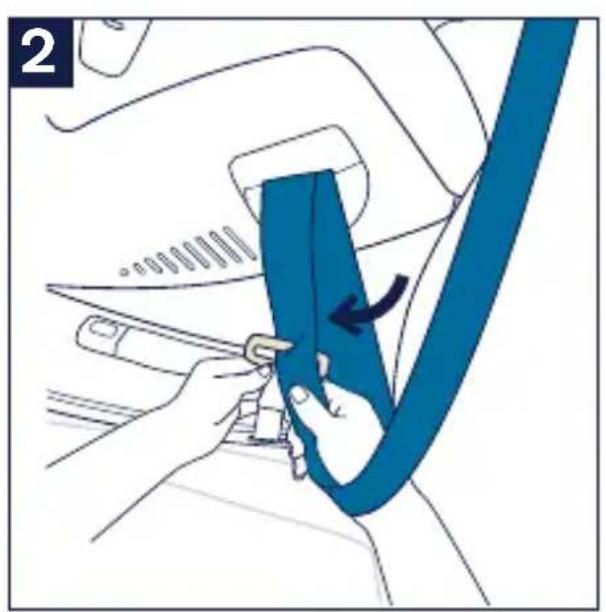

2 - Bloquer la ceinture du véhicule (consulter le guide
d’entretien du véhicule). Tendre au maximum la ceinture du véhicule pour assujettir correctement l’ensemble de retenue. (1) Fermer la porte de tension et remettre la housse du siège en place. Tirer sur le baudrier pour vérifier s’il est bloqué.

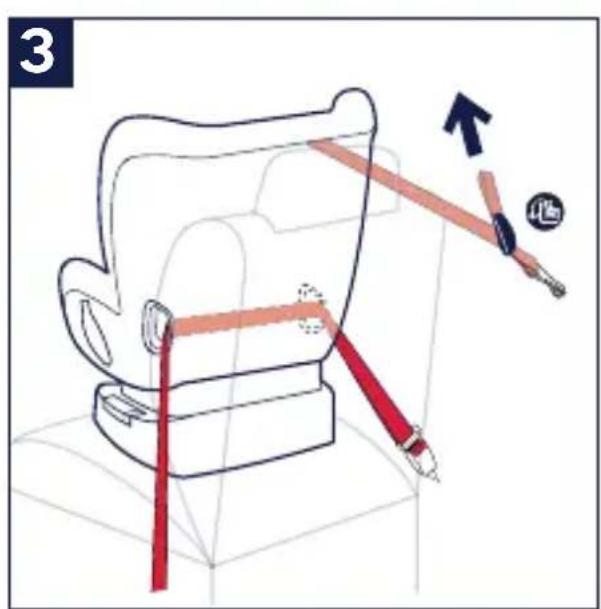

3 - À l’aide du crochet d’attache, fixer la sangle d’attache
au point d’ancrage supérieur du véhicule et serrer (p. 112).
4 - Rentrer l’excès de sangle derrière l’ensemble de
retenue. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’avant et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation.137RAVA – Mode d’emploi
Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation face à l’avant, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache est utilisée correctement et accrochée au point d’ancrage supérieur du véhicule.
2138 RAVA – Mode d’emploi
Installation avec la sangle universelle d’ancrage
- Sortir la sangle universelle d’ancrage du compartiment (p. 104), puis la faire passer dans les points de passage ROUGES pour installation face à l’avant.
2 - Allonger la sangle universelle d’ancrage au besoin
(p. 104) et l’accrocher aux points d’ancrage inférieurs du véhicule.

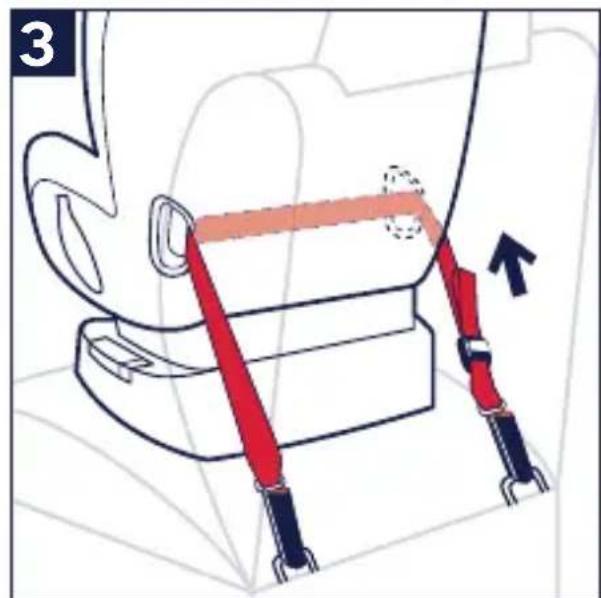

3 - Tendre la sangle universelle d’ancrage au maximum en
tirant sur la boucle à son extrémité, tout juste derrière le connecteur. Fermer la porte de tension et remettre la housse du siège en place.

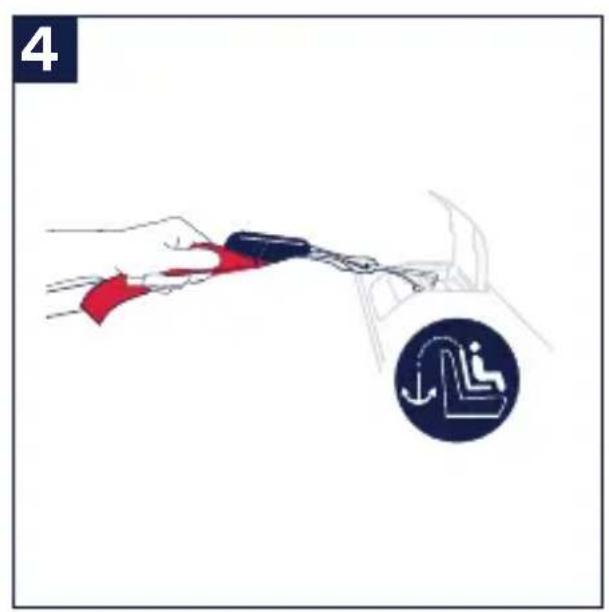

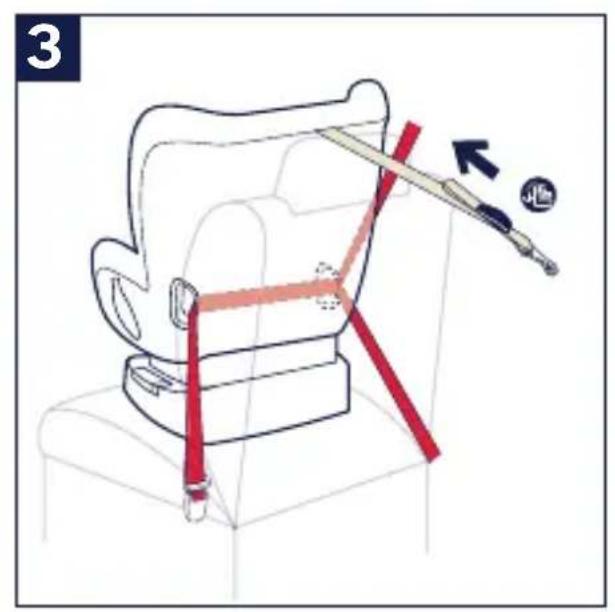

4 - À l’aide du crochet d’attache, fixer la sangle d’attache
au point d’ancrage supérieur du véhicule et serrer (p. 112). Rentrer l’excès de sangle derrière l’ensemble de retenue. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’avant et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. MISE EN GARDE : Ne pas utiliser ce mode d’installation si l’enfant pèse plus de 18,1 kg (40 lb). MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation.139RAVA – Mode d’emploi
Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation face à l’avant, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache est utilisée correctement et accrochée au point d’ancrage supérieur du véhicule.
1140 RAVA – Mode d’emploi
Installation avec la ceinture sous-abdominale
1 - Passer la ceinture sous-abdominale dans les points de
passage ROUGES pour installation face à l’avant, puis boucler la ceinture sous-abdominale.
2 - Tendre au maximum la ceinture sous-abdominale. (1)
Fermer la porte de tension et remettre la housse du siège en place.
3 - À l’aide du crochet d’attache, fixer la sangle d’attache
au point d’ancrage supérieur du véhicule et serrer (p. 112). Rentrer l’excès de sangle derrière l’ensemble de retenue. Pour ouvrir la porte de tension, déboucler la ceinture du véhicule et appuyer légèrement sur la porte pour relâcher la tension. Vérifier l’installation Le siège est face à l’avant et incliné dans l’angle approprié; le repose-jambes est dans la position d’utilisation. Le siège est installé de façon sécuritaire. En tenant le siège près des points de passage de la ceinture pour installation face à l’avant, déplacer le siège de gauche à droite, de l’avant vers l’arrière et de haut en bas. Le siège ne doit pas bouger sur plus de 2,5 cm (1 po). La sangle d’attache est utilisée correctement et accrochée au point d’ancrage supérieur du véhicule. MISE EN GARDE : S’assurer que l’ensemble de retenue est solidement installé avant chaque utilisation.141RAVA – Mode d’emploi
3142 RAVA – Mode d’emploi
Attacher l’enfant dans l’ensemble de retenue Desserrer et détacher le harnais. Insérer les languettes de la boucle dans les fentes prévues à cet effet (p. 90).

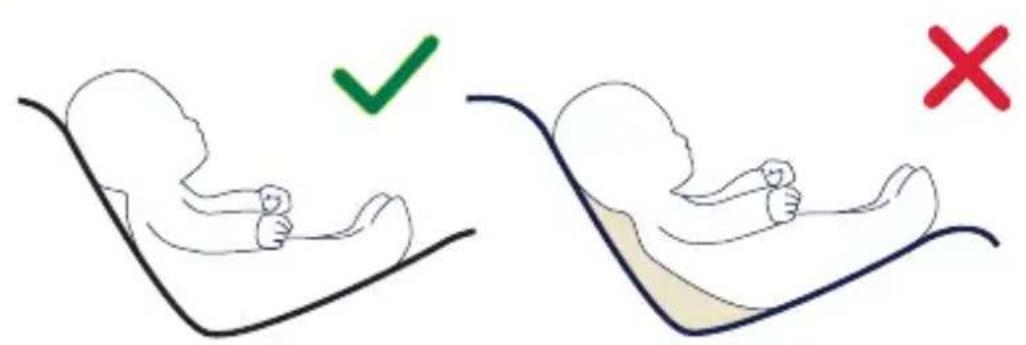

1 - Placer l’enfant dans l’ensemble de retenue, le dos bien
appuyé contre le dossier de l’ensemble de retenue. NE PAS laisser l’enfant s’avachir.
2 - Pour une utilisation face à l’arrière, régler l’appuie-
tête (p. 92) de façon à placer les bretelles À LA MÊME HAUTEUR ou légèrement plus bas que les épaules de l’enfant. Pour une utilisation face à l’avant, régler l’appuie- tête (p. 92 ) de façon à placer les bretelles À LA MÊME HAUTEUR ou légèrement plus haut que les épaules de l’enfant. Le bas de l’appuie-tête devrait se trouver près des épaules de l’enfant, sans toutefois les comprimer. Ajuster la sangle d’entrejambe étroitement à l’enfant (p.100). La sangle d’entrejambe devrait se trouver près de l’enfant, et non sous lui. Placer le harnais sur les épaules et autour de la taille de l’enfant, puis boucler le harnais.

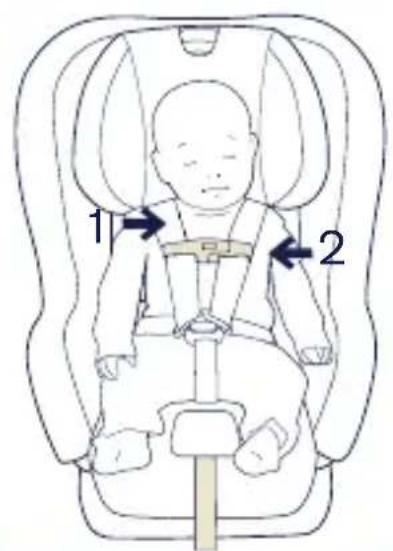

3 - Serrer le harnais (p. 90) jusqu’à ce qu’il soit ajusté
étroitement sur les épaules et autour des cuisses de l’enfant. Le harnais est ajusté étroitement lorsqu’il est impossible de plier les sangles en les pinçant avec les doigts (1). Fermer l’attache pectorale et la placer (p. 90) à la hauteur des aisselles de l’enfant (2). MISE EN GARDE : Si l’enfant n'est pas attaché correctement dans l’ensemble de retenue, il peut être éjecté durant une collision et subir des blessures graves ou mortelles.143RAVA – Mode d’emploi
Face à l’arrière : bretelles À LA MÊME HAUTEUR ou légèrement plus bas que les épaules Face à l’avant : bretelles À LA MÊME HAUTEUR ou légèrement plus haut que les épaules144 RAVA – Mode d’emploi
Attacher l’enfant – Liste de vérification MISE EN GARDE : Avant d’attacher l’enfant dans l’ensemble de retenue, toujours s’assurer que l’ensemble de retenue est installé correctement. Les bretelles du harnais sont à la bonne hauteur. Face à l’arrière : À LA MÊME HAUTEUR ou légèrement plus bas que les épaules de l’enfant Face à l’avant : À LA MÊME HAUTEUR ou légèrement plus haut que les épaules de l’enfant Utiliser le coussin réducteur, le réducteur d’appuie-tête, les couvre-bretelles et le coussinet d’entrejambe pour un enfant de 2,3 à 5 kg (5-11 lb) afin de permettre un meilleur ajustement du siège et du harnais et pour mieux régler l’angle d’inclinaison pour un petit bébé. L’angle d’inclinaison est approprié pour l’enfant. Si la tête du bébé bascule vers l’avant et si le bébé pèse entre 2,3 et 5 kg (5-11 lb), utiliser le coussin réducteur afin de mieux adapter l’angle d’inclinaison à un petit bébé. L’appuie-tête est bloqué dans une des 10 positions. La boucle du harnais est solidement attachée. Tirer pour vérifier la solidité! Les sangles du harnais sont ajustées étroitement et posées à plat sur les épaules et les cuisses de l’enfant. Lorsqu’elles sont étroitement ajustées, les sangles ne doivent présenter aucun mou. Elles doivent être relativement droites et bien tendues. Elles ne doivent pas comprimer la chair ni entraîner le corps de l’enfant dans une position non naturelle.145RAVA – Mode d’emploi
MISE EN GARDE : Il est impossible d’attacher l’enfant correctement dans l’ensemble de retenue s’il porte des vêtements encombrants ou s’il est enveloppé d’une couverture. Pour garder l’enfant au chaud, ajouter une couverture après avoir attaché l’enfant correctement dans l’ensemble de retenue. L’attache pectorale est solidement fermée et placée à la hauteur des aisselles de l’enfant. Installation dans un avion Le service de l'aviation civile de Transports Canada recommande que les enfants de 18,1 kg (40 lb) ou moins utilisent un ensemble de retenue lorsqu’ils voyagent en avion. Cet ensemble de retenue pour enfant est homologué pour utilisation dans un avion. Avant de partir en voyage, communiquer avec la compagnie aérienne pour connaître sa politique sur l’utilisation des ensembles de retenue. Installer l’ensemble de retenue face à l’arrière ou face à l’avant sur un siège d’avion orienté vers l’avant, et suivre les directives de la section « Utilisation de la ceinture sous-abdominale ». Toutefois, faire passer la ceinture du siège d’avion par-dessus la porte de tension fermée et sous la housse du siège.146 RAVA – Mode d’emploi
Nettoyage et entretien MISE EN GARDE : Ne pas essayer de démonter l’ensemble de retenue. Effectuer uniquement les étapes indiquées dans le présent mode d’emploi. Retrait de la housse du siège

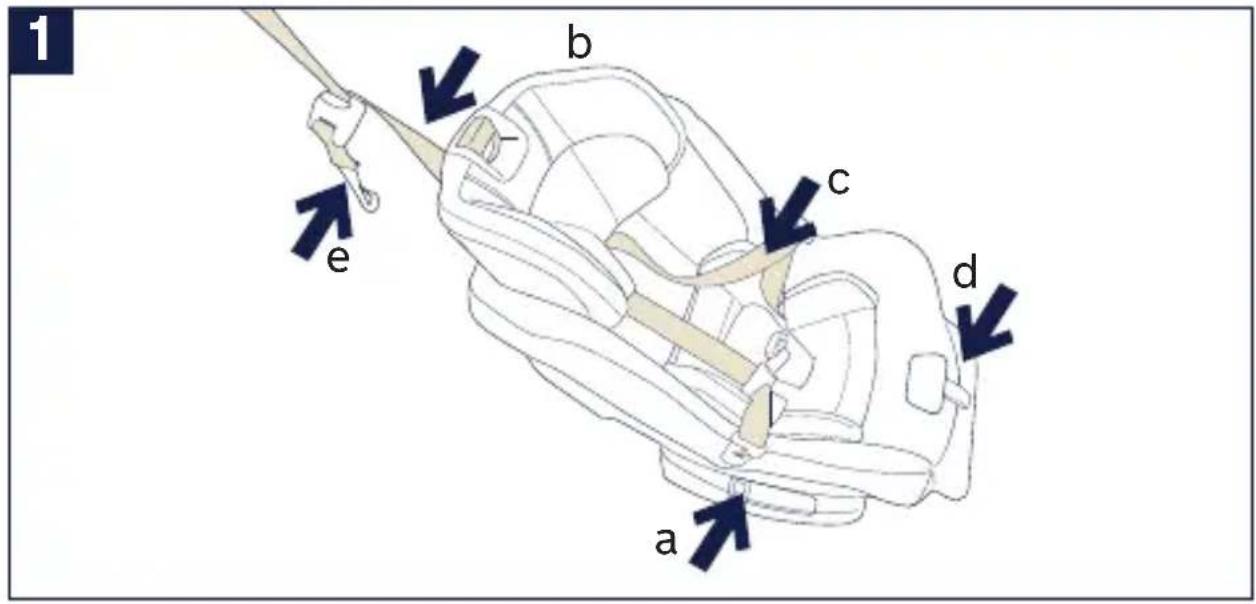

1 - Pour retirer la housse du siège :
a Incliner l’ensemble de retenue jusqu’à la position 1 d’installation face à l’arrière (EN BLEU). b Monter l’appuie-tête au maximum. c Desserrer et déboucler le harnais, puis ouvrir l’attache pectorale. d Déployer complètement le repose-jambes. e Décrocher la sangle d’attache de son point de rangement. Enlever les couvre-bretelles, le coussinet d’entrejambe et les coussinets de ceinture, ainsi que le coussin réducteur et le réducteur d’appuie-tête. Enlever la housse de l’appuie-tête avec précaution pour éviter d’endommager la mousse amortissante.147RAVA – Mode d’emploi
1148 RAVA – Mode d’emploi

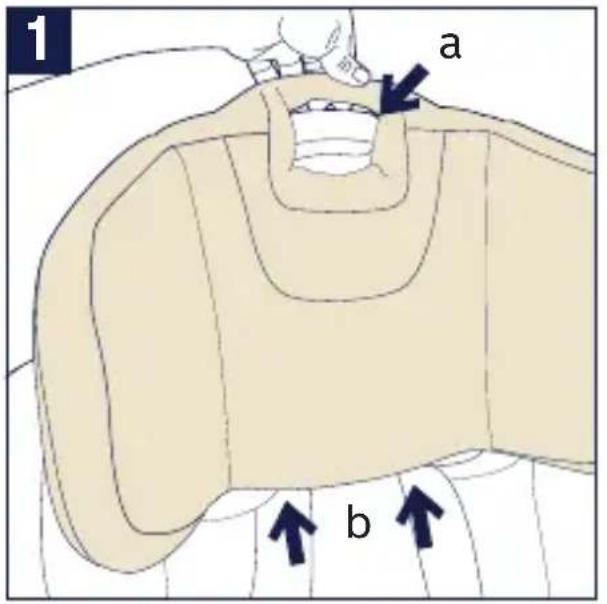

1 - Enlever la housse de l’appuie-tête.
a Tenir la housse par sa bordure supérieure, derrière le bouton de réglage de l’appuie-tête. b Détacher la housse de l’appuie-tête, d’un côté d’abord, puis de l’autre. Détacher les boutons-pression, puis tirer.

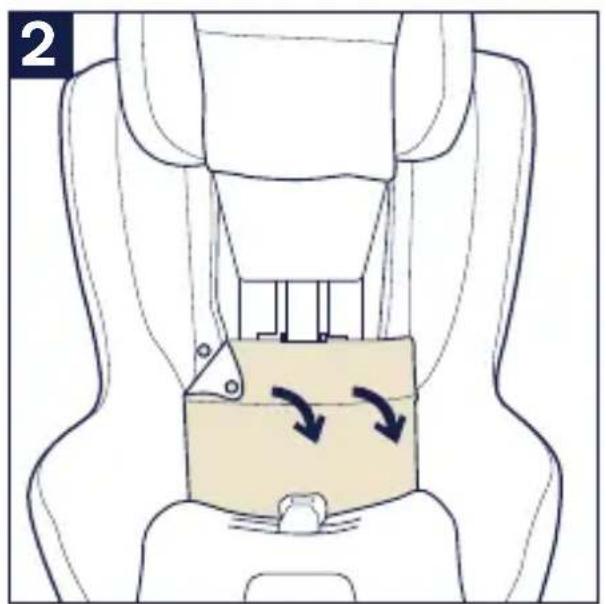

2 - Détacher les boutons-pression de la housse du siège.
Retirer la housse du repose-jambes.

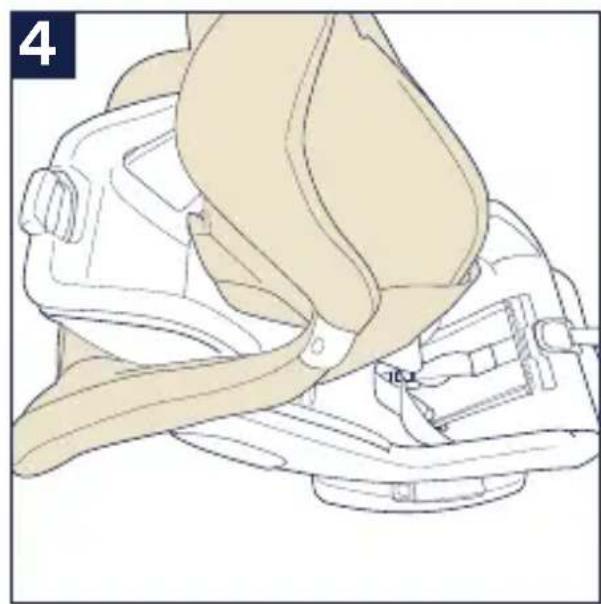

3 - Retirer la housse de l’ensemble de retenue.
a Commencer par le bas, près du repose-jambes, puis continuer vers la fente pour la boucle. Sortir la housse de la rainure qui longe la bordure du siège. b Décrocher la housse sous les fentes pour la boucle. c Continuer jusqu’à la sangle d’attache. d Répéter les étapes A à C de l’autre côté.
42150 RAVA – Mode d’emploi
Installation de la housse du siège Reprendre en sens inverse les étapes de retrait de la housse. Nettoyage de la housse, des couvre-bretelles et des coussinets Au besoin, la housse, les couvre-bretelles et les coussinets peuvent être lavés à la machine à l’eau froide au cycle délicat avec du détergent doux. Laisser sécher à l’air. NE PAS utiliser un agent de blanchiment ni tout autre produit chimique corrosif pour nettoyer la housse et le harnais de l’ensemble de retenue. NE PAS repasser la housse de l’ensemble de retenue. Incliner l’ensemble de retenue jusqu’à la position 1 d’installation face à l’arrière.

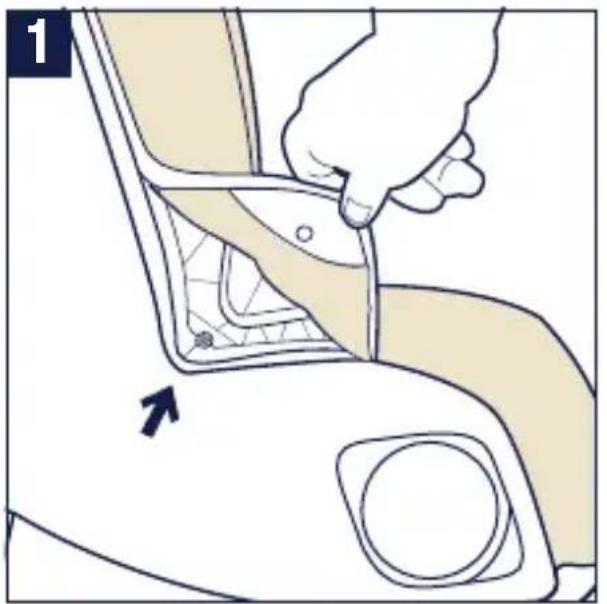

1 - Glisser la housse du siège dans la rainure de
fixation qui longe le bord du siège, puis rentrer le rabat d’angle près de la vis. À partir du centre de la surface d’assise, appuyer sur la languette en plastique blanc de la housse du siège pour la faire passer par-dessus la vis.

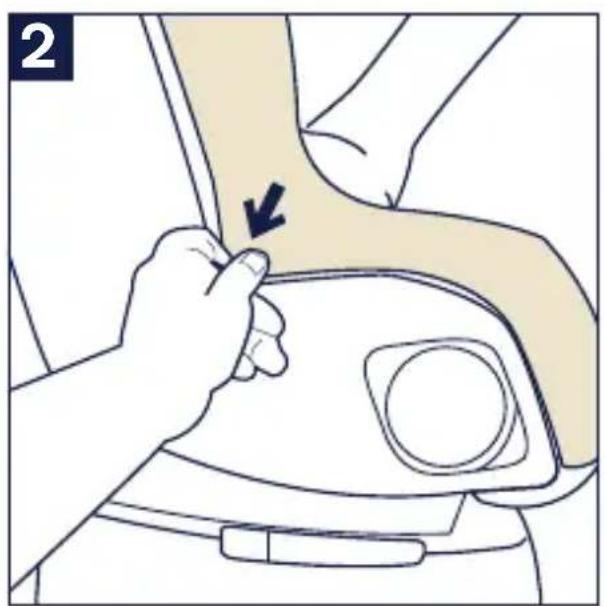

2 - Tout en tirant le tissu vers le bas depuis
l’extérieur : S’assurer que les deux poches d’angle sont bien fixées à l’extérieur des repose-jambes.151RAVA – Mode d’emploi
Nettoyage du coussin réducteur Au besoin, le coussin réducteur peut être lavé à la machine à l’eau froide avec du savon doux. Le coussin de renfort situé à l’arrière du coussin réducteur doit être seulement essuyé avec un linge. NE PAS laver le coussin de renfort à la machine. Laisser sécher à l’air. Nettoyage du harnais Le harnais de l’ensemble de retenue n’est pas amovible. NE PAS essayer d’enlever le harnais. Au besoin, nettoyer le harnais à la main avec une éponge et de l’eau chaude savonneuse. Éponger l’excès d’eau avec une serviette, puis laisser sécher à l’air. NE PAS repasser le harnais de l’ensemble de retenue. Nettoyage de la coque Au besoin, nettoyer la coque à la main avec une éponge humide. Essuyer ensuite avec une serviette. Nettoyage de la boucle LA BOUCLE N’EST PAS AMOVIBLE. Pour nettoyer la boucle, l’essuyer avec un linge humide. NE PAS utiliser un produit abrasif pour nettoyer la coque.153RAVA – Mode d’emploi
Nettoyage du dispositif d’ajustement du harnais

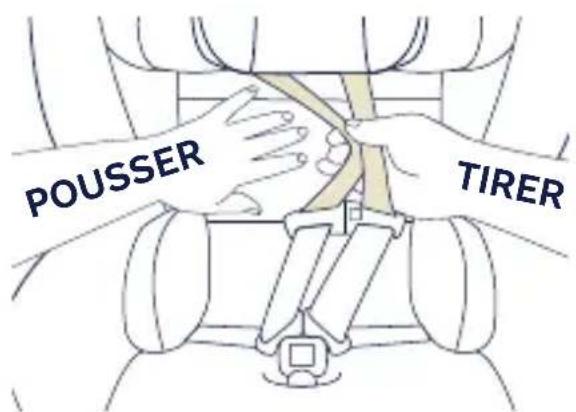

POUSSER d’une main sur le dossier du siège et TIRER de l’autre main sur les sangles du harnais sans appuyer sur le bouton de desserrement. MISE EN GARDE : Ne pas essayer de démonter l’ensemble de retenue. Effectuer uniquement les étapes indiquées dans le présent mode d’emploi. Si le harnais se desserre, suivre les étapes Nettoyage du dispositif d’ajustement du harnais Si le harnais reste tendu, l’ajusteur de harnais fonctionne normalement TIRERPOUSSER154 RAVA – Mode d’emploi
Accéder au dispositif d’ajustement du harnais
1 - Régler l’appui-tête dans sa position la plus haute,
détacher la housse du siège et la tirer vers l’avant du siège.

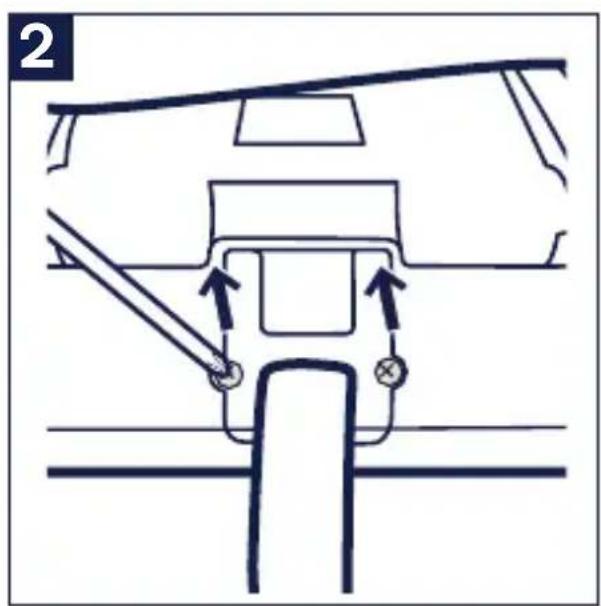

2 - Retirer les deux vis cruciformes du cache du dispositif
d’ajustement du harnais. CONSERVER les vis pour les remettre en place.

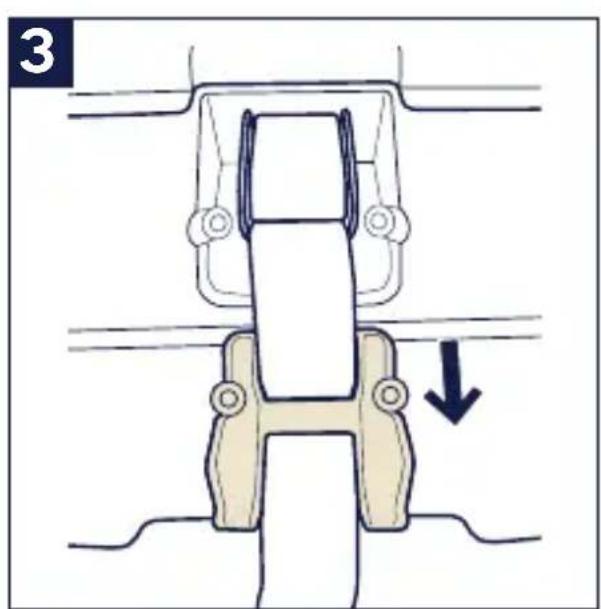

3 - Retirer le cache du dispositif d’ajustement du harnais
et le faire glisser vers l’avant sur le harnais jusqu’à ce qu’il soit dégagé.155RAVA – Mode d’emploi
2156 RAVA – Mode d’emploi
Nettoyage du dispositif d’ajustement du harnais

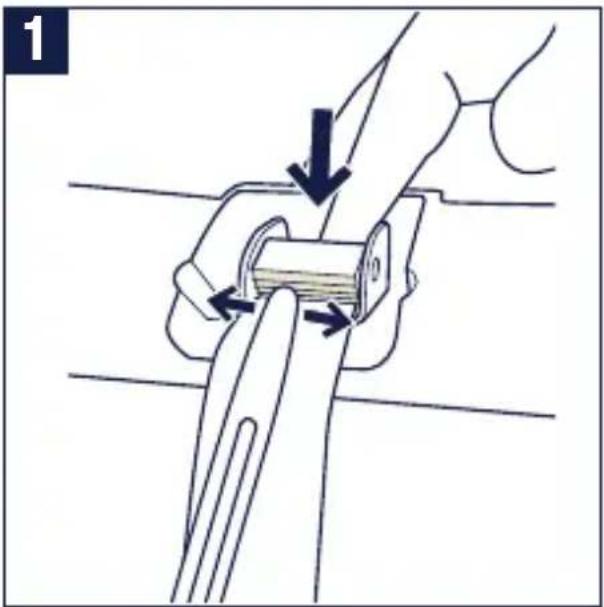

1 - Tout en appuyant sur le bouton du dispositif d’ajustement
du harnais, à l’aide d’une brosse ou d’une brosse à dents, brosser/gratter la zone et chaque dent/rainure jusqu’à l’endroit où le harnais et les dents/rainures se rejoignent.
2 - Tirer légèrement sur le harnais pour aider à éliminer les
débris de la zone des dents. Nettoyer soigneusement chaque dent/rainure. Il peut être nécessaire de réduire l’inclinaison pour aider à retirer les débris des dents. Une fois le nettoyage terminé, relâcher le mécanisme de verrouillage et refaire la vérification du fonctionnement du harnais (p. 153). Remontage du dispositif d’ajustement du harnais

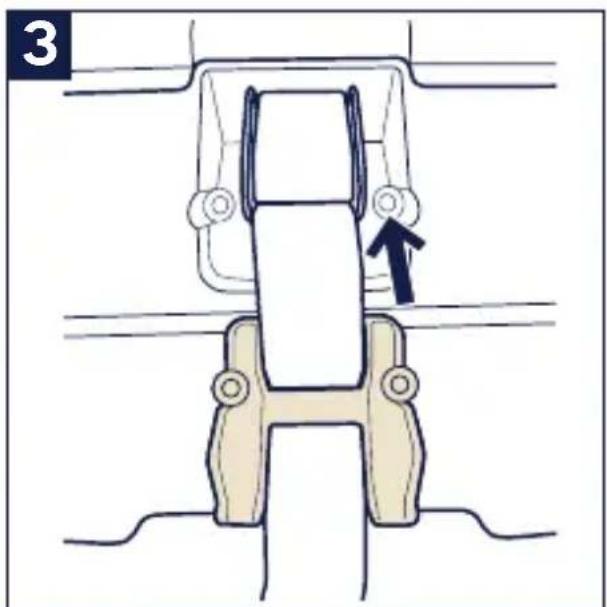

3 - Faire glisser le cache du dispositif d’ajustement du
harnais sur le harnais et le fixer au siège.

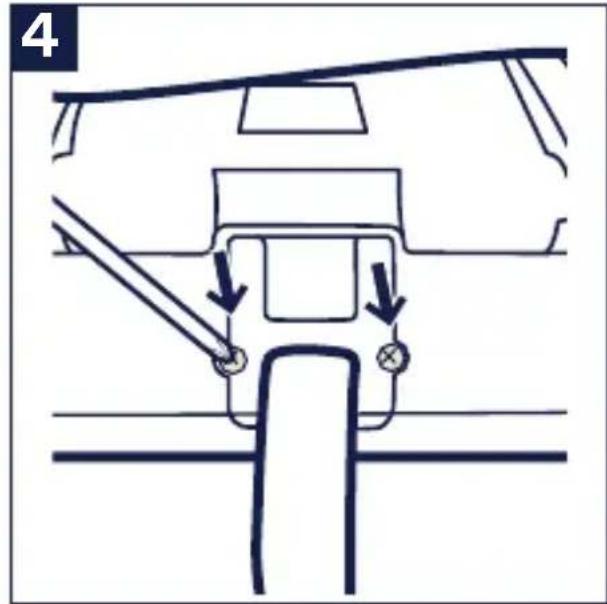

4 - Fixer le cache du dispositif d’ajustement du harnais à
l’aide des deux vis cruciformes retirées précédemment.

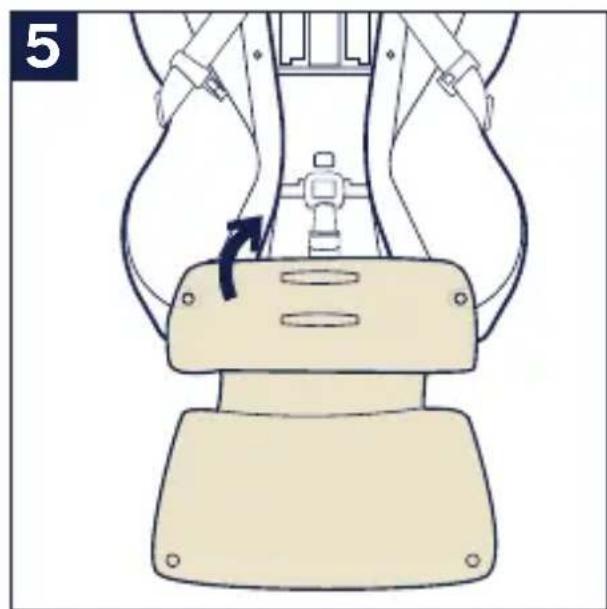

5 - Remettre la housse sur le siège.

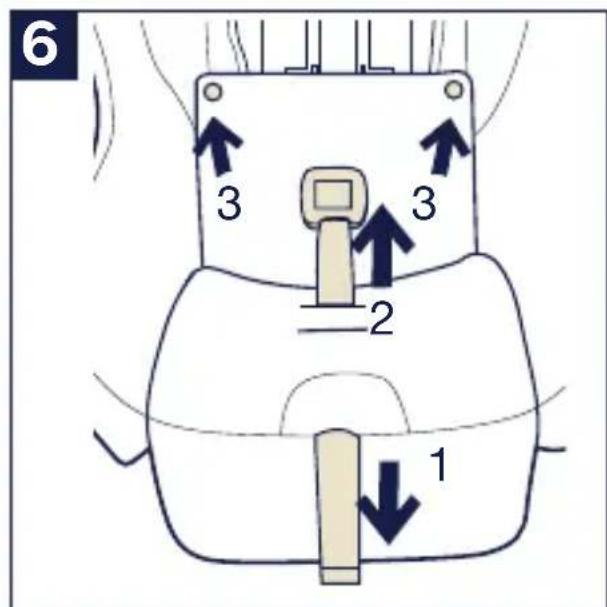

6 - Tirer les bretelles (1) et la boucle (2) à travers la fente
de la housse et fixer la housse au siège en enfonçant les boutons-pressiont (3). Répéter la vérification du fonctionnement du harnais (p. 153) avec l’ensemble de retenue entièrement assemblé. Si le harnais ne reste pas bien serré après le remontage, communiquer avec le service à la clientèle de Nuna par téléphone au 1-800-667-4111 ou par courriel à info@nunababy.ca pour obtenir de l’aide supplémentaire pour le nettoyage.157RAVA – Mode d’emploi
1158 RAVA – Mode d’emploi
Installation de la housse du siège Reprendre en sens inverse les étapes de retrait de la housse. Incliner l’ensemble de retenue jusqu’à la position 1 d’installation face à l’arrière.

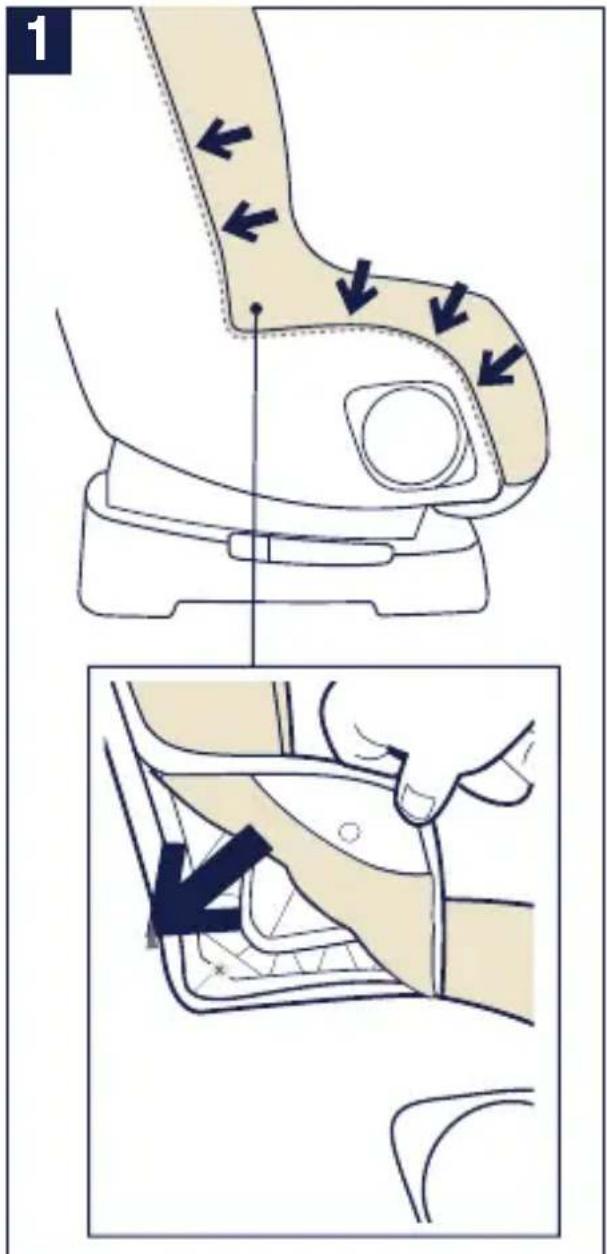

1 - Glisser la housse du siège dans la rainure de fixation qui
longe le bord du siège, puis rentrer le rabat d’angle près de la vis.

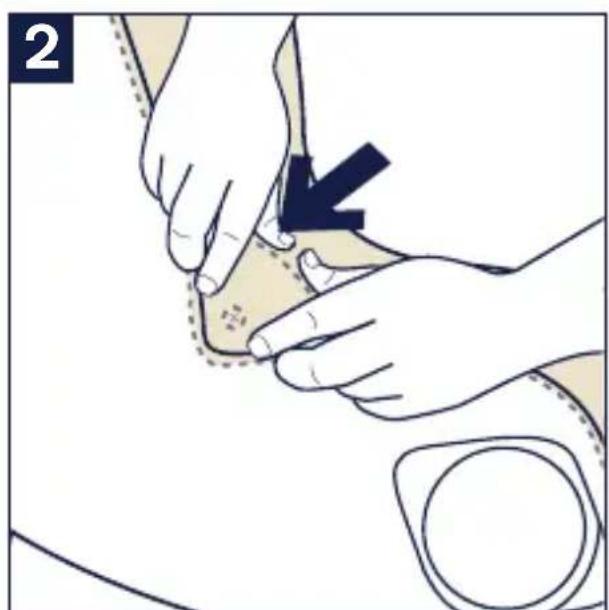

2 - Une fois le rabat d’angle inséré dans la rainure de
fixation, appuyer fermement sur le plastique du rabat d’angle jusqu’à ce que l’ouverture dans le plastique glisse sur la vis. Tirer sur la housse du siège pour s’assurer que le rabat est bien fixé à la vis. S’assurer que les deux poches d’angle sont bien fixées à l’extérieur du repose-jambes159RAVA – Mode d’emploi
