MODE D'EMPLOI MYQG0401 CHAMBERLAIN

Toutes les versions de MYQ-G0401 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Accessoires et pièces détachées Visionnez la vidéo du mode d’emploi56 Vue d’ensemble Contenu de la boîteSpécicationsApprenez à connaître votre commande Smart GarageBoutons et DEL Congurez votre commande Smart Garage Besoin d’aide? Accessoires et pièces détachées Vue d’ensemble Contenu de la boîte

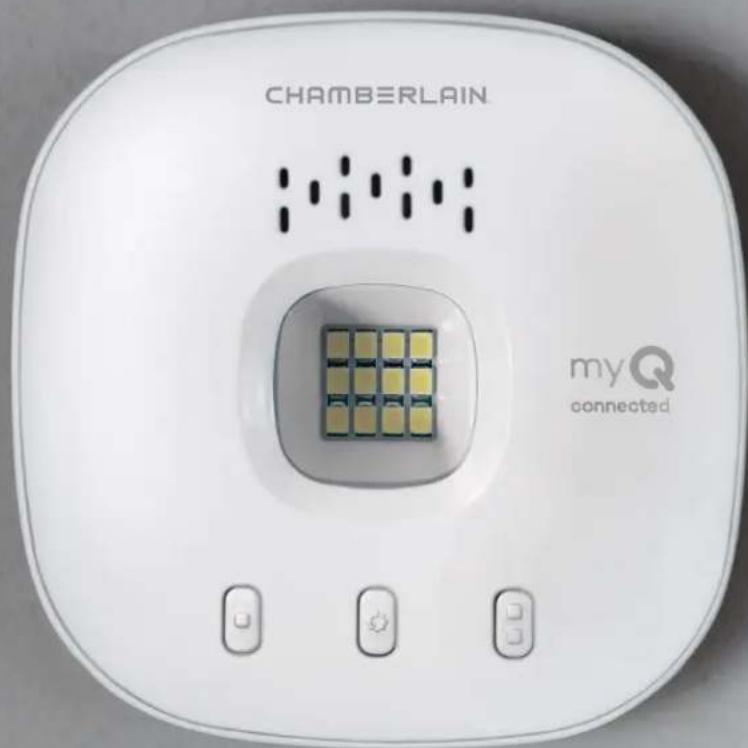

ConcentrateurCapteur de porte MYQ-G0402Adaptateur d’alimentationAncrages et vis pour concentrateurPlaque de montageVis pour capteur de porteBandes VelcroAffichette d’avertissement Spécications

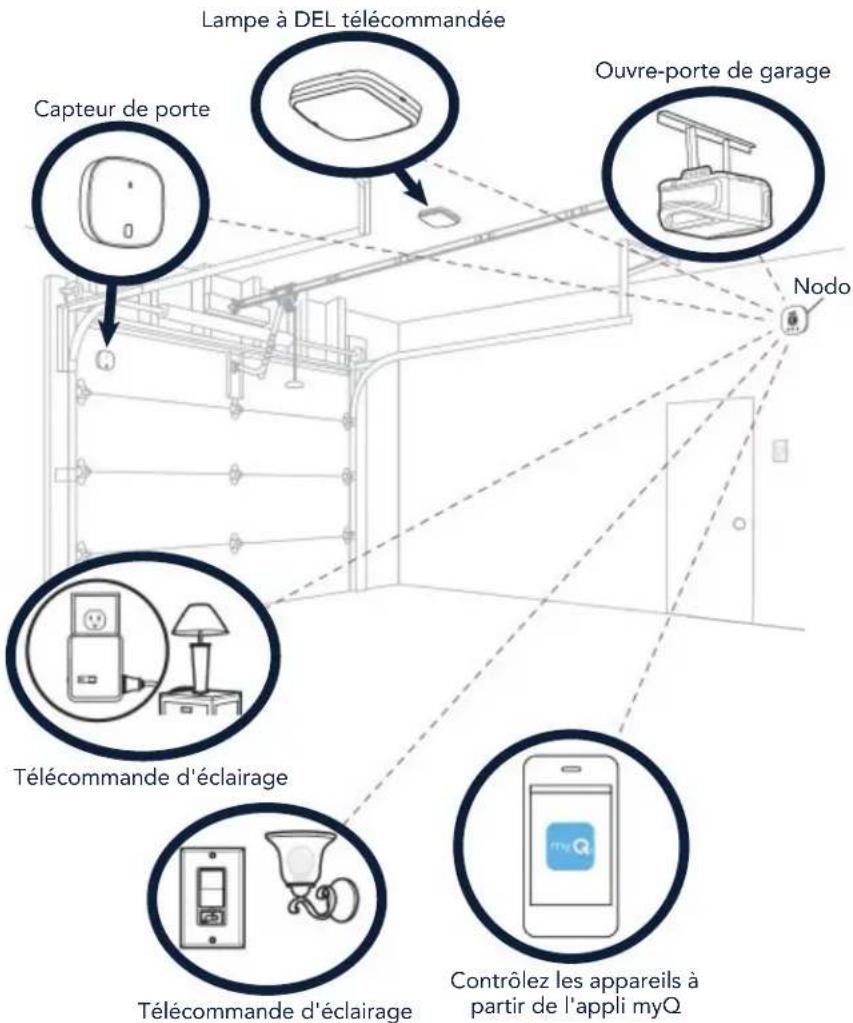

• La commande Smart Garage™ peut contrôler jusqu’à 2ouvre-portes de garage (ceci nécessite un deuxième capteur de porte, vendu séparément, voir Accessoires et pièces.)• La commande Smart Garage peut contrôler jusqu’à 16accessoires myQ

• Température de fonctionnement: -20° à 65° C (-4° à 149°F).• Utiliser avec les portes de garage sectionnelles UNIQUEMENT.• La porte de garage DOIT être équipée de capteurs de sécurité.• Wi-Fi 2,4GHz avec protocoles de sécurité WPA, WPA2, WPA2/3 et WPA3.• Compatible IPv4 et IPv6.• La commande Smart Garage est compatible avec les opérateurs de porte commerciaux myQ.• La commande Smart Garage n’est PAS compatible avec les opérateurs de portail.57 Vue d’ensemble Contenu de la boîteSpécicationsApprenez à connaître votre commande Smart GarageBoutons et DEL Congurez votre commande Smart Garage Besoin d’aide? Accessoires et pièces détachées Vue d’ensemble Apprenez à connaître votre commande Smart Garage La commande Smart Garage vous permet de contrôler jusqu’à 2ouvre- portes de garage et 16dispositifs depuis l’application myQ. Voir Accessoires et pièces de rechange. Nodo Télécommande d'éclairageTélécommande d'éclairageContrôlez les appareils àpartir de l'appli myQOuvre-porte de garageCapteur de porteLampe à DEL télécommandée58 Vue d’ensemble Contenu de la boîteSpécicationsApprenez à connaître votre commande Smart GarageBoutons et DEL Congurez votre commande Smart Garage Besoin d’aide? Accessoires et pièces détachées Vue d’ensemble Boutons et DEL DEL bleue Indicateur d’alimentation et de paramètres Voir Indicateurs DEL DEL verte Indicateur de connexion Wi-Fi

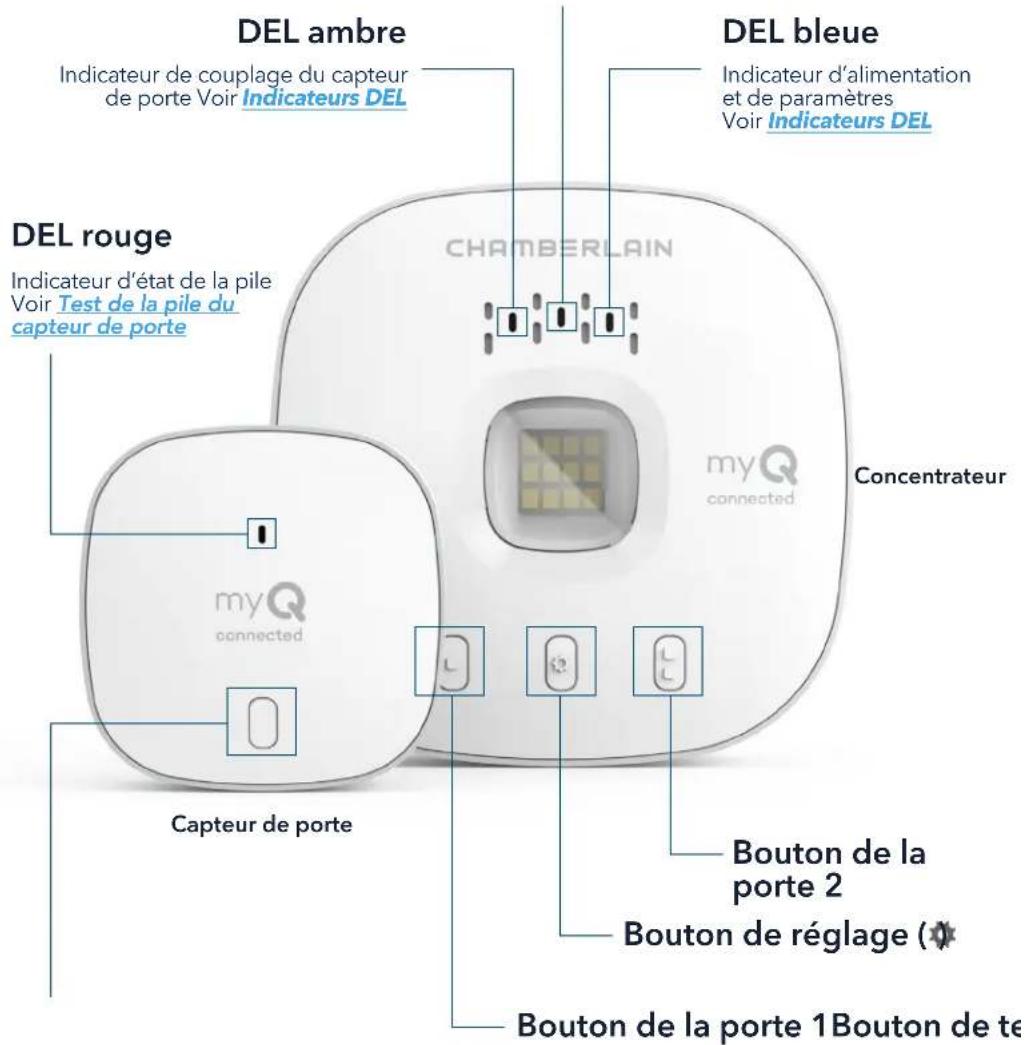

Voir Indicateurs DEL DEL ambre Indicateur de couplage du capteur de porte Voir Indicateurs DEL DEL rouge Indicateur d’état de la pile Voir Test de la pile du capteur de porte Bouton de la porte2 Bouton de réglage ( ) Bouton de la porte1Bouton de test ConcentrateurCapteur de porte59 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Ce dont vous avez besoin

• Accès à votre ouvre-porte de garage compatible; vériez la compatibilité de l’ouvre-porte par fabricant
• Un signal Wi-Fi puissant dans le garage, voir Vériez votre signal Wi-Fi• Le mot de passe de votre réseau Wi-Fi• Une échelle• Une perceuse avec une mèche de 5/32po• Un tournevis cruciforme• Bluetooth® activé sur votre appareil mobile. Connectez votre commande Smart Garage

1. Téléchargez l’application myQ

Si vous avez déjà installé l’application, assurez-vous que vous disposez de la dernière version pour pouvoir optimiser votre expérience myQ.

2. Créez votre compte et connectez-vous.

3. Appuyez sur (+) pour ajouter votre commande Smart

Garage. L’application vous guidera dans l’installation et la connexion de votre commande Smart Garage et vous montrera comment:Connectez le concentrateur à votre réseau Wi-Fi domestique.a. Connectez le concentrateur à votre réseau Wi-Fi domestique. b. Couplez le capteur de porte au concentrateur.c. Montez l’opérateur de porte.d. Couplez le concentrateur à votre ouvre-porte de garage.e. Montez le concentrateur. Félicitations! L’installation de votre commande Smart Garage est maintenant terminée. L’App Store et les logos Apple et App Store sont des marques commerciales d’Apple Inc. Google Play et le logo Google Play sont des marques de commerce de Google LLC.60 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées 1,83 m (6pi)1,83 m (6pi)Zone de montage du concentrateur1,83 m (6pi)Si vous voyez que: Le signal Wi-Fi est fort. Vous êtes prêt! Passez à l’étape suivante. Le signal Wi-Fi est faible. L’ouvre-porte de garage risque de ne pas se connecter à votre réseau Wi-Fi. S’il ne se connecte pas, vvoir Comment améliorer votre signal Wi-Fi. Aucun signal Wi-Fi. Voir Comment améliorer votre signal Wi-Fi. Congurez votre commande Smart Garage Vériez votre signal Wi-Fi Assurez-vous que votre appareil est connecté à votre réseau Wi-Fi. Tenez le dispositif à l’endroit où vous prévoyez de monter le concentrateur.61 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Couplez le capteur de porte au concentrateur L’application myQ couple le capteur de porte au concentrateur lors de la conguration initiale. Couplez un deuxième capteur de porte Pour ajouter un capteur de porte à un deuxième ouvre-porte de garage, dans l’application myQ, appuyez sur (+) pour ajouter un capteur de porte. Suivez les instructions de l’application. Montez l’opérateur de porte Montez le capteur de porte (face supérieure tournée vers le haut) à l’aide des bandes adhésives auto-agrippantes fournies ou des vis en option sur une zone propre et sèche du panneau supérieur de la porte du garage, comme illustré. Testez la pile du détecteur de porte tous les 6mois. Bandes VelcroOuvrir avec une pièce de monnaie ou un tournevis Emplacement de montage S’assurer que «TOP» est orienté vers le haut62 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Choisissez l’emplacement du concentrateur Repérez une zone au plafond, sur un mur latéral ou sur le mur opposé à la porte du garage qui est:

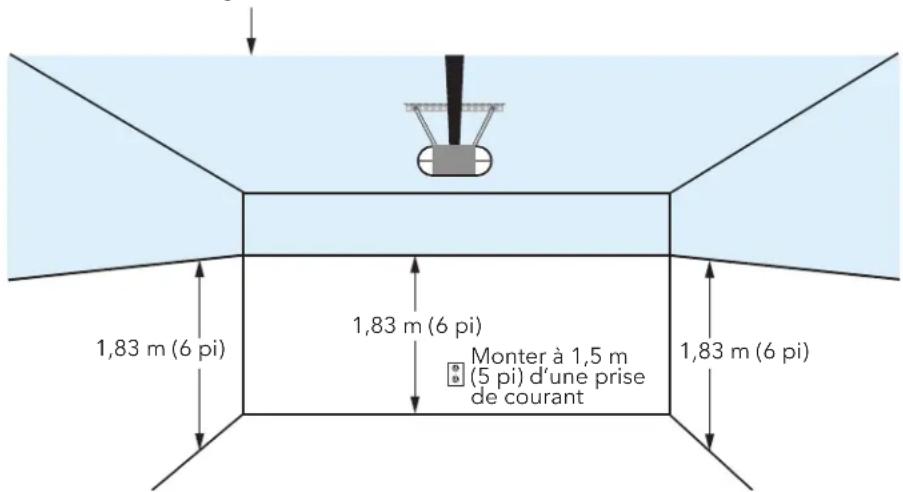

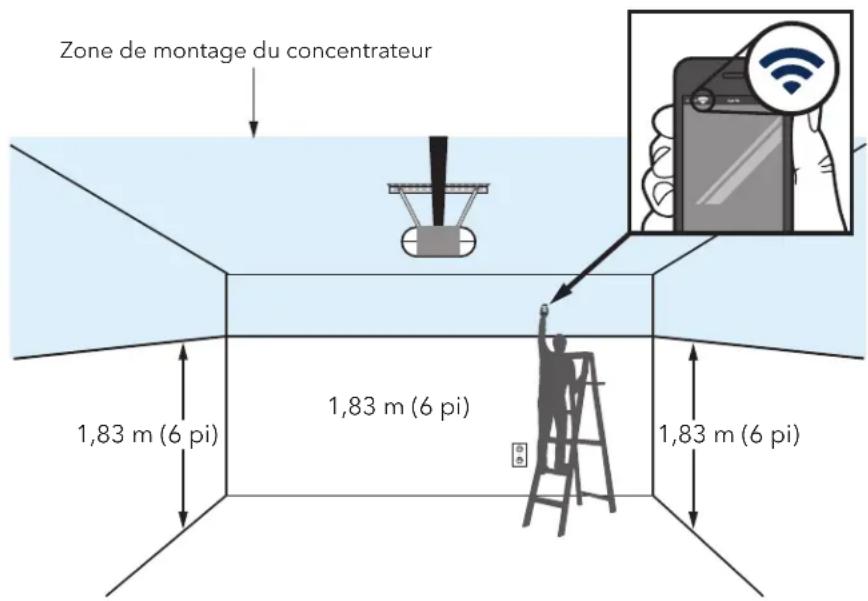

• au moins 6pieds au-dessus du sol.

• à moins de 5pieds d’une prise.

• où le concentrateur et la lumière sont visibles à tout moment depuis l’intérieur du garage.

• À une distance de 4pieds de tout objet métallique. 1,83 m (6pi)1,83 m (6pi)1,83 m (6pi)Zone de montage du concentrateurMonter à 1,5m (5pi) d’une prise de courant63 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Montez le concentrateur

1. La èche étant orientée vers le haut, utilisez la plaque de montage pour

marquer les trous de perçage.

2. Percez les trous à l’aide d’une mèche de 5/32po.

3. Insérez les ancrages pour cloison sèche jusqu’à ce qu’ils afeurent la

4. Fixez la plaque de montage avec des vis.

Plaque de montage Suite64 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Montez le concentrateur

5. Placez le concentrateur sur la plaque de montage à un angle et

tournez-le jusqu’à ce qu’il soit bien xé. REMARQUE: Enroulez l’excédent de câble d’alimentation autour du concentrateur et du support de montage.

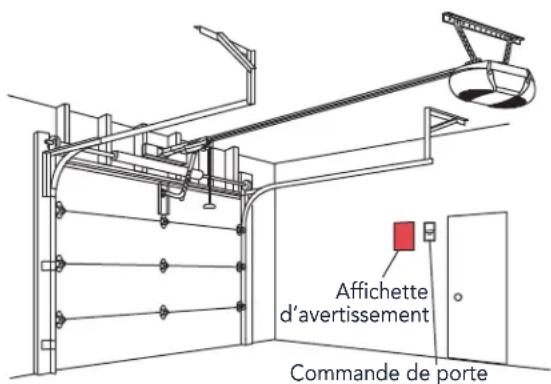

6. Fixez la plaque d’avertissement sur le mur, à côté de la commande de

la porte. Commande de porteAffichette d’avertissement65 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Vidéo d’instructions Comment installer et paramétrer la commande Chamberlain

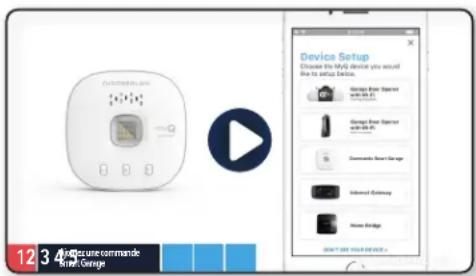

Smart Garage™ à l’aide de l’application myQ App Commande Smart Garage1 2 3 4 5Ajoutez une commande Smart Garage66 Vue d’ensemble Congurez votre commande Smart Garage Ce dont vous avez besoinConnectez votre commande Smart GarageVériez votre signal Wi-FiCouplez le capteur de porte au concentrateurCouplez un deuxième capteur de porteMontez l’opérateur de porteChoisissez l’emplacement du concentrateurMontez le concentrateurVidéo d’instructionsAjoutez des partenaires et accessoires intelligents à myQ Besoin d’aide? Accessoires et pièces détachées Congurez votre commande Smart Garage Ajoutez des partenaires et accessoires intelligents à myQ Votre commande Smart Garage est compatible avec une grande variété de fournisseurs de services interactifs et d’accessoires. Voir Partenaires myQ Smart ou sélectionnez Works with myQ (Fonctionne avec myQ dans l’application). Voir Accessoires et pièces de rechange.67 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannageCompatibilité des ouvre-portes de garageCompatibilité et paramètres du routeurComment améliorer votre signal Wi-FiTestez la pile du capteur de porteChangez la pile du capteur de porteCouplez un capteur de porte de remplacementVous avez atteint le nombre maximum de portesComment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateurRéinitialisez le concentrateur aux paramètres d’usineMettez à jour les paramètres de votre réseau dans l’application myQIndicateurs DELL’application indique Monitor Mode (mode de surveillance)Messages d’erreur de l’applicationLocalisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Vidéos de dépannage Guide de dépannage pour la connexion de la principale commande Smart Garage Le concentrateur de commande Smart Garage ne s’allume pas Connexion de votre commande Smart Garage à l’application myQ Connexion de votre commande Smart Garage à Internet Connexion de votre commande Smart Garage à l’ouvre-porte de garage Connexion de votre commande Smart Garage au capteur de porte Maintien de la connexion de votre commande Smart Garage Comment tester et remplacer la pile du capteur de porte de votre commande Smart Garage?68 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Compatibilité des ouvre-portes de garage La commande Smart Garage est compatible avec la plupart des marques d’ouvre-portes de garage fabriquées à partir du 1er janvier 1993 qui utilisent des capteurs photoélectriques installés près du bas du rail de porte et qui ne changent pas d’état pour passer en mode de faible puissance. Vériez la compatibilité des ouvre-portes par fabricant. Compatibilité et paramètres du routeur Assurez-vous que le routeur a les paramètres suivants:• La bande 2,4GHz est activée; la bande 5GHz n’est PAS compatible• 802.11g ou 802.11n (802.11 b/g/n) est activé• DHCP est activé.• La sécurité est réglée sur WPA2, WPA3 ou WPA2/WPA3. • Le port entrant et sortant /TCP 8883 est ouvert Pour plus d’informations su la compatibilité et les paramètres du routeur, cliquez ici. Comment améliorer votre signal Wi-Fi Le signal Wi-Fi d’un garage peut être diminué à cause de la structure des murs. Si votre signal est faible dans votre garage, essayez ce qui suit:• Assurez-vous que le routeur se trouve à moins de 15mètres du concentrateur. • Rapprochez votre routeur de l’ouvre-porte de garage pour minimiser les interférences avec les murs et autres objets.• Assurez-vous que le concentrateur de la commande Smart Garage est installé dans un endroit recommandé. Choisissez l’emplacement du concentrateur.

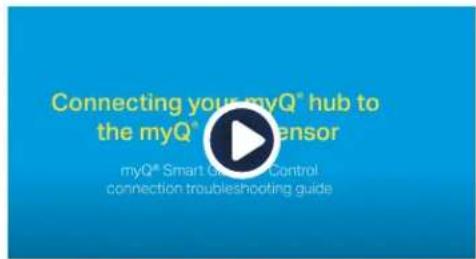

• Utilisez un prolongateur de portée Wi-Fi.69 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Testez la pile du capteur de porte Testez la pile du capteur de porte tous les 6mois ou si la commande Smart Garage ne fonctionne pas comme prévu. 1. Appuyez et relâchez le bouton de test du capteur de porte. Le voyant DEL rouge du capteur de porte doit clignoter et le concentrateur doit émettre un bip.

2. Attendez 5secondes, puis répétez ce test 5fois supplémentaires (attendez 5secondes entre

chaque test). 3. Si le voyant DEL ne clignote pas ou si le concentrateur n’émet pas de bip à chaque pression, essayez ce qui suit:• Vériez que vous avez retiré la tirette du capteur de porte.• Des débris peuvent être présents sur la pile. Retirez le couvercle du capteur et faites glisser la pile pour la vérier.

• Remplacez la pile, voir Pièces de rechange. Changez la pile du capteur de porte 1. Poussez le panneau de verrouillage situé en bas du capteur de porte avec une pièce de monnaie ou un tournevis et soulevez-le par le haut pour le retirer.2. À l’aide d’un outil doux et non conducteur (tel qu’un coton-tige), poussez délicatement la pile bouton hors du clip.3. Insérez délicatement mais fermement la nouvelle pile dans le clip et remettez le couvercle en place.Mettez les piles au rebut de manière appropriée. Remplacez la pile UNIQUEMENT avec des piles CR2450 de 3V, voir Pièces de rechange. Ouvrir avec une pièce de monnaie ou un tournevis70 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannageCompatibilité des ouvre-portes de garageCompatibilité et paramètres du routeurComment améliorer votre signal Wi-FiTestez la pile du capteur de porteChangez la pile du capteur de porteCouplez un capteur de porte de remplacementVous avez atteint le nombre maximum de portesComment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateurRéinitialisez le concentrateur aux paramètres d’usineMettez à jour les paramètres de votre réseau dans l’application myQIndicateurs DELL’application indique Monitor Mode (mode de surveillance)Messages d’erreur de l’applicationLocalisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Couplez un capteur de porte de remplacement Pour remplacer un capteur de porte existant, suivez les étapes ci-dessous :

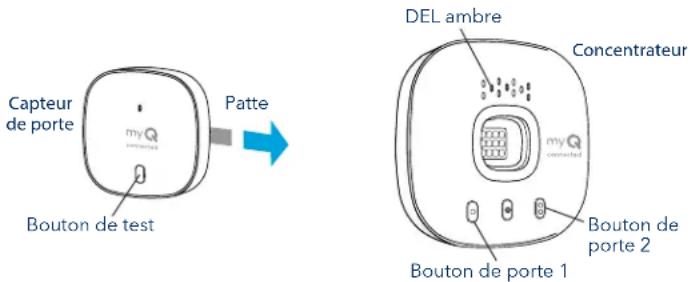

1. Si le capteur de porte actuel fonctionne toujours et est connecté à un

ouvre-porte de garage, appuyez sur le bouton de test du capteur de porte existant. Le concentrateur émet un bip si le capteur de porte actuel est pour la porte1 ou deux bips s’il s’agit de la porte2.

2. Si le capteur de porte actuel ne fonctionne pas et que deux capteurs

de porte sont connectés au concentrateur, appuyez sur le bouton de test du capteur de l’autre porte. Le concentrateur émet un bip si l’autre capteur de porte est pour la porte 1 ou deux bips s’il s’agit de la porte2. Vous devez sélectionner l’autre bouton du concentrateur pour votre nouveau capteur de porte.

3. Retirez la tirette du nouveau capteur de porte pour activer la pile.

4. Au niveau du concentrateur, appuyez sur le bouton de la porte1 ou

2, selon les données des étapes1 et 2 ci-dessus. Une DEL ambre xe apparaît.

5. Appuyez et relâchez le bouton de test du capteur de porte. Le

concentrateur clignotera et émettra un bip indiquant que la programmation a réussi.

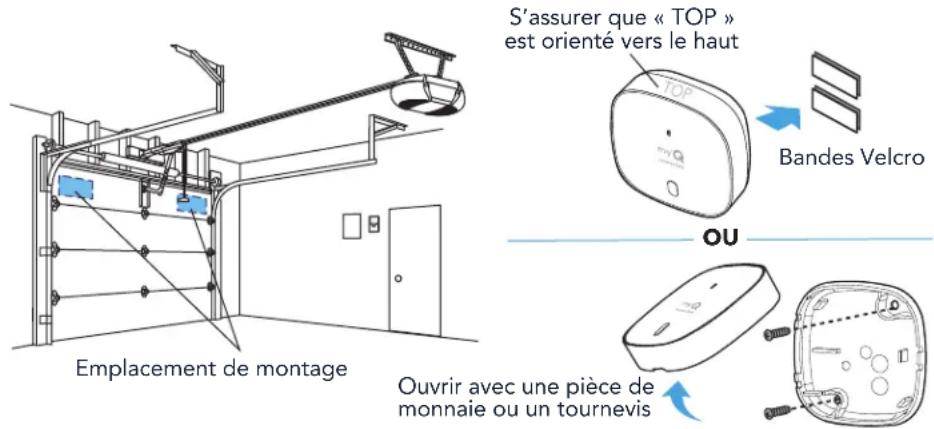

6. Montez le capteur de porte.

7. Dans l’application myQ, vériez que vous pouvez ouvrir et fermer votre

porte de garage pour conrmer la réussite de la programmation. ConcentrateurCapteur de porteBouton de testPatte DEL ambreBouton de porte1 Bouton de porte2 Vous avez atteint le nombre maximum de portes Le concentrateur de la commande Smart Garage a la capacité de coupler deux (2) capteurs de porte et deux (2) ouvreurs de porte de garage à la fois. Si vous essayez d’ajouter plus de deux capteurs et/ou ouvre-portes de garage, vous recevrez le message d’erreur suivant : «Two Sensor Limit. You already have two sensors paired to this hub.» (Limite de deux capteurs. Vous avez déjà deux capteurs couplés à ce concentrateur.) Si vous recevez ce message et que vous n’avez pas plus de deux capteurs de porte ou deux ouvre-portes de garage couplés lorsque vous essayez d’ajouter un capteur de porte via l’application, ajoutez manuellement le capteur de porte en suivant les étapes ci-dessous.71 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannageCompatibilité des ouvre-portes de garageCompatibilité et paramètres du routeurComment améliorer votre signal Wi-FiTestez la pile du capteur de porteChangez la pile du capteur de porteCouplez un capteur de porte de remplacementVous avez atteint le nombre maximum de portesComment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateurRéinitialisez le concentrateur aux paramètres d’usineMettez à jour les paramètres de votre réseau dans l’application myQIndicateurs DELL’application indique Monitor Mode (mode de surveillance)Messages d’erreur de l’applicationLocalisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Comment ajouter manuellement un capteur de porte 1. Effacez les canaux sur le concentrateur. • Appuyez sur le bouton1 du concentrateur et maintenez-le enfoncé jusqu’à ce que le voyant DEL ambre s’éteigne. • Appuyez sur le bouton2 du concentrateur et maintenez-le enfoncé jusqu’à ce que le voyant DEL ambre s’éteigne. 2. Appuyez et relâchez le bouton1 du concentrateur.3. Appuyez et relâchez le bouton de test du capteur de porte.• Le concentrateur émet un bip et clignote pour indiquer que la programmation du capteur de porte a réussi. 4. Connectez-vous à l’application myQ.5. Une image de la porte de garage montrera le message «Monitor Door Only» (Surveiller uniquement la porte) afché dans une barre bleue.6. Tapez sur la barre bleue et procédez au couplage de l’ouvre-porte de garage. Effacez les paramètres Wi-Fi du concentrateur L’effacement des paramètres Wi-Fi vous permet de réinitialiser les paramètres Wi-Fi du concentrateur.1. Le voyant DEL vert DOIT être allumé ou clignoter pour effacer les paramètres Wi-Fi.2. Appuyez et maintenez enfoncé le bouton du concentrateur jusqu’à ce que le voyant DEL bleu clignote. Réinitialisez le concentrateur aux paramètres d’usine La réinitialisation du concentrateur aux paramètres d’usine efface les paramètres Wi-Fi et supprime l’appareil du compte myQ.1. Appuyez sur le bouton du concentrateur Wi-Fi et maintenez-le enfoncé jusqu’à ce que le voyant DEL bleu commence à clignoter, puis relâchez-le.

2. Pendant que le voyant DEL bleu clignote, appuyez à nouveau sur le bouton et

maintenez-le enfoncé jusqu’à ce que le voyant DEL bleu fasse une pause puis clignote ou émette un bip. Le concentrateur Wi-Fi est réglé sur les paramètres d’usine par défaut. Pour installer et connecter le concentrateur, voir Connectez votre commande Smart Garage. Mettez à jour les paramètres de votre réseau dans l’application myQ Lorsque vous remplacez votre routeur ou mettez à jour les paramètres ou le mot de passe du réseau de votre domicile, vous devez mettre à jour les paramètres Wi-Fi dans l’application myQ et reconnecter votre commande Smart Garage.72 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Indicateurs DEL Les voyants DEL indiquent l’état de la commande Smart Garage. Clignotement bleu et vertLe concentrateur n’a pas pu se connecter au routeur Wi-Fi de votre domicile.Si la connexion est impossible:• Essayez de déplacer le concentrateur dans un endroit du garage plus proche du routeur Wi-Fi de votre domicile.• Débranchez le cordon d’alimentation de votre routeur et rebranchez-le. Remarque : cela déconnectera tous vos appareils.• Assurez-vous que le concentrateur n’est pas bloqué par une sécurité réseau supplémentaire (parefeu, ltrage MAC).• Mettez à jour les paramètres Wi-Fi de votre concentrateur en accédant à la gestion des appareils dans l’application myQ. Bleu clignotantLe concentrateur tente de se connecter à votre appareil mobile.Si la connexion est impossible:• Vériez que la fonction Bluetooth est activée an de pouvoir congurer votre appareil myQ.• Vériez que vous saisissez le bon mot de passe réseau.Bleu constant Le concentrateur n’a pas pu se connecter au réseau de votre domicile.• Débranchez l’alimentation de votre concentrateur et rebranchez-la. Si le voyant ne clignote pas en bleu, appuyez sur le bouton et maintenez-le enfoncé jusqu’à ce qu’il passe au bleu clignotant.• Désactivez et réactivez Bluetooth sur votre appareil mobile.Vert clignotantLe concentrateur n’a pas pu se connecter à Internet ou au serveur myQ. Si la connexion est impossible:• Débranchez l’alimentation du routeur et rebranchez-la.• Assurez-vous que le concentrateur n’est pas bloqué par une sécurité réseau supplémentaire (parefeu, ltrage MAC)• Assurez-vous que le port TCP/UDP 8883 du routeur est ouvert, voir Compatibilité et paramètres du routeur.Vert constant Le concentrateur s’est connecté avec succès au serveur myQ.Ambre constantLe bouton de porte 1 ou 2 a été enfoncéAppuyez sur le bouton de test du capteur de porte pour coupler le capteur au concentrateur.Ambre clignotantLe capteur de porte est couplé au concentrateur.73 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Indicateurs DEL Les voyants DEL indiquent l’état de la commande Smart Garage. Pas de voyant DELLe concentrateur est inactif ou le concentrateur n’est pas alimenté.• Débranchez le cordon d’alimentation du concentrateur et rebranchez-le. Le concentrateur doit afcher un voyant DEL bleu clignotant. • Si le voyant DEL bleu ne clignote pas, branchez une lampe en état de marche dans la même prise de courant pour vérier que la prise fournit du courant. Si la lampe ne s’allume pas, vériez le disjoncteur. • Si la lampe s’allume, essayez de brancher le concentrateur sur une autre prise de la maison qui fournit du courant. S’il n’y a pas de voyant DEL bleu clignotant sur le concentrateur, remplacez le concentrateur.74 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannageCompatibilité des ouvre-portes de garageCompatibilité et paramètres du routeurComment améliorer votre signal Wi-FiTestez la pile du capteur de porteChangez la pile du capteur de porteCouplez un capteur de porte de remplacementVous avez atteint le nombre maximum de portesComment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateurRéinitialisez le concentrateur aux paramètres d’usineMettez à jour les paramètres de votre réseau dans l’application myQIndicateurs DELL’application indique Monitor Mode (mode de surveillance)Messages d’erreur de l’applicationLocalisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? L’application indique Monitor Mode (mode de surveillance) Le capteur de porte est couplé au concentrateur, mais l’ouvre-porte de garage ne l’est pas.

• Dans l’application myQ, tapez sur Monitor Mode (mode de surveillance), ce qui permettra de coupler l’ouvre-porte de garage au concentrateur. Essayez d’ouvrir et de fermer la porte du garage via l’application. • Si le concentrateur est monté au plafond, placez-le à 6pieds du sol et à 4pieds de tout objet métallique de grande taille. À partir de la commande de porte murale, ouvrez et fermez la porte du garage deux fois. Messages d’erreur de l’application Erreur de fermeture Une erreur de fermeture se produit lorsque la porte reçoit la commande de fermeture de l’application et qu’elle ne parvient pas à se fermer deux fois de suite. • Utilisez votre télécommande ou le bouton du panneau de porte mural pour fermer la porte du garage. • Si la porte de garage ne se ferme pas, vériez qu’il n’y a pas d’obstruction; vériez que le faisceau du capteur de sécurité n’est pas obstrué. Retirez tout obstacle et conrmez que la porte s’ouvre et se ferme à partir de la commande de porte murale ou d’une télécommande.• Si le concentrateur est monté au plafond, placez-le à 6pieds du sol et à 4pieds de tout objet métallique de grande taille. À partir de la commande de porte murale, ouvrez et fermez la porte du garage deux fois.
• Remplacez la pile du capteur de porte. Voir Test de la pile du capteur de porte. Erreur hors ligne Votre commande Smart Garage a perdu la connexion au routeur et ne peut pas être contrôlée par l’application myQ. • Vériez que le concentrateur est branché et alimenté. • Le routeur a peut-être perdu la connexion à Internet. Vériez le routeur et suivez les instructions qui l’accompagnent pour vous reconnecter à Internet.• Appuyez sur le message d’erreur dans l’application et suivez les instructions.75 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Produits Chamberlain

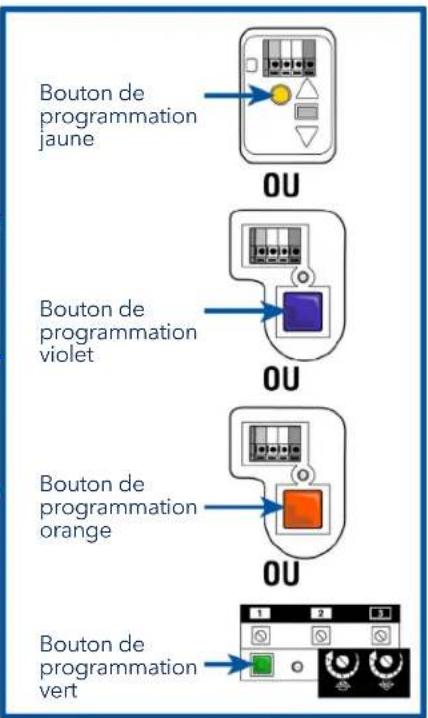

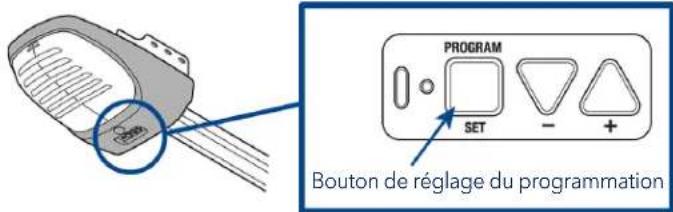

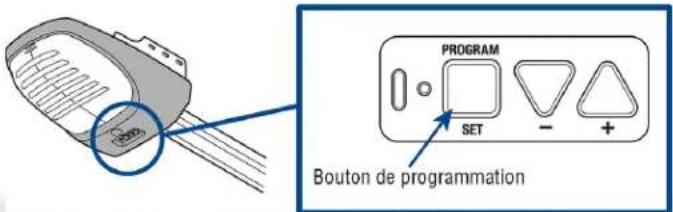

Bouton de programmation jauneBouton de programmation violetBouton de programmation orangeBouton de programmation rougeBouton de programmation violetBouton de programmation vert76 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Produits LiftMaster

Bouton de programmation jaune Bouton de programmation violet Bouton de programmation vert Bouton de programmation orange77 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Produits Genie Bouton d’apprentissage du code Bouton de réglage du programmation Bouton d’apprentissage du code Produits pour portes basculantes78 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Produits Linear Produits Wayne Dalton Bouton d’apprentissageBouton d’apprentissageBouton de programmation SW79 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Besoin d’aide? Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Produits Stanley Produits Sommer

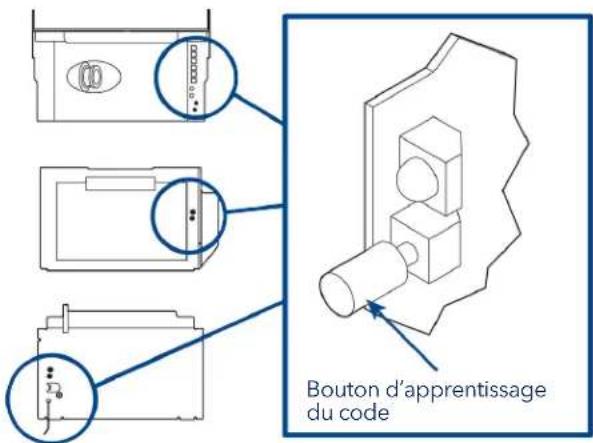

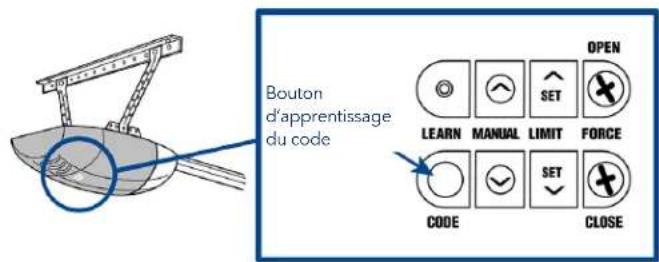

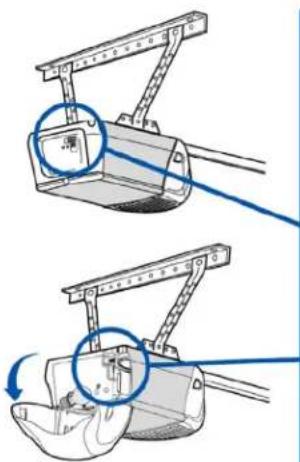

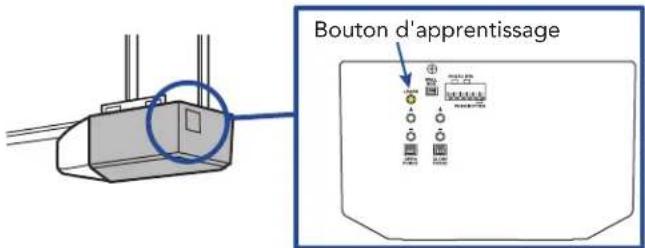

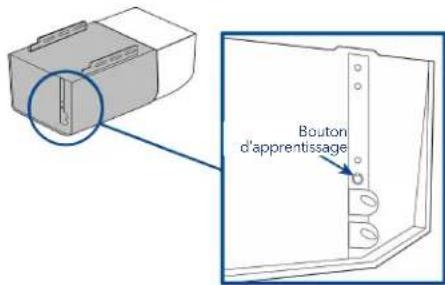

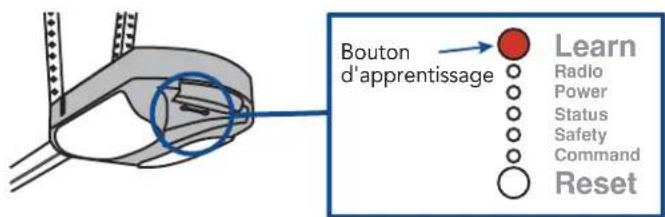

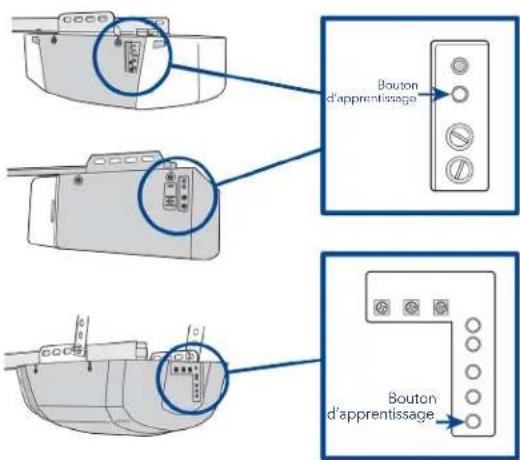

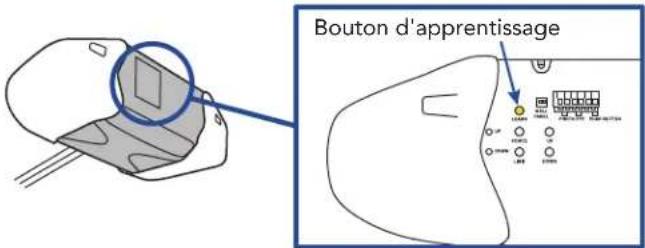

Guardian / Xtreme Garage / Performax Learn RadioPowerStatusSafetyCommand Reset Bouton d'apprentissage Bouton d’apprentissage Bouton d'apprentissage Bouton d'apprentissage80 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Vidéos de dépannage Compatibilité des ouvre-portes de garage Compatibilité et paramètres du routeur Comment améliorer votre signal Wi-Fi Testez la pile du capteur de porte Changez la pile du capteur de porte Couplez un capteur de porte de remplacement Vous avez atteint le nombre maximum de portes Comment ajouter manuellement un capteur de porte Effacez les paramètres Wi-Fi du concentrateur Réinitialisez le concentrateur aux paramètres d’usine Mettez à jour les paramètres de votre réseau dans l’application myQ Indicateurs DEL L’application indique Monitor Mode (mode de surveillance) Messages d’erreur de l’application Localisez le programme ou le bouton d’apprentissage d’un ouvre-porte de garage Accessoires et pièces détachées Accessoires et pièces détachées Accessoires Pièces de rechange Alimentation de la commande Smart Garage041-0106Pile pour capteur de porte CR2450 de 3VK010A0056Commande de lampe télécommandéeSurveillez et contrôlez cet interrupteur de lampe enchable avec l’application myQ App. PILCEV-P1Interrupteur de lampe télécommandéeRemplace un interrupteur mural existant pour permettre de contrôler l’éclairage de la maison avec un téléphone intelligent ou une télécommande.WSLCEV-P1Lampe à DEL télécommandéeSe monte facilement, en quelques minutes, pour éclairer n’importe quel endroit du garage.MYQLED1Capteur de porte de la commande Smart GarageAjoute le contrôle intelligent d’un deuxième ouvre-porte de garage.MYQ-G040281 Vue d’ensemble Congurez votre commande Smart Garage Besoin d’aide? Accessoires et pièces détachées Garantie limitée d’un an The Chamberlain Group LLC garantit au premier acheteur individuel de ce produit qu’il est exempt de défauts de matériaux et/ou de fabrication pendant une période d’un an à compter de la date d’achat. Accord sur le logiciel L’utilisation de ce produit et du logiciel intégré dans le produit est soumise aux avis de droits d’auteur, aux termes et aux conditions disponibles sur www.myChamberlain.com/agreement. AVIS: Cet appareil est conforme à la Partie15 du Règlement de la FCC et des normes RSS d’Industrie Canada exemptes de permis. Son utilisation est sujette aux deux conditions suivantes: (1)cet appareil ne doit pas causer d’interférences nuisibles, et (2)cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer le fonctionnement indésirable de l’appareil. Les modications ou les changements non expressément approuvés par la partie responsable de la conformité peuvent annuler l’autorité de l’utilisateur à utiliser l’équipement. Cet appareil doit être installé pour qu’une distance minimum de 20cm (8po) soit maintenue entre les utilisateurs, les passants et l’appareil. Cet appareil été testé et s’est avéré conforme aux limites d’un appareil numérique de classe B selon la partie 15 des règlements de la FCC et des normes ICES d’Industrie Canada. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l’énergie radiofréquente et, s’il n’est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n’est pas possible de garantir l’absence d’interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l’éteignant puis en le rallumant, l’utilisateur est invité à essayer de corriger l’interférence en prenant au moins l’une des mesures suivantes:Réorienter ou déplacer l’antenne réceptrice.Éloigner l’appareil de l’équipement ou du récepteur.Branchez l’équipement sur une prise correspondant à un autre circuit que celui sur lequel le récepteur est branché.Consulter le revendeur ou un technicien radio/TV. Chamberlain, le logo Chamberlain, LiftMaster, myQ et le logo myQ sont des marques déposées de The Chamberlain Group LLC. Breveté et en attente de brevet. Voir ChamberlainGroup.com/patents. Wi-Fi est une marque déposée de Wi-Fi Alliance . Overhead Door et Wayne Dalton sont des marques de commerce de Overhead Door Corporation. Genie est une marque de commerce de GMI Holdings, Inc. Linear est une marque de commerce de Nortek Security & Control LLC. Stanley est une marque de commerce de Stanley Logistics L.L.C. Sommer est une marque de commerce de Sommer Antriebs-und Funktechnik GmbH. Guardian est une marque de commerce de ADH Guardian USA LLC. Xtreme Garage et Performax sont des marques de commerce de Menard, Inc. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.©2021 The Chamberlain Group LLC Tous droits réservés. 114-5737-000 Pour réduire le risque de BLESSURE GRAVE:

Smart Garage™ si vous utilisez des portes monoblocs ou battantes. Activez ce dispositif SEULEMENT avec des portes sectionnelles.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont

le plomb, qui sont reconnus par l’État de Californie comme provoquant le cancer, des malformations congénitales ou d’autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov. Si vous utilisez la commande Smart Garage avec des ouvre-portes résidentiels, la commande doit être utilisée uniquement avec des ouvre-portes fabriqués après 1993 utilisant des capteurs photoélectriques qui sont situés près du bas du rail de porte et ne changent pas d’état en mode de faible puissance.
