DR 54 Mini - Récepteur audio ALBRECHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio numérique DAB/DAB+
Marque	Albrecht
Modèle	DR 54 Mini
Réception radio	DAB/DAB+
Bande FM (émetteur)	87,6 - 107,9 MHz
SNR	90 dB
Distorsion	< 0,1 %
Réponse en fréquence	20 Hz - 20 kHz
Séparation des canaux	> 80 dB
Sortie audio	Jack 3,5 mm (Line Out)
Alimentation	5 V / 1 A CC via micro USB
Dimensions (diamètre x hauteur)	53 x 23 mm
Poids	30 g
Température de fonctionnement	10 - 70 °C
Contenu du paquet	Adaptateur DR 54, antenne feuille de cuivre, câble antenne SMB, alimentation 12 V voiture, câble audio 3,5 mm, câble chargeur USB, ventouse, fixation adhésive, pinces
Utilisation voiture	Antenne fenêtre, support ventouse, alimentation allume-cigare
Utilisation domicile	Adaptateur secteur USB (non fourni), câble antenne SMB
Garantie	2 ans
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter liquides et poussière
Consignes de sécurité	Ne pas ouvrir, éviter températures élevées et humidité, ne pas installer l'antenne dans le champ de vision du conducteur

FOIRE AUX QUESTIONS - DR 54 Mini ALBRECHT

Comment effectuer une recherche complète des stations DAB+ ?

Appuyez deux fois sur le bouton rotatif pour lancer un balayage complet de toutes les stations DAB+ disponibles.

Comment connecter le DR 54 à ma chaîne stéréo via le câble audio ?

Branchez le câble audio 3,5 mm fourni à la sortie Line Out du DR 54 et à l'entrée audio de votre système. Pour une meilleure qualité sonore, privilégiez cette connexion filaire.

Comment utiliser l'émetteur FM du DR 54 ?

Appuyez brièvement sur le bouton rotatif, puis tournez-le pour régler la fréquence souhaitée (87,6 - 107,9 MHz). Confirmez en appuyant à nouveau. Sélectionnez la même fréquence sur l'autoradio ou la chaîne. Choisissez une fréquence libre pour éviter les interférences. Note : le câble audio branché désactive l'émetteur FM.

Que faire si je ne capte aucune station DAB ?

Vérifiez le branchement de l'antenne. En voiture, assurez-vous que la feuille de cuivre est collée sur une surface métallique. À domicile, déplacez le câble antenne pour améliorer la réception. Effectuez une recherche complète (appui long sur le bouton rotatif) ou rapprochez l'appareil d'une fenêtre.

Comment installer l'antenne dans ma voiture ?

Retirez la coque du montant avant à l'intérieur du véhicule. Collez la feuille de cuivre (partie métallique) sur une surface métallique du montant, puis le reste sur le pare-brise. Fixez les câbles avec les pinces fournies et remettez la coque en place. Veillez à ce que l'antenne ne gêne pas la vision du conducteur.

Puis-je utiliser le DR 54 à la maison ?

Oui, branchez un adaptateur secteur USB (non fourni) au port micro USB de l'appareil. Connectez le câble antenne SMB fourni pour la réception DAB. Placez l'antenne dans une position offrant un bon signal.

Comment éteindre l'appareil ?

Maintenez le bouton rotatif enfoncé pendant quelques secondes jusqu'à ce que l'écran s'éteigne.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume n'est pas coupé, que l'appareil est bien alimenté et que le câble audio ou l'émetteur FM est correctement configuré. Essayez de changer de station. Si le problème persiste, effectuez une réinitialisation.

Où trouver le numéro de l'assistance technique ?

Pour les appareils vendus en Allemagne, contactez le [phone] ou envoyez un email à [e-mail]. Joignez une preuve d'achat et la description du problème.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. Elle couvre les défauts de composants et de fonctionnement, mais pas l'usure normale, les dommages externes ou l'utilisation inappropriée.

MODE D'EMPLOI DR 54 Mini ALBRECHT

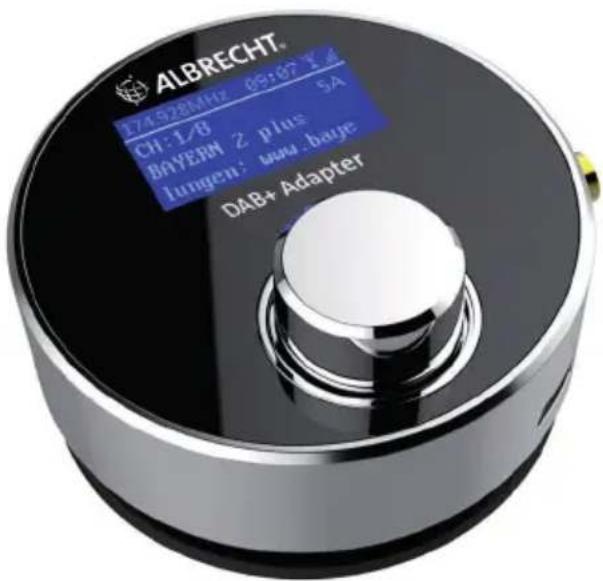

Adaptateur Radio Numérique DAB+

ALBRECHT 174 928MHz 05:07 T 6 CH: L/B 5A BAYERN 2 plus Lungen: www.baye DAB+ Adapter

Guide d'utilisation Français

Sommaire

1. Contenu du Paquet....18
2. Présentation Générale de la Radio 19

2.1. Commandes 19
2.2. Accessoires pour une utilisation dans votre voiture : 20
2.3. Utilisation dans le salon :....20

1. Installation dans une voiture....20

3.1. Alimentation électrique 20
3.2. Installation de l'antenne....20

1. Installation à votre domicile 22

2. Transmission à un système audio ....22

5.1. Sortie via le câble audio ....22
5.2. Émetteur FM....22

1. Écouter la radio DAB....22
2. Instructions de sécurité....22
3. Guide de dépannage....23
4. Caractéristiques techniques....23
5. Informations sur la garantie et le recyclage....24
6. Adresse de service et numéro de l'assistance technique ....24

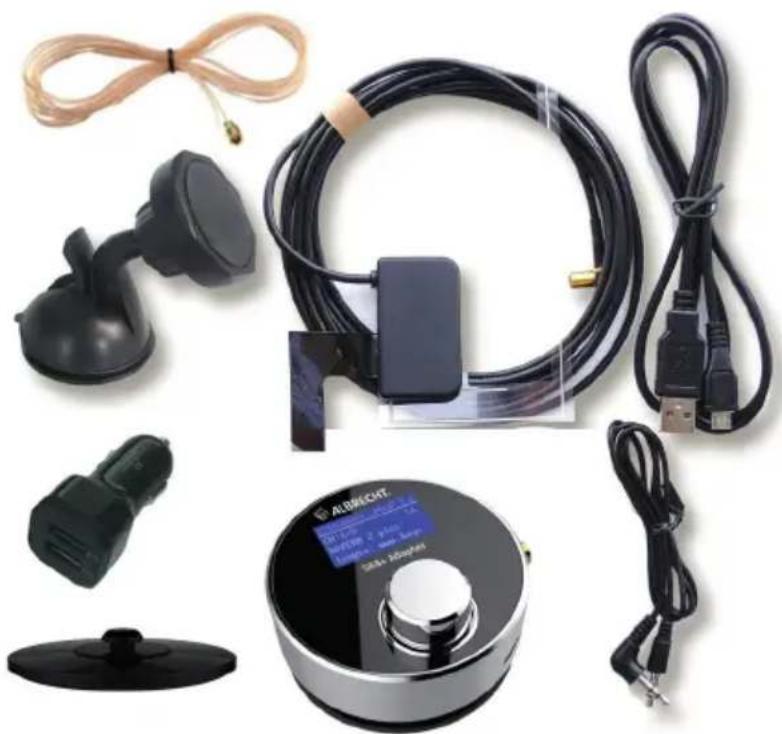

1. Contenu du Paquet

Assurez-vous que la boîte contient tous les accessoires suivants :

1. Adaptateur DR 54
2. SMB-Antenne en feuille de cuivre pour fenêtre (à utiliser en voiture)
3. SMB-Câble antenne (à utiliser chez vous)
4. Alimentation électrique 12 V pour voiture
5. Câble audio 3,5 mm
6. Câble de chargement USB
7. Ventouse (à utiliser sur le pare-brise de la voiture)
8. Système de fi xation adhésif (à utiliser chez vous)
9. Pinces de fixation

2. Présentation Générale de la Radio

Veuillez prendre le temps de lire attentivement ce manuel et de découvrir les fonctions de votre nouveau DR 54.

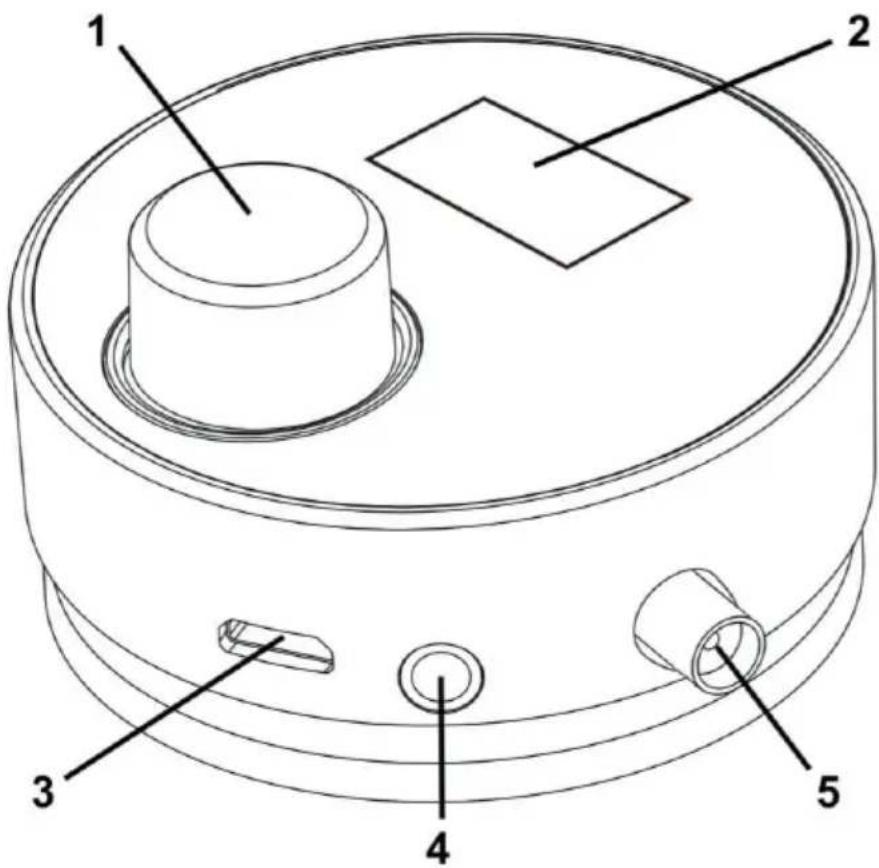

2.1. Commandes

N° Description Fonction
1 Bouton rotatif		Rotation: faire défi ler la liste des stationsPression courte bouton: allumer l'adaptateurAppui court: sélection de la fréquence de l'émetteur FMAppuyez 2 fois sur: balayage complet de toutes les stations DAB +Pression longue: éteindre l'adaptateur
2 Écran	Affi che des informations	comme le nom de la station, etc.
3 Entrée micro USB Alimentation électrique
4 Sortie	audio 3,5 mm(Line Out)	Se branche à l'entrée audio de votre système de son.
5 Prise	d'antenne SMB Brancher	l'antenne pour une réception DAB.

2.2. Accessoires pour une utilisation dans votre voiture :

• Antenne de fenêtre en feuille de cuivre DAB+ pour une réception optimale
  • Support à ventouse pour le pare-brise
• Alimentation électrique 12 V pour voiture

2.3. Utilisation dans le salon :

Utilisation fl exible, par ex. contrôlez l'appareil depuis le canapé, grâce au petit câble antenne. Vous pouvez transférer le signal DAB+ sans fi I à votre installation stéréo ou à d'autres radios.

3. Installation dans une voiture

Nous conseillons de faire effectuer l'installation par un vendeur professionnel.

Sinon, suivez ces étapes pour installer l'antenne vous-même.

3.1. Alimentation électrique

Branchez le câble de chargement Micro USB au DR 54. Puis, branchez l'autre extrémité à l'alimentation électrique 12 V pour voiture, et branchez-le à l'allume-cigare de votre voiture.

3.2. Installation de l'antenne

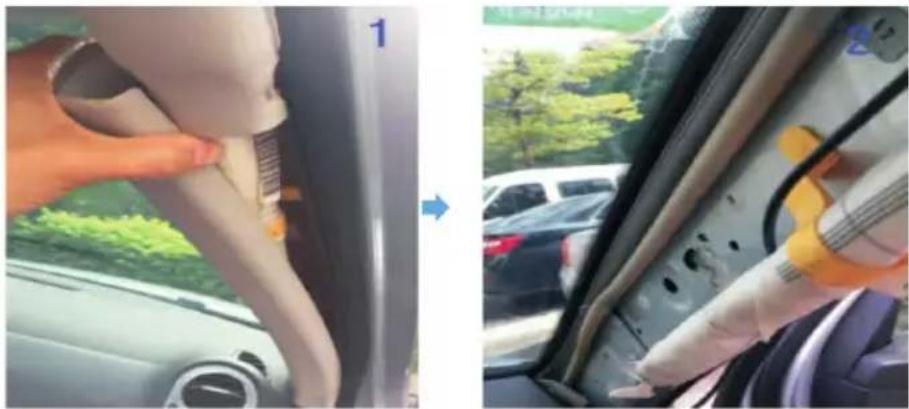

Retirez la coque du montant avant, à l'intérieur de votre voiture.

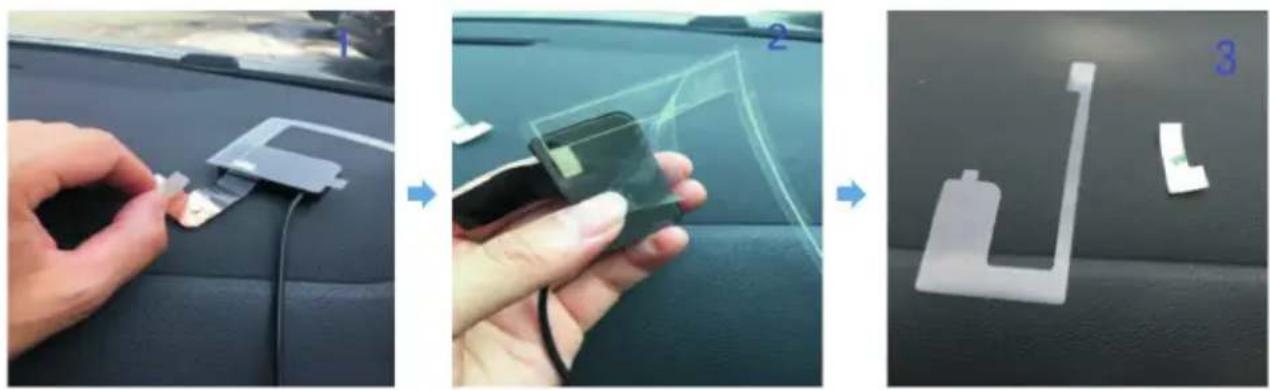

Retirez l'autocollant au verso de l'antenne.

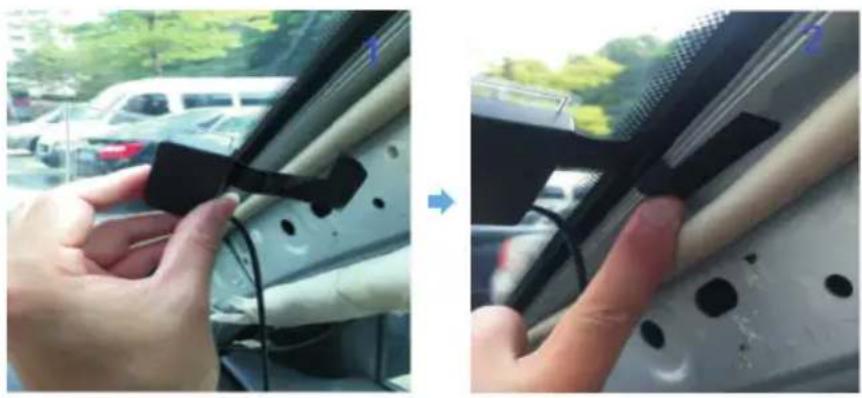

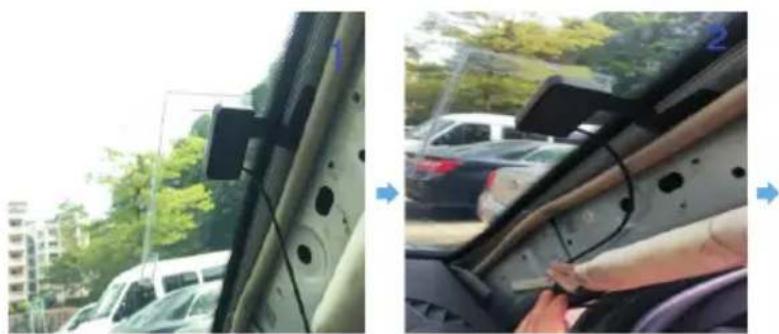

Collez la partie en feuille de cuivre de l'antenne sur la partie métallique de votre montant avant. Collez la partie restante de l'antenne sur le pare-brise. Assurez-vous de nettoyer ces deux endroits avant d'y placer l'antenne.

Attention : la feuille de cuivre doit être collée sur une surface en métal, sinon, le signal pourrait être réduit jusqu'à 30 %.

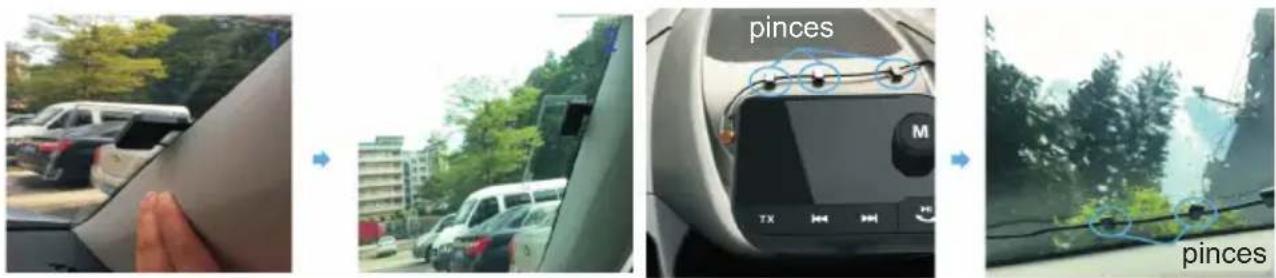

Branchez les câbles de l'antenne à l'aide des pinces autocollantes pour les fi xer.

Puis, replacez la coque du montant avant avec précaution, sans casser les câbles.

pinces pinces

Note : l'installation peut varier selon le modèle de votre voiture.

4. Installation à votre domicile

Pour une utilisation à domicile avec votre système stéréo, utilisez votre propre adaptateur secteur USB avec le câble micro USB.

Branchez le câble antenne fourni à la prise SMB de l'adaptateur, et mettez-le dans une position permettant une bonne réception.

5. Transmission à un système audio

5.1. Sortie via le câble audio

Pour un son de meilleure qualité, veuillez utiliser le câble audio de 3,5 mm pour relier la sortie jack Line Out du DR 54 et la prise jack d'entrée audio de votre voiture/système de son.

5.2. Émetteur FM

Vous pouvez également connecter le DR 54 à votre voiture/système de son sans fil, à l'aide de l'émetteur FM. Appuyez brièvement sur le bouton rotatif, puis tournez-le pour régler la fréquence entre 87,6 et 107,9 MHz, et confirmez votre sélection. Sélectionnez la même fréquence sur l'appareil de votre voiture/système de son. Afin d'obtenir une meilleure performance sonore, veuillez sélectionner une fréquence qui n'est pas déjà utilisée par une autre station de radio FM.

Note : lorsque le câble Aux est branché, l'émetteur FM s'éteint automatiquement.

6. Écouter la radio DAB

Lorsque vous allumez le DR 54 pour la première fois, l'adaptateur effectuera automatiquement une recherche complète. Une fois la recherche terminée, vous pouvez faire défiler les stations en tournant simplement le bouton.

Si vous avez besoin d'effectuer manuellement une recherche complète (par exemple, si vous utilisez l'adaptateur dans une zone différente), appuyez 2 fois sur le bouton rotatif.

Note : au cas où la recherche ne détecte aucune station, vérifiez le branchement de l'antenne (en voiture) ou bougez le câble antenne dans une autre position (à domicile).

7. Instructions de sécurité

• La radio ne doit pas être utilisée dans un environnement où la température et l'humidité sont élevées pendant trop longtemps, car cela pourrait endommager l'appareil.
• Conservez la radio à l'abri des liquides sous peine de l'endommager. Veuillez éteindre immédiatement la radio si de l'eau ou tout autre liquide sont renversés sur l'appareil.
• Évitez d'utiliser ou de stocker l'appareil dans un environnement poussiéreux ou sableux.
• N'ouvrez pas ou ne réparez pas l'appareil vous-même.
• Essuyez votre appareil uniquement avec un chiffon sec.
• N'installez pas l'antenne en feuille de cuivre dans le champ de vision du conducteur.

8. Guide de dépannage

Aucune réception DAB :

• Si la radio affiche « no service », changez la position de l'antenne ou de l'adaptateur et effectuez à nouveau une Recherche Complète en maintenant le bouton rotatif appuyé.
• Rapprochez la radio d'une fenêtre (à domicile).
• Effectuez une réinitialisation de l'appareil.

La réception radio est mauvaise.

• Veuillez vérifier que l'antenne est correctement branchée.
• Bougez l'antenne dans plusieurs directions pour trouver le meilleur signal (à domicile).
• Vérifiez que votre radio ne se trouve à proximité d'aucun autre équipement électrique ou autre source d'interférence comme un micro-onde, des lampes fluorescentes, etc.

Aucun son :

• Vérifiez que le son n'est pas coupé. Réglez le volume.
  • Vérifiez que la radio est branchée.
• Essayez de changer de station.

9. Caractéristiques techniques

Récepteur Radio numérique DAB/DAB+
Bande passante de l'émetteur FM 87,6 - 107,9 MHz
SNR 90 dB
Distorsion < 0,1 %
Entrée 5 V / 1 A CC
Réponse en fréquence 20Hz - 20 kHz
Séparation des canaux > 80 dB
Sortie audio Jack audio de 3,5 mm
Température de fonctionnement 10 - 70 °C
Dimensions (Diam x H) 53 x 23 mm
Poids 30 g

10. Informations sur la garantie et le recyclage

La loi nous enjoint de joindre des informations sur la mise au rebut et la garantie, ainsi que la déclaration de conformité EU avec les instructions d'utilisation, pour chaque pays et chaque appareil. Ces informations sont rapportées dans les pages suivantes.

Garantie de 2 ans à partir de la date d'achat.

Le fabricant/revendeur garantit cet appareil pendant deux ans à compter de sa date d'achat. Cette garantie couvre tous les défauts de fonctionnement dus à des composants défectueux ou des fonctions incorrectes, survenant pendant la période de garantie, mais non ceux consécutifs à une usure ou une détérioration telle que, sans y être limité : piles usées, rayures sur l'écran, boîtier endommagé, antenne cassée ; ni ceux consécutifs à des effets externes tels que corrosion, surtension provoquée par une alimentation externe inadaptée ou l'utilisation d'accessoires inappropriés. Les défauts dus à une utilisation non prévue sont également exclus de la garantie.

Pour tout recours en garantie, prenez contact avec votre revendeur local. Le revendeur réparera ou échangera le produit ou l'envoie à un centre de services agréé. Vous pouvez également contacter directement notre partenaire de services. Joignez une preuve d'achat et un descriptif, le plus clair possible, du problème rencontré avec votre appareil.

Déchets d'équipements Électriques et Électroniques (DEEE) et recyclage

Les lois européennes ne permettent plus de vous débarrasser de vos appareils électriques ou électroniques désuets ou défectueux en les jetant avec les ordures ménagères. Vous devez les déposer auprès d'un point de collecte afi n qu'ils soient recyclés ou éliminés correctement. Cette initiative, fi nancée par l'industrie, permet de protéger notre environnement et de récupérer des matières premières précieuses.

11. Adresse de service et numéro de l'assistance technique

(pour les appareils vendus en Allemagne)

Contactez notre assistance technique par téléphone au [phone] (coûts habituels depuis une ligne fi xe en Allemagne) ou par email à l'adresse [e-mail]

Déclaration de conformité

Alan Electronics GmbH déclare par la présente que l'équipement radio DR 54 est conforme à la directive européenne 2014/53/EU. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse Internet suivante :

http://service.alan-electronics.de/CE-Papiere/

Erreurs d'impression réservées.

Nous nous réservons le droit de modifi er toute information rapportée dans ce document sans préavis.
