MODE D'EMPLOI SUB C8 D Dali

Lisez les instructions – vous devez prendre connaissance de toutes les instructions de sécurité et d’utilisation avant d’utiliser l’équipement. Conservez les instructions – les instructions de sécurité et d’utilisation doivent être conservées pour pouvoir être consultées ultérieurement. Tenez compte des avertissements – tous les avertissements figurant sur l’équipement et les instructions d’utilisation doivent être respectés. Suivez les instructions – toutes les instructions de fonctionnement et d’utilisation doivent être suivies. Eau et humidité – l’équipement ne doit pas être utilisé à proximité d’eau ; par exemple, près d’une baignoire, d’un lavabo, d’un évier, d’un bac à lessive, dans un sous-sol humide ou près d’une piscine, etc. Afin de réduire le risque d’incendie ou de décharge électrique, Nettoyage – n’utilisez jamais de produit nettoyant liquide. Utilisez uniquement un chiffon sec pour essuyer la poussière et la graisse. Périodes sans utilisation – le cordon d’alimentation de l’équipement doit être débranché de la prise de courant lorsque l’équipement n’est pas utilisé pendant une période prolongée et en cas d’orage. Pénétration d’objets et de liquides – veillez à ce qu’aucun objet ou liquide ne pénètre dans l’enceinte par les ouvertures de l’équipement. Réparation – l’utilisateur ne doit pas tenter de réparer l’équipement, hormis dans les situations décrites dans les instructions d’utilisation. Toute autre réparation doit être confiée à un réparateur qualifié. Afin de réduire le risque de décharge électrique, n’enlevez pas le couvercle (ou le panneau arrière), car l’équipement ne comporte aucune pièce réparable par l’utilisateur. Dommages nécessitant réparation – l’équipement doit être réparé par du personnel qualifié dans les situations suivantes : Si le cordon d’alimentation ou la prise ont été endommagés ; ou Si des objets sont tombés ou du liquide s’est déversé à l’intérieur de l’équipement ; ou Si l’équipement a été exposé à la pluie ; ou Si l’équipement ne semble pas fonctionner normalement, ou présente une altération significative des performances ; ou Si l’équipement est tombé, ou l’enceinte a été endommagée.

the like. 6 Carts and stands - the appliance should be used only with a cart or stand if recommended by the manufacturer. Chariots et supports – l’équipement doit uniquement être installé sur un chariot ou un support si ce type d’installation est recommandé par le fabricant. Lorsqu’un chariot est utilisé, faites preuve de prudence lorsque vous déplacez l’ensemble chariot/ appareil afin d’éviter de vous blesser s’il venait à basculer.

INSTRUCTIONS IMPORTANTES RELATIVES A LA SECURITE

Installation murale ou au plafond – si l’équipement peut être monté au mur ou au plafond, il doit être installé uniquement selon les recommandations du fabricant. Ventilation – l’équipement doit être installé de manière à ce que son emplacement ou sa position ne perturbe pas la ventilation correcte. Par exemple, l’équipement ne doit pas être installé sur un canapé, un tapis ou une surface semblable, susceptible d’obstruer les ouvertures de ventilation ; il ne doit pas être installé dans un renfoncement (par exemple, dans une bibliothèque ou une armoire) susceptible de gêner la circulation d’air à travers les ouvertures de ventilation. Chaleur – l’équipement doit être éloigné de toute source de chaleur telle qu’un radiateur, une grille de chauffage, un poêle ou d’autres appareils (y compris des amplificateurs) produisant de la chaleur. Sources d’alimentation électrique – l’équipement doit uniquement être connecté à une source d’alimentation électrique conforme à la description fournie dans les instructions d’utilisation ou aux marquages présents sur l’équipement. Protection du cordon d’alimentation – les cordons d’alimentation doivent être positionnés de manière à éviter tout risque de piétinement ou de pincement par un objet posé sur ou placé contre eux. Faites particulièrement attention aux cordons au niveau des fiches d’alimentation électrique, des prises de courant et à l’endroit auquel le cordon sort de l’équipement.

Isolation - cet équipement est un appareil électrique de classe II ou à double isolation. Il a été conçu de telle manière qu’il ne demande pas une mise à la terre de sécurité. Débranchement du secteur - La fiche secteur est un dispositif de débranchement et doit rester facilement accessible durant l’utilisation. Afin de débrancher complètement l’appareil du secteur, la fiche secteur doit être débranché de la prise de courant. Ce produit contient des pièces électriques ou électroniques. Si elles ne sont pas mises au rebut correctement, la présence de ces pièces peut potentiellement avoir des effets négatifs sur l’environnement et la santé humaine. La présence de cette étiquette sur le produit signifie qu’il ne doit pas être mis au rebut comme un déchet non trié, mais doit être collecté séparément. En tant que consommateur, vous avez la responsabilité de vous assurer de la mise au rebut correcte de ce produit.

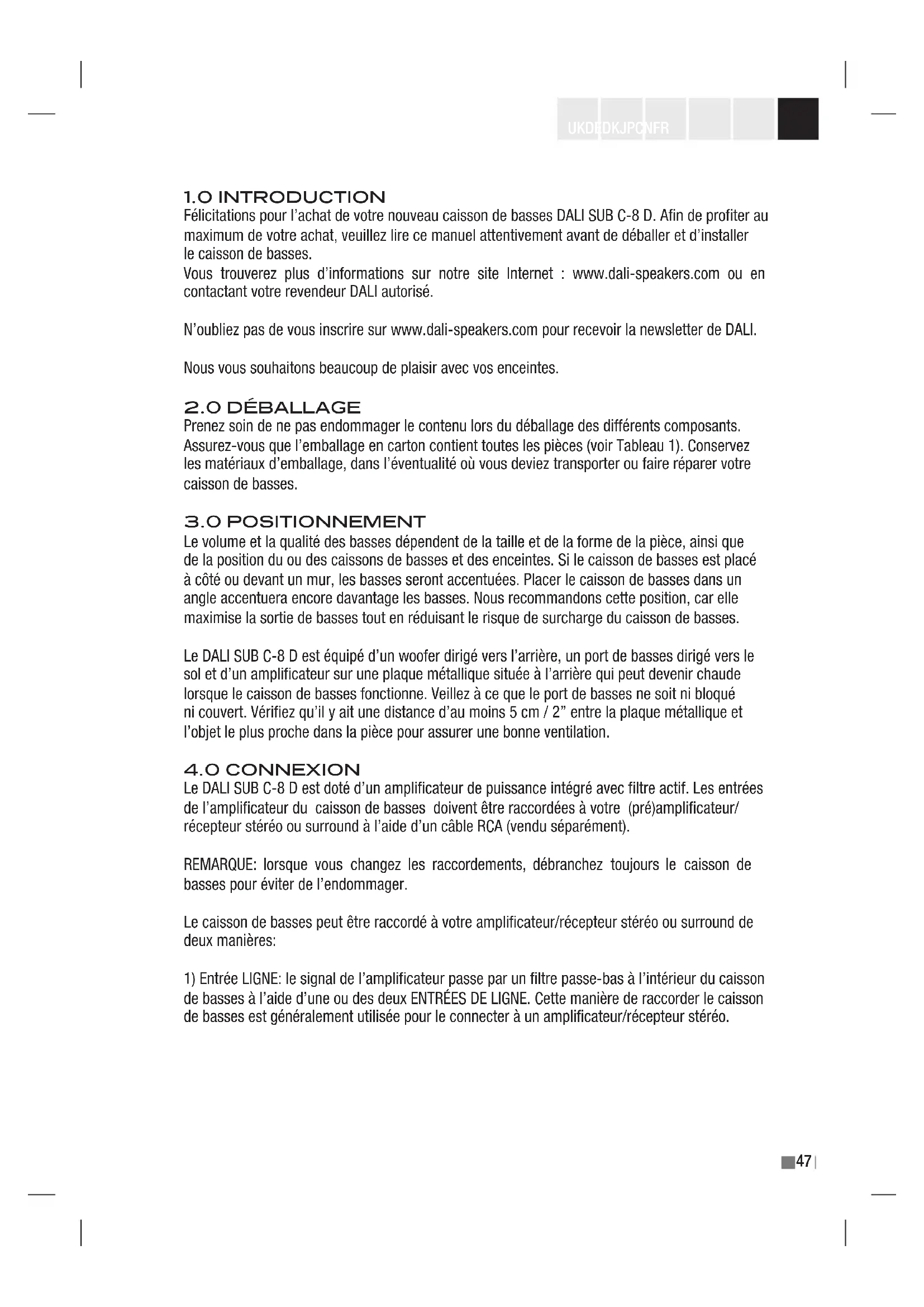

Félicitations pour l’achat de votre nouveau caisson de basses DALI SUB C-8 D. Afin de profiter au maximum de votre achat, veuillez lire ce manuel attentivement avant de déballer et d’installer le caisson de basses. Vous trouverez plus d’informations sur notre site Internet : www.dali-speakers.com ou en contactant votre revendeur DALI autorisé. N’oubliez pas de vous inscrire sur www.dali-speakers.com pour recevoir la newsletter de DALI. Nous vous souhaitons beaucoup de plaisir avec vos enceintes.

Prenez soin de ne pas endommager le contenu lors du déballage des différents composants. Assurez-vous que l’emballage en carton contient toutes les pièces (voir Tableau 1). Conservez les matériaux d’emballage, dans l’éventualité où vous deviez transporter ou faire réparer votre caisson de basses.

Le volume et la qualité des basses dépendent de la taille et de la forme de la pièce, ainsi que de la position du ou des caissons de basses et des enceintes. Si le caisson de basses est placé à côté ou devant un mur, les basses seront accentuées. Placer le caisson de basses dans un angle accentuera encore davantage les basses. Nous recommandons cette position, car elle maximise la sortie de basses tout en réduisant le risque de surcharge du caisson de basses. Le DALI SUB C-8 D est équipé d’un woofer dirigé vers l’arrière, un port de basses dirigé vers le sol et d’un amplificateur sur une plaque métallique située à l’arrière qui peut devenir chaude lorsque le caisson de basses fonctionne. Veillez à ce que le port de basses ne soit ni bloqué ni couvert. Vérifiez qu’il y ait une distance d’au moins 5 cm / 2” entre la plaque métallique et l’objet le plus proche dans la pièce pour assurer une bonne ventilation.

Le DALI SUB C-8 D est doté d’un amplificateur de puissance intégré avec filtre actif. Les entrées de l’amplificateur du caisson de basses doivent être raccordées à votre (pré)amplificateur/ récepteur stéréo ou surround à l’aide d’un câble RCA (vendu séparément). REMARQUE: lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Le caisson de basses peut être raccordé à votre amplificateur/récepteur stéréo ou surround de deux manières:

1) Entrée LIGNE: le signal de l’amplificateur passe par un filtre passe-bas à l’intérieur du caisson

de basses à l’aide d’une ou des deux ENTRÉES DE LIGNE. Cette manière de raccorder le caisson de basses est généralement utilisée pour le connecter à un amplificateur/récepteur stéréo.48

2) Entrée LFE : le signal de l’amplificateur est déjà filtré à l’intérieur de l’amplificateur lors de

l’utilisation du connecteur d’entrée LFE. Cette manière de raccorder le caisson de basses est généralement utilisée pour une installation surround (récepteur AV). REMARQUE : lorsque le caisson de basses est raccordé au système audio/de home cinema, mettez tous les autres composants en MARCHE avant de mettre le caisson de basses sous tension.

4.1 CONNEXIONS STÉRÉO

Si vous souhaitez utiliser le caisson de basses DALI SUB C-8 D dans une installation stéréo, votre (pré)amplificateur/récepteur stéréo doit être équipé soit de sorties de ligne RCA stéréo, soit d’une sortie de ligne RCA mono (veuillez consulter le manuel d’utilisation de votre (pré) amplificateur/récepteur stéréo). Le(s) connecteur(s) de sortie de ligne de votre (pré)amplificateur/ récepteur stéréo doivent être raccordés aux connecteurs d’ENTRÉE DE LIGNE (GAUCHE+DROIT) du caisson de basses à l’aide d’un ou de deux câbles RCA (vendus séparément).

4.2 CONNEXIONS SURROUND

4.2.1 ENTRÉE DE LIGNE

Utilisez les connecteurs d’ENTRÉE DE LIGNE GAUCHE ou DROIT si vous souhaitez ajuster la sortie de fréquence du caisson de basses à l’aide de la commande de filtrage du DALI SUB C-8 D. Pour utiliser cette option, veuillez raccorder le(s) connecteur(s) de sortie pour caisson de basses de votre (pré)amplificateur/récepteur surround avec les connecteurs d’ENTRÉE DE LIGNE du caisson de basses à l’aide d’un câble RCA (vendu séparément). Si le (pré)amplificateur/ récepteur surround comporte un seul connecteur de sortie pour caisson de basses, raccordez- le au connecteur GAUCHE D’ENTRÉE DE LIGNE (blanc) du caisson de basses à l’aide d’un câble RCA. Le chapitre 5.0 « Installation et réglage » fournit des instructions sur la manière d’effectuer les réglages.

Utilisez le connecteur d’entrée LFE (noir) si vous souhaitez ajuster la sortie pour caisson de basses de votre (pré)amplificateur/récepteur surround. Lorsque le connecteur d’entrée LFE est utilisé, les filtres intégrés sont contournés et la commande correspondante ne fonctionne pas. Pour utiliser cette option, raccordez la sortie pour caisson de basses du (pré)amplificateur/ récepteur surround au connecteur d’entrée LFE du DALI SUB C-8 D à l’aide d’un câble RCA (vendu séparément). Le manuel d’utilisation de votre (pré)amplificateur/récepteur surround fournit des instructions pour régler les paramètres du filtre.

4.3 UTILISATION DE DEUX CAISSONS DE BASSES DALI SUB C-8 D

Dans la plupart des cas, l’utilisation d’un seul caisson de basses DALI SUB C-8 D fournit d’excellents résultats. L’utilisation de deux caissons de basses est possible si l’on recherche une solution stéréo sans compromis ou une pression acoustique puissante dans une installation stéréo ou surround dans de grandes pièces.UK DE DK JP CN FR

Les raccordements suivent essentiellement les indications des chapitres précédents, mais pour une installation stéréo, vous devez uniquement raccorder le connecteur de sortie du canal de gauche de votre (pré)amplificateur/récepteur stéréo ou surround au connecteur de GAUCHE DE L’ENTRÉE DE LIGNE du caisson DALI SUB C-8 D placé à gauche de la pièce. De la même manière, vous devez raccorder le connecteur de sortie du canal de droite de votre (pré) amplificateur/récepteur stéréo ou surround au connecteur de DROITE DE L’ENTRÉE DE LIGNE du caisson DALI SUB C-8 D placé à droite de la pièce. Pour une installation surround, divisez le signal de sortie de votre (pré)amplificateur/récepteur surround à l’aide d’un répartiteur RCA (vendu séparément) et raccordez les deux sorties. Suivez par ailleurs les instructions ci-dessus, mais en utilisant des canaux séparés. Veuillez consulter votre revendeur DALI autorisé si vous avez d’autres questions.

5.0 INSTALLATION ET RÉGLAGE

Vérifiez tout d’abord que la tension du secteur correspond à l’indication à l’arrière de votre caisson DALI SUB C-8 D. ATTENTION: si la tension est incorrecte, il existe un risque grave que les composants électroniques du caisson de basses subissent des dommages irréversibles. Après avoir vérifié la TENSION, branchez le câble d’alimentation et placez l’interrupteur d’alimentation en position de MARCHE. Vous pouvez régler le caisson de basses en utilisant les commandes situées à l’arrière du caisson (voir le chapitre 10.0 « Plaque arrière de l’amplificateur ») en suivant la méthode de réglage suivante, qui vous permettra d’obtenir les meilleurs résultats. Jouez un morceau que vous connaissez bien et contenant de préférence une basse rythmée, par exemple des timbales, une guitare basse, etc. La performance dépendant considérablement des enceintes principales, de la pièce d’écoute, de la position du caisson de basses dans la pièce et de vos préférences personnelles, plutôt que de fournir des conseils spécifiques sur le paramétrage, nous vous recommandons d’essayer différents paramètres pour obtenir les meilleurs résultats d’écoute. REMARQUE: la position du caisson de basses a une grande incidence sur la sonorité (voir le

chapitre 3.0 « Positionnement »). Une fois que vous avez décidé de la connexion que vous

souhaitez utiliser et que vous avez placé le caisson de basses, vous pouvez commencer le réglage du système. Vous êtes prêt à régler votre caisson de basses DALI SUB C-8 D.

5.1 RÉGLAGE DE PHASE

Le commutateur PHASE du caisson de basses a deux positions : 0° ou 180°. Le réglage de phase ajustera le couplage entre le caisson de basses et les enceintes principales. Pour régler la phase, procédez comme suit :

1) Réglez le volume de votre caisson de basses un peu plus fort que vous ne le feriez

2) Définissez le point de croisement au maximum (120 Hz).50

REMARQUE: si vous avez raccordé le caisson de basses sur l’entrée LFE plutôt que sur l’ENTRÉE DE LIGNE, vous devez définir le point de croisement au maximum pour le caisson de basses dans le menu de votre (pré)amplificateur/récepteur.

3) Dans votre position d’écoute, jouez un morceau comme décrit ci-dessus.

4) Alternez entre 0° et 180° tout en vous concentrant sur la sortie de basses.

Le réglage optimal du commutateur PHASE est celui où vous obtenez la sortie maximale de basses.

5.2 RÉGLAGE DU VOLUME

À l’arrière du caisson de basses, vous pouvez augmenter au réduire le volume en tourant le bouton VOLUME dans le sens horaire ou antihoraire. Le volume doit être réglé de sorte que le niveau sonore des basses corresponde à celui des enceintes principales. Vous devez pouvoir apprécier la contribution de votre caisson de basses à l’ensemble de la sonorité sans qu’il soit dominant. Les basses doivent être sèches et précises de telle sorte que le caisson de basses reproduise le niveau exact de basses présentes dans le morceau ou la piste, ni plus ni moins. Lorsque vous installez le caisson de basses DALI SUB C-8 D sur un système audio surround, nous recommandons de sélectionner un niveau fixe sur le caisson de basses et de régler la sortie du caisson de basses à l’aide de la fonction de configuration du (pré)amplificateur/récepteur surround. Si les niveaux de basse sont trop élevés, la distorsion réduira la qualité de l’écoute. Rappelez- vous que vous pouvez renforcer les basses en plaçant le caisson à proximité d’un mur ou même mieux, dans un coin (voir le chapitre 3.0 « Positionnement »).

5.3 RÉGLAGE DE LA FRÉQUENCE DU FILTRE

Une fois que vous avez défini la phase et le volume, vous devez régler le chevauchement de fréquences entre les enceintes principales et le caisson DALI SUB C-8 D.

5.3.1 UTILISATION DE L’ENTRÉE DE LIGNE

Le réglage de la fréquence du filtre du caisson de basses est uniquement possible lors de l’utilisation de la ou les ENTRÉES DE LIGNE. À l’arrière du caisson de basses, ajustez la commande de filtrage vers le haut jusqu’à ce que les basses sonnent de manière régulière, sans interruptions (plage de fréquences 40-120 Hz). Les petites enceintes demandent généralement un point de croisement élevé, tandis que les grandes enceintes admettent un point de croisement faible. Par exemple, lorsque vous utilisez votre caisson de basses DALI SUB C-8 D avec une enceinte DALI SPEKTOR 1, nous recommandons un point de croisement d’environ 90 Hz. Une fois que vous avez réglé la fréquence du filtre, il est possible que vous deviez réajuster le volume pour optimiser la performance

5.3.2 UTILISATION DE L’ENTRÉE LFE

Lorsque vous branchez le caisson DALI SUB C-8 D à de petites enceintes, par ex. DALI SPEKTOR 1, nous recommandons un point de croisement d’environ 90 Hz. Celui-ci doit être indiqué dans le menu de votre (pré)amplificateur. Il peut être nécessaire d’indiquer le paramètre « petit » lorsque vous sélectionnez le type d’enceintes avant dans le menu du récepteur AV.UK DE DK JP CN FR

Si vous branchez de grandes enceintes (généralement des enceintes avant posées au sol), vous pourrez choisir un point de croisement inférieur et définir vos enceintes comme « grandes » dans le système de menus. Si vous n’êtes pas sûr de la capacité de vos enceintes, nous vous recommandons de définir un point de croisement suffisamment élevé, de définir vos enceintes comme « petites » et enfin de réduire le point de croisement au niveau minimal tout en maintenant la régularité des basses, sans interruptions.

L’interrupteur d’ALIMENTATION est le bouton principal de MARCHE/ARRÊT. Nous recommandons d’éteindre le caisson de basses lorsqu’il n’est pas utilisé pendant de longues périodes. Lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Nous vous recommandons de TOUJOURS mettre l’interrupteur d’ALIMENTATION en position d’ARRÊT à l’arrière du caisson de basses AVANT de couper l’alimentation.

5.5 MODE MARCHE / VEILLE

Le caisson de basses est doté d’un circuit intégré qui met sous tension l’amplificateur du caisson de basses lorsqu’un signal d’entrée est détecté (l’interrupteur d’ALIMENTATION doit être en position de MARCHE et le MODE D’ALIMENTATION doit être AUTO). Lorsque le caisson de basses est en position de MARCHE, la diode électroluminescente MARCHE/VEILLE s’allume en vert. Si, durant 20 minutes environ, aucun signal d’entrée n’est détecté, le caisson de basses entre en mode veille et la diode électroluminescente MARCHE/VEILLE s’allume en rouge.

Attendez-vous à ce que la qualité sonore de votre nouveau caisson de basses s’améliore graduellement durant la période d’utilisation initiale. Aucun geste particulier ne doit être effectué afin de roder le caisson de basses, mais sachez que le rodage peut nécessiter jusqu’à 100 heures de playback avant que la performance optimale soit atteinte (la durée exacte est fonction du niveau du playback). Écoutez de la musique normalement pour rôder le caisson de basses.

En cas de surcharge du DALI SUB C-8 D, le circuit de sécurité intégré peut éteindre le caisson de basses. Le caisson de basses se remettra sous tension lorsque la température de l’amplificateur intégré sera de nouveau située dans une plage de fonctionnement sûre. En cas de surcharge du caisson de basses, nous vous recommandons de l’éteindre quelques minutes avant de le rallumer à nouveau. REMARQUE: le circuit de sécurité intégré ne vous prémunit pas contre d’éventuels dégâts provenant d’une surcharge.

Le nettoyage des surfaces du caisson de basses peut être effectué à l’aide de produits de nettoyage ménager ordinaires et d’un chiffon à microfibres. Évitez l’usage de produits abrasifs ou à base d’acide, de solutions alcalines ou d’agents anti-bactériens. Évitez d’utiliser Évitez le contact direct des produits de nettoyage sur les enceintes. Nettoyez-les très soigneusement.

8.1 ÉVITEZ LA LUMIÈRE DIRECTE DU SOLEIL

Si elles sont exposées à la lumière directe du soleil, les surfaces du caisson de basses risquent de ternir ou de se décolorer au fil du temps. Par conséquent, évitez de positionner le caisson de basses dans un endroit exposé à la lumière directe du soleil.52

Les produits DALI sont conçus dans le respect des directives internationales concernant la limitation des substances dangereuses (RoHS) Le symbole de poubelle indique que le caisson de basses est conforme à ces directives. Le caisson de basses doit être recyclé ou traité conformément à ces directives. Pour tous.

10.0 PLAQuE ARRIÈRE DE L’AMPLIFICATEuR (VOIR

FIGuRE 1) A) Commande VOLUME : Pour augmenter le niveau sonore, tournez la commande vers « Max », et pour le réduire, tournez vers « Min ». B) Commande FILTRE : Ajustement de la fréquence du filtre de 40 Hz à 120 Hz. C) Commutateur PHASE : Basculer la phase du caisson de basses sur 0° ou 180°. D) Entrée LIGNE : branchez le connecteur d’entrée « GAUCHE » (blanc) au connecteur de sortie de ligne RCA GAUCHE de votre (pré)amplificateur stéréo/surround. Branchez le connecteur d’entrée « DROIT » (rouge) au connecteur de sortie de ligne RCA DROIT de votre (pré) amplificateur stéréo/surround. E) Entrée LFE : branchez le connecteur d’entrée « LFE » (noir) à la sortie de ligne LFE RCA GAUCHE de votre amplificateur surround. F) Interrupteur d’ALIMENTATION : placez le bouton en position de MARCHE pour allumer le caisson de basses. Placez le bouton en position d’ARRÊT pour éteindre le caisson de basses. G) Compartiment de FUSIBLE : si vous ne parvenez pas à allumer le caisson de basses alors qu’il est branché et que l’interrupteur d’ALIMENTATION est en position de MARCHE, il est possible que le fusible ait sauté ou soit endommagé. Remplacez-le par un fusible du même type que celui d’origine (le type de fusible est indiqué sur la plaque arrière de l’amplificateur). Si le fusible saute continuellement, faites vérifier le caisson de basses dans un centre de service agréé (prenez contact avec votre revendeur agréé). H) Connecteur SECTEUR : raccordez le cordon d’alimentation fourni au connecteur SECTEUR et à votre prise de courant. ATTENTION : VÉRIFIEZ QUE VOTRE PRISE DE COURANT FOURNIT LA TENSION CORRECTE AVANT DE BRANCHER LE CAISSON DE BASSES.

I) Commutateur MODE D’ALIMENTATION :

s i -!2#(% w ,ALIMENTATION DU CAISSON DE BASSES VA ÐTRE CONTRÙLÏE VIA LINTERRUPTEUR d’ALIMENTATION. si!54/wLORSQUELINTERRUPTEURD!,)-%.4!4)/.ESTENPOSITIONDEMARCHEETQUUNSIGNAL d’entrée est détecté sur l’une des entrées, l’amplificateur du caisson de basses s’allume. En l’absence de signal pendant une période d’environ 20 minutes, l’amplificateur du caisson de basses entre en mode veille. si!22´4w,ECAISSONDEBASSESPASSERAIMMÏDIATEMENTENMODEVEILLE J) LED ALIM/PORT SÉRIE Rouge : Veille. Bleu : Actif. K) Contact d’alimentation.UK DE DK JP CN FR

Le Tableau 2 présente les caractéristiques essentielles de nos caissons de basses. Veuillez garder à l’esprit qu’il existe d’innombrables façons de mesurer les performances des caissons de basses ; toutefois, aucune ne vous permettra d’en évaluer réellement la sonorité. Seules vos oreilles peuvent décider quel caisson de basses est meilleur que les autres. Comme tous nos modèles, le caisson de basses DALI SUB C-8 D est conçu pour restituer la musique de manière aussi fidèle que possible. Nous espérons que votre nouveau caisson de basses DALI SUB C-8 D vous procurera beaucoup de plaisir!
