BEDIENUNGSANLEITUNG SUB C8 D Dali

In Table 2 you will find the most common specifications for our subwoofers. Please have in mind that there are countless methods for measuring subwoofers. However, none of them tell you anything useful about how a subwoofer really sounds. Only your ears can decide whether one subwoofer sounds better than another. Like all our speakers, DALI SUB C-8 D is designed to reproduce music as honestly as possible. Enjoy your new DALI SUB C-8 D!14 Die Hinweise lesen – Lesen Sie alle Sicherheitshinweise und die Bedienungsanleitung vor Betrieb des Geräts sorgfältig durch. Die Anweisung aufbewahren – Bewahren Sie die Sicherheitshinweise und die Bedienungsanleitung an einem sicheren Ort auf, damit Sie sie bei Bedarf sofort zur Hand haben. Warnhinweise beachten – Beachten Sie unbedingt die Warnhinweise auf dem Gerät und die Bedienungsanleitung. Anleitung befolgen – Befolgen Sie genau die Bedienungsanleitung. Wasser und Feuchtigkeit – Das Gerät muss vor direktem Kontakt mit Wasser geschützt werden und darf nicht in der Nähe einer Badewanne, eines Waschbeckens, Spülbeckens, einer Wäschewanne, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens o. Ä. verwendet werden. Um die Gefahr eines Brands oder eines elektrischen Schlags zu verringern, dürfen Sie das Gerät nie Regen oder Feuchtigkeit aussetzen. Das Gerät Reinigung – Verwenden Sie keine Flüssigreiniger. Reinigen Sie das Gerät nur mit einem trockenen Lappen, um Staub und Fett abzuwischen. Stillstandszeiten – Das Netzkabel des Geräts sollte aus der Steckdose gezogen werden, wenn das Gerät für einen längeren Zeitraum unbenutzt bleibt oder während Gewittern. Gegenstände und Flüssigkeiten – Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten durch die Öffnungen in das Gehäuse gelangen. Wartung und Reparatur – Der Benutzer sollte nicht versuchen, Wartungen und Reparaturen am Gerät über die in der Bedienungsanleitung angegebenen Maßnahmen hinaus durchzuführen. Alle Wartungs- und Reparaturarbeiten müssen durch qualifizierte Servicetechniker durchgeführt werden. Um die Gefahr von elektrischen Schlägen zu verringern, öffnen Sie nie die Abdeckung (oder Rückabdeckung), da sich dort keine Teile befinden, die vom Benutzer repariert werden dürfen. Schäden, die einer Reparatur bedürfen – Das Gerät sollte von qualifizierten Servicetechnikern repariert und gewartet werden, wenn: das Netzkabel oder der Stecker beschädigt ist, Gegenstände oder Flüssigkeiten in das Gerät geraten sind, das Gerät Regen ausgesetzt war, der Betrieb des Geräts gestört oder dessen Leistung spürbar verändert ist, das Gerät heruntergefallen oder die Abdeckung beschädigt ist. the like. 6 Carts and stands - the appliance should be used only with a cart or stand if recommended by the manufacturer. Wagen oder Ständer – Das Gerät sollte nur dann mit einem Wagen oder Ständer verwendet werden, wenn dies vom Hersteller empfohlen wird. Bei Verwendung eines Wagens lassen Sie Vorsicht walten, wenn Sie den Wagen mit dem Gerät bewegen, um ein Umkippen zu vermeiden. WICHTIGE SICHERHEITSHINWEISE Wand- oder Deckenmontage – Falls das Gerät für Wand- oder Deckenmontage geeignet ist, sollte die Montage nur entsprechend der Empfehlungen des Herstellers durchgeführt werden. Belüftung – Das Gerät sollte so platziert werden, dass der Standort oder die Position nicht die Belüftung beeinträchtigt. Das Gerät sollte z. B. nicht auf einem Bett, Sofa, Teppich oder einer ähnlichen Unterlage verwendet werden, die die Lüftungsöffnungen blockieren könnte, oder in eine abgeschlossene Umgebung gestellt werden wie z. B. einen Bücherschrank oder Schrank, was den Luftstrom durch die Lüftungsöffnungen behindern könnte. Wärme – Das Gerät sollte von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Leistungsverstärkern) ferngehalten werden, die Wärme erzeugen. Stromversorgung – Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die dem Typ entspricht, die in der Bedienungsanleitung angegeben oder auf dem Gerät gekennzeichnet ist. Netzkabel – Netzkabel müssen so verlegt werden, dass niemand auf sie tritt oder Gegenstände darauf abgestellt werden. Achten Sie besonders auf Kabel an Steckern, Mehrfachsteckdosen und die Stelle, an der das Kabel das Gerät verlässt.

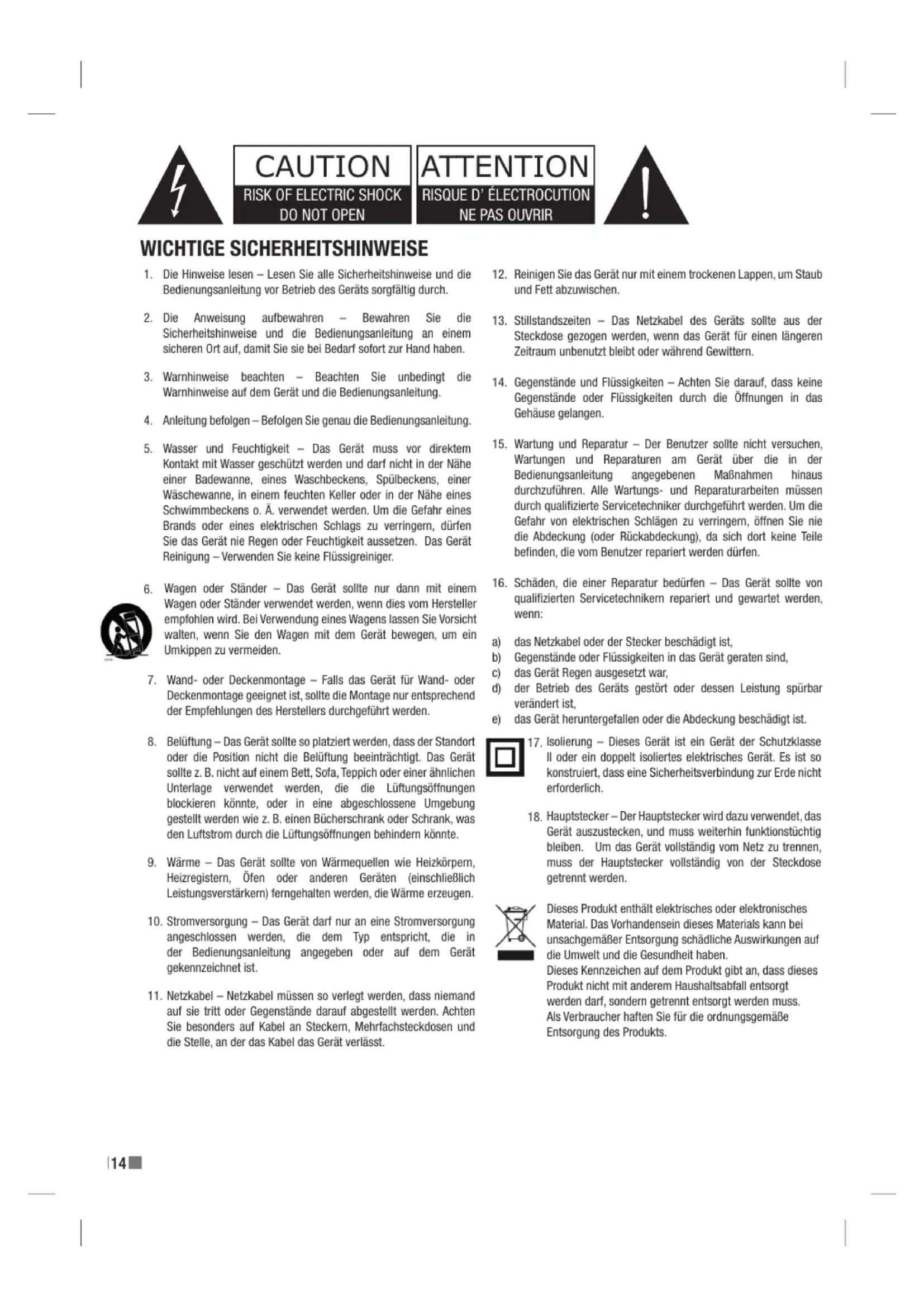

Isolierung – Dieses Gerät ist ein Gerät der Schutzklasse II oder ein doppelt isoliertes elektrisches Gerät. Es ist so konstruiert, dass eine Sicherheitsverbindung zur Erde nicht erforderlich. Hauptstecker – Der Hauptstecker wird dazu verwendet, das Gerät auszustecken, und muss weiterhin funktionstüchtig bleiben. Um das Gerät vollständig vom Netz zu trennen, muss der Hauptstecker vollständig von der Steckdose getrennt werden. Dieses Produkt enthält elektrisches oder elektronisches Material. Das Vorhandensein dieses Materials kann bei unsachgemäßer Entsorgung schädliche Auswirkungen auf die Umwelt und die Gesundheit haben. Dieses Kennzeichen auf dem Produkt gibt an, dass dieses Produkt nicht mit anderem Haushaltsabfall entsorgt werden darf, sondern getrennt entsorgt werden muss. Als Verbraucher haften Sie für die ordnungsgemäße Entsorgung des Produkts.

5.0 ANSCHLUSS UND EINSTELLUNG 18

8.0 INSTANDHALTUNG 20

9.0 UMWELTINFORMATIONEN UND ENTSORGUNG 20

10.0 VERSTÄRKERRÜCKSEITE (SIEHE ABB. 3) 21

11.0 TECHNISCHE DATEN 2116

Herzlichen Glückwunsch zu Ihrem neuen DALI SUB C-8 D. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie den Subwoofer auspacken und aufstellen, damit Sie so viel Freude wie möglich an Ihrem Kauf haben. Weitere Informationen erhalten Sie auf unserer Homepage: www.dali-speakers.com oder indem Sie sich an Ihren autorisierten DALI-Händler wenden. Denken Sie daran, sich für den DALI Newsletter anzumelden auf www.dali-speakers.com. Viel Vergnügen!

Achten Sie darauf, beim Auspacken die Teile nicht zu beschädigen. Kontrollieren Sie, dass der Karton alle Teile enthält (siehe Tabelle 1). Bewahren Sie die Verpackung für den Fall auf, dass der Lautsprecher später einmal transportiert werden muss.

Menge sowie Qualität der tiefen Bässe hängen von Größe und Form des Raumes sowie der Platzierung des Subwoofers und der anderen Lautsprecher ab. Eine Platzierung nahe einer Seiten- oder Rückwand hebt die Bässe hervor. Eine Eckposition hebt sie noch mehr hervor, und wir empfehlen diese Position, weil dadurch die maximale Bassleistung erhöht und gleichzeitig das Risiko einer Überlastung des Subwoofers verringert wird. Der DALI SUB C-8 D verfügt über einen nach unten Tieftöner und einen nach unten gerichteten Bassreflex-Port. Auf der Rückseite des Subwoofers befindet sich die Verstärkerrückplatte aus Metall, die sich beim Betrieb des Lautsprechers erhitzen kann. Achten Sie darauf, dass Tieftöner und Bassreflex-Port nicht blockiert oder verdeckt sind. Zwischen der Metallplatte und dem nächstgelegenen Gegenstand im Raum muss ein Mindestabstand von 5 cm bestehen, damit eine freie Luftzirkulation gewährleistet ist.

4.0 ANSCHLuSS DES DALI SuB C-8 D

Der DALI SUB C-8 D verfügt über einen eingebauten Verstärker sowie eine Frequenzweiche. Die Eingänge des Subwoofer-Verstärkers müssen mit der Stereoanlage oder dem Surround-Sound- (Vor-)verstärker/Receiver mit cinch-Kabeln verbunden werden (nicht mitgeliefert). BITTE BEACHTEN: Trennen Sie den Subwoofer immer vom Stromnetz, wenn Sie Kabelverbindungen ändern, damit Schäden vermieden werden. Der Subwoofer kann auf zwei verschiedene Arten mit Ihrer Stereo- bzw. Surround-Sound- Anlage verbunden werden:

1) LINE-Eingangsanschluss: Das Signal des Verstärkers wird im Subwoofer gefiltert, wenn

einer oder beide LINE-Eingänge benutzt werden. Diese Art des Anschlusses des Subwoofers wird üblicherweise für Stereoverstärker bzw. -Receiver gewählt.

2) LFE-Eingangsanschluss: Das Signal des Verstärkers wird schon im Verstärker gefiltert,

wenn der LFE-Eingang benutzt wird. Diese Art des Anschlusses wird üblicherweise für Surround-Sound-Anlagen (Audio-Video-Receiver) gewählt. BITTE BEACHTEN: Wenn der Subwoofer am Musik- bzw. Heimkino-System angeschlossen ist, darf er erst eingeschaltet werden, wenn alle anderen Komponenten des Systems ’AN’ sind.17 UK DE DK JP CN FR

4.1 STEREOANSCHLÜSSE

Wenn Sie den DALI SUB C-8 D an eine Stereoanlage anschließen wollen, muss Ihr Stereo(Vor-)verstärker/-Receiver entweder über Stereo- oder über Monoausgänge mit cinch- Anschlüssen verfügen (bitte ziehen Sie die Anleitung Ihrer Stereoanlage zu Rate). Der oder die Ausgangsanschlüsse des Stereoverstärkers/-Receivers müssen mit einem oder zwei cinch- Kabeln (nicht mitgeliefert) mit den LINE-Eingängen (L und R) des Subwoofers verbunden werden.

4.2 SURROUND-SOUND-ANSCHLÜSSE

Benutzen Sie die LINE Eingangsanschlüsse L oder R, wenn Sie die Wiedergabe der Subwoofer- Frequenz über die Frequenzweiche des DALI SUB C-8 D steuern möchten. Dazu verbinden Sie den oder die Subwoofer-Ausgänge Ihres Surround-Sound-Verstärkers/- Receivers mit cinch-Kabeln (nicht mitgeliefert) mit den LINE-Eingängen des Subwoofers. Wenn Ihr Surround-Sound-Verstärker nur einen Ausgangsanschluss für einen Subwoofer hat, verbinden Sie diesen mit einem cinch-Kabel mit dem LINE-Anschluss L (weiß) des Subwoofers. Vgl. Kapitel 5.0 (Anschluss und Einstellung) für eine Anleitung zu den Einstellungen.

Benutzen Sie den Eingangsanschluss LFE (schwarz), wenn Sie den Subwoofer über Ihren Surround-Sound-Verstärker steuern möchten. Wenn die LFE Eingangsanschlüsse benutzt werden, wird die im Subwoofer eingebaute Frequenzweiche umgangen und die Frequenzweichensteuerung des Lautsprechers ist somit funktionslos. Verbinden Sie dazu den Subwoofer-Ausgang Ihres Surround-Sound-Verstärkers/-Receivers mit cinch-Kabeln (nicht mitgeliefert) mit dem Eingangsanschluss LFE des DALI SUB C-8 D. Bitte ziehen Sie die Anleitung Ihres Surround-Sound-Verstärkers/-Receivers zu Rate, um zu erfahren, wie man die Frequenzweiche einstellt.

4.3 EINSATZ VON ZWEI DALI SUB C-8 D SUBWOOFERN

In den meisten Fällen erhalten Sie durch den Einsatz von nur einem DALI SUB C-8 D ausgezeichnete Ergebnisse. Für eine kompromisslose Stereo-Lösung oder für eine sehr kräftige Wiedergabe in größeren Räumen ist jedoch auch die Verwendung von zwei Subwoofern möglich. Der Anschluss ist grundsätzlich der gleiche, wie in den vorigen Kapiteln beschrieben, aber für Stereo sollten Sie nur den linken Kanalausgang Ihres Stereo- oder Surround-Sound-Verstärkers/- Receivers mit dem LINE Eingangsanschluss des linken DALI SUB C-8 D verbinden. Entsprechend sollten Sie den rechten Kanalausgang Ihres Stereo- oder Surround-Sound-Verstärkers/-Receivers mit dem LINE Eingangsanschluss des rechten DALI SUB C-8 D verbinden. Bei einer Surround-Sound-Anlage teilen Sie das Ausgangssignal des Surround-Sound- Verstärkers/-Receivers mit einem cinch-Splitter (nicht mitgeliefert) und schließen die beiden Ausgänge an. Folgen Sie ansonsten der im vorigen Abschnitt beschriebenen Vorgangsweise – aber benutzen Sie verschiedene Kanäle. Bitte wenden Sie sich an Ihren autorisierten DALI Händler, falls Sie weitere Fragen haben sollten.18

5.0 ANSCHLuSS uND EINSTELLuNG

Überprüfen Sie zunächst, dass die Spannung Ihres Stromnetzes mit der auf der Rückseite des DALI SUB C-8 D angegebenen Netzspannung übereinstimmt. ACHTUNG: Bei verkehrter Netzspannung besteht die ernsthafte Gefahr, dass die Elektronik des Subwoofers dauerhaft beschädigt wird. Nachdem Sie die Netzspannung kontrolliert haben, schließen Sie das Stromkabel an und schalten den Subwoofer ein (Schalter POWER auf ‘ON’). Die Einstellungen des Subwoofers werden mit den Schaltern auf der Rückseite vorgenommen (vgl. Kapitel 10.0). Gehen Sie dabei wie im Folgenden beschrieben vor, weil Sie so die besten Ergebnisse erhalten. Spielen Sie ein Musikstück ab, das Sie gut kennen, vorzugsweise eines mit einem rhythmischen Bass wie Pauke, Bassgitarre o. Ä. Da die Leistung wesentlich von den anderen Lautsprechern, dem Raum, dem Standort des Subwoofers in diesem Raum und nicht zuletzt von Ihren persönlichen Vorlieben abhängt, empfehlen wir, verschiedene Einstellungen auszuprobieren, um das optimale Hörerlebnis zu erzielen. Hier beschränken wir uns daher auf allgemeine Hinweise zu den verschiedenen Einstellungsmöglichkeiten. BITTE BEACHTEN: Dass der Aufstellungsort des Subwoofers (vgl. oben Kapitel 3.0) ganz erheblich zum gesamten Klangbild Ihrer Anlage beiträgt. Wenn Sie den Subwoofer aufgestellt und angeschlossen haben, können Sie mit dem Vorgang der Abstimmung des Systems beginnen. Sie können jetzt Ihren DALI SUB C-8 D einstellen.

5.1 PHASENEINSTELLUNG

Der Schalter PHASE des Subwoofers hat zwei Einstellungsmöglichkeiten: 0 Grad und 180 Grad. Die Einstellung der Phasenlage reguliert die Zeitverschiebung zwischen Subwoofer und Hauptlautsprechern. Die Phase wird folgendermaßen eingestellt:

1) Die Lautstärke des Subwoofers etwas höher stellen, als man es normalerweise tun würde.

2) Die Trennfrequenz der Frequenzweiche auf Maximum stellen (120 Hz).

s BITTE BEACHTEN: Wenn Sie den Subwoofer über LFE statt LINE angeschlossen haben, müssen Sie die Trennfrequenz im Menü Ihres Surround-Sound-(Vor-)Verstärkers/-Receivers auf Maximum stellen.

3) Spielen Sie nun die oben genannte Art von Musik und begeben Sie sich in Ihre

normale Hörposition.

4) Schalten Sie nun zwischen 0° und 180° hin und her, wobei Sie sich auf die

Bassleistung konzentrieren. Die optimale Stellung des Phasenschalters ist die, bei der Sie den Eindruck der maximalen Bassleistung haben.19 UK DE DK JP CN FR

5.2 EINSTELLUNG DER LAUTSTÄRKE

Auf der Rückseite des Subwoofers kann die Lautstärke erhöht oder verringert werden, indem man den Schalter VOLUME im oder gegen den Uhrzeigersinn dreht. Die Lautstärke sollte so eingestellt werden, dass der Bass zur Lautstärke der übrigen Lautsprecher passt. Der Beitrag des Subwoofers zum gesamten Klangbild sollte deutlich sein, jedoch nicht zu kräftig. Die Bässe müssen klar und präzise sein, so dass der Subwoofer genau den Bassanteil wiedergibt, der auch im Musikstück bzw. der Tonspur von Filmen vorhanden ist, weder mehr noch weniger. Wenn der DALI SUB C-8 D zusammen mit einer Surround-Sound- Anlage verwendet wird, ist es am besten, eine feste Lautstärke einzustellen und den Bassanteil über den Surround-Verstärker/-Receiver zu regulieren. Wenn der Bassanteil zu hoch ist, wird das Klangbild verzerrt, was das Hörerlebnis beeinträchtigt. Denken Sie daran, dass Sie die Bassleistung erhöhen können, indem Sie den Subwoofer nahe einer Wand oder – besser noch – in einer Ecke aufstellen (siehe Kapitel 3.0 Aufstellen).

5.3 EINSTELLUNG DER FREQUENZWEICHE

Nachdem Phase und Lautstärke eingestellt sind, müssen Sie mit der Einstellung der Tonüberschneidung zwischen dem DALI SUB C-8 D und den anderen Lautsprechern beginnen.

5.3.1 LINE-EINGANG VERWENDEN

Die Einstellung der Frequenzweiche am Subwoofer ist nur möglich, wenn LINE-Eingänge verwendet werden. Stellen Sie auf der Rückseite des Subwoofers den Schalter CROSSOVER nach oben, bis Sie hören können, dass die Bässe gleichmäßig und ohne Ausfälle wiedergegeben werden (Frequenzbereich 40-120 Hz). Kleinere Lautsprecher benötigen typischerweise eine höhere Trennfrequenz, wohingegen für größere Lautsprecher eine niedrigere ausreichend ist. Wenn Sie z. B. den DALI SUB C-8 D zusammen mit dem DALI SPEKTOR 2 einsetzen, empfehlen wir eine Trennfrequenz von etwa 90 Hz. Nach Einstellung der Frequenzweiche kann es sich zur Optimierung des Hörerlebnisses empfehlen, die Lautstärke nachzuregulieren.

5.3.2 LFE-EINGANG VERWENDEN

Wenn Sie den DALI SUB C-8 D zusammen mit kleineren Lautsprechern, wie z. B. dem DALI SPEKTOR 2 verwenden, empfehlen wir eine Trennfrequenz von etwa 90 Hz. Der Wert muss im Menüsystem Ihres (Vor-)Verstärkers eingegeben werden. Sie müssen eventuell im Menü des AV-Empfängers bei der Auswahl der Art der Frontlautsprecher „Small“ eingeben. Wenn Sie größere Lautsprecher verwenden (typischerweise Bodenlautsprecher als Frontlautsprecher), können Sie eine niedrigere Trennfrequenz wählen. Sie geben dann im Menüsystem „Large“ als Lautsprecherart an. Wenn Sie sich über die Kapazität Ihrer Lautsprecher unsicher sind, empfehlen wir, zuerst eine relativ hohe Trennfrequenz einzugeben („Small“ im Menüsystem) und dann die Trennfrequenz auf den niedrigsten möglichen Wert zu verstellen, bei dem der Bass noch gleichmäßig und ohne Ausfälle wiedergegeben wird.20

Der Schalter POWER ist der Hauptschalter zum Ein- (ON) bzw. Ausschalten (OFF). Wir empfehlen, den Subwoofer auszuschalten, wenn er für längere Zeit nicht benutzt wird. Trennen Sie den Subwoofer immer vom Stromnetz, wenn Sie Kabelverbindungen ändern. Wir empfehlen, dass Sie den Subwoofer IMMER mit dem Schalter auf der Rückseite ausschalten, BEVOR Sie den Strom abstellen.

Der Subwoofer verfügt über einen eingebauten Schaltkreis, der den Verstärker des Subwoofers einschaltet, wenn ein Eingangssignal entdeckt wird (vorausgesetzt, dass der Schalter POWER auf ON und der Schalter POWER MODE auf AUTO steht). Wenn der Subwoofer eingeschaltet ist, leuchtet die Leuchtdiode ON/STANDBY grün. Wenn über ca. 20 Minuten kein Eingangssignal festgestellt wird, geht der Subwoofer von selbst in den Bereitschaftzustand und die Leuchtdiode ON/STANDBY auf der Rückseite leuchtet rot.

Sie sollten damit rechnen, dass sich die Klangqualität des neuen Subwoofers im Laufe der ersten Zeit allmählich verbessert. In dieser Einlaufzeit braucht man nichts Besonderes zu tun – doch rechnen Sie mit bis zu 100 Stunden der Benutzung (abhängig von der Lautstärke), bis das volle Leistungsniveau erreicht ist. Zum Einlaufen des Subwoofers die normale Musik benutzen.

Bei einer Überlastung des DALI SUB C-8 D schaltet ein eingebauter Sicherheitsschaltkreis den Subwoofer herunter. Der Subwoofer schaltet sich wieder ein, wenn die Temperatur des eingebauten Verstärkers wieder in einen sicheren Bereich abgesunken ist. Wir empfehlen, dass Sie den Subwoofer bei aufgetretener Überlastung für einige Minuten ausschalten, bevor Sie ihn wieder einschalten. BITTE BEACHTEN: Der eingebaute Sicherheitsschaltkreis stellt keine Garantie gegen das Auftreten von Schäden durch eine Überlastung dar.

Die Oberfläche des Subwoofer kann mit gewöhnlichen Haushaltsreinigungsmitteln gereinigt werden. Es dürfen jedoch keine Reinigungsmittel verwendet werden, die scheuern, Säuren, Alkali oder antibakterielle Wirkstoffe enthalten. Verwenden Sie keine Sprays. Verwenden Sie keine Reinigungsmittel direkt auf den Antriebseinheiten und reinigen Sie diese extrem vorsichtig.

8.1 DIREKTES SONNENLICHT VERMEIDEN

Wenn der Subwoofer direktem Sonnenlicht ausgesetzt wird, können im Laufe der Zeit seine Oberflächen ausbleichen. Vermeiden Sie es deshalb, das Gerät in direktem Sonnenlicht aufzustellen.

9.0 uMWELTINFORMATIONEN uND ENTSORGuNG

Die Erzeugnisse von DALI entsprechen der EU-Richtlinie 2002/95/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sowie der EU-Richtlinie 2002/96/EG über die Entsorgung von Elektro- und Elektronik-Altgeräten. Das Abfall-Kennzeichen zeigt an, dass der Subwoofer den genannten Direktiven entspricht. Der Subwoofer muss ordnungsgemäß entsorgt und recycelt werden. Bitte wenden Sie sich für weitere Informationen an Ihr örtliches Entsorgungsunternehmen.21 UK DE DK JP CN FR

10.0 VERSTÄRKERRÜCKSEITE (SIEHE ABB. 1)

A) VOLUME (Einstellung der Lautstärke): Den Knopf nach „Max“ drehen, um die Lautstärke zu erhöhen. Um die Lautstärke zu verringern, den Knopf nach „Min“ drehen. B) CROSSOVER: Einstellung der Trennfrequenz der Frequenzweiche von 40 Hz bis 120 Hz. C) Die PHASE des Subwoofers kann entweder auf 0 Grad oder 180 Grad eingestellt werden. D) LINE-Eingangsanschluss: Den Eingang „L“ (weiß) mit dem LINKEN-Ausgangsanschluss des Stereo- bzw. Surround-Sound-(Vor-)verstärkers verbinden. Den Eingang „R“ (rot) mit dem RECHTEN-Ausgangsanschluss des Stereo- bzw. Surround-Sound-(Vor-)verstärkers verbinden. E) LFE-Eingangsanschluss: Den LFE-Eingang (schwarz) mit dem LFE-Ausgangsanschluss des Stereo- bzw. Surround-Sound-(Vor-)verstärkers verbinden. F) POWER: Zum Einschalten des Subwoofers den Schalter auf ON (ein) stellen. Zum Ausschalten des Subwoofers den Schalter auf OFF (aus) stellen. G) SICHERUNG: Wenn der Subwoofer nicht angeht, obwohl er am Stromnetz angeschlossen ist und der Schalter POWER auf ON steht, kann die Sicherung durchgebrannt oder fehlerhaft sein. Dann die Sicherung durch eine neue des gleichen Typs ersetzen – vgl. die Angaben zum Sicherungstyp auf der Rückseite. Wenn die Sicherung öfters durchbrennt, sollten Sie den Subwoofer bei einem autorisierten Servicecenter kontrollieren lassen – wenden Sie sich dazu bitte an Ihren autorisierten Händler. H) STROMSTECKER: Stecken Sie das mitgelieferte Stromkabel in den Stromstecker des Subwoofers und die Steckdose. s ACHTUNG: VOR DEM ANSCHLUSS AN DAS STROMNETZ KONTROLLIEREN, DASS IHRE NETZSPANNUNG KORREKT IST.

I) Der Schalter POWER MODE hat drei Stellungen:

s ON: Der Schalter POWER wird zum Ein- und Ausschalten verwendet. s AUTO: Wenn der Schalter POWER eingeschaltet ist, schaltet sich der Verstärker des Subwoofers automatisch ein, wenn an einem Eingang ein Eingangssignal erkannt wird. Wenn über ca. 20 Minuten kein Eingangssignal festgestellt wird, geht der Subwoofer von selbst in den Bereitschaftzustand. s OFF: Der Subwoofer geht sofort in den Bereitschaftszustand. J) Betriebsanzeige: Rot = Standby. Blau = Aktiv. K) Spannungswahl.

11.0 TECHNISCHE DATEN
