BRUGSANVISNING SUB C8 D Dali

In Tabelle 2 finden Sie eine Aufstellung der wichtigsten technischen Daten Ihrer Subwoofer. Bedenken Sie, dass es unzählige Methoden zur technischen Messung von Subwoofern gibt. Keine von ihnen wird Ihnen jedoch etwas Entscheidenes darüber verraten, wie ein Subwoofer wirklich klingt. Allein Ihre Ohren können entscheiden, ob ein Subwoofer besser klingt als ein anderer. Wie alle unsere Lautsprecher wurde auch der DALI SUB C-8 D so konstruiert, dass er die Musik so originalgetreu wie nur irgend möglich wiedergibt. Viel Vergnügen mit Ihrem neuen DALI SUB C-8 D!22 Læs brugsanvisningen - læs alle sikkerheds- og betjeningsanvisninger, før produktet tages i brug. Gem brugsanvisningen - sørg for at gemme sikkerheds- og betjeningsanvisningerne til fremtidigt brug. Tag hensyn til advarsler - alle advarsler på produktet og i betjeningsanvisningerne skal overholdes. Følg anvisningerne - alle betjenings- og brugsanvisninger skal følges. Vand og fugt - produktet må ikke bruges i nærheden af vand - f.eks. badekar, håndvask, køkkenvask, vaskekar, i en fugtig kælder eller i nærheden af en swimmingpool og lignende. For at reducere risikoen for brand eller elektrisk stød må produktet ikke udsættes for regn eller fugt. Produktet må ikke udsættes for vanddryp eller -sprøjt. Genstande indeholdende flydende væske, såsom vaser, må ikke stilles på produktet. Rengøring - der må ikke anvendes flydende rengøringsmidler. Brug kun en tør klud til at fjerne støv og snavs. Når produktet ikke er i brug - sørg for at tage stikket ud af stikkontakten, når produktet ikke har været i brug i længere tid, samt hvis det lyner eller er voldsomt uvejr. Genstande og væske - sørg for at udvise forsigtighed, så genstande ikke falder ned på og væske ikke spildes og løber ind i åbningerne på produktet. Service - brugeren må ikke selv foretage anden service på produktet end den, som fremgår af betjeningsanvisningerne. Enhver anden service skal foretages af autoriserede fagfolk. For at undgå risiko for elektrisk stød må front (eller bagside) ikke fjernes, idet der ikke findes nogle dele indeni, som brugeren selv må foretage service på. Skade, der kræver service - der skal foretages service på produktet af autoriserede fagfolk, når: Netledningen eller stikket er beskadiget, eller Genstande er faldet ned eller væske er spildt på produktet, eller Produktet har været udsat for regn, eller Produktet ikke fungerer normalt eller viser mærkbare tegn på forringelse af ydeevne, eller Produktet har været tabt eller kabinettet er beskadiget.

the like. 6 Carts and stands - the appliance should be used only with a cart or stand if recommended by the manufacturer. Holder og fødder - produktet må kun bruges med holder eller fod , hvis det anbefales af producenten. Når der bruges en holder, skal der udvises forsigtighed, når holder/produkt flyttes for at undgå skade, såfremt det tipper. VIGTIGE SIKKERHEDSFORANSTALTNINGER Væg- eller loftmontering - hvis produktet kan væg- eller loftmonteres, skal det kun monteres efter producentens anbefaling. Ventilation - produktet skal anbringes således, at dets placering eller position ikke blokerer for fri ventilation. F.eks. må produktet ikke placeres på en seng, sofa, gulvtæppe eller lignende overflader, der kan blokere for ventilationsåbninger. Produktet må heller ikke placeres i indbyggede installationer, såsom reoler eller skabe, der kan hindre luftstrømmen gennem ventilationsåbninger. Varme - produktet må ikke opbevares i nærheden af varmekilder, som f.eks. radiatorer, varmespjæld, komfurer eller andre apparater (herunder forstærkere), som udvikler varme. Strømforsyning - produktet må kun tilsluttes til en strømforsyning af den type, der er beskrevet i betjeningsanvisningerne, eller som fremgår af mærket på produktet. Beskyttelse af netledning - ledninger skal trækkes, så de ikke bliver trådt på eller kommer i klemme mellem genstande, der placeres ovenpå eller omkring dem. Vær specielt opmærksom på ledninger ved afbrydere, stikkontakter og dér, hvor de har udgang fra produktet.

Isolering - dette produkt tilhører Klasse II og er dobbelt isoleret. Produktet er designet på en sådan måde, at det ikke kræver tilslutning af jordstik. Sikkerhedsafbryder - Sikkerhedskontakt anvendes som sikkerhedsafbryder og skal hele tiden være tilgængelig under beregnet brug. For at afbryde strømmen helt til produktet skal stikket tages helt ud af stikkontakten. Dette produkt indeholder elektriske eller elektroniske dele. Disse dele kan, hvis de ikke bortskaffes på korrekt vis, være skadelige for miljøet og menneskers sundhed. Når produktet er mærket hermed, betyder det, at det ikke må bortskaffes sammen med usorteret affald og skal bortskaffes separat. Som forbruger har du ansvaret for, at dette produkt bortskaffes på korrekt vis.

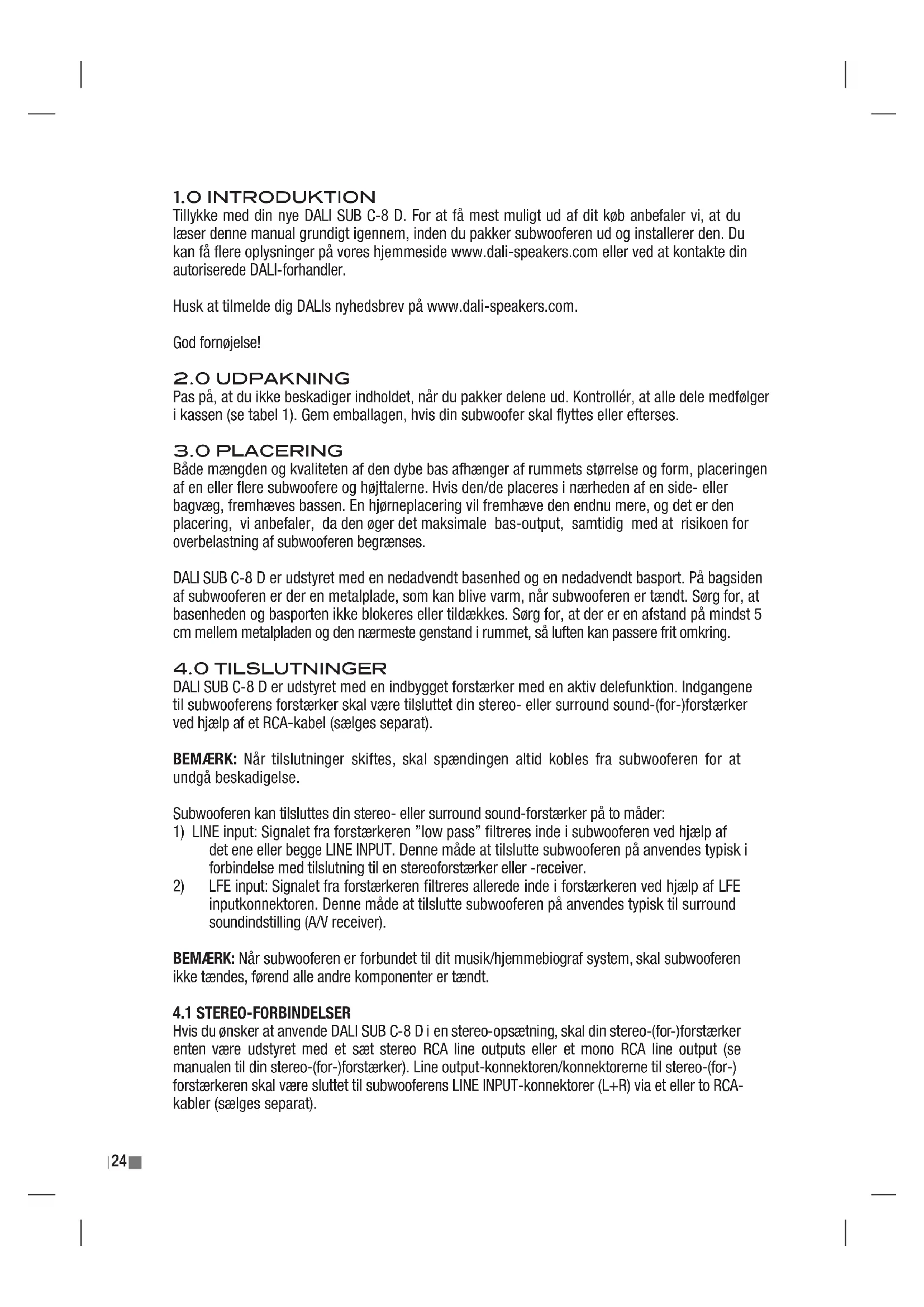

Tillykke med din nye DALI SUB C-8 D. For at få mest muligt ud af dit køb anbefaler vi, at du læser denne manual grundigt igennem, inden du pakker subwooferen ud og installerer den. Du kan få flere oplysninger på vores hjemmeside www.dali-speakers.com eller ved at kontakte din autoriserede DALI-forhandler. Husk at tilmelde dig DALIs nyhedsbrev på www.dali-speakers.com. God fornøjelse!

Pas på, at du ikke beskadiger indholdet, når du pakker delene ud. Kontrollér, at alle dele medfølger i kassen (se tabel 1). Gem emballagen, hvis din subwoofer skal flyttes eller efterses.

Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse og form, placeringen af en eller flere subwoofere og højttalerne. Hvis den/de placeres i nærheden af en side- eller bagvæg, fremhæves bassen. En hjørneplacering vil fremhæve den endnu mere, og det er den placering, vi anbefaler, da den øger det maksimale bas-output, samtidig med at risikoen for overbelastning af subwooferen begrænses. DALI SUB C-8 D er udstyret med en nedadvendt basenhed og en nedadvendt basport. På bagsiden af subwooferen er der en metalplade, som kan blive varm, når subwooferen er tændt. Sørg for, at basenheden og basporten ikke blokeres eller tildækkes. Sørg for, at der er en afstand på mindst 5 cm mellem metalpladen og den nærmeste genstand i rummet, så luften kan passere frit omkring.

DALI SUB C-8 D er udstyret med en indbygget forstærker med en aktiv delefunktion. Indgangene til subwooferens forstærker skal være tilsluttet din stereo- eller surround sound-(for-)forstærker ved hjælp af et RCA-kabel (sælges separat). BEMÆRK: Når tilslutninger skiftes, skal spændingen altid kobles fra subwooferen for at undgå beskadigelse. Subwooferen kan tilsluttes din stereo- eller surround sound-forstærker på to måder:

1) LINE input: Signalet fra forstærkeren ”low pass” filtreres inde i subwooferen ved hjælp af

det ene eller begge LINE INPUT. Denne måde at tilslutte subwooferen på anvendes typisk i forbindelse med tilslutning til en stereoforstærker eller -receiver.

2) LFE input: Signalet fra forstærkeren filtreres allerede inde i forstærkeren ved hjælp af LFE

inputkonnektoren. Denne måde at tilslutte subwooferen på anvendes typisk til surround soundindstilling (A/V receiver). BEMÆRK: Når subwooferen er forbundet til dit musik/hjemmebiograf system, skal subwooferen ikke tændes, førend alle andre komponenter er tændt.

4.1 STEREO-FORBINDELSER

Hvis du ønsker at anvende DALI SUB C-8 D i en stereo-opsætning, skal din stereo-(for-)forstærker enten være udstyret med et sæt stereo RCA line outputs eller et mono RCA line output (se manualen til din stereo-(for-)forstærker). Line output-konnektoren/konnektorerne til stereo-(for-) forstærkeren skal være sluttet til subwooferens LINE INPUT-konnektorer (L+R) via et eller to RCA- kabler (sælges separat).25 UK DE DK JP CN FR

Brug LINE INPUT-konnektorerne L eller R, hvis du ønsker at justere subwooferens frekvens output ved hjælp af DALI SUB C-8 D delefilterkontrollen. For at gøre det skal du forbinde subwoofer output konnektoren/konnektorerne på din surround sound-(for-)forstærker med LINE INPUT-konnektorerne på subwooferen ved hjælp af et RCA-kabel (sælges separat). Hvis surround sound-(for-)forstærkeren kun har én subwoofer output konnektor, skal du forbinde den til subwooferens LINE INPUT L-konnektor (hvid) ved hjælp af et RCA-kabel. Se kapitel “5.0 Installation og justering” for en vejledning om, hvordan du foretager justeringerne.

Benyt LFE input-konnektoren (sort) til at justere subwooferens output fra surround sound-(for-) forstærkeren. Når LFE input-konnektoren bruges, omgås de indbyggede delefiltre i subwooferen, og styring af delefiltre vil ikke længere fungere. For at benytte denne funktion skal surround sound-(for-)forstærkerens subwoofer-output forbindes til LFE input-konnektoren på DALI SUB C-8 D med et RCA-kabel (sælges separat). Du kan finde oplysninger om justering af delefrekvensen i brugermanualen til din surround sound- (for-)forstærker.

4.3 BRUG AF TO DALI SUB C-8 D SUBWOOFERE

I de fleste tilfælde vil du opnå fremragende resultater med én DALI SUB C-8 D. Det er muligt at bruge to subwoofere i en kompromisløs stereoløsning eller til gengivelse af meget kraftige lydtryk i en stereo- eller surroundopsætning i større rum. Forbindelserne er grundlæggende de samme som nævnt i tidligere kapitler, men ved stereoopsætning skal du kun forbinde venstre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT L-konnektoren på den DALI SUB C-8 D, der er placeret til venstre i rummet. På tilsvarende måde skal du forbinde højre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT R-konnektoren på den DALI SUB C-8 D, der er placeret til højre i rummet. Til en surround-opsætning skal output-signalet fra surround sound-(for-)forstærkeren deles ved hjælp af en RCA splitter (sælges separat) og forbindes til de to output. I alle andre henseender skal ovennævnte anvisninger følges – men benyt separate kanaler. Kontakt din autoriserede DALI- forhandler, hvis du har yderligere spørgsmål.

5.0 INSTALLATION OG JuSTERING

Start med at kontrollere, at spændingen fra lysnettet svarer til angivelsen på bagsiden af din DALI SUB C-8 D. ADVARSEL: Hvis der leveres forkert spænding, er der en alvorlig risiko for, at elektronikken i subwooferen vil lide varig skade.26 Tilslut derefter lysnetkablet, og skift POWER-knappen til ’ON’. Subwooferen justeres ved hjælp af kontrollerne på bagsiden af subwooferen (se kapitel “10.0 Forstærkerens Bagplade”) i overensstemmelse med følgende metode, som vil hjælpe dig med at opnå de bedste resultater: Spil et stykke musik, du kender godt, helst et med rytmisk bas som f.eks. pauketrommer, basguitar m.m. Eftersom ydelsen i høj grad afhænger af højttalerne, rummet der lyttes i, subwooferens placering i rummet og dine personlige præferencer, anbefaler vi, at du prøver dig lidt frem med forskellige indstillinger for at opnå de bedste lytteresultater, i stedet for at komme med generelle råd om hvordan subwooferen skal indstilles. BEMÆRK: Placeringen af subwooferen vil have betydelig indflydelse på dens bidrag til det totale lydbillede, se kapitel “3.0 Placering”. Når du har besluttet, hvilken tilslutningsmetode du vil bruge, og du har placeret subwooferen, kan du påbegynde indstillingen af systemet. Du er nu klar til at indstille din DALI SUB C-8 D.

PHASE-kontakten på subwooferen har to indstillinger: 0 grader eller 180 grader. Faseindstillingen justerer timingen mellem subwooferen og højttalerne. Du indstiller fasen på følgende måde:

1) Skru lydstyrken på subwooferen lidt højere op, end du normalt ville.

3) Sørg for at være i lyttepositionen, og afspil musik af den type, som tidligere er beskrevet.

4) Skift mellem 0° og 180°, mens du koncentrerer dig om basgengivelsen.

Den optimale indstilling af PHASE-kontakten er der, hvor du oplever den kraftigste basgengivelse.

5.2 JUSTERING AF VOLUMEN

Bag på subwooferen kan du skrue op eller ned for lydstyrken ved at dreje VOLUME-kontrollen med eller mod uret. Lydstyrken skal justeres, så bassen passer til højttalernes lydniveau. Du skal kunne høre subwooferens bidrag til lyden, uden at den bliver dominerende. Bassen skal være stram og præcis, så subwooferen gengiver præcis den mængde bas, der findes i musikken/lydsporet – hverken mere eller mindre. Hvis du installerer DALI SUB C-8 D i et surround sound-system, anbefaler vi, at du vælger et fast niveau på subwooferen og justerer output’et ved hjælp af surround-(for-) forstærkerens opsætningsfunktion. Hvis basniveauet er sat for højt, vil forvrængningen reducere din lytteoplevelse. Husk, at du kan forstærke basniveauet ved at vælge en fysisk placering tæt på væggen eller - endnu bedre – i et hjørne (se kapitel “3.0 Placering”).

5.3 JUSTERING AF DELEFREKVENS

Når du har indstillet fasen og lydstyrken, skal du justere overlapningen i frekvensområdet mellem hovedhøjttalerne og DALI SUB C-8 D.27 UK DE DK JP CN FR

5.3.1 BRUG AF LINE INPUT

Delefrekvensen på subwooferen kan kun justeres ved at bruge LINE INPUT(S). Bag på subwooferen justeres CROSSOVER-kontrollen opad, indtil du kan høre bassen uden udfald (frekvensområde 40-120 Hz). Mindre højttalere kræver typisk en højere delefrekvens, mens større højttalere vil acceptere en lavere delefrekvens. Hvis du for eksempel bruger din DALI SUB C-8 D sammen med DALI SPEKTOR 2, anbefaler vi en delefrekvens ved ca. 90 Hz. Når du har justeret delefrekvensen, kan du være nødt til at justere lydstyrken igen for at opnå optimal gengivelse.

5.3.2 BRUG AF LFE INPUT

Når du bruger din DALI SUB C-8 D sammen med DALI SPEKTOR 2 eller tilsvarende højttalere, anbefaler vi en delefrekvens ved ca. 90 Hz. Det skal angives i menusystemet på din (for-)forstærker. Du skal muligvis indtaste “lille”, når du vælger type for fronthøjttalerne i AV-forstærkermenuen. Hvis du bruger store højttalere (typisk fritstående fronthøjttalere), får du mulighed for at vælge en lavere delefrekvens og definere højttalerne som “store” i menusystemet. Hvis du er i tvivl om kapaciteten på dine højttalere, anbefaler vi at indstille delefrekvensen forholdsvis højt, at definere dine højttalere som ’små’ og endelig at reducere delefrekvensen til den lavest mulige position, hvor du kan opretholde en jævn bas uden udfald.

POWER-kontakten er hovedafbryderen (ON/OFF). Vi anbefaler, at du slukker for subwooferen (ved at sætte den på ’OFF’), når den ikke bruges i længere tid. Ved skift af forbindelser skal spændingen altid afbrydes fra subwooferen. Vi anbefaler, at du ALTID sætter POWER-kontakten på subwooferens bagside på ’OFF’, FØR du slukker på stikkontakten.

Subwooferen har et indbygget kredsløb, der tænder for subwooferens forstærker, når der registreres et input-signal (forudsat at POWER står på ’ON’, og POWER MODE står på ’AUTO’). Når subwooferen er ’ON’, lyser ON/STANDBY-indikatoren grønt. Hvis der ikke registreres et input- signal i ca. 20 minutter, går subwooferen i stand-by, og ON/STANDBY-indikatoren vil lyse rødt.

Du kan forvente, at lydkvaliteten i din nye subwoofer gradvist bliver bedre i løbet af det første stykke tid. Du skal ikke gøre noget specielt for at tilspille subwooferen - men du skal forvente op til 100 timers afspilning (afhængig af lydstyrke), inden subwooferens fulde potentiale er nået. Brug normal musik for at tilspille subwooferen.

Hvis DALI SUB C-8 D overbelastes, vil den indbyggede sikringskreds afbryde strømmen til subwooferen. Subwooferen vil tænde igen, når temperaturen i den indbyggede forstærker er faldet tilstrækkeligt. Ved overbelastning anbefaler vi, at du slukker for subwooferen nogle minutter, før du tænder den igen. BEMÆRK: D e n i nd by gge de si kr in gs kr ed s g ar an te re r i kk e m od be sk ad ig el se som fø lg e a f o ve rb el as tn in g.28

Subwooferens overflader kan rengøres med almindelige rengøringsmidler til husholdning og en mikrofiberklud. Undgå at bruge produkter med slibemiddel eller produkter indeholdende syre, alkali eller antibakterielle stoffer. Undgå brug af sprayflasker. Undgå at bruge rengøringsmidler direkte på basenheden og rengør denne ekstra forsigtigt.

8.1 UNDGÅ DIREKTE SOLLYS

Subwooferens overflade kan med tiden falme, hvis den udsættes for direkte sollys. Undgå derfor at placere subwooferen i direkte sollys.

9.0 MILJØOPLYSNINGER OG BORTSKAFFELSE

DALIs produkter er fremstillet, så de opfylder EU’s direktiv om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS) og WEEE-direktivet om affald af elektrisk og elektronisk udstyr. Affaldssymbolet viser, at subwooferen overholder disse direktiver. Subwooferen skal bortskaffes eller genvindes korrekt. Kontakt din lokale kommune eller dit renovationsselskab for yderligere oplysninger.

10.0 FORSTÆRKERENS BAGPLADE (SE FIGuR 1)

A) VOLUME: Drej kontrollen mod “Max” for at øge lydniveauet. For at sænke lydniveauet, skal kontrollen drejes mod “Min”. B) CROSSOVER: Justering af delefrekvensen fra 40 Hz til 120 Hz. C) PHASE: Skifter fasen mellem 0 grader og 180 grader. D) LINE-input: Forbind “L”-inputkonnektoren (hvid) til LEFT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. Forbind “R”-inputkonnektoren (rød) til RIGHT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. E) LFE-input: Forbind “LFE”-inputkonnektoren (sort) til LFE RCA line-output på surround sound-forstærkeren. F) POWER: Sæt knappen på ’ON’ for at tænde for subwooferen. Sæt knappen på ’OFF’ for at slukke subwooferen. G) Sikring: Hvis subwooferen ikke tændes, når den tilsluttes spænding, og POWER-kontakten står på ’ON’, kan sikringen være sprunget eller være defekt. Udskift sikringen med en af samme type som den oprindeligt leverede – se sikringstype på forstærkerens bagplade. Hvis sikringen springer flere gange, skal du få subwooferen kontrolleret på et autoriseret serviceværksted - kontakt din autoriserede forhandler. H) Netbrønd: Forbind det medfølgende strømkabel mellem netbrønden og stikkontakten. s ADVARSEL: KONTROLLÉR, AT SPÆNDINGEN FRA LYSNETTET ER KORREKT, FØR DU TILSLUTTER SUBWOOFEREN.

s ’ON’: Strømmen til subwooferen kontrolleres af POWER-kontakten. s ’AUTO’: Når hovedafbryderen er tændt, tændes subwooferens forstærker, når der registreres et indgangssignal på en af indgangene. s Når der ikke har været registreret noget signal i omkring 20 minutter, går subwooferen i standby. ’OFF’: Subwooferen går straks i standby. J) PWR/PRT LED: Rød: Standby. Blå: Aktiv. K) Volt omskifter.

11.0 TEKNISKE SPECIFIKATIONER

I tabel 2 finder du de mest almindelige specifikationer for vores subwoofere. Bemærk, at der findes utallige måder til angivelse af specifikationer, men ingen af dem fortæller noget om, hvordan en subwoofer egentlig lyder. Det er kun dine ører, der afgør, om én subwoofer lyder bedre end en anden. Ligesom alle vores andre højttalere er DALI SUB C-8 D designet til at gengive musik så ærligt som muligt. God fornøjelse med din nye DALI SUB C-8 D!29 UK DE DK JP CN FR
