用户手册 SUB C8 D Dali

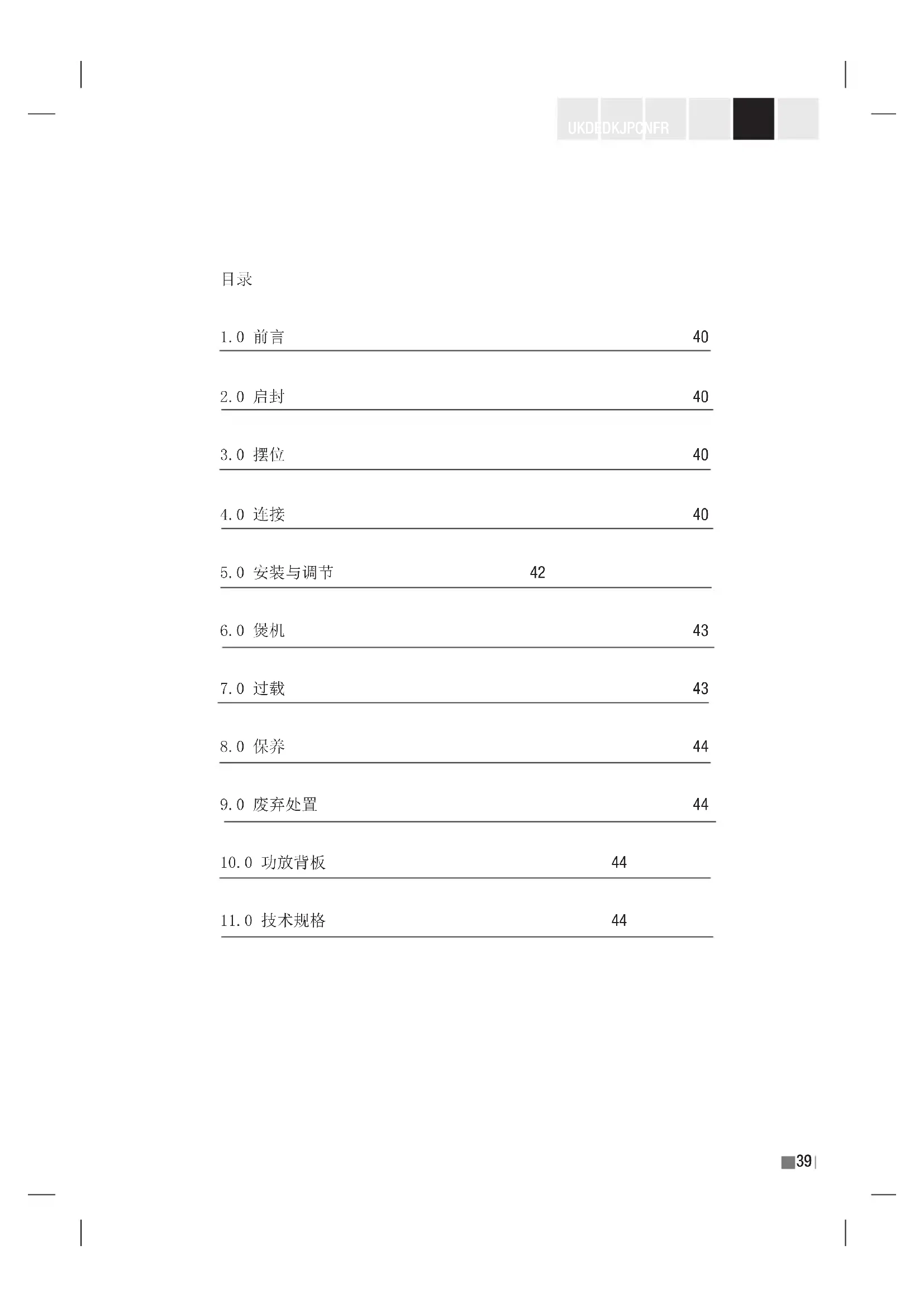

1.0 前言 40
2.0启封 40
3.0 摆位 40
4.0 连接 40
5.0 安装与调节 42
6.0 烘机 43
7.0 过载 43
8.0 保养 44
9.0 废弃处置 44
10.0 功放背板 44
11.0 技术规格 44

1.0 前言

感谢您购买新款达尼SUB C-8 D低音炮。为了确保您的低音炮实现最佳效果，我们建议您在打开包装并安装低音炮前，仔细阅读本手册的内容。

如需了解更多详情，欢迎登录我们的网站：www.dali-speaker.cn，或联系达尼授权经销商。

欢迎登录www.dali-speaker.cn查看更多达尼资讯。

祝您使用愉快！

2.0 启封

在启封各部件的包装时，注意不要损坏里面的零件。请对照表1检查纸箱内配件是否齐全。请保留包装材料，以便日后搬运或维修时使用。

3.0 摆位

重低音的体量和音色，取决于房间大小、房间形状以及低音炮和主音箱的摆位。在靠近一侧墙壁或后部墙壁的位置，会增强低音效果。若靠近墙角摆放，低音增强的效果会更显著，因此我们建议安装在墙角位置，这个位置不仅可以获得最佳的低音输出效果，更可降低低音炮出现过载的风险。

达尼SUB C-8 D低音炮配有底部反射式低音单元和底部反射倒相管，此外，金属制成的功放背板在通电时可能会发热。请确保反射单元和倒相管没有被阻塞或遮盖，同时确保金属背板和房间内其他物品保持5cm（2英寸）以上的距离，以保证空气流通

4.0 连接

达尼SUB C-8 D低音炮配有带主动式分频器的内置功放。低音炮功放的输入端必须使用RCA音箱线（单独出售）连接到立体声系统或环绕系统的（前置）功放/接收机。

注意：如需更改接线，请务必先断开低音炮的电源，以免造成损坏。

低音炮与立体声系统或环绕系统的功放/接收机的连接有两种方式：

1）线路输入：采用单线或双线分音时，功放信号将在低音炮内接受低通过滤。将低音炮连接立体声功放/接收机时，常采用这种方式。

2）LFE输入：使用LFE输入端口连接时，功放信号已经在低音炮内部山滤波器过滤。该方式通常用于将低音炮连接到环绕声系统（A/V接收机）。

注意：将低音炮连接到音乐播放器/家庭影院时，应先开启其他音箱，最后再为低音炮通电

4.1 立体声连接

如想将达尼SUB C-8 D低音炮加入立体声系统，应确保（前置）立体声功放/接收机配有立体声RCA线输出端口或单声道RCA线输出端口（请参见您的<前置>立体声功放/接收机说明手册）。必须使用1—2条RCA线缆（单独出售）将您的（前置）立体声功放/接收机的线路输出端口与低音炮的线路输入端口（L+R）相连

4.2 环绕声连接

4.2.1 线路输入

若想通过分频器调节达尼SUB C-8 D低音炮的频率输出，则请连接低音炮上的左声道或右声道线路输入端口。

首先，用一根RCA线缆将（前置）环绕声功放/接收机的输出端口与低音炮的线路输入端口相连。如果（前置）环绕声功放/接收机只有一个低音炮输出端口，则使用RCA线缆将该端口与低音炮的左声道线路输入端口（白色）相连。

请参见 “5.0 安装与调节”，了解具体调节说明。

4.2.2 LFE输入

如果您想通过（前置）环绕声功放/接收机调节低音炮输出，请使用LFE输入端口（黑色）。使用LFE输入端口时将绕过内置分频器，内置分频控制将不起作用。

要执行这一操作，请用一根RCA线缆（单独出售）将您的（前置）环绕声功放/接收机的低音炮输出端口与达尼SUB C-8 D低音炮的LFE输入端口相连。

请参见（前置）环绕声功放/接收机使用说明书，了解具体如何调节分频设置。

4.3 使用两台达尼SUB C-8 D低音炮

大多数情况下，一台达尼SUB C-8 D低音炮就能为您带来绝妙的听觉体验。不过如要享受更完美的立体声效果，或想要在更大的房间享受双重立体声或环绕声带来的强力重低音，可以同时使用两台低音炮。

连接方式与之前所述基本相同，但在配置立体声系统时稍有差异：将一只达尼SUB C-8 D低音炮放置在房间左侧，然后将该低音炮的左侧线路输入端口与立体声或环绕声（前置）功放/接收机的左声道输出端口相连。类似地，将另一只SUB C-8 D低音炮放置在房间右侧，将该低音炮的右侧线路输入端口，与立体声或环绕声（前置）功放/接收机的右声道输出端口相连。

对于环绕声系统的配置，请使用RAC分离器（单独出售）将（前置）环绕声功放/接收机的输出信号分离，并连接两个对应的输出端。其他设置参照上述说明，但必须使用独立声道。如有其他疑问，请咨询当地达尼授权经销商。

5.0 安装与调节

先检查电源的输出电压，是否与达尼SUB C-8 D低音炮背面标注的额定电压保持一致。

警告：如果输入电压不符合产品规定，可能造成低音炮电子元件永久性损坏。

检查电压之后，连接电源接线，并打开电源开关。您可利用低音炮背板的控制按钮调节低音炮（参见章节“10.0 功放背板”）。播放一首您非常熟悉的音乐，最好包含定音鼓、低音吉他等节奏性低音。这有助于您将低音炮调节到最佳效果。

由于低音炮的实际表现很大程度上取决于主音箱、听音空间、低音炮摆位以及个人喜好，因此建议尝试各种不同配置，在此我们不提供任何具体的设置建议。

注意：低音炮的摆放位置会对整体音效产生显著的影响（参见章节“3.0 摆位”）。选定了合适的连接方式，并将低音炮安放妥当之后，您就可以开始达尼SUB C-8 D调音流程了。

5.1 相位设置

此款低音炮的相位开关有两种设置： 0^ 或 180^ 。相位设置可调节低音炮与主音箱之间的时间同步情况。要设定相位，请执行以下操作：

1）将低音炮的音量调得比平常略高。
2）将分频点设置为最大值（120赫兹）。

注意：如果低音炮不是通过线路输入连接而是通过LFE输入连接，您需要在环绕声（前置）功放/接收机的菜单中将低音炮分频点设置到最大值。

3）来到您的聆听位置，并播放之前所述类型的音乐。
4）在 0^ 和 180^ 相位之间切换，并注意聆听低音效果。

相位最佳设置，即为您感受到震撼低音效果时的设定值。

5.2 音量调节

沿顺时针或逆时针方向转动低音炮背板上的音量控制旋钮，您可以提高或降低音量。

低音炮的音量调节，应与主音箱的音量相匹配。低音炮的作用应该是为整体音质带来更上一层楼的提升效果，而不是喧宾夺主。它应该精确重现音乐和影视原声中的低频区域，确保浑厚准确的低音输出。在环绕声系统中安装达尼SUB C-8 D低音炮时，建议为低音炮选择固定的音量等级，然后使用环绕声（前置）功放/接收器的设置功能调节低音炮输出。

如果低音音量过高，会产生失真并降低音质表现。将本款低音炮放置在墙边能很好地增强低音效果，放在墙角则收效更显著（请参见章节“3.0摆位”）。

5.3 分频器频率调节

相位和音量设置完毕之后，应调节主音箱和达尼SUB C-8 D低音炮之间的频率重叠。

5.3.1 采用线路输入

只有使用线路输入时，才能调节低音炮上的分频器频率。向上调节低音炮背板上的分频控制装置，直到低音平稳，无失音（频率范围40-120赫兹）。对小型音箱应设置更高的分频点，而大型音箱则可以设置较低的分频点。例如，将达尼SUB C-8 D低音炮与达尼SPEKTOR 1搭配使用时，建议将分频点设定为90赫兹左右

调节分频器频率之后，您可能需要重新调节音量，以获得最佳音效。

5.3.2 采用LFE输入

达尼SUB C-8 D低音炮连接小型音箱（如达尼SPEKTOR 1）时，建议将分频点设定为90赫兹左右。为此，您应通过（前置）功放的菜单系统输入相应数值。在AV接收机的菜单中，应将前置音箱的类型设置为“小型”。

连接大型音箱（通常为落地式前置音箱）时，可选择较低的分频点，并在菜单系统中将前置音箱的类型设置为“大型”。如果无法确定音箱的大小，我们建议设置较高的分频点，并将音箱类型设置为小型音箱，然后逐步将分频点降低，直至低音均衡、无失音的最低点。

5.4 电源

电源开关是低音炮的主开关。如果长时间不使用本款低音炮，应拨至‘关闭’一侧。如果需要改变连接，请先切断低音炮的市电电源。在切断市电电源之前，应先将低音炮背板上的电源开关关闭。

5.5 运行/待机模式

低音炮有内置电路，可以在检测到输入信号时为低音炮功放通电（前提是电源开关处于打开状态，且电源模式设置为“AUTO”）。在低音炮通电运行的情况下，运行/待机指示灯为绿色。如果在20分钟内未检测到输入信号，低音炮将进入待机模式，运行/待机模式指示灯为红色。

6.0 烘机

新购音箱在初期使用中，应耐心等待其音质逐步提高，达到其最佳状态。音箱磨合无需特殊步骤——仅需播放约100小时（需视实际播放情况而定），您的音箱才能发挥出最佳性能。

7.0 过载

如果达尼SUB C-8 D低音炮过载，内置安全电路会切断低音炮电源。内置功放温度恢复到安全工作范围后，低音炮将恢复通电。在出现过载情况时，建议关闭低音炮，暂停几分钟时间后再使用。

注意：内置安全电路并不能完全避免因过载造成而的低音炮损坏。

8.0 保养

可用普通家用清洁剂和超细纤维布料清洗低音炮表面。避免使用含有研磨颗粒或含有酸性、碱性或抗菌剂的产品。避免使用气雾剂。避免在声音单元上直接使用清洁剂，清洁时务必小心谨慎。

8.1 避免阳光直射

如将低音炮长期置于阳光暴晒之下，箱体表面可能出现褪色或变色。因此避免将低音炮安放在阳光直射的位置。

9.0 废弃处置

达尼产品的设计符合《有害物质限制指令》(RoHS)和《电子电气设备废物管制指令》（WEEE）等相关国际指令的要求。废物标识表明此音箱符合各类指令的要求。必须对此音箱进行适当的处理和回收。请联系当地废品处理机构咨询相关处置指引。

10.0 功放背板（参见图1）

A）音量控制：向“Max”方向转动旋钮，则调大音量。向“Min”方向转动旋钮，则降低音量。

B）分频器控制：分频器频率调节范围为40赫兹到120赫兹。

C）相位开关：切换相位0°或180°。

D）线路输入：标有“L”的输入端口（白色）与立体声/环绕声（前置）功放的左声道RCA线路输出端口相连。标有“R”的输入端口（红色）与立体声/环绕声（前置）功放的右声道RCA线路输出端口相连。

E）LFE输入：“LFE”输入端口（黑色）与环绕声功放LFE RCA线路输出端口相连。

F）电源开关：开关处于“ON”位置，低音炮通电。开关处于“OFF”位置，低音炮断电。

G）保险丝盒：在电源连接正常且电源开关处于“ON”位置的情况下，若低音炮无法通电，则可能是保险丝熔断或出现故障。请根据功放背板上标示的保险丝型号更换保险丝。如果保险丝反复熔断，请联系当地授权经销商，将低音炮送至授权维修中心进行检查。

II) 电源接口：使用电源线，将电源接口和电源插座相连。

警告：必须先检查电源的输出电压是否符合额定电压，才能进行连接！

I）电源模式开关：

- “ON”：低音炮电源由电源开关进行控制。

- “AUTO”：电源开关打开之后，其中一个输入端检测到输入信号时，低音炮功放就会通电。如果在20分钟内未检测到输入信号，低音炮将进入待机模式。

- “OFF”：低音炮会立即进入待机模式。

J）PWR/PRT LED：红色：待机。蓝色：运行

K）电源开关

11.0 技术规格

表2提供了达尼低音炮最常见的技术参数。请记住，这些参数固然可以作为低音炮的衡量参考，但它们并不完全代表低音炮的实际音质，亲耳聆听才是判断音箱优劣的最佳标准。达尼SUB C-8 D低音炮可真实再现原声，彰显达尼长久以来的质量理念。

尽情享受达尼SUB C-8 D低音炮带来的震撼体验吧！

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
