BRUGSANVISNING SUB K14 F Dali

In Tabelle 2 nden Sie die wichtigsten technischen Daten des Subwoofers. Bedenken Sie bitte, dass es zahlreiche Möglichkeiten zur Messung von Subwoofern gibt. Leider gibt keine davon Aufschluss darüber, wie ein Subwoofer wirklich klingt. Nur Ihre Ohren können entscheiden, ob ein Subwoofer besser klingt als ein anderer. Wie alle unsere Lautsprecher wurde auch der DALI SUB K-14 F so entwickelt, dass er Musik so naturgetreu wie möglich wiedergibt. Wir wünschen Ihnen viel Spaß mit Ihrem neuen DALI SUB K-14 F!26 ADVARSEL UNDGÅ STØDRISIKO. APPARATET MÅ IKKE ÅBNES. FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD, MÅ BAGPANEL IKKE FJERNES.DER ER INTET INDENI SOM KAN SERVICERES AF BRUGEREN. AL SERVICE HENVISES TIL AUTORISERET VÆRKSTED. Lynsymbolet i en trekant skal advare brugeren mod uisoleret farlig spænding inde i apparatet som kan være stor nok til at udgøre risiko for elektrisk stød. Symbolet med udråbstegn i en trekant skal advare brugeren om vigtige forholdsregler vedr. brug, vedligeholdelse (service) af apparatet i den medfølgende literatur. 1 Læs informationerne - Alt vedr. sikkerhed og betjening bør læses inden produktet tages i brug. 2 Gem informationerne - Informationer om sikkerhed og betjening bør også opbevares til senere brug. 3 Overhold advarsler - Overhold nøje alle advarsler som ndes på produktet eller i brugsvejledningen. 4 Følg instruktionerne - Alle sikkerheds- og betjeningsinstrukser bør overholdes nøje. 5 Vand og fugt - Produktet bør ikke benyttes tæt på vand, f.eks. badekar, håndvask, køkkenvask, vaskebalje, fugtig kælder, swimming pool, o.s.v. 6 Vogn og stander - Brug kun vogn eller stander i henhold til producentens anvisninger. 7 Montering på loft eller væg - Apparatet bør kun lofts- eller vægmonteres i henhold til producentens anvisninger. 8 Udluftning - Produktets placering skal tillade fri udluftning. Apparatet må f.eks. ikke placeres på seng, sofa, tæppe eller andet blødt underlag som kan blokere for udluftning. Produktet må ikke placeres i lukket reol eller racksystem som kan hæmme fri luft bevægelse til afkøling. 9 Varme - Produktet bør placeres bort fra varmekilder som radiatorer, direkte sollys, ovn/komfur eller andre produkter (også effektforstærkere) der udstråler varme. 10 Strømkilder - Produktet må kun strømfødes som beskrevet i brugsvejldning eller som angivet på selve produktet. 11 Lysnetledning - Lysnetledninger bør placeres, så de ikke klemmes af gående eller af genstande placeret på eller ved dem. Pas især godt på ved stik, stikdåse og dér hvor ledningen kommer ud af produktet. 12 Rengøring - Brug aldrig rengøringsvæsker. Brug kun en tør klud til at fjerne støv og snavs. 13 Ved længere tid uden brug - Stikket bør tages ud af kontakten, hvis apparatet ikke skal bruges gennem længere tid. 14 Fremmede genstande og væsker - Fremmede genstande eller væsker må aldrig trænge ind i apparatet gennem åbningerne. 15 Skade der kræver service - Apparatet bør aeveres til service på autoriseret værksted i følgende tilfælde: a) Når lysnetledning eller stik er beskadiget. b) Når væske eller fremmed genstand er trængt ind i produktet. c) Hvis produktet har været udsat for regn. d) Hvis produktet ikke fungerer korrekt eller hvis produktets ydelse ændres markant. e) Hvis produktet udsættes for slag, fald eller anden skade. 16 Service - Brugeren bør ikke forsøge service udover det som beskrives i brugsvejledningen. Al anden service henvises til autoriseret værksted.27 UK DE DK FR CH INDHOLDSFOrtEGNELSE

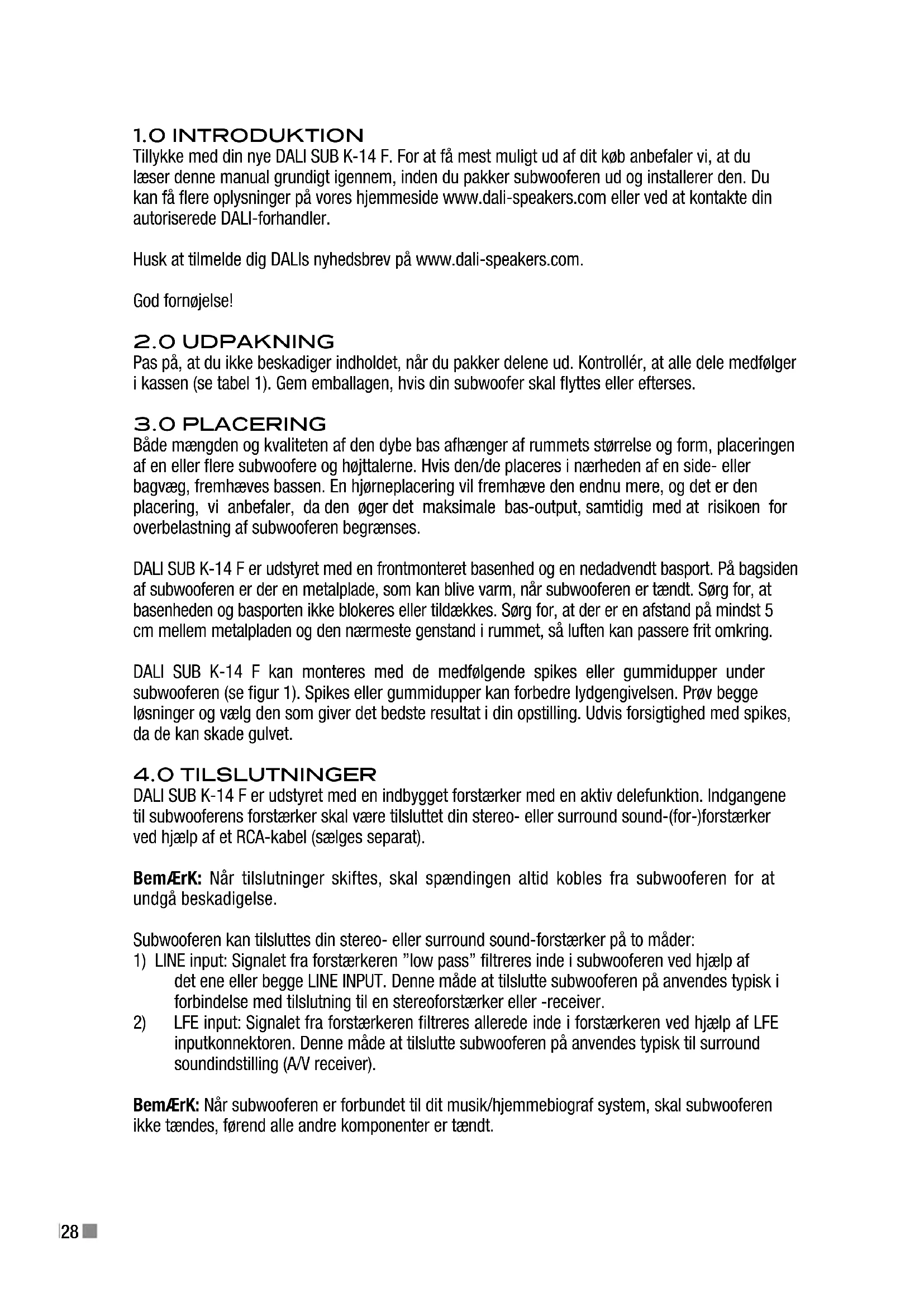

Tillykke med din nye DALI SUB K-14 F. For at få mest muligt ud af dit køb anbefaler vi, at du læser denne manual grundigt igennem, inden du pakker subwooferen ud og installerer den. Du kan få ere oplysninger på vores hjemmeside www.dali-speakers.com eller ved at kontakte din autoriserede DALI-forhandler. Husk at tilmelde dig DALIs nyhedsbrev på www.dali-speakers.com. God fornøjelse!

Pas på, at du ikke beskadiger indholdet, når du pakker delene ud. Kontrollér, at alle dele medfølger i kassen (se tabel 1). Gem emballagen, hvis din subwoofer skal yttes eller efterses.

Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse og form, placeringen af en eller ere subwoofere og højttalerne. Hvis den/de placeres i nærheden af en side- eller bagvæg, fremhæves bassen. En hjørneplacering vil fremhæve den endnu mere, og det er den placering, vi anbefaler, da den øger det maksimale bas-output, samtidig med at risikoen for overbelastning af subwooferen begrænses. DALI SUB K-14 F er udstyret med en frontmonteret basenhed og en nedadvendt basport. På bagsiden af subwooferen er der en metalplade, som kan blive varm, når subwooferen er tændt. Sørg for, at basenheden og basporten ikke blokeres eller tildækkes. Sørg for, at der er en afstand på mindst 5 cm mellem metalpladen og den nærmeste genstand i rummet, så luften kan passere frit omkring. DALI SUB K-14 F kan monteres med de medfølgende spikes eller gummidupper under subwooferen (se gur 1). Spikes eller gummidupper kan forbedre lydgengivelsen. Prøv begge løsninger og vælg den som giver det bedste resultat i din opstilling. Udvis forsigtighed med spikes, da de kan skade gulvet.

DALI SUB K-14 F er udstyret med en indbygget forstærker med en aktiv delefunktion. Indgangene til subwooferens forstærker skal være tilsluttet din stereo- eller surround sound-(for-)forstærker ved hjælp af et RCA-kabel (sælges separat). BemÆrK: Når tilslutninger skiftes, skal spændingen altid kobles fra subwooferen for at undgå beskadigelse. Subwooferen kan tilsluttes din stereo- eller surround sound-forstærker på to måder:

1) LINE input: Signalet fra forstærkeren ”low pass” ltreres inde i subwooferen ved hjælp af

det ene eller begge LINE INPUT. Denne måde at tilslutte subwooferen på anvendes typisk i forbindelse med tilslutning til en stereoforstærker eller -receiver.

2) LFE input: Signalet fra forstærkeren ltreres allerede inde i forstærkeren ved hjælp af LFE

inputkonnektoren. Denne måde at tilslutte subwooferen på anvendes typisk til surround soundindstilling (A/V receiver). BemÆrK: Når subwooferen er forbundet til dit musik/hjemmebiograf system, skal subwooferen ikke tændes, førend alle andre komponenter er tændt.29 UK DE DK FR CH

4.1 STEREO-FORBINDELSER

Hvis du ønsker at anvende DALI SUB K-14 F i en stereo-opsætning, skal din stereo-(for-)forstærker enten være udstyret med et sæt stereo RCA line outputs eller et mono RCA line output (se manualen til din stereo-(for-)forstærker). Line output-konnektoren/konnektorerne til stereo-(for-) forstærkeren skal være sluttet til subwooferens LINE INPUT-konnektorer (L+R) via et eller to RCA- kabler (sælges separat).

Brug LINE INPUT-konnektorerne L eller R, hvis du ønsker at justere subwooferens frekvens output ved hjælp af DALI SUB K-14 F delelterkontrollen. For at gøre det skal du forbinde subwoofer output konnektoren/konnektorerne på din surround sound-(for-)forstærker med LINE INPUT-konnektorerne på subwooferen ved hjælp af et RCA-kabel (sælges separat). Hvis surround sound-(for-)forstærkeren kun har én subwoofer output konnektor, skal du forbinde den til subwooferens LINE INPUT L-konnektor (hvid) ved hjælp af et RCA-kabel. Se kapitel “5.0 Installation og justering” for en vejledning om, hvordan du foretager justeringerne.

Benyt LFE input-konnektoren (sort) til at justere subwooferens output fra surround sound-(for-) forstærkeren. Når LFE input-konnektoren bruges, omgås de indbyggede deleltre i subwooferen, og styring af deleltre vil ikke længere fungere. For at benytte denne funktion skal surround sound-(for-)forstærkerens subwoofer-output forbindes til LFE input-konnektoren på DALI SUB K-14 F med et RCA-kabel (sælges separat). Du kan nde oplysninger om justering af delefrekvensen i brugermanualen til din surround sound- (for-)forstærker.

4.3 BRUG AF TO DALI SUB K-14 F SUBWOOFERE

I de este tilfælde vil du opnå fremragende resultater med én DALI SUB K-14 F. Det er muligt at bruge to subwoofere i en kompromisløs stereoløsning eller til gengivelse af meget kraftige lydtryk i en stereo- eller surroundopsætning i større rum. Forbindelserne er grundlæggende de samme som nævnt i tidligere kapitler, men ved stereoopsætning skal du kun forbinde venstre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT L-konnektoren på den DALI SUB K-14 F, der er placeret til venstre i rummet. På tilsvarende måde skal du forbinde højre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT R-konnektoren på den DALI SUB K-14 F, der er placeret til højre i rummet. Til en surround-opsætning skal output-signalet fra surround sound-(for-)forstærkeren deles ved hjælp af en RCA splitter (sælges separat) og forbindes til de to output. I alle andre henseender skal ovennævnte anvisninger følges – men benyt separate kanaler. Kontakt din autoriserede DALI- forhandler, hvis du har yderligere spørgsmål.

5.0 INStALLAtION OG JUStErING

Start med at kontrollere, at spændingen fra lysnettet svarer til angivelsen på bagsiden af din DALI SUB K-14 F. (Se gur 2). ADVARSEL: Hvis der leveres forkert spænding, er der en alvorlig risiko for, at elektronikken i subwooferen vil lide varig skade.30 Tilslut derefter lysnetkablet, og skift POWER-knappen til ’ON’. Subwooferen justeres ved hjælp af kontrollerne på bagsiden af subwooferen (se kapitel “10.0 Forstærkerens Bagplade”) i overensstemmelse med følgende metode, som vil hjælpe dig med at opnå de bedste resultater: Spil et stykke musik, du kender godt, helst et med rytmisk bas som f.eks. pauketrommer, basguitar m.m. Eftersom ydelsen i høj grad afhænger af højttalerne, rummet der lyttes i, subwooferens placering i rummet og dine personlige præferencer, anbefaler vi, at du prøver dig lidt frem med forskellige indstillinger for at opnå de bedste lytteresultater, i stedet for at komme med generelle råd om hvordan subwooferen skal indstilles. BEMÆRK: Placeringen af subwooferen vil have betydelig indydelse på dens bidrag til det totale lydbillede, se kapitel “3.0 Placering”. Når du har besluttet, hvilken tilslutningsmetode du vil bruge, og du har placeret subwooferen, kan du påbegynde indstillingen af systemet. Du er nu klar til at indstille din DALI SUB K-14 F.

PHASE-kontakten på subwooferen har to indstillinger: 0 grader eller 180 grader. Faseindstillingen justerer timingen mellem subwooferen og højttalerne. Du indstiller fasen på følgende måde:

1) Skru lydstyrken på subwooferen lidt højere op, end du normalt ville.

3) Sørg for at være i lyttepositionen, og afspil musik af den type, som tidligere er beskrevet.

4) Skift mellem 0° og 180°, mens du koncentrerer dig om basgengivelsen.

Den optimale indstilling af PHASE-kontakten er der, hvor du oplever den kraftigste basgengivelse.

5.2 JuSterInG af VoLumen

Bag på subwooferen kan du skrue op eller ned for lydstyrken ved at dreje VOLUME-kontrollen med eller mod uret. Lydstyrken skal justeres, så bassen passer til højttalernes lydniveau. Du skal kunne høre subwooferens bidrag til lyden, uden at den bliver dominerende. Bassen skal være stram og præcis, så subwooferen gengiver præcis den mængde bas, der ndes i musikken/lydsporet – hverken mere eller mindre. Hvis du installerer DALI SUB K-14 F i et surround sound-system, anbefaler vi, at du vælger et fast niveau på subwooferen og justerer output’et ved hjælp af surround-(for-) forstærkerens opsætningsfunktion. Hvis basniveauet er sat for højt, vil forvrængningen reducere din lytteoplevelse. Husk, at du kan forstærke basniveauet ved at vælge en fysisk placering tæt på væggen eller - endnu bedre – i et hjørne (se kapitel “3.0 Placering”).

Delefrekvensen på subwooferen kan kun justeres ved at bruge LINE INPUT(S). Bag på subwooferen justeres CROSSOVER-kontrollen opad, indtil du kan høre bassen uden udfald (frekvensområde 40-120 Hz). Mindre højttalere kræver typisk en højere delefrekvens, mens større højttalere vil acceptere en lavere delefrekvens. Hvis du for eksempel bruger din DALI SUB K-14 F sammen med DALI ZENSOR 1, anbefaler vi en delefrekvens ved ca. 90 Hz. Når du har justeret delefrekvensen, kan du være nødt til at justere lydstyrken igen for at opnå optimal gengivelse.

5.3.2 BRuG AF LFE INPuT

Når du bruger din DALI SUB K-14 F sammen med DALI ZENSOR 1 eller tilsvarende højttalere, anbefaler vi en delefrekvens ved ca. 90 Hz. Det skal angives i menusystemet på din (for-)forstærker. Du skal muligvis indtaste “lille”, når du vælger type for fronthøjttalerne i AV-forstærkermenuen. Hvis du bruger store højttalere (typisk fritstående fronthøjttalere), får du mulighed for at vælge en lavere delefrekvens og denere højttalerne som “store” i menusystemet. Hvis du er i tvivl om kapaciteten på dine højttalere, anbefaler vi at indstille delefrekvensen forholdsvis højt, at denere dine højttalere som ’små’ og endelig at reducere delefrekvensen til den lavest mulige position, hvor du kan opretholde en jævn bas uden udfald.

POWER-kontakten er hovedafbryderen (ON/OFF). Vi anbefaler, at du slukker for subwooferen (ved at sætte den på ’OFF’), når den ikke bruges i længere tid. Ved skift af forbindelser skal spændingen altid afbrydes fra subwooferen. Vi anbefaler, at du ALTID sætter POWER-kontakten på subwooferens bagside på ’OFF’, FØR du slukker på stikkontakten.

Subwooferen har et indbygget kredsløb, der tænder for subwooferens forstærker, når der registreres et input-signal (forudsat at POWER står på ’ON’, og POWER MODE står på ’AUTO’). Når subwooferen er ’ON’, lyser ON/STANDBY-indikatoren grønt. Hvis der ikke registreres et input- signal i ca. 20 minutter, går subwooferen i stand-by, og ON/STANDBY-indikatoren vil lyse rødt.

Du kan forvente, at lydkvaliteten i din nye subwoofer gradvist bliver bedre i løbet af det første stykke tid. Du skal ikke gøre noget specielt for at tilspille subwooferen - men du skal forvente op til 100 timers afspilning (afhængig af lydstyrke), inden subwooferens fulde potentiale er nået. Brug normal musik for at tilspille subwooferen.

Hvis DALI SUB K-14 F overbelastes, vil den indbyggede sikringskreds afbryde strømmen til subwooferen. Subwooferen vil tænde igen, når temperaturen i den indbyggede forstærker er faldet tilstrækkeligt. Ved overbelastning anbefaler vi, at du slukker for subwooferen nogle minutter, før du tænder den igen. BemÆrK: Den indbyggede sikringskreds garanterer ikke mod beskadigelse som følge af overbelastning.

Subwooferens overader kan rengøres med almindelige rengøringsmidler til husholdning og en mikroberklud. Undgå at bruge produkter med slibemiddel eller produkter indeholdende syre,32 alkali eller antibakterielle stoffer. Undgå brug af sprayasker. Undgå at bruge rengøringsmidler direkte på basenheden og rengør denne ekstra forsigtigt.

8.1 unDGÅ DIreKte SoLLyS

Subwooferens overade kan med tiden falme, hvis den udsættes for direkte sollys. Undgå derfor at placere subwooferen i direkte sollys.

9.0 MILJØOPLYSNINGEr OG BOrtSKAFFELSE

DALIs produkter er fremstillet, så de opfylder EU’s direktiv om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS) og WEEE-direktivet om affald af elektrisk og elektronisk udstyr. Affaldssymbolet viser, at subwooferen overholder disse direktiver. Subwooferen skal bortskaffes eller genvindes korrekt. Kontakt din lokale kommune eller dit renovationsselskab for yderligere oplysninger.

10.0 FOrStÆrKErENS BAGPLADE (SE FIGUr 3)

A) VOLUME: Drej kontrollen mod “Max” for at øge lydniveauet. For at sænke lydniveauet, skal kontrollen drejes mod “Min”. B) CROSSOVER: Justering af delefrekvensen fra 40 Hz til 120 Hz. C) PHASE: Skifter fasen mellem 0 grader og 180 grader. D) LINE-input: Forbind “L”-inputkonnektoren (hvid) til LEFT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. Forbind “R”-inputkonnektoren (rød) til RIGHT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. E) LFE-input: Forbind “LFE”-inputkonnektoren (sort) til LFE RCA line-output på surround sound-forstærkeren. F) POWER: Sæt knappen på ’ON’ for at tænde for subwooferen. Sæt knappen på ’OFF’ for at slukke subwooferen. G) Sikring: Hvis subwooferen ikke tændes, når den tilsluttes spænding, og POWER-kontakten står på ’ON’, kan sikringen være sprunget eller være defekt. Udskift sikringen med en af samme type som den oprindeligt leverede – se sikringstype på forstærkerens bagplade. Hvis sikringen springer ere gange, skal du få subwooferen kontrolleret på et autoriseret serviceværksted - kontakt din autoriserede forhandler. H) Netbrønd: Forbind det medfølgende strømkabel mellem netbrønden og stikkontakten.

• ’ON’: Strømmen til subwooferen kontrolleres af POWER-kontakten.

• ’AUTO’: Når hovedafbryderen er tændt, tændes subwooferens forstærker, når der registreres et indgangssignal på en af indgangene.

• Når der ikke har været registreret noget signal i omkring 20 minutter, går subwooferen i standby.

• ’OFF’: Subwooferen går straks i standby. J) Volt omskifter: Hvis du skal bruge DALI SUB K-14 F i et land der bruger 120V SKAL ytte omskifteren fra 220-240V til 100-120V.

I tabel 2 nder du de mest almindelige specikationer for vores subwoofere. Bemærk, at der ndes utallige måder til angivelse af specikationer, men ingen af dem fortæller noget om, hvordan en subwoofer egentlig lyder. Det er kun dine ører, der afgør, om én subwoofer lyder bedre end en anden. Ligesom alle vores andre højttalere er DALI SUB K-14 F designet til at gengive musik så ærligt som muligt. God fornøjelse med din nye DALI SUB K-14 F!UK DE DK FR CH

In Tabelle 2 nden Sie die wichtigsten technischen Daten des Subwoofers. Bedenken Sie bitte, dass es zahlreiche Möglichkeiten zur Messung von Subwoofern gibt. Leider gibt keine davon Aufschluss darüber, wie ein Subwoofer wirklich klingt. Nur Ihre Ohren können entscheiden, ob ein Subwoofer besser klingt als ein anderer. Wie alle unsere Lautsprecher wurde auch der DALI SUB K-14 F so entwickelt, dass er Musik so naturgetreu wie möglich wiedergibt. Wir wünschen Ihnen viel Spaß mit Ihrem neuen DALI SUB K-14 F!23 UK DE DK FR CH ADVARSEL UNDGÅ STØDRISIKO. APPARATET MÅ IKKE ÅBNES. FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD, MÅ BAGPANEL IKKE FJERNES.DER ER INTET INDENI SOM KAN SERVICERES AF BRUGEREN. AL SERVICE HENVISES TIL AUTORISERET VÆRKSTED. Lynsymbolet i en trekant skal advare brugeren mod uisoleret farlig spænding inde i apparatet som kan være stor nok til at udgøre risiko for elektrisk stød. Symbolet med udråbstegn i en trekant skal advare brugeren om vigtige forholdsregler vedr. brug, vedligeholdelse (service) af apparatet i den medfølgende literatur. 1 Læs informationerne - Alt vedr. sikkerhed og betjening bør læses inden produktet tages i brug. 2 Gem informationerne - Informationer om sikkerhed og betjening bør også opbevares til senere brug. 3 Overhold advarsler - Overhold nøje alle advarsler som ndes på produktet eller i brugsvejledningen. 4 Følg instruktionerne - Alle sikkerheds- og betjeningsinstrukser bør overholdes nøje. 5 Vand og fugt - Produktet bør ikke benyttes tæt på vand, f.eks. badekar, håndvask, køkkenvask, vaskebalje, fugtig kælder, swimming pool, o.s.v. 6 Vogn og stander - Brug kun vogn eller stander i henhold til producentens anvisninger. 7 Montering på loft eller væg - Apparatet bør kun lofts- eller vægmonteres i henhold til producentens anvisninger. 8 Udluftning - Produktets placering skal tillade fri udluftning. Apparatet må f.eks. ikke placeres på seng, sofa, tæppe eller andet blødt underlag som kan blokere for udluftning. Produktet må ikke placeres i lukket reol eller racksystem som kan hæmme fri luft bevægelse til afkøling. 9 Varme - Produktet bør placeres bort fra varmekilder som radiatorer, direkte sollys, ovn/komfur eller andre produkter (også effektforstærkere) der udstråler varme. 10 Strømkilder - Produktet må kun strømfødes som beskrevet i brugsvejldning eller som angivet på selve produktet. 11 Lysnetledning - Lysnetledninger bør placeres, så de ikke klemmes af gående eller af genstande placeret på eller ved dem. Pas især godt på ved stik, stikdåse og dér hvor ledningen kommer ud af produktet. 12 Rengøring - Brug aldrig rengøringsvæsker. Brug kun en tør klud til at fjerne støv og snavs. 13 Ved længere tid uden brug - Stikket bør tages ud af kontakten, hvis apparatet ikke skal bruges gennem længere tid. 14 Fremmede genstande og væsker - Fremmede genstande eller væsker må aldrig trænge ind i apparatet gennem åbningerne. 15 Skade der kræver service - Apparatet bør aeveres til service på autoriseret værksted i følgende tilfælde: a) Når lysnetledning eller stik er beskadiget. b) Når væske eller fremmed genstand er trængt ind i produktet. c) Hvis produktet har været udsat for regn. d) Hvis produktet ikke fungerer korrekt eller hvis produktets ydelse ændres markant. e) Hvis produktet udsættes for slag, fald eller anden skade. 16 Service - Brugeren bør ikke forsøge service udover det som beskrives i brugsvejledningen. Al anden service henvises til autoriseret værksted.24 INDHOLDSFORTEGNELSE

Tillykke med din nye DALI SUB K-14 F. For at få mest muligt ud af dit køb anbefaler vi, at du læser denne manual grundigt igennem, inden du pakker subwooferen ud og installerer den. Du kan få ere oplysninger på vores hjemmeside www.dali-speakers.com eller ved at kontakte din autoriserede DALI-forhandler. Husk at tilmelde dig DALIs nyhedsbrev på www.dali-speakers.com. God fornøjelse!

Pas på, at du ikke beskadiger indholdet, når du pakker delene ud. Kontrollér, at alle dele medfølger i kassen (se tabel 1). Gem emballagen, hvis din subwoofer skal yttes eller efterses.

Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse og form, placeringen af en eller ere subwoofere og højttalerne. Hvis den/de placeres i nærheden af en side- eller bagvæg, fremhæves bassen. En hjørneplacering vil fremhæve den endnu mere, og det er den placering, vi anbefaler, da den øger det maksimale bas-output, samtidig med at risikoen for overbelastning af subwooferen begrænses. DALI SUB K-14 F er udstyret med en frontmonteret basenhed og en nedadvendt basport. På bagsiden af subwooferen er der en metalplade, som kan blive varm, når subwooferen er tændt. Sørg for, at basenheden og basporten ikke blokeres eller tildækkes. Sørg for, at der er en afstand på mindst 5 cm mellem metalpladen og den nærmeste genstand i rummet, så luften kan passere frit omkring. DALI SUB K-14 F kan monteres med de medfølgende spikes eller gummidupper under subwooferen (se gur 1). Spikes eller gummidupper kan forbedre lydgengivelsen. Prøv begge løsninger og vælg den som giver det bedste resultat i din opstilling. Udvis forsigtighed med spikes, da de kan skade gulvet.

DALI SUB K-14 F er udstyret med en indbygget forstærker med en aktiv delefunktion. Indgangene til subwooferens forstærker skal være tilsluttet din stereo- eller surround sound-(for-)forstærker ved hjælp af et RCA-kabel (sælges separat). BemÆrK: Når tilslutninger skiftes, skal spændingen altid kobles fra subwooferen for at undgå beskadigelse. Subwooferen kan tilsluttes din stereo- eller surround sound-forstærker på to måder:

1) LINE input: Signalet fra forstærkeren ”low pass” ltreres inde i subwooferen ved hjælp af

det ene eller begge LINE INPUT. Denne måde at tilslutte subwooferen på anvendes typisk i forbindelse med tilslutning til en stereoforstærker eller -receiver.

2) LFE input: Signalet fra forstærkeren ltreres allerede inde i forstærkeren ved hjælp af LFE

inputkonnektoren. Denne måde at tilslutte subwooferen på anvendes typisk til surround soundindstilling (A/V receiver). BemÆrK: Når subwooferen er forbundet til dit musik/hjemmebiograf system, skal subwooferen ikke tændes, førend alle andre komponenter er tændt.26

4.1 STEREO-FORBINDELSER

Hvis du ønsker at anvende DALI SUB K-14 F i en stereo-opsætning, skal din stereo-(for-)forstærker enten være udstyret med et sæt stereo RCA line outputs eller et mono RCA line output (se manualen til din stereo-(for-)forstærker). Line output-konnektoren/konnektorerne til stereo-(for-) forstærkeren skal være sluttet til subwooferens LINE INPUT-konnektorer (L+R) via et eller to RCA- kabler (sælges separat).

Brug LINE INPUT-konnektorerne L eller R, hvis du ønsker at justere subwooferens frekvens output ved hjælp af DALI SUB K-14 F delelterkontrollen. For at gøre det skal du forbinde subwoofer output konnektoren/konnektorerne på din surround sound-(for-)forstærker med LINE INPUT-konnektorerne på subwooferen ved hjælp af et RCA-kabel (sælges separat). Hvis surround sound-(for-)forstærkeren kun har én subwoofer output konnektor, skal du forbinde den til subwooferens LINE INPUT L-konnektor (hvid) ved hjælp af et RCA-kabel. Se kapitel “5.0 Installation og justering” for en vejledning om, hvordan du foretager justeringerne.

Benyt LFE input-konnektoren (sort) til at justere subwooferens output fra surround sound-(for-) forstærkeren. Når LFE input-konnektoren bruges, omgås de indbyggede deleltre i subwooferen, og styring af deleltre vil ikke længere fungere. For at benytte denne funktion skal surround sound-(for-)forstærkerens subwoofer-output forbindes til LFE input-konnektoren på DALI SUB K-14 F med et RCA-kabel (sælges separat). Du kan nde oplysninger om justering af delefrekvensen i brugermanualen til din surround sound- (for-)forstærker.

4.3 BRUG AF TO DALI SUB K-14 F SUBWOOFERE

I de este tilfælde vil du opnå fremragende resultater med én DALI SUB K-14 F. Det er muligt at bruge to subwoofere i en kompromisløs stereoløsning eller til gengivelse af meget kraftige lydtryk i en stereo- eller surroundopsætning i større rum. Forbindelserne er grundlæggende de samme som nævnt i tidligere kapitler, men ved stereoopsætning skal du kun forbinde venstre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT L-konnektoren på den DALI SUB K-14 F, der er placeret til venstre i rummet. På tilsvarende måde skal du forbinde højre kanals output-konnektor fra din stereo- eller surround-(for-)forstærker med LINE INPUT R-konnektoren på den DALI SUB K-14 F, der er placeret til højre i rummet. Til en surround-opsætning skal output-signalet fra surround sound-(for-)forstærkeren deles ved hjælp af en RCA splitter (sælges separat) og forbindes til de to output. I alle andre henseender skal ovennævnte anvisninger følges – men benyt separate kanaler. Kontakt din autoriserede DALI- forhandler, hvis du har yderligere spørgsmål.

5.0 INSTALLATION OG JuSTERING

Start med at kontrollere, at spændingen fra lysnettet svarer til angivelsen på bagsiden af din DALI SUB K-14 F. (Se gur 2). ADVARSEL: Hvis der leveres forkert spænding, er der en alvorlig risiko for, at elektronikken i subwooferen vil lide varig skade.27 UK DE DK FR CH Tilslut derefter lysnetkablet, og skift POWER-knappen til ’ON’. Subwooferen justeres ved hjælp af kontrollerne på bagsiden af subwooferen (se kapitel “10.0 Forstærkerens Bagplade”) i overensstemmelse med følgende metode, som vil hjælpe dig med at opnå de bedste resultater: Spil et stykke musik, du kender godt, helst et med rytmisk bas som f.eks. pauketrommer, basguitar m.m. Eftersom ydelsen i høj grad afhænger af højttalerne, rummet der lyttes i, subwooferens placering i rummet og dine personlige præferencer, anbefaler vi, at du prøver dig lidt frem med forskellige indstillinger for at opnå de bedste lytteresultater, i stedet for at komme med generelle råd om hvordan subwooferen skal indstilles. BEMÆRK: Placeringen af subwooferen vil have betydelig indydelse på dens bidrag til det totale lydbillede, se kapitel “3.0 Placering”. Når du har besluttet, hvilken tilslutningsmetode du vil bruge, og du har placeret subwooferen, kan du påbegynde indstillingen af systemet. Du er nu klar til at indstille din DALI SUB K-14 F.

PHASE-kontakten på subwooferen har to indstillinger: 0 grader eller 180 grader. Faseindstillingen justerer timingen mellem subwooferen og højttalerne. Du indstiller fasen på følgende måde:

1) Skru lydstyrken på subwooferen lidt højere op, end du normalt ville.

3) Sørg for at være i lyttepositionen, og afspil musik af den type, som tidligere er beskrevet.

4) Skift mellem 0° og 180°, mens du koncentrerer dig om basgengivelsen.

Den optimale indstilling af PHASE-kontakten er der, hvor du oplever den kraftigste basgengivelse.

5.2 JuSterInG af VoLumen

Bag på subwooferen kan du skrue op eller ned for lydstyrken ved at dreje VOLUME-kontrollen med eller mod uret. Lydstyrken skal justeres, så bassen passer til højttalernes lydniveau. Du skal kunne høre subwooferens bidrag til lyden, uden at den bliver dominerende. Bassen skal være stram og præcis, så subwooferen gengiver præcis den mængde bas, der ndes i musikken/lydsporet – hverken mere eller mindre. Hvis du installerer DALI SUB K-14 F i et surround sound-system, anbefaler vi, at du vælger et fast niveau på subwooferen og justerer output’et ved hjælp af surround-(for-) forstærkerens opsætningsfunktion. Hvis basniveauet er sat for højt, vil forvrængningen reducere din lytteoplevelse. Husk, at du kan forstærke basniveauet ved at vælge en fysisk placering tæt på væggen eller - endnu bedre – i et hjørne (se kapitel “3.0 Placering”).

5.3 JuSterInG af DeLefreKVenS

Når du har indstillet fasen og lydstyrken, skal du justere overlapningen i frekvensområdet mellem hovedhøjttalerne og DALI SUB K-14 F.28

5.3.1 BRUG AF LINE INPUT

Delefrekvensen på subwooferen kan kun justeres ved at bruge LINE INPUT(S). Bag på subwooferen justeres CROSSOVER-kontrollen opad, indtil du kan høre bassen uden udfald (frekvensområde 40-120 Hz). Mindre højttalere kræver typisk en højere delefrekvens, mens større højttalere vil acceptere en lavere delefrekvens. Hvis du for eksempel bruger din DALI SUB K-14 F sammen med DALI ZENSOR 1, anbefaler vi en delefrekvens ved ca. 90 Hz. Når du har justeret delefrekvensen, kan du være nødt til at justere lydstyrken igen for at opnå optimal gengivelse.

5.3.2 BRUG AF LFE INPUT

Når du bruger din DALI SUB K-14 F sammen med DALI ZENSOR 1 eller tilsvarende højttalere, anbefaler vi en delefrekvens ved ca. 90 Hz. Det skal angives i menusystemet på din (for-)forstærker. Du skal muligvis indtaste “lille”, når du vælger type for fronthøjttalerne i AV-forstærkermenuen. Hvis du bruger store højttalere (typisk fritstående fronthøjttalere), får du mulighed for at vælge en lavere delefrekvens og denere højttalerne som “store” i menusystemet. Hvis du er i tvivl om kapaciteten på dine højttalere, anbefaler vi at indstille delefrekvensen forholdsvis højt, at denere dine højttalere som ’små’ og endelig at reducere delefrekvensen til den lavest mulige position, hvor du kan opretholde en jævn bas uden udfald.

POWER-kontakten er hovedafbryderen (ON/OFF). Vi anbefaler, at du slukker for subwooferen (ved at sætte den på ’OFF’), når den ikke bruges i længere tid. Ved skift af forbindelser skal spændingen altid afbrydes fra subwooferen. Vi anbefaler, at du ALTID sætter POWER-kontakten på subwooferens bagside på ’OFF’, FØR du slukker på stikkontakten.

Subwooferen har et indbygget kredsløb, der tænder for subwooferens forstærker, når der registreres et input-signal (forudsat at POWER står på ’ON’, og POWER MODE står på ’AUTO’). Når subwooferen er ’ON’, lyser ON/STANDBY-indikatoren grønt. Hvis der ikke registreres et input- signal i ca. 20 minutter, går subwooferen i stand-by, og ON/STANDBY-indikatoren vil lyse rødt.

Du kan forvente, at lydkvaliteten i din nye subwoofer gradvist bliver bedre i løbet af det første stykke tid. Du skal ikke gøre noget specielt for at tilspille subwooferen - men du skal forvente op til 100 timers afspilning (afhængig af lydstyrke), inden subwooferens fulde potentiale er nået. Brug normal musik for at tilspille subwooferen.

Hvis DALI SUB K-14 F overbelastes, vil den indbyggede sikringskreds afbryde strømmen til subwooferen. Subwooferen vil tænde igen, når temperaturen i den indbyggede forstærker er faldet tilstrækkeligt. Ved overbelastning anbefaler vi, at du slukker for subwooferen nogle minutter, før du tænder den igen. BemÆrK: Den indbyggede sikringskreds garanterer ikke mod beskadigelse som følge af overbelastning.

Subwooferens overader kan rengøres med almindelige rengøringsmidler til husholdning og en mikroberklud. Undgå at bruge produkter med slibemiddel eller produkter indeholdende syre,29 UK DE DK FR CH alkali eller antibakterielle stoffer. Undgå brug af sprayasker. Undgå at bruge rengøringsmidler direkte på basenheden og rengør denne ekstra forsigtigt.

8.1 unDGÅ DIreKte SoLLyS

Subwooferens overade kan med tiden falme, hvis den udsættes for direkte sollys. Undgå derfor at placere subwooferen i direkte sollys.

9.0 MILJØOPLYSNINGER OG BORTSKAFFELSE

DALIs produkter er fremstillet, så de opfylder EU’s direktiv om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr (RoHS) og WEEE-direktivet om affald af elektrisk og elektronisk udstyr. Affaldssymbolet viser, at subwooferen overholder disse direktiver. Subwooferen skal bortskaffes eller genvindes korrekt. Kontakt din lokale kommune eller dit renovationsselskab for yderligere oplysninger.

10.0 FORSTÆRKERENS BAGPLADE (SE FIGuR 3)

A) VOLUME: Drej kontrollen mod “Max” for at øge lydniveauet. For at sænke lydniveauet, skal kontrollen drejes mod “Min”. B) CROSSOVER: Justering af delefrekvensen fra 40 Hz til 120 Hz. C) PHASE: Skifter fasen mellem 0 grader og 180 grader. D) LINE-input: Forbind “L”-inputkonnektoren (hvid) til LEFT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. Forbind “R”-inputkonnektoren (rød) til RIGHT RCA line-outputkonnektoren på stereo-/surround sound-(for-)forstærkeren. E) LFE-input: Forbind “LFE”-inputkonnektoren (sort) til LFE RCA line-output på surround sound-forstærkeren. F) POWER: Sæt knappen på ’ON’ for at tænde for subwooferen. Sæt knappen på ’OFF’ for at slukke subwooferen. G) Sikring: Hvis subwooferen ikke tændes, når den tilsluttes spænding, og POWER-kontakten står på ’ON’, kan sikringen være sprunget eller være defekt. Udskift sikringen med en af samme type som den oprindeligt leverede – se sikringstype på forstærkerens bagplade. Hvis sikringen springer ere gange, skal du få subwooferen kontrolleret på et autoriseret serviceværksted - kontakt din autoriserede forhandler. H) Netbrønd: Forbind det medfølgende strømkabel mellem netbrønden og stikkontakten.

• ’ON’: Strømmen til subwooferen kontrolleres af POWER-kontakten.

• ’AUTO’: Når hovedafbryderen er tændt, tændes subwooferens forstærker, når der registreres et indgangssignal på en af indgangene.

• Når der ikke har været registreret noget signal i omkring 20 minutter, går subwooferen i standby.

• ’OFF’: Subwooferen går straks i standby. J) Volt omskifter: Hvis du skal bruge DALI SUB K-14 F i et land der bruger 120V SKAL ytte omskifteren fra 220-240V til 100-120V.

I tabel 2 nder du de mest almindelige specikationer for vores subwoofere. Bemærk, at der ndes utallige måder til angivelse af specikationer, men ingen af dem fortæller noget om, hvordan en subwoofer egentlig lyder. Det er kun dine ører, der afgør, om én subwoofer lyder bedre end en anden. Ligesom alle vores andre højttalere er DALI SUB K-14 F designet til at gengive musik så ærligt som muligt. God fornøjelse med din nye DALI SUB K-14 F!30 Important Safety InStructIonS
