Rubicon 2 C - Højttaler Dali - Gratis brugsanvisning og manual

Mærke	Dali
Model	Rubicon 2 C
Kategori	Aktiv højttaler
Højttalertype	Hyldehøjttaler (placeret på gulv eller på en hylde)
Strømforsyning	Net, 100-240 V AC
Strømforbrug	Automatisk standby efter 15 minutter uden signal
Lydindgange	ADC-indgang (kablet forbindelse til en preamp-udgang), trådløs forbindelse via DALI SOUND HUB
Vigtigste funktioner	Indbygget forstærker, bred spredning, volumenkontrol, lydløs, firmwareopdatering via USB-port
Placering	Symmetrisk i forhold til lyttepositionen, diskant i ørehøjde, mindst 20 cm fra bagvæg
Vedligeholdelse og rengøring	Blød, tør klud, undgå flydende produkter; gitre kan rengøres med en tøjbørste
Sikkerhed	Må ikke udsættes for vand eller fugt, åbn ikke kabinettet, tag stikket ud ved tordenvejr
Reservedele	Udskiftelig sikring (angivet bagpå), ingen reservedele, der kan repareres af brugeren
Bortskaffelse	Må ikke smides i husholdningsaffaldet, følg lokale regler for WEEE
Generelle oplysninger	Aktiv højttaler fra Rubicon C-serien, designet til trofast gengivelse af musik

Ofte stillede spørgsmål - Rubicon 2 C Dali

Hvordan pakker jeg mine Dali Rubicon 2 C højttalere ud?

Vær forsigtig med ikke at beskadige indholdet. Kontrollér, at alle tilbehør er til stede (se tabel i vejledningen). Opbevar emballagen til eventuel transport.

Hvor skal højttalerne placeres for optimal lyd?

Placer dem symmetrisk omkring din lytteposition. Diskanten skal være i ørehøjde. Hold en afstand på mindst 20 cm fra bagvæggen. Ret dem ikke mod dig, men parallelt med væggen (princippet om bred spredning).

Hvordan tilsluttes højttalerne til en lydkilde?

Du kan bruge en trådløs forbindelse via DALI SOUND HUB (købes separat) eller en kablet forbindelse via ADC-indgangen på en preamp-udgang. Brug kabler af god kvalitet, helst under 3 meter.

Hvordan tænder jeg og justerer lydstyrken?

Tilslut strømkablet, og sæt hovedafbryderen i tændt position. Lydstyrken justeres via fjernbetjeningen eller app'en. Den forreste LED viser lydstyrken og blinker i lydløs tilstand.

Hvad gør jeg, hvis højttaleren ikke tænder?

Kontrollér sikringen bagpå. Udskift den med en sikring af samme type (angivet på enheden). Hvis problemet fortsætter, kontakt et autoriseret servicecenter.

Hvor lang tid tager tilvænning af højttalerne?

Forvent op til 100 timers afspilning ved normal lydstyrke for at opnå optimal ydeevne. Lydkvaliteten forbedres gradvist.

Hvordan rengør jeg højttalerne?

Brug en blød, tør klud. Til snavs, en let fugtig klud med en godt opvredet universalrengøring. Rengør forsigtigt højttalerkeglerne og gitrene med en tøjbørste.

Hvordan opdaterer jeg firmwaren?

Download den nyeste version fra www.dali-speakers.com, og overfør den via USB-serviceporten (USB-port). Følg instruktionerne i filen.

Hvordan nulstiller jeg højttaleren til fabriksindstillinger?

1) Sluk højttaleren og vent 15 sekunder. 2) Hold LINK CONNECT-knappen nede. 3) Tænd højttaleren, mens du holder knappen nede. 4) Slip, når indikatoren blinker. Fabriksindstillingerne gendannes.

Hvordan bortskaffer jeg højttalerne ved udtjent levetid?

Smid dem ikke i husholdningsaffaldet. Aflever dem på et indsamlingssted for affald af elektrisk og elektronisk udstyr (WEEE) eller aflever dem til en forhandler ved køb af et tilsvarende nyt produkt.

BRUGSANVISNING Rubicon 2 C Dali

1. Læs brugsanvisningen - læs alle sikkerheds- og betjeningsanvisninger, før produktet tages i brug.
2. Gem brugsanvisningen - sørg for at gemme sikkerheds- og betjeningsanvisningerne til fremtidigt brug.
3. Tag hensyn til advarsler - alle advarsler på produktet og i betjeningsanvisningerne skal overholdes.
4. Følg anvisningerne - alle betjenings- og brugsanvisninger skal følges.
5. Vand og fugt - produktet må ikke bruges i nærheden af vand - f.eks. badekar, håndvask, køkkenvask, vaskekar, i en fugtig kælder eller i nærheden af en swimmingpool og lignende. For at reducere risikoen for brand eller elektrisk stød må produktet ikke udsættes for regn eller fugt. Produktet må ikke udsættes for vanddryp eller -sprøjt. Genstande indeholdende flydende væske, såsom vaser, må ikke stilles på produktet.

6. Holder og fødder - produktet må kun bruges med holder eller fod, hvis det anbefales af producenten. Når der bruges en holder, skal der udvises forsigtighed, när holder/produkt flyttes for at undgå skade, såfremt det tipper.

7. Væg- eller loftmontering - hvis produktet kan væg- eller loftmonteres, skal det kun monteres efter producentens anbefaling.

8. Ventilation - produktet skal anbringes således, at dets placering eller position ikke blokerer for fri ventilation. F.eks. må produktet ikke placeres på en seng, sofa, gulvtæppe eller lignende overflader, der kan blokere for ventilationsåbninger. Produktet må heller ikke placeres i indbyggede installationer, såsom reoler eller skabe, der kan hindre luftstrømmen gennem ventilationsåbninger.
9. Varme - produktet må ikke opbevares i nærheden af varmekilder, som f.eks. radiatorer, varmespjæld, komfurer eller andre apparater (herunder forstærkere), som udvikler varme.
10. Strømforsyning - produktet må kun tilsluttes til en strømforsyning af den type, der er beskrevet i betjeningsanvisningerne, eller som fremgår af mærket på produktet.

11. Beskyttelse af netledning - ledninger skal trækkes, så de ikke bliver trådt på eller kommer i klemme mellem genstande, der placeres ovenpå eller omkring dem. Vær specielt opmærksom på ledninger ved afbrydere, stikkontakter og dér, hvor de har udgang fra produktet.

12. Rengøring - der må ikke anvendes flydende rengøringsmidler. Brug kun en tør klud til at fjerne støv og snavs.

13. Når produktet ikke er i brug - sørg for at tage stikket ud af stikkontakten, når produktet ikke har været i brug i længere tid, samt hvis det lyner eller er voldsomt uvejr.
14. Genstande og væske - sørg for at udvise forsigtighed, så genstande ikke falder ned på og væske ikke spildes og løber ind i åbningerne på produktet.
15. Service - brugeren må ikke selv foretage anden service på produktet end den, som fremgår af betjeningsanvisningerne. Enhver anden service skal foretages af autoriserede fagfolk. For at undgå risiko for elektrisk stød må front (eller bagside) ikke fjernes, idet der ikke findes nogle dele indeni, som brugeren selv må foretage service på.
16. Skade, der kræver service - der skal foretages service på produktet af autoriserede fagfolk, när:

a) Netledningen eller stikket er beskadiget, eller
b) Genstande er faldet ned eller væske er spildt på produktet, eller
c) Produktet har været udsat for regn, eller
d) Produktet ikke fungerer normalt eller viser mærkbare tegn på forringelse af ydeevne, eller
e) Produktet har været tabt eller kabinettet er beskadiget.

1. Isolering - dette produkt tilhører Klasse II og er dobbelt isoleret. Produktet er designet på en sådan måde, at det ikke kræver tilslutning af jordstik.
2. Sikkerhedsafbryder - Sikkerhedskontakt anvendes som sikkerhedsafbryder og skal hele tiden være tilgængelig under beregnet brug. For at afbryde strømmen helt til produktet skal stikket tages helt ud af stikkontakten.

Dette produkt indeholder elektriske eller elektroniske dele. Disse dele kan, hvis de ikke bortskaffes på korrekt vis, være skadelige for miljøet og menneskers sundhed. Når produktet er mærket hermed, betyder det, at det ikke må bortskaffes sammen med usorteret affald og skal bortskaffes separat. Som forbruger har du ansvaret for, at dette produkt bortskaffes på korrekt vis.

INDHOLDSFORTEGNELSE

1.0 INTRODUKTION 20
2.0 UDPAKNING 20
3.0 PLACERING 20
4.0 TILSLUTNING 21
5.0 IBRUGTAGEN 21
6.0 LYTTERUMMET 22
7.0 TILSPILNING 22
8.0 RENG∅RING OG VEDLIGEHOLDELSE 22
9.0 BORTSKAFFELSE 23
10.0 TEKNISKE SPECIFIKATIONER 23

CE

DALI A/S erklærer hermed at DALI RUBICON C radioudstyrtypen overholder direktiv 2014/53/EU. Den komplette ordlyd af EU-overensstemmelseserklæringen findes på følgende internetadresse: www.dali-speakers.com/

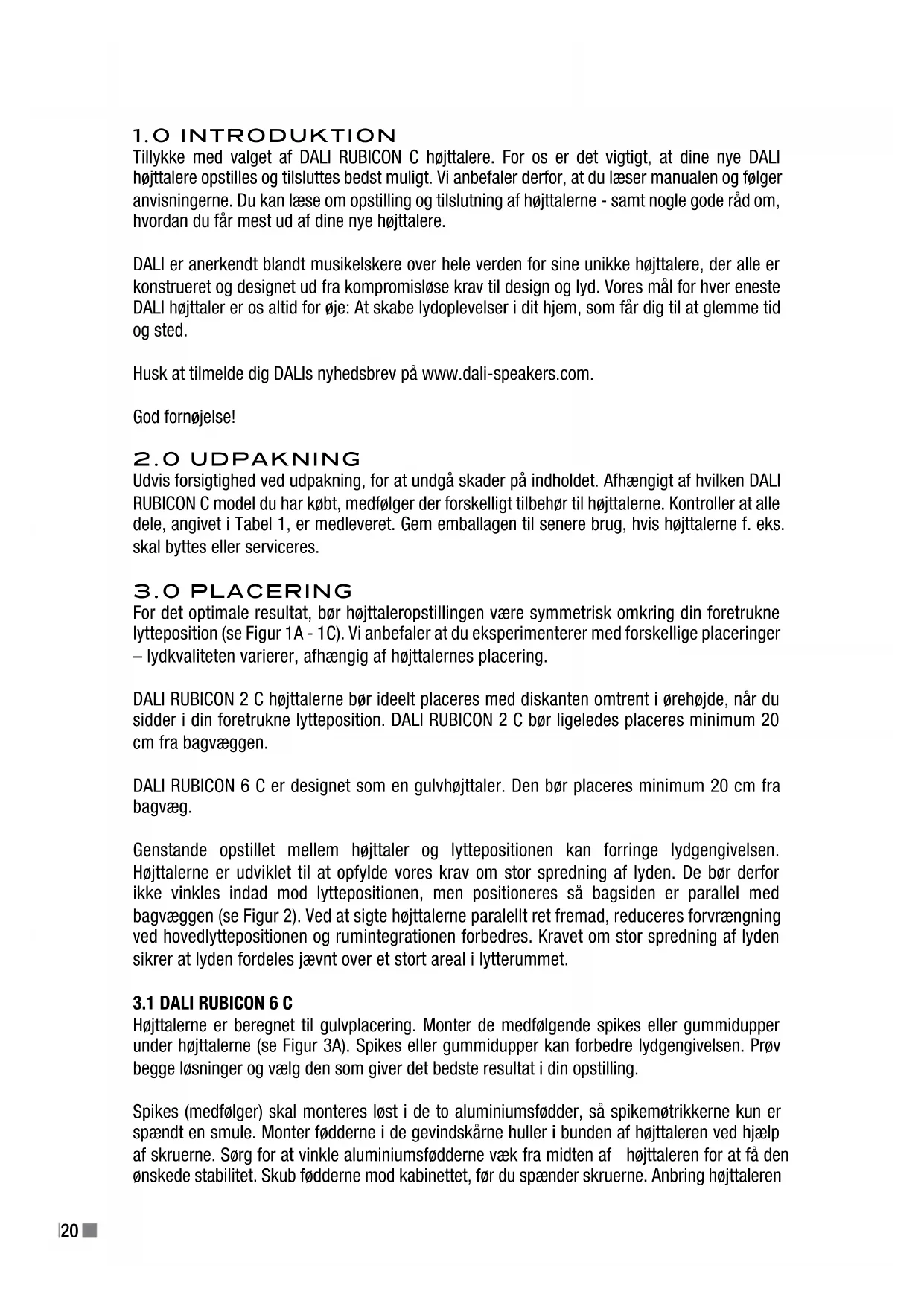

1.0 INTRODUKTION

Tillykke med valget af DALI RUBICON C højttalere. For os er det vigtigt, at dine nye DALI højttalere opstilles og tilsluttes bedst muligt. Vi anbefaler derfor, at du læser manualen og følger anvisningerne. Du kan læse om opstilling og tilslutning af højttalerne - samt nogle gode råd om, hvordan du får mest ud af dine nye højttalere.

DALI er anerkendt blandt musikelskere over hele verden for sine unikke højttalere, der alle er konstrueret og designet ud fra kompromisløse krav til design og lyd. Vores mål for hver eneste DALI højttaler er os altid for øje: At skabe lydoplevelser i dit hjem, som får dig til at glemme tid og sted.

Udvis forsigtighed ved udpakning, for at undgå skader på indholdet. Afhængigt af hvilken DALI RUBICON C model du har købt, medfølger der forskelligt tilbehør til højttalerne. Kontroller at alle dele, angivet i Tabel 1, er medleveret. Gem emballagen til senere brug, hvis højttalerne f. eks. skal byttes eller serviceres.

3.0 PLACERING

For det optimale resultat, bør højttaleropstillingen være symmetrisk omkring din foretrukne lytteposition (se Figur 1A - 1C). Vi anbefaler at du eksperimenterer med forskellige placeringer – lydkvaliteten varierer, afhængig af højttalernes placering.

DALI RUBICON 2 C højttalerne bør ideelt placeres med diskanten omtrent i ørehøjde, når du sidder i din foretrukne lytteposition. DALI RUBICON 2 C bør ligeledes placeres minimum 20 cm fra bagvæggen.

DALI RUBICON 6 C er designet som en gulvhøjttaler. Den bør placeres minimum 20 cm fra bagvæg.

Genstande opstillet mellem højttaler og lyttepositionen kan forringe lydgengivelsen. Højttalerne er udviklet til at opfylde vores krav om stor spredning af lyden. De bør derfor ikke vinkles indad mod lyttepositionen, men positioneres så bagsiden er parallel med bagvæggen (se Figur 2). Ved at sigte højttalerne paralellt ret fremad, reduceres forvrængning ved hovedlyttepositionen og rumintegrationen forbedres. Kravet om stor spredning af lyden sikrer at lyden fordeles jævnt over et stort areal i lytterummet.

3.1 DALI RUBICON 6 C

Højttalerne er beregnet til gulvplacering. Monter de medfølgende spikes eller gummidupper under højttalerne (se Figur 3A). Spikes eller gummidupper kan forbedre lydgengivelsen. Prøv begge løsninger og vælg den som giver det bedste resultat i din opstilling.

Spikes (medfølger) skal monteres løst i de to aluminiumsfødder, så spikemøtrikkerne kun er spændt en smule. Monter fødderne i de gevindskårne huller i bunden af højttaleren ved hjælp af skruerne. Sørg for at vinkle aluminiumsfødderne væk fra midten af højttaleren for at få den ønskede stabilitet. Skub fødderne mod kabinettet, før du spænder skruerne. Anbring højttaleren

oprejst på sine spikes på gulvet, så den står stabilt uden at vippe. Spænd møtrikkerne, så de fire spikes sidder forsvarligt fast i aluminiumsfødderne.

BEMÆRK: Udvis forsigtighed med spikes, da de kan skade gulvet.

BEMÆRK: På nogle gulvoverflader og i nogle rum er det afgørende at bruge spikes for at opnå det bedste resultat.

3.2 DALI RUBICON 2 C

DALI anbefaler, at du placerer din DALI RUBICON 2 C på en fod for den bedste lydoplevelse. Alternativt kan DALI RUBICON 2 C placeres på en hylde. De medfølgende gummifødder kan monteres under højttaleren for stabil og vibrationsfri placering (se figur 3B).

4.0 TILSLUTNING

Alle stik er placeret nederst bag på RUBICON C højttaleren (se figur 4)

1) Strømstik
2) Hovedafbryder
3) Sikring
4) ADC In
5) USB Service port
6) LINK CONNECT knap

5.0 IBRUGTAGEN

Tilslut det medfølgende strømkabel til strømstikken i højtaleren og i væggen. Tænd for RUBICON C højttaleren på hovedafbryderen.

Bemærk: Hvis højttaleren ikke tændes, når den tilsluttes spænding, og hovedafbryderen står på 'ON', kan sikringen være sprunget eller være defekt. Udskift sikringen med en af samme type som den oprindeligt leverede – se sikringstype på forstærkerens bagplade. Hvis sikringen springer flere gange, skal du få subwooferen kontrolleret på et autoriseret serviceværksted - kontakt din autoriserede forhandler.

5.1 FORBIND H∅JTTALERNE

DALI Sound Hub. Hvis du har købt en DALI Sound Hub sammen med dine RUBICON C højttalere kan du følge vejledningen vedlagt Sound Hub'en for at forbinde højttalerne. ADC In kablet forbindelse. Forbind RUBICON C højttaleren til en PRE Out. Højttalerens forstærker arbejder med fuldt gain når denne tilslutnings form bruges. DALI anbefaler at der bruges høj kvalitets kabler og at kablet ikke overstiger 3 meters længde.

5.2 VOLUMEN LED

LED displayet på forsiden af højttaleren lyser op og indikerer volumen niveauet når volumen ændres. Hvis højttaleren sætte på mute vil de to yderste LED'er blinke.

LED displayet slukkes igen efter kort tid og efterlader en enkelt LED tændt for at indikere det aktuelle volumen niveau.

5.3 AUTOMATISK SLUK

RUBICON C højtalerne slukker automatisk hvis de ikke har været brugt i noget tid. RUBICON C

højttaleren tænder automatisk igen hvis der igen afspilles lyd.

5.4 FIRMWARE OPDATERING

Hvis der frigives en ny firmware til RUBICON C højttalerne skal denne indlæses ved at bruge USB Service porten. Følg instruktionen i firmware fil pakken.

5.5 FACTORY RESET

Skulle det blive nødvendigt at nulstille RUBICON C højtalerne kan dette gøres ved at følge nedenstående instruktion:

1) Sluk for RUBICON C højttaleren og vent ca. 15 sekunder til den røde standby LED slukkes.
2) Tryk på LINK CONNECT knappen og hold den trykket ind
3) Tænk for RUBICON C højttaleren
4) Fortsæt med at holde LINK CONNECT knappen trykket ind, indtil displayet begynder at blinke
5) RUBICON C højttaleren er nu bragt tilbage til dens originale indstillinger

6.0 LYTTERUMMET

Ethvert rum har sin egen og særegne akustik, der præger den måde, vi oplever lyden fra højttalerne. Reelt handler det om, hvordan rummet modtager lydenergien og skaffer sig af med den igen. Du kan påvirke dit lytterums akustik på forskellige måder. En del af den lyd, du hører, kommer ikke direkte fra selve højttaleren men fra refleksioner fra gulv, loft og vægge. Disse refleksioner dæmpes af bl.a. møbler, planter og tæpper. Er lydbilledet lyst, kan bløde ting som gardiner og tæpper hjælpe. For eksempel har det en vis indflydelse at trække gardinerne for, når du vil undgå refleksioner fra store glasflader. Både mængden og kvaliteten af den dybe bas afhænger af rummets størrelse, form og højttalernes placering. F.eks. fremhæves bassen ved en placering nær side- eller bagvæg og endnu mere ved placering i et hjørne. Her øges refleksionerne fra væggene dog ganske meget. Da det i sidste ende er dine ører, der bestemmer, anbefaler vi, at du eksperimenterer dig frem til den placering, der giver det lydbillede, du ønsker.

Som grundregel skal du undgå store, hårde reflekterende flader umiddelbart omkring højttalerne, da disse vil virke som såkaldte spejlkilder og ødelægge det rumlige perspektiv i lydbilledet. Prøv f.eks. at hænge et vægtæppe bag højttaleren, lægge et tæppe foran eller stille en større plante ved siden af højttaleren og oplev, hvor overraskende stor indflydelse det har på præcisionen i lydbilledet.

7.0 TILSPILNING

Ligesom ethvert andet mekanisk system skal en højttaler "spilles til" for at kunne yde sit bedste. Derfor vil du i den første periode opleve en gradvis forbedring af højttalernes lydkvalitet. Tilspilningsperioden varierer i forhold til brug og lydniveau. Du skal regne med op til 100 timers playback førend dine højttalere opnår maximum ydelse. I modsætning til andre mekaniske systemer forlænges en højttalers levetid ved normal, regelmæssig brug.

8.0 RENG∅RING OG VEDLIGEHOLDELSE

Rengøring af kabinetterne foretages bedst med en blød og tør klud. Er kabinetterne tilsmudsede, kan en blød klud, der er hårdt opvredet i et mildt universalrengøringsmiddel, benyttes. Vær meget forsigtig ved evt. aftørring af højttalermembranerne, da disse er meget følsomme.

Stoframmerne rengøres med en almindelig klædebørste eller aftørres med en hårdt opvredet og fnugfri klud med mildt universalrengøringsmiddel.

8.1 Undgå direkte sollys

Højttalernes overflade kan falme eller blive misfarvet med tiden, hvis den udsættes for direkte

sollys. Undgå derfor at placere højttalerne i direkte sollys.

9.0 BORTSKAFFELSE

Produktet må ikke blandes med almindeligt husholdningsaffald ved bortskaffelse. Lovgivningen kræver, at elektroniske apparater indsamles for korrekt bortskaffelse, genindvinding og genbrug. Private husstande i EU-medlemslandene, Schweiz, Liechtenstein og Norge kan gratis aflevere deres brugte elektroniske apparater på kommunale genbrugspladser eller til forhandlere (ved køb af et nyt lignende produkt). Hvis du er bosiddende i andre lande end ovennævnte, bedes du kontakte dine lokale myndigheder for oplysninger om korrekt bortskaffelse. Ved at følge disse retningslinjer sikrer du, at dit produkt bortskaffes, genindvindes og genbruges på korrekt vis for at forhindre potentielle negative konsekvenser for miljøet og folkesundheden.

10.0 TEKNISKE SPECIFIKATIONER

I tabel 2 finder du de mest almindelige specifikationer for højttalersien. Husk, at der findes utallige måder til bedømmelse af højttalere, men ingen af dem fortæller noget om, hvordan en højttaler egentlig lyder. Det er kun dine ører, der afgør, om én højttaler lyder bedre end en anden. Ligesom alle vores andre højttalere er DALI RUBICON C designet til at gengive musik så ærligt som muligt.

God fornøjelse med din nye DALI RUBICON C højttaler!

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION

RISQUE D' ÉLECTROCUTION NE PAS OUVRIR

INSTRUCTIONS IMPORTANTES RELATIVES A LA SECURITE
