BRUGSANVISNING Kubik Xtra Dali

INTrODukTION Tillykke med valget af DALI KUBIK FREE og/eller DALI KUBIK FREE XTRA højttaleren. Det er vigtigt for os, at dine nye højttalere er korrekt sat op og tilsluttet. Vi anbefaler dig at læse denne brugsanvisning grundigt og følge instruktionerne heri, før du udpakker og installerer højttalerne. Denne brugsanvisning indeholder instruktioner til opsætning og tilslutning samt tips og gode råd til, hvordan du får mest muligt ud af dine DALI KUBIK højttalere. DALI er kendt over hele verden for unikke højttalere, som er udviklet til at opfylde vores kompromisløse standarder for design og ydelse. Målet med hver eneste højttaler fra DALI er at levere en lytteoplevelse i dit hjem, som får dig til at glemme tid og sted. Husk at tilmelde dig DALIs nyhedsbrev på www.dali-speakers.com. God fornøjelse. uDpAkNINg Udvis forsigtighed ved udpakning, for at undgå skader på indholdet. Kontroller at alle dele angivet i tabellen side 36 er medleveret. Gem emballagen til senere brug, hvis højttalerne eks. skal flyttes eller serviceres. Bemærk – Du må ALDRIG placere DALI KUBIK FREE/XTRA med fronten nedad, uden at frontgrillen sidder på, eftersom det vil beskadige soft dome diskanten, hvilket kan ødelægge højttalerens ydelse.38 KUBIK XTRA tilslutning Tilslut kablet leveret sammen med KUBIK FREE XTRA. Indstil L – L+R – R kontakten på bagsiden af KUBIK FREE (se side 41) så den afspejler KUBIK FREE’s placering. USB tilslutning Tilslut et Micro USB kabel til KUBIK FREE. Bemærk – USB indgangen virker kun med PC eller Mac (iPad kan bruges via Apple Camera Connection Kit) Optisk tilslutning Tilslut et Optisk kabel (TOSLink) til KUBIK FREE. AUX connector Tilslut en analog kilde via RCA (Phono) stik. Subwoofer tilslutning Tilslut en aktiv Subwoofer til KUBIK FREE. KUBIK FREE aktiverer automatisk Subwoofer udgangen når kablet tilsluttes. Strømstik KUBIK FREE tilslutning Indstil L – L+R – R kontakten på bagsiden af KUBIK FREE (se side 41) så den afspejler KUBIK FREE’s placering.

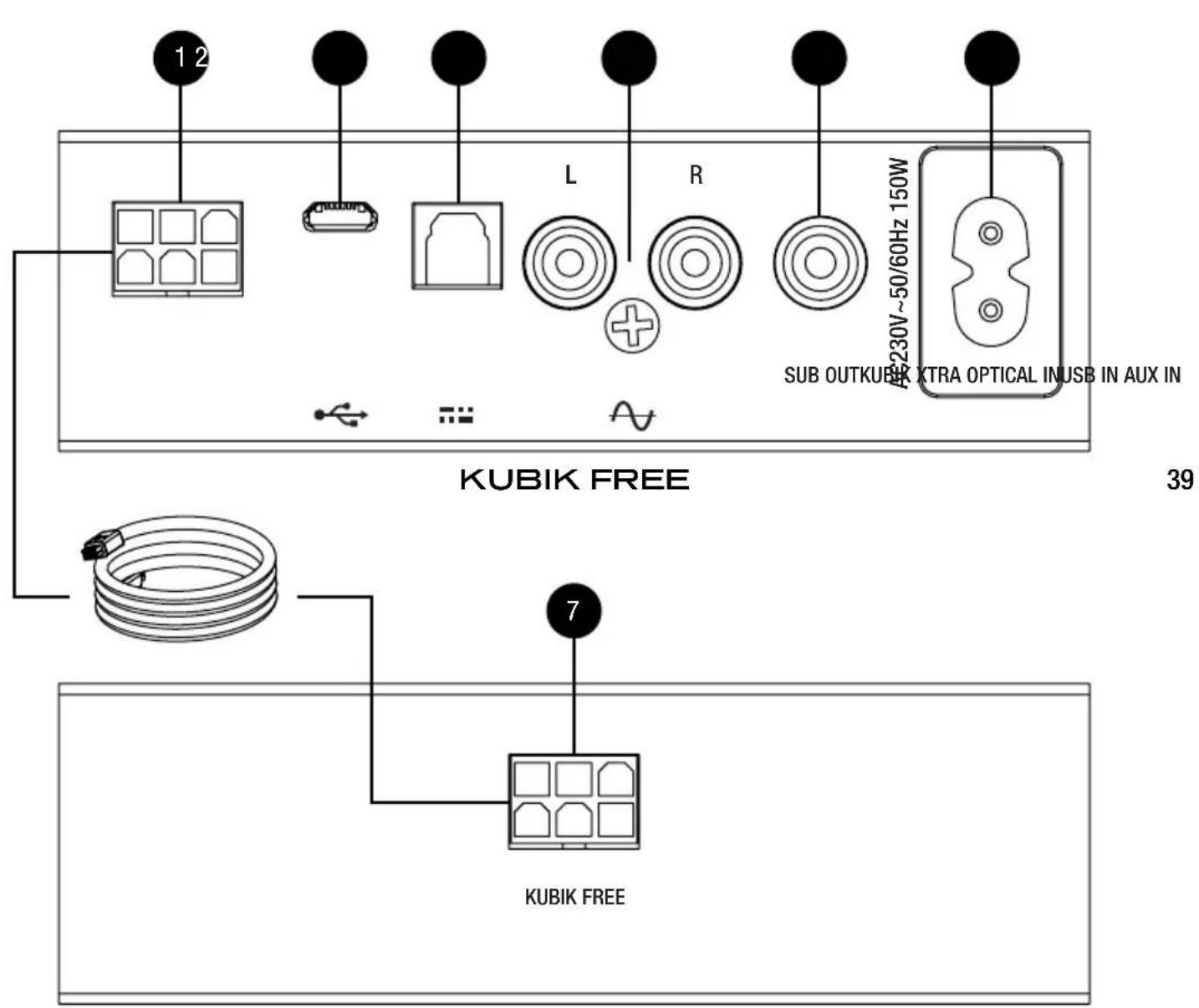

kablet der leveres med

kablet der leveres med

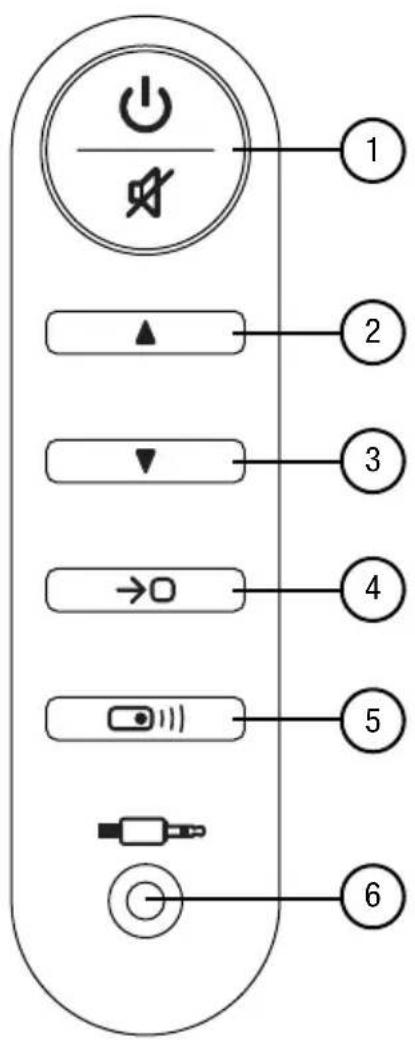

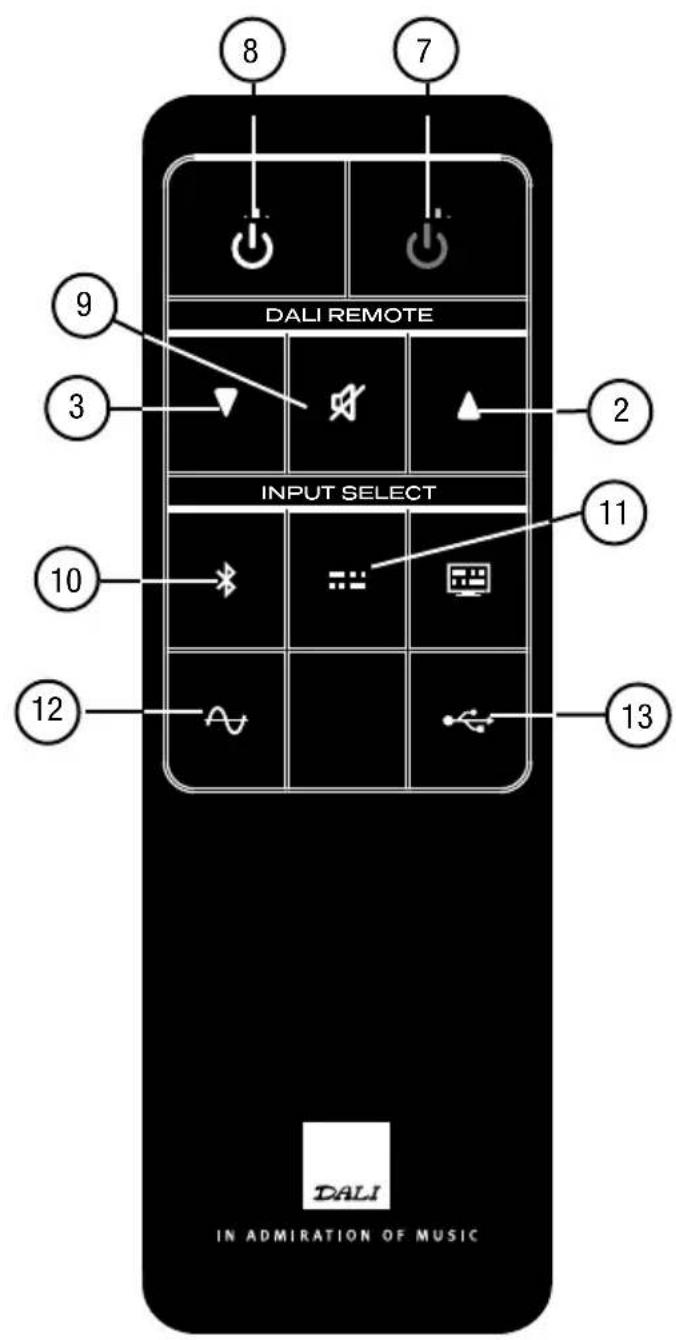

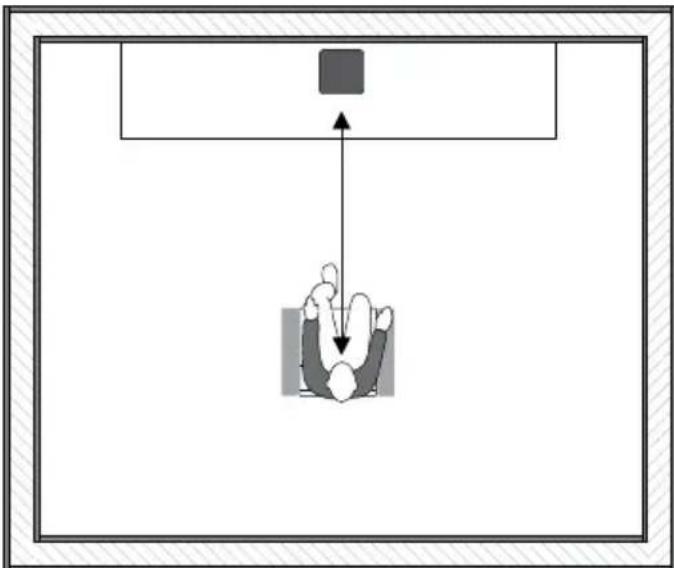

pLACErINg Og OpSæTNINg42 Tænd / Sluk Tænd for KUBIK FREE ved at trykke på knappen. Sluk for KUBIK FREE (standby) ved at trykke og holde knappen inde. Aktiver Mute på KUBIK FREE ved at trykke på knappen, tryk igen for at reaktiverer lyden. Volume op Volume ned Indgangs valg Skift indgang ved at trykke på knappen. Lyset på forsiden af KUBIK FREE vil indikerer hvilken indgang der er aktiv. IR læring Styr KUBIK FREE’s funktioner med en alternativ fjernbetjening, se side 46 for mere information. Mini Jack indgang Når et Mini Jack stik tilsluttes KUBIK FREE skiftes der automatisk til denne indgang. Derfor kan der ikke spille på andre indgang når et stik er tilsluttet. Tænd Sluk Mute Bluetooth indgang Optisk indgang AUX input USB indgang

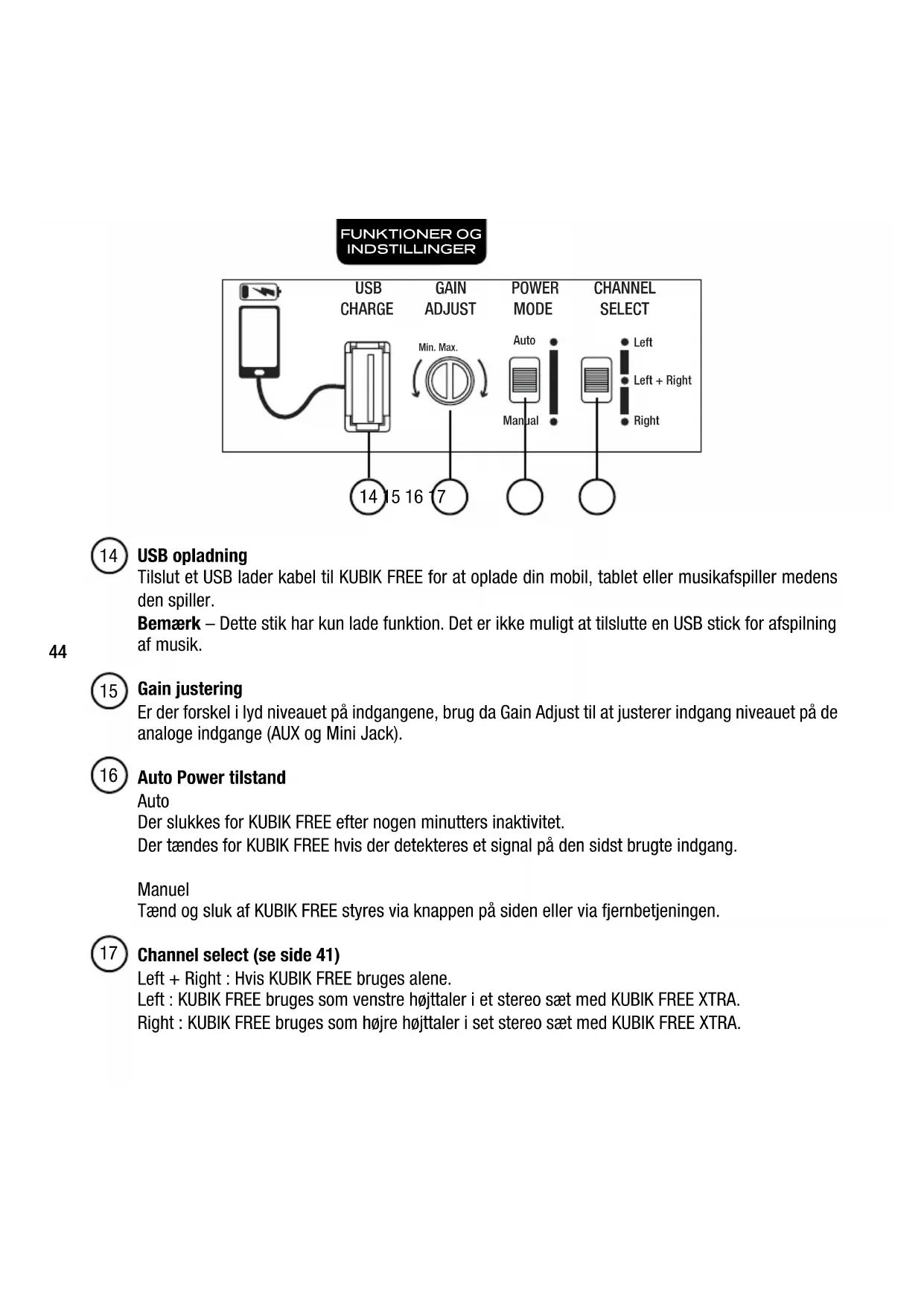

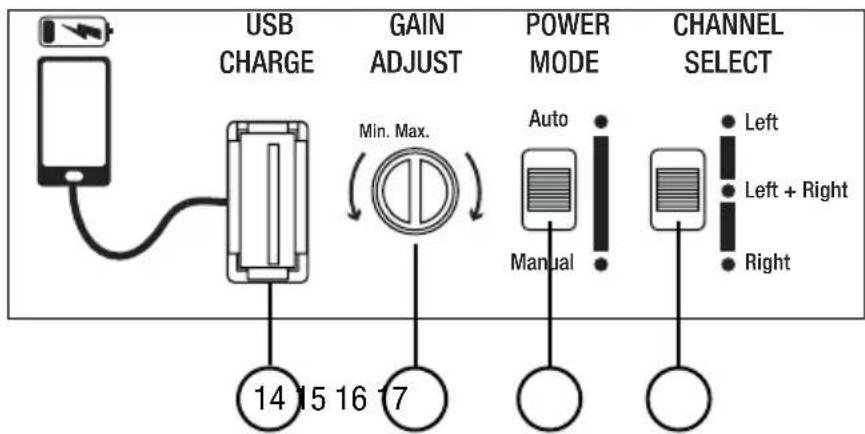

USB opladning Tilslut et USB lader kabel til KUBIK FREE for at oplade din mobil, tablet eller musikafspiller medens den spiller. Bemærk – Dette stik har kun lade funktion. Det er ikke muligt at tilslutte en USB stick for afspilning af musik. Gain justering Er der forskel i lyd niveauet på indgangene, brug da Gain Adjust til at justerer indgang niveauet på de analoge indgange (AUX og Mini Jack). Auto Power tilstand Auto Der slukkes for KUBIK FREE efter nogen minutters inaktivitet. Der tændes for KUBIK FREE hvis der detekteres et signal på den sidst brugte indgang. Manuel Tænd og sluk af KUBIK FREE styres via knappen på siden eller via fjernbetjeningen. Channel select (se side 41) Left + Right : Hvis KUBIK FREE bruges alene. Left : KUBIK FREE bruges som venstre højttaler i et stereo sæt med KUBIK FREE XTRA. Right : KUBIK FREE bruges som højre højttaler i set stereo sæt med KUBIK FREE XTRA.

bLuETOOTH OpSæTNINg Handling Status 1 Vælg Bluetooth indgangen på KUBIK FREE. Indikationslyset ved siden af symbolet begynder at blinke. KUBIK FREE er nu klar til Bluetooth parring. 2 Tænd for Bluetooth på mobilen, tableten eller PC’en. 3 Søg efter Bluetooth enheder. Enheden DALI KUBIK vil vise sig på listen over tilgængelige Bluetooth enheder. 4 Vælg DALI KUBIK og gennemfør Bluetooth parrings processen. Hvis der bedes om en kode indtast fire nuller (0000). 5 KUBIK FREE er nu tilsluttet til mobilen, tableten eller PC’en. KUBIK FREE er nu tilsluttet og vil afspille musik og video lyd. Hvis KUBIK FREE tændes med Bluetooth indgangen valgt, eller Bluetooth indgangen vælges fra knappen på siden af enheden eller via fjernbetjeningen, vil KUBIK FREE automatisk forsøge at etablerer forbindelse til den sidst brugte Bluetooth enhed. Så længe en mobil, tablet eller PC er tilsluttet KUBIK FREE via Bluetooth kan ingen anden Bluetooth enhed tilsluttes KUBIK FREE. Ophæv forbindelsen til KUBIK FREE fra mobilen, tableten eller PC’en der er forbundet for at reaktiverer Bluetooth parring tilstanden på KUBIK FREE. KUBIK FREE virker ikke som hands free højttaler til din mobil, tablet eller PC. Bemærk: Du opnår den bedste lyd kvalitet hvis du sætter volumen på din mobil, tablet eller PC til maksimum og bruger volumen reguleringen på KUBIK FREE pLAybACk46 Ir LærINg IR læring giver adgang til brugen af en alternativ fjernbetjening til styringen af KUBIK FREE. Det betyder, at det er muligt at bruge din TV fjernbetjening, eller en hvilken som helt anden fjernbetjening, til at kontrollere volumen, eller en hvilken som helst anden funktion på KUBIK FREE. Det er nødvendigt at lære KUBIK FREE at genkende input fra en anden fjernbetjening. Følg nedenstående for at aktiverer IR læring for din fjernbetjening. Gennemfør nedenstående trin fra en placering tæt på KUBIK FREE og have både fjernbetjeningen til KUBIK FREE og den eksisterende fjernbetjening ved hånden. Bemærk: KUBIK FREE forlader automatisk IR læring tilstanden hvis der ikke har været aktivitet i 30 sekunder. Bemærk: KUBIK FREE’s IR Læring virker kun med IR (Infrarød) fjernbetjeninger. Fjernbetjeninger der bruger Bluetooth, Radiofrekvens eller WiFi kan ikke bruges. Selv om IR er en standard bruges den sommetider forskelligt af producenter. Det betyder, at DALI ikke kan garanterer, at KUBIK FREE’s IR læring vil virke med alle IR fjernbetjeninger på markedet. AppENDIkS47 AppENDIkS Action Status

Start processen For at starte IR læring tryk og hold knappen direkte på siden af KUBIK FREE eller på KUBIK FREE fjernbetjeningen Alle indikations LED’erne på fronten af KUBIK FREE tænder for at vise at IR læring er aktiveret 2 Vælg funktion Tryk på den knap, direkte på KUBIK FREE eller på KUBIK FREE fjernbetjeningen, der udfører den funktion der skal flyttes til den eksisterende fjernbetjening Den røde LED på forsiden af KUBIK FREE tænder når inputtet er accepteret 3 Vælg knap på eksisterende fjernbetjening 3.1. Tryk på den knap, på den eksisterende fjernbetjening, der skal udføre den valgte funktion 3.2. Tryk og hold den samme knap nede I 5 sekunder 3.3. Tryk på knappen endnu engang 3.1. Indikations LED’erne slukker når inputtet er modtaget 3.2. Indikations LED’erne slukker når inputtet er modtaget 3.3. Indikations LED’erne blinker når sidste inputtet er modtaget

Fortsæt eller afslut processen Fortsæt med at indlærer nye funktioner Gentag trin 2 og 3 indtil alle ønskede alle funktioner er indlært Afslut IR læring tryk og hold knappen direkte på KUBIK FREE eller på KUBIK FREE fjernbetjeningen, eller afvent 30 sekunder 5 Du er færdig Det er nu muligt at kontrolere KUBIK FREE fra den eksisterende fjernbetjening48 TILSpILNINg Ligesom ethvert andet mekanisk system (som f.eks. en ny bil) skal en højttaler ”spilles til” for at kunne yde sit bedste. Derfor vil du i den første periode opleve en gradvis forbedring af højttalernes lydkvalitet. Tilspilningsperioden varierer i forhold til brug og lydniveau (ca. 50 timer ved middel lydstyrke anbefales). I modsætning til andre mekaniske systemer forlænges en højttalers levetid ved normal, regelmæssig brug. OvErSTyrINg Hvis KUBIK FREE overbelastes vil den automatisk slå fra for at beskytte sig selv. Sker dette vil det røde lys på fronten begynde at blinke. Vent 15 – 20 minutter før KUBIK FREE igen tændes. rENgørINg Og vEDLIgEHOLDELSE Rengøring af kabinetterne foretages bedst med en blød og tør klud. Er kabinetterne tilsmudsede, kan en blød klud, der er hårdt opvredet i et mildt universalrengøringsmiddel, benyttes. Vær meget forsigtig ved evt. aftørring af højttalermembranerne, da disse er meget følsomme. Stoframmerne rengøres med en almindelig klædebørste eller aftørres med en hårdt opvredet og fnugfri klud med mildt universalrengøringsmiddel. bOrTSkAffELSE Produktet må ikke blandes med almindeligt husholdningsaffald ved bortskaffelse. Lovgivningen kræver, at elektroniske apparater indsamles for korrekt bortskaffelse, genindvinding og genbrug. Private husstande i EU-medlemslandene, Schweiz, Liechtenstein og Norge kan gratis aflevere deres brugte elektroniske apparater på kommunale genbrugspladser eller til forhandlere (ved køb af et nyt lignende produkt). Hvis du er bosiddende i andre lande end ovennævnte, bedes du kontakte dine lokale myndigheder for oplysninger om korrekt bortskaffelse. Ved at følge disse retningslinjer sikrer du, at dit produkt bortskaffes, genindvindes og genbruges på korrekt vis for at forhindre potentielle negative konsekvenser for miljøet og folkesundheden. AppENDIkS49 AppENDIkS ADVARSEL UNDGÅ STØDRISIKO. APPARATET MÅ IKKE ÅBNES. FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD, MÅ BAGPANEL IKKE FJERNES.DER ER INTET INDENI SOM KAN SERVICERES AF BRUGEREN. AL SERVICE HENVISES TIL AUTORISERET VÆRKSTED. Lynsymbolet i en trekant skal advare brugeren moduisoleret farlig spænding inde i apparatet som kan værestor nok til at udgøre risiko for elektrisk stød.Symbolet med udråbstegn i en trekant skal advarebrugeren om vigtige forholdsregler vedr. brug,vedligeholdelse (service) af apparatet i den medfølgendeliteratur. 1 Læs informationerne - Alt vedr. sikkerhed og betjening bør læses inden produktet tages i brug. 2 Gem informationerne - Informationer om sikkerhed og betjening bør også opbevares til senere brug. 3 Overhold advarsler - Overhold nøje alle advarsler som findes på produktet eller i brugsvejledningen. 4 Følg instruktionerne - Alle sikkerheds- og betjeningsinstrukser bør overholdes nøje. 5 Vand og fugt - Produktet bør ikke benyttes tæt på vand, f.eks. badekar, håndvask, køkkenvask, vaskebalje, fugtig kælder, swimming pool, o.s.v. 6 Vogn og stander - Brug kun vogn eller stander i henhold til producentens anvisninger. 7 Montering på loft eller væg - Apparatet bør kun lofts- eller vægmonteres i henhold til producentens anvisninger. 8 Udluftning - Produktets placering skal tillade fri udluftning. Apparatet må f.eks. ikke placeres på seng, sofa, tæppe eller andet blødt underlag som kan blokere for udluftning. Produktet må ikke placeres i lukket reol eller racksystem som kan hæmme fri luft bevægelse til afkøling. 9 Varme - Produktet bør placeres bort fra varmekilder som radiatorer, direkte sollys, ovn/komfur eller andre produkter (også effektforstærkere) der udstråler varme. 10 Strømkilder - Produktet må kun strømfødes som beskrevet i brugsvejldning eller som angivet på selve produktet. 11 Lysnetledning - Lysnetledninger bør placeres, så de ikke klemmes af gående eller af genstande placeret på eller ved dem. Pas især godt på ved stik, stikdåse og dér hvor ledningen kommer ud af produktet. Lysnetledning fungerer som hovedafbryder. 12 Rengøring - Brug aldrig rengøringsvæsker. Brug kun en tør klud til at fjerne støv og snavs. 13 Ved længere tid uden brug - Stikket bør tages ud af kontakten, hvis apparatet ikke skal bruges gennem længere tid. 14 Fremmede genstande og væsker - Fremmede genstande eller væsker må aldrig trænge ind i apparatet gennem åbningerne. 15 Skade der kræver service - Apparatet bør afleveres til service på autoriseret værksted i følgende tilfælde: a) Når lysnetledning eller stik er beskadiget. b) Når væske eller fremmed genstand er trængt ind i produktet. c) Hvis produktet har været udsat for regn. d) Hvis produktet ikke fungerer korrekt eller hvis produktets ydelse ændres markant. e) Hvis produktet udsættes for slag, fald eller anden skade. 16 Service - Brugeren bør ikke forsøge service udover det som beskrives i brugsvejledningen. Al anden service henvises til autoriseret værksted.5051
