MODE D'EMPLOI SUB K14 F Dali

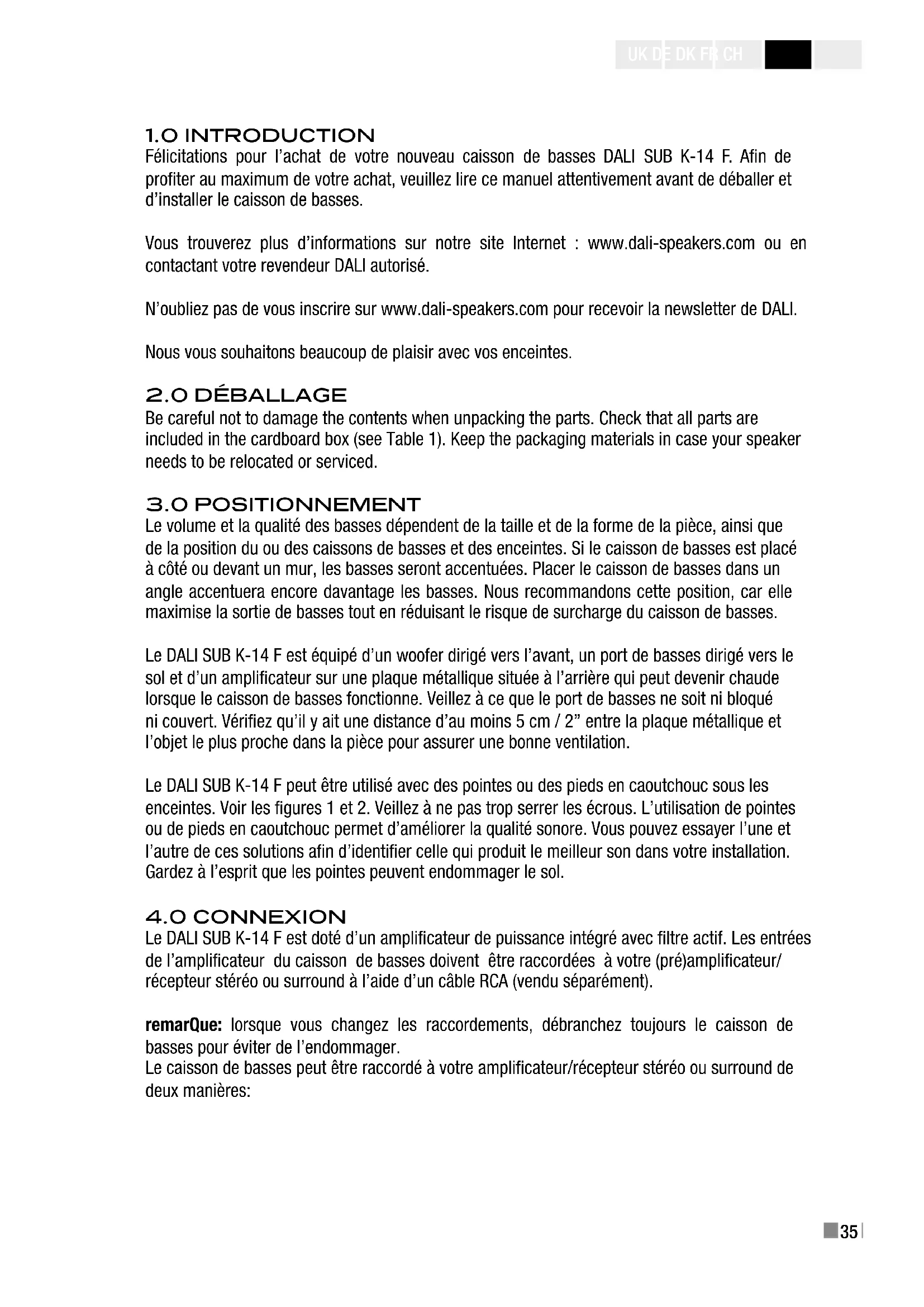

Félicitations pour l’achat de votre nouveau caisson de basses DALI SUB K-14 F. An de proter au maximum de votre achat, veuillez lire ce manuel attentivement avant de déballer et d’installer le caisson de basses. Vous trouverez plus d’informations sur notre site Internet : www.dali-speakers.com ou en contactant votre revendeur DALI autorisé. N’oubliez pas de vous inscrire sur www.dali-speakers.com pour recevoir la newsletter de DALI. Nous vous souhaitons beaucoup de plaisir avec vos enceintes.

Le volume et la qualité des basses dépendent de la taille et de la forme de la pièce, ainsi que de la position du ou des caissons de basses et des enceintes. Si le caisson de basses est placé à côté ou devant un mur, les basses seront accentuées. Placer le caisson de basses dans un angle accentuera encore davantage les basses. Nous recommandons cette position, car elle maximise la sortie de basses tout en réduisant le risque de surcharge du caisson de basses. Le DALI SUB K-14 F est équipé d’un woofer dirigé vers l’avant, un port de basses dirigé vers le sol et d’un amplicateur sur une plaque métallique située à l’arrière qui peut devenir chaude lorsque le caisson de basses fonctionne. Veillez à ce que le port de basses ne soit ni bloqué ni couvert. Vériez qu’il y ait une distance d’au moins 5 cm / 2” entre la plaque métallique et l’objet le plus proche dans la pièce pour assurer une bonne ventilation. Le DALI SUB K-14 F peut être utilisé avec des pointes ou des pieds en caoutchouc sous les enceintes. Voir les gures 1 et 2. Veillez à ne pas trop serrer les écrous. L’utilisation de pointes ou de pieds en caoutchouc permet d’améliorer la qualité sonore. Vous pouvez essayer l’une et l’autre de ces solutions an d’identier celle qui produit le meilleur son dans votre installation. Gardez à l’esprit que les pointes peuvent endommager le sol.

Le DALI SUB K-14 F est doté d’un amplicateur de puissance intégré avec ltre actif. Les entrées de l’amplicateur du caisson de basses doivent être raccordées à votre (pré)amplicateur/ récepteur stéréo ou surround à l’aide d’un câble RCA (vendu séparément). remarQue: lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Le caisson de basses peut être raccordé à votre amplicateur/récepteur stéréo ou surround de deux manières:36

1) Entrée LIGNE: le signal de l’amplicateur passe par un ltre passe-bas à l’intérieur du

caisson de basses à l’aide d’une ou des deux ENTRÉES DE LIGNE. Cette manière de raccorder le caisson de basses est généralement utilisée pour le connecter à un amplicateur/récepteur stéréo.

2) Entrée LFE: le signal de l’amplicateur est déjà ltré à l’intérieur de l’amplicateur lors de

l’utilisation du connecteur d’entrée LFE. Cette manière de raccorder le caisson de basses est généralement utilisée pour une installation surround (récepteur AV). remarQue: lorsque le caisson de basses est raccordé au système audio/de home cinema, mettez tous les autres composants en MARCHE avant de mettre le caisson de basses sous tension.

4.1 conneXIonS StÉrÉo

Si vous souhaitez utiliser le caisson de basses DALI SUB K-14 F dans une installation stéréo, votre (pré)amplicateur/récepteur stéréo doit être équipé soit de sorties de ligne RCA stéréo, soit d’une sortie de ligne RCA mono (veuillez consulter le manuel d’utilisation de votre (pré) amplicateur/récepteur stéréo). Le(s) connecteur(s) de sortie de ligne de votre (pré)amplicateur/ récepteur stéréo doivent être raccordés aux connecteurs d’ENTRÉE DE LIGNE (GAUCHE+DROIT) du caisson de basses à l’aide d’un ou de deux câbles RCA (vendus séparément).

4.2 conneXIonS SurrounD

4.2.1 ENTRÉE DE LIGNE

Utilisez les connecteurs d’ENTRÉE DE LIGNE GAUCHE ou DROIT si vous souhaitez ajuster la sortie de fréquence du caisson de basses à l’aide de la commande de ltrage du DALI SUB K-14 F. Pour utiliser cette option, veuillez raccorder le(s) connecteur(s) de sortie pour caisson de basses de votre (pré)amplicateur/récepteur surround avec les connecteurs d’ENTRÉE DE LIGNE du caisson de basses à l’aide d’un câble RCA (vendu séparément). Si le (pré)amplicateur/ récepteur surround comporte un seul connecteur de sortie pour caisson de basses, raccordez- le au connecteur GAUCHE D’ENTRÉE DE LIGNE (blanc) du caisson de basses à l’aide d’un câble RCA. Le chapitre 5.0 « Installation et réglage » fournit des instructions sur la manière d’effectuer les réglages.

Utilisez le connecteur d’entrée LFE (noir) si vous souhaitez ajuster la sortie pour caisson de basses de votre (pré)amplicateur/récepteur surround. Lorsque le connecteur d’entrée LFE est utilisé, les ltres intégrés sont contournés et la commande correspondante ne fonctionne pas. Pour utiliser cette option, raccordez la sortie pour caisson de basses du (pré)amplicateur/ récepteur surround au connecteur d’entrée LFE du DALI SUB K-14 F à l’aide d’un câble RCA (vendu séparément). Le manuel d’utilisation de votre (pré)amplicateur/récepteur surround fournit des instructions pour régler les paramètres du ltre.UK DE DK FR CH

Dans la plupart des cas, l’utilisation d’un seul caisson de basses DALI SUB K-14 F fournit d’excellents résultats. L’utilisation de deux caissons de basses est possible si l’on recherche une solution stéréo sans compromis ou une pression acoustique puissante dans une installation stéréo ou surround dans de grandes pièces. Les raccordements suivent essentiellement les indications des chapitres précédents, mais pour une installation stéréo, vous devez uniquement raccorder le connecteur de sortie du canal de gauche de votre (pré)amplicateur/récepteur stéréo ou surround au connecteur de GAUCHE DE L’ENTRÉE DE LIGNE du caisson DALI SUB K-14 F placé à gauche de la pièce. De la même manière, vous devez raccorder le connecteur de sortie du canal de droite de votre (pré) amplicateur/récepteur stéréo ou surround au connecteur de DROITE DE L’ENTRÉE DE LIGNE du caisson DALI SUB K-14 F placé à droite de la pièce. Pour une installation surround, divisez le signal de sortie de votre (pré)amplicateur/récepteur surround à l’aide d’un répartiteur RCA (vendu séparément) et raccordez les deux sorties. Suivez par ailleurs les instructions ci-dessus, mais en utilisant des canaux séparés. Veuillez consulter votre revendeur DALI autorisé si vous avez d’autres questions.

5.0 INStALLAtION Et rÉGLAGE

Vériez tout d’abord que la tension du secteur correspond à l’indication à l’arrière de votre caisson DALI SUB K-14 F. attentIon: si la tension est incorrecte, il existe un risque grave que les composants électroniques du caisson de basses subissent des dommages irréversibles. Après avoir vérié la TENSION, branchez le câble d’alimentation et placez l’interrupteur d’alimentation en position de MARCHE. Vous pouvez régler le caisson de basses en utilisant les commandes situées à l’arrière du caisson (voir le chapitre 10.0 « Plaque arrière de l’amplicateur ») en suivant la méthode de réglage suivante, qui vous permettra d’obtenir les meilleurs résultats. Jouez un morceau que vous connaissez bien et contenant de préférence une basse rythmée, par exemple des timbales, une guitare basse, etc. La performance dépendant considérablement des enceintes principales, de la pièce d’écoute, de la position du caisson de basses dans la pièce et de vos préférences personnelles, plutôt que de fournir des conseils spéciques sur le paramétrage, nous vous recommandons d’essayer différents paramètres pour obtenir les meilleurs résultats d’écoute. remarQue: la position du caisson de basses a une grande incidence sur la sonorité (voir le chapitre 3.0 « Positionnement »). Une fois que vous avez décidé de la connexion que vous souhaitez utiliser et que vous avez placé le caisson de basses, vous pouvez commencer le réglage du système Vous êtes prêt à régler votre caisson de basses DALI SUB K-14 F.38

5.1 rÉGLaGe De pHaSe

Le commutateur PHASE du caisson de basses a deux positions : 0° ou 180°. Le réglage de phase ajustera le couplage entre le caisson de basses et les enceintes principales. Pour régler la phase, procédez comme suit:

1) Réglez le volume de votre caisson de basses un peu plus fort que vous ne le feriez

2) Dénissez le point de croisement au maximum (120 Hz).

remarQue: si vous avez raccordé le caisson de basses sur l’entrée LFE plutôt que sur l’ENTRÉE DE LIGNE, vous devez dénir le point de croisement au maximum pour le caisson de basses dans le menu de votre (pré)amplicateur/récepteur.

3) Dans votre position d’écoute, jouez un morceau comme décrit ci-dessus.

4) Alternez entre 0° et 180° tout en vous concentrant sur la sortie de basses.

Le réglage optimal du commutateur PHASE est celui où vous obtenez la sortie maximale de basses.

5.2 rÉGLaGe Du VoLume

À l’arrière du caisson de basses, vous pouvez augmenter au réduire le volume en tourant le bouton VOLUME dans le sens horaire ou antihoraire. Le volume doit être réglé de sorte que le niveau sonore des basses corresponde à celui des enceintes principales. Vous devez pouvoir apprécier la contribution de votre caisson de basses à l’ensemble de la sonorité sans qu’il soit dominant. Les basses doivent être sèches et précises de telle sorte que le caisson de basses reproduise le niveau exact de basses présentes dans le morceau ou la piste, ni plus ni moins. Lorsque vous installez le caisson de basses DALI SUB K-14 F sur un système audio surround, nous recommandons de sélectionner un niveau xe sur le caisson de basses et de régler la sortie du caisson de basses à l’aide de la fonction de conguration du (pré)amplicateur/récepteur surround. Si les niveaux de basse sont trop élevés, la distorsion réduira la qualité de l’écoute. Rappelez- vous que vous pouvez renforcer les basses en plaçant le caisson à proximité d’un mur ou même mieux, dans un coin (voir le chapitre 3.0 « Positionnement »).

5.3 rÉGLaGe De La frÉQuence Du fILtre

Une fois que vous avez déni la phase et le volume, vous devez régler le chevauchement de fréquences entre les enceintes principales et le caisson DALI SUB K-14 F.

5.3.1 UTILISATION DE L’ENTRÉE DE LIGNE

The crossover frequency adjustment on the subwoofer is only possible when using the LINE INPUT(S). Le réglage de la fréquence du ltre du caisson de basses est uniquement possible lors de l’utilisation de la ou les ENTRÉES DE LIGNE.UK DE DK FR CH

À l’arrière du caisson de basses, ajustez la commande de ltrage vers le haut jusqu’à ce que les basses sonnent de manière régulière, sans interruptions (plage de fréquences 40-120 Hz). Les petites enceintes demandent généralement un point de croisement élevé, tandis que les grandes enceintes admettent un point de croisement faible. Par exemple, lorsque vous utilisez votre caisson de basses DALI SUB K-14 F avec une enceinte DALI ZENSOR 1, nous recommandons un point de croisement d’environ 90 Hz. Une fois que vous avez réglé la fréquence du ltre, il est possible que vous deviez réajuster le volume pour optimiser la performance.

5.3.2 UTILISATION DE L’ENTRÉE LFE

Lorsque vous branchez le caisson DALI SUB K-14 F à de petites enceintes, par ex. DALI ZNSOR 1, nous recommandons un point de croisement d’environ 90 Hz. Celui-ci doit être indiqué dans le menu de votre (pré)amplicateur. Il peut être nécessaire d’indiquer le paramètre « petit » lorsque vous sélectionnez le type d’enceintes avant dans le menu du récepteur AV. Si vous branchez de grandes enceintes (généralement des enceintes avant posées au sol), vous pourrez choisir un point de croisement inférieur et dénir vos enceintes comme « grandes » dans le système de menus. Si vous n’êtes pas sûr de la capacité de vos enceintes, nous vous recommandons de dénir un point de croisement sufsamment élevé, de dénir vos enceintes comme « petites » et enn de réduire le point de croisement au niveau minimal tout en maintenant la régularité des basses, sans interruptions.

L’interrupteur d’ALIMENTATION est le bouton principal de MARCHE/ARRÊT. Nous recommandons d’éteindre le caisson de basses lorsqu’il n’est pas utilisé pendant de longues périodes. Lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Nous vous recommandons de TOUJOURS mettre l’interrupteur d’ALIMENTATION en position d’ARRÊT à l’arrière du caisson de basses AVANT de couper l’alimentation.

5.5 moDe marcHe / VeILLe

Le caisson de basses est doté d’un circuit intégré qui met sous tension l’amplicateur du caisson de basses lorsqu’un signal d’entrée est détecté (l’interrupteur d’ALIMENTATION doit être en position de MARCHE et le MODE D’ALIMENTATION doit être AUTO). Lorsque le caisson de basses est en position de MARCHE, la diode électroluminescente MARCHE/VEILLE s’allume en vert. Si durant 20 minutes environ, aucun signal d’entrée n’est détecté, le caisson de basses entre en mode veille et la diode électroluminescente MARCHE/VEILLE s’allume en rouge.

Attendez-vous à ce que la qualité sonore de votre nouveau caisson de basses s’améliore graduellement durant la période d’utilisation initiale. Aucun geste particulier ne doit être effectué an de roder le caisson de basses, mais sachez que le rodage peut nécessiter jusqu’à 100 heures de playback avant que la performance optimale soit atteinte (la durée exacte est fonction du niveau du playback). Écoutez de la musique normalement pour rôder le caisson de basses.40

En cas de surcharge du DALI SUB K-14 F, le circuit de sécurité intégré peut éteindre le caisson de basses. Le caisson de basses se remettra sous tension lorsque la température de l’amplicateur intégré sera de nouveau située dans une plage de fonctionnement sûre. En cas de surcharge du caisson de basses, nous vous recommandons de l’éteindre quelques minutes avant de le rallumer à nouveau. remarQue: le circuit de sécurité intégré ne vous prémunit pas contre d’éventuels dégâts provenant d’une surcharge.

Le nettoyage des surfaces du caisson de basses peut être effectué à l’aide de produits de nettoyage ménager ordinaires et d’un chiffon à microbres. Évitez l’usage de produits abrasifs ou à base d’acide, de solutions alcalines ou d’agents anti-bactériens. Évitez d’utiliser des aérosols. Évitez le contact direct des produits de nettoyage sur les enceintes. Nettoyez-les très soigneusement.

8.1 ÉVIteZ La LumIÈre DIrecte Du SoLeIL

Si elles sont exposées à la lumière directe du soleil, les surfaces du caisson de basses risquent de ternir ou de se décolorer au l du temps. Par conséquent, évitez de positionner le caisson de basses dans un endroit exposé à la lumière directe du soleil.

Les produits DALI sont conçus dans le respect des directives internationales concernant la limitation des substances dangereuses et la mise au rebut des déchets d’équipements électriques et électroniques. Le symbole de poubelle indique que le caisson de basses est conforme à ces directives. Le caisson de basses doit être recyclé ou traité conformément à ces directives. Pour tous conseils, n’hésitez pas à prendre contact avec l’autorité locale compétente dans ce domaine.

10.0 PLAQUE ArrIÈrE DE L’AMPLIFIcAtEUr (VOIr

FIGUrE 3) A) Commande VOLUME : Pour augmenter le niveau sonore, tournez la commande vers « Max », et pour le réduire, tournez vers « Min ». B) Commande FILTRE : Ajustement de la fréquence du ltre de 40 Hz à 120 Hz. C) Commutateur PHASE : Basculer la phase du caisson de basses sur 0° ou 180°. D) Entrée LIGNE : branchez le connecteur d’entrée « GAUCHE » (blanc) au connecteur de sortie de ligne RCA GAUCHE de votre (pré)amplicateur stéréo/surround. Branchez le connecteur d’entrée « DROIT » (rouge) au connecteur de sortie de ligne RCA DROIT de votre (pré) amplicateur stéréo/surround. E) Entrée LFE : branchez le connecteur d’entrée « LFE » (noir) à la sortie de ligne LFE RCA GAUCHE de votre amplificateur surround. F) Interrupteur d’ALIMENTATION : placez le bouton en position de MARCHE pour allumer le caisson de basses. Placez le bouton en position d’ARRÊT pour éteindre le caisson de basses. G) Compartiment de FUSIBLE : si vous ne parvenez pas à allumer le caisson de basses alors qu’il est branché et que l’interrupteur d’ALIMENTATION est en position de MARCHE, il est possible que le fusible ait sauté ou soit endommagé. Remplacez-le avec un fusible du même type que celui d’origine (le type de fusible est indiqué sur la plaque arrière de l’amplicateur).UK DE DK FR CH

Si le fusible saute continuellement, faites vérier le caisson de basses dans un centre de service agréé (prenez contact avec votre revendeur agréé). H) Connecteur SECTEUR : raccordez le cordon d’alimentation fourni au connecteur SECTEUR et à votre prise de courant.

I) Commutateur MODE D’ALIMENTATION:

«MARCHE » : L’alimentation du caisson de basses va être contrôlée via l’interrupteur d’ALIMENTATION. « AUTO » : lorsque l’interrupteur d’ALIMENTATION est en position de marche et qu’un signal d’entrée est détecté sur l’une des entrées, l’amplicateur du caisson de basses s’allume. En l’absence de signal pendant une période d’environ 20 minutes, l’amplicateur du caisson de basses entre en mode veille. « ARRÊT » : Le caisson de basses passera immédiatement en mode veille. J) Contact d’alimentation principale : Si vous comptez utiliser le DALI SUB K-14 F dans un pays qui utilise une tension de 120 V, vous DEVEZ basculer cet interrupteur de 220-240 V à 100-120 V. attentIon : VÉrIfIeZ Que Votre prISe De courant fournIt La tenSIon correcte aVant De BrancHer Le caISSon De BaSSeS.

11.0 cArActÉrIStIQUES tEcHNIQUES

Le Tableau 2 présente les caractéristiques essentielles de nos caissons de basses. Veuillez garder à l’esprit qu’il existe d’innombrables façons de mesurer les performances des caissons de basses ; toutefois, aucune ne vous permettra d’en évaluer réellement la sonorité. Seules vos oreilles peuvent décider quel caisson de basses est meilleur que les autres. Comme tous nos modèles, le caisson de basses DALI SUB K-14 F est conçu pour restituer la musique de manière aussi dèle que possible. Nous espérons que votre nouveau caisson de basses DALI SUB K-14 F vous procurera beaucoup de plaisir !42

Félicitations pour l’achat de votre nouveau caisson de basses DALI SUB K-14 F. An de proter au maximum de votre achat, veuillez lire ce manuel attentivement avant de déballer et d’installer le caisson de basses. Vous trouverez plus d’informations sur notre site Internet : www.dali-speakers.com ou en contactant votre revendeur DALI autorisé. N’oubliez pas de vous inscrire sur www.dali-speakers.com pour recevoir la newsletter de DALI. Nous vous souhaitons beaucoup de plaisir avec vos enceintes.

Le volume et la qualité des basses dépendent de la taille et de la forme de la pièce, ainsi que de la position du ou des caissons de basses et des enceintes. Si le caisson de basses est placé à côté ou devant un mur, les basses seront accentuées. Placer le caisson de basses dans un angle accentuera encore davantage les basses. Nous recommandons cette position, car elle maximise la sortie de basses tout en réduisant le risque de surcharge du caisson de basses. Le DALI SUB K-14 F est équipé d’un woofer dirigé vers l’avant, un port de basses dirigé vers le sol et d’un amplicateur sur une plaque métallique située à l’arrière qui peut devenir chaude lorsque le caisson de basses fonctionne. Veillez à ce que le port de basses ne soit ni bloqué ni couvert. Vériez qu’il y ait une distance d’au moins 5 cm / 2” entre la plaque métallique et l’objet le plus proche dans la pièce pour assurer une bonne ventilation. Le DALI SUB K-14 F peut être utilisé avec des pointes ou des pieds en caoutchouc sous les enceintes. Voir les gures 1 et 2. Veillez à ne pas trop serrer les écrous. L’utilisation de pointes ou de pieds en caoutchouc permet d’améliorer la qualité sonore. Vous pouvez essayer l’une et l’autre de ces solutions an d’identier celle qui produit le meilleur son dans votre installation. Gardez à l’esprit que les pointes peuvent endommager le sol.

Le DALI SUB K-14 F est doté d’un amplicateur de puissance intégré avec ltre actif. Les entrées de l’amplicateur du caisson de basses doivent être raccordées à votre (pré)amplicateur/ récepteur stéréo ou surround à l’aide d’un câble RCA (vendu séparément). remarQue: lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Le caisson de basses peut être raccordé à votre amplicateur/récepteur stéréo ou surround de deux manières:UK DE DK FR CH

1) Entrée LIGNE: le signal de l’amplicateur passe par un ltre passe-bas à l’intérieur du

caisson de basses à l’aide d’une ou des deux ENTRÉES DE LIGNE. Cette manière de raccorder le caisson de basses est généralement utilisée pour le connecter à un amplicateur/récepteur stéréo.

2) Entrée LFE: le signal de l’amplicateur est déjà ltré à l’intérieur de l’amplicateur lors de

l’utilisation du connecteur d’entrée LFE. Cette manière de raccorder le caisson de basses est généralement utilisée pour une installation surround (récepteur AV). remarQue: lorsque le caisson de basses est raccordé au système audio/de home cinema, mettez tous les autres composants en MARCHE avant de mettre le caisson de basses sous tension.

4.1 conneXIonS StÉrÉo

Si vous souhaitez utiliser le caisson de basses DALI SUB K-14 F dans une installation stéréo, votre (pré)amplicateur/récepteur stéréo doit être équipé soit de sorties de ligne RCA stéréo, soit d’une sortie de ligne RCA mono (veuillez consulter le manuel d’utilisation de votre (pré) amplicateur/récepteur stéréo). Le(s) connecteur(s) de sortie de ligne de votre (pré)amplicateur/ récepteur stéréo doivent être raccordés aux connecteurs d’ENTRÉE DE LIGNE (GAUCHE+DROIT) du caisson de basses à l’aide d’un ou de deux câbles RCA (vendus séparément).

4.2 conneXIonS SurrounD

4.2.1 ENTRÉE DE LIGNE

Utilisez les connecteurs d’ENTRÉE DE LIGNE GAUCHE ou DROIT si vous souhaitez ajuster la sortie de fréquence du caisson de basses à l’aide de la commande de ltrage du DALI SUB K-14 F. Pour utiliser cette option, veuillez raccorder le(s) connecteur(s) de sortie pour caisson de basses de votre (pré)amplicateur/récepteur surround avec les connecteurs d’ENTRÉE DE LIGNE du caisson de basses à l’aide d’un câble RCA (vendu séparément). Si le (pré)amplicateur/ récepteur surround comporte un seul connecteur de sortie pour caisson de basses, raccordez- le au connecteur GAUCHE D’ENTRÉE DE LIGNE (blanc) du caisson de basses à l’aide d’un câble RCA. Le chapitre 5.0 « Installation et réglage » fournit des instructions sur la manière d’effectuer les réglages.

Utilisez le connecteur d’entrée LFE (noir) si vous souhaitez ajuster la sortie pour caisson de basses de votre (pré)amplicateur/récepteur surround. Lorsque le connecteur d’entrée LFE est utilisé, les ltres intégrés sont contournés et la commande correspondante ne fonctionne pas. Pour utiliser cette option, raccordez la sortie pour caisson de basses du (pré)amplicateur/ récepteur surround au connecteur d’entrée LFE du DALI SUB K-14 F à l’aide d’un câble RCA (vendu séparément). Le manuel d’utilisation de votre (pré)amplicateur/récepteur surround fournit des instructions pour régler les paramètres du ltre.34

4.3 utILISatIon De DeuX caISSonS De BaSSeS DaLI SuB K-14 f

Dans la plupart des cas, l’utilisation d’un seul caisson de basses DALI SUB K-14 F fournit d’excellents résultats. L’utilisation de deux caissons de basses est possible si l’on recherche une solution stéréo sans compromis ou une pression acoustique puissante dans une installation stéréo ou surround dans de grandes pièces. Les raccordements suivent essentiellement les indications des chapitres précédents, mais pour une installation stéréo, vous devez uniquement raccorder le connecteur de sortie du canal de gauche de votre (pré)amplicateur/récepteur stéréo ou surround au connecteur de GAUCHE DE L’ENTRÉE DE LIGNE du caisson DALI SUB K-14 F placé à gauche de la pièce. De la même manière, vous devez raccorder le connecteur de sortie du canal de droite de votre (pré) amplicateur/récepteur stéréo ou surround au connecteur de DROITE DE L’ENTRÉE DE LIGNE du caisson DALI SUB K-14 F placé à droite de la pièce. Pour une installation surround, divisez le signal de sortie de votre (pré)amplicateur/récepteur surround à l’aide d’un répartiteur RCA (vendu séparément) et raccordez les deux sorties. Suivez par ailleurs les instructions ci-dessus, mais en utilisant des canaux séparés. Veuillez consulter votre revendeur DALI autorisé si vous avez d’autres questions.

5.0 INSTALLATION ET RÉGLAGE

Vériez tout d’abord que la tension du secteur correspond à l’indication à l’arrière de votre caisson DALI SUB K-14 F. attentIon: si la tension est incorrecte, il existe un risque grave que les composants électroniques du caisson de basses subissent des dommages irréversibles. Après avoir vérié la TENSION, branchez le câble d’alimentation et placez l’interrupteur d’alimentation en position de MARCHE. Vous pouvez régler le caisson de basses en utilisant les commandes situées à l’arrière du caisson (voir le chapitre 10.0 « Plaque arrière de l’amplicateur ») en suivant la méthode de réglage suivante, qui vous permettra d’obtenir les meilleurs résultats. Jouez un morceau que vous connaissez bien et contenant de préférence une basse rythmée, par exemple des timbales, une guitare basse, etc. La performance dépendant considérablement des enceintes principales, de la pièce d’écoute, de la position du caisson de basses dans la pièce et de vos préférences personnelles, plutôt que de fournir des conseils spéciques sur le paramétrage, nous vous recommandons d’essayer différents paramètres pour obtenir les meilleurs résultats d’écoute. remarQue: la position du caisson de basses a une grande incidence sur la sonorité (voir le chapitre 3.0 « Positionnement »). Une fois que vous avez décidé de la connexion que vous souhaitez utiliser et que vous avez placé le caisson de basses, vous pouvez commencer le réglage du système Vous êtes prêt à régler votre caisson de basses DALI SUB K-14 F.UK DE DK FR CH

Le commutateur PHASE du caisson de basses a deux positions : 0° ou 180°. Le réglage de phase ajustera le couplage entre le caisson de basses et les enceintes principales. Pour régler la phase, procédez comme suit:

1) Réglez le volume de votre caisson de basses un peu plus fort que vous ne le feriez

2) Dénissez le point de croisement au maximum (120 Hz).

remarQue: si vous avez raccordé le caisson de basses sur l’entrée LFE plutôt que sur l’ENTRÉE DE LIGNE, vous devez dénir le point de croisement au maximum pour le caisson de basses dans le menu de votre (pré)amplicateur/récepteur.

3) Dans votre position d’écoute, jouez un morceau comme décrit ci-dessus.

4) Alternez entre 0° et 180° tout en vous concentrant sur la sortie de basses.

Le réglage optimal du commutateur PHASE est celui où vous obtenez la sortie maximale de basses.

5.2 rÉGLaGe Du VoLume

À l’arrière du caisson de basses, vous pouvez augmenter au réduire le volume en tourant le bouton VOLUME dans le sens horaire ou antihoraire. Le volume doit être réglé de sorte que le niveau sonore des basses corresponde à celui des enceintes principales. Vous devez pouvoir apprécier la contribution de votre caisson de basses à l’ensemble de la sonorité sans qu’il soit dominant. Les basses doivent être sèches et précises de telle sorte que le caisson de basses reproduise le niveau exact de basses présentes dans le morceau ou la piste, ni plus ni moins. Lorsque vous installez le caisson de basses DALI SUB K-14 F sur un système audio surround, nous recommandons de sélectionner un niveau xe sur le caisson de basses et de régler la sortie du caisson de basses à l’aide de la fonction de conguration du (pré)amplicateur/récepteur surround. Si les niveaux de basse sont trop élevés, la distorsion réduira la qualité de l’écoute. Rappelez- vous que vous pouvez renforcer les basses en plaçant le caisson à proximité d’un mur ou même mieux, dans un coin (voir le chapitre 3.0 « Positionnement »).

5.3 rÉGLaGe De La frÉQuence Du fILtre

Une fois que vous avez déni la phase et le volume, vous devez régler le chevauchement de fréquences entre les enceintes principales et le caisson DALI SUB K-14 F.

5.3.1 UTILISATION DE L’ENTRÉE DE LIGNE

The crossover frequency adjustment on the subwoofer is only possible when using the LINE INPUT(S). Le réglage de la fréquence du ltre du caisson de basses est uniquement possible lors de l’utilisation de la ou les ENTRÉES DE LIGNE.36 À l’arrière du caisson de basses, ajustez la commande de ltrage vers le haut jusqu’à ce que les basses sonnent de manière régulière, sans interruptions (plage de fréquences 40-120 Hz). Les petites enceintes demandent généralement un point de croisement élevé, tandis que les grandes enceintes admettent un point de croisement faible. Par exemple, lorsque vous utilisez votre caisson de basses DALI SUB K-14 F avec une enceinte DALI ZENSOR 1, nous recommandons un point de croisement d’environ 90 Hz. Une fois que vous avez réglé la fréquence du ltre, il est possible que vous deviez réajuster le volume pour optimiser la performance.

5.3.2 UTILISATION DE L’ENTRÉE LFE

Lorsque vous branchez le caisson DALI SUB K-14 F à de petites enceintes, par ex. DALI ZNSOR 1, nous recommandons un point de croisement d’environ 90 Hz. Celui-ci doit être indiqué dans le menu de votre (pré)amplicateur. Il peut être nécessaire d’indiquer le paramètre « petit » lorsque vous sélectionnez le type d’enceintes avant dans le menu du récepteur AV. Si vous branchez de grandes enceintes (généralement des enceintes avant posées au sol), vous pourrez choisir un point de croisement inférieur et dénir vos enceintes comme « grandes » dans le système de menus. Si vous n’êtes pas sûr de la capacité de vos enceintes, nous vous recommandons de dénir un point de croisement sufsamment élevé, de dénir vos enceintes comme « petites » et enn de réduire le point de croisement au niveau minimal tout en maintenant la régularité des basses, sans interruptions.

L’interrupteur d’ALIMENTATION est le bouton principal de MARCHE/ARRÊT. Nous recommandons d’éteindre le caisson de basses lorsqu’il n’est pas utilisé pendant de longues périodes. Lorsque vous changez les raccordements, débranchez toujours le caisson de basses pour éviter de l’endommager. Nous vous recommandons de TOUJOURS mettre l’interrupteur d’ALIMENTATION en position d’ARRÊT à l’arrière du caisson de basses AVANT de couper l’alimentation.

5.5 moDe marcHe / VeILLe

Le caisson de basses est doté d’un circuit intégré qui met sous tension l’amplicateur du caisson de basses lorsqu’un signal d’entrée est détecté (l’interrupteur d’ALIMENTATION doit être en position de MARCHE et le MODE D’ALIMENTATION doit être AUTO). Lorsque le caisson de basses est en position de MARCHE, la diode électroluminescente MARCHE/VEILLE s’allume en vert. Si durant 20 minutes environ, aucun signal d’entrée n’est détecté, le caisson de basses entre en mode veille et la diode électroluminescente MARCHE/VEILLE s’allume en rouge.

Attendez-vous à ce que la qualité sonore de votre nouveau caisson de basses s’améliore graduellement durant la période d’utilisation initiale. Aucun geste particulier ne doit être effectué an de roder le caisson de basses, mais sachez que le rodage peut nécessiter jusqu’à 100 heures de playback avant que la performance optimale soit atteinte (la durée exacte est fonction du niveau du playback). Écoutez de la musique normalement pour rôder le caisson de basses.UK DE DK FR CH

En cas de surcharge du DALI SUB K-14 F, le circuit de sécurité intégré peut éteindre le caisson de basses. Le caisson de basses se remettra sous tension lorsque la température de l’amplicateur intégré sera de nouveau située dans une plage de fonctionnement sûre. En cas de surcharge du caisson de basses, nous vous recommandons de l’éteindre quelques minutes avant de le rallumer à nouveau. remarQue: le circuit de sécurité intégré ne vous prémunit pas contre d’éventuels dégâts provenant d’une surcharge.

Le nettoyage des surfaces du caisson de basses peut être effectué à l’aide de produits de nettoyage ménager ordinaires et d’un chiffon à microbres. Évitez l’usage de produits abrasifs ou à base d’acide, de solutions alcalines ou d’agents anti-bactériens. Évitez d’utiliser des aérosols. Évitez le contact direct des produits de nettoyage sur les enceintes. Nettoyez-les très soigneusement.

8.1 ÉVIteZ La LumIÈre DIrecte Du SoLeIL

Si elles sont exposées à la lumière directe du soleil, les surfaces du caisson de basses risquent de ternir ou de se décolorer au l du temps. Par conséquent, évitez de positionner le caisson de basses dans un endroit exposé à la lumière directe du soleil.

Les produits DALI sont conçus dans le respect des directives internationales concernant la limitation des substances dangereuses et la mise au rebut des déchets d’équipements électriques et électroniques. Le symbole de poubelle indique que le caisson de basses est conforme à ces directives. Le caisson de basses doit être recyclé ou traité conformément à ces directives. Pour tous conseils, n’hésitez pas à prendre contact avec l’autorité locale compétente dans ce domaine.

10.0 PLAQuE ARRIÈRE DE L’AMPLIFICATEuR (VOIR

FIGuRE 3) A) Commande VOLUME : Pour augmenter le niveau sonore, tournez la commande vers « Max », et pour le réduire, tournez vers « Min ». B) Commande FILTRE : Ajustement de la fréquence du ltre de 40 Hz à 120 Hz. C) Commutateur PHASE : Basculer la phase du caisson de basses sur 0° ou 180°. D) Entrée LIGNE : branchez le connecteur d’entrée « GAUCHE » (blanc) au connecteur de sortie de ligne RCA GAUCHE de votre (pré)amplicateur stéréo/surround. Branchez le connecteur d’entrée « DROIT » (rouge) au connecteur de sortie de ligne RCA DROIT de votre (pré) amplicateur stéréo/surround. E) Entrée LFE : branchez le connecteur d’entrée « LFE » (noir) à la sortie de ligne LFE RCA GAUCHE de votre amplicateur surround. F) Interrupteur d’ALIMENTATION : placez le bouton en position de MARCHE pour allumer le caisson de basses. Placez le bouton en position d’ARRÊT pour éteindre le caisson de basses. G) Compartiment de FUSIBLE : si vous ne parvenez pas à allumer le caisson de basses alors qu’il est branché et que l’interrupteur d’ALIMENTATION est en position de MARCHE, il est possible que le fusible ait sauté ou soit endommagé. Remplacez-le avec un fusible du même type que celui d’origine (le type de fusible est indiqué sur la plaque arrière de l’amplicateur).38 Si le fusible saute continuellement, faites vérier le caisson de basses dans un centre de service agréé (prenez contact avec votre revendeur agréé). H) Connecteur SECTEUR : raccordez le cordon d’alimentation fourni au connecteur SECTEUR et à votre prise de courant.

I) Commutateur MODE D’ALIMENTATION:

«MARCHE » : L’alimentation du caisson de basses va être contrôlée via l’interrupteur d’ALIMENTATION. « AUTO » : lorsque l’interrupteur d’ALIMENTATION est en position de marche et qu’un signal d’entrée est détecté sur l’une des entrées, l’amplicateur du caisson de basses s’allume. En l’absence de signal pendant une période d’environ 20 minutes, l’amplicateur du caisson de basses entre en mode veille. « ARRÊT » : Le caisson de basses passera immédiatement en mode veille. J) Contact d’alimentation principale : Si vous comptez utiliser le DALI SUB K-14 F dans un pays qui utilise une tension de 120 V, vous DEVEZ basculer cet interrupteur de 220-240 V à 100-120 V. attentIon : VÉrIfIeZ Que Votre prISe De courant fournIt La tenSIon correcte aVant De BrancHer Le caISSon De BaSSeS.

11.0 CARACTÉRISTIQuES TECHNIQuES

Le Tableau 2 présente les caractéristiques essentielles de nos caissons de basses. Veuillez garder à l’esprit qu’il existe d’innombrables façons de mesurer les performances des caissons de basses ; toutefois, aucune ne vous permettra d’en évaluer réellement la sonorité. Seules vos oreilles peuvent décider quel caisson de basses est meilleur que les autres. Comme tous nos modèles, le caisson de basses DALI SUB K-14 F est conçu pour restituer la musique de manière aussi dèle que possible. Nous espérons que votre nouveau caisson de basses DALI SUB K-14 F vous procurera beaucoup de plaisir !UK DE DK FR CH
