Lagoon 5200 - Pompe Waldbeck - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de bassin / fontaine
Marque	Waldbeck
Modèle	Lagoon 5200
Alimentation	220 V ~ 50 Hz
Puissance	40 W
Hauteur de refoulement maximale	4,8 m
Débit maximal	5200 L/h
Matériau	Plastique
Profondeur d'installation	20 cm à 4,8 m sous la surface
Régulation du débit	Oui, par buse de réglage
Filtre intégré	Oui, panier filtre amovible
Protection contre la marche à vide	Ne pas faire fonctionner sans eau
Température d'eau	Inférieure à 50 °C
Type d'eau	Eau douce
Entretien	Nettoyage régulier du panier filtre et de l'hélice
Stockage hivernal	Dans un environnement hors gel, de préférence dans l'eau
Sécurité	Ne pas ouvrir le boîtier moteur
Pièces détachées	Hélice, joint torique, panier filtre, bloc moteur
Utilisation	Bassins, cascades, fontaines, filtres d'aquarium
Accessoires fournis	Raccords 3/4" à 1", manchon, joint

FOIRE AUX QUESTIONS - Lagoon 5200 Waldbeck

Comment installer la pompe Lagoon 5200 ?

Fixez un câble de remorquage pour pouvoir la sortir de l'eau. Branchez les tuyaux adaptés. Installez la pompe à au moins 20 cm et au maximum 4,8 m sous la surface de l'eau. Ne la placez pas dans la boue. Protégez le cordon d'alimentation.

Quelle est la hauteur de refoulement maximale ?

La hauteur de refoulement maximale de la Lagoon 5200 est de 4,8 mètres.

Comment nettoyer le panier filtre ?

Tournez le panier filtre pour le retirer. Nettoyez-le à l'eau claire. Remettez-le en place en tournant. Ne faites jamais fonctionner la pompe sans le panier filtre.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique. Assurez-vous que la pompe n'a pas surchauffé (laissez refroidir). Vérifiez que le rotor n'est pas bloqué. Ajoutez de l'eau si nécessaire.

La pompe fait du bruit, que faire ?

Un bruit anormal peut venir d'un blocage dans le boîtier du filtre ou d'un arbre endommagé. Éliminez le blocage. Si l'arbre en céramique est usé, remplacez-le.

Comment régler le débit ?

Utilisez la buse de réglage (bouton bleu) pour ajuster la vitesse d'écoulement. Tournez-le pour augmenter ou diminuer le débit.

Peut-on utiliser la pompe en hiver ?

Il est recommandé de sortir la pompe de l'eau en hiver et de la stocker dans un environnement hors gel, idéalement dans un récipient rempli d'eau pour éviter que le joint torique ne se dessèche.

Quelles sont les consignes de sécurité importantes ?

Ne retirez aucun capot, ne faites jamais fonctionner la pompe à vide, utilisez uniquement dans de l'eau douce à moins de 50 °C, et faites réparer par un professionnel. Ne touchez pas la prise avec les mains mouillées.

Comment démonter le bloc moteur pour nettoyage ?

Faites glisser le commutateur bleu vers la gauche pour ouvrir le bloc moteur. Tournez-le dans le sens antihoraire pour le retirer. Nettoyez ou remplacez l'hélice. Assurez-vous que le joint torique est correctement en place.

Où trouver des pièces de rechange ?

Utilisez uniquement des pièces approuvées par le fabricant. Contactez le service client de Waldbeck ou un revendeur agréé. Les pièces courantes incluent l'hélice, le joint torique et le panier filtre.

MODE D'EMPLOI Lagoon 5200 Waldbeck

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et à d'autres informations concernant le produit.

Consignes de sécurité 18

Aperçu de l'appareil 19

Mise en marche / maintenance 20

Résolution des problèmes 21

Informations sur le recyclage 22

Fabricant et importateur (UK) 22

FICHE TECHNIQUE

Article Lagoon 3000 Lagoon 4500
Alimentation 220 V ~ 50 Hz 220 V ~ 50 Hz
Puissance 10 W 30 W
Hauteur de refoulement maximale	2 m 4 m
Débit 3000 litres/heure 4500 litres/heure

Article Lagoon 3600 Lagoon 5200
Alimentation 220 V ~ 50 Hz	220 V ~ 50 Hz
Puissance 20 W 40 W
Hauteur de refoulement maximale	2,8 m 4,8 m
Débit 3600 litres/heure 5	200 litres/heure

CONSIGNES DE SÉCURITÉ

• Pour réduire les risques d'électrocution, ne retirez aucun des capots. L'appareil contient des pièces inaccessibles à l'utilisateur.
• La plaque d'identifi cation se trouve à l'arrière de l'appareil.
• Ne placez pas de récipients remplis de liquide, tels que des vases ou des arrosoirs.
• Ne laissez pas tomber d'objets métalliques sur cet appareil.
• Ne placez pas d'objets lourds sur cet appareil.
• Utilisez uniquement des pièces et accessoires approuvés par le fabricant.
• Débranchez la fi che de la prise murale en cas de pluie, d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période. De cette façon, vous pouvez éviter les dommages.
• Faites réparer l'appareil par des professionnels qualifi és uniquement.
• Une réparation est nécessaire si le périphérique a été endommagé de quelque manière que ce soit, c'est-à-dire si des objets sont tombé dessus, s'il n'a pas fonctionné correctement ou s'il est tombé. N'essayez pas de réparer l'appareil vous-même. Ouvrir le couvercle vous expose à un risque de choc électrique ou d'autres blessures.
• Ne tirez pas sur le cordon, ne le pliez pas et ne placez pas d'objets lourds dessus.
• Ne touchez pas la fi che avec les mains mouillées.
• Ne placez pas de sources de fl ammes nues, par exemple des bougies allumées, sur l'appareil.
• Ne faites jamais fonctionner la pompe à vide.
• Ne connectez jamais l'appareil à l'alimentation de secteur. Il est conçu pour un fonctionnement en courant continu uniquement.
• Utilisez la pompe uniquement dans des bassins d'eau douce à des températures pouvant inférieures à 50 °C.
• La pompe convient aux bassins de rétention, aux cascades, aux fontaines ou aux fi Itres d'aquarium.

MISE EN GARDE

Risque de blessure ! n'ouvrez jamais le boîtier du moteur, il y a danger de mort.

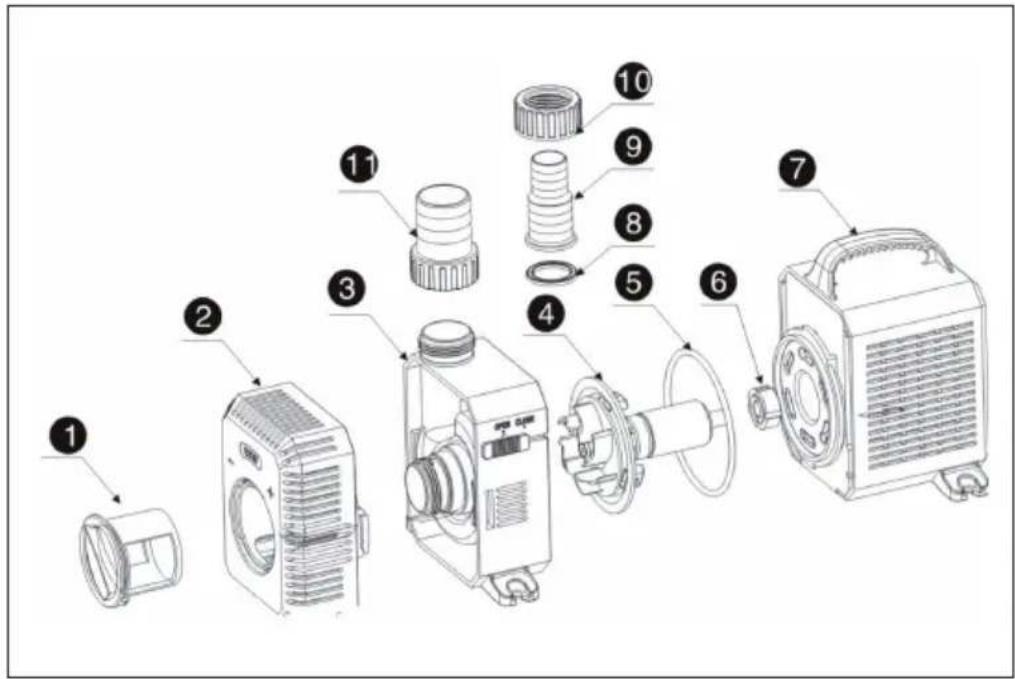

APERÇU DE L'APPAREIL

1 Buse de réglage 7 Bloc moteur
2 Panier filtre 8 Rondelle
3 Carter de la pompe 9 Raccord 3/4" > 1"
4 Ensemble rotor 10 Manchon de raccord
5 Joint torique 11 Raccord 1 1/4"
6 Roulement

FR

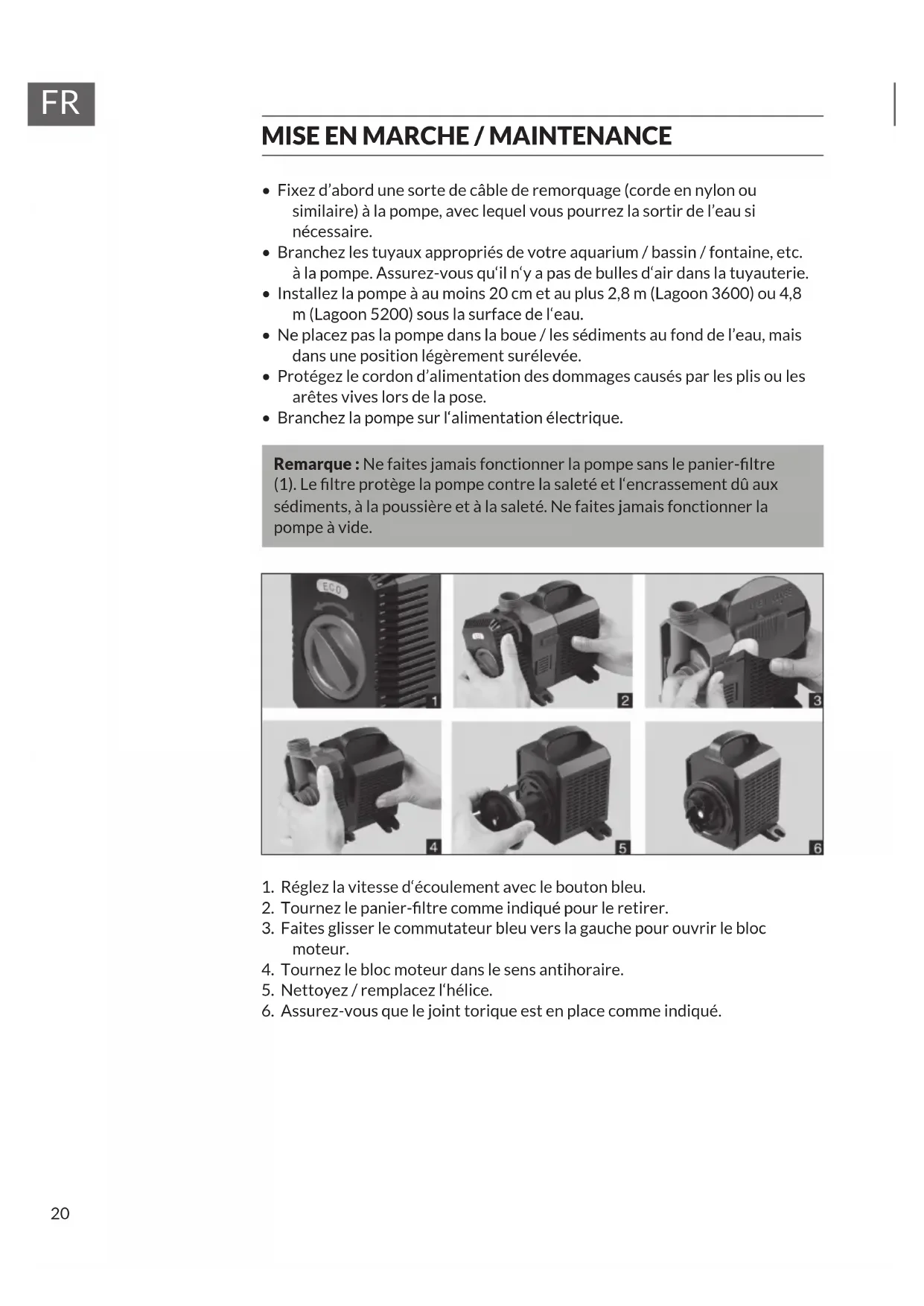

MISE EN MARCHE / MAINTENANCE

• Fixez d'abord une sorte de câble de remorquage (corde en nylon ou similaire) à la pompe, avec lequel vous pourrez la sortir de l'eau si nécessaire.
• Branchez les tuyaux appropriés de votre aquarium / bassin / fontaine, etc. à la pompe. Assurez-vous qu'il n'y a pas de bulles d'air dans la tuyauterie.
• Installez la pompe à au moins 20 cm et au plus 2,8 m (Lagoon 3600) ou 4,8 m (Lagoon 5200) sous la surface de l'eau.
• Ne placez pas la pompe dans la boue / les sédiments au fond de l'eau, mais dans une position légèrement surélevée.
• Protégez le cordon d'alimentation des dommages causés par les plis ou les arêtes vives lors de la pose.
• Branchez la pompe sur l'alimentation électrique.

Remarque : Ne faites jamais fonctionner la pompe sans le panier-filtre (1). Le filtre protège la pompe contre la saleté et l'encrassement dû aux sédiments, à la poussière et à la saleté. Ne faites jamais fonctionner la pompe à vide.

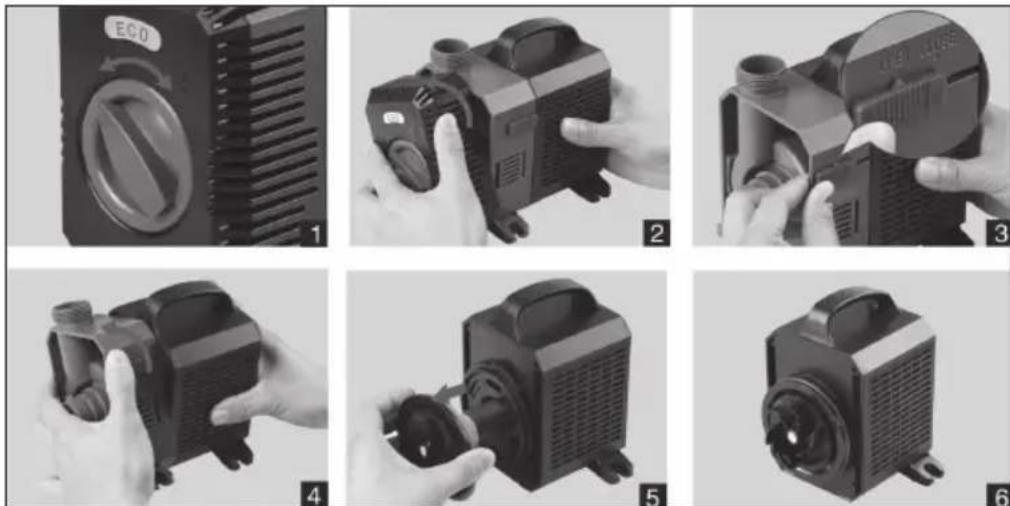

1. Réglez la vitesse d'écoulement avec le bouton bleu.
2. Tournez le panier-filtre comme indiqué pour le retirer.
3. Faites glisser le commutateur bleu vers la gauche pour ouvrir le bloc moteur.
4. Tournez le bloc moteur dans le sens antihoraire.
5. Nettoyez / remplacez l'hélice.
6. Assurez-vous que le joint torique est en place comme indiqué.

Remarque : En hiver, sortez la pompe de l'eau et rangez-la dans un environnement hors gel, si possible dans un récipient rempli d'eau, afin d'éviter que le joint torique ne se dessèche. Nettoyez soigneusement la pompe et vérifiez qu'elle n'est pas endommagée après le remontage.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
La pompe ne fonctionne pas.	Pas de courant. Branchez dans une prise.
	Surchauffe. Laissez l'appareil refroidir.
	Rotor bloqué. Eliminez le blocage.
	Pas d'eau. Ajoutez de l'eau.
La pompe fait un bruit désagréable / fort .	Le boîtier du filtre est bloqué ou l'arbre est endommagé.	Eliminez le blocage.
	L'arbre en céramique ou son support portent des traces d'usure importantes.	Remplacez l'arbre ou son support.
Puissance de refoulement insuffisante	La soupape est fermée ou bouchée.	Ouvrez / nettoyez la soupape.
	Le panier-filtre est bouché / bloqué.	Nettoyez le panier- filtre.
	Roue à aubes endommagée.	Remplacez la roue à aubes.
	Tension insuffisante Branchez la pompe sur une tension appropriée.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
