Lagoon 3600 - Pompe Waldbeck - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Lagoon 3600 Waldbeck au format PDF.
| Caractéristiques techniques | Débit maximal : 3600 L/h |
|---|---|
| Type de pompe | Pompe submersible |
| Alimentation | 230 V, 50 Hz |
| Consommation électrique | 300 W |
| Profondeur d'immersion | Jusqu'à 7 mètres |
| Utilisation | Idéale pour le drainage d'eau, l'arrosage et le transfert d'eau |
| Maintenance | Nettoyage régulier du filtre et vérification des connexions électriques |
| Sécurité | Protection contre la surchauffe et l'immersion |
| Poids | Environ 5 kg |
| Dimensions | Dimensions compactes pour un rangement facile |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Lagoon 3600 Waldbeck
Questions des utilisateurs sur Lagoon 3600 Waldbeck
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe au format PDF gratuitement ! Retrouvez votre notice Lagoon 3600 - Waldbeck et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Lagoon 3600 de la marque Waldbeck.
MODE D'EMPLOI Lagoon 3600 Waldbeck
Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et à d'autres informations concernant le produit.
Consignes de sécurité 18
Aperçu de l'appareil 19
Mise en marche / maintenance 20
Résolution des problèmes 21
Informations sur le recyclage 22
Fabricant et importateur (UK) 22
FICHE TECHNIQUE
| Article Lagoon 3000 Lagoon 4500 | ||
| Alimentation 220 V ~ 50 Hz | 220 V ~ 50 Hz | |
| Puissance 10 W 30 W | ||
| Hauteur de refoulement maximale | 2 m 4 m | |
| Débit 3000 litres/heure 4500 litres/heure |
| Article Lagoon 3600 Lagoon 5200 | ||
| Alimentation 220 V ~ 50 Hz | 220 V ~ 50 Hz | |
| Puissance 20 W 40 W | ||
| Hauteur de refoulement maximale | 2,8 m 4,8 m | |
| Débit 3600 litres/heure 5 | 200 litres/heure |
CONSIGNES DE SÉCURITÉ
- Pour réduire les risques d'électrocution, ne retirez aucun des capots. L'appareil contient des pièces inaccessibles à l'utilisateur.
- La plaque d'identifi cation se trouve à l'arrière de l'appareil.
- Ne placez pas de récipients remplis de liquide, tels que des vases ou des arrosoirs.
- Ne laissez pas tomber d'objets métalliques sur cet appareil.
- Ne placez pas d'objets lourds sur cet appareil.
- Utilisez uniquement des pièces et accessoires approuvés par le fabricant.
- Débranchez la fi che de la prise murale en cas de pluie, d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période. De cette façon, vous pouvez éviter les dommages.
- Faites réparer l'appareil par des professionnels qualifi és uniquement.
- Une réparation est nécessaire si le périphérique a été endommagé de quelque manière que ce soit, c'est-à-dire si des objets sont tombé dessus, s'il n'a pas fonctionné correctement ou s'il est tombé. N'essayez pas de réparer l'appareil vous-même. Ouvrir le couvercle vous expose à un risque de choc électrique ou d'autres blessures.
- Ne tirez pas sur le cordon, ne le pliez pas et ne placez pas d'objets lourds dessus.
- Ne touchez pas la fi che avec les mains mouillées.
- Ne placez pas de sources de fl ammes nues, par exemple des bougies allumées, sur l'appareil.
- Ne faites jamais fonctionner la pompe à vide.
- Ne connectez jamais l'appareil à l'alimentation de secteur. Il est conçu pour un fonctionnement en courant continu uniquement.
- Utilisez la pompe uniquement dans des bassins d'eau douce à des températures pouvant inférieures à 50 °C.
- La pompe convient aux bassins de rétention, aux cascades, aux fontaines ou aux fi Itres d'aquarium.
MISE EN GARDE
Risque de blessure ! n'ouvrez jamais le boîtier du moteur, il y a danger de mort.

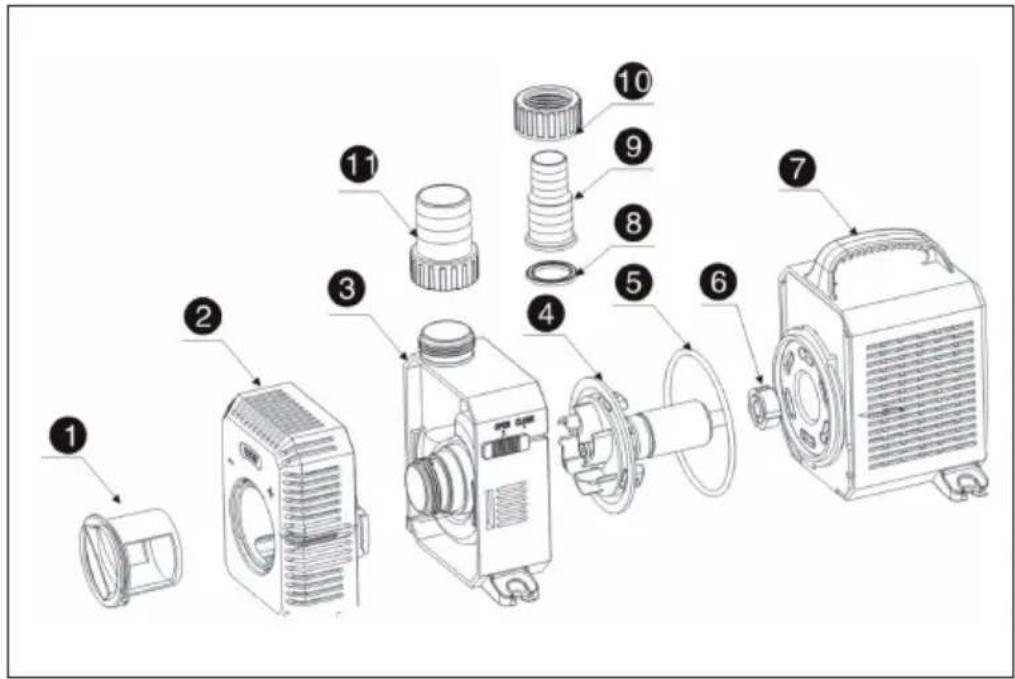

APERÇU DE L'APPAREIL
| 1 Buse de réglage 7 Bloc moteur | ||
| 2 Panier filtre 8 Rondelle | ||
| 3 Carter de la pompe 9 Raccord 3/4" > 1" | ||
| 4 Ensemble rotor 10 Manchon de raccord | ||
| 5 Joint torique 11 Raccord 1 1/4" | ||
| 6 Roulement |
FR

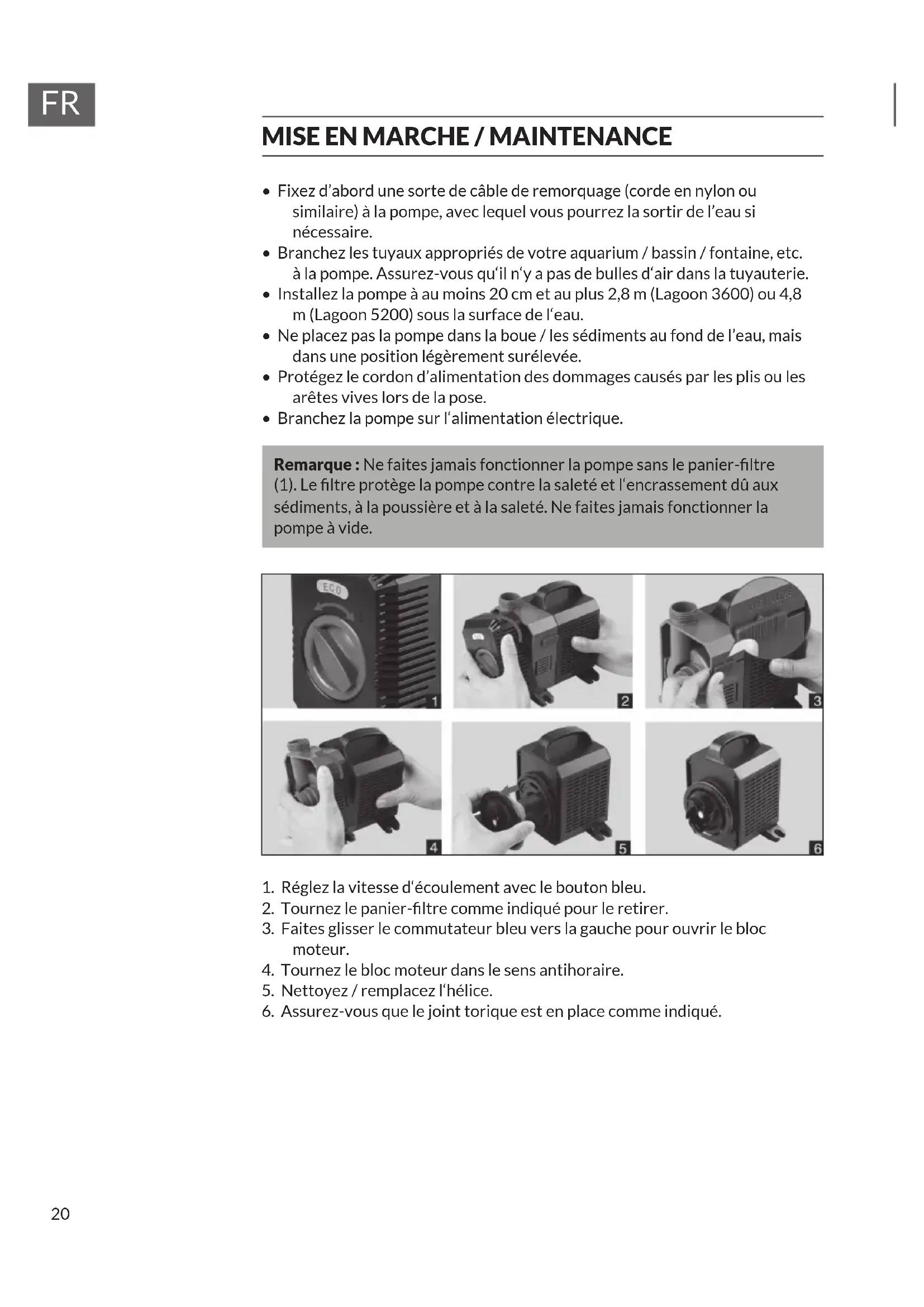

MISE EN MARCHE / MAINTENANCE
- Fixez d'abord une sorte de câble de remorquage (corde en nylon ou similaire) à la pompe, avec lequel vous pourrez la sortir de l'eau si nécessaire.
- Branchez les tuyaux appropriés de votre aquarium / bassin / fontaine, etc. à la pompe. Assurez-vous qu'il n'y a pas de bulles d'air dans la tuyauterie.
- Installez la pompe à au moins 20 cm et au plus 2,8 m (Lagoon 3600) ou 4,8 m (Lagoon 5200) sous la surface de l'eau.
- Ne placez pas la pompe dans la boue / les sédiments au fond de l'eau, mais dans une position légèrement surélevée.
- Protégez le cordon d'alimentation des dommages causés par les plis ou les arêtes vives lors de la pose.
- Branchez la pompe sur l'alimentation électrique.
Remarque : Ne faites jamais fonctionner la pompe sans le panier-filtre (1). Le filtre protège la pompe contre la saleté et l'encrassement dû aux sédiments, à la poussière et à la saleté. Ne faites jamais fonctionner la pompe à vide.

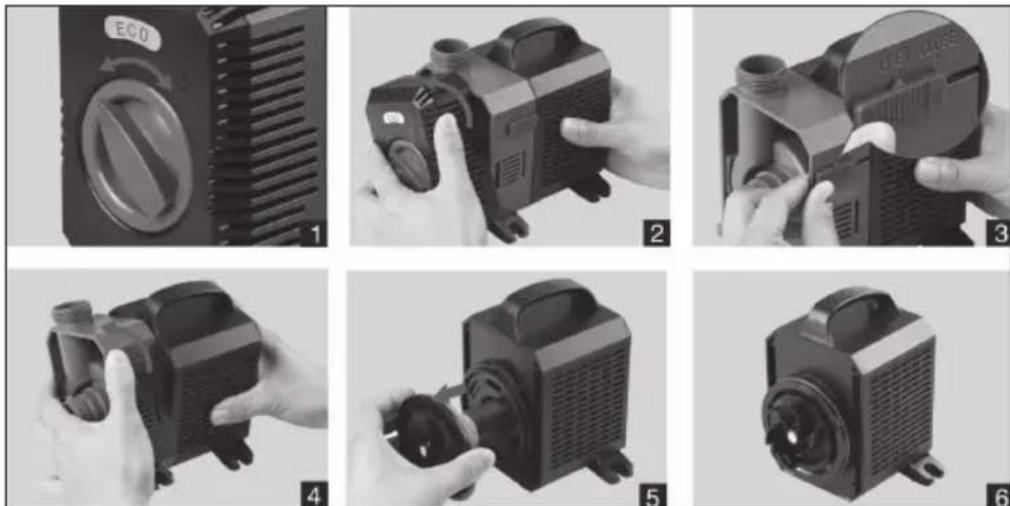

- Réglez la vitesse d'écoulement avec le bouton bleu.
- Tournez le panier-filtre comme indiqué pour le retirer.
- Faites glisser le commutateur bleu vers la gauche pour ouvrir le bloc moteur.
- Tournez le bloc moteur dans le sens antihoraire.
- Nettoyez / remplacez l'hélice.
- Assurez-vous que le joint torique est en place comme indiqué.
Remarque : En hiver, sortez la pompe de l'eau et rangez-la dans un environnement hors gel, si possible dans un récipient rempli d'eau, afin d'éviter que le joint torique ne se dessèche. Nettoyez soigneusement la pompe et vérifiez qu'elle n'est pas endommagée après le remontage.
RÉSOLUTION DES PROBLÈMES
| Problème Cause possible | Solution | |
| La pompe ne fonctionne pas. | Pas de courant. Branchez dans une prise. | |
| Surchauffe. Laissez l'appareil refroidir. | ||
| Rotor bloqué. Eliminez le blocage. | ||
| Pas d'eau. Ajoutez de l'eau. | ||
| La pompe fait un bruit désagréable / fort . | Le boîtier du filtre est bloqué ou l'arbre est endommagé. | Eliminez le blocage. |
| L'arbre en céramique ou son support portent des traces d'usure importantes. | Remplacez l'arbre ou son support. | |
| Puissance de refoulement insuffisante | La soupape est fermée ou bouchée. | Ouvrez / nettoyez la soupape. |
| Le panier-filtre est bouché / bloqué. | Nettoyez le panier- filtre. | |
| Roue à aubes endommagée. | Remplacez la roue à aubes. | |
| Tension insuffisante Branchez la pompe sur une tension appropriée. | ||
INFORMATIONS SUR LE RECYCLAGE
S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
