BEDIENUNGSANLEITUNG Lagoon 3600 Waldbeck

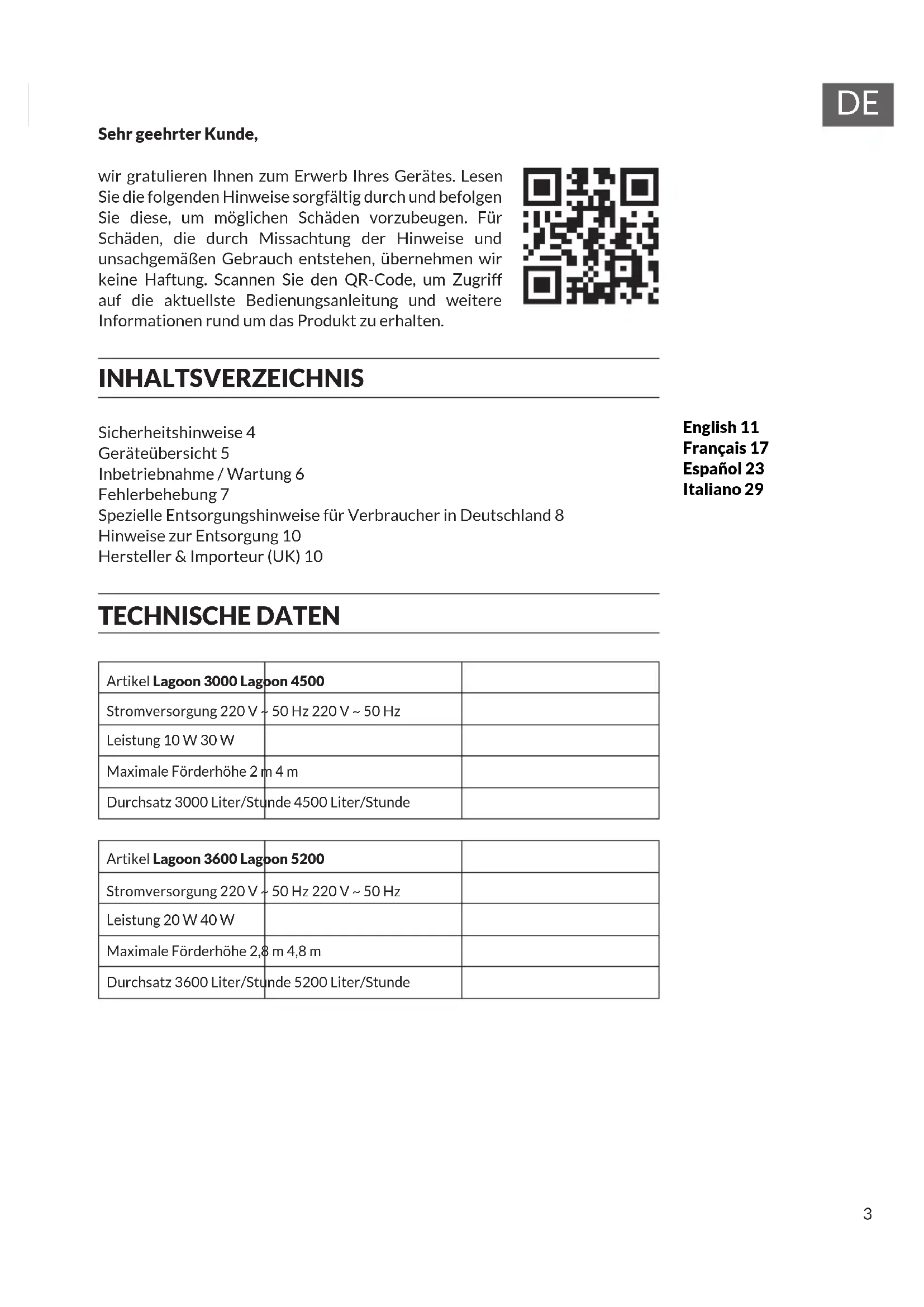

English 11 Français 17 Español 23 Italiano 29 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Sicherheitshinweise 4 Geräteübersicht 5 Inbetriebnahme / Wartung 6 Fehlerbehebung 7 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 8 Hinweise zur Entsorgung 10 Hersteller & Importeur (UK) 10 TECHNISCHE DATEN Artikel Lagoon 3000 Lagoon 4500 Stromversorgung 220 V ~ 50 Hz 220 V ~ 50 Hz Leistung 10 W 30 W Maximale Förderhöhe 2 m 4 m Durchsatz 3000 Liter/Stunde 4500 Liter/Stunde Artikel Lagoon 3600 Lagoon 5200 Stromversorgung 220 V ~ 50 Hz 220 V ~ 50 Hz Leistung 20 W 40 W Maximale Förderhöhe 2,8 m 4,8 m Durchsatz 3600 Liter/Stunde 5200 Liter/Stunde4

• Um die Gefahr von Stromschlägen zu reduzieren entfernen Sie keine der Abdeckungen. Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind.

• Die Gerätekennzeichnung be ndet sich auf der Rückseite des Geräts.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Gießkannen, darauf ab.

• Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf dieses Gerät.

• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.

• Ziehen Sie den Stecker aus der Steckdose wenn es gewittert, stürmt oder Sie das Gerät längere Zeit nicht benutzen. So können Sie Schäden vorbeugen.

• Lassen Sie Reparaturen nur von quali zierten Fachkräften durchführen.

• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Versuchen Sie nicht das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.

• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.

• Fassen Sie den Stecker nicht mit nassen Händen an.

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.

• Lassen Sie die Pumpe nie leer laufen.

• Verbinden Sie das Gerät niemals mit einer Wechselstrom. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.

• Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50°C.

• Die Pumpe ist geeignet um Teich lter, Wasserfälle, Springbrunnen oder Aquarien lter zu betreiben. WARNUNG Verletzungsgefahr! Öff nen Sie niemals das Motorgehäuse, andernfalls besteht Lebensgefahr.5

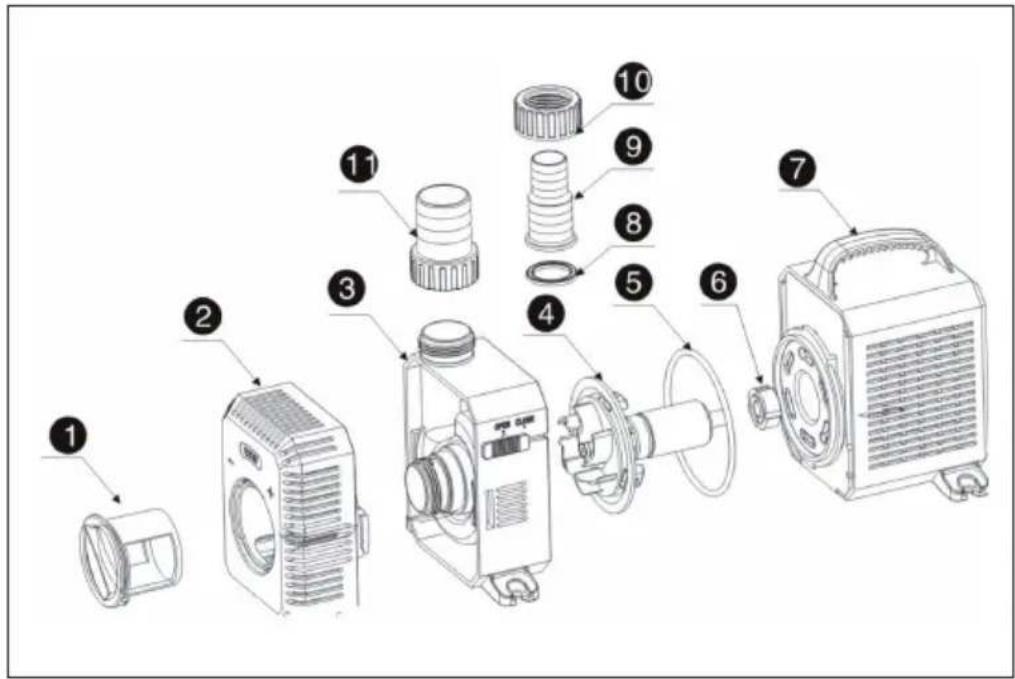

1 Einstelldüse 7 Motor-Block 2 Filterkorb 8 Unterlegscheibe 3 Pumpen-Gehäuse 9 3/4“ > 1“ Anschluss 4 Rotor-Baugruppe 10 Anschlussmuffe 5 O-Ring 11 1 1/4“ Anschluss 6 Lager6

INBETRIEBNAHME / WARTUNG

• Befestigen Sie zunächst eine Art Schleppseil (Nylonschnur o.ä.) an der Pumpe, mit dem sie diese bei Bedarf aus dem Wasser ziehen können.

• Schließen Sie die entsprechenden Schläuche Ihres Aquariums/Teichs/ Springbrunnens etc. an der Pumpe an. Stellen Sie sicher, dass sich keine Luftblasen im Rohrsystem benden.

• Installieren Sie die Pumpe mindestens 20 cm und höchstens 2,8 m (Lagoon 3600) bzw. 4,8 m (Lagoon 5200) unter der Wasseroberäche.

• Stellen Sie die Pumpe nicht in den Schmutz/Bodensatz auf dem Grund des Wasser, sondern in eine etwas erhöhte Position.

• Schützen Sie das Stromkabel vor Beschädigungen durch Knicken und/oder scharfe Kanten, wenn Sie es verlegen.

• Schließen Sie die Pumpe an die Steckdose an. Hinweis: Betreiben Sie die Pumpe nie ohne den Filterkorb (1). Der Filter schützt die Pumpe vor Verschmutzungen und Verstopfungen durch Bodensatz, Staub und Schmutz. Betreiben Sie die Pumpe nicht im Trockenen.

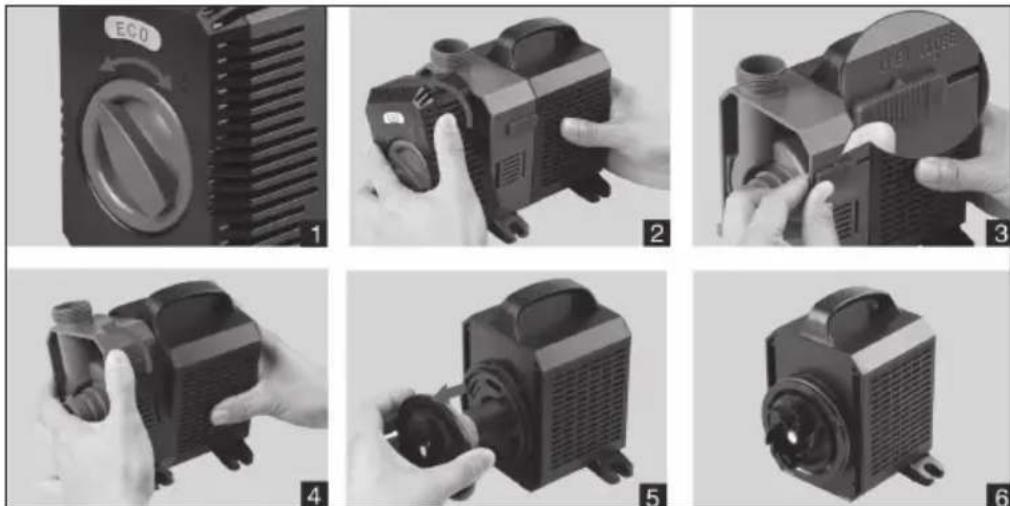

1. Stellen Sie an dem blauen Regler die Fließgeschwindigkeit ein.

2. Drehen Sie den Filterkorb wie in der Abbildung zu sehen, um ihn

3. Schieben Sie den blauen Schalter nach links, um den Motorblock zu öffnen.

4. Drehen Sie den Motorblock gegen den Uhrzeigersinn.

5. Säubern / tauschen Sie den Propeller.

6. Stellen Sie sicher, dass der O-Ring wie in der Abbildung gezeigt sitzt.7

Hinweis: Nehmen Sie die Pumpe im Winter aus dem Wasser und lagern Sie sie in frostfreier Umgebung, wenn möglich in einem mit Wasser gefüllten Behälter, um den O-Ring vor Austrocknung und . Säubern Sie die Pumpe sorgfältig und prüfen Sie nach erneutem Zusammenbau auf etwaige Schäden. FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsansatz Pumpe funktioniert nicht. Kein Strom. Mit Steckdose verbinden. Überhitzung. Gerät abkühlen lassen. Rotor blockiert. Blockaden beseitigen. Kein Wasser. Wasser hinzufügen. Pumpe gibt störende/laute Geräusche ab. Filtergehäuse blockiert oder Schaft beschädigt. Blockaden beseitigen. Keramischer Schaft oder Aufnahme haben starke Gebrauchsspuren. Schaft oder Aufnahme ersetzen. Ungenügende Wasser- Förderleistung Ventil geschlossen oder verstopft Ventil öffnen / reinigen Filterkorb verstopft/ blockiert. Filterkorb reinigen. Impeller beschädigt.. Impeller auswechseln. Zu niedrige Spannung An passender Spannung anschließen.8

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet, 1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und 2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.9

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e- back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.10

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom11
