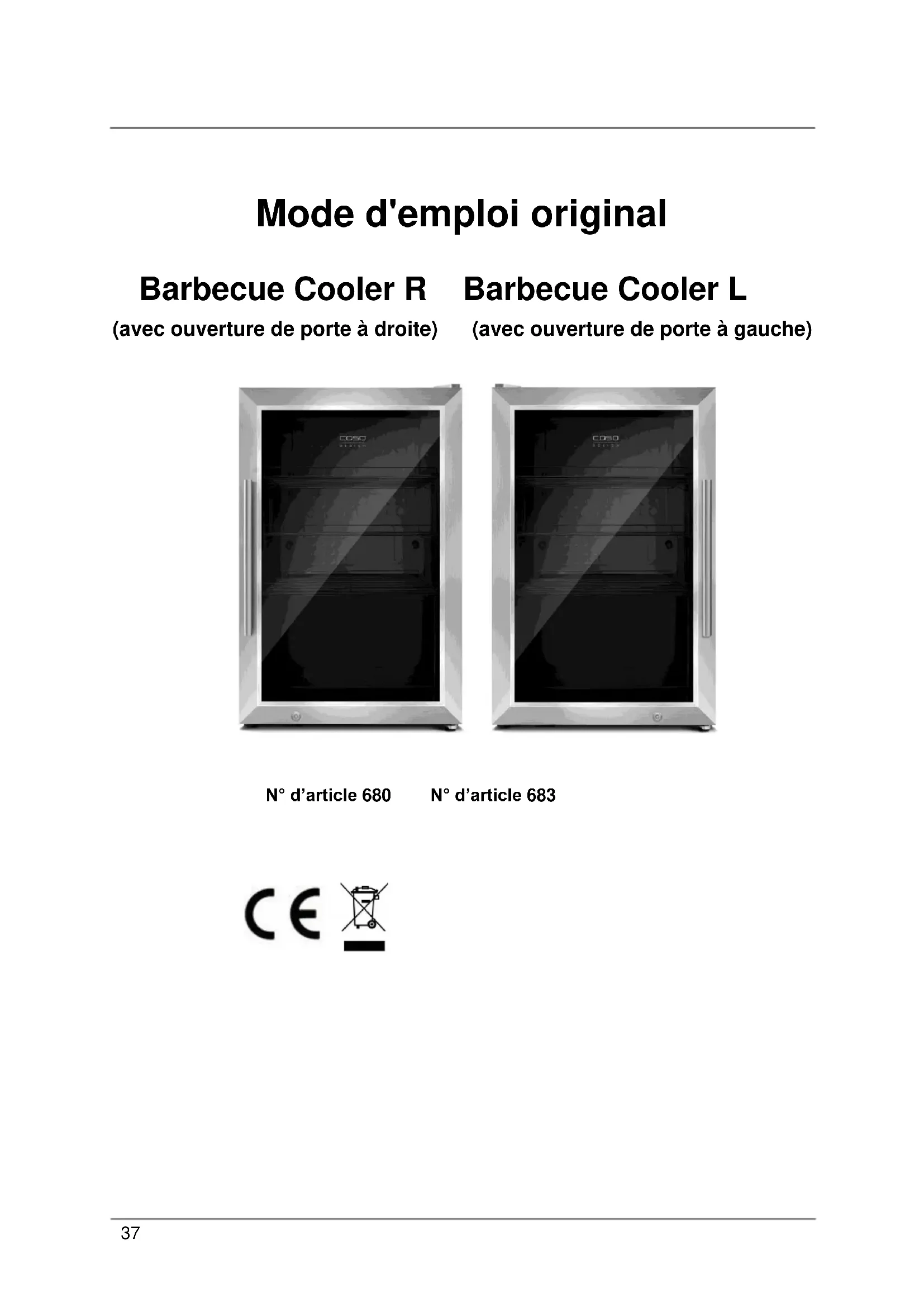

MODE D'EMPLOI Barbecue Cooler L CASO

22.3.1 Danger d’incendie/Danger dû à des matériaux inflammables. Danger d'incendie et

23.5.1 Exigences pour l'emplacement d'utilisation ........................................................... 43

N° d’article 680 N° d’article 68338 21 Mode d´emploi

Veuillez lire les indications de ce manuel afin de vous familiariser rapidement avec l'appareil et afin de pouvoir utiliser l'ensemble de ses fonctions. Votre appareil vous sera fidèle de nombreuses années si vous l'utilisez et l'entretenez conformément. Nous vous souhaitons beaucoup de plaisir lors de son utilisation.

21.2 Informations relatives à ce manuel

Ce mode d'emploi appartient au Barbecue Cooler (nommé par la suite l'appareil) et vous donne des indications importantes pour la mise en service, la sécurité, l'utilisation conforme et l'entretien de l'appareil. Le mode d'emploi doit être en permanence disponible près de l'appareil. Il doit être lu et mis en application par toute personne effectuant :

• sa mise en service, • son utilisation, • sa réparation et/ou • son entretien. Veuillez conserver ce mode d'emploi, et le transmettre au propriétaire suivant de l'appareil.

21.3 Avertissements de danger

Dans le présent mode d'emploi vous pourrez trouver les avertissements suivants : Danger Un avertissement à ce niveau de danger signale un risque de situation dangereuse. Si cette situation dangereuse n'est pas évitée, elle peut entraîner la mort ou des blessures dangereuses. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir tout danger de mort ou de blessures graves pour les personnes. Attention Ce niveau de risque indique la présence possible d'une situation de danger. Si cette situation dangereuse n'est pas évitée, elle peut entraîner des blessures graves. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir tout danger de blessures graves. Prudence Ce niveau de risque indique la présence possible d'une situation de danger. Si cette situation dangereuse n'est pas évitée, elle peut entraîner des blessures légères ou superficielles. ► Il faut suivre les instructions données dans cet avertissement afin de prévenir les blessures de personnes. Remarque Cette indication est accompagnée d'informations complémentaires pour faciliter l'utilisation de l'appareil.39

21.4 Limite de responsabilités

Tous les renseignements techniques, données et instructions d'installation, de fonctionnement et d'entretien contenus dans ce manuel sont parfaitement actuels au moment de la publication et tiennent compte de notre expérience réalisée jusqu'ici et de nos connaissances actuelles en toute bonne foi. Les indications, illustrations et descriptions contenues dans ce manuel ne peuvent donner lieu à aucun recours. Le constructeur décline toute responsabilité pour les dommages causés par :

• le non respect du mode d'emploi l'utilisation de pièces non autorisées

• des réparations non professionnelles l'utilisation non conforme

• des modifications techniques, modifications de l’appareil Les modifications de l’appareil ne sont pas recommandées et ne sont pas couvertes par la garantie. Les traductions ont été réalisées avec la meilleure fidélité possible. Nous déclinons toute responsabilité pour les erreurs de traduction, même si la traduction a été réalisée par nos soins ou sur notre demande. Seul le texte original en allemand fait force de loi.

21.5 Protection intellectuelle

Cette documentation est protégée par la loi sur la propriété intellectuelle. Tous droits de reproduction aussi photomécaniques, de multiplication et de diffusion du texte, dans sa totalité ou en partie, au moyen de processus spéciaux (par exemple informatique, sur support électronique ou en réseau), sont réservés à la Sté. Braukmann GmbH. Modifications techniques et de contenu réservées. 22 Sécurité Ce chapitre vous indiquera des consignes de sécurité importantes pour l'utilisation de cet appareil. Cet appareil répond aux directives de sécurité prescrites. Une utilisation non conforme peut toutefois entraîner des dommages sur les personnes et matériels.

22.1 Utilisation conforme

Cet appareil ne doit être utilisé que dans un endroit extérieur abrité et sec, dans le but de Rafraîchir un vin ou toute autre boisson. Les aliments peuvent être stockés dans l'appareil pendant une courte période, conformément aux instructions du fabricant. Veuillez noter l'influence de la lumière / du soleil sur vos marchandises stockées. L’appareil est conforme au type de protection IPX4 (l’appareil est protégé des éclaboussures provenant de toutes les directions). Toute autre utilisation est considérée comme non conforme. Attention Danger en cas d'utilisation non conforme ! En cas d'usage non conforme et/ou non approprié l'appareil peut devenir une source de danger. ► Utiliser l'appareil uniquement de façon conforme. ► Respecter les procédures décrites dans ce mode d'emploi. Tout recours en garantie est supprimé en cas de dommages causés par une utilisation non conforme. L'utilisateur est entièrement responsable des risques encourus.40

22.2 Consignes de sécurités générales

Remarque Pour une utilisation en toute sécurité de l'appareil veuillez observer les consignes générales de sécurités suivantes : ► Avant son utilisation s'assurer qu'il ne comporte pas de défauts visuels. Ne jamais mettre en marche un appareil détérioré. ► Si le câble électrique ou la prise ont été endommagés, ceux- ci doivent être changés par le fabricant ou son service après- vente afin de prévenir tout danger. ► Cet appareil peut être utilisé par les enfants à partir de 8 ans et plus s’ils sont surveillés ou s’ils ont été informés de la manière d’utiliser l’appareil en sécurité et ont compris les risques en résultant. ► Le nettoyage et l’entretien assuré par l’utilisateur ne doit pas être effectué par des enfants à moins qu’ils ne soient âgés de 8 ans ou plus et surveillés. Ne pas laisser les enfants jouer avec l'appareil. ► L’appareil et son câble de branchement doivent être tenus à l’écart des enfants de moins de 8 ans. ► L'appareil peut être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont amoindries ou manquant d’expérience et/ou de connaissance si elles sont surveillées ou ont été informées de la manière d’utiliser l’appareil en sécurité et ont compris les risques en résultant. ► Les pièces défectueuses doivent être remplacées uniquement par des rechanges d'origine. Ces pièces sont seules capables de répondre aux exigences de sécurité. ► Les réparations doivent être effectuées uniquement par un service après-vente agréé par le constructeur, sinon en cas de dommages le recours en garantie est supprimé. Des réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.41

22.3 Sources de danger

22.3.1 Danger d’incendie/Danger dû à des matériaux

inflammables. Danger d'incendie et d'explosion Danger En cas d'utilisation non conforme de l'appareil danger d'explosion à cause de la surpression interne. Pour éviter les risques d'explosion veuillez observer les consignes de sécurité suivantes : Danger d’incendie/Danger dû à des matériaux inflammables. ► Ne pas stocker des substances explosives telles que les bombes aérosols avec des gaz propulseurs inflammables dans cet appareil. ► Le propulseur à l'intérieur de l'appareil est combustible. ► N’endommagez pas le circuit de refroidissement. ► N’utilisez pas d’appareils électriques à l’intérieur de l’appareil. ► N’utilisez pas d’appareils mécaniques ou d’autres systèmes pour accélérer la décongélation. ► Ne nettoyez pas l’appareil ni ses pièces avec des liquides inflammables. Les gaz qu’ils dégagent peuvent provoquer un incendie ou exploser. ► Ne stockez pas et n’utilisez pas d’essence ou autres liquides risquant de s’enflammer à proximité de cet appareil ou d’autres. Les gaz peuvent provoquer un incendie ou exploser. ► Ne rangez pas d’articles explosifs comme des pulvérisateurs contenant des agents propulseurs inflammables dans cet appareil.42

22.3.2 Dangers du courant électrique

Danger de mort par électrocution ! Danger de mort en cas de contact avec des câbles ou des pièces sous tension ! Pour éviter les risques d'électrocution veuillez observer les consignes de sécurité suivantes : ► L'appareil ne doit pas être mis en marche si le câble électrique ou la prise sont endommagés, s'il ne fonctionne pas correctement ou est tombé ou a été endommagé. Si le câble électrique ou la prise ont été endommagés, ceux-ci doivent être changés par le fabricant ou son service après- vente afin de prévenir tout danger. ► N'ouvrez en aucun cas le caisson de l'appareil. Il y a danger d'électrocution si on touche des raccords conducteurs électriques et si on modifie la structure électrique et mécanique. Cela peut aussi provoquer des dysfonctionnements de l'appareil. 23 Mise en service Ce chapitre est consacré à des indications importantes concernant la mise en service de l'appareil. Observez les indications pour éviter les dangers et les détériorations.

23.1 Consignes de sécurité

Attention ► Ne pas utiliser les matériaux d'emballage pour jouer. Danger d'étouffement. ► En raison du poids important de l'appareil il faut le transporter, le déballer et le mettre en place par deux personnes.

23.2 Inventaire et contrôle de transport

Le Barbecue Cooler est livré de façon standard avec les composants suivants :

• Mode d'emploi avec poignée et vis pour la poignée.

• 3 planchers d´entreposage métalliques Remarque ► Vérifier l'intégralité de la livraison et les éventuels défauts visuels. ► En cas de livraison incomplète ou de dégâts en raison d'un emballage insuffisant ou du transport veuillez en avertir immédiatement l'expéditeur, l'assurance et le livreur.43

Pour déballer l'appareil procédez comme suit :

• Retirer l'appareil du carton et éliminez les matériaux d'emballage.

• Assurez-vous que l’appareil reste bien droite pendant le transport.

• Nettoyez la surface intérieure avec de l’eau tiède et un chiffon doux.

• Brancher l’appareil après 24 heures à une source d’alimentation, mettre des bouteilles du vin dedans. Remarque ► Retirez la feuille de protection bleue juste avant de mettre en place l'appareil sur l'emplacement d'utilisation, afin d'éviter les rayures et les salissures.

23.4 Elimination des emballages

L'emballage protège l'appareil contre les dégâts de transport. Les matériaux d'emballage ont été choisis selon des critères environnementaux et de techniques d'élimination, c'est pourquoi ils sont recyclables. Le retour des emballages dans le circuit des matières épargne les matières premières et restreint le volume des déchets. Eliminez les emballages inutiles dans les points de collecte destinés au système de recyclage avec le logo «Point vert». Remarque ► Veuillez si possible conserver l'emballage original pendant la durée de la garantie de l'appareil afin de pouvoir emballer correctement l'appareil en cas de recours en garantie.

23.5.1 Exigences pour l'emplacement d'utilisation

Pour un fonctionnement sûr et sans problème de l'appareil, son emplacement d'utilisation doit être choisi selon les critères suivants :

• Posez votre appareil sur une base plane et horizontale qui supporte un poids suffisant même si l'armoire est entièrement occupée.

• N’installez pas l’appareil à un endroit touché directement par le rayonnement solaire ou à proximité de sources de chaleur (cuisinière, chauffage, appareils chauffants, etc.). La lumière directe du soleil peut altérer la surface acrylique et les sources de chaleur augmenter la consommation en énergie.

• Des températures basses (en dessous de 16 ° C) ou très élevées (plus de 38° C) peuvent également entraîner des limitations fonctionnelles.

• L´appareil n´est conçu que pour être utilisé dans un endroit extérieur abrité. Ne le placez pas dans un endroit mouillé ou très humide. l’appareil est protégé des éclaboussures provenant de toutes les directions. Protégez l'appareil contre les effets des intempéries et du gel.

• Ne disposez pas l'appareil dans un environnement chaud, mouillé ou très humide ou à proximité de matériaux inflammables.44

• Pour un fonctionnement correct l'appareil nécessite un flux d'air suffisant. Laissez un espace de 15 cm à chaques côtés. Ceci ne s'applique pas si l'armoire de conversion (681, 682) développée par CASO est utilisée.

• AVERTISSEMENT : Ne pas fermer les ouvertures d’aération du boîtier de l’appareil.

• Ne pas démonter les pieds d'appui de l'appareil.

• La prise de courant doit être facilement accessible, de sorte à pouvoir débrancher facilement le câble en cas d'urgence.

• L'installation et le montage de cet appareil sur des emplacements mobiles (par exemple un bateau) doivent être exécutés uniquement par des entreprises / personnes professionnels qui garantissent les exigences de sécurité d'utilisation de cet appareil.

• Pour des raisons de ne dépense pas d´énergie, veiller à ce que la porte soit complètement fermée.

Láppareil est livré avec tres pieds et un pied separate. Pour niveler votre appareil, ajustez les pieds frontaux qui se trouvent sous l’appareil.

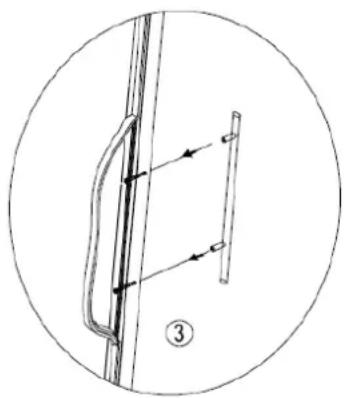

23.5.1 L’installation de la poignée

Veuillez noter que, avant la première utilisation, vous devez visser la poignée en inox jointe à la porte de l’appareil. Pour ce faire, poussez le joint en caoutchouc se trouvant à l’arrière de la porte vers le côté pour dégager les trous pré-percés. Vous pouvez alors monter la poignée sur la porte avec les vis jointes. Remettez ensuite le joint de la porte à sa position correcte.45

23.5.1 Retrait des planchers d´entreposage

Pour retirer un plancher d´entreposage métallique, sortez d'abord les bouteilles. Relevez ensuite légèrement le rayonnage et retirez-le. (Otez éventuellement les vis auparavant). Remarque ► Faites bien attention à ce que les planchers d´entreposage métalliques soient bien enclenchés dans les rails avant de poser les bouteilles dessus.

23.6 Raccordement électrique

Pour une utilisation de l'appareil sûre et sans panne, il faut observer les indications suivantes pour le raccordement électrique :

• Avant de brancher l'appareil il faut comparer les données de raccordement (tension et fréquence) de la plaque signalétique avec celles de votre réseau. Ces données doivent correspondre, afin de ne pas exposer l'appareil à des dégradations. En cas de doute renseignez-vous auprès d'un électricien.

• Le branchement de l'appareil doit être raccordé au réseau électrique par un câble d'un maximum de 3 mètres avec des conducteurs d'une section de 1,5 mm². Il est interdit d'utiliser des multiprises ou des barrettes de prises multiples en raison des dangers potentiels.

• Assurez-vous que le câble électrique est en parfait état et qu'il n'est pas disposé sous un four ou des surfaces chaudes ou des bords coupants.

• Installez le câble électrique de façon à ne pas trébucher dessus.

• L’appareil n'est pas conçu pour fonctionner avec un convertisseur courant continu/courant alternatif.

• La prise de réseau doit être protégée par une protection de 16A.

• La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est raccordé à un circuit électrique avec un système de protection installé en toute conformité. En cas de doute faites vérifier l'ensemble de l'installation électrique par un électricien. Le constructeur ne peut pas être tenu responsable pour les dégâts causés par un conducteur de masse absent ou interrompu. 24 Structure et fonctionnement Ce chapitre est consacré à des indications importantes sur la structure et le fonctionnement de l'appareil.46

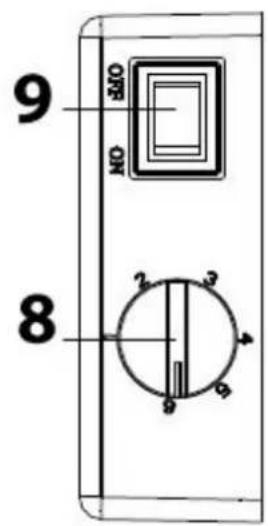

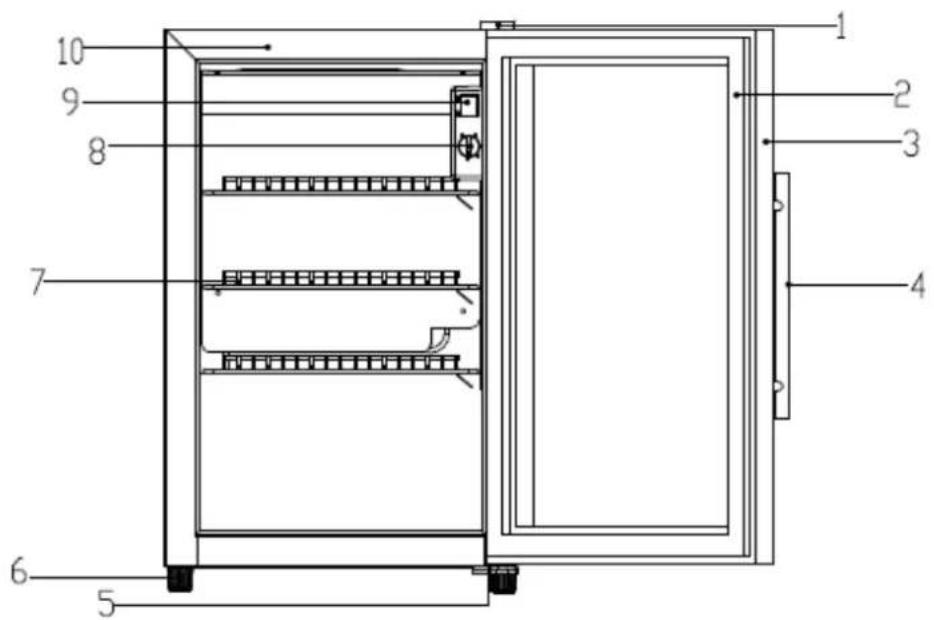

(1) Gond au dessus (2) Joint (3) Encardement de la porte (verrouillable) (4) Poignee (5) Gond en bas (6) Pied (7) Planchers d´entreposage métalliques 3 pièce (8) Thermostat à bouton tournant (9) Interrupteur de lampe LED (10) Boîtier

25 Commande et fonctionnement Ce chapitre est consacré à des indications importantes sur la commande de l'appareil. Pour éviter tout risque et dégradations veuillez observer les indications. Vous pouvez allumer et éteindre la lumière en vous servant de l´interrupteur de lampe LED. Vous pouvez régler la chaleur sur la température que vous souhaitez en utilisant le bouton tournant.

25.1 Plaque signalétique

La plaque signalétique indiquant les données de raccordement et de puissance se trouve à l'arrière de l'appareil.47 26 Nettoyage et entretien Ce chapitre est consacré à des indications importantes sur le nettoyage et l'entretien de l'appareil. Pour éviter la dégradation de l'appareil par un nettoyage incorrect et pour son bon fonctionnement veuillez observer les conseils ci-dessous.

26.1 Consignes de sécurité

Prudence Avant de commencer le nettoyage de l'appareil veuillez observer les consignes de sécurité suivantes : ► Avant utilisation, nettoyez la surface intérieure avec de l’eau tiède et un chiffon doux. ► Avant de nettoyer, retirez la fiche de la prise de courant murale et enlevez toutes les bouteilles. ► Ne pas utiliser de produits nettoyants agressifs ou abrasifs et aucun solvant. ► Ne pas gratter les salissures résistantes avec des objets acérés.

◆ Intérieur Nettoyez l’intérieur avec de l’eau tiède et du détergent doux avec un chiffon doux.. Conseil pour éviter les odeurs : nettoyez l’intérieur avec un peu d’eau tiède et de la levure chimique (2 cuillerées à thé dans ¼ de litre d’eau avec un chiffon doux. Essuyez ensuite l’appareil à fond au chiffon sec pour le sécher. ◆ Joint de la porte Veillez particulièrement à ce que le joint de la porte soit propre pour que l’appareil puisse fonctionner parfaitement. ◆ Caisson L’extérieur de l’appareil se nettoie avec un détergent doux et de l’eau chaude. Essuyez ensuite l’appareil à fond au chiffon sec pour le sécher. ◆ Bouche d’évacuation De la poussière ou d'autres impuretés peuvent bloquer la bouche d’évacuation et affecter l'efficacité de réfrigération de l'appareil. Aspirez la bouche d’évacuation si nécessaire. ◆ Collecteur de condensation (K) Epongez régulièrement l'eau contenue dans le collecteur condensation. Ce dernier se trouve en bas à droite à l'arrière de l'appareil.48 ◆ Dégivrage manuel : Faites dégivrer l’appareil au moins 2 fois par an. Si vous ouvrez fréquemment la porte de l’appareil, vous devez le faire dégivrer plus souvent. Eteignez l’appareil mais ne tirez pas sur le cordon d’alimentation. Faites dégivrer manuellement l’appareil. Surveiller le bac de récupération d’eau (K) et le vider pendant le dégivrage.

26.2.1 Déplacement de votre appareil

Si vous voulez mettre l’appareil à un autre endroit : Arrêtez l’appareil et débranchez la prise murale. Sortez le contenu. Par mesure de sécurité, scotchez tous les éléments en vrac à l'intérieur. Scotchez la porte. Assurez-vous que le réfrigérateur reste bien droite pendant le transport. 27 Réparation des pannes Ce chapitre est consacré à des indications importantes sur la localisation des pannes et leur réparation. Pour éviter les dangers et les dégradations il faut observer les indications.

27.1 Consignes de sécurité

Prudence ► Les réparations sur les appareils électriques doivent être effectuées uniquement par des spécialistes agréés par le constructeur. ► Les réparations non professionnelles peuvent provoquer de graves dangers pour l'utilisateur et des dégâts sur l'appareil.

27.2 Origine et remède des incidents

Le tableau suivant aide à la localisation et à la réparation des petits incidents. Incident Cause possible Le refroidissement n´est pas satisfaisant ou bien l´appareil n´atteint plus la température programmée. Vérifiez les paramètres de contrôle de la température. L’environnement externe peut nécessiter un paramétrage plus élevé. La porte est trop souvent ouverte. La porte n’est pas complètement fermée. Le joint de la porte n’est pas assez étanche. La lumière ne fonctionne pas. Adressez-vous au service après vente.49 Vibrations & L’appareil faire beaucoup de bruit & La porte ne se ferme pas correctement. Vérifiez que l’armoire cave à vins est bien nivelée. Vérifiez le ventilateur. Eléments détachés. L’appareil touche le mur. Les portes ont été inversées et n’ont pas été correctement installées. Le joint est en mauvais état. Les pieds ont glissé. Le compresseur ne démarre pas Le compresseur ne démarre pas si la température ambiante est inférieure à la température souhaitée. Givre sur la surface de l’armoire à vin Surtout lorsque l’appareil est dans un environnement humide, du givre se forme sur la vitre frontale. Il est dû à l’humidité de l’air qui vient en contact avec l’armoire à vin. Enlevez le givre à l’aide d’un chiffon doux. Gargouillement indiquant la présence de liquide Bruit du compresseur lorsqu’il commence à fonctionner ou s’arrête. Bruit de l’agent frigorifique dans le circuit de refroidissemen. Condensation dans l’armoire Dans un environnement humide, la porte est restée longtemps ouverte ou à été ouverte à plusieurs reprises. Ouvrez la porte le moins souvent possible. Erreur E2 La température désirée n’est pas atteinte. Le cas échéant, dégivrer l‘appareil (merci de vous référer aux instructions relatives au dégivrage manuel sous « Nettoyage »). Remarque ► Si vous ne pouvez pas résoudre le problème à l'aide du tableau ci-dessus, adressez- vous au service après vente. 28 Elimination des appareils usés Les appareils électriques et électroniques contiennent de nombreux matériaux recyclables. Mais ils contiennent également des produits nocifs qui sont indispensables au fonctionnement et à la sécurité. Ces derniers peuvent être nocifs pour les personnes ou pour l'environnement en cas d'élimination dans les ordures ménagères ou de traitement incorrect. Ne jamais jeter les anciens appareils avec les ordures ménagères. Remarque ► Portez les vieux appareils électriques et électroniques dans les points de collecte et de recyclage près de chez vous. Le cas échéant informez-vous auprès de la mairie, des services des ordures ou de votre concessionnaire. ► Assurez-vous que votre ancien appareil reste hors de portée des enfants jusqu'à son transport définitif: enlevez la porte et laissez les clayettes en place afin que les enfants ne puissent pas facilement monter de dedans. ► Le propulseur à l'intérieur de l'appareil est combustible. L'élimination de ce matériau inflammable doit être en conformité avec les réglementations nationales.50 29 Garantie Sur ce produit nous accordons une garantie de 12 mois à partir de la date d'achat pour les manques et les défauts de fabrication ou de matériaux. Vous conserver entièrement vos droits de garantie légale accordés par le §439 et suivants BGB-E. La garantie ne concerne pas les dégâts causés par une utilisation ou une manipulation non conforme, ainsi que les défauts qui n'influencent que faiblement le fonctionnement ou la valeur de l'appareil. D'autre part ne sont pas garantis également les pièces d'usure, les dommages de transport dans la mesure où ils ne sont pas sous notre responsabilité, ainsi que les dommages occasionnés par des réparations qui n'ont pas été effectuées par nos soins. La construction et la puissance de cet appareil sont conçues pour un usage commercial. En cas de recours en garantie justifié nous déciderons de réparer l'appareil ou de le remplacer par un appareil sans défaut. Les manques doivent être signalés dans un délai de 14 jours après livraison. Tout autre recours est sans objet. Pour tout recours en garantie nous vous prions d'entrer en contact avec nos services avant de nous retourner l'appareil (toujours avec le bon d'achat!). 30 Caractéristiques techniques Désignation Barbecue Cooler R (avec ouverture de porte à droite) N° d’article 680 Barbecue Cooler L (avec ouverture de porte à gauche) N° d’article

Puissance 60W Consommation quotidienne d'énergie moyenne 0.350kW.h/24h Consommation quotidienne d'énergie à une température ambiante de 16°C“ 0.150kW.h/24h Consommation quotidienne d'énergie à une température ambiante de 32°C“ 0.550kW.h/24h Tension 220~240V/50Hz Dimensions extérieures (l/h/p) 430 x 690 x 540 mm Capacité 63 L Poids 31, 4 kg51 Istruzioni d’uso originali
