PRO B660MA DDR4 - Objectif MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mere Micro-ATX
Marque / Modele	MSI PRO B660MA DDR4
Chipset	Intel B660
Socket CPU	LGA1700 (Intel Core 12e generation)
Memoire vive	4 x DDR4 DIMM, max 128 Go, double canal, support XMP, frequences jusqu'a 4800+ MHz (OC)
Slots d'extension	1x PCIe 4.0 x16 (CPU), 1x PCIe 3.0 x16 (chipset), 1x PCIe 3.0 x1
Stockage	4x SATA 6 Gb/s, 2x M.2 (PCIe 4.0 x4 / SATA)
Sorties video	2x HDMI 2.1, 2x DisplayPort 1.4 (4K@60 Hz, necessite CPU graphique integre)
Ports USB arriere	2x USB 2.0, 2x USB 3.2 Gen1, 2x USB 3.2 Gen2
Connecteurs USB internes	1x USB 3.2 Gen1 Type-C, 1x USB 3.2 Gen1 Type-A (2 ports), 2x USB 2.0 (4 ports)
Reseau	1x Realtek 2.5 GbE LAN
Audio	Realtek 7.1 canaux (3 prises jack)
Connecteurs d'alimentation	1x 24 broches ATX, 1x 8 broches CPU, 1x 4 broches CPU
Ventilation	1x CPU (PWM), 1x pompe, 2x systeme (PWM/DC)
Dimensions	Environ 244 x 244 mm (format Micro-ATX)
Poids	Environ 0,8 kg (avec accessoires)
Fonctions speciales	EZ Debug LED, M.2 Shield Frozr, Connecteurs RGB (JRGB, JRAINBOW), Port PS/2
Securite	Detection d'intrusion chassis, TPM (connecteur JTPM1)
Entretien	Utiliser de l'air comprime ou un chiffon doux non pelucheux. Eviter les liquides.
Reparabilite / Pieces detachees	Pas de pieces detachees disponibles. Contactez le support MSI pour toute reparation.

FOIRE AUX QUESTIONS - PRO B660MA DDR4 MSI

Quels processeurs sont compatibles avec la carte mere MSI PRO B660MA DDR4 ?

La carte mere supporte les processeurs Intel Core de 12e generation (Alder Lake) au format LGA1700. Pour les compatibilites detaillees, consultez le site MSI.

Quelle est la memoire RAM maximale supportee ?

La carte mere supporte jusqu'a 128 Go de memoire DDR4 en configuration 4 x 32 Go. Les barrettes non-ECC, un-buffered et XMP sont prises en charge.

Comment installer un SSD M.2 sur cette carte mere ?

Pour le slot M2_1, retirez la plaque M.2 SHIELD FROZR, inserez le SSD a 30° et fixez la plaque. Pour M2_2, utilisez l'entretoise fournie et vissez le SSD. Consultez la notice pour les longueurs supportees (2242/2260/2280).

Comment mettre a jour le BIOS ?

Vous pouvez utiliser M-FLASH (via cle USB) ou MSI Center (via Internet). Pour M-FLASH, telechargez le dernier BIOS sur le site MSI, copiez-le sur une cle USB, entrez dans le BIOS (touche Suppr), lancez M-FLASH et suivez les instructions.

Comment reinitialiser le BIOS par defaut ?

Dans le BIOS, appuyez sur F6 pour charger les reglages par defaut. Vous pouvez aussi court-circuiter le cavalier Clear CMOS (JBAT1) sur la carte mere apres avoir coupe l'alimentation.

Quels sont les ports de sortie video disponibles ?

La carte mere dispose de 2 ports HDMI 2.1 et 2 ports DisplayPort 1.4. Ils necessitent un processeur avec partie graphique integree. Les resolutions maximales supportees sont 4K a 60 Hz.

Cette carte mere est-elle compatible avec Windows 11 ?

Oui, la carte mere supporte Windows 11. Assurez-vous d'activer le Secure Boot et le TPM (Intel PTT) dans le BIOS pour satisfaire aux exigences de Windows 11.

Comment connecter l'eclairage RGB sur cette carte mere ?

Utilisez le connecteur JRGB1 pour les rubans LED RGB 12V (5050) et les connecteurs JRAINBOW1-2 pour les rubans LED adressables 5V (WS2812B). Controlez les effets via MSI Center.

Que faire si la carte mere ne demarre pas ?

Verifiez les LED de diagnostic EZ Debug : CPU, DRAM, VGA, BOOT. Si une LED reste allumee, le composant correspondant n'est pas detecte ou defectueux. Consultez la notice pour les etapes de depannage.

Comment nettoyer la carte mere en toute securite ?

Debranchez l'alimentation. Utilisez un chiffon doux non pelucheux ou de l'air comprime pour enlever la poussiere. Evitez tout liquide. Si necessaire, utilisez de l'alcool isopropylique a 90% avec un coton-tige, mais avec precaution.

MODE D'EMPLOI PRO B660MA DDR4 MSI

CPU

• 12MHz 安全模式 • 全速 LGA 1700 形立体声显示器 • 音量限制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 * 2x PCIe x16 合拢 • PCI_E1 (CPU) • PCI_E1 (PCI)

CPU

• 12MHz 安全模式 • 全速 LGA 1700 形立体声显示器 • 音量限制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体声 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 声音抑制的立体声立体面 • 唱机 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 唱机 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 声学 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 唱机 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 喜悦 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘵 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘴 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘸 • 嘸 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘸 • 嘸 • 嘷 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘲 • 嘲 • 嘲 • 嘲 • 嘲 • 嘲 • 嘲 • 嘲 • 嘲 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘅 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘎 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘿 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘱 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘸 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘵 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘮 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘷 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘸 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘽 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘿 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘅 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘍 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘳 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘳 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘷 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘉 • 嘵 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘵 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘵 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘵 • 嘵 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘴 • 嘴 • 嘵 • 嘴 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘵 • 嘸 • 嘸 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘵 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘵 • 嘴 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘉 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘴 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘮 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘉 • 嘴 • 嘿 - 越

JFP1, JFP2 : connecteurs du panneau avant

Merci d'avoir acheté la carte mère MSI°. Ce guide d'utilisation fournit des informations sur le schéma, la vue d'ensemble des composants, la configuration du BIOS et l'installation des logiciels.

Table des matières

Informations de sécurité 3

Spécifications 4

Fonctions spéciales 8

Connecteurs de panneau arrière 9

Tableau explicatif de l'état de la LED du port LAN 10

Installation des antennes (PRO B660M-A WIFI DDR4) 11

Vue d'ensemble des composants 12

Socket CPU 13

Slot DIMM 14

PCI_E1-3 : Slots d'extension PCIe 15

JFP1, JFP2 : connecteurs du panneau avant

M2_1-2 : slots M.2 (clé M)

SATA5-8 : connecteurs SATA 6 Gb/s

JAUDI : connecteur audio avant

Installation du système d'exploitation, des pilotes et de MSI Center

UEFI BIOS

Configuration du BIOS

Réinitialisation du BIOS

Mise à jour du BIOS

Informations de sécurité

• Les composants de l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de monter correctement votre ordinateur, veuillez vous référer aux instructions ci-dessous. Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue. Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation. Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique. Avant de démarrer l'ordinateur, vérifiez que toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié. Avant d'installer les composants d'ordinateur, veillez toujours à mettre hors tension et à débrancher le cordon d'alimentation.

Spécifications

CPU	• Support des processeurs Intel® Core™ de 12 éme génération • Socket LGA1700 * Vouilliez vous mention sur les autres msi compour obtenir la déméraliste des modélles supportés à mesure que de nouveaux processeurs sont introductus sur le marché.
Chipset	Chipset Intel® B660
Mémoire	• 4 x slots pour mémoire DDR4, support jusqu'à 128 Go* • Support 1R 2133/2666/3200 MHz (par JEDEC et POR) • Fréquence d'overclocking maximaile : • La fréquence maximaile en mode 1DPC 1R monte jusqu'à 4800+ MHz • La fréquence maximaile en mode 1DPC 2R monte jusqu'à 4000+ MHz • La fréquence maximaile en mode 2DPC 1R monte jusqu'à 4000+ MHz • La fréquence maximaile en mode 2DPC 2R monte jusqu'à 3600+ MHz • Support mémoire dual channel • Support non-ECC, mémoire un-buffered • Support Intel® Extreme Memory Profile (XMP)

Sorties video intégrées	• 2x portes HDMI 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz*/* • 2x portes DisplayPort 1.4 avec HBR3, supporting une résolution maximum de 4K 60 Hz*/* * Disponible uniquement pour le procésseur avec puce graphique intégrée. ** Les caractéristiques des cartes graphiques peuvent varier en fonction du système installé
Ports SATA	• 4x portes SATA 6Gb/s (depuis chipset B660)
SLOTS SSD M.2	• 2x slots M.2 (Touch e M) • Slot M2_1 (depuis CPU) • Support jusqu'à PCIe 4.0 x4 • Support des péripériques de stockage 2242/2260/2280 • Slot M2_2 (depuis chipset B660) • Support jusqu'à PCIe 4.0 x4 • Support jusqu'à SATA 6Gb/s • Support des péripériques de stockage 2242/2260/2280 • Support Intel® Optane™ Memory • Support technologie Intel® Smart Response pour les

Wi-Fi et Bluetooth® (PRO B660M-A WIFI DDR4)	Intel®Wi-Fi 6 • Le module sans-fil est pré-installé dans le slot M.2 (Touché E) • Support MU-MIMO TX/RX, 2.4 GHz / 5 GHz (160 MHz) jusqu'à 2.4 Gb/s • Support 802.11 a/b/g/n/ac/ax • Support Bluetooth® 5.2
Connecteurs d'alimentation	• 1 x connecteur d'alimentation principal ATX à 24 broches • 1 x connecteur d'alimentation ATX 12 V à 8 broches • 1 x connecteur d'alimentation ATX 12 V à 4 broches
Connecteurs USB internes	• 1 x connecteur USB 3.2 Gen 15 Gb/s Type-C (depuis chipset B660) • 1 x connecteur USB 3.2 Gen 15 Gb/s Type-A (depuis ASM 1074) • Support de 2 autres portes USB 3.2 Gen 15 Gb/s • 2 x connecteurs USB 2.0 Type-A (depuis chipset B660) • Support de 4 autres portes USB 2.0
Connecteurs de	• 1 x connecteur de ventilateur CPU à 4 broches • 1 x connecteur de ventilateur à 4 broches pour la pompe

Connecteurs sur le panneau arrière	• 1 x port souris/clavier PS/2 • 2 x ports USB 2.0 Type-A (depuis chipset B660) • 2 x ports DisplayPort • 2 x ports HDMI • 2 x ports USB 3.2 Gen 15 Gb/s Type-A (depuis chipset B660) • 2 x ports USB 3.2 Gen 2 10 Gb/s Type-A (depuis chipset B660) • 1 x port 2,5G LAN (RJ45) • 2 x connecteurs d'antenne Wi-Fi (PRO B660M-A WIFI DDR4) • 3 x prise audio
Contrôleur E/S	Contrôleur NUVOTON NCT 6687
Moniteur système	• Détction de la température du CPU, du système et du Chipset • Détction de la vitesse du ventilateur du CPU, du système et de la pompe • Contrôle de la vitesse du ventilateur du CPU, du système et de la pompe

Fonctions spéciales

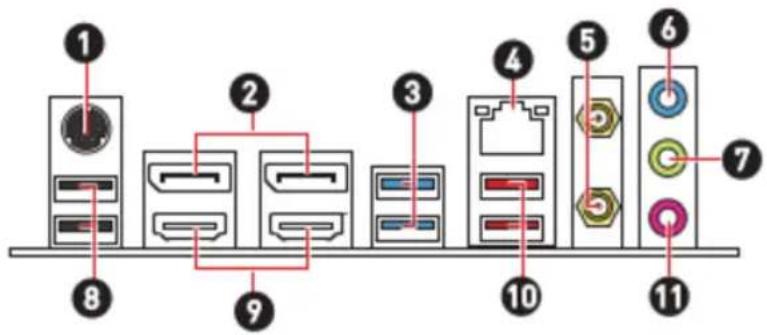

Connecteurs de panneau arrière

Élémen	Description
1	Port souris/clavier PS/2
2	Ports Display Port
3	Ports USB 3.2 Gen 15 Gb/s Type-A (depuis chipset B660)
4	Port LAN 2,5 Gb/s

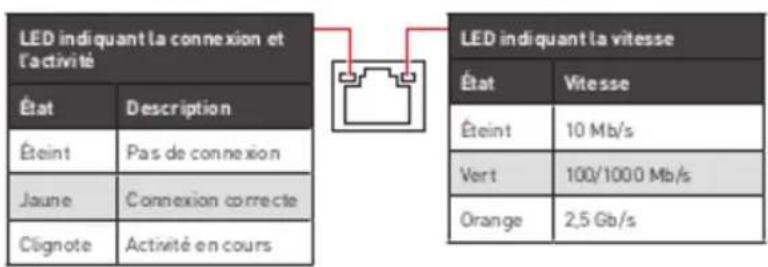

Tableau explicatif de l'état de la LED du port LAN

Configuration audio 7.1 canaux

Pour régler le système audio 7.1, connectez le module audio entrée/sortie du panneau avant au connecteur JAUDI et suivez les étapes ci-dessous.

1. Cliquez sur Realtek HD Audio Manager > Advanced Settings pour ouvrir le dialogue suivant.

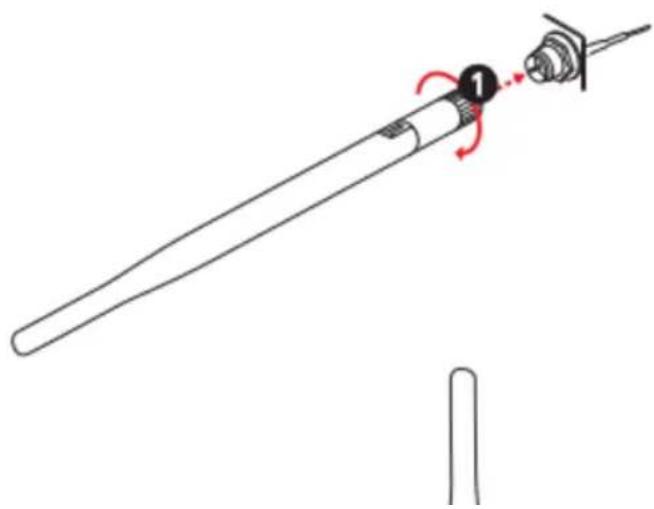

1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici. 2. Orientez les antennes.

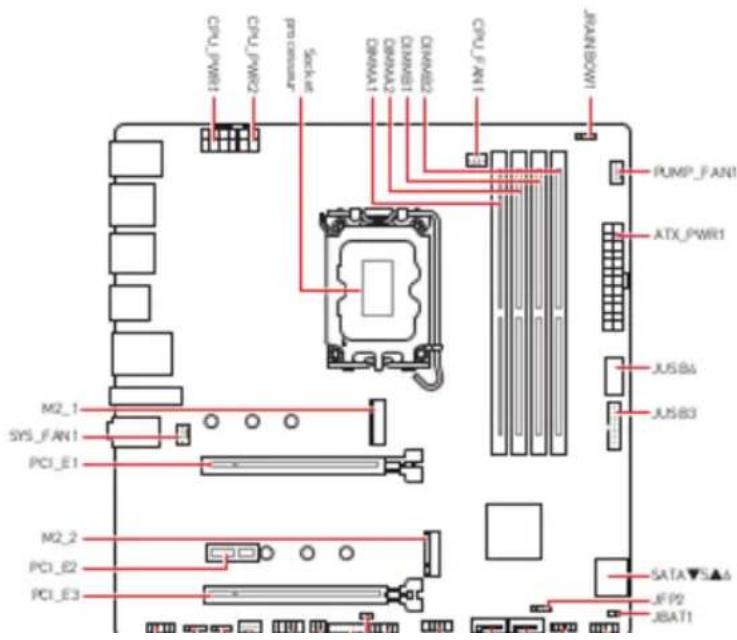

Vue d'ensemble des composants

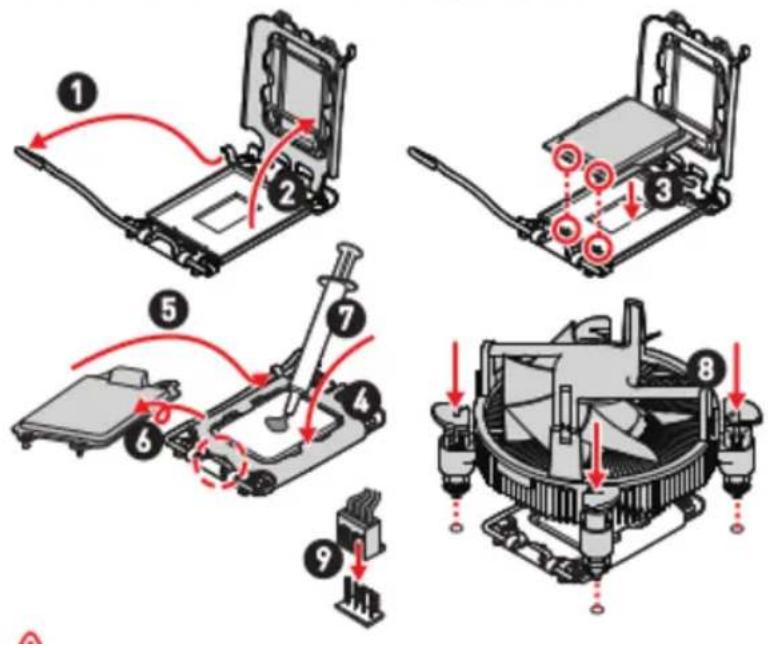

Socket CPU

Installer le processeur dans le socket comme indiqué ci-dessous.

Slots DIMM

Insérez le module de mémoire dans le slot DIMM comme indiqué ci-dessous.

Installation recommandée de module mémoire

PCI_E1~3 : Slots d'extension PCIe

PCI_E1 : PCIe 4.0 x16 (depuis CPU)

PCI_E2 : PCIe 3.0 x1 (depuis chipset B660)

PCI_E3 : PCIe 3.0 x4 (depuis chipset B660)

Important

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales. Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

JFP1, JFP2 : Connecteurs de panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boîtier de votre PC. Les connecteurs Power Switch et Power

M2_1~2 : Slots M.2 (Touche M)

Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessus.

Installation du module M.2

Pour le slot M2_1

1. Desserrez les vis de la plaque M2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad thermique.

1. Si aucun clip EZ M.2 n'est installé, veuillez installer le kit de clips EZ M.2 fourni dans le slot M.2 selon la longueur du SSD.
2. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.

Pour le slot M2_2

1. Fixez l'entretoise M2 fournie de manière à l'adapter à la longueur du SSD M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Fixez le SSD M.2 avec la vis M.2 8.5H fournie.

SATA5~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

Important

Veillez à ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission. - Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace. Le connecteur SATA8 est indisponible lorsqu'un SSD M.2 SATA est installé dans le slot M2_2

JAUD1 : Connecteur audio avant

CPU_PWR1~2, ATX_PWR1 : connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

CPU_PWR1

Broche	Nom da signal	Broche	Nom da signal
1	Ground	2	Ground
3	Ground	Δ	Ground
5	+12V	Δ	+12V
7	+12V	8	+12V

CPU_PWR2

Bicroche	Nom de signat.	Bicroche	Nom de signat.
1	Ground	2	Ground
3	+12V	4	+12V

ATX_PWR1

Broch a	Nom de signat	Broch a	Nom de signat
1	+3,3V	2	+3,3V
3	Ground	4	+5V

CPU_FAN1, PUMP_FAN1, SYS_FAN1~2 : connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension.

Définition des broches en mode PWM

Broche	Nom de signal	Broche	Nom de signal
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

Définition des broches en mode DC

Broche	Non de signal	Broche	Non de signal
1	Ground	2	Voltage Control
3	Sense	4	NC

Caractéristiques du connecteur de ventilateur

Connector	No do vest Latour par détaút	Courant maximum	Pauance maximum
CPU_FAN1	Mode PWM	2 A	24 W

JCI1 : connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis.

Normal (défaut)

Commence l'activité intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JC11 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS [Réglages] > Security [Sécurité] > Chassis Intrusion Configuration [Configuration d'intrusion châssis].
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

Réinitialisation de l'avertissement d'intrusion châssis

1. Allez dans BIOS > SETTINGS [Réglages] > Security [Sécurité] > Chassis Intrusion Configuration [Configuration d'intrusion châssis].
2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset [Réinitialiser].
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée.

JUSB4 : Connecteur USB 3.2 Gen 1 5 Gb/s Type-C

Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 1 5 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens.

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau avant.

Broche	Nom de signal	Broche	Nom de signal
1	Power	2	US83_RX_ON

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des portes USB 2.0 sur le panneau avant.

Bircha	Nom de signat.	Birche	Nom de signat.
1	VCC	2	VCC
3	US80-	4	US81-
5	US80+	6	US81+
?	Ground	8	Ground
9	No Pm	10	NC

Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère. Pour recharger votre iPad, iPhone et iPad par l'intermédiaire d'un port USB, veillez installer l'utilitaire MSI Center.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

Brocha	Nom de signat.	Brocha	Nom de signat.
1	TBT_Force_PWR	2	TBT_SOX_Emtry_REQ
3	TBT_CIO_PlugEVENT#	4	TBT_SOX_Emtry_ACK
5	SLP_S3#_TBT	8	TBT_PSON_Override_N
7	SLP_S5#_TBT	9	Net Name
9	Ground	10	SMBCLK_VSB
11	DO_PEWake	12	SMBDATA_VSB
13	TBT_RTOO_PWR_EN	14	Ground
15	TBT_Card_DET_R#	16	PD_IRQ#

JCOM1 : Connecteur de port série

Ce connecteur vous permet de relier un port série en option.

Brocha	Nondesignat	Brocha	Nondesignat
1	DCD	2	SIN

JDASH1 : Connecteur du contrôleur de réglages

Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon méthode).

Brocha	Nom de signat	Brocha	Nom de signat
1	No Pin	2	NC
3	MCU_SMB_SOL_M	4	MCU_SMB_SDA_M
5	VCCS	6	Ground

EZ Debug LED

Ces LEDs indiquent l'état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué. BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

JRGB1 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Broche	Nom de signat.	Broche	Nomde signat.
1	+12V	2	0
3	R	4	8

Important

Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d'une longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). - Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l'alimentation et à débrancher le câble d'alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d'extension LED.

JRAINBOW1-2 : Connecteurs LED RGB adressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressable individuellement 5V.

Broche	Nom de signat	Broche	Nom de signat
1	+5V	2	Data

Installer OS, pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 10/Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsque apparaît le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 10/Windows 11.

Installer les pilotes

1. Allumez l'ordinateur sous Windows 10/Windows 11.
2. Insérez la clé USB MSI dans le port USB.
3. Cliquez sur la fenêtre popup « Choisir quoi faire avec ce disque » (Select to choose what happens with this disc), puis choisissez « Lancer DVDSetup.exe » (Run).

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création et de contrôle de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier http://download.msi.com/manual/mb/MSICENTER.pdf ou scannez le code QR pour y accéder.

Important

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi prêt à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps d'attente pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GPT.
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités des nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'un malware ne perturbe pas le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système dans des conditions normales. Veuillez conserver les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS. - Les écrans, les options et les paramètres du BIOS peuvent varier selon la méthode système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsque le message « Press DEL key to enter Setup Menu, F11 to enter Boot Menu » apparaît à l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1: Liste d'aide générale F2: Ajouter ou supprimer un élément favori F3: Entrer dans le menu Favoris F4: Entrer dans le menu caractéristiques du processeur F5: Entrer dans le menu Memory-2 F6: Charger les réglages par défaut

Réinitialiser le BIOS

Il se peut que vous ayez besoin de rétablir les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le fichier BIOS sur une clé USB.

Mettre le BIOS à jour :

1. Insérez la clé USB contenant le fichier de mise à jour dans le port USB.
2. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.
3. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST et cliquez sur Oui pour redémarrer le système. Redémarrez et appuyez sur la touche Suppr pendant le processus de POST pour

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

Assurez-vous que le pilote LAN est bien installé et que l'ordinateur est correctement connecté à Internet. Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Choisissez Live Update et cliquez sur le bouton Avancé.
3. Choisissez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Réglage du mode DC

Pm	Signa/narre	Pm	Signa/narre
1	Ground	2	Voltage Control
3	Sea	4	NC

Cet appareil doit être utilisé à l'intérieur.

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.
