MODE D'EMPLOI MPG Z690 Force Wifi MSI

Merci d'avoir choisi la carte mère MSI ^® . Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à assembler votre ordinateur. Des tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur le lien fourni pour regarder la vidéo sur votre téléphone ou votre tablette. Vous pouvez également accéder au lien en scannant le QR code qui lui est associé.

Быстрый старт

Informations de sécurité....3

Avertissement pour l'installation des entreprises ____ ____ ____ ____ ____ 4

Zone de protection 4

Spécifications. 5

Spécifications du connecteur JCORSAIR1 ____ 12

Contenu.... 12

Panneau arrière Entrée/Sortie.... 13

Tableau explicatif de l'état de la LED du port LAN 13

Configuration des ports audio 13

Realtek Audio Console 14

Installation des antennes 16

Vue d'ensemble des composants 17

Socket Processeur 18

Slots DIMM 19

PCI_E1-3 : Slots d'extension PC le ____ 20

JFP1, JFP2 : Connecteurs de panneau avant ____ 20

M2_1-5: Slots M.2 (Touche M) 21

SATA5-8 et SATAA-B : Connecteurs SATA 6 Gb/s ____ 24

CPU_PWR1-2, ATX_PWR1 : Connecteurs d'alimentation____ 25

JAUD1 : Connecteur audio avant 26

Tableau des caractères hexadécimaux 36

Phase de dém arrage 36

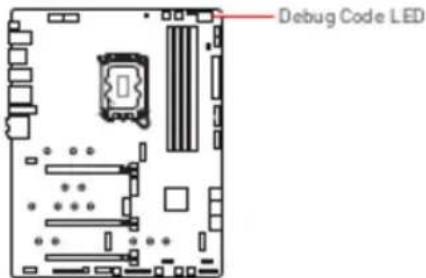

Tableau du Debug Code LED 37

Codes d'état ACPI 41

Installer OS, Pilotes et MSI Center 42

Installer Windows 10/ Windows 11____42

installer les pilotes....42

MSI Center 43

UEFI BIOS 44

Configuration du BIOS 45

Entrer dans la configuration du BIOS ____ 45

Guide d'utilisation du BIOS 45

Réinitialiser le BIOS....46

Mettre le BIOS à jour 46

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, ve uillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.
  • Gardez ce manuel pour références futures.

Avertissement pour l'installation des entretoises

Pour éviter d'endommager la carte mère, il est interdit d'installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arrière de la carte mère (comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

Zone de protection

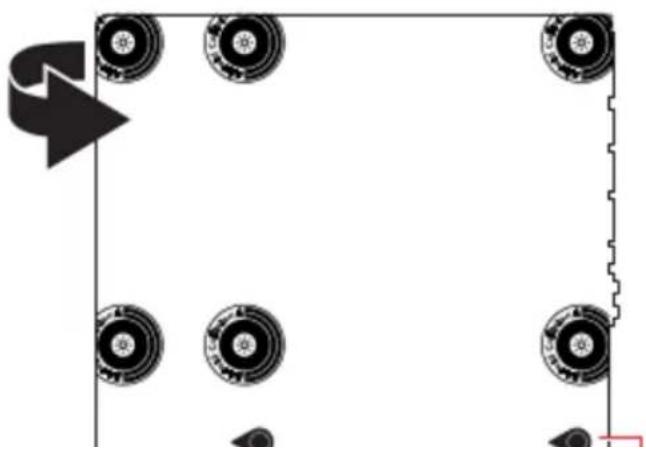

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

CPU	Support des processeurs Intel® CoreTM de 12ème génération, Pentium® Gold et Celeron**Socket LGA1700*Vuilles vous rendre sur le sitefrs www.msi.com pour obtenir la demiéreliste des modèles supportés à mesure que de nouveaux proesseurs sont introduits sur le marché.
Chipset	Chipset Intel® Z690
Mémoire	4 x slots pour mémoire DDR5, support jusqu'à 128 Go*Support JEDEC standard DDR5 4800 / 6400+ (OC) MHzSupport Intel® XMP 3.0 OCSupport mémoire dual channel à double contrôleurSupport non-ECC, mémoire un-buffered*Vuilles vous réliner au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'extension	3 x slots PCIe x16Slots PCI_E1 et PCI_E2 (depuis CPU)Support PCIe 5.0Support x16 / x0, x8 / x8Slot PCI_E3 (depuis chipset Z690)Support PCIe 3.0 x4

Suite du tableau sur la page précédente

Stockage

4 x ports SATA 6 Gb/s - SATA5-8* (depuis chipset Z690)*2 x ports SATA 6 Gb/s - SATAA et SATAB (depuis ASMedia ASM1061)5 x slots M.2 (Touche M)Slot M2_1 (depuis CPU)Support PCIe 4.0 x4Support des périphériques de stockage 2260/2280/22110Slot M2_2 (depuis chipset Z690)Support PCIe 4.0 x4Support des périphériques de stockage 2260/2280Slot M2_3 (depuis chipset Z690)Support PCIe 4.0 x4Support des périphériques de stockage 2242/2260/2280/22110Slot M2_4 (depuis chipset Z690)*Support PCIe 3.0 x4Support SATA 6 Gb/sSupport des périphériques de stockage 2242/2260/2280

Suite du tableau sur la page précédente

USB	Chipset Intel® Z6901 x port USB 3.2 Gen2x2 20 Gb/s Type-C sur le panneau arrière6 x ports USB 3.2 Gen 2 10 Gb/s (5 ports Type-A sur le panneau arrière, 1 Type-C disponible par l'intermédiaire du connecteur interne)2 x ports USB 3.2 Gen 1 5 Gb/s disponibles par l'intermédiaire du connecteur interne4 x ports USB 2.0 sur le panneau arrièreUSB Hub -GL850G4 x ports USB 2.0 disponibles par l'intermédiaire des connecteurs internes
Audio	Realtek® ALC4080 CodecAudio haute définition 7.1Support sortie S/PDIF
LAN	1 x contrôleur Intel® I22SV 2,5 Gb/s LAN
	Intel® Wi-Fi 6ELe module sans-fil est pré-installé dans le slot M.2 (Touche E)

Suite du tableau sur la page précédente

Connecteurs internes

1 x connecteur d'alimentation principal ATX à 24 broches2 x connecteurs d'alimentation ATX 12 V à 8 broches6 x connecteurs SATA 6 Gb/s5 x slots M.2 (Touche M)1 x connecteur USB 3.2 Gen 2 10 Gb/s Type-C1 x connecteur USB 3.2 Gen 1 5 Gb/s (support de 2 autres ports USB 3.2 Gen 1 5 Gb/s)2 x connecteurs USB 2.0 Type-A (support de 4 autres ports USB 2.0)1 x connecteur de ventilateur CPU à 4 broches1 x connecteur de ventilateur à 4 broches pour la pompe à eau6 x connecteurs de ventilateur système à 4 broches1 x connecteur audio avant2 x connecteurs de panneau système1 x connecteur intrusion châssis1 x cavalier Clear CMOS1 x connecteur de module TPM1 x connecteur TBT (Support RTD3)1 x connecteur du métalliers de rédu pressure

Suite du tableau sur la page précédente

Connecteurs sur le panneau arrière	1 x bouton Flash BIOS4 x ports USB 2.0 Type-A1 x DisplayPort1 x port HDMI 2.15 x ports USB 3.2 Gen 2 10 Gb/s Type -A1 x port USB 3.2 Gen 2x2 20 Gb/s Type -C1 x port 2,5 G LAN (RJ45)2 x connecteurs d'antenne Wi-Fi5 x jacks audio1 x connecteur sortie S/PDIF optique
Contrôleur E/S	Contrôleur NUVOTON NCT6687
Moniteur système	Détection de la température du CPU, du système et du chipsetDétection de la vitesse du ventilateur du CPU, du système et de la pompeContrôle de la vitesse du ventilateur du CPU, du système et de la pompe
Dimensions	Format ATX

Suite du tableau sur la page précédente

Fonctions MSI Center	Gaming ModeSmart PriorityGame HighlightsLAN ManagerMystic LightAmbient DevicesFroZR AI CoolingUser ScenarioTrue ColorLive UpdateHardware MonitoringSuper ChargerSpeed UpSmart Image FinderMSI Companion
	AudioAudio Boost 5Network

Suite du tableau sur la page précédente

• LED

• Mystic Light
  • Mystic Light Extension (RAINBOW/RGB/CORSAIR)
• Mystic Light SYNC
  • Ambient Devices Support
• EZ LED Control
• EZ DEBUG LED

- Performance

• Lightning Gen 5 PCI-E Slot
• Lightning Gen 4 M.2
• Technologie Multi GPU-CrossFire
- Core Boost
- Game Boost
- Memory Boost
• Lightning USB 20 G
• USB 3.2 Gen 2 10 G
- USB de Type A+C
- Front USB Type-C

Fonctions spéciales

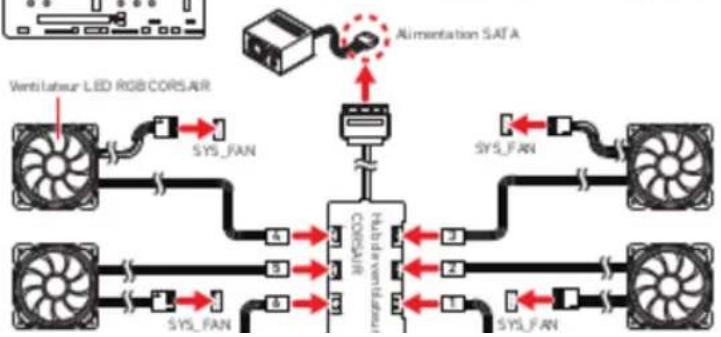

Spécifications du connecteur JCORSAIR1

Produits CORSAIR à LED RGB supporté	Connexion maximale
Ruban LED RGB Lighting Node PRO	20*Il est recommandé de nigler la luminosité sur 20 % lorsque vous s'utilise plus de 8 rubans LED.
Ventilateur HD120 RGB	6
Ventilateur SP120 RGB	6
Ventilateur LL120 RGB	6

Contenu

Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit contenir :

Carte mère	MPG Z690 CARBON WIFI / MPG Z690 FORCE WIFI
Documentation	Guide d'installation rapide	1
Application	Clé USB avec pilotes et utilitaires	1
Câble	Câble SATA 6 Gb/s	1
	Câble séparateur LED JRGB	1
	Câble LED JCORSAIR	1
	Câble LED JRAINBOW	1
	Antenne Wi-Fi	1

Panneau arrière Entrée/Sortie

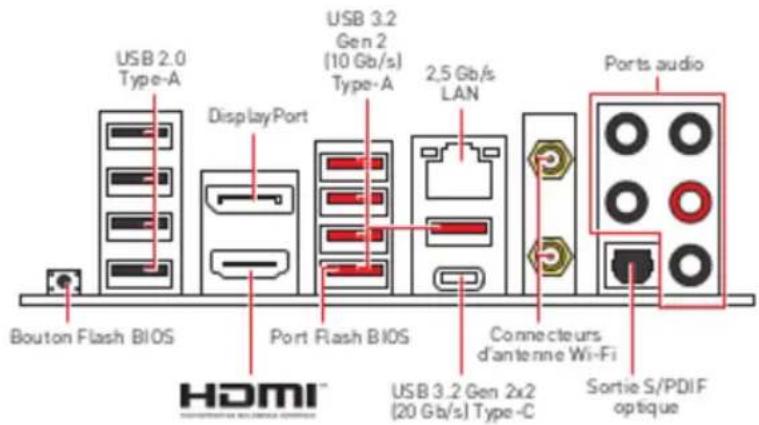

USB 2.0 Type-A Display Port USB 3.2 Gen 2 (10 Gb/s) Type-A 2,5 Gb/s LAN Ports audio Bouton Flash BIOS Port Flash BIOS Connecteurs d'antenne Wi-Fi USB 3.2 Gen 2x2 (20 Gb/s) Type-C Sortie S/PDIF optique

• Port/Bouton Flash BIOS - Veuillez vous référer à la page 47 pour la mise à jour du BIOS avec Bouton Flash BIOS.

Tableau explicatif de l'état de la LED du port LAN

LED indiquant la connexion LED indiquant la vitesse

Realtek Audio Console

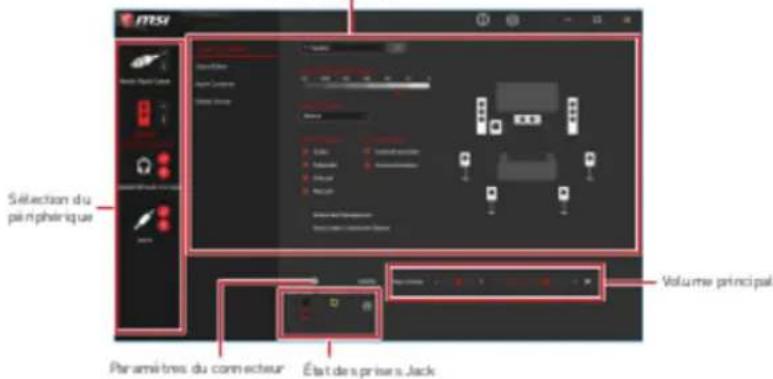

Après l'installation de Realtek Audio Console, vous pouvez l'utiliser pour modifier les paramètres du son afin d'obtenir une meilleure expérience sonore.

Amélioration d'application

FTESI Sélection du pain pheinique Volume multi principal Paramètres du connecteur État de s prise s Jack

• Sélection du périphérique - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres. Le symbole de coche indique le périphérique sélectionné par défaut.
• Amélioration d'application - les diverses options vous fournissent un guide complet des effets acoustiques proposés pour les périphériques de sortie et d'entrée.
  • Volume principal - contrôle le volume ou équilibre le son gauche/droite des haut-parleurs branches sur le panneau avant ou derrière en ajustant la barre de volume.
• État des crises Jack - présente tous les périohériques de diffusion et de capture

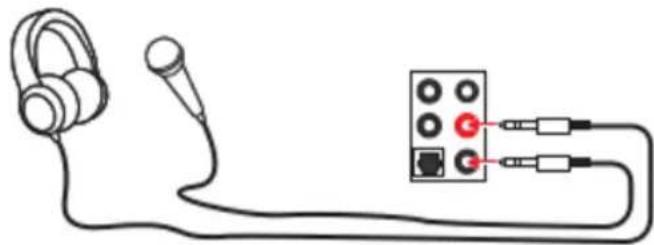

Illustration de l'utilisation des ports audio dédiés au casque et au microphone

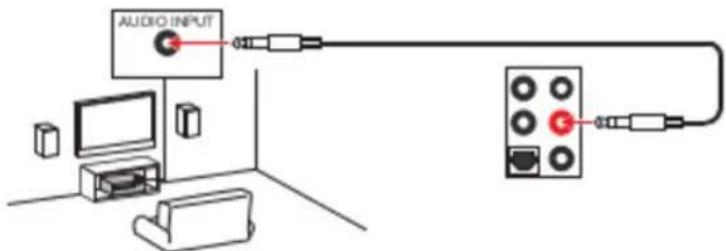

Illustration de l'utilisation du port audio dédié aux haut-parleurs

AUDIO INPUT

Installation des antennes

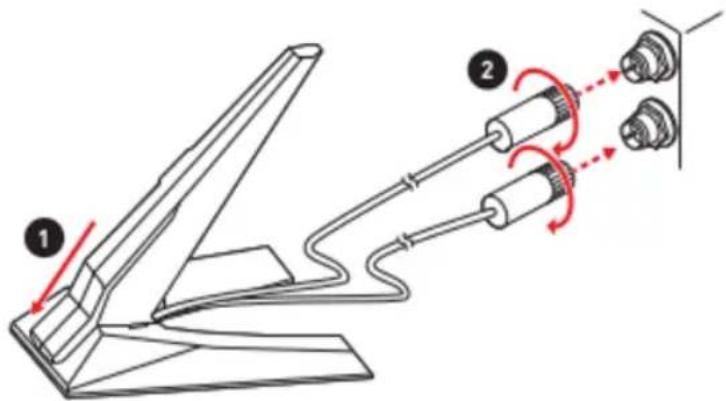

1. Combinez l'antenne avec la base.
2. Vissez fermement les antennes aux connecteurs d'antenne Wi-Fi comme indiqué ci-dessous.

1. Placez les antennes le plus haut possible.

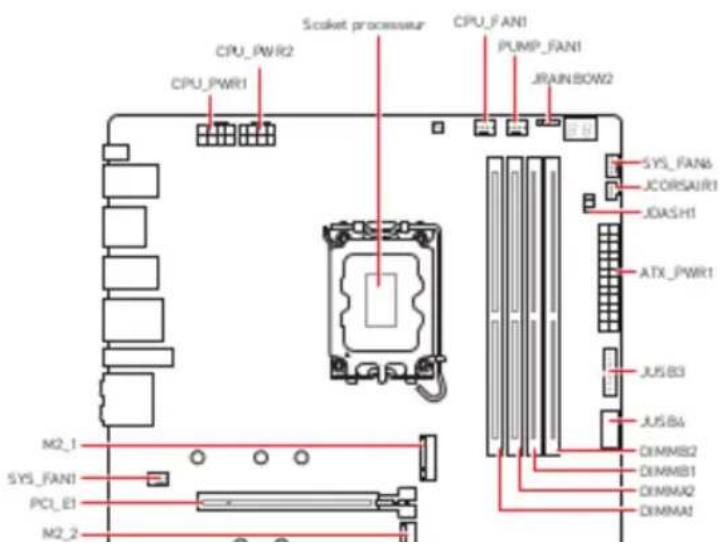

Vue d'ensemble des composants

CPU_PWR2 CPU_PWR1 Socket processor CPU_FAN1 PUMP_FAN1 JRAINBOW2 M2_1 SYS_FAN1 PCI_E1 M2_2 SYS_FAN6 JCORSAIR1 JDASH1 ATX_PWR1 JUSB3 JUSB4 DIMMB2 DIMMB1 DIMMA2 DIMMA1

Socket Processeur

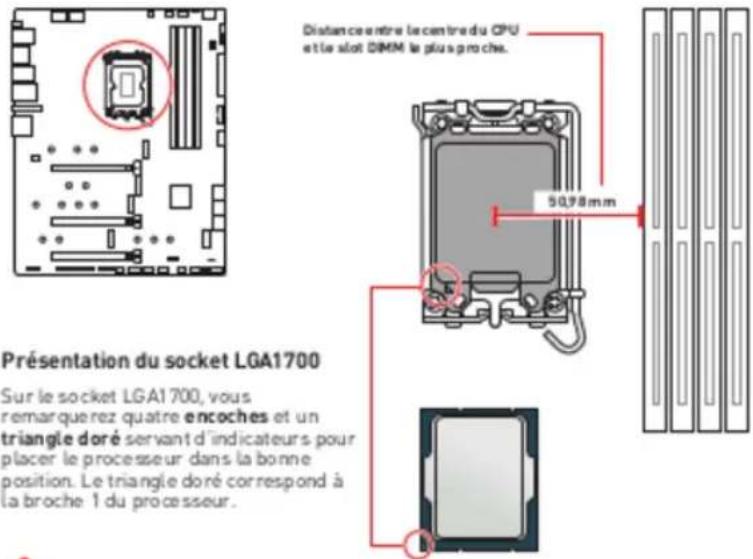

Présentation du socket LGA1700 Sur le socket LGA1700, vous remarquerez quatre encoches et un triangle doré servant d'indicateurs pour placer le processeur dans la bonne position. Le triangle doré correspond à la broche 1 du processeur. Distance entre le centre du CPU et le slot DIMM le plus proche. 50,98 mm

Important

- Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le câble d'alimentation de la prise électrique.

- Vanilla sunda le canal de production de mesonnées une l'installation du

Slots DIMM

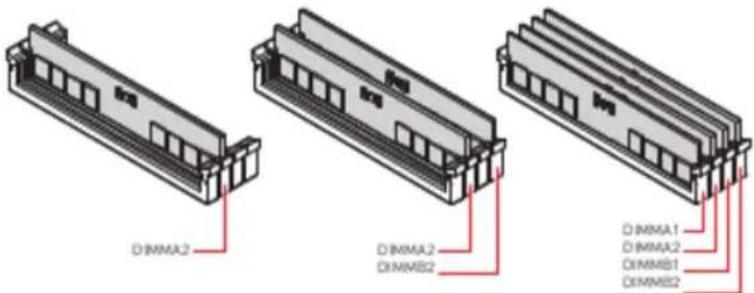

Installation recommandée de module mémoire

PCI_E1\~3 : Slots d'extension PCIe

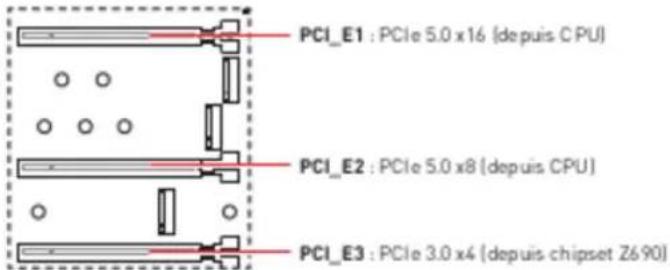

PCI_E1 : PCIe 5.0 x16 (depuis CPU) PCI_E2 : PCIe 5.0 x8 (depuis CPU) PCI_E3 : PCIe 3.0 x4 (depuis chipset Z690)

Important

• Si vous installe z une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
• Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.
• Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se lien aux interrupteurs et indicateurs LED du panneau avant.

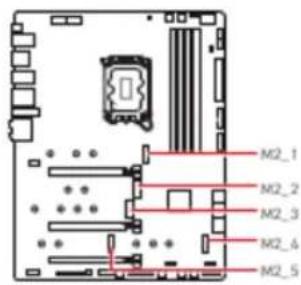

M2\_1\~5: Slots M.2 (Touche M)

M2_1 M2_2 M2_3 M2_4 M2_5

! Important

- La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire UEFI ROM.

- Les slots M2_2\~5 supportent Intel® Optane™ Memory.

Installation du slot M2\_1

1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad thermique.

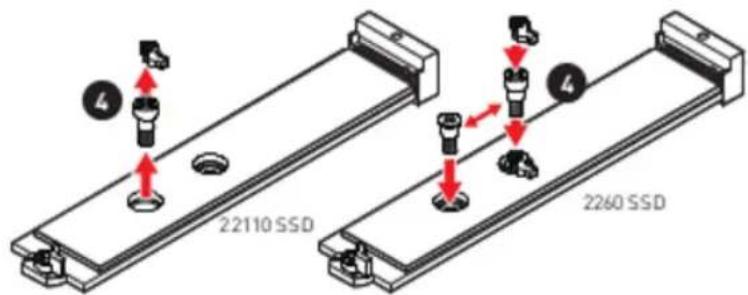

1. Retirez ou remplacez les vis selon la longueur du SSD M.2. Veuillez ignorer cette étape si vous installez un SSD 2280.

22110 SSD 2260 SSD

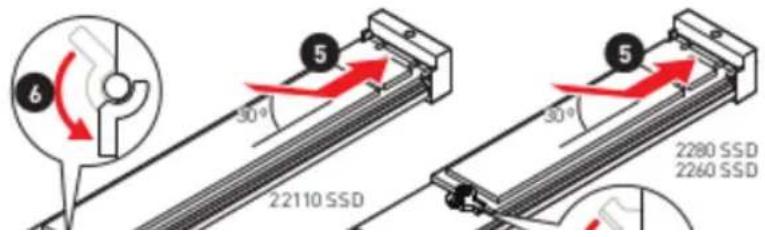

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

6 5 30° 22110 SSD 5 30° 2280 SSD 2260 SSD

Installation des slots M2\_2\~5

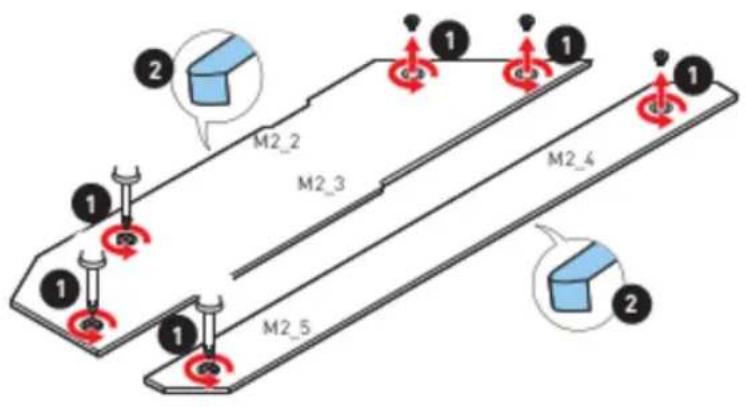

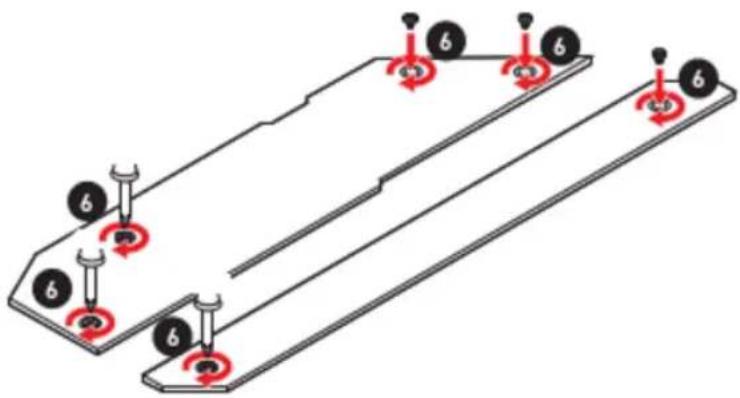

1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad thermique.

M2_2 M2_3 M2_4 M2_5

1. Si aucun clip EZ M.2 n'est installé, veuillez installer le kit de clips EZ M.2 fourni dans le slot M.2 selon la longueur du SSD.

2. 2017年1月1日，公司召开2017年第一次临时股东大会。

3. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.

SATA5\~8 et SATAA\~B : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

CPU\_PWR1\~2, ATX\_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

JDASH1 : Connecteur du contrôleur de réglages

Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).

JUSB4 : Connecteur USB 3.2 Gen 2 Type-C

Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens.

JUSB4 Câble USB Type -C Port USB Type-C sur le panneau avant

JUSB3 : Connecteur USB 3.2 Gen 1

Ce connecteur vous permet de relier un port USB 3.2 Gen 15 Gb/s sur le panneau avant.

10 11

JUSB1\~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

• Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.
• Pour recharger votre iPad, iPhone et iPad par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI® Center.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

CPU\_FAN1, PUMP\_FAN1, SYS\_FAN1\~6: Connecteurs de ventilateur

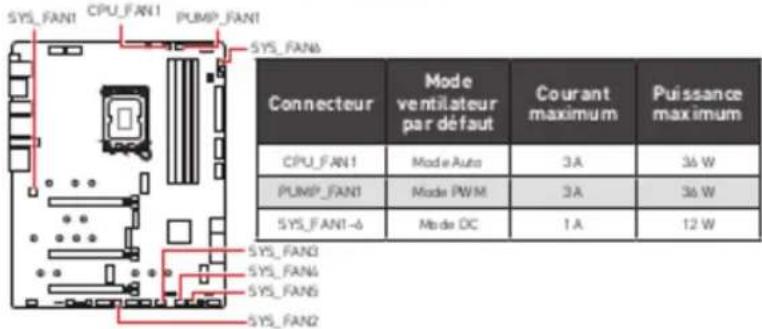

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension. Le mode automatique détectera automatiquement le type de ventilateur utilisé. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le connecteur de ventilateur en mode PWM ou mode DC.

SYS_FAN1 CPU_FAN1 PUMP_FAN1 SYS_FAN6 Connecteur Mode ventilateur par défaut Courant maximum Puissance maximum CPU_FAN1 Mode Auto 3A 36 W PUMP_FAN1 Mode PWM 3A 36 W SYS_FAN1-6 Mode DC 1 A 12 W SYS_FAN3 SYS_FAN4 SYS_FAN5 SYS_FAN2

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alternier entre le mode PWM et le mode DC et ajuster la vitesse des ventilateurs dans BIOS > HARDWARE MONITOR.

Choisissez le mode PWM ou le mode DC

JCI1 : Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis.

Commencer l'activité instrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration du système, règlez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/ Réinitialiser le BIOS

Réinitialiser le BIOSaux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

JRGB1 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Connexion du ruban LED RGB

Connecteur JRGB Cable d'extension R08 Ruban LED R08 de type 5050, sortie 12 V

Connexion du ventilateur LED RGB

Connecteur JR08

JRAINBOW1\~2 : Connecteurs LED RGB adressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressable individuellement 5 V.

Connexion du ruban LED RGB adressable

Connecteur JRAINBOW Cable d'extension pour ruban à LED de-type arc-en-cisl. Ruban LED RGB WS2812B adre issuable individuellement, sortis x 5 V

Connexion du ventilateur LED RGB adressable

Connecteur JRAINBOW

JCORSAIR1 : Connecteur CORSAIR

Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting PRO adressable le individuellement 5 V ou un ventilateur RGB de marque CORSAIR via un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque CORSAIR avec un logiciel MSI dédié.

Connexion du ventilateur LED RGB de marque CORSAIR

Indicateurs LED embarqués

EZ Debug LED

Ces LEDs indiquent l'état de débagage de la carte mère.

□CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
□DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué.
VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué.
☐BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets de lumière des indicateurs LED.

Debug Code LED

Le Debug Code LED affiche la progression et les codes d'erreur pendant et après le POST. Veuillez vous référer au tableau du Debug Code LED pour plus de détails.

Debug Code LED

Tableau des caractères hexadécimaux

Hexadécimaux	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
Affichage de Debug Code LED	0	1	2	3	4	5	6	7	8	9	A	b	C	d	E	F

Phase de démarrage

Sécurité (SEC) - initialisation de très bas niveau

Tableau du Debug Code LED

Codes de progression SEC

01	Sous tension. Détection du type de réinitialisation (soft/hard)
02	Initialisation AP avant chargement du microcode
03	Initialisation de l'agent système avant chargement du micro code
04	Initialisation PCH avant chargement du micro code
06	Chargement du microcode
07	Initialisation AP après chargement du microcode
08	Initialisation de l'agent système après chargement du micro code
09	Initialisation PCH après chargement du micro code
0B	Initialisation du cache

Codes d'erreur SEC

OC - OD	Réservé aux futurs codes d'erreur AMI SEC
OE	Microcode introuvable
OF	Microcode non chargé

Codes de progression PEI

10	Le cœur PEI est lancé
11	L'initialisation de la pré-mémoire du processeur est lancée
12 - 14	Initialisation de la pré-mémoire du processeur (module processeur spécifique)
36	Initialisation de la post-mémoire du processeur. Initialisation du mode de gestion du système (SMM)
37	L'initialisation de la post-mémoire de l'agent système est lancée
38 - 3A	Initialisation de la post-mémoire de l'agent système (module agent système spécifique)
3B	L'initialisation de la post-mémoire du PCH est lancée
3C - 3E	Initialisation de la post-mémoire du PCH (module PCH spécifique)
4F	DXE IPL est lancé

Codes d'erreur PEI

50	Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible
51	Erreur d'initialisation de la mémoire. La lecture du SPD a échoué
52	Erreur d'initialisation de la mémoire. Taille de mémoire invalide ou modules de mémoire incompatibles
53	Erreur d'initialisation de la mémoire. Aucune mémoire utilisable n'est détectée
54	Erreur d'initialisation de la mémoire non spécifiée
55	Mémoire non installée
56	Type de processeur ou vitesse invalide
57	Le processeur ne correspond pas
58	Echec de l'auto-test du processeur ou possibilité d'erreur du cache du processeur
59	Le microcode du processeur est introuvable ou la mise à jour du microcode a échoué
72	Initialisation des périphériques du PCH
73 - 77	Initialisation du PCH DXE (module PCH spécifique)
78	Initialisation du module ACPI
79	Initialisation CSM
7A - 7F	Réservé aux futurs codes AMI DXE
90	La phase de sélection du périphérique de démarrage (BDS) est lancée
91	La connexion du pilote est lancée
92	L'initialisation du bus PCI est lancée
93	Initialisation du contrôleur de branchement à chaud du bus PCI
94	Enumération du bus PCI 32
95	Demande des ressources du bus PCI
96	Distribution des ressources du bus PCI
97	Connexion du périphérique de sortie de console
98	Connexion du périphérique d'entrée de console
99	Initialisation Super IO
9A	L'initialisation USB est lancée
9B	Réinitialisation USB
9C	Détection USB
9D	USB activée
9E -9F	Réservé aux futurs codes AMI
A0	L'initialisation IDE est lancée
A1	Réinitialisation IDE
B4	Branchement à chaud de la USB
B5	Branchement à chaud du bus PCI
B6	Nettoyage de la NVRAM
B7	Réinitialisation de la configuration (réinitialisation des paramètres NVRAM)
B8 - BF	Réservé aux futurs codes AMI

Codes d'erreur DXE

D0	Erreur d'initialisation du processeur
D1	Erreur d'initialisation de l'agent système
D2	Erreur d'initialisation du PCH
D3	Certains protocoles architecturaux ne sont pas disponibles
D4	Erreur d'allocation des ressources PCI. Manque de ressources
D5	Aucun espace pour les options Legacy de la mémoire ROM
D6	Aucun périphérique de sortie de console n'est trouvé
D7	Aucun périphérique d'entrée de console n'est trouvé
D8	Mot de passe invalide
D9	Erreur lors du chargement de l'option de démarrage (erreur Loadimage)
DA	Echec de l'option de démarrage (erreur StartImage)
DB	Echec de la mise à jour du flash
DC	Le protocole de réinitialisation n'est pas disponible
F2	Le processus de récupération est lancé
F3	L'image de la récupération du firmware est trouvée
F4	L'image de la récupération du firmware est chargée
F5 - F7	Réservé aux futurs codes de prograssion AMI

Codes de progression de reprise S3

Codes d'erreur de récupération

F8	La récupération PPI n'est pas disponible
F9	La capsule de récupération est introuvable
FA	Capsule de récupération invalide
FB - FF	Réservé aux futurs codes d'erreur AMI

Codes d'état ACPI

Les codes suivants apparaissent après le démarrage et après l'entrée du système d'exploitation en mode ACPI.

01	Le système entre en état de veille S1
02	Le système entre en état de veille S2
03	Le système entre en état de veille S3
04	Le système entre en état de veille S4
05	Le système entre en état de veille S5
10	Le système sort de l’état de mode veille S1
20	Le système sort de l’état de mode veille S2
30	Le système sort de l’état de mode veille S3

Installer OS, Pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 10/ Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 10/ Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 10/ Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message Press any key to boot from CD or DVD (Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 10/ Windows 11.

Installer les pilotes

1. Allumez l'ordinateur sous Windows 10/ Windows 11.
2. Insérez la clé USB MSI ^® dans le port USB.
3. Cliquez sur la fenêtre popup. Choisir quoi faire avec ce disque [Select to choose what happens with this disc], puis choisissez Lancer DVDSetup.exe (Run DVD Setup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction AutoPlay dans le panneau de configuration Windows, vous pouvez quand même

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnalliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier

http://download.msi.com/manual/mb/MSICENTER.pdf

ou scannez le code QR pour y accéder.

Important

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Cas d'incompatibilité avec l'UEFI

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

• Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1 : Liste d'aide générale
F2 : Ajouter ou supprimer un élément favori
F3 : Entrer dans le menu Favoris
F4 : Entrer dans le menu caractéristiques du processeur
F5 : Entrer dans le menu Memory-Z
F6 : Charger les réglages par défaut

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
2. Insérez la clé USB contenant le profil au port USB.
3. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.
4. Redémarrrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST et cliquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.
• Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support
2. Choisissez Live Update et cliquez sur le bouton Avancé.
3. Choisissez le profil BIOS et cliquez sur le bouton installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton installer.
5. Le système redémarrer a automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®.
2. Renommez le profil BIOS en MSIROM et enregistrez-le à la racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSIROM au Port Flash BIOS situé sur le panneau arrière Entrée/Sortie.
5. Appuyez sur le bouton Flash BIOS pour flasher le BIOS. Le voyant LED

NOTE

Содержание

Cet appareil doit être utilisé à l'intérieur.

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ
