Pro Z690A Wifi - Objectif MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque et modèle	MSI Pro Z690-A WIFI
Socket processeur	LGA 1700, compatible Intel Core 12e génération
Chipset	Intel Z690
Type de mémoire	DDR5, 4 slots, jusqu'à 192 Go max, Dual Channel, support XMP 3.0
Fréquence mémoire supportée	DDR5-6800+ (OC) / 6600 (OC) / 6000 (OC) ... (voir site MSI)
Slots d'extension PCIe	1x PCIe 5.0 x16 (CPU), 2x PCIe 3.0 x4 (chipset), 1x PCIe 3.0 x1 (chipset)
Stockage SATA	6x SATA 6 Gb/s
Stockage M.2	4x M.2 (Touche M) : 1x PCIe 4.0 x4 (CPU), 2x PCIe 4.0 x4 (chipset), 1x PCIe 3.0 x4 (chipset) - supporte 2242/2260/2280/22110
Réseau sans fil	Intel Wi-Fi 6E, Bluetooth 5.2
Réseau filaire	2.5 Gb/s LAN
Ports USB arrière	1x USB 3.2 Gen2x2 Type-C, 1x USB 3.2 Gen2 Type-A, 2x USB 3.2 Gen1 Type-A, 4x USB 2.0 Type-A
Connecteurs USB internes	1x USB 3.2 Gen2 Type-C, 2x USB 3.2 Gen1 (4 ports), 2x USB 2.0 (4 ports)
Audio	Audio Boost, 7.1 canaux, 4 jacks audio
Connecteurs d'alimentation	1x 24-pin ATX, 2x 8-pin CPU
Dimensions (format)	ATX (305 mm x 244 mm)
Poids (estimé)	Environ 1,2 kg
Fonctions spéciales	Mystic Light RGB, EZ Debug LED, Flash BIOS Button, MSI Center, Core Boost, DDR5 Boost
Sécurité	Protection contre les décharges électrostatiques, prévention ESD
Entretien et nettoyage	Utiliser un chiffon sec et doux. Éviter les liquides. Débrancher avant nettoyage.
Pièces détachées / Réparabilité	Batterie CMOS remplaçable (pile bouton CR2032). Réparation par un professionnel recommandée. Vis M.2 et câbles SATA inclus.
Garantie et support	Consulter le site MSI pour les mises à jour BIOS et pilotes. Manuel complet disponible.

FOIRE AUX QUESTIONS - Pro Z690A Wifi MSI

Comment installer le processeur sur le socket LGA 1700 ?

Soulevez le levier du socket, alignez les encoches du processeur avec la carte mère, puis abaissez le levier pour verrouiller. Ne touchez pas les contacts dorés et utilisez un bracelet antistatique.

Quelle mémoire RAM DDR5 est compatible avec cette carte mère ?

Elle supporte la DDR5 standard JEDEC jusqu'à 6800 MHz (OC) et les profils XMP 3.0. Consultez la liste de compatibilité sur le site MSI pour les modules testés.

Comment mettre à jour le BIOS ?

Vous pouvez utiliser la fonction M-Flash intégrée au BIOS ou le bouton Flash BIOS à l'arrière. Téléchargez le BIOS sur une clé USB, renommez-le en MSI.ROM si vous utilisez le bouton Flash, puis démarrez.

Comment connecter les câbles du panneau avant (bouton power, LED) ?

Utilisez les connecteurs JFP1 et JFP2. Consultez le manuel pour le brochage précis : Power SW, Reset SW, Power LED, HDD LED.

Que signifient les LED EZ Debug ?

Quatre LEDs indiquent l'état : CPU (problème processeur), DRAM (mémoire), VGA (carte graphique), BOOT (périphérique de démarrage). Si une reste allumée, ce composant est défaillant.

Comment configurer le Wi-Fi 6E et Bluetooth ?

Le module Wi-Fi est préinstallé. Installez les pilotes Intel depuis le site MSI. Activez le Wi-Fi dans Windows et connectez les antennes fournies pour une meilleure réception.

Puis-je utiliser un SSD PCIe 4.0 dans les slots M.2 ?

Oui, le slot M2_1 (depuis le CPU) supporte PCIe 4.0 x4. Les autres slots M.2 sont également PCIe 4.0 x4 (depuis le chipset). Vous pouvez utiliser des SSD PCIe 3.0 aussi.

Comment réinitialiser le CMOS (Clear CMOS) ?

Éteignez le PC, débranchez le câble d'alimentation. Utilisez le cavalier JBAT1 : placez le capuchon sur les broches 2-3 pendant 5-10 secondes, puis remettez-le sur 1-2. Vous pouvez aussi appuyer sur F6 dans le BIOS pour charger les valeurs par défaut.

Comment activer le profil XMP pour la RAM ?

Entrez dans le BIOS (touche Suppr au démarrage), allez dans OC menu, cherchez DRAM Frequency ou XMP Profile et sélectionnez le profil XMP souhaité. Sauvegardez et quittez (F10).

Quelle est la capacité mémoire maximale supportée ?

La carte mère supporte jusqu'à 192 Go de mémoire DDR5 (4x 48 Go) en configuration Dual Channel. Utilisez des modules non-ECC unbuffered.

MODE D'EMPLOI Pro Z690A Wifi MSI

Merci d'avoir acheté la carte mère MSI PRO Z690-A WIFI / PRO Z690-A. Ce guide d'utilisation fournit des informations sur le schéma, la vue d'ensemble des composants, la configuration du BIOS et l'installation des logiciels.

Table des matières

Informations de sécurité....3

Spécifications 4

Panneau arrière Entrée/Sortie....10

Tableau explicatif de l'état de la LED du port LAN 11

Configuration des ports audio 11

Vue d'ensemble des composants 12

Socket et Processeur 13

Slots DIMM. 16

PCI_E1-4: Slots d'extension PCIe 15

JFP1, JFP2 : Connecteurs de panneau avant 16

SATA1-6 Connecteurs SATA 6 Gb/s 17

JAUD1 : Connecteur audio avant....17

M2_1-4 : Slots M.2 (Touche M) 18

ATX_PWR1, CPU_PWR1-2 : connecteurs d'alimentation....19

UEFI BIOS 28

Configuration du BIOS 29

Entrer dans la configuration du BIOS 29

Guide d'utilisation du BIOS 29

Réinitialiser le BIOS 30

Mettre le BIOS à jour 30

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation. • Gardez ce manuel pour références futures.

Spécifications

CPU	Support des processeurs Intel® CoreTM de 12ème générationSocket LQA170.0* Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux pro des serrants sont introduits sur le marché.
Chipset	Chipset Intel® 26/90
Mémoire	4x slots pour mémoire DDR5, support jusqu'à 192.0a*Support JEDEC standard DDR5 6800/6600+ (OC) MHzSupport Intel® XMP 3.0 OCSupport mémoire dual channel à double contrôleurSupport non-EQC, mémoire un-buffered* Veuillez vous référer au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'extension	3 x slots PCIe x16PCI_E1 (depuis CPU)Support PCIe 5.0 x16PCI_E3 et PCI_E4 (depuis chipset 26/90)Support PCIe 3.0 x4 et 3.0 x11 x slot PCIe 3.0 x1 (depuis chipset 26/90)

Suite du tableau sur la page précédente

Wireless LAN et Bluetooth®

Intel® Wi-Fi 6E (Uniquement pour PRO Z&90-A WIFI)Le module sans-fi est pré-installé dans le slot M2 (Touche E)Support MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (160 MHz) jusqu'à 2,4 Gb/sSupport 802.11 a/b/g/n/ac/a xSupport Bluetooth® 5.2**, RIPS, FISMAL'utilisation de la bande Wi-Fi & GHz dépend du support de Windows. 11 et de s nèglementations de chaque pays.La version Bluetooth peut être mise à jour. Veuillez vous réhérer au site internet du fournisseur de la puce Wi-Fi pour plus de détails.

Δ × ports SATA Δ Gb/s (depuis chipset Z&90) Δ × slots M2 (Touch e M) M21 (depuis CPU)Support PCIe Δ 0 x Δ Support des périphériques de stockage 22 42/2260/ 2280/22 110 M22 (depuis chipset Z&90)Support PCIe Δ 0 x Δ Support des périphériques de stockage

Suite du tableau sur la page précédente

RAID	Support RAID 0, RAID 1, RAID Set RAID 10 pour les périphériques de stockage SATASupport RAID 0, RAID 1 et RAID 5 pour les périphériques de stockage M2 NVMe
USB	Chipset Intel® Z6901 x port USB3.2 Gen 2 x2 20 Gb/s Type-C sur le panneau arrière2 x ports USB3.2 Gen 2 10 Gb/s (1 connecteur interne Type-C et 1 port Type-A sur le panneau arrière)6 x ports USB3.2 Gen 1 5 Gb/s (2 ports Type-A sur le panneau arrière et 4 ports disponibles par l'intermédiaire des connecteurs USB interne)4 x ports USB2.0 Type-A sur le panneau arrièreUSB Hub GL850G4 x ports USB2.0 disponibles par l'intermédiaire des connecteurs USB interne s
	1 x connecteur d'alimentation principal ATX à 2& broches2 x connecteurs d'alimentation ATX 12 V à8 broches6 x connecteurs SATA & Gb/s4 x slots M2 (T auche M)1 x port USB 3.2 Gen 2 10 Gb/s Type -C

Suite du tableau sur la page précédente

Fonctions LED	1 x connecteur LED RGB à 4 broches2 x connecteurs LED RAINBOW à 3 broches4 x EZ Debug LED
Connecteurs sur le parreau arrêté	1 x bouton Flash BIOS1 x port combo souris/clavier PS/24 x ports USB 2.0 Type-A1 x DisplayPort1 x port HOMI TM 2.11 x port LAN (RJ/65)2 x ports USB 3.2 Gen 1 5Gb/s Type-A1 x port USB 3.2 Gen 2 10Gb/s Type -A1 x port USB 3.2 Gen 2x2 20Gb/s Type -C2 x connecteurs d'antenne Wi-Fi (Uniquement pour PRO 2.6V0-A WIFI)4 x jacks audio
Contrôleur E/S	Contrôleur NUVÔTON NCT&687D-W
Moniteurs	Détéction de latempérature du CPU, du système et du ChipsetDétéction de la vitienne du ventilateur du CPU, du système

Suite du tableau sur la page précédente

Logiclet	• Pilotex• MSI Center• Intel® Extreme Tuning Utility• CPU-Z MSI GAMING• Google ChromeTM, Google Toolbar, Google Drive• NortonTM Internet Security Solution
Functions MSI Center	• Mystic Light• LAN Manager• User Scenario• Monibeur système• Frear AI Cooling• True Color• Live Update• Speed Up• Super Charger
	• Audio• Audio Boost• Network

Suite du tableau sur la page précédente

Function a spéciales

PerformanceTechnologie Multi GPU-CrossFireDDR6 BoostCore BoostUSB 3.2 Gen 2x2 20GUSB 3.2 Gen 2 10GUSB de Type A+CFront USB Type-CProtectionPCI-E Steel ArmorExperienceMSI CenterFroar AI CoolingClick BIOS SBoaton Flash BIOS

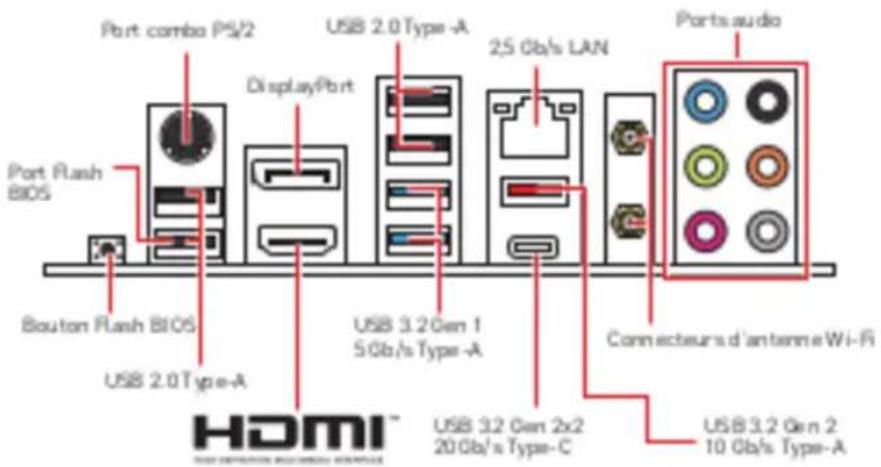

Panneau arrière Entrée/Sortie

PRO Z690-A WIFI

PRO Z690-A

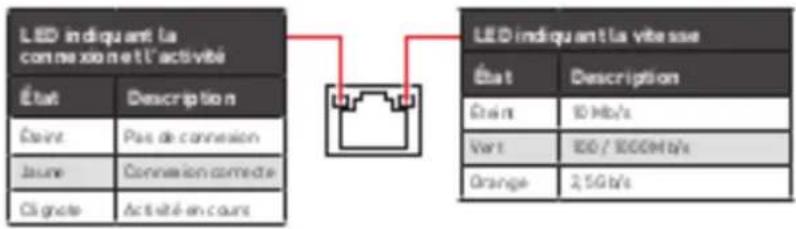

Tableau explicatif de l'état de la LED du port LAN

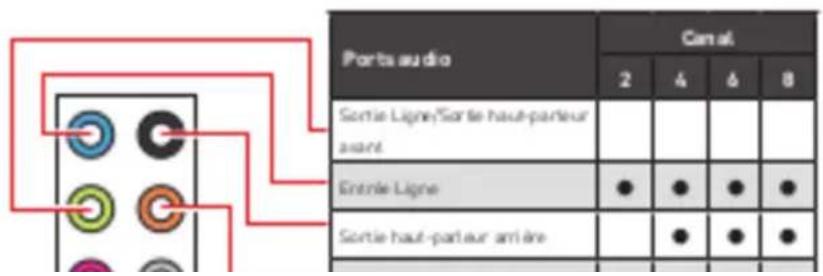

Configuration des ports audio

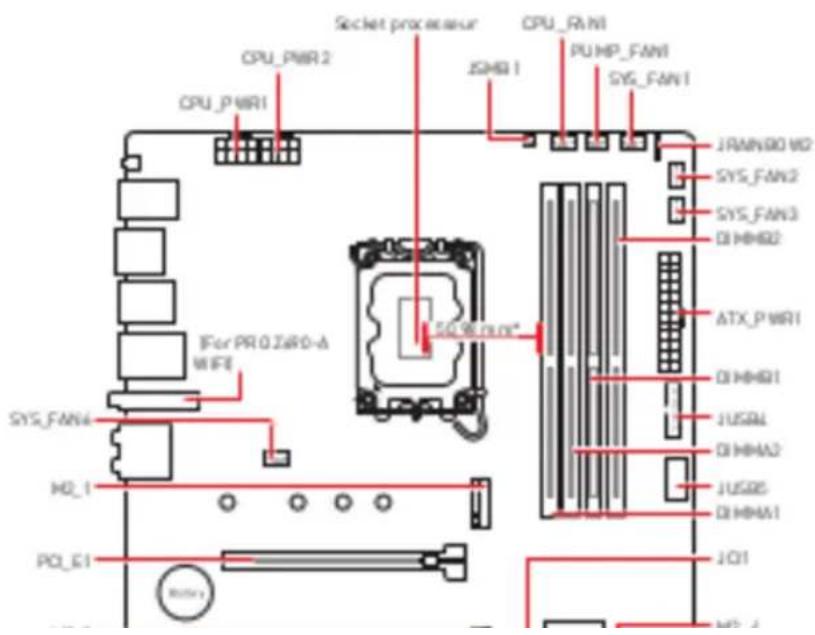

Vue d'ensemble des composants

Socket Processeur

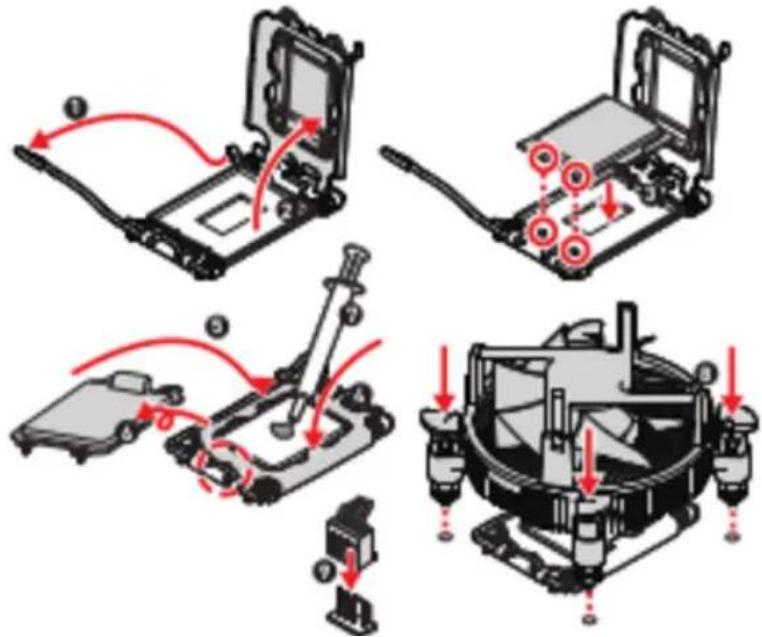

Installez le processeur dans le socket comme indiqué ci-dessous.

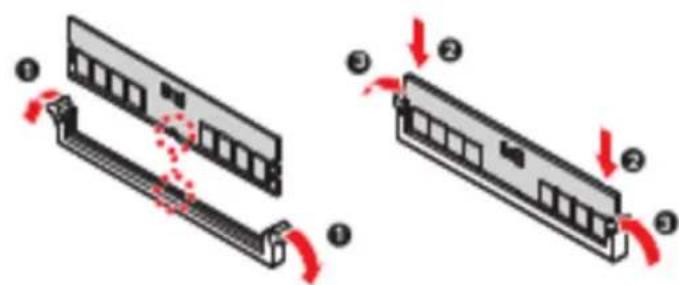

Insérez le module de mémoire dans le slot DIMM comme indiqué ci-dessous.

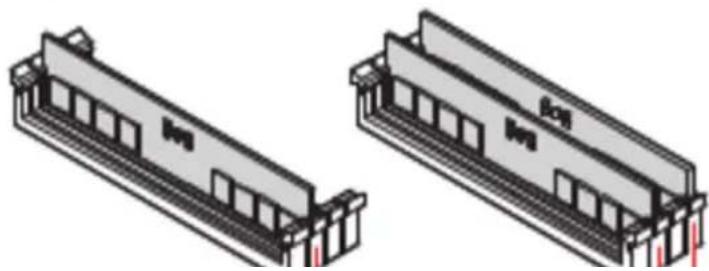

Installation recommandée du module mémoire

• Veillez à toujours insérer un module de mémoire dans le slot DIMMA2 en premier.
• Pour garantir la stabilité du système en mode double canal, assurez-vous d'installer des modules de mémoire du même type, du même nombre et de la même densité. Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'overclocking, car la fréquence d'opération de la mémoire dépend du Serial Presence Detect (SPD). Rendez-vous dans le BIOS et choisissez la fonction DRAM Frequency pour régler la fréquence de la mémoire si vous voulez la faire fonctionner à la fréquence indiquée ou à une fréquence plus élevée.
• Il est recommandé d'utiliser un système de refroidissement capable de refroidir toutes les barrettes mémoire et d'assurer de bonnes performances lors d'un overclocking.
• La stabilité et la compatibilité du module de mémoire lors de l'overclocking dépendent du processeur et des périphériques installés.
• Veuillez vous référer au site Web du fabricant pour plus d'informations sur la mémoire compatible.

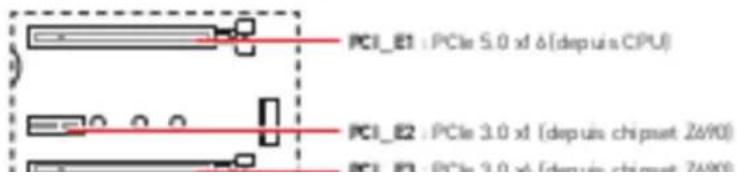

PCI_E1-4 : Slots d'extension PCIe

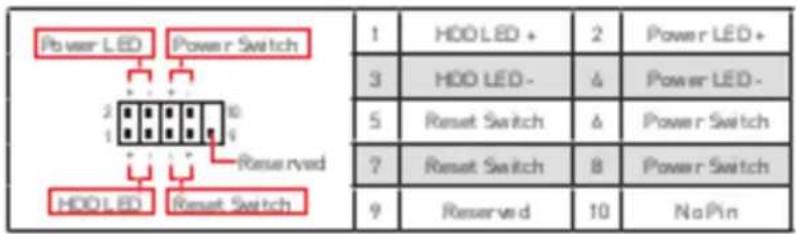

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se relient aux interrupteurs et aux indicateurs LED du panneau avant.

SATA1~6 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

Important

• Veuillez ne pas plier les câbles SATA à 90 degrés, car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JAUD1 : Connecteur audio avant

M2_1~4: Slots M.2 (Touche M)

Installez le SSD M.2 dans le slot M2 comme indiqué ci-dessous.

ATX_PWR1, CPU_PWR1-2 : Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

	24ATX_PMR1	1	+3.3V	13	+3.3V
		2	+3.3V	14	-12V
		3	Ground	15	Ground
		4	+5V	16	PS-ON*
		5	Ground	17	Ground
		6	+5V	18	Ground
		7	Ground	19	Ground
		8	PWR OK	20	Res
	13	9	5/5B	21	+5V
		10	+12V	22	+5V
		11	+12V	23	+5V
		12	+3.3V	24	Ground

8 5		1	Ground	5	+12V
	CPU_PWR1-2	2	Ground	6	+12V
		3	Ground	7	+12V
4 1

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

	1	VCC	2	VCC
	3	USB0-	4	USB1-
	5	USB0+	Δ	USB1+
	7	Ground	8	Ground
	9	NoPin	10	NC

Important

• Notez que les branches VCC et Term doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.
• Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI Center.

JUSB3~4 : Connecteurs USB 3.2 Gen 1 5 Gb/s

Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5 Gb/s sur le panneau avant.

	1	Power	11	US82.0+
	2	US83_RX_ON	12	US82.0-
	3	US83_RX_ON	13	Dissuind

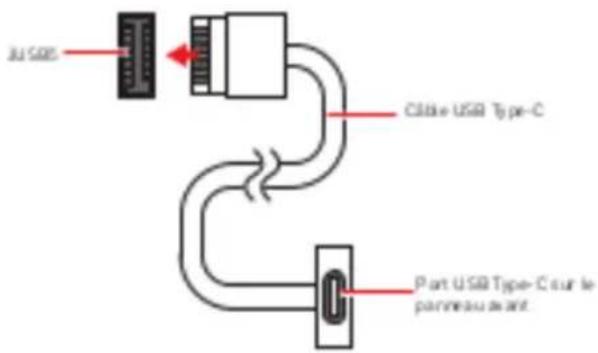

JUSB5 : Connecteur USB 3.2 Gen 2 Type-C

Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 10 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Lorsque vous connectez le câble, assurez-vous de le brancher dans le bon sens.

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt 8/5

1 TBT_Force_PWR 2 TBT_SOX_Entry_REQ

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension.

Connecteur	Mode ventilateur par défaut	Courant maximum	Puissance maximum
CPU_FAN1	ModeP MM	2A	24W
PUMP_FAN1	ModeP MM	2A	24W
SYS_FAN1-4	Mode OC	1A	12W

1
Ground	2	+12V
3	Sense	4	Speed Control Signal

1Définition des broches en mode DC
1	Ground	2	Voltage Control.
3	Sense	4	NC

! Important

Vous pouvez ajuster la vitesse du ventilateur dans BIOS > HARDWARE MONITOR.

JCI1 : Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur d'intrusion châssis.

Normal. [diffus t]

Commencer l'activité d'intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

Réinitialisation de l'avertissement d'intrusion châssis

1. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS / Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

JRAINBOW1~2 : Connecteurs LED RGB adressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressable individuellement 5 V.

1	1	+5V	2	Data
	3	No Pin	4	Ground

A

JRGB1 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

1	1	+12V	2	G
	3	R	4	B

! Important

• Le connecteur JRGB supporte des rubans LED RGB (12V/0/0/8) de type 5050 d'une longueur de 2,3 m maximum avec une puissance nominale maximale de 3 A (12V).
• Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l'alimentation et à débrancher le câble d'alimentation de la prise électrique.
• Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d'extension LED.

EZ Debug LED

Ces LEDs indiquent l'état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué. VGA - indique que le CPU n'est pas détecté ou que son initialisation a échoué. BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

Installer OS, pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 10/Windows 11

1. Allumez l'ordinateur :
2. Insérez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Reset) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 10/Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message (Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD) (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 10/Windows 11.

Installer les pilotes

1. Allumez l'ordinateur sous Windows 10/Windows 11.
2. Insérez le disque MSI Drive Disc/la clé USB dans le lecteur optique/le port USB.
3. Cliquez sur la fenêtre popup Choisir ce qu'il faut faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier

http://d.owell.oa.d.m.si.com/m.anu.s/mb/MSICENTER.pdf

ou scannez le code QR pour y accéder.

! Important

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

! Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités des nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun logiciel malveillant ne perturbe le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

! Important

• Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1 : Aide générale F2 : Ajouter ou supprimer un élément favori F3 : Entrer dans le menu favoris F4 : Entrer dans le menu caractéristiques du processeur F5 : Entrer dans le menu Memory-2 F6 : Charger les réglages par défaut

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

- Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.

- Court-circuitez le cavalier Clear CMOS sur la carte mère.

! Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Insérez la clé USB contenant le profil dans le port USB.
2. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.
3. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST, puis cliquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

- Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à Internet.

- Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Choisissez Live Update et cliquez sur le bouton Avancé.
3. Choisissez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système ne démarrera pas automatiquement.

Mettre le BIOS à jour avec le bouton Flash BIOS

1. Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI®.
2. Renommez le profil BIOS en MSIROM et enregistrez-le à la racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSIROM au port Flash BIOS situé sur le panneau arrière Entrée/Sortie.

NOTE

Cet appareil doit être utilisé à l'intérieur.

En tant qu'écologiste et afin de protéger l'environnement, M52 tient à rappeler ceci.

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. NSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.
