MODE D'EMPLOI Live Streamer CAP 4K BU113 AVERMEDIA

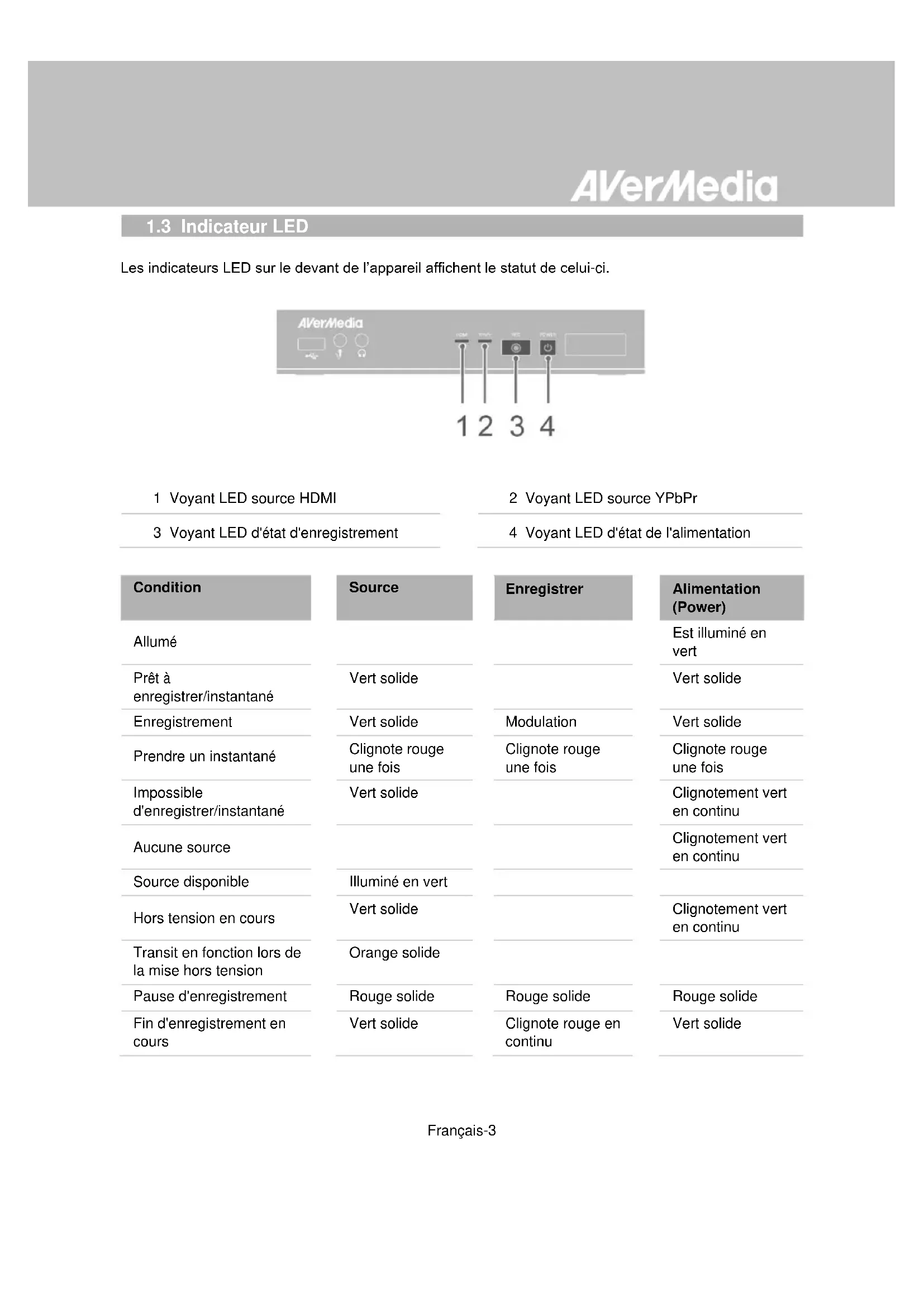

Les indicateurs LED sur le devant de l’appareil affichent le statut de celui-ci.

2 Voyant LED source YPbPr 3 Voyant LED d'état d'enregistrement

4 Voyant LED d'état de l'alimentation

Est illuminé en vert Prêt à enregistrer/instantané

Vert solide Enregistrement

Clignote rouge une fois

Clignote rouge une fois

Clignote rouge une fois Impossible d'enregistrer/instantané

Clignotement vert en continu Aucune source

Hors tension en cours

Clignotement vert en continu Transit en fonction lors de la mise hors tension

Pause d'enregistrement

Rouge solide Fin d'enregistrement en cours

Clignote rouge en continu

Alimentation (Power) L'espace de stockage est faible

Vert solide L'appareil n'est pas prêt

Clignotement vert en continu Problèmes tels qu'aucun stockage/aucun signal/contenu protégé

Clignotement vert en continu Accepter une commande de la télécommande

Clignote vert une fois Appuyez sur [F1] pour obtenir le statut du voyant LED.

3 Sortie casque d'écoute 2 Entrée MIC

Le port USB est pour la connexion de l'appareil de stockage du disque dur externe ainsi que pour la mise à niveau de micrologiciels via le périphérique de stockage. Le concentrateur USB n'est pas pris en charge. Il n'y aura pas de fonction ou de réponse lors de la connexion de Capture Box à l'ordinateur via l'USB.Français-5

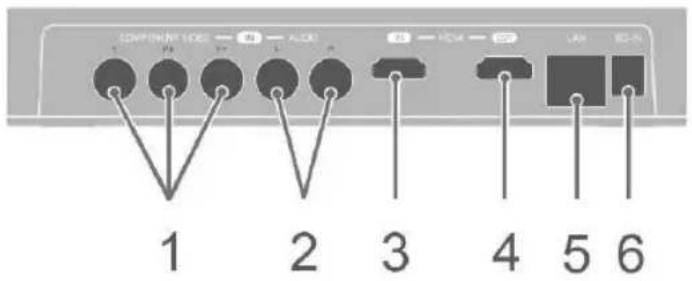

1 Entrée composante vidéo

1.4.2 Vue arrièreFrançais-6

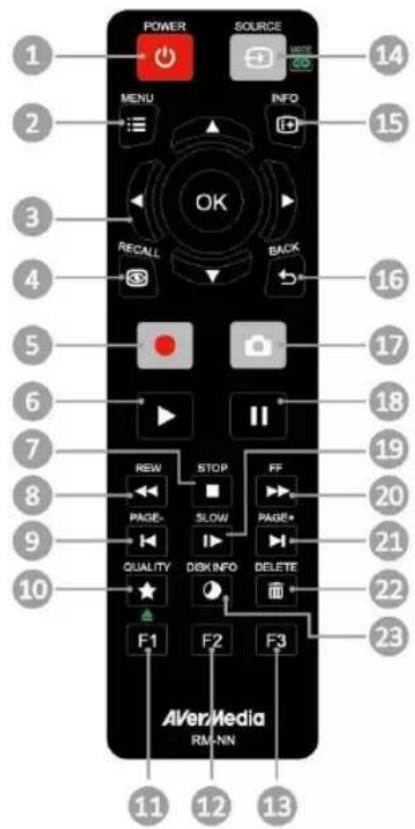

Chapitre 2. La télécommande

Les descriptions ci-dessous présentent les touches de la télécommande.

Appuyez pour allumer l’appareil/le mettre en veille.

Appuyez pour accéder au menu principal. Appuyez à nouveau pour quitter.

Appuyez sur les touches de direction pour vous déplacer parmi les options. Appuyez sur OK pour confirmer une sélection. Appuyez sur OK pour marquer/enlever le marquage d’un segment en post-édition.

Appuyez pour lire le dernier fichier enregistré ou visualiser la dernière image capturée.

Appuyez pour démarrer/arrêter l’enregistrement.Français-7

Appuyez pour démarrer la lecture du fichier sélectionné. Appuyez pour lire le fichier à la vitesse normale (1x) lorsque la fonction lecture au ralenti, retour ou avance rapide est active.

Appuyez pour arrêter la lecture. Appuyez pour arrêter l’enregistrement.

Appuyez pour le retour rapide (2x, 4x, 8x, 16x, 32x).

Appuyez pour revenir à la page précédente.

Appuyez pour afficher l’écran de réglage de la qualité de la vidéo/photo. Appuyez à nouveau pour quitter.

(Suivez les instructions à l’écran)

(Suivez les instructions à l’écran)

(Suivez les instructions à l’écran)

Appuyez pour commuter entre les sources Composante et HDMI.

Appuyez pour afficher les informations à l’écran, y compris le mode, la source et les sources audio.

Appuyez pour quitter la page en cours et revenir à la page précédente.

Appuyez pour prendre une photo durant un jeu ou la lecture d’une vidéo.

Appuyez pour mettre la lecture en pause. Appuyez sur OK ou pour reprendre la lecture. Appuyez pour mettre l’enregistrement en pause.

Appuyez pour lire la vidéo au ralenti (1/2x). Appuyez à nouveau pour passer en mode image par image (voir p. 27 pour plus de détails)

Appuyez pour l’avance rapide (2x, 4x, 8x, 16x, 32x).

Appuyez pour passer à la page suivante.

Appuyez pour supprimer les fichiers sélectionnés.

Appuyez pour afficher les informations concernant le disque. Appuyer de nouveau pour les cacher.Français-8

Chapitre 3. Assistant d’installatio

Lorsque vous branchez votre Boîtier d’Acquisition pour la première fois, l’assistant d’installation apparaît. Les étapes suivantes vous guident tout au long de la procédure de configuration initiale.

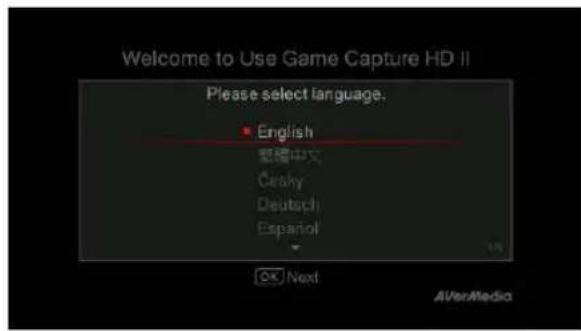

Etape 1 Réglage de la Langue Lorsque la page apparaît, utilisez ▲/▼ pour choisir la langue de votre choix. Appuyez ensuite sur OK pour confirmer.

Etape 2 Passerelle Audio/Vidéo (Pass-Thru) Sélectionnez ON pour la passerelle A/V.

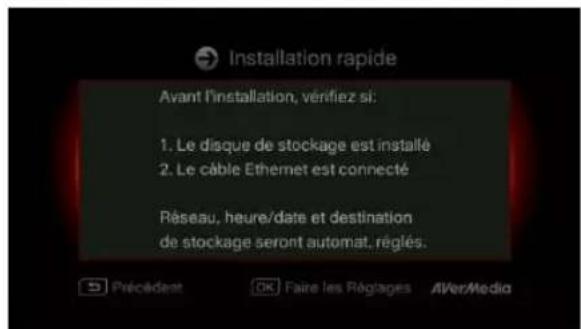

Assurez-vous que vous avez installé un disque dur (interne ou externe) et connecté le boîtier à Internet avant de démarrer la procédure. Pour la première initialisation, vous aurez un écran noir pendant une courte période (environ 20 secondes), suivi par le logo AVerMedia. La lumiére verte qui clignote indique le Game Capture HD II est en train de démarrer. Attendez ensuite l’apparition de l’écran de bienvenue.Français-9 Etape 3 (1) Rappel Assurez-vous que le disque dur branché ou installé sur le boîtier est bien formaté en NTFS. (Pour plus de détails, reportez-vous au Chapitre 4.2) Vérifiez la connexion au réseau. Appuyez ensuite sur OK pour démarrer la configuration. Nous vous recommandons d’utiliser un routeur qui supporte les réseaux IP DHCP. Veuillez vous référer au Chapitre Ch. 6.2 pour un réglage manuel de la connexion.

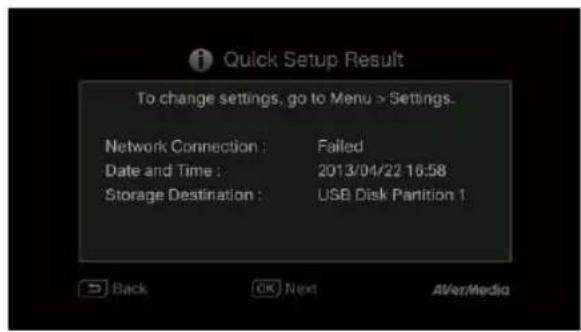

Etape 3 (2) Echec de la Connexion Réseau Si vous n’avez pas réussi à vous connecter à un réseau valide, un message d’échec de connexion réseau apparaîtra. Appuyez sur OK pour continuer. Appuyez sur pour revenir à la page précédente.

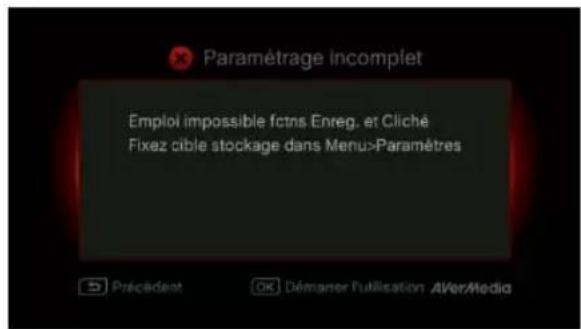

Etape 4 Aucun Disque Dur Détecté Si vous n’avez pas encore installé de support de stockage, faîtes-le avant de continuer le processus d’installation.. Appuyez ensuite sur pour vous rendre à l’écran précédent et appuyez sur OK pour lancer le processus de verification du disque.Français-10

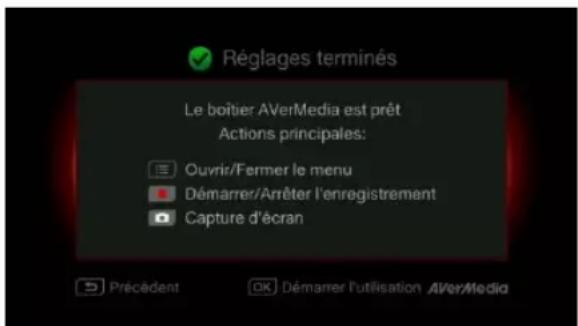

Etape 4 (2) Fin du Processus d’Installation Une fois qu’un disque dur formaté en NT)S est connecté au boîtier, un message de fin d’installation s’affiche. Vous pouvez commencer à enregistrer dès maintenant. Appuyez sur OK pour sortir de l’assistant d’installation et commencer à utiliser votre boîtier. Votre jeu apparaît à l’écran.Français-11

Chapitre 4. Fonctionnement de base

Ce chapitre vous guide pour l'enregistrement de jeux en cours, la capture d'images, l'ajout de commentaires vocaux pour vidéos et la lecture instantanée de fichiers.

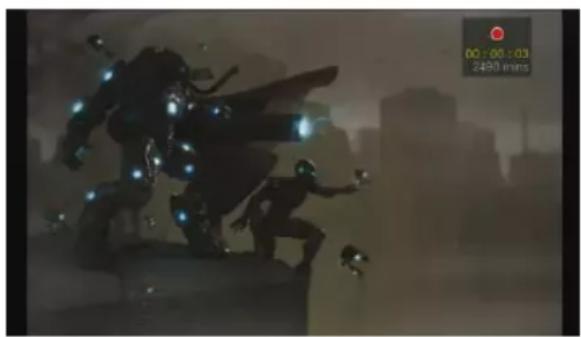

4.1 Enregistrement et capture

Capture Box vous permet d'enregistrer, de capturer et ajouter des commentaires vocaux aux vidéos. Les directives sont données comme suit.

Enregistrement instantané en cours de jeu - Appuyez sur pour activer l'enregistrement instantané. - Appuyez de nouveau sur ou pour arrêter l'enregistrement.

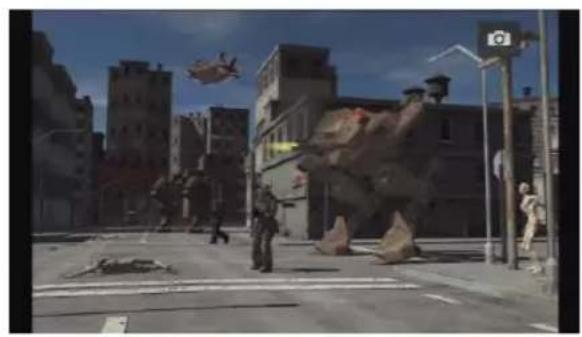

Faire une pause et reprendre l'enregistrement Vous pouvez sauter les séquences vidéo indésirables et reprendre l'enregistrement. Seules les séquences que vous avez enregistrées seront enregistrées et les clips sautés seront automatiquement supprimés. - Appuyez sur pour interrompre l'enregistrement. Appuyez sur ou pour poursuivre l'enregistrement. Capture Box affiche le déroulement du jeu en temps réel et en mode standard. Vous pouvez changer le mode en temps réel par défaut pour le mode standard. Allez dans Menu> Paramètres> Mode d'affichage. (Veuillez vous référer au chapitre 6.2 pour plus de détails.) Tous les fichiers ou photos enregistrés seront sauvegardés sur le DD par défaut automatiquement. Veuillez vous référer au chapitre 6 pour plus de détails.Français-12

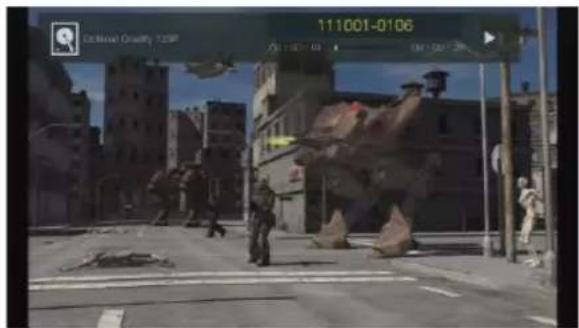

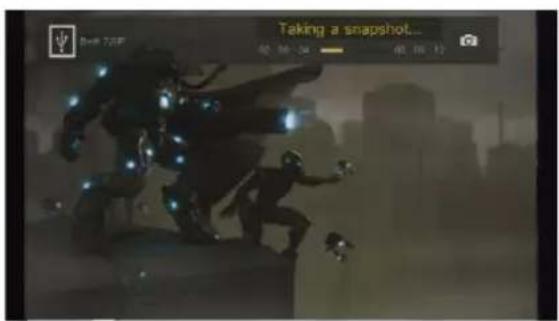

Aperçu rapide en cours de jeu - Appuyez sur pour capturer l’image actuelle. Appuyez longuement sur pour activer le mode de capture en continu. Capture Box prendra 5 photos à la fois.

Lecture instantanée - Appuyez pour la lecture du dernier fichier enregistré ou voir la dernière image acquise. - Appuyez pour arrêter la lecture. - Appuyez sur ► pour avancer de 30 secondes. - Appuyez sur ◄ pour reculer de 10 secondes.

Capture d’image lors de la lecture vidéo Façon 1 : - Appuyez sur pour capturer l’image actuelle. Façon 2 : Étape 1: - Appuyez sur pour lire la vidéo au ralenti (1/2x). Appuyez sur à nouveau pour voir la vidéo image par image. - ou - Appuyez sur pour mettre la lecture à pause. Appuyez sur pour aller à l’image précédente; appuyez sur pour aller à l’image suivante. Étape 2: - Appuyez sur pour capturer l’image souhaitée.Français-13

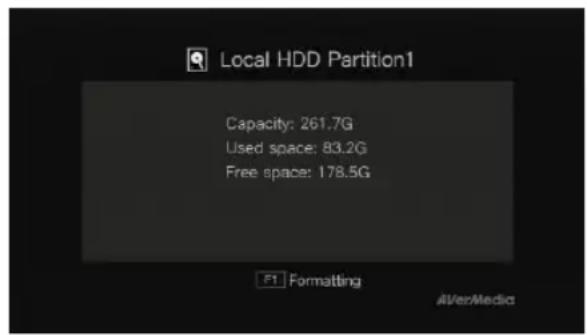

Information du disque Appuyez puis appuyez sur OK pour afficher l’information sur le disque. Appuyez de nouveau pour masquer.

4.2 Ajout de commentaires

Cette section vous explique comment ajouter des commentaires vocaux à votre enregistrement vidéo. Exigences pour casque/microphone: Casque à écouteurs

Connecteur: Connecteur 3,5 mm

Microphone Réponse en fréquence: 20-16kHz Impédance: 2,0 KΩ Tension de fonctionnement: 3V Connecteur: Connecteur 3,5 mm

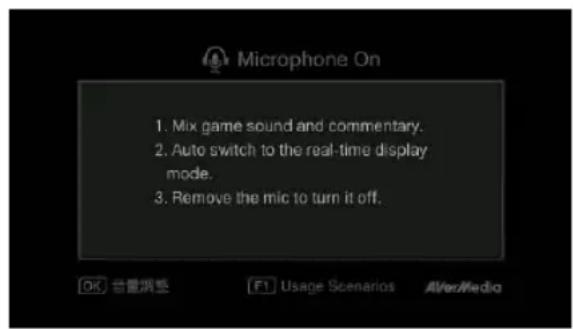

Microphone ouvert (Microphone On) Un menu OSD s'affiche si vous avez connecté le microphone/ à Capture Box. Vos commentaires ne seront enregistrés que lorsque vous aurez appuyé sur . - Appuyez sur pour enregistrer votre déroulement de jeu commenté. - Appuyez sur ou pour arrêter l'enregistrement.Français-14

Si le casque ou le micro sont branchés lors du déroulement avec l'assistant de configuration, le son ne pourra être entendu à partir de votre casque et les instructions sur les commentaires vocaux ne seront pas affichés. Par conséquent, branchez le casque ou le micro après l'installation complète de l'assistant afin de suivre les instructions pour casque/microphone. Tout commentaire ajouté sera mixé avec le son du déroulement du jeu. De plus, tant que le casque est connecté à l'appareil, tous vos commentaires et le bruit de fond seront enregistrés. N'oubliez donc pas d'arrêter l'enregistrement et de retirer le casque lorsqu'aucun commentaire n'est nécessaire. Si le microphone est déconnecté/connecté au Capture Box lors de l'enregistrement, le son sera également enregistré. En guise de sécurité, veuillez éviter de brancher le microphone pendant le processus d'enregistrement. Le volume que vous entendez lors du test commentaire peut être légèrement différent de l'enregistrement proprement dit. Il est recommandé que vous fassiez un test de simulation à l'avance pour vous familiariser avec le volume enregistré. Il est normal d'entendre votre propre voix lors de l'enregistrement avec la source d'entrée HDMI. Aucun OSD ne sera affiché lorsque vous vous connecterez, seulement le casque à Capture Box.Français-15

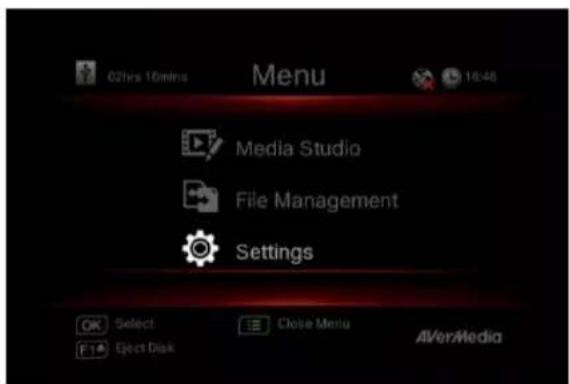

Chapitre 5. Menu OSD

Dans le menu, vous pouvez vérifier et gérer vos fichiers et photos sauvegardés et personnaliser vos préférences.

1 Temps restant pour l'enregistrement

3 Connexion réseau 2 Connexion à GameMate

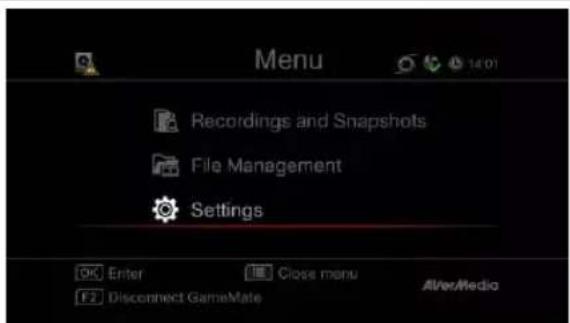

Fonctionnement de base - Appuyez sur pour afficher le menu. - Appuyez sur ou pour revenir à l'écran de jeu. - Utilisez les touches ▲/▼ pour faire une sélection dans le menu et OK pour entrer dans un sous-menu. - Dans le sous-menu, utilisez les touches ▲/▼ pour faire une sélection et OK pour confirmer. Appuyez pour revenir à la page précédente.Français-16 Appuyez sur F1 pour retirer le périphérique de stockage en toute sécurité. - *Le coin supérieur gauche montre votre périphérique de stockage par défaut actuel et l'enregistrement restant disponible

5.1 Enregistrements et photos (Media Studio)

Vous pouvez vérifier les enregistrements et photos prises par Capture Box dans «Enregistrements et photos (Media Studio)» Format d'acquisition: Vidéo MP4 (Codec: Format H.264 avec audio AAC) Image JPEG

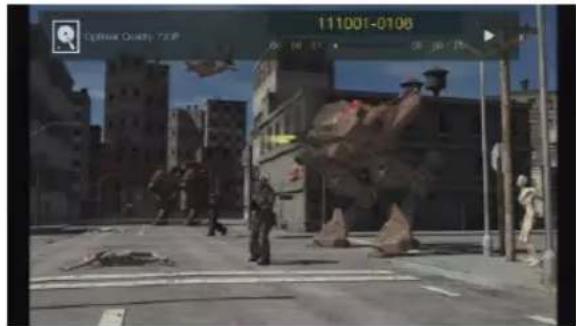

Navigation - Utilisez les touches ◄/►/▲/▼ pour sélectionner les items. - Appuyez sur F1 pour trier les fichiers par nom, taille ou format. - Appuyez sur F2 pour aller en mode liste ou mode onglet. - Appuyez sur F3 pour renommer, modifier, partager le fichier sélectionné. - Appuyez sur pour aller à la page suivante. - Appuyez sur pour revenir à la page précédente. - Appuyez sur pour accéder au menu principal. Il est recommandé que vous affichiez seulement les vidéos et les photos qui sont enregistrées par Capture Box. Si vous essayez d'ouvrir des fichiers pris par un autre appareil (comme un appareil photo), il est très probable qu'il y ait un échec.Français-17

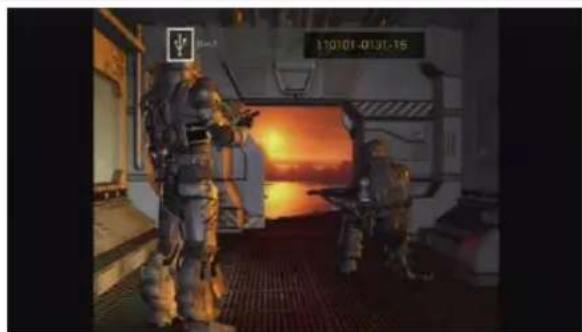

Lecture vidéo - Appuyez sur ou OK pour débuter la lecture du vidéo sélectionné. - Appuyez sur ou OK pour mettre la lecture à pause. Appuyez sur ou OK pour reprendre la lecture. - Appuyez pour lire la vidéo au ralenti (1/2x). - Appuyez sur pour reculer en 2x, 4x, 8x, 16x, 32x. - Appuyez sur pour l’avance rapide à 2x, 4x, 8x, 16x, 32x. - Appuyez pour lire le fichier à la vitesse normale (1x) lorsque les fonctions de ralenti, rembobinage ou avance rapide sont actives. - Appuyez pour arrêter la lecture. - Appuyez sur pour afficher l’information de lecture, y compris l’espace de stockage du disque, résolution d’enregistrement, durée, temps écoulé et restant et nom de fichier. *Seuls les fichiers vidéos captés par Capture Box sont pris en charge.

Visionnement des photos - Appuyez sur ou OK pour voir l’image sélectionnée. Appuyez sur ou pour revenir. *Seuls les fichiers image captés par Capture Box sont pris en charge.Français-18

5.1.1 Postédition de vidéos enregistrés

Cette section démontre comment couper, recombiner et partager des vidéos sur YouTube enregistrés par Capture Box. Menu OSD

Sélectionnez une vidéo - Sélectionnez le fichier que vous souhaitez modifier à l'aide des touches de navigation

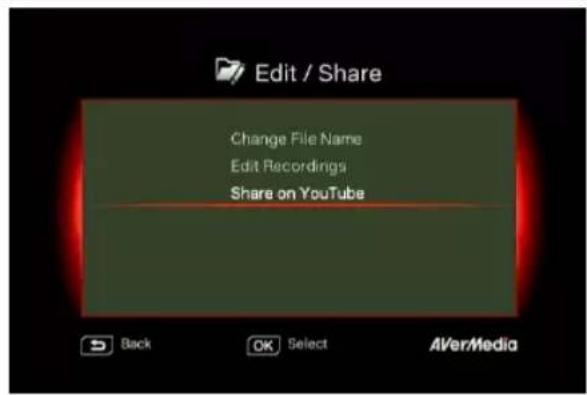

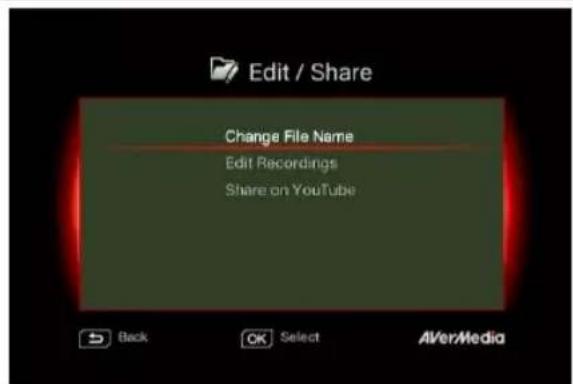

Éditer/Partager (Edit/ Share) Appuyez sur F3 pour modifier ou partager la vidéo sélectionnée.

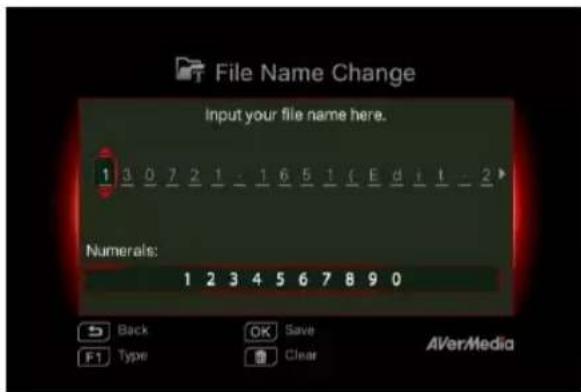

Changement de nom de fichier Saisissez votre nom de fichier en utilisant les touches de navigation ▲/▼pour sélectionner les caractères, chiffres ou symboles. Utilisez les touches de navigation ◄/► pour aller au caractère suivant/précédent. Appuyez sur F1 pour basculer entre les caractères, chiffres et symboles. - Appuyez sur pour revenir et annuler le changement que vous avez fait. - Appuyez sur OK pour enregistrer le nom de fichier modifié. - Appuyez sur pour tout effacer.Français-19

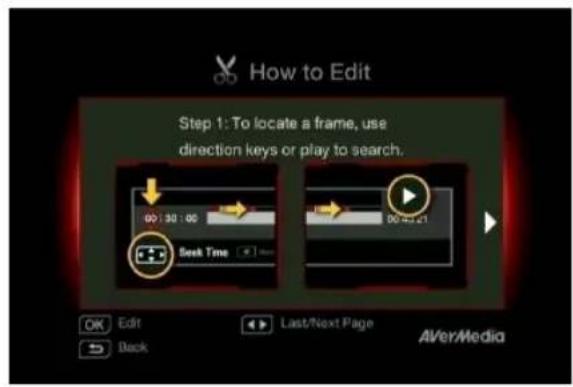

Comment modifier (How to Edit) Des directives sur la façon de modifier une vidéo seront affichées; appuyez sur OK pour commencer l'édition.

Mode Édit Vous pouvez couper et recombiner votre vidéo sélectionnée en mode Édit. - Pour couper la vidéo, vous aurez besoin de créer un ou plusieurs segments de la vidéo. - Étape 1: - Pour localiser une scène, utilisez les touches de direction ou pour rechercher la scène. Vous pouvez également utiliser les touches de navigation ▲/▼pour chercher les scènes par heure spécifique, minute et seconde sur le côté gauche de l'écran. - Appuyez sur OK pour sélectionner ou désélectionner la scène.

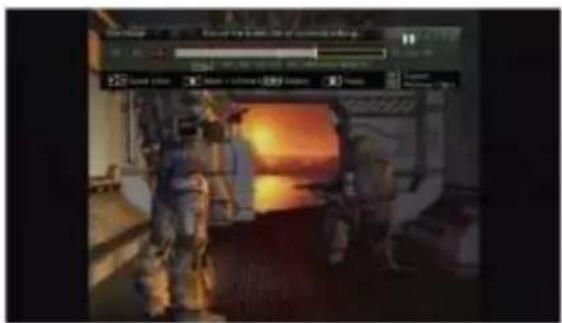

Étape 2: Répétez l'étape 1 pour créer un segment. Appuyez sur OK pour conserver ou supprimer le segment. Appuyez sur F1 pour basculer entre Recherche de scène et Recherche de segment. Appuyez sur F2 pour effacer toutes les marques faites sur la vidéo. Appuyez sur F3 pour exporter la vidéo.Français-20

Aperçu - Capture Box recombine automatiquement les segments que vous choisissez de garder pendant le montage.

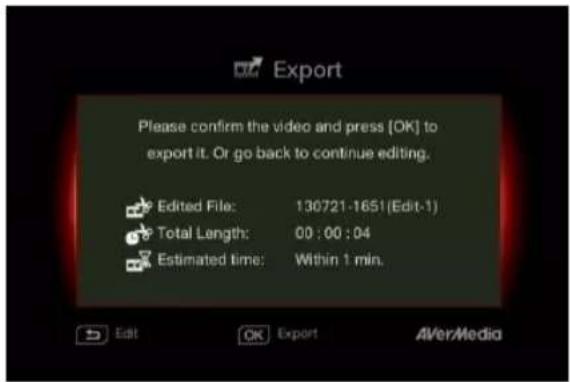

Export - Le temps estimé peut varier selon les disques de stockage. Référez le temps d'exportation à l'utilisation réelle de votre disque de stockage. - Appuyez sur OK pour exporter la vidéo. - Appuyez sur pour continuer l'édition.

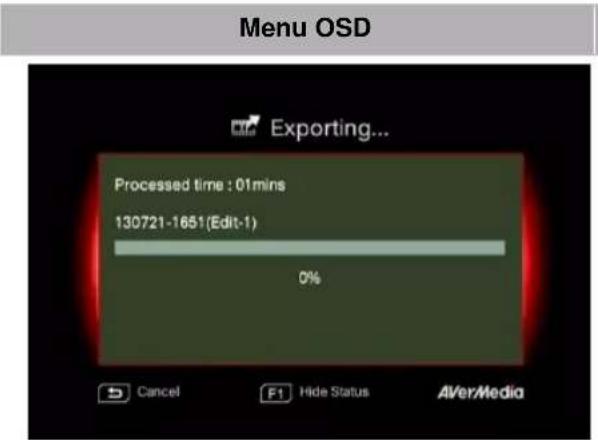

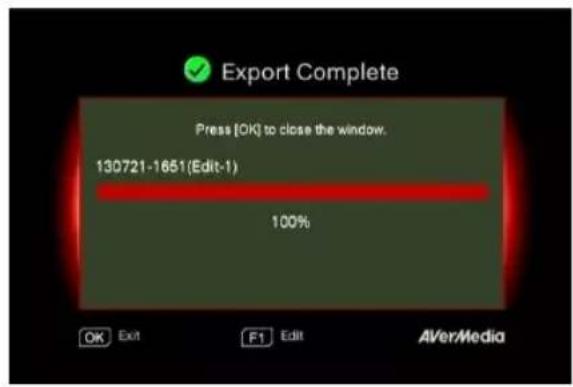

Exportation... (Exporting…) La barre au milieu montre la progression de l'exportation vidéo et le temps estimé. - Cliquez sur pour annuler l'exportation. - Cliquez sur pour masquer les informations d'exportation.Français-21

Quitter (Exit) Appuyez sur OK pour quitter le mode d'édition. - Appuyez sur pour sortir. Appuyez sur F1 pour continuer l'édition.

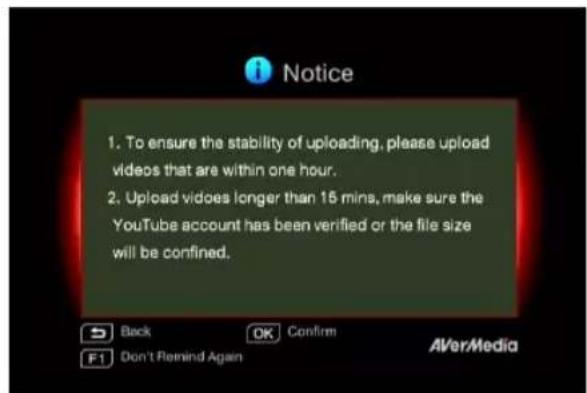

Partager des vidéos sur YouTube Utilisez ▲/▼pour sélectionner la tâche que vous souhaitez effectuer. Sélectionnez «Partager sur YouTube (Share on Youtube)» pour partager vos vidéos.

Partagez sur YouTube (Share on Youtube) Avant de partager vos vidéos enregistrées sur YouTube, assurez-vous que vous avez:

1. Créé un compte YouTube et aussi un

2. Ayez votre PC/NB tout près si vous

activez la vérification en deux étapes de votre compte YouTube. Pour assurer la stabilité du téléchargement, téléchargez des vidéos qui ne dépassent pas une heure.Français-22 Assurez-vous que le compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes. - Appuyez sur pour continuer l'édition. - Appuyez sur OK pour continuer le téléchargement. - Appuyez sur F1 pour passer ce rappel par la suite.

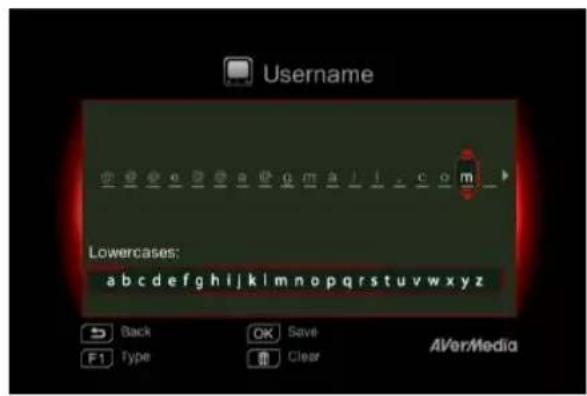

Configuration du compte - Utilisez ▲/▼pour sélectionner la tâche que vous souhaitez effectuer. Appuyez sur pour revenir au dernier niveau. Appuyez sur OK pour modifier votre courriel ou mot de passe. Appuyez sur F1 pour enregistrer les modifications que vous avez effectuées.

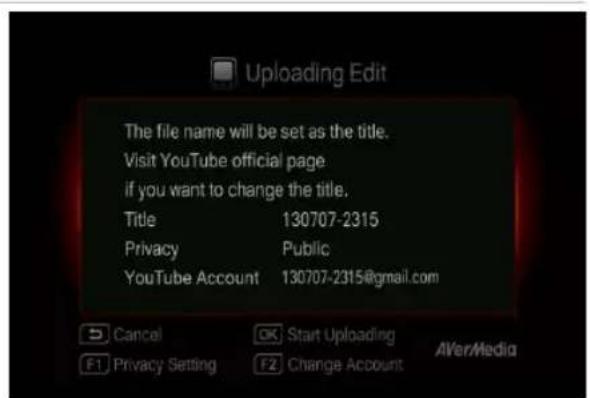

- Modification pré-téléchargement - Appuyez sur pour retourner à la dernière page. - Appuyez sur OK pour commencer le téléchargement. - Appuyez sur F1 pour définir la confidentialité. Appuyez sur F2 pour changer de compte.

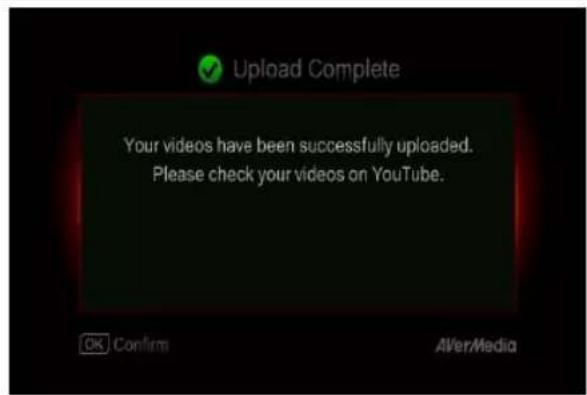

Envoi complet Vous avez réussi à télécharger la vidéo. Vous pouvez modifier le titre de votre vidéo sur YouTube. Appuyez sur OK pour confirmer.Français-23

«La Gestionnaire de Fichiers (File Management)» vous permet de gérer les vidéos et images de Capture Box. Vous pouvez copier des fichiers entre le disque dur interne et le dispositif de stockage USB externe, et supprimer les fichiers indésirables. Avant d'entrer dans ce sous-menu, insérez d'abord votre périphérique de stockage (périphérique USB de stockage 2.0/3.0/2.5" Disque dur au format NTFS). Menu OSD

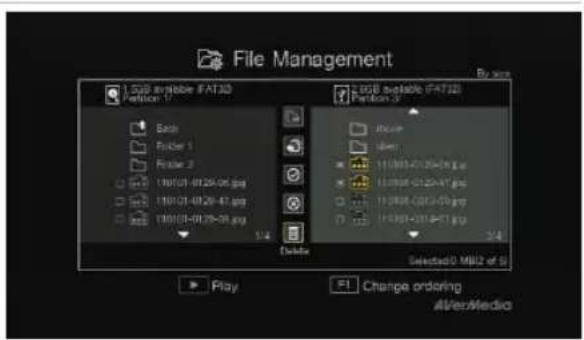

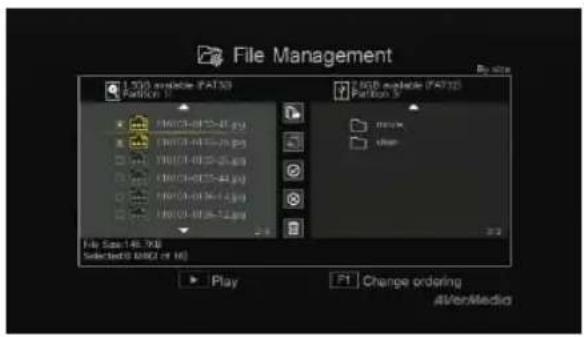

Sélectionnez la partition - Utilisez les touches ◄/►/▲/▼ pour sélectionner la partition. - Appuyez sur pour lire la vidéo. - Appuyez sur F1 pour modifier la règle de tri de fichiers.

5.2 Gestionnaire de Fichiers (File Management)

La longueur recommandée de chaque vidéo doit être inférieure à 1 heure. Capture Box est conçu pour l'enregistrement et l'acquisition de matériel média détenus légalement ou autorisés par l'utilisateur seulement. Le téléchargement de vidéos qui sont protégées par droit d'auteur et autres lois n'est pas autorisé. YouTube peut fermer un compte pour des raisons de protection de droit d'auteur. Assurez-vous que votre compte YouTube est vérifié pour télécharger des vidéos qui font plus de 15 minutes. Reportez-vous au site Web YouTube pour plus de détails. Parfois, il faut deux à trois jours pour que vos vidéos soient affichées sur YouTube. Veuillez attendre quelques jours pour que vos vidéos apparaissent en ligne.Français-24 Interface utilisateur de gestion de fichiers : 1 Liste affichant les fichiers sur le disque dur interne 2 Ensemble d’outils d’édition 3 Liste affichant les fichiers sur le disque USB 4 Zone d’affichage de l’information

Description des outils d’édition : Touches numérotées

Copie de fichier sur le disque USB

Copie de fichiers sur le disque dur interne

SupprimerFrançais-25 Menu OSD

Copie de fichier du DD interne vers le disque USB Étape 1: - Sur le côté gauche de la liste, utilisez les touches ▲/▼ pour sélectionner le fichier que vous désirez copier vers le disque USB. Appuyez sur OK pour sélectionner/désélectionner un item. - Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers. - Sélectionnez puis appuyez sur OK pour désélectionner tous les fichiers. Étape 2: - Sélectionnez et appuyez sur OK pour copier les fichiers sélectionnés vers le disque USB. - Appuyez pour annuler la copie de fichiers en progression. Étape 3: - Appuyer sur OK. La copie de fichiers à partir du disque USB vers le disque dur interne fonctionne dans le sens inverse, tel que mentionné ci-dessus. *Si le fichier est plutôt gros, appuyez sur F1 pour cacher le statut de copie ou de suppression.

Suppression de fichiers Étape 1: - Utilisez les touches ▲/▼ pour sélectionner les fichiers que vous souhaitez supprimer. Appuyez sur OK pour sélectionner/désélectionner un item. - Sélectionnez puis appuyez sur OK pour sélectionner tous les fichiers. - Sélectionnez puis appuyez sur OK pourFrançais-26

désélectionner tous les fichiers. Étape 2: - Sélectionnez et appuyez sur OK pour supprimer le fichier de la liste.

Appuyez sur la télécommande, puis sur OK pour supprimer le fichier de la liste. - Appuyez sur pour annuler la copie de fichiers en cours. Étape 3: - Appuyer sur OK.

Enlèvement du dispositif de stockage USB Pour éviter une perte de données, il est hautement recommandé de retirer en toute sécurité votre dispositif de stockage externe. Veuillez suivre les étapes ci-dessous : Étape 1: Appuyez sur sur la télécommande. Étape 2: Appuyez sur F2 pour masquer.Français-27

Chapitre 6. Jumelage de l'appareil avec le GameMate d'AVerMedia

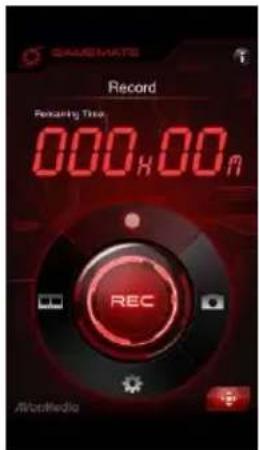

GameMate d'AVerMedia est l'application dédiée pour les téléphones intelligents. Elle vous permet d'utiliser votre smartphone comme télécommande. Vous n'êtes qu'à quelques pas de jumeler Capture Box au GameMate.

Il est recommandé que Capture Box et le GameMate partagent un accès sans fil AP. Après avoir téléchargé le GameMate, appuyez sur GameMate sur votre smartphone. Vous verrez que le GameMate recherche le dispositif disponible.

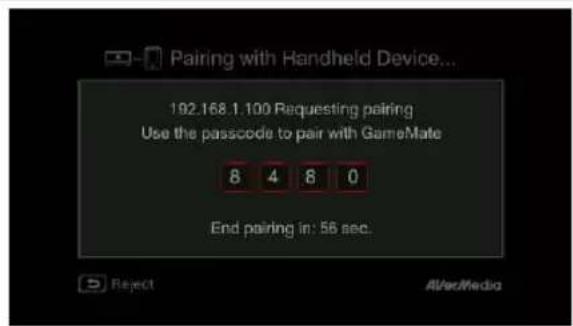

Un ensemble de nombres de jumelage sera affiché à l'écran. Veuillez d'abord télécharger le GameMate d'AVerMedia à partir de la boutique app. Pour réussir le jumelage, assurez-vous que Capture Box et le GameMate partagent le même réseau. Pour ce faire, vous aurez également besoin d'un point d'accès sans fil pour GameMate. Assurez-vous que le LAN est bien connecté et que vous êtes prêt pour le jumelage!Français-28

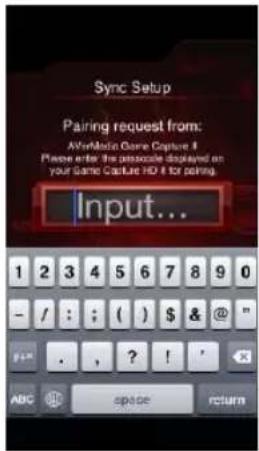

Appuyez pour entrer le nombre prévu d'appariement à quatre chiffres.

Vous verrez le GameMate tel qu'il apparaît du côté gauche lorsqu'il s'est correctement jumelé à Capture Box.

Vous pouvez également vérifier la connexion du GameMate à partir du Menu. Vous verrez un signe sur le niveau supérieur du Menu.
