MANUALE UTENTE Live Streamer CAP 4K BU113 AVERMEDIA

Capitolo 1. Componenti dell'unità 2

1.1 Pannello anterio 2
1.2 Sensore a intrarossi 2
1.3 Indicatore LED 3
1.4 Ported collegamento 4
1.4.1 Vista anteriore 4
1.4.2 Vista postetore 5

Capitolo 2. Telecomando 6

Capitolo 3. Installazione guidata 8

Capitolo 4. Operazioni di base 11

4.1 Registrazione e acquisizione 11
4.2 Aggiunta di commenti 13

Capitolo 5. Menu OSD 15

5.1 Registrazione e snapshot (Media Studio) 16
5.1.1 Post-editing di video registrati con Capture Box 18

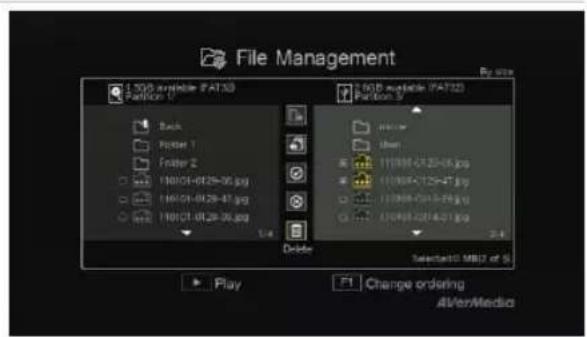

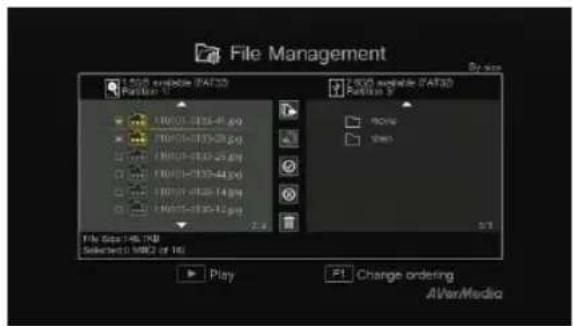

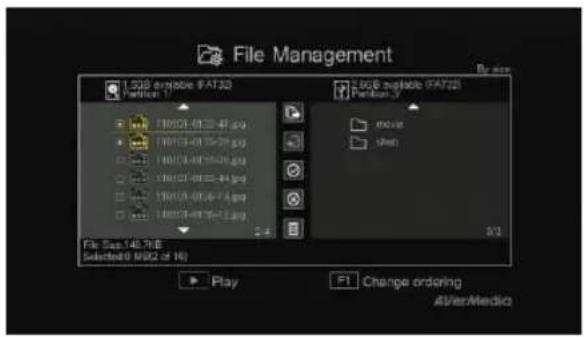

5.2 Gestone file (File Management) 23

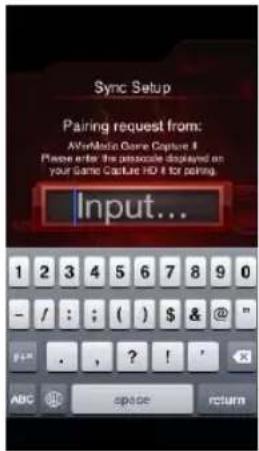

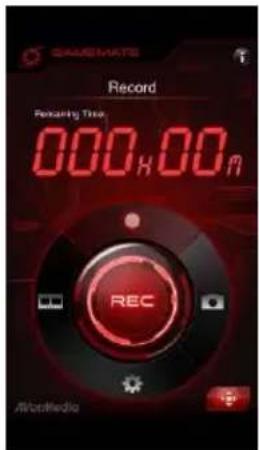

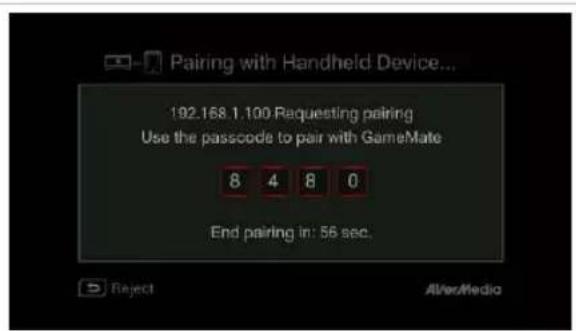

Capitolo 6. Accoppiamento di Capture Box e GameMate by AverMedia..27

AVerMedia

Capitolo 1. Componenti dell'unità

1.1 Pannello anteriore

Il parnello del tasto, situato nella parte anteriore dell'unità, garantisce l'accesso rapido alle funzioni più utilizzate.

N. Ta

1

2

Desorzioni

Registrar

Premere per avviarearrestare la registrazione

Accensione (Power)

Premere per accordere funita

Tenere premuto il tasto per 4 secondi per forzaare lo spegnimento di Capture Box

1.3 Indicatore LED

Gli indicatori LED sulla parte anteriore dell'unità mostrano lo stato del dispositivo.

1 Indicatore LED sorgente HDMI
3 Indicatore LED stato Registrazione

2 Indicatore LED sorgente YPbPr
4 Indicatore LED stato Accensione

Condizione

Acceso

Pronto per registrazione/snapshot

Registrazione

Scattare snapshot

Impossible registrare/scattare snapshot

Nessuna sorgente

Sorgente disponibile

Spegnimento in corso

Pass Through ON

Durante lo spegnimento

Interruzione registrazione

Fine registrazione in corso

Sorgente

Verde fisso

Verde fisso

Lampeggia in rosso una volta

Verde fisso

Acceso di colore
verde

Verde fisso

Arancione fisso

Rosso fisso

Verde fisso

Registrar

Lampeggio lento

Lampeggia in rosso una volta

Rosso fisso

Lampeggia continuamente in rosso

Accensione (Power)

Acceso di colore.
verde

Verde fisso

Verde fisso

Lampeggia in rosso una volta

Lampeggia continuamente in verde

Lampeggia continuamente in verde

Lampeggia continuamente in verde

Rosso fisso

Verde fisso

AVerMedia

Conditione

Sorgente

Regista

Acoessione

(Power)

Spazio di archivazione scenario

Venda fiso

Aocsoonuna

cadenzaforteia

Vardé fisc

I disposi tio non e pronto

Lampogla

continuaamerte in verd

Problemi quali mancanza di

Lampoggia

continua morte in.
verde

spatiol

Lampoggia in verde una vsda

Premare(F1)per otanere lo sta bdfindication LED.

1.4 Ported collegamento

1.4.1 Vista anterio

AVerMedia

1.4.2 Vista posteriore

1 Ingressa video component
2 Ingresso L/R audio
3 Ingresso HDMI

4 Uscita HDMI
5 Porto LAN
6 DC-IN

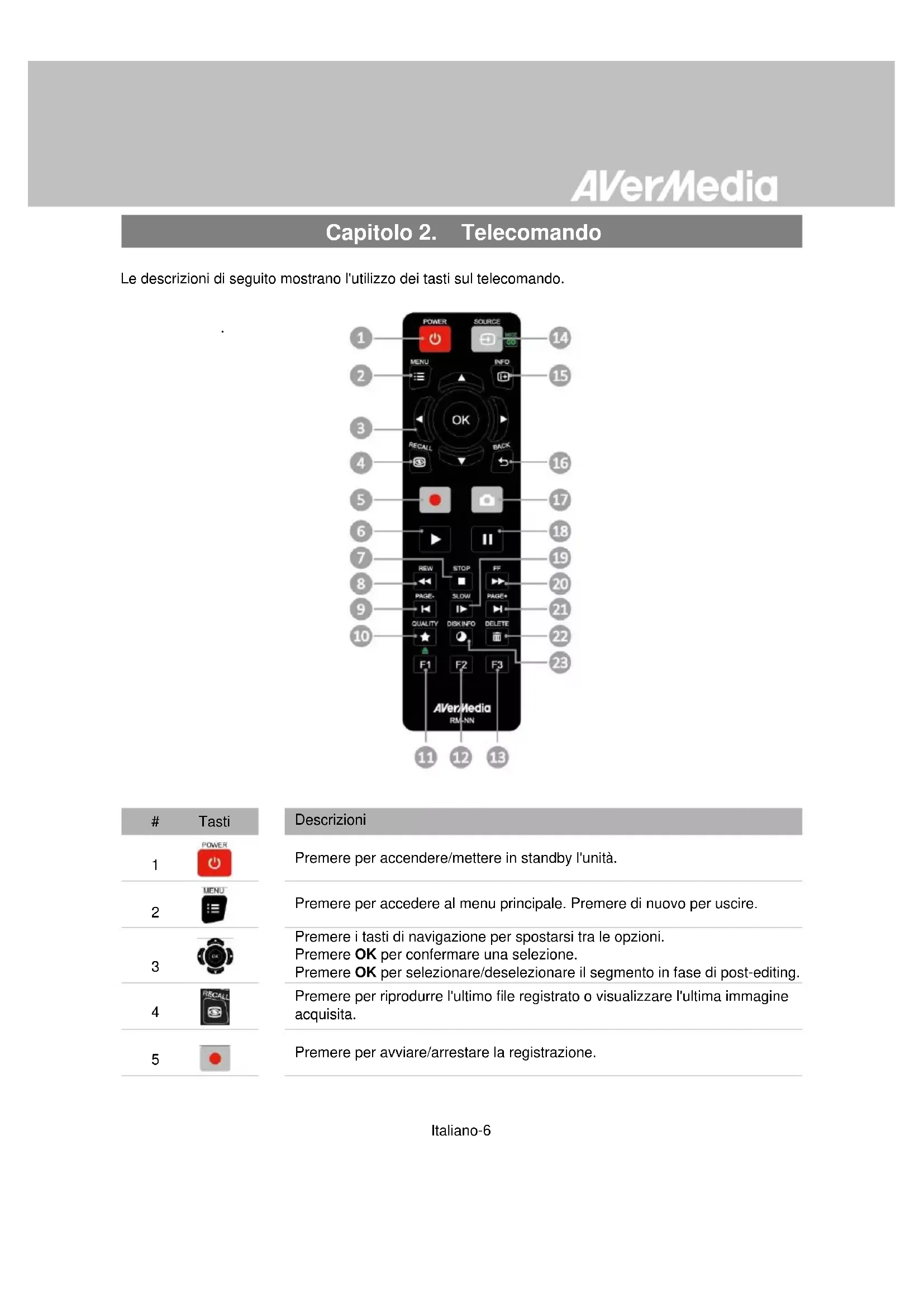

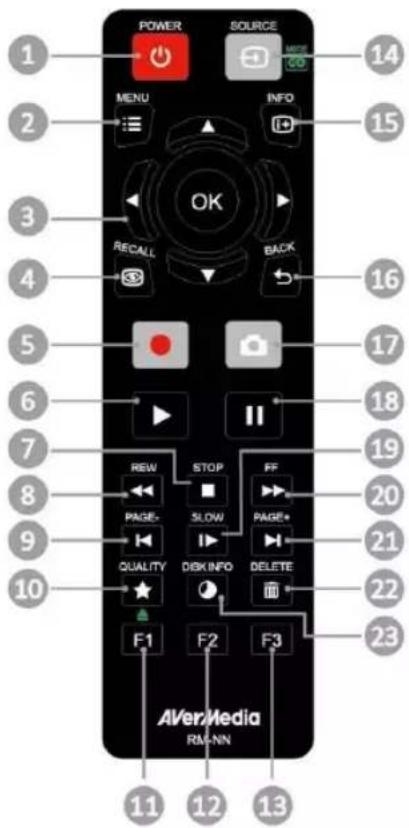

Capitolo 2. Telekomando

Le descrizioni di seguito mostrano l'utilizzo dei tasti sul telecomando.

#	Tasti
1	POWER
2	MENU
3
4	RESCUE
5

Descrizioni

Premere per accendere/mettere in standby l'unità.

Premere per accedere al menu principale. Premere di nuovo per uscire.

Premere i tasti di navigazione per spostarsi tra le opzioni.

Premere OK per confermare una selezione.

Premere OK per selezionare/deselectionare il segmento in fase di post-editing.

Premere per riproduire l'ultimo file registrato o visualizzare l'ultima immagine acquisita.

Premere per avviare/arrestare la registrazione.

6	STOP	Premere per avviare la riproduzione del file selezionato.Premere per riproduire il file a velocità normale (1x) quando sono attivi slow motion, riavvolgimento o avanzamento rapido.
7		Premere per arrestare la riproduzione.Premere per arrestare la registrazione.
8	REW	Premere per riavvolgere (2x, 4x, 8x, 16x, 32x).
9	PAGE-	Premere per tornare alla pagina precedente.
10	QUALITY	Premere per visualizzare la schermata di regolazione della qualità video/istantanea. Premere di nuovo per uscire.
11	F1	(Attenersi alle istruzioni sullo schermo)
12	F2	(Attenersi alle istruzioni sullo schermo)
13	F3	(Attenersi alle istruzioni sullo schermo)
14	SOURCE	Premere per passare tra le sorgenti Componente e HDMI.
15	INFO	Premere per visualizzare le informazioni su schermo, tra cui modalità, sorgente e sorgenti audio.
16	BACK	Premere per uscire alla pagina attuale e tornare alla pagina precedente.
17		Premere per scattare una instantanea durante il gioco o la riproduzione video.
18	II	Premere per interrompere la riproduzione. Premere OK o per riprendere la riproduzione.Premere per interrompere la riproduzione.
19	SLOW	Premere per riproduire il video in slow motion (1/2x). Premere di nuovo per accedere alla modalità fotogramma per fotogramma (vedere p. 27 per i dettagli).
20	FF	Premere per avanzare rapidamente (2x, 4x, 8x, 16x, 32x).
21	PAGE+	Premere per andare alla pagina successiva.
22	DELETE	Premere per eliminare i file selezionati.
23	DISK INFO	Premere per visualizzare le informazioni sul disco. Premere di nuovo per nasconderle.

Capitolo 3. Installazione guidata

La prima volta che si accende l'unità Capture Box, viene visualizzata l'installazione guidata. Le seguenti procedure guidano l'utente atraverso la procedura di configurazione iniziale.

• Assicurarsi di installare un disco rigido (interno o esterno) e di connettersi previamente a Internet.
  Per la prima inizializzazione, una breve schermata nera (circa 20 secondi) è seguita dal logo AVerMedia. La spia di stato verde lampeggiante indica che Game Capture HD II è in fase di avvio. Attendere che appaia la schermata di benvenuto.

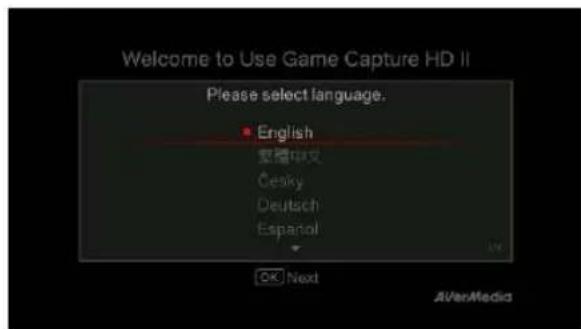

Fase 1 Impostazione della lingua

Quando appeare la paginadi benvenuto,utilizzare

/ per selezionare la lingua preferita. Premere OK per confermare.

Fase 2 Pass Through A/V.

Si consiglia di portare Pass Through A/V su ON.

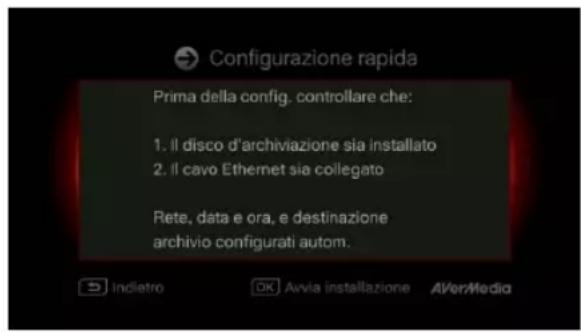

Fase 3 (1)

Promemoria

Assicurarsi che un disco rigido con formattazione NTFS sua collegato o installato sul disposito (per i dettagli, consultare il Capitolo 4.2).

Controllare la connessione di rete.

Premere OK per avviare la configurazione.

Si consiglia di utilizzato un router che supporti la rete IP DHCP. Inoltre, consultare il Capitolo 6.2 per la configurazione della connessione manuale.

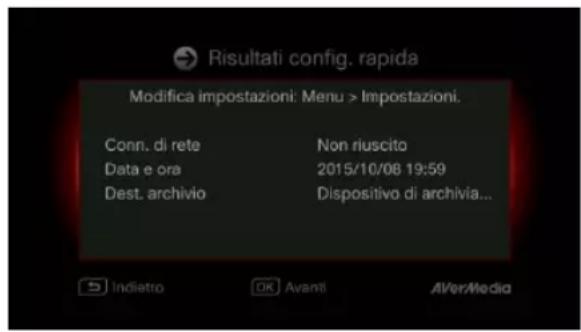

Fase 3 (2)

Errore di connessione di rete

Se non ci si è connessi ad una rete valida, viene visualizzato un breve risultato dell'erreore di connessione di rete.

Premere OK per continuare.

BACK

Premere per tornare alla pagina precedente.

Fase 4

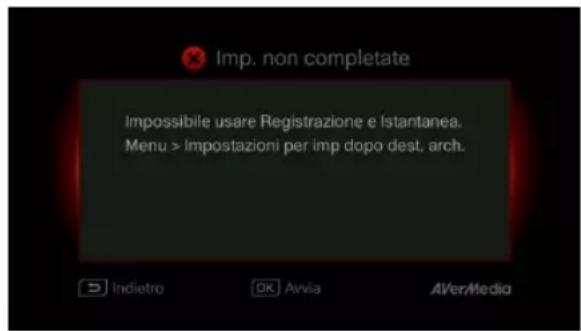

Nessun disco rigido rilevato

Se non si è ancora installato un dispositivo di archivazione, installarlo prima di procedere con l'installazione.

BACK

Quindi, premere per andare alla schermata precedente e premere OK per eseguire la procedura di verifica del disco.

Fase 4 (2)

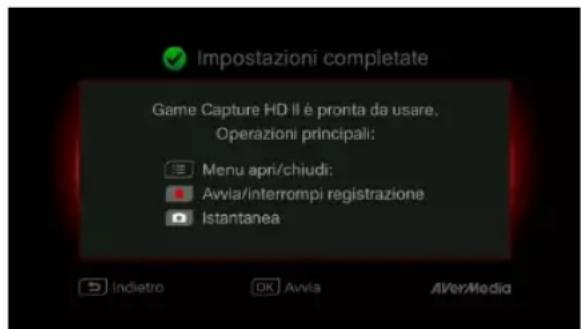

Termine dell'installazione guidata

Una volta collegato un disco rigido con formattazione NTFS, viene visualizzato un avviso di impostazioni complete.

È possibile avviare la registrazione e scattare immediatamente istantanee. Premere OK per uscire alla procedura guidata e iniziare ad usare

Capture Box. Viene quindi visualizzata la schermata del gioco.

Capitolo 4. Operazioni di base

Il presente capitolo guida l'utente alla registrazione del gioco, all'acquisizione di immagini, all'aggiunta di commenti vocali ai video e alla riproduzione immediata di file.

• I file o gli snapshot registrati vengono salvati automaticamente sulla destinazione predefinita del disco rigido. Per i dettagli, consultare il capitolo 6.

4.1 Registrazione e acquisizione

Capture Box consente di registrar, acquise e aggiungere commenti vocali ai video. Le istruzioni sono fornite di seguito.

Capture Box visualità il gioco in modalità tempo reale e standard. è possibile passare alla modalità tempo reale predefinita alla modalità standard. Andare a Menu> Impostazioni> Modalità di visual. (per i dettagli,fare riferimento al capitolo 6.2).

Menu OSD

Descrizioni

Registrazione immediata durante il gioco

Premere per attivare la registrazione immediata.

Premere di nuovo o per arrestare la registrazione.

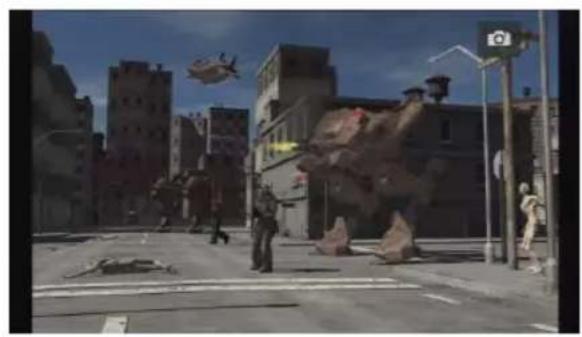

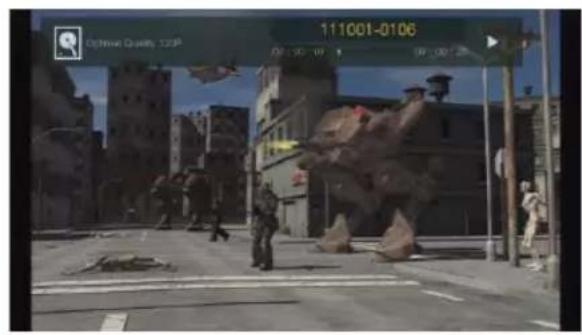

Interruzione e ripresa della registrazione

É possibile saltare le riprese video indesiderate e riprendere la registrazione. Solo le riprese registrar vengono salvate, quando i clip saltati vengono automaticamente eliminati.

Premere II per interrompere la registrazione.

Premere o per continuare la

registration.

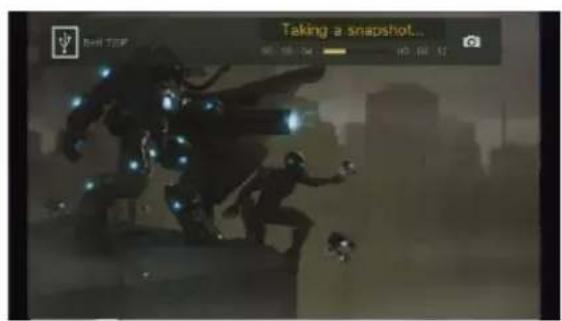

Istantanea rapida durante il gioco

Premere per acquise r l'immagine corrente. Premere a lungo per attivare la modalità di acquisizione continua. Capture Box effettua 5 snapshot per volta.

Riproduzione immediata

RECALL Premere priprodurre l'ultimo file

registrar o visualizzare l'ultima imagine acquisita.

Premere per arrestare la riproduzione.

Premere per saltare in avanti di 30 secondi.

Premere per saltare all'indietro di 10 secondi.

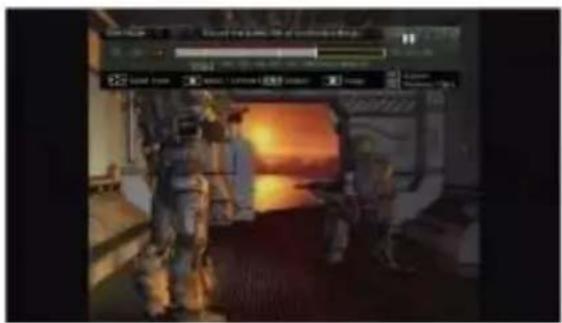

Acquisizione immagini durante la riproduzione video

Metodo 1:

Premere per acquise l'imagine corrente.

Metodo 2:

Fase 1:

Premere r riproduire il video al rallentatore (1/2x). Premere di nuovo er visualizzare il video fotogramma per fotogramma.

oppure

Premere mettere in pausa la riproduzione. Premere er passare al fotogramma precedente; premere r passare al fotogramma successivo.

Fase 2:

Premere per acquisse l'imagine voluta.

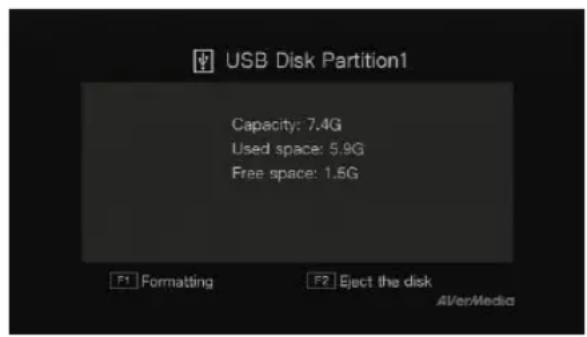

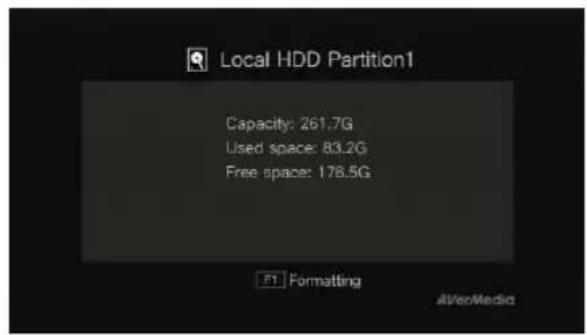

Informazioni sul disco

Premere quindi premere OK per

visualizzare le informazioni sul disco. Premere di nuovo per nasconderle.

4.2 Aggiunta di commenti

Questa sezione molto comeaggiungere commenti vocali alla registrazione video.

Requisiti per cuffie/microfono:

Cuffie

Connettore: jack da 3,5 mm

Microfono

Tensionedi esercizio:3V

Connettore: jack da 3,5 mm

Menu OSD

Descrizioni

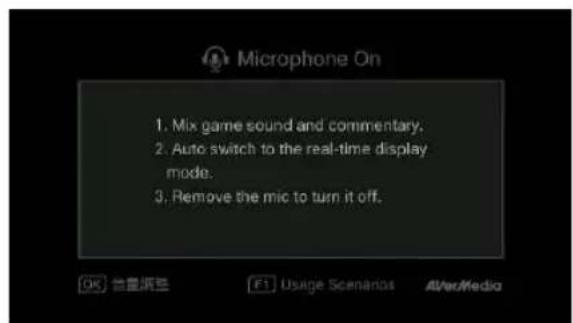

Microfono attivo (Microphone On)

Viene visualizzato un OSD se si è collegato il microfono a Capture Box. Il commento viene registrato solo premendo.

Premere per registrar il gioco con

commento.

Premere per estare la

registration.

• Se le cuffie o il microfono vengono inserti durante l'installazione guidata, l'audio puo essere ascoltato solo nelle cuffie e le istruzioni sui commenti vocali non vengono visualizzate. Quindi, collegare cuffie o microfono al termine dell'installazione guidata, in modo da osservare le istruzioni per cuffie/microfono.
• Tutti i commenti aggiunti verranno mixato con l'audio del gioco. Inoltre, finché le cuffie sono collegate al dispositivo, verranno registrati tutti i commenti e l'audio di sostofondo. Ricordarsi, pertanto, di arrestare la registrazione e scollegare le cuffie se non sono necessari commenti.
  Se il microfono e scollegato/collegato a Capture Box durante la registrazione,anche l'audio viene registrato. Evitare di scollegare il microfono durante la procedura di registrazione.
• Il volume che si sente nel test di commento potrebbe essere leggermente diverso alla registrazione effettiva. Si consiglia di eseguire previamente un test di simulazione per acquisire familiarità con il volume registrato.
• Énormale ascoltare la propria因为你 quando si registra con una sorgente di ingresso HDMI.
• Non viene visualizzato alcun OSD quando si collegano solo le cuffie a Capture Box.

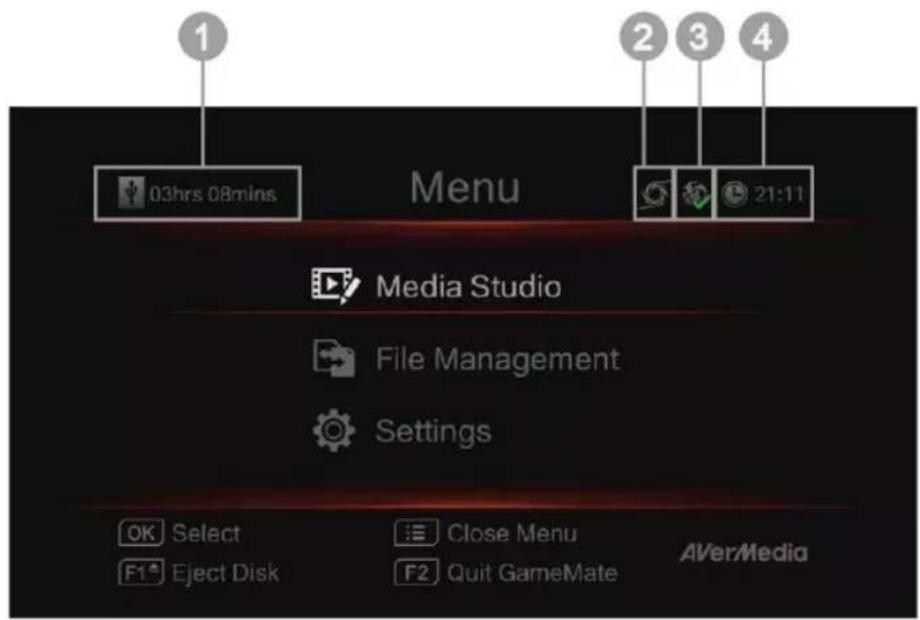

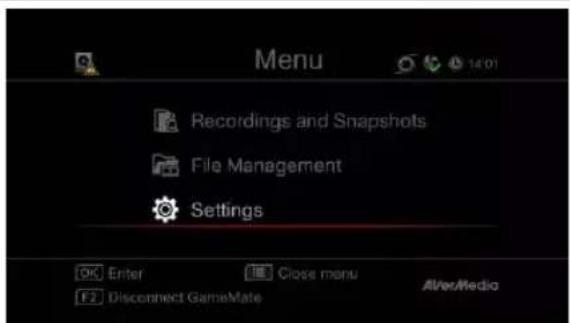

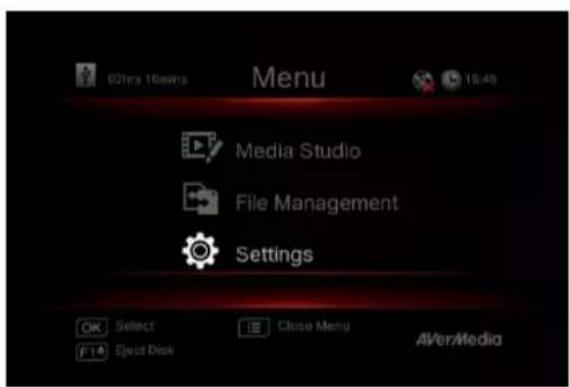

Capitolo 5. Menu OSD

Nel menu, è possibile selezionare e gestire i file e gli snapshot registrati, nonché personalizzare le preferenze.

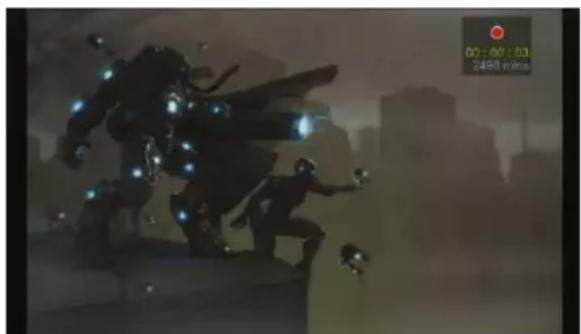

1 Tempo restante per la registrazione
2 Connession a GameMate

Menu OSD

3 Concessione di rete
4 Ora attuale

Descrizioni

Operazioni di base

MENUPremere pvert visualizzare il menu.

Premere aper tomare alla schermata del gioco.

Usare / per effettuare la selezione sul menu e OK per accedere ad un sottomenu.

Nel sottomenu, usare / per effettuare la selezione OK per confermare. Premere per tornare alla pagina precedente.

Premere F1 per rimuovere in modo sicuro il dispositivo di archivazione.

*Nell'angolo superiore sinistro viene visualizzato il dispositivo di archivazione predefinito e il tempo restante per la registrazione disponibile

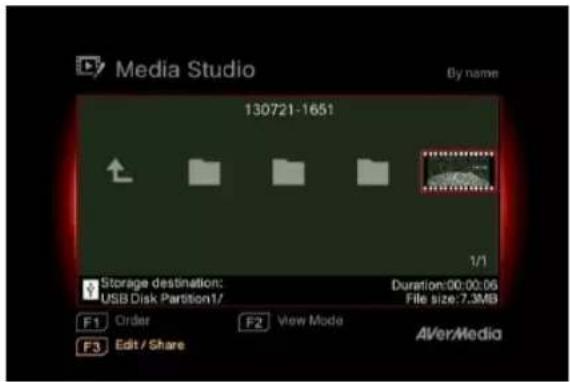

5.1 Registrazioni e snapshot (Media Studio)

É possibile selezionare registrazioni e snapshot acquisiti da Capture Box in "Registrazioni e snapshot (Media Studio)".

Formato di acquisizione:

Video	MP4 (Codec: formato H.264 con audio AAC)
Imagine	JPEG

Si consiglia di visualizzare solo video e snapshot registrati da Capture Box. E molto probabile che non si riesca ad aprire i file presenti in altri dispositivi (ad esempio, una fotocamera) su Capture Box.

Menu OSD

Descrizioni

Spostamento

Usare i tasti di spostamento / / / per selezionare tra le voci.

Premere F1 per ordinare i file per nome, dimensioni o fornato.

Premere F2 per passare tra la modalità elenco e la modalità miniature.

Premere F3 per rimominare, modificare e condidere il file evidenziato.

Premere andare alla paginasuccessiva.

Premere tornare alla pagina precedente.

MENUPremere accedere direttamente almenu principale.

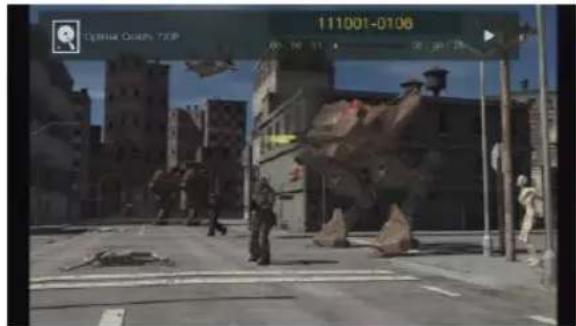

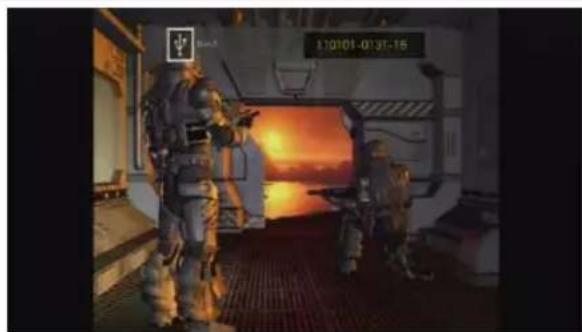

Riproducione video

Premere o OK per avviare la riproduzione del video selezionato.

Premere o OK per mettere in pausa la riproduzione. Premere OK per riprendere la riproduzione.

Premere riproduire il video al

rallentatore (1/2x).

Premere riavvolgere a 2x,4x,8x,16x,32x.

Premere andare avanti rapidamente a 2x,4x,8x,16x,32x.

Premere riproduire il file a velocità normale (1x) quando è attiva la funzione rallentatore, indietro veloce o avanti veloce.

Premere per arrestare la riproduzione.

Premere oer visualizzare le informazioni di riproduzione, tra cui disco di archivazione, risoluzione di registrazione, durata, tempo trascorso e restante, e nome file.

• Sono supportati solo i file video acquisiti da Capture Box.

Visualizzazione di snapshot

Premere o OK per visualizzare l'immagine selezionata. Premere BACK

indietro.

• Sono supportati solo i file imagine acquisiti da Capture Box.

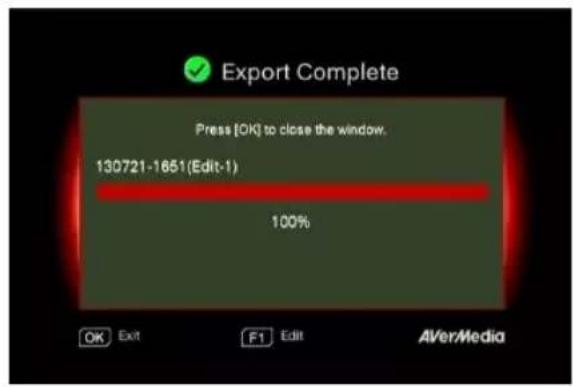

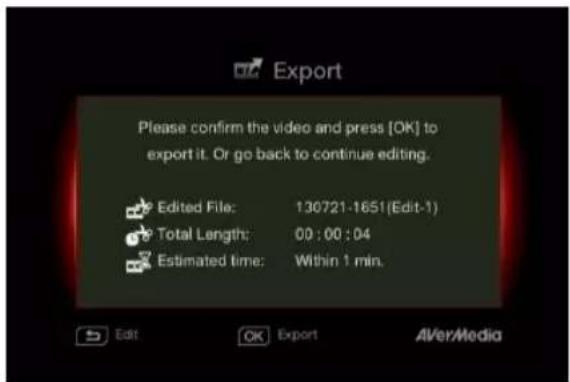

5.1.1 Post-editing di video registrati con Capture Box

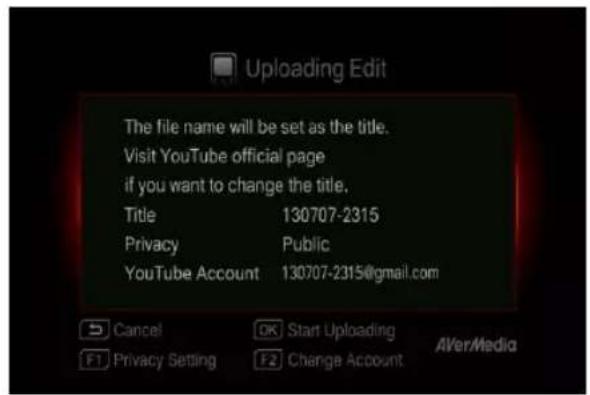

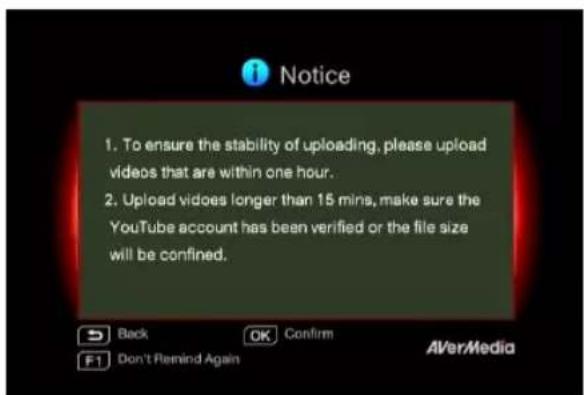

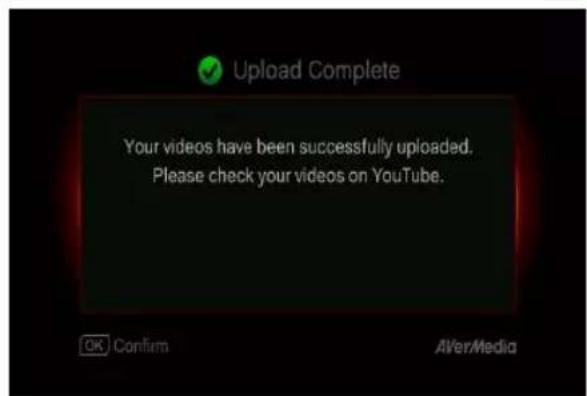

Questa sezione molto come tagliare, ricombinar e condidere video su YouTube registrati da Capture Box.

Menu OSD

Descrizioni

Selezione di un video

Selezionare il file da modificare tramite i tasti di spostamento / /

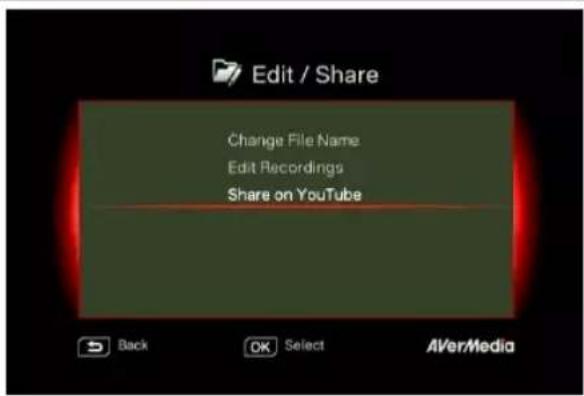

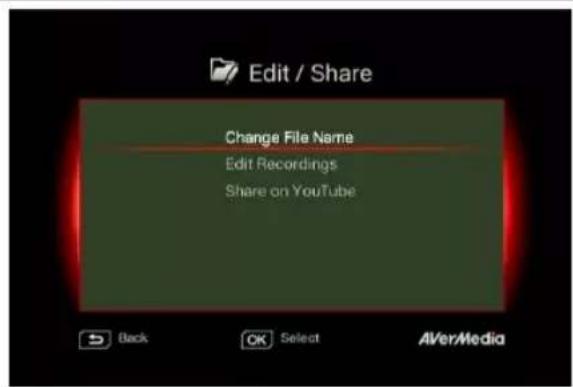

Modifica/ Condividi (Edit/ Share)

Premere F3 per modificare o condidere il video selezionato.

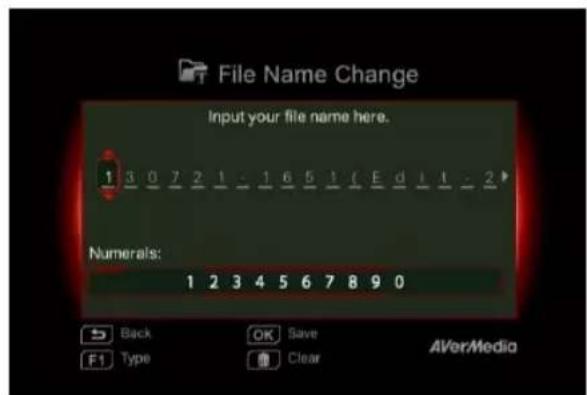

Nome fileambiato

Immettere il nome file con i tasti di spostamento / per selezionare caratteri, numero o symboli. Usare i tasti di spostamento / per andare al successivo/all'ultimo carattere.

Premere F1 per passare tra caratteri, numero e simboli.

Premere por tornare indietro e annullare la modifica apportata.

Premere OK per salvare il nome file modificato.

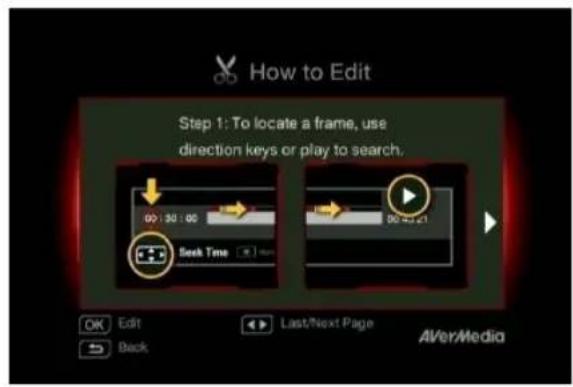

Quando vengono visualizzate istruzioni su come modificare un video, premere OK per avviare la modifica.

Modality di modifica

In Modalità di modificata è possible tagliare e ricombinarile il video selezionato.

Per tagliare il video, è necessario create uno o più segmenti all'interno del video.

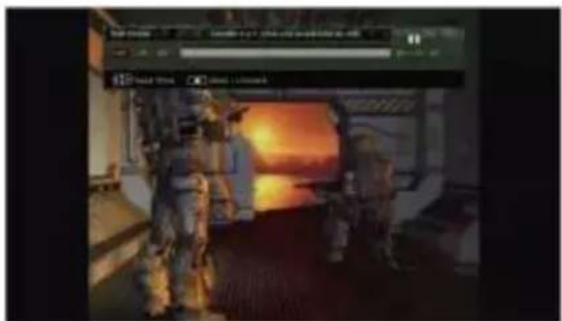

Fase 1:

Per individuare una scena, usare i tasti direzione o r cercare la scena.

É inoltre possibile usare i tasti di spostamento

/ per cercare la scenain base all'ora, i minuti e i secondi specifici sul lato sinistro della schermata.

Premere OK per selezionare o deselectionare la scena.

Fase 2:

Ripetere la Fase 1 per creare un segmento.

Premere OK per mantenere o eliminare il segmento.

Premere F1 per passare tra Cerca scenae e ricerca Segmente.

Premere F2 per cancellare tutte le selezioni effettuate sul video.

Premere F3 per esportare il video.

Anteprima

Capture Box ricombina automaticamente i segmenti scelti per mantenerli durante l'editing.

Esporta (Export)

Il tempo stimato varia in base ai diversi dischi di archivazione. Per il tempo di esportazione,fare riferimento all'uso effettivo del disco di archivazione.

Premere OK per esportare il video. BACK Premere pcr continuare l'editing.

Descrizioni

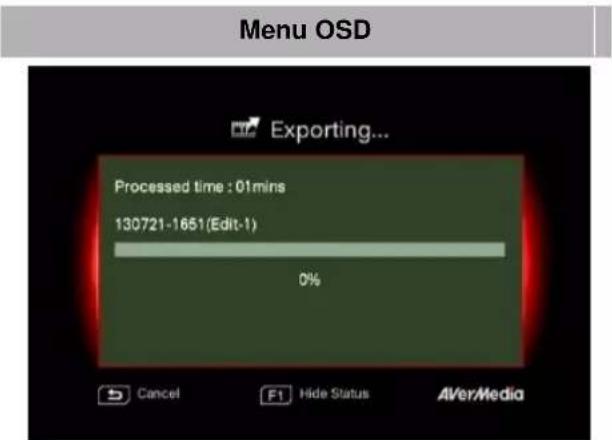

Esportazione... (Exporting...)

La barra centrale在哪？
dell'esportazione video e il tempo stimato.

Fare cli s per annullare l'esportazione.
Fare cli s per nascondere le informazioni di esportazione.

Esci (Exit)

Premere OK per uscire alla modalita di editing.

PREMERE Back Pcr uscire.

Premere F1 per continuare l'editing.

Menu OSD

Descrizioni

Condivisione di video su YouTube

Usare / per selezionare I'operazione da eseguire. Selezionare 'Condividi su YouTube (Share on YouTube)' per condidere i video.

Condividi su YouTube (Share on Youtube)

Prima di condidere i video registrati su YouTube, assicurarsi di:

1. Creare un account YouTube e un canale personale.
2. Utilizzare PC/notebook per attivare la verifica in due fasi dell'account YouTube.

Per garantire la stabilità di upload, caricare i video che durano meno di una ora.

Assicurarsi che I'account YouTube sia verificato per caricare video che durano nelle minuti.

AVerMedia

Premere BACK per continuare l'editing.

Premere OK per continuare l'upload.

Premere F1 per saltare in seguito quello promemoria.

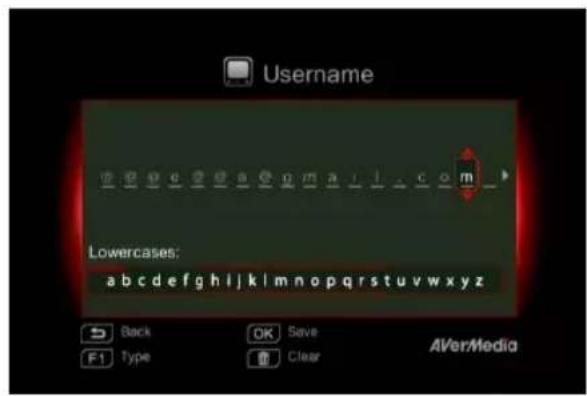

Configurazione dell'account

Usare / per selezionare l'operazione da eseguire.

Premere Back tornare all'ultimo livello.

Premere OK per modificare e-mail o password.

Premere F1 per salvare le modifiche apportate.

Editing prima dell'upload

Premere per tornare all'ultima pagina.

Premere OK per avviare l'upload.

Premere F1 per impostare la privacy.

Premere F2 per modificare l'account.

Completamento dell'upload

Il video è stato caricato correttamente.

É possible modificare il titolo del video su YouTube.

Premere OK per confirmare.

• La durata consigliata di ciascun video deve essere inferiore a 1 ora.
• Capture Box è destinato alla registrazione e all'acquisizione solo dei materiali multimediali che sono giuridicamente di propietà o concessi in licenza dall'utente. Non è consentito caricare video protetti da copyright e altre leggi. YouTube potrebbe chiudere l'account per la protezione del copyright.
• E necessaria la verifica dell'account YouTube quando si caricano video di durata superiore a 15 minuti. Per ulteriori dettagli, fare riferimento al site web YouTube.
• A volte, la visualizzazione di video su YouTube potrebber richiedere da due a tre giorni. Attendere quale giorno se i video caricati online non vengono visualizzati.

"Gestione file (File Management)" consente di gestire video e snapshot acquisiti da Capture Box. É possibile copiare file tra il disco rigido interno e il dispositivo di archivazione USB esterno, nonché eliminare i file indesiderati. Prima di accedere al sottomenu, insere il dispositivo di archivazione (dispositivo di archivazione USB 2.0/3.0 / HDD da 2,5" in formato NTFS).

Menu OSD

Descrizioni

Selezione di una partizione

Usare i tasti di spostamento / / / per selezionare la partizione.

Premere riproduire il video.

Premere F1 per modificare la regola di ordinamento dei file.

Interfaccia utente di Gestione file:

1 Elenco di visualizzazione dei file presenti nel disco rigido interno
2 Un set di strumenti di editing
3 Elenco di visualizzazione dei file presenti nel disco USB
4 Area di visualizzazione informazioni

Descrizione degli strumenti di editing:

N. Tasti		Descrizioni
1		Copia i file sul disco USB
2		Copia i file sul disco rigido interno
3		Seleziona tutto
4		Deseleziona tutto
5		Elimina

Menu OSD

Descrizioni

Copia di file dall'HDD interno al disco USB

Fase 1:

Nell'elenco a sinistra, usare / per evidenziare il file da copiare sul disco USB. Premere OK per selezionare/deselectionare una voce.

Selezionare e premere OK per selezionare tutti i file.

Selezionare e premere OK per deselectionare tutti i file.

Fase 2:

Selezionare e premere OK per copiare i file selezionati sul disco USB.

Premere Back per annullare la copia dei file in corso.

Fase 3:

Premere OK.

La copia dei file dal disco USB all'HDD interno funziona in modo opposto rispetto a quanto menzionato in precedenza.

*Se il file è relativamente di grande dimensioni, premere F1 per nascondere lo stato di copia o eliminazione.

Eliminazione di file

Fase 1:

Usare / per evidenziar e file da eliminare. Premere OK per selezionare/deselectionare una voce.

Selezionare e premere OK per selezionare tutti i file.

Selezionare e premere OK per deselectionare tutti i file.

Fase 2:

Selectionare e premere OK per rimuovere il file dall'elenco.

oppure

Premere telecomando, quindi

premere OK per rimuovere il file dall'elenco.

Back Premere per annullare l'eliminazione dei file in corso.

Fase 3:

Premere OK.

Rimozione del dispositivo di archivazione USB

Per evitare la perdita di dati, si consiglia di rimuovere in modo sicuro il disposativo di archivazione esterno. Si prega di atteneri alle seguenti procedure:

Fase 1:

Premere telecomando.

Fase 2:

Premere F2 per rimuoverlo.

Capitolo 6. Accoppiamento di Capture Box e GameMate by AVerMedia

GameMate by AVerMedia è un'app dedicata per smartphone, che consente di utilizzato lo smartphone come telecomando. Con poche procedure è possible accoppiare Capture Box e GameMate.

Prima scaricare GameMate by AVerMedia dall'App Store.

Per una accoppiamento corretto, assicurarsi che Capture Box e GameMate siano sulla stessa rete. A tal fine, è necessario un access point wireless per GameMate. Assicurarsi che la LAN sia connessa per essere pronti per l'accoppiamento!

OSD

Descrizioni

Si consiglia che Capture Box e GameMate condividano l'AP wireless. Dopo il download di GameMate, toccare su GameMate sullo smartphone. GameMate cercHERa il dispositivo disponibile.

Sullo schermo del teilevisore viene visualizzato un set di numero di accoppiamento.

Toccare per immettere correttamente il numero di accoppiamento a quattro cifre fornito.

GameMate viene visualizzato come molto a sinistro al termine dell'accoppiamento corretto con Capture Box.

É inoltre possibile controllare la connessione di GameMate da Menu. Nel livllo superiore di Menu, viene visualizzato il symbolo

Se si perde la connessione, riavviare l'AP wireless o Capture Box e riprovare.

Tabla de contenido

Presione SeLECTIONAR OK.

Presione SeLECTIONAR OK.

Selezione e pressione OK para remover o ar quovo da lista.

ou
