FOIRE AUX QUESTIONS - Balzac Silent 90 Klarstein

Pourquoi mon Klarstein Balzac Silent 90 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer le filtre du Klarstein Balzac Silent 90 ?

Retirez le filtre de l'appareil et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

L'appareil fait un bruit inhabituel, que faire ?

Vérifiez si des objets ne bloquent pas les ventilateurs. Assurez-vous que l'appareil est sur une surface plane et stable.

Comment ajuster la vitesse du ventilateur ?

Utilisez les commandes situées sur le panneau de contrôle pour sélectionner la vitesse souhaitée.

Quelle est la consommation électrique du Klarstein Balzac Silent 90 ?

La consommation électrique dépend de la vitesse sélectionnée, mais en général, elle est conçue pour être économe en énergie.

L'appareil ne refroidit pas efficacement, que dois-je faire ?

Assurez-vous que les fenêtres et les portes sont fermées. Vérifiez également que le filtre est propre et que l'appareil n'est pas obstrué.

Où puis-je trouver des pièces de rechange pour mon Klarstein Balzac Silent 90 ?

Les pièces de rechange peuvent être commandées directement sur le site web de Klarstein ou auprès de revendeurs agréés.

Est-ce que le Klarstein Balzac Silent 90 est bruyant ?

Cet appareil est conçu pour être silencieux, mais le niveau de bruit peut varier en fonction de la vitesse du ventilateur sélectionnée.

Comment puis-je retourner l'appareil si je ne suis pas satisfait ?

Consultez la politique de retour de votre vendeur pour connaître les étapes à suivre pour retourner l'appareil.

Y a-t-il une garantie sur le Klarstein Balzac Silent 90 ?

Oui, le Klarstein Balzac Silent 90 est généralement livré avec une garantie de 2 ans. Vérifiez les documents fournis pour plus de détails.

MODE D'EMPLOI Balzac Silent 90 Klarstein

Hersteller & Importeur (UK) 16

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez litre attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi et des informations supplémentaires concernant le produit.

SOMMAIRE

Consignes de sécurité 48
Installation 50
Installation du filtré à charbon actif (facultatif) 54
Utilisation 55
Remplacement des lampes 55
Nettoyage et maintenance 56
Résolution des problèmes 57
Fiche de données produit 58
Informations sur la protection de l'environnement 60
Informations sur le recyclage 60
Fabricant et importateur (UK) 60

FICHE TECHNIQUE

Numero d'article 10035466, 10035467
Source d'alimentation 220-240 V ~ 50/60 Hz
Lampe LED 2 x 1,5 W
Remarque : Vous pouvez également acheter un filtré à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour cela, consultez notre site Web : www.klarstein.fr

CONSIGNES DE SECURITE

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conserveze ce mode d'emploi pour vous y reférer ultérieurement.
• Les travaux de montage doivent être effectuels uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégats occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtrer régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqued dans le mode d'emploi.
  N'tutilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adresse-vous au fabricant ou à un spécialiste.
• Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacité physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l' apparéil par une personne responsable et d'en comprendre les risques associés.
• Si le cable secteur ou la fiche sont endommagés, faites-les replacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisé avec une cuisine à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la piece doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu doivent très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisé pour aspirer les gaz de combustion provenant d'une cusinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne rengoient pas l'air dans la piece).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

MISE EN GARDE

Danger de mort, risques d'intoxication! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambient si l'air frais est insuffi tant.

Les foyers dépendants de l'air ambient (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la piece où l'appareil est installé et rejettant les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pieces adjacentes extraient l'air ambiant - une dépressurisation se produit si le volume d'air frais n'est pas suffi tant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la piece d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du batiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

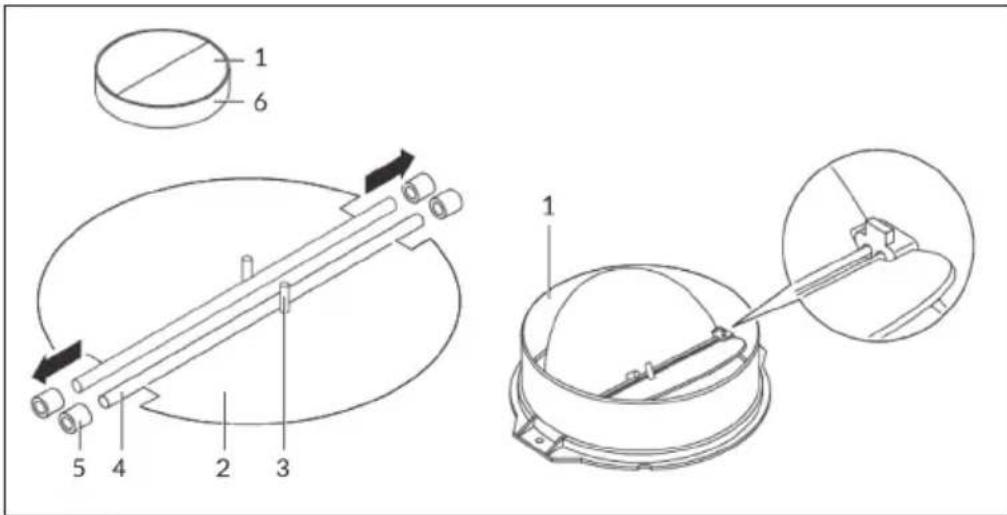

Montage du clapet en V

Si la hotte d'aspiration ne dispose pas de clapet en V prémonté, installer les éléments comme suit :

1. Installer la première moitié (2) dans le boitier (6).
2. Le pin (3) doit être dirige vers le haut.
3. L'axe (4) est installée dans les trous (5) du boîtier.
4. Répéter toutes les étapes de travail pour la deuxième moitié du clapet.

Preparation

Si I'espace dispose d'une bouche d'aération dirigée vers l'extérieur, il est possible d'installer la hotte comme sur l'image de droite. Le conduit d'aspiration doit avoir un diamètre d'au moins 150 mm et doit être composé d'email, d'aluminium ou d'un tuyau flexible et thermoresistant.

• Éteindre l'appareil avant de l'installer et débrancher la prise.
  La hotte aspirante doit etre montee 65 a 75 cm au-dessus de la surface de cuisson.

Installation en recirculation d'air

Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif.

Remarques importantes pour l'installation de tuyaux d'extraction

Les règles suivantes doivent être scrupuleusement respectées pour assurer une extraction optimale de l'air. Si ces instructions ne sont pas respectées, les performances seront réduites et le niveau sonore de la hotte augmenté.

• Posez le tuyau d'échévement aussi court et droit que possible.
• N'utilisez pas un tuyau d'extraction plus petit et ne le resserrez pas.
• Lors de l'utilisation de flexibles, installez toujours le tuyau de manière étanche afin de minimiser les pertes de pression.
• Tous les travaux d'installation doivent être effectuels par un électricien professionnel uniquement ou une personne qualifiée.
• Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre appeareil, tel qu'une cheminée.
• L'angle du coude du tuyau d'extraction ne doit pas etre inférieur a 120^ . Alignez le tube horizontally. Ou bien le tuyau doit etre dirigé vers le haut depuis son point de depart et etre conduit vers un mur extérieur.
• Àpres l'installation, assurez-vous que la hotte est horizontale afin d'éviter toute accumulation de graisse d'un seul côté.
  Assurez-vous que le tuyau d'extractionChoisi pour I'installation est conforme aux normes en vigueur et qu'il est résistant au feu.

Installation avec évacuation extérieure de l'air

Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre apparéil qui tire son energia d'une source autre qu'électrique, la dépression de la pièce ne doit pas excéder 4 Pa (4 x 10 ^-5 Bar).

1	2
Percer des trous de 3 x 8 mm pour le support de fixation. Fixer le support au mur avec les chevilles et les vis fournies.	Accrocher la hotte aspirante aux crochets du support de fixation.
3	4
Introduire la partie supérieure de la cheminée dans la partie inférieure. Puis tirer sur la partie supérieure jusqu'à atteindre la hauteur nécessaire.	Vissez les supports supérieur et inférieur au mur à l'aide des vis et des chevilles fournies.
5	6
Une fois que la cheminée a la hauteur exacte, fixer les vis de fixation aux crans d'arrêt.	Tirer sur la partie supérieure de la cheminée jusqu'à atteindre la hauteur nécessaire. Une fois que la cheminée a la hauteur exacte, la fixer à la barre de fixation avec deux vis de 4 x 8 mm.
7
Fixer la partie supérieure de la chiminée puis retirer enfin le film bleu de protection de la cheminée et de la hotte.

INSTALLATION DU FILTRÉ À CHARBON ACTIF (FACULTATIF)

Remarque : Vous pouze également acheter un filtré à charbon actif pour cette hotte aspirante sous le numéro d'article 10030727. Pour cela, consultez notre site Web : www.klarstein.fr

1	2
Le filtré à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine.	Pour installer le filtré, vous devez d'abord démonter le filtré àGRAisse. Appuyez sur la fermeture et abaissez-la.
3
	Placez le filtré à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtré est bien serré, sinon il pourrait se détacher etprésenter un danger. Remarque: lorsque le filtré à charbon actif est installé, la puissance d'aspiration diminue légèrement.

UTILISATION

- 8 + -
0	Mettre le moteur en marche.
+	Augmenter la vitesse du ventilateur.
-	Diminuer la vitesse du ventilateur.
-	Allumer et éteindre la lumière.
8	Affiche la vitesse du ventilateur :1 = vitesse)basse2 = vitesse moyenne3 = vitesse haute
Fonction Boost: Appuyer sur+. Le buzzer retentit, le voyant lumineux s'allume et la fonction Boost démarre, l'écran affiche „b". Si aucune autre vitesse n'est scélectionné dans les 5 minutes qui seront ou si la hotte est éteinte, l'appareil fonctionne automatiquement avec une vitesse de ventilation élevé.
Fonction Quick Timer: Maintenir les touches + et - simultanément enforcées.L'affichage clignote et un compte à rebours de 5 minu- tes démarre. Àpres 5 minutes,la luzière ainsi que le moteur s'éteignant et un vrombissement se fait entendre.

Dissocier les câbles pour l'éclairage qui se situant à l'intérieur de la hotte derrière le filtre de graisse. Sortir les douilles et les câbles de la hotte à l'aide d'un tournevis et replacer l'ampoule par une autre de même type.

Puissance Max.	Tension Ø	68 mm	ILCOS D code
1,5 W DC	12V		DSR-1.5-S-68

NETTOYAGE ET MAINTENANCE

Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilise pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.

Surfaces en inox

L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.

Surface du panneau de commande

Vouss pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essore. Utilisez un chiffon doux et sec pour eliminer l'excess d'humidité après le nettoyage.

Nettoyage mensuel des filtres a graisse

Nettoyez le filtré tous les mois pour éviter les risques d'incendie. Le filtré capte laGRAISSÉ, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtré n'est pas nettoyé, la graissse s'y accumule. Nettoyez le filtré à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

RÉSOLUTION DES PROBLEMES

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d'áération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	faire replacer le condensateur.
	Le moteur est cassé. Faire remplaner le moteur.
	Le moteur dégage une mauvaise odeur.	Faire replancer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L'ampoule est cassée. Faire	replacer l'ampoule.
	La fiche n'est pas bien enforcée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplaner la pale.
		Fixer le moteur.
		Fixer le boîtier.
L'air n'est pas correctement aspiré.	L'écart entre la cusinière et la hotte aspirante est trop élevé.	Réduire cet écart.
	Trop forte circulation d'air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d'air.

Informations selon le reglement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035466, 10035467
Description Symbole Valeur Unite
Consommation annuelle d'énergie AEC hood	44,4 kWh/Année
Classe d'efficacité énergétique A
Éfficacité dynamique des fluides FDE hood	29,4
Classe d'efficacité dynamique des fluides		A
Éfficacité lumineuse LE hood	34 Lux/W
Classe d'efficacité lumineuse A
Éfficacité de séparation des graisses	GFEhoad	74,1 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		284,6 /484.1 m3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		604,6	m3/h
Niveau sonore de classe A aux vitesse minimale et maximale disponibles en fonctionnement normal		47/60	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appliceil étéint	Po	-	W
Consommation électrique en veille P	s	0,48 W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le reglement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Numéro d'article	10035466, 10035467
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood	44,4 kWh/Année
Facteur d'extension de temps f 0,9
Efficacité dynamique des fluides FDE hood	29,4
Indice d'efficacité énergétique EEI hood	50,6
Débit d'air mesuré au meilleur point Q BEP	348,1 m³/h
Pression d'air mesurée au meilleur point PBEP	391	Pà
Débit d'air maximal Q max	484,1	m³/h
Puisance électrique d'entrée mesurée au meilleur point WBEP	128,6	W
Puisance nominale du système d'éclairage Wl	3	W
Puisance moyenne du système d'éclairage sur la surface de cuisson Emiddle	101	Lux
Consommation électrique mesurée en mode veille Po	0,48 W
Consommation d'énergie mesurée apparéil étant Ps	-	W
Niveau sonore LwA	60	dB
Coordonnées de contact Chal-Tec G mbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONMENT

Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
- Ajustez la vitesse du ventilateur à la quantité de vapeur produit pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est BASSE, moins la consommation d'énergie est réduite.
- Si de grandes quantités de vapeur sont produit pendant la cuisson, Sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
- Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
- Éteignez l'éclairage lorsque vous n'en avez plus besoin.
- Nettoyez le filtré à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
- Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des apparèils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets menagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
