GEBRUIKSAANWIJZING Balzac Silent 90 Klarstein

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeverooraakt door het Niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rond het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 76

Installatie 78

Actief koolfilter inbouwen (optioneel) 82

Bediening 83

Lampen verrangen 83

Reiniging en onderhoud 84

Problemen oplossen 85

Productinformatieblad 86

Informatie over milieubescherming 88

Instrueties voor afvoer 88

Fabrikant & importeur (UK) 88

TECHNISCHE GEGEVENS

Artikelnummer 10035466, 10035467
Stroomvoorziening 220-240 V ~ 50/60 Hz
Ledlamp 2 x 1,5 W
Tip: Een actief koolfilter voor deze afzugkap vindt u onder artikelnummer 10030727. Bezoek hiervoor unsere website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar hem als naslagwerk.
• Installatiewerkzaamhedenogensalemdooneendooreenelektricienofenander gekwalificeerdpersoonwordenuitgevoerd.Controleervoedingebruikname of de opdeafzugkapvermelde spanning(V)enfrequentie(Hz)overeenkomen met de spanning(V)enfrequentie(Hz)van de stroomvoorzieninginuwhuishoenden.
• Voor schade veroorzaakt door foulief gebruik of onjuiste installmenten nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8aar mogen de afzuiqkap Niet bedieren.
• Dit apparaat is nicht bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het apparaat en het filter regelmatig, zodat het algijd efficienct functioneert.
• Neem voor het reinigen alsijd de stekker uit het stopcontact.
• Reinig het apparaat zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuiqkap.
• Wonneer het apparaat Nietaar behoren functioneert neemt u contact op met de fabrikant of een yakbedrijf.
• Kinderen vanaf 8aar en personen met een beperkte lichamelijke, sensorische en/ of geestelijkke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanner de stroomkabel of stekker beschadigd is要去 die door de fabrikant, een geauthoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden verrangen.
• Wanner de afzuigkap gebruikt worden bij een fornuis dat gas, of een andere brandstof, gebruikt要去 de ruimte voldoende konnen worden geventileerd.
• Flambeer Niet onder de afzuiqkap.
• Let op! Het oppervlakte van het apparaat kan tijdens het gebruik heb worden.

Belangrijke informatie m.b.t. de installmentie

• De lucht mag Niet afgevoerd worden in een afvoer die al worden gezruikt voor het afzuigen van rook voortkomenduit gas of andere brandstoffen (geldt Niet voor de lucht die in de ruimte worden teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilationsystemen.

LET OPI!

Vergiftigingsgevaar door terugbezogen uitlaatgassen! Gebruik het apparaat Niet in de afvoermodus wonneer het tegelijk met een haard worden gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijkke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang maar buiten af. Bij een afvoersystem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderduk. Giftige gassen hunnenaar bij uit de schoorsteen of de afvoerpijp worden terugbezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd worden en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is Niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen möglichk wanneer de onderduk op de plaats van gebruik Niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door Niet-afsluitbare openings in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van uw huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesystem wirdt ingezet is het gebruik onbeperkt möglichk.

Belangrijke informatie m.b.t. de demontage van het apparatus

• De demontage is gewiek aan de installment/ montageaar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

INSTALLATIE

Monteren van de terugslagklep

Wanner de afzuigkap geen voorgemonteerde terugslagklep heeft, monteert u het onderdeel als volgt:

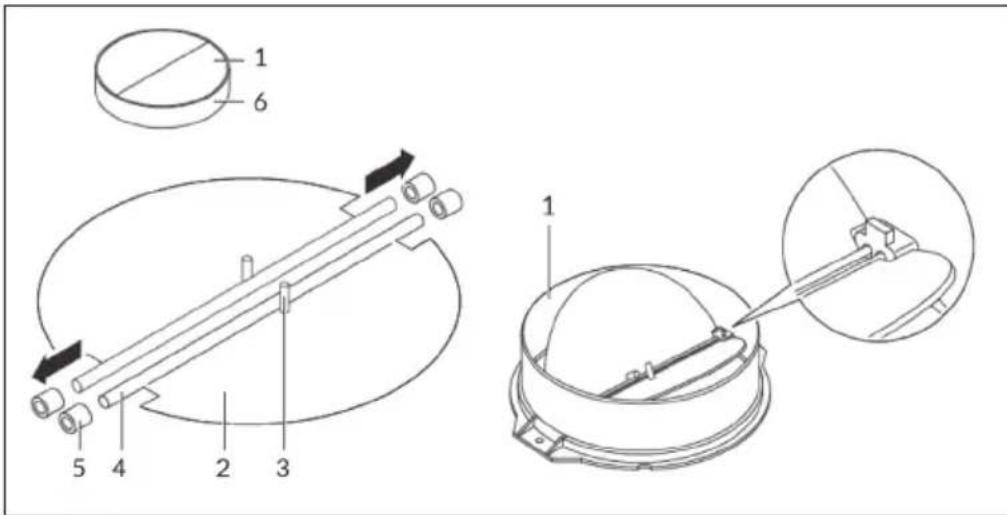

1. Bouw de eerste helft (2) in de behuizing (6) in.
2. De pin (3)要去n ar boven gericht zijn.
3. De as (4) worden in de boorgaten (5) van de behuizing geplaatst.
4. Herhaal alle stappen voor de tweede hetf van de klep.

Voorbereiding

Wanner u over een afvoer maar buiten beschikt kunt u de afzuigkap conform de afbeelding rechts installeren. Het afvoerkanaal dient een doorsnede van minimaal 150 mm te hebben en van@emaille, aluminium of een ander flexibel en hittebestendig materiaal te zich.

• Schakel het apparaat voor de installmentie uit en neem de stekker uit het stopcontact.
• De afzuiqkap要去en hoogte van circa 65-75 cm boven het fornuis worden aangebracht.

Installatie met circulatiesystem

Wanner u Niet over een externe afvoer beschikt heeft u geen afvoerpijp nodig. De installmentie komt dan overeen met de installmentie met externe afvoer.

Belangrijke informatie voor de installmentie van afvoerijpen.

De volgende regels要去en strikt worden nageleefd om een optimale luchtafvoer te{kunnen garanderen. Het Niet opvolgen van deze instructies za het vermogen verminderen en doet het bedrijsgeluid van de afzugkap toenemen.

• Plaats de afvoerpijp zo kort enrecht möglich.
• Gebruik geen Kleinere afvoerijp en vernauw deze Niet.
• Bij gebruik van flexibele buizen要去 de buis algid strak gemonteerd worden om drukverlies tot een minimum te beperken.
• Alle installmentbewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd.
• Sluit de afvoerpiijp van de afzuigkap Niet aan op een reeds aanwezig ventilatiesystem dat door een ander apparaat worden gebruikt, bijvoorbeeld een haard.
• De hoek van de bocht van de afvoerpijp mag Nietkleiner dan 120^ zichn. Plaats de pijp horizontally. Als alternatif kan de pijp vanaf het beginpunt omhoog gaan en maar een buitenmuur worden geleid.
• Let er na de installmentie op dat de afzuigkap waterpas staat, om te voorkomen het vet zich aan een Kant ophoopt.
• Controller voor de installmentie of de gekozen afvoerpijp voldoet aan de desbeteffende normen en vuurvast is.

Installatie met afvoersysteme

Let op: Neem de veiligheidsinstrumentes in acht wonneer de lucht waar buiten afgevoerd worden. Wonneer de afzuigkap tegelijk worden gebruikt met een apparaat dat energie krijgt uit een andere bron dan stroom, mag de onderdruk in de ruimte Niet hoger zichen dan 4 Pa (4 x 10-5 Bar).

1	2
Boor 3 gaten van 8 mm voor de beugel. Bevestig de beugel met de meegeleverde pluggen en schroeven aan de wand.	Plaats de afzuigkap op de haken van de beugel.
3	4
Plaats de bovenste pijp in de onderste pijp. Trek de bovenste pijp cervolgens uit tot deoodzakelijkhe hoogte is bereikt.	Schroef de bovenste en onderste beugel met de meegeleverde pluggen en schroeven aan de muur.
5	6
Zodra de schoorsteen de juiste hoogte heeft planta st u het montagegat in de borgklauw.	Trek de bovenste pijpervolgensuit tot deoodzakelijkke hoogte is bereikt. Zodra hij de juiste hoogte heeft,bevestigt u hem op+zijn planta met twee schroeven van 4 x 8 mm.
7
Bevestig de bovenste schoorsteenpijp en verwijder tenslotte nog het blauwe folie van de schoorsteen en de afzuigkap.

ACTIEF KOOLFILTER INBOUWEN (OPTIONEEL)

Tip: Een actief kooffilter voor deze afzuiigkap is verkrijigbaar onder articikelnummer 10030727. Bezoek hiervoor onsze website: www.klarstein.nl

1	2
Met een actief koolfilter kannen onaoangename etensluchtjes UIT de omringende lucht gefilterd worden door afzuigkappen met een circulatiesystem.	Om het filter te installereren dient u eerst het vetfilter te verwijderen. Druk op de vergrendeling en trek hem maar beneden.
3
	Plaats het actieve koolfilter op de ventilator en draai deze met de klok mee vast. Herhaal de procedure aan de andere kant. Zorg ervoor dat het filter goed vastzit, want als het losschiet kan het een gevaar vormen. Let op! Met een actief koolfilter neemt het afzuigvermogen ie's af.

BEDIENING

- 8 + -

Motor aanzetten en uitschakelen.

Toerental verhogen.

Toerental verlagen.

Licht aan- en uitzetten.

Laat het toerenal zien:1 = laag toerenal2 = gemiddeld toerenal3 = hoog toerenal

Boost functie: Druk op+. De zoemer klinkt, het contrôlelampje Licht op en de boost-functie start, op het display verschijnt „b". Als er binnen 5 minuten geen andere slelheid worden gekozen of het pannaveld worden uitgeschakeld, draait het toestel automatisch op hoge ventilatorsnelheid.

Quick Timer Function: houdt + en - tegelijk ingedrukt. Het display knippert en een countdown van 5 minuten begint. Na 5 minuten gaan Licht en motor automatisch uiten klinkt een zoemtoon.

LAMPEN VERVANGEN

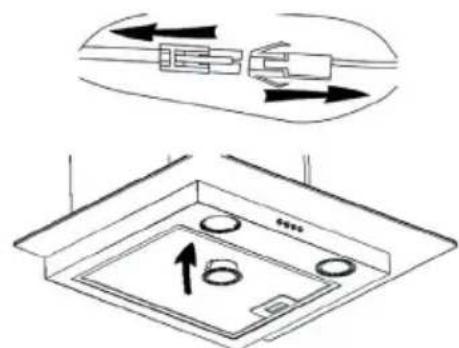

Ontkoppel de bedrading van de verlichting die zich in de kap, achefter het vetfilter, bevindt. Verwijder met behulp van een schroevendraier de lampenfitting en de kabel uit de afzuigkap en verrang de lamp door eenzelfde type.

Max. vermogen	Spanning Ø 68 mm		ILCOS D code
1,5 W DC	12V		DSR-1.5-S-68

REINIGING EN ONDERHOUD

Zet de afzuigkap uit en neem de stekker uit het stopcontact voordat u met reiniging en/ of onderhoud begint. De externe oppervlaktes zijnvatbaar voor krassen en vlekken. Gebruik waarom geen schurende reinigingsmiddelen en veeg resten van alkalische of zure substanties (citroensap, azijn) onmiddelijk weg.

Roestvrijstalen oppervlaktes

Het roestvrije staal要去 regelmatig worden gereinigd om een lange levensduur te garanderen. Gebruik hier een renigingsmiddel voor roestvrij staal voor. Veeg altijd met de nerf van het staal mee om krassporen te voorkomen.

Bedieningspaneel

Het bedieningspaneel kan met een vochtige doek en een mild afwasmiddel worden gereinigd. Controlleroor het reinigen of de doek schoon en goed uitgewrongen is. Gebruik een droge, zachtde doek om overtollig vocht te verwijderen na het schoonmaken.

Maandelijkse reiniging van het vetfilter

Maak het filter iedere maand schoon om brandgevaar te voorkomen. Het filter verzamelt vet, rook en stof en beinvloedt zo de efficicntie van de afzuigkap. Als het filter Niet wordt schoongemaakt, hopen vetresten zich op. Maak het filter schoon met water en een beetje afwasmiddel en LAST het daarna drogen alvorens het opnieuw teplaatsen.

PROBLEM OPLOSSEN

Probleem Mogelijk oorzahlt Oplossing
Hetlicht brandt, maar de motor draaait nicht.	Deventilator is geblokkeerd.	Verwijderde blokkade.
	De condensatoristuk.Laat	de condensatorervangen.
	De motoristuk.Laat de motormotorervangen.
	De motorruikt vreemd.Laat	de motorervangen.
Hetlicht isuit en de motordraaait nicht.	Hetlicht isstuk.Laat de lamp	vervangen.
	De stekkerzitlos.Plaats de stekker stevig inhetstopcontact.
Debehuizing trilt.Het rotorblad van deventilatoris beschadigd.		Vervang hetblad.
		De motorzit Niet goedvast.	Bevestigde motor.
		Debehuizing hangtlos.Bevestigde behuizing.
De lucht wordeniet goedafgezogen.	Deafstand tussenhet fornuis en de afzuigkap istgroot.	Verminderde afstand.
	Te sterke luchtcirculatiedoor open ramen endeuren.	Leteropdater geentochtis.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015

Artikelnummer	10035466, 10035467
Betekenis Symbool Waarde Eentheid
Jaarliks energieverbruik AEC	kap	44,4 kWh/jaar
Energie-efficiënckasse A
Vloeistofdynamische efficiënie FDE	kap	29,4
Vloeistofdynamische efficiënckasse		A
Verlichtungsefficiënie LE	kap	34 Lux/W
Verlichtungsefficiënckasse A
Vetafscheidingsgraad GFE	kap	74,1	%
Vetafscheidingsklasse		D
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hagesnelheidsstand.		284,6 /484.1	m³/h
Luchtstroom bij gebruik op intensieve of hagesnelheidsstand		604,6 m³/h
Luchtgeluidsemission (klasse A) bij minimaal en maximaal beschikbare toerenal bij conventioneel gebruik		47/60	dB
Luchtgeluidsemission (klasse A) bij gebruik op de intensieve of hagesnelheidsstand		-	dB
Stroomverbruik wonneeruitgeschakeld	Po	-	W
Stroomverbruik in stand-by modus	Ps	0,48 W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20

14+A12:2015

Artikelnummer	10035466, 10035467
Betekenis Symbool Waarde Eenheid
Jaarliks energieverbruik AEC	kap	44,4 kWh/jaar
Tijdverlengingsfactor f 0,9
Vloeistofdynamische efficiëntie FDE	kap	29,4
Energie efficiëntie-index EEI	kap	50,6
Gemeten luchtstroom op het beste efficiëntiepunt	QBEP	348,1 m³/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	391 Pa
Maximale luchtstroom Q	max	484,1 m³/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	128,6	W
Nominal vermogen van het verlichtingssystem	WL	3	W
Gemiddelde verlichtingssterkte van het verlichtingssystem op het kookoppervlak	Emiddle	101 Lux
Gemeten stroomverbruik in stand-by modus	Po	0,48 W
Gemeten stroomverbruik wonneer uitgeschakeld	Ps	-	W
Geluidsniveau	LwA	60	dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodate afzuigkap efficien et met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pasijdig het toerental aan wanner het koken groe hoeveelheden stoom ontstaan. Wanner stoom en damp zich al in de keulen hebben verspreid,要去 de afzuigkap langer aan blijven staan.
  Schakel de afzuigkap uit, wanner u hem Niet meer nodig heeft.
  Schakel de verlichting uit, wonneer u die nicht meer nodig heeft.
• Reinig het filter regelmatig en verrang dezeijdig om de effectiviteit van het ventilatiesysteme te behouden en brandgevaar te voorkomen.
• Plaatsijdens het koken alsijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanner in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool, op het product zelf of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen negatieve consequencies. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uwplaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:
