MODE D'EMPLOI Bon Vivant Klarstein

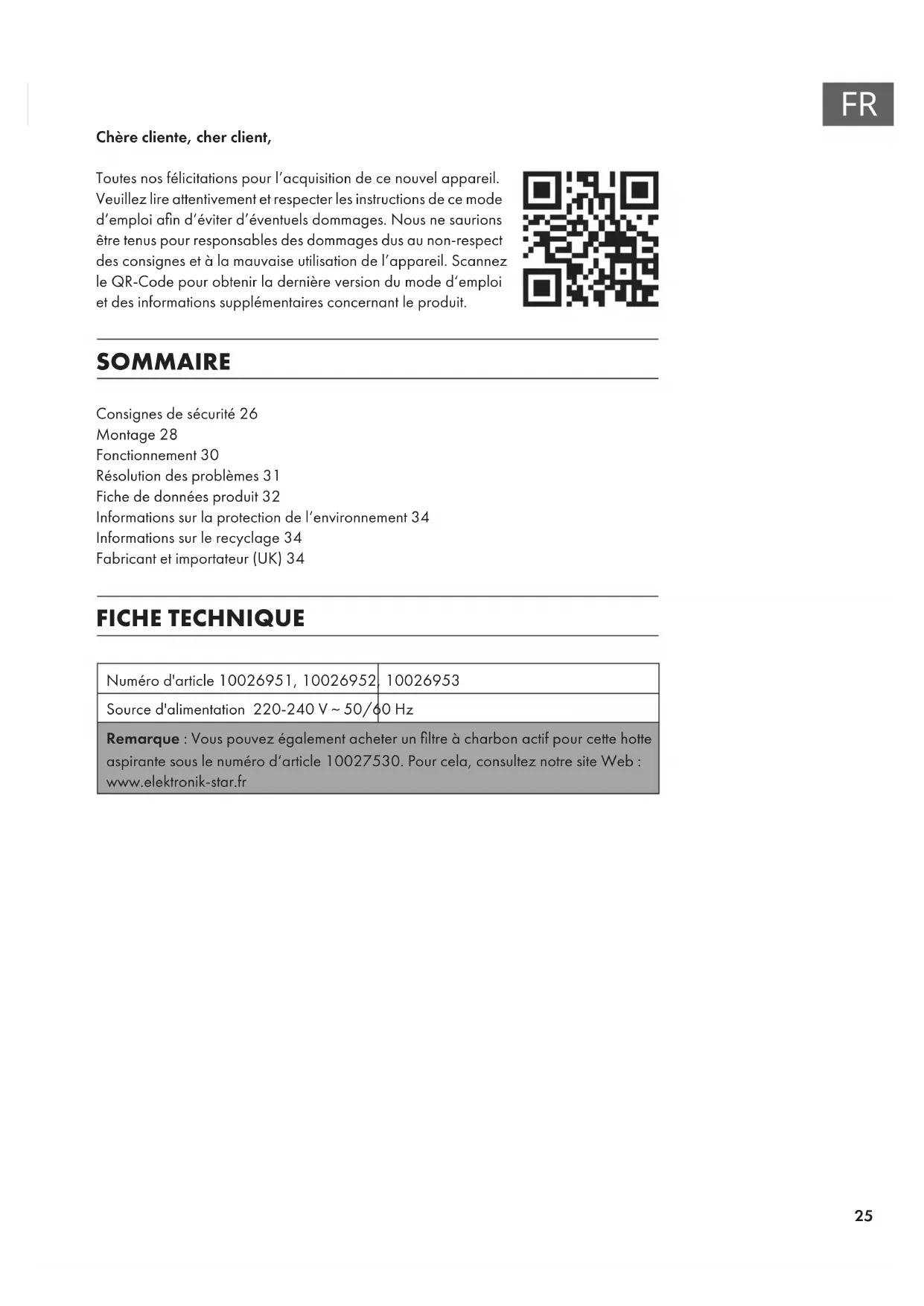

Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d‘emploi et des informations supplémentaires concernant le produit. SOMMAIRE Consignes de sécurité26 Montage28 Fonctionnement30 Résolution des problèmes31 Fiche de données produit32 Informations sur la protection de l‘environnement34 Informations sur le recyclage34 Fabricant et importateur (UK)34 FICHE TECHNIQUE Numéro d'article 10026951, 10026952, 10026953 Source d'alimentation 220-240 V ~ 50/60 Hz Remarque : Vous pouvez également acheter un ltre à charbon actif pour cette hotte aspirante sous le numéro d‘article 10027530. Pour cela, consultez notre site Web : www.elektronik-star.fr26

• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce mode d’emploi pour vous y référer ultérieurement.

• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.

• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non- respect des consignes d‘utilisation et d‘installation.

• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.

• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.

• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne toujours de manière efcace.

• Avant le nettoyage, débranche toujours la che de la prise.

• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.

• N‘utilisez aucune amme libre sous la hotte aspirante.

• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les risques associés.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualication équivalente.

• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres combustibles, une ventilation sufsante de la pièce doit être assurée.

• Ne faites pas de ambée sous la hotte aspirante.

• Attention : la surface de l‘appareil peu devenir très chaude pendant le fonctionnement. Conseils importants pour l‘installation

• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres combustibles (valable même pour les appareils qui ne renvoient pas l‘air dans la pièce).

• Respectez les règlementations locales concernant l‘installation de dispositifs d‘extraction d‘air.27

Remarques importantes concernant le mode d‘extraction

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insuf sant. Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas suf sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité suf sante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites. Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée. Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction. Remarques importantes pour le démontage de l’appareil

• Pour le démontage, suivez les mêmes étapes que l’installation / montage dans l’ordre inverse.

• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.28

• La distance entre la surface de cuisson et le bord inférieur de la hotte doit être d‘au moins 65 cm (voir Figure 1).

• Une fois la hauteur est dénie, xez l‘ancrage à l‘endroit approprié. Pour ce faire, vous devez d‘abord percer des trous (vous aurez besoin d‘une perceuse, de forets adaptés, de chevilles et de vis), puis xez l‘ancrage au mur à l‘aide des vis.

• Une fois que l‘ancrage a été xé, xez le support interne pour le parement de cheminée en suivant une procédure similaire (voir Figure 2). Veuillez faire attention à la distance (veuillez mesurer la distance), car le parement de cheminée sera xé plus tard sur le support.29

• Fixez le support externe de la cheminée à l‘extérieur du parement et véri ez que la hauteur de la cheminée interne est libre.

• Ensuite, installez le raccord de tuyau et le conduit de cheminée sur la hotte. Voir photo 3.

• Placez la hotte sur l‘ancrage (voir photo 4).

• Ajustez la hauteur du parement de la cheminée interne de façon à ce que les xations correspondent et xez-les. En n, vous pouvez xer la hotte avec les vis de sécurité (voir image 5). Remarque : veuillez noter que les deux capuchons de sécurité sont situés à l‘arrière du boîtier.30

FONCTIONNEMENT Avant de mettre l‘appareil en marche pour la première fois après une installation correcte, connectez la hotte à l‘alimentation électrique (respectez les consignes générales de sécurité).

• Allumage : lorsque vous banchez l‘appareil, le panneau de command s‘allume. La hotte aspirante se trouve maintenant en mode veille. Si vous n‘appuyez sur aucun bouton, l‘éclairage s‘éteint automatiquement au bout de 5 secondes.

• Éclairage : appuyez sur la touche pour allumer l‘éclairage. Le témoin lumineux s‘éteint. Appuyez de nouveau sur la touche pour éteindre l‘éclairage.

• High Speed : appuyez sur la touche pour faire marcher le moteur à grande vitesse. Appuyez de nouveau sur la touche pour arrêter le moteur.

• Mid. Speed: appuyez sur la touche pour faire marcher le moteur à vitesse moyenne. Appuyez de nouveau sur la touche pour arrêter le moteur.

• Low Speed: appuyez sur la touche pour faire marcher le moteur à vitesse moyenne. Appuyez de nouveau sur la touche pour arrêter le moteur.

• Low Speed: appuyez sur la touche

• Timer: La touche timer règle la minuterie sur 5 minutes. Pendant le fonctionnement, appuyez sur la touche pour régler la durée de fonctionnement du moteur à 5 minutes. Low, High et Mid. Speed ne peuvent pas fonctionner en même temps. Pour passer de High Speed à Low Speed, appuyez sur la touche Low Speed pendant que vous êtes en mode Highspeed. De même dans l‘autre sens.31

Problème Cause Solution L'appareil ne fonctionne pas Pas d'alimentation électrique Vériez si la che est insérée. Vériez si l'interrupteur principal est allumé. Faible débit d'air Le ltre à graisses en aluminium est bouché Nettoyez le ltre et réinstallez-le une fois sec. Faible débit d'air Le ltre à charbon actif est bouché Remplacer le ltre à charbon actif par un neuf. Aucun débit d'air Vanne papillon bloquée Contactez votre spécialiste. Le moteur s'éteint tout seul au bout de quelques minutes Déclenchement de la protection anti surchauffe La hotte a été montée trop près de votre surface de cuisson. La cuisine n'est pas sufsamment ventilée. La cuisine n'est pas sufsamment ventilée.32

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Numéro d‘article 10026951, 10026952, 10026953 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 56,3 kWh/Jahr Classe d'efcacité énergétique B Efcacité dynamique des uides FDE hood 26,3 Classe d'efcacité dynamique des uides

Efcacité lumineuse LE hood 32,1 Lux/W Classe d'efcacité lumineuse A Efcacité de séparation des graisses GFE hood 79,8 % Clase d'efcacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse 359,1/630,5 m³/h Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse - m³/h Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal 60/70 dB Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse - dB Consommation d'énergie appareil éteint

0 W Consommation électrique en veille P

0 W Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne33

Informations selon le règlement (UE) n ° 66/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Numéro d‘article 10026951, 10026952, 10026953 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 56,3 kWh/Jahr Facteur d'extension de temps f 1,1 Efcacité dynamique des uides FDE hood 26,3 Indice d'efcacité énergétique EEI hood 62,2 Débit d'air mesuré au meilleur point Q BEP 330,9 m³/h Pression d'air mesurée au meilleur point

BEP 379 Pa Débit d'air maximal Q max 608,8 m³/h Puissance électrique d'entrée mesurée au meilleur point

BEP 132,4 W Puissance nominale du système d'éclairage

3 W Puissance moyenne du système d'éclairage sur la surface de cuisson

middle 138 Lux Consommation électrique mesurée en mode veille

0 W Consommation d'énergie mesurée appareil éteint

• Assurez-vous qu‘il y a une ventilation sufsante pendant la cuisson pour que la hotte aspirante puisse fonctionner efcacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.

• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an d‘augmenter l‘efcacité du système de ventilation et d‘éviter les risques d‘incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives. Pour plus d‘informations sur le recyclage et l‘élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers. FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom35
