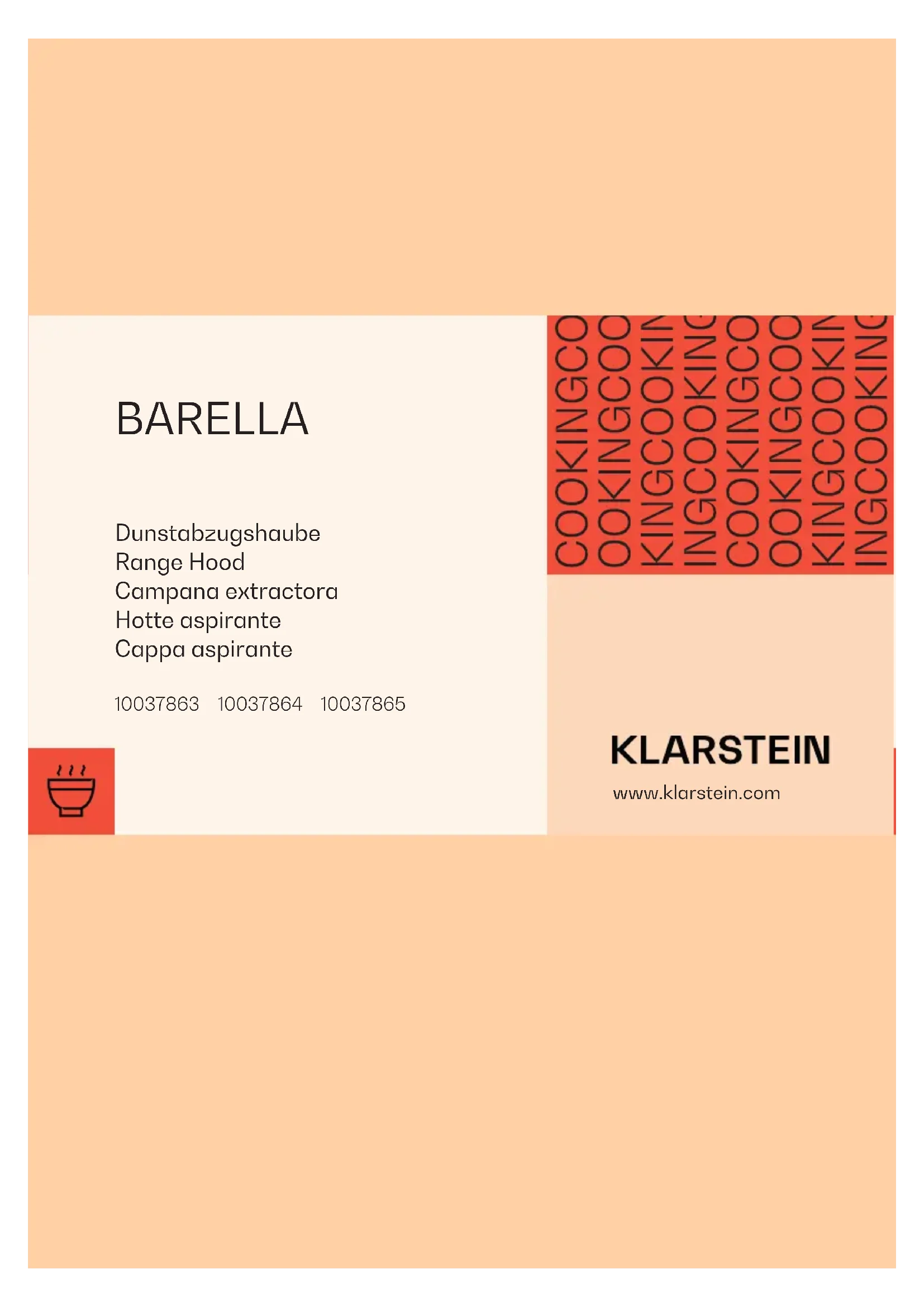

MODE D'EMPLOI Barella Klarstein

Chère cliente, cher client, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d’emploi an d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d‘emploi et des informations supplémentaires concernant le produit. SOMMAIRE Consignes de sécurité54 Instalación (ventilación exterior)56 Observaciones para el montaje del tubo de extracción58 Panel de control59 Funcionamiento59 Recherche et résolution d’erreurs61 Nettoyage et entretien61 Fiche de données produit65 Informations sur la protection de l‘environnement67 Informations sur le recyclage68 Fabricant et importateur (UK)68 FICHE TECHNIQUE Code d’article 10037863, 10037864, 10037865 Alimentation électrique 220-240 V ~ 50 Hz54

• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce mode d’emploi pour vous y référer ultérieurement.

• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.

• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non- respect des consignes d‘utilisation et d‘installation.

• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.

• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.

• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne toujours de manière efcace.

• Avant le nettoyage, débranche toujours la che de la prise.

• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.

• N‘utilisez aucune amme libre sous la hotte aspirante.

• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les risques associés.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualication équivalente.

• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres combustibles, une ventilation sufsante de la pièce doit être assurée.

• Ne faites pas de ambée sous la hotte aspirante.

• Attention : la surface de l‘appareil peu devenir très chaude pendant le fonctionnement. Conseils importants pour l‘installation

• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres combustibles (valable même pour les appareils qui ne renvoient pas l‘air dans la pièce).

• Respectez les règlementations locales concernant l‘installation de dispositifs d‘extraction d‘air.55

Remarques importantes concernant le mode d‘extraction

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insufsant. Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas sufsant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité sufsante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites. Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée. Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction. Remarques importantes pour le démontage de l’appareil

• Pour le démontage, suivez les mêmes étapes que l’installation / montage dans l’ordre inverse.

• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.56

Erreur Cause possible Solution La lumière s’allume mais le moteur ne fonctionne pas. Le moteur est éteint. Allumer le moteur avec la touche VITESSE. L’interrupteur du moteur est cassé. Contacter un spécialiste. Le moteur est cassé. Contacter un spécialiste. La lumière et le moteur ne fonctionnent pas Le fusible de votre maison est mal installé ou grillé. Replacer le coupe-circuit ou remplacer le fusible. Le câble d’alimentation est mal ou pas branché. Brancher correctement le câble d’alimentation. Das Licht geht nicht. La lumière est cassée. Remplacer l’ampoule. Puissance d’aspiration insatisfaisante La distance entre la cuisinière et la hotte d’aspiration est trop grande. Diminuer la distance. La hotte d’aspiration est de travers Une des vis de xation n’est pas bien vissée. Visser correctement la vis.

NETTOYAGE ET ENTRETIEN

Avant l’entretien ou le nettoyage, la hotte d’aspiration doit toujours être débranchée. S’assurer que la hotte est éteinte et la che débranchée. Les surfaces extérieurs peuvent être rayées ou former des bosses, veiller à respecter les consignes de nettoyage pour obtenir le meilleur résultat possible sans dommage. Généralités Laisser l’appareil refroidir complètement avant de procéder au nettoyage et à l’entretien. Ne pas utiliser de substances alcalines ou acides pour nettoyer les surfaces, comme du jus de citron ou du vinaigre.62

Inox L’inox doit être nettoyé régulièrement (chaque semaine) pour garantir sa longévité. Pour cela, utiliser un détergent liquide spécial inox. Panneau de commande Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude. S’assurer que le chiffon soit propre et bien essoré avant de nettoyer le panneau de commande. Utiliser un chiffon doux et sec pour retirer l’humidité superue après le nettoyage. Important : Utiliser un détergent neutre et éviter d’utiliser des détergents fortement chimiques, de forts produits ménagers ou des produits contenant des substances abrasives car cela endommage l’apparence de l’appareil et peut éventuellement effacer les symboles imprimés sur le panneau de commande. Filtre à graisse Les ltres en tissu peuvent être lavés à la main. Les laisser tremper env. 3 mn dans de l’eau avec un détergent anti- graisses puis les brosser délicatement avec une brosse douce. Ne pas exercer trop de pression pour ne pas endommager le ltre. Laisser ensuite le ltre sécher à l’air libre, mais pas directement au soleil. Les ltres doivent toujours être lavés séparément de la vaisselle et des ustensiles de cuisine ! Retirer le ltre comme sur l’illustration à droite puis le replacer dans l’ordre inverse.63

Filtre au charbon actif Il est possible d’utiliser des ltres au charbon actif pour éliminer les odeurs. Normalement, le ltre au charbon actif doit être remplacer tous les trois ou six mois, selon les habitudes de cuisine. Installer le ltre au charbon actif comme suit : 1 Débrancher la hotte d’aspiration de la prise électrique. 2 Appuyer sur la fermeture du ltre et retirer le ltre d’alimentation. 3 Tourner le ltre au charbon actif dans le sens contraire aux aiguilles d’une montre des chaque côté du moteur. Remplacer les vieux ltres au charbon actif par de nouveaux ltres. 4 Replacer le ltre d’alimentation. 5 Rebrancher la hotte d’aspiration. Remarque : S’assurer que le ltre est bien refermé. Sinon, il peut se détacher, ce qui est dangereux. Si un ltre au charbon actif est installé, la puissance d’aspiration est diminuée. ouvrir fermer64

• L’a lampe doit être changée par le fabricant, son service client ou une personne également qualiée.

• Couper toujours l’arrivée électrique avant d’entreprendre n’importe quel travail sur l’appareil. Lors de travaux avec l’ampoule, veiller à ce qu’elle soit bien refroidie avant de la toucher directement à mains nues.

• Toujours maintenir fermement l’ampoule avec un chiffon ou des gants pour l’installer ou la retirer, s’assurer que l’ampoule n’entre pas en contact avec de la sueur car cela peut réduire sa longévité. Pour changer la lampe : 1 Avant de changer l’éclairage, s’assurer que la hotte d’aspiration est éteinte. 2 Tourner le couvercle dans le sens contraire aux aiguilles d’une montre. Dévisser les vis du lltre en inox et le retirer. 3 Appuyer sur le raccordement de la lampe pour la retirer. 4 Installer la nouvelle lampe et rebrancher l’appareil. Informations importantes concernant l’ampoule Type de LED : lampe en verre ronde Wattage maximal : 2 x 1 W Gamme de tension : DC 4V Dimensions : voir illustration65

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Numéro d‘article 10037863, 10037864, 10037865 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 57,9 kWh/Jahr Classe d'efcacité énergétique B Efcacité dynamique des uides FDE hood 22,1 Classe d'efcacité dynamique des uides

Efcacité lumineuse LE hood 102,5 Lux/W Classe d'efcacité lumineuse A Efcacité de séparation des graisses GFE hood 79,3 % Clase d'efcacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse 317,8 / 537,8 m³/h Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse - m³/h Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal 62 / 72 dB Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse - dB Consommation d'énergie appareil éteint

0,36 W Consommation électrique en veille P

Informations selon le règlement (UE) n ° 66/2014 Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201 4+A12:2015 Numéro d‘article 10037863, 10037864, 10037865 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC hood 57,9 kWh/Jahr Facteur d'extension de temps f 1,2 Efcacité dynamique des uides FDE hood 22,1 Indice d'efcacité énergétique EEI hood 66,3 Débit d'air mesuré au meilleur point Q BEP 291,8 m³/h Pression d'air mesurée au meilleur point

BEP 351 Pa Débit d'air maximal Q max 557,5 m³/h Puissance électrique d'entrée mesurée au meilleur point

BEP 128,9 W Puissance nominale du système d'éclairage

2,0 W Puissance moyenne du système d'éclairage sur la surface de cuisson

middle 205 Lux Consommation électrique mesurée en mode veille

- W Consommation d'énergie mesurée appareil éteint

• Assurez-vous qu‘il y a une ventilation sufsante pendant la cuisson pour que la hotte aspirante puisse fonctionner efcacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.

• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an d‘augmenter l‘efcacité du système de ventilation et d‘éviter les risques d‘incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.68

S‘il existe une réglementation pour l‘élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l‘emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l‘environnement et la santé de vos semblables des conséquences négatives. Pour plus d‘informations sur le recyclage et l‘élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers. FABRICANT ET IMPORTATEUR (UK) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne : Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom69
